Type de produit	Sirène intérieure pour système d'alarme
Marque	ABUS
Modèle	SG1250
Volume sonore	90 dBA (Low) / 110 dBA (High)
Fréquence du signal	1,2 à 1,8 kHz
Tension de fonctionnement	12 V CC
Consommation électrique	33 mA (90 dB) / 300 mA (110 dB)
Commande de sirène	Signal négatif / 0V
Commande de DEL	Signal négatif / 0V
Contact anti-sabotage	NC (normalement fermé)
Dimensions (HxLxP)	155 x 100 x 48 mm
Température de fonctionnement	-10°C à +50°C
Indice de protection	IP54
Utilisation	Intérieur uniquement
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits agressifs.
Sécurité	Éviter l'humidité et les températures extrêmes. Utiliser uniquement à l'intérieur.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. En cas de panne, contacter le service après-vente ABUS.
Conformité	Directive européenne 1995/5/CE (R&TTE)

FOIRE AUX QUESTIONS - SG1250 ABUS

Comment installer la sirène SG1250 ?

Fixez la sirène au mur à l'aide des points de fixation prévus. Connectez l'alimentation 12V CC sur la borne +12V. Reliez la borne -Hi ou -Lo à la masse (0V) pour activer la sirène. Assurez-vous d'intégrer le contact Tamper à la surveillance anti-sabotage de votre système.

Quel type de signal utiliser pour déclencher la sirène ?

La sirène se déclenche par un signal négatif (0V) appliqué sur la borne -Hi (volume max, 110 dB) ou -Lo (volume réduit, 90 dB). Le signal doit être maintenu pendant toute la durée de l'alarme.

Quelle est la différence entre les bornes -Hi et -Lo ?

La borne -Hi active la sirène à 110 dB, tandis que la borne -Lo l'active à 90 dB. Utilisez -Hi pour une alarme puissante et -Lo pour une alerte moins intense.

Comment activer la DEL intégrée ?

La DEL s'active en appliquant un signal négatif (0V) sur la borne -LED. Cela permet par exemple de simuler une présence ou d'indiquer l'activation du système.

Que faire si la sirène ne fonctionne pas ?

Vérifiez d'abord l'alimentation 12V CC et les connexions sur les bornes. Assurez-vous que le signal de déclenchement est bien un 0V. Contrôlez également le contact Tamper (anti-sabotage) qui doit être fermé. Si le problème persiste, contactez le service après-vente ABUS.

Puis-je utiliser la sirène à l'extérieur ?

Non, la sirène SG1250 est conçue uniquement pour une utilisation à l'intérieur. Son indice de protection IP54 ne la garantit pas contre une exposition prolongée à la pluie ou à l'humidité. L'utilisation en extérieur risquerait de l'endommager.

Quelles sont les dimensions de la sirène ?

Les dimensions sont de 155 mm de hauteur, 100 mm de largeur et 48 mm de profondeur. Elle est compacte et peut être facilement installée dans un coin discret.

La sirène est-elle compatible avec tous les systèmes d'alarme ?

Oui, la sirène SG1250 est compatible avec tout système d'alarme fournissant un signal de déclenchement négatif (0V) et une alimentation 12V CC. Elle peut être utilisée comme sirène intérieure additionnelle.

Comment tester le contact anti-sabotage (Tamper) ?

Le contact Tamper est un interrupteur normalement fermé (NC). Pour le tester, mesurez la continuité entre les deux bornes : elle doit être nulle. Lorsque le capot de la sirène est ouvert, le contact s'ouvre, ce qui peut déclencher une alarme si votre système le surveille.

Où trouver la déclaration de conformité ?

La déclaration de conformité est disponible auprès du fabricant ABUS. Elle atteste que le produit est conforme à la directive européenne 1995/5/CE (R&TTE). Vous pouvez la demander via le service client.

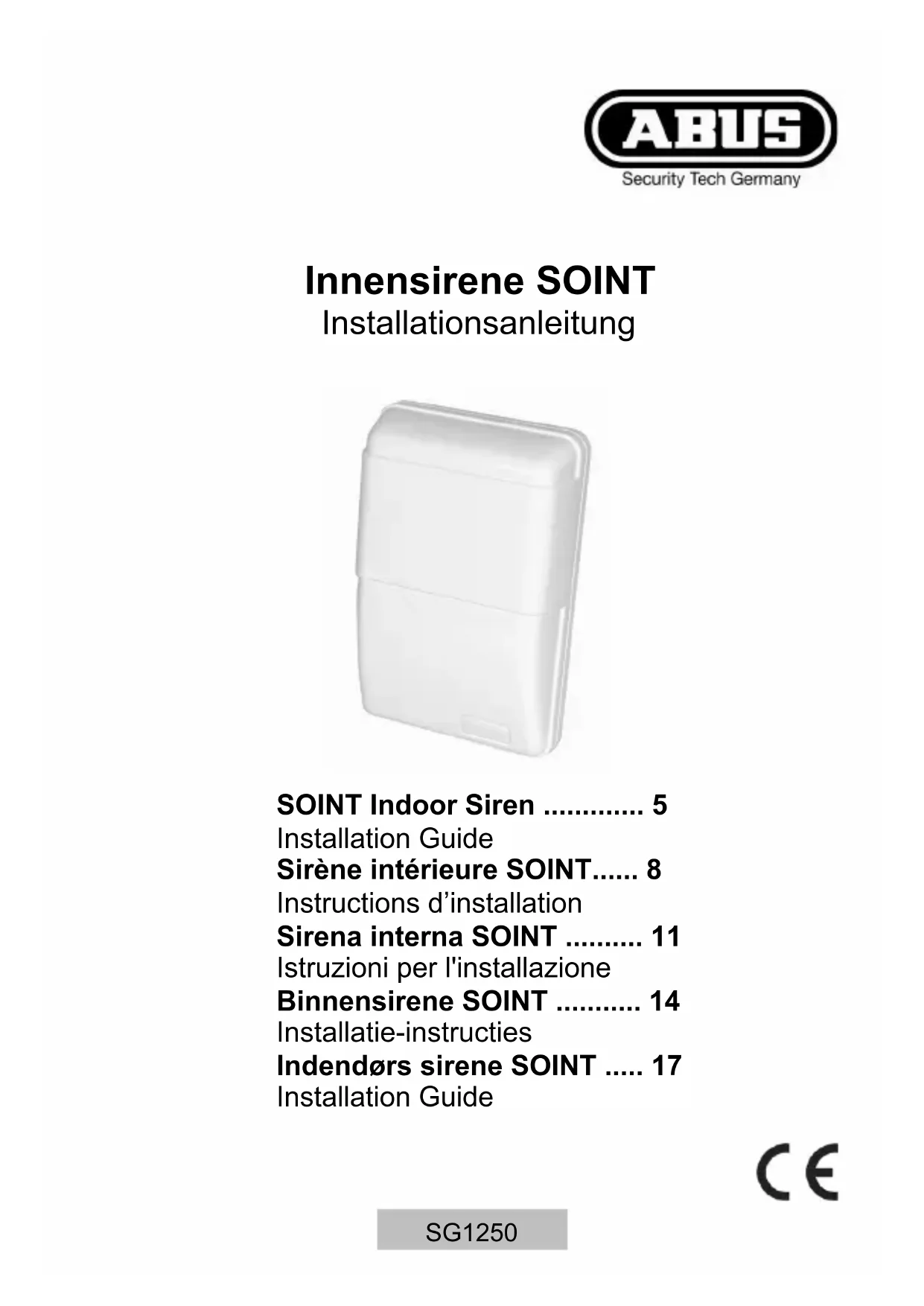

MODE D'EMPLOI SG1250 ABUS

Sirène intérieure SOINT..... 8

Instructions d'installation

Sirena interna SOINT ..... 11

Nous vous remercions d'avoir porté votre choix sur cette sirène intérieure SOINT. Par l'achat de ce produit, vous disposez maintenant d'un appareil faisant appel à une technologie de pointe. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents correspondants ont été déposés chez le fabricant. Pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré, lire attentivement ces instructions de montage !

2. Caractéristiques

La sirène SOINT a été conçue pour une utilisation à l'intérieur. Cette sirène fournit une pression sonore élevée et la fréquence de signal fait qu'elle semble être extrêmement forte. La sirène peut fonctionner à deux volumes différents (90 ou 110 dB).

3. Consignes de sécurité

Eviter la pluie et l'humidité. Ne pas utiliser la sirène à des endroits humides. La sirène a été conçue uniquement pour une utilisation à l'intérieur.

Utiliser la sirène dans les limites prescrites de la plage de températures et d'humidité. Une utilisation de la sirène hors de la plage indiquée risque d'accélérer son vieillissement et d'entraîner rapidement une défaillance. Un dépassement massif de la plage de fonctionnement indiquée peut aussi se solder immédiatement par une panne de la sirène.

4. Description des connecteurs

+12V Brancher en permanence à cet endroit du +12V.

-Hi Apposer ici 0V, pour activer la sirène avec le volume maximal (env. 110 dBA).

-Lo Apposer ici 0V, pour activer la sirène avec un volume moins élevé (env. 90 dBA).

-LED Apposer ici 0V, pour activer la DEL.

Tamper Intégrer ce connecteur anti-sabotage (contact normalement fermé) à la surveillance anti-sabotage de votre sirène.

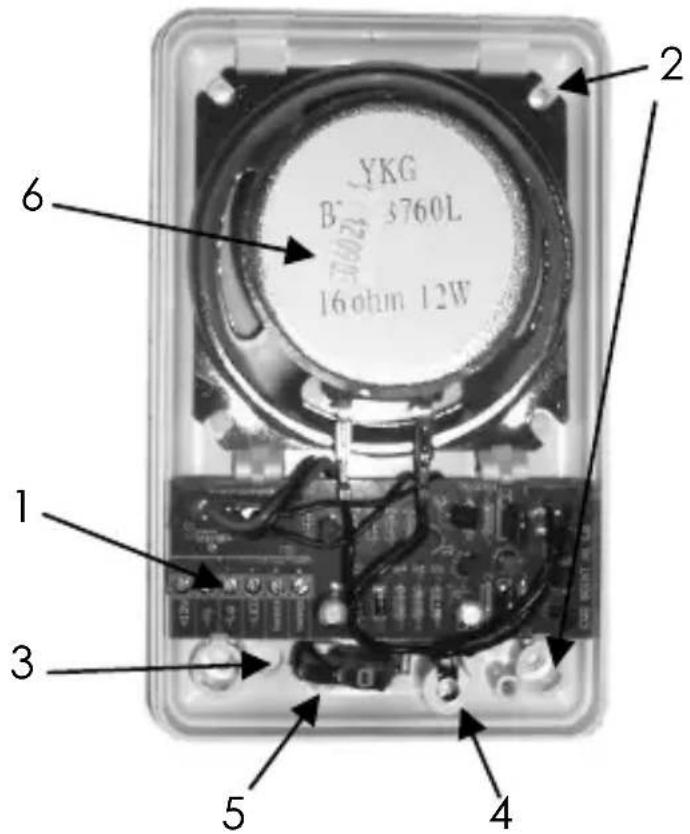

5. Description de la sirène

(1) Borne de raccord
(2) Point de fixation
(3) Entrée de câble
(4) Voyant lumineux
(5) Interrupteur anti-sabotage
(6) Haut-parleur

6. Fiche technique

Numéro de modèle SG1250
Volume 90 dBA (Low)	110 dbA (High)
Commande de DEL Signal négatif / 0V
Commande de sirène Signal négatif / 0V
Fréquence de signaux 1,2 à 1,8 KHz
Tension defonctionnement :	12 V CC
Consommation 33 mA à 90 dB (borne -Lo)300 mA à 110 dB (borne -Hi)
Contact anti-sabotage. NC (normalement fermé)
Dimensions (HxLxP) 155 x 100 x 48 mm
Température defonctionnement	-10° à +50°C
Indice de protection IP54

Le fabriquant se réserve de toutes modifications techniques sans annonce préalable.

Ce produit est conforme aux exigences de la directive européenne: Directive 1995/5/CE, R&TTE (Radio and Telecommunications Terminal Equipment) et la reconnaissance de leur conformité mutuelle.

La déclaration de conformité est disponible auprès de:
