SG1250 - Sistema di allarme ABUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sirena interna per sistema d'allarme
Marca	ABUS
Modello	SG1250
Volume sonoro	90 dBA (Basso) / 110 dBA (Alto)
Frequenza del segnale	1,2 a 1,8 kHz
Tensione di funzionamento	12 V CC
Consumo elettrico	33 mA (90 dB) / 300 mA (110 dB)
Comando sirena	Segnale negativo / 0V
Comando LED	Segnale negativo / 0V
Contatto antisabotaggio	NC (normalmente chiuso)
Dimensioni (AxLxP)	155 x 100 x 48 mm
Temperatura di funzionamento	-10°C a +50°C
Grado di protezione	IP54
Utilizzo	Solo per interni
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti aggressivi.
Sicurezza	Evitare umidità e temperature estreme. Utilizzare solo all'interno.
Ricambi e riparabilità	Nessun ricambio disponibile. In caso di guasto, contattare il servizio post-vendita ABUS.
Conformità	Direttiva europea 1995/5/CE (R&TTE)

Domande frequenti - SG1250 ABUS

Come installare la sirena SG1250?

Fissare la sirena al muro utilizzando i punti di fissaggio previsti. Collegare l'alimentazione 12V CC al morsetto +12V. Collegare il morsetto -Hi o -Lo a massa (0V) per attivare la sirena. Assicurarsi di integrare il contatto Tamper nel monitoraggio antisabotaggio del sistema.

Quale tipo di segnale utilizzare per attivare la sirena?

La sirena si attiva con un segnale negativo (0V) applicato al morsetto -Hi (volume massimo, 110 dB) o -Lo (volume ridotto, 90 dB). Il segnale deve essere mantenuto per tutta la durata dell'allarme.

Qual è la differenza tra i morsetti -Hi e -Lo?

Il morsetto -Hi attiva la sirena a 110 dB, mentre il morsetto -Lo la attiva a 90 dB. Utilizzare -Hi per un allarme potente e -Lo per un avviso meno intenso.

Come attivare il LED integrato?

Il LED si attiva applicando un segnale negativo (0V) al morsetto -LED. Ciò consente ad esempio di simulare una presenza o indicare l'attivazione del sistema.

Cosa fare se la sirena non funziona?

Controllare prima l'alimentazione 12V CC e i collegamenti sui morsetti. Assicurarsi che il segnale di attivazione sia un 0V. Controllare anche il contatto Tamper (antisabotaggio) che deve essere chiuso. Se il problema persiste, contattare il servizio post-vendita ABUS.

Posso utilizzare la sirena all'esterno?

No, la sirena SG1250 è progettata solo per uso interno. Il suo grado di protezione IP54 non la garantisce contro un'esposizione prolungata alla pioggia o all'umidità. L'uso all'esterno potrebbe danneggiarla.

Quali sono le dimensioni della sirena?

Le dimensioni sono 155 mm di altezza, 100 mm di larghezza e 48 mm di profondità. È compatta e può essere facilmente installata in un angolo discreto.

La sirena è compatibile con tutti i sistemi d'allarme?

Sì, la sirena SG1250 è compatibile con qualsiasi sistema d'allarme che fornisca un segnale di attivazione negativo (0V) e un'alimentazione 12V CC. Può essere utilizzata come sirena interna aggiuntiva.

Come testare il contatto antisabotaggio (Tamper)?

Il contatto Tamper è un interruttore normalmente chiuso (NC). Per testarlo, misurare la continuità tra i due morsetti: deve essere zero. Quando il coperchio della sirena è aperto, il contatto si apre, che può attivare un allarme se il sistema lo monitora.

Dove trovare la dichiarazione di conformità?

La dichiarazione di conformità è disponibile presso il produttore ABUS. Attesta che il prodotto è conforme alla direttiva europea 1995/5/CE (R&TTE). Può richiederla tramite il servizio clienti.

MANUALE UTENTE SG1250 ABUS

Istruzioni per l'installazione

Binnensirene SOINT ...... 14

La ringraziamo per aver acquistato questa sirena interna SOINT. In questo modo Lei ha acquistato un prodotto realizzato secondo l'attuale stato della tecnica. Questo prodotto risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali. La conformità è stata comprovata attraverso le relative dichiarazioni e documentazione depositate presso la ditta produttrice. Al fine di preservare tale stato e garantire un corretto funzionamento, Lei, in qualità di utente, è tenuto ad osservare queste istruzioni per il montaggio!

2. Caratteristiche

La sirena SOINT è stata concepita per essere utilizzata in ambienti interni. La sirena offre una elevata pressione sonora e viene percepita a causa della frequenza del segnale come volume molto alto. È possibile far funzionare la sirena con due modalità di volume (90 o 110dB).

3. Norme di sicurezza

Evitare l'esposizione alla pioggia ed all'umidità. Non utilizzare la sirena in luoghi umidi. La sirena è stata studiata per essere utilizzata esclusivamente in ambienti interni.

Azionare la sirena in presenza dell'intervallo di temperatura e di potenza indicati. La messa in funzione della sirena al di fuori degli intervalli prescritti potrebbe causare un rapido invecchiamento e guasti precoci. Un notevole scostamento dagli intervalli di esercizio indicati potrebbe causare anche un guasto immediato della sirena.

4. Descrizione dei collegamenti

+12V Collegare permanentemente qui +12V

-Hi Qui 0V, se si desidera far funzionare la sirena al volume massimo (circa 110dBA).

-Lo Qui 0V, se si desidera far funzionare la sirena al volume minimo (circa 110dBA).

-LED Qui 0V, se si desidera far funzionare il LED.

Tamper Integrare questo collegamento antimanomissione (contatto NC) nel controllo antimanomissione della centralina di allarme.

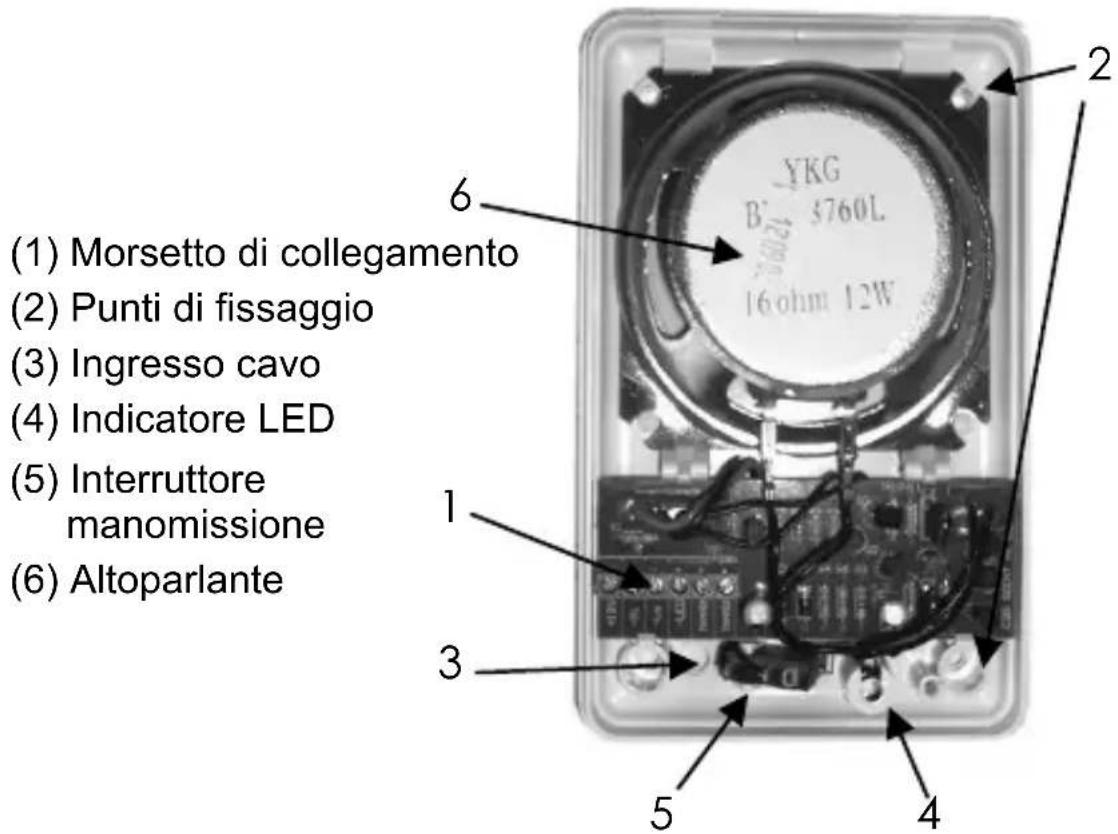

5. Descrizione della sirena

6. Dati tecnici

Numero di modello SG1250
Volumi	90dBA110 dbA (High)
Controllo LED segnale negativo/0V
Comando sirena segnale negativo/0V
Frequenza segnale 1,2	-1,8 KHz
Tensione di servizio 12V DC
Assorbimento 33mA	@ 90dB (morsetto -Lo)300mA @ 110dB (morsetto-Hi)
Contatto manomissione NC (normalmente chiuso)
Dimensioni (AxLxP) 155 x 100 x 48mm
Temperatura di esercizio da -10° a +50°C
Classe di protezione IP54

(Low)

Il produttore si riserva di apportare modifiche tecniche senza preavviso.

Questo apparecchio adempie ai requisiti richiesti dalla direttiva UE: Direttiva 1995/5/CE relativa ai radiotrasmittenti e agli impianti di telecomunicazione e riconoscimento reciproco di conformità. La conformazione di conformità può essere richiesta a:
