Producttype	Luchtontvochtiger
Merk	Aerial
Model	AD 540
Emmercapaciteit	7,0 L
Continue afvoer	Mogelijk met optionele slang (binnendiameter 12 mm)
Ventilatieniveaus	2 (Laag / Hoog)
Vochtigheidsinstellingsbereik	31% tot 70% RV
Bedrijfstemperatuur	1 °C tot 34 °C (niveau 2) / 1 °C tot 31 °C (niveau 1)
Voeding	230 V ~ 50 Hz (standaard)
Koelmiddel	R290 (brandbaar)
Handgreep	Inklapbaar
Vermogensmeter	Ja (MID)
Weergave	Digitaal: werkelijke vochtigheid, instelpunt, bedrijfsuren
Automatische uitschakeling	Ja (emmer vol of vochtigheid bereikt)
Luchtfilter	Wasbaar of vervangbaar
Meegeleverde accessoires	Emmer, gebruiksaanwijzing
Optionele accessoires	Pompset, dauwpuntsset, afvoerslang
Klantenservice	AERIAL of erkende dealer

Veelgestelde vragen - AD 540 Aerial

Hoe leeg ik de condenswateremmer?

Wanneer het scherm Emmer legen toont, schakel het apparaat uit, trek de stekker uit het stopcontact, verwijder de emmer, leeg hem en plaats hem correct terug in het apparaat.

Hoe stel ik de gewenste vochtigheid in?

Gebruik de pijltjestoetsen (omhoog/omlaag) om de gewenste vochtigheid te verhogen of verlagen in stappen van 1% (kort indrukken) of 5% (lang indrukken 5 seconden).

Wat te doen als het scherm 'Fout' toont?

Dit duidt meestal op een vuil filter. Reinig of vervang het luchtfilter. Als het probleem aanhoudt, neem dan contact op met de klantenservice van AERIAL.

Kan ik een continue afvoerslang gebruiken?

Ja, een optionele afvoerslang (Ø 12 x 2 mm) kan worden aangesloten op de afvoeraansluiting aan de achterzijde. Zorg ervoor dat het uiteinde lager is dan het begin van de aansluiting en voorkom knikken in de slang.

Hoe reinig ik het luchtfilter?

Schakel het apparaat uit en trek de stekker eruit. Verwijder het filter, reinig het met een stofzuiger of met lauwwarm zeepwater, spoel het af en droog het volledig voordat u het terugplaatst.

Het apparaat start niet, wat controleren?

Controleer of het apparaat is ingeschakeld, of de stekker is aangesloten en of het stopcontact stroom heeft. Zorg ervoor dat de emmer correct is geplaatst en dat de omgevingstemperatuur binnen het bedrijfsbereik (1-34 °C) ligt.

Wat is de ideale omgevingstemperatuur voor dit apparaat?

De luchtontvochtiger werkt tussen 1 °C en 34 °C op ventilatieniveau 2, en tussen 1 °C en 31 °C op niveau 1. Daarboven wordt een foutmelding weergegeven en stopt het apparaat.

Hoe verander ik de taal van het scherm?

Haal de stekker uit het stopcontact en steek deze er weer in. Houd de Info-toets 5 seconden ingedrukt. Gebruik de pijltjestoetsen om de gewenste taal te selecteren en wacht 3 seconden om te bevestigen.

Wat te doen bij een pompstoring? (alleen AD 810)

Dit model AD 540 heeft geen ingebouwde pomp. Voor de modellen AD 810 verschijnt een melding 'Pomp defect'; neem contact op met de klantenservice.

Waar bevindt zich het typeplaatje?

Het typeplaatje bevindt zich op de behuizing van het apparaat. Het toont de exacte variant, het serienummer en de elektrische specificaties.

GEBRUIKSAANWIJZING AD 540 Aerial

Osiagnieta wilgotnosc

1 Apparaatvarianten 117
2 Productoverzicht 118
3 Overzicht bedieningspaneel 119
4 Over deze bedieningshandleiding 120
5 Productbeschrijving 120
6 Veiligkeit 120
7 Uitpakken 121
8 Transport en aansluiting 121
9 Bediening 123
10 Onderhoud en verzorging 124
11 Verhelpen van storingen 125
12 Buitenbedrijfstelling, opslag en verwerking 126

EG-conformiteitsverklaring 127

1 Apparaatvarianten

In deze bedieteningshandleiding worden verschillende apparaatvarianten beschreiben. De functies en de bediening zijn vrijwel identiek. Op basis van het typeplaatje kan worden bepaald om welke variant het gaat. Nadere informatatie vindt u in de technische gegevens (pagea 128).

Variant	Hoofdkenmerken
AD 520 / AD 540	Inklapbare greed; apparaatvoeten; emmer 7,0 l
AD 560 / AD 580	Draaggrepen; 4 wielen; emmer 14,0 l
AD 660 / AD 680	Frame; 2 große wielen; emmer 14,0 l
AD 810	Draaggrepen; 4 wielen; vast ingebouwde pomp (geen emmer)

2 Productverzicht

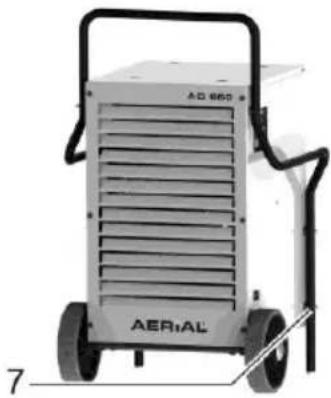

Afb. 1: Vooranzicht

1	Inklapbare greep	5	Draaggreep
2	Luchtuitlaat	6	Wielen
3	Apparaatvoeten	7	Frame
4	Bedieningspaneel

Afb. 2: Achteraanzicht

1	Ruimtesensor (achter filter)	5	Netstekker
2	Aanzuigvlak met filter	6	Emmer
3	Afvoeraansluiting voor een optionele afvoerslang	7	Filterhouder
4	Aansluitingen voor pompkit/ dauwpunkit (optioneel toebehoren)	8	Bedieningspunt pomp (alleen AD 810) met Amphenol-connector voor dauwpunkit en verbindingsstuk

3 Overzicht bedieningspaneel

Afb. 3: Overzicht bedieningspaneel

1	Verbruiksmeter (MID) (niet voor AD 810, hier is de meter in de display inbegren)
2	Actuele luchtvochtigheid
3	Gewenste luchtvochtigheid
4	Luchtvochtigheid verlagen
5	Informatietoets
6	Aan/uit
7	Ventilatorinstelling
8	Luchtvochtigheid verhogen
9	Bedrijfsuren
10	Display

Toets	Kort indrukken	5 sec. indrukken	Display
	Verlagen/verhogen van de luchtvochtigheid in stappen van 1%	Verlagen/verhogen van de luchtvochtigheid in stappen van 5%
	In het menu "Taal": Taalkiezen
	Inschakelen/uitschakelen van de luchtontvochtiger		Start 45% 12345h Stop
	Wisselen van ventilatorstand Stufe 2: hoogventilatorvermögenStufe1: laagventilatorvermögen		VentilatorStufe 2 VentilatorStufe 1
	Indien de netstekker vooraf is uitgetrokken en wee is aangesloten: weergave van de taal.		SpracheDeutsch

4 Over deze bedieningshandleiding

Deze bedieningshandleiding mag zonder schriftelijke toestemming van de fabrikant Niet worden gereproduedd, vermenigvuldigd of verspreid.

Belangrijk: lees de handleiding zorgvuldig voor gebruik. Bewaar de handleiding om deze later te konnen raadplegen.

5 Productbeschrijving

De luchtontvochtiger reguleert de luchtvochtigkeit in de ruimte. Het condenswater dat waar bij ontstaat, worden opgevangen in een emmer of weggempt via een interne pomp (alleen AD 810). De luchtontvochtiger is voorzien van een automatische ontdooifunctie

Leveringsomvang

Luchtontvochtiger
Emmer (in het apparaat)
Bedieningshandleiding
Alleen AD 810: afvoerslang 14 × 2 mm; selnkoppeling, slangklem 10-16 mm

Optioneel toebehoren

Pompkit
Dauwpuntkit
Muurconsole voor AD 520/540
■ Afvoerslang

Typeplaatje

Het typeplaatje bevindt zich op de behuizing.

6 Veiligkeit

Beoogd gebruik en gebruiksomstandigheden

De luchtontvochtiger dient voor het ontvochtigen van lucht bij een atmosferische druk in gesloten binnenruimtes zoals kelders, garages en opsgloodsen.

De luchtontvochtiger mag alleen in ruimtes met een grondoppervlak vaneer dan 4m^2 worden geplaatst, bediend en opgeslagen.

De luchtontvochtiger mag alleen bij inachtneming van de technische gegevens worden gezruikt (pagea 1288).

Het gebruik van de luchtontvochtiger is Niet toegestaan voor personen met fysieke, sensorische of psychische beperkingen en kinderen.

Elke gebruiker moet de bedieningshandleiding gelezen en begrenpen hebben.

Voorzienbaar verkeerd gebruik De luchtontvochtiger mag nicht worden gebruikt:

in ruimtes waar ontploffingsgevaar kan heersen;
in ruimtes met een agressieve atmosefer (bijv.veroorzaakt door chemicalien);
in ruimtes met water, waarvan de pHwaarde buiten het bereik van 7,0 tot 7,4 ligt;
in ruimtes met zout of vloeistoffen met een zoutgehalte van >1% , zoals zoutwaterbaden;
in ruimtes met ozonbehandelde lucht, een hoge concentratie oplosmiddelen of hoog stofgehalte.

Algemene veiligheidsvoorschriften

WAARSCHUWING! Ontploffings-, verbrandings- en vergiftigingsgevaar door koelmiddelen!

In het apparaat bevindt zich een reukloos, brandaar koelmiddel dat bij onjuist gebruik kan leiden tot ontploffing, brand, letsel en vergiftig. Het koelmiddelcircuit staat onder druk.

Gebruik geen voorwerpen ter versnelling van het ontdooiprocess.
Berg de luchtontvochtiger nicht op in ruimtes met permanente ontstekingsbronnen zoals open vuur, ingeschakelde gastoestellen of elektrische verwarmingen.
De luchtontvochtiger mag nicht worden aangeboard of aangestoken.
Het apparatus mag alleen worden bediend in een ruimte met een grondoppervlak van meer dan 4m^2
Alle werkzaamheden aan het koelmiddelcircuit mogen uitsluitend worden uitgevoerd door de fabrikant of door hem gemachtigde gekwalificeerde medewerkers. Voorafgaand aan de werkzaamheden要去 het koelmiddelcircuit drukloos worden

gemaakt via de ter beschikking gestelde voorzieningen.

Neem de nationale voorschriften voor gasinstallaties in acht.
Laat de koelmiddelen nicht wegvloeien en gooi ze Niet bij het huishoudelijk afval.
Vermijd contact met koelmiddelen.

WAARSCHUWING! Elektrische schok!

Werkzaamheden aan onderdelen die onder spanning staan of water op onderdelen die onder spanning staan hunnen levensgevaarlijke elektrische schokken veroorzaken.

Vermijd contact tussen water en onderdelen die onder spanning staan.
Schakel de luchtontvochtiger algtd uit als het apparaat wordt verplaatst en verwijder de netstekker.
Leeg het wateropvangreservoir als het apparaat wordt verplaatst.
Werkzaamheden aan elektrische onderdelen mogen uitsluitend worden uitgevoerd door de fabrikant of gemachtigde medewerkers.

7 Uitpakken

Werkwijze

1. Controller of de levering volledig is. Neem in geval van schade of onvolledige levering contact op met de vakhandelaar.
2. Verwijder de verpakking en gooi deze weg conform de lokale regelgeving.

8 Transport en aansluiting

Transport

WAARSCHUWING! Beknelling door verlies aan stabiliteit!

Transporteer de luchtontvochtiger rechtsop en beveilig het apparaat gegen kantelen of weglijkden.
Plaats de luchtontvochtiger op een vlakke en vaste ondergrond.

WAARSCHUWING! Beknelling of snijwonden door in het rooster van de luchtfilter te grijpen!

Transporteer de luchtontvochtiger aan de grepen.
Grijpnietinde luchtfilter.

VOORZICHTIG! Beknelling of ergonomische schade bij transport van de luchtontvochtiger!

Transporteer de luchtontvochtiger aan de grepen.
Transporteer zware apparaten met twee Personen.

Werkwijze

1. Controller of de emmer leeg is resp. of het condenswater is weggeprompt (AD 810).
2. Controller of de afvoerslang (optioneel) en de netkabel van het apparaat� verwijderd.
3. AD 560/AD580/AD810: Zet de remmen van de wielen los.
4. Transporteer de luchtontvochtiger waar de gebruiksplaats. Draag zware apparaten zonder wielen met twee Personen.
5. AD 560/AD580/AD810: Zet de remmen van de wielen vast om het apparaat te beveiliggen.

OPMERKING: de lucht要去 vrij{kunnen circuleren.Dek de luchtopeningen Niet af. De vrije ruimte voor de luchtuitlaat en luchtfilter moet minstens 1 m bedragen.

Emmer klaarzetten

Geldt nicht voor AD 810 of indien een optionele afvoerslang is aangesloten.

Werkwijze

Schuif de emmer in de luchtontvochtiger.

AD 810:Afvoerslang aansluten

Bij het apparaat AD 810 moet algid de meegeleverde afvoerslang worden aangesloten.

LET OP! Onvoldoende prestatie van het apparaat!

念 Buig de afvoerslang Niet.
Zet geen voorwerpen op de slang.

Werkwijze

1. Bevestig de snelkoppeling aan de afvoerslang en zet deze vast met de slangklem.
2. Bevestig de meegeleverde afvoerslang aan de achechterzijde van het apparaat aan het verbindingsstuk.
3. Leid de afvoerslang weg van deluchtontvochtigeraar een afvoer of een geschikte container (maximaal hoogteverschil: 4m

Optionele afvoerslang aansluten

Zo nodsig kan bij alle apparaten (behalte AD 810) het condenswater via een afvoerslang worden weggeleid inplaats van maar de emmer. Ga hiertoe als volgt te werk:

LET OP! Onvoldoende prestatie van het apparaat!

Steek het einde van de slang nicht het water (wateropstuwing möglich).
Buig de afvoerslang nicht.
Zet geen voorwerpen op de slang.

Werkwijze

1. Verwijder de emmer.
2. Bevestig een geschikte slang (12 x 2 mm) met een buisklem aan de afvoeruitlaat.

1. Controller of het einde van de slang dieper ligt dan het begin van de slang bij de afvoeruitlaat. Het hoogteverschil moet minstens 5% zijn (5 cm/meter).

2. Schuif de bovenste afdekplaat voor de uitsparing. Draai hiertoe de schroef op de afdekplaat los en schuif de afdekplaat maar links.

1. Leid de afvoerslang weg maar een afvoer of een geschikte container.

Elektrische aansluiting

Werkwijze

1. Controller of de netspanning overeenkomt met de voedingsspanning in de technische gegevens.

2. Bescherm de contactdoos en het voedingsnet voldoende.

3. In vochtige ruimtes en/of op bouwterreinen要去 een aardlekschakelaar worden geinstalleerd.

4. Controller of de netstekker geschikt is voor de contactdoos van het gebouw.

5. Controller of de gebruike contactdoos geaard is.

6. Steek de netstekker in de contactdoos.

9 Bediening

Taal instellen

Werkwijze

1. Controller of de luchtontvochtiger isuitgeschakeld en de netstekker isverwijderd.

2. Steek de netstekker in de contactdoos.

3. Houd de toets 5 seconden ingedrukt.

4. De display toont de actuèle taal.

5. Stel de gewenste taal in via de

pijltjestoetsen

1. Wacht 3 seconden tot de gekozen taal nicht meer knippert.

De taal kanijdens de bediening nicht worden gewijzigd.

Ruihte ontvochtigen

OPMERKING:That de luchtontvochtiger voor ingebruikname,na het transport en na langere opslag ca.15 minuten in zijn definitieve positie rusten.

Werkwijze

1. Controller of het condenswater via een afvoerslang of maar de emmer kan wegstromen.

1. Druk op de toets

Op de display knippert "Start". Het apparaat treedt in werkung. Zolang "Stop" of "Start" knippert, is bediening nicht möglichk.

1. Stel de gewenste vochtigkeit in met

behulp van de pijltjestoetsen De luchtontvochtiger start alleen als de actuèle luchtvochtigkeit hoger is dan de gewenste luchtvochtigkeit.

1. Kies de ventilatorstand. Druk hiertoe

De luchtontvochtiger werkt tot de gewenste luchtvochtigkeit is bereikt of de emmer vol is; dan stopt het apparaat.

Emmer legend

De display toont "Eimer entleeren".

Werkwijze

1. Leeg de emmer.

Vochtigkeit bereikt

De display toont "Feuchte erreicht". De ingestelde gewenste luchtvochtigkeit is lager dan de actuele luchtvochtigkeit.

Werkwijze

Verlaag zo nodig de gewenste luchtvochtigkeit of stel deutsche in op continubedrijf (continubedrijf 31% tot 70% ).

AD 810: Water wegpompen

Het condenswater kan zo nodig als volgt worden weggeprompt:

Werkwijze

1. Controller of de afvoerslang maar een afvoer of een geschikte container leidt.
2. Schakel de pomp in op het bedieningspunt van de pomp. Bedien hiertoe de tuimelschakelaar en houd deze ingedrukt tot het condenswater is weggempt.

Uitschakelen

Werkwijze

1. Leeg de emmer indien nodig of pomp water weg bij AD 810.

1. Druk op de toets

10 Onderhoud en verzorging

WAARSCHUWING!

Gezondheidsschade door stof!

Reinig de luchtontvochtiger en filter met persluchtuitsluitend in een open omgeving.
Draag een beschemend masker en een veiligheidsbril.

LET OP! Materièle schade!

Poetsmiddelen konnen oppervlakken beschadigen. Gebruik uitsluitend milde Reinigingsmiddelen.
Gebruikuitsluitend originele reserveonderdelen.

Reiniging en inspectie

Werkwijze

1. Schakel de luchtontvochtigeruit.
2. Trek de netstekkeruit de contactdoos.
3. Verwijder de luchtfilter en reinig (bijv. met een stofzuiger) of verrang deze.
4. Controller de afvoeruitlaat en deevt. aangesloten afvoerslang.
5. Plaats de gereinigde filter of een neue filter. Gebruikuitsluitend originele filters.
6. Sluit de netkabel aan.
7. Schakel de luchtontvochtiger zo nodig in.

Reserveonderdelen en klantenservice

Bij vragen over de luchtontvochtiger of indien reserveonderdelen nodig zich, kunt u contact opnemen met een officièle distributeur of met AERIAL-service.

11 Verhelpen van storingen

Bij storingen moet u de volgende punten te controlleren. Neem zo nodig contact op met AERIAL-service.

WAARSCHUWING! Vergifting door koelmiddelen, brandwonden, beknelling of elektrische schok tijdens onderhoudswerkzaamheden!

Reparations of onderhoudswerkzaamheden mogen uitsluitend worden uitgevoerd door de fabrikant of gemachtigde medewerkers.
Schakel de luchtontvochtiger bij storingenuit en beveilig het apparaat gegenherinschakeling.
Laat hare onderdelen voldoende afkoelen voor het uitvoeren van werkzaamheden.

Foutmeldingen

Displayweergave	Mogelijk oorzaak	Oplossing
Fehler	Filter verruild.	Reinig de filter of verrang\ deze indien nodig.
	Apparaat defect.	Neem contact op met AERIAL- service.
Pumpe defekt	Pomp defect.	Neem contact op met AERIAL- service.
Raumtemperatur 35 °C	Buitentemperatuur < 1 °C of >34 °C (Stufe 2) resp. < 1 °C of >31 °C (Stufe 1)	Apparaat start automatisch weer op zodia de temperatuur weer ligt in het bereik van >5 °C en <30°C.
Sensor Fehler	Ruimtesensor defect	Neem contact op met AERIAL- service.

Storingen

Probleem	Mogelijk oorzaak	Oplossing
De luchtontvochtiger levert een slechte en/of geen ontvochtigingsprestatie.	De luchtfilter is verwuid. De luchtontvochtiger krijgt te weinig lucht. Vervuilde filters hunnen het apparaat op den duur beschadigen.	Reinig de filter of verwang deze indien nodig.
De luchtontvochtiger is buiten bedrivij/ventilator en compressor werken Niet.	De luchtontvochtiger isuitgeschakeld.	Schakel de luchtontvochtiger in.
	De luchtontvochtiger krijgt geen stroom.	Controler de stroomvoorziening.

12 Buitenbedrijfstelling, opslag en verwerking

Buitenbedrijfstelling

Werkwijze

1. Schakel de luchtontvochtigeruit.
2. Leeg de emmer of pomp waterweg (AD 810).
3. Trek de netstekkeruit de contactdoos.
4. Dek de luchtontvochtiger af met een doek ter bescherming gegen stof.

Opslag

VOORZICHTIG! Letse!

Stapel nicht meer dan twee luchtontvochtigers op elkaar.
AD 810 kan nicht worden gestapeld!
Beveilig de luchtontvochtiger gegen kantelen.

Werkwijze

Sla de luchtontvochtiger op bij 0^ tot +40^ .

Verwerking

LET OPI! Gevaar door materialen en stoffen

Sorteer materialenaar type en overeenkomstigdeplaatselijke recyclingsvoorschriften.
Neem voor het verwijderen van grondstoffen en hulpstoffen deplaatselijke voorschriften en informatatie in de veiligheidsgevensbladen in acht.

Gooi de luchtontvochtiger
niet weg bij het
huishoudelijk afval, maar
overeenkomstig de
wettelijk bepalingen.

EG-conformiteitsverklaring

EG-conformiteitsverklaring in de zin van de Machinerichtlijn 2006/42/EG bijlage II 1.A

Functionele beschrijving: De luchtontvochtiger dient voor het ontvochtigen van lucht bij atmosferische druk in gesloten ruimtes.

Er worden uitdrukkelijk verklaard dat het product voldoet aan de relevante bepalingen van de volgende richtlijnen:

2006/42/EG Machinerichtlijn
2014/30/EU Richtlijn inzake elektromagnetische compatibiliteit (EMC)

De volgende geharmoniseerde normen zijn toegepast:

EN 60335-1:2012

EN 60335-2-40:2003

EN 60204-1:2006

EN378-2:2016

De gevolmachtigde voor het samenstellen van de technische documentatie:

Manfred Föhlisch - Bedrijfsleider
