AD 540 - Affugter Aerial - Gratis brugsanvisning og manual

Produkttype	Affugter
Mærke	Aerial
Model	AD 540
Spandens kapacitet	7,0 L
Kontinuerlig tømning	Mulig med valgfri slange (indvendig Ø 12 mm)
Ventilationsniveauer	2 (Lav / Høj)
Fugtighedsindstillingsområde	31 % til 70 % RF
Driftstemperatur	1 °C til 34 °C (niveau 2) / 1 °C til 31 °C (niveau 1)
Strømforsyning	230 V ~ 50 Hz (standard)
Kølemiddel	R290 (brændbart)
Håndtag	Foldbart
Effektmåler	Ja (MID)
Display	Digital: aktuel luftfugtighed, indstilling, driftstimer
Automatisk stop	Ja (spand fuld eller fugtighed nået)
Luftfilter	Vaskbart eller udskifteligt
Medfølgende tilbehør	Spand, brugsanvisning
Valgfrit tilbehør	Pumpekit, dugpunktkit, tømningsslange
Eftersalgsservice	AERIAL eller autoriseret forhandler

Ofte stillede spørgsmål - AD 540 Aerial

Hvordan tømmer jeg kondensvandspanden?

Når skærmen viser Tøm spand, sluk for apparatet, tag stikket ud, fjern spanden, tøm den og sæt den korrekt tilbage i apparatet.

Hvordan indstiller jeg den ønskede luftfugtighed?

Brug piletasterne (op/ned) til at øge eller mindske den indstillede luftfugtighed i trin på 1 % (kort tryk) eller 5 % (langt tryk i 5 sekunder).

Hvad gør jeg, hvis skærmen viser 'Fejl'?

Det indikerer normalt et tilstoppet filter. Rengør eller udskift luftfilteret. Hvis problemet fortsætter, kontakt AERIALs eftersalgsservice.

Kan jeg bruge en kontinuerlig tømningsslange?

Ja, en valgfri tømningsslange (Ø 12 x 2 mm) kan tilsluttes tømningsstudsen bag på apparatet. Sørg for, at enden er lavere end studsens start, og undgå at knække slangen.

Hvordan rengør jeg luftfilteret?

Sluk for apparatet og tag stikket ud. Tag filteret ud, rengør det med støvsuger eller i lunkent sæbevand, skyl og tør det helt, før det sættes tilbage på plads.

Apparatet starter ikke, hvad skal jeg tjekke?

Kontrollér, at apparatet er tændt, at stikket er sat i, og at stikkontakten har strøm. Sørg for, at spanden er korrekt isat, og at rumtemperaturen er inden for driftstemperaturområdet (1-34 °C).

Hvad er den ideelle rumtemperatur for dette apparat?

Affugteren fungerer mellem 1 °C og 34 °C ved ventilationstrin 2, og mellem 1 °C og 31 °C ved trin 1. Udenfor dette område vises en fejlmeddelelse, og apparatet stopper.

Hvordan ændrer jeg skærmens sprog?

Tag stikket ud og sæt det i igen. Hold Info-tasten nede i 5 sekunder. Brug piletasterne til at vælge det ønskede sprog, og vent 3 sekunder for at bekræfte.

Hvad gør jeg ved pumpesvigt? (kun AD 810)

Denne model AD 540 har ikke indbygget pumpe. For modeller AD 810 vises meddelelsen 'Pumpe defekt'; kontakt eftersalgsservice.

Hvor findes typeskiltet?

Typeskiltet sidder på apparatets kabinet. Det angiver den nøjagtige variant, serienummer og elektriske specifikationer.

BRUGSANVISNING AD 540 Aerial

DA Betjeningsvejledning 54

NO Bruksanvising 64

1 Modeller 54
2 Produktoversigt 55
3 Oversigt over betjeningspanel 56
4 Omijke betjeningsvejledning 57
5 Produktbeskrivelse 57
6 Sikkerhed 57
7 Udpakning 58
8 Transport og tilslutning 58
9 Betjening 60
10 Vedligeholdelse og pleje 61
11 Afhjaelpning af fejl 62
12 Udtagning af drift, opbevaring og bortskaffelse 63

EF-overensstemmelseserklaering 63

1 Modeller

Der er beskrevet forskellige modeller i dette betjeningsvejledning. Funktionerne og betjeningen er næsten identiske. Det fremgår af typeskiltet, hvilken model der er tale om. Se de tekniske data for yderligere oplysninger (side 128).

Variant	De vigtigste elementer
AD 520 / AD 540	Klapgrep, støttefødder, beholder 7,0 I
AD 560 / AD 580	Bæregeb, 4 hjul, beholder 14,0 I
AD 660 / AD 680	Stel, 2 store hjul, beholder 14,0 I
AD 810	Bæregreb, 4 hjul, fastmonteret pumpe (ingen beholder)

2 Produktoversigt

Fig. 1: Set forra

1	Klapgreb	5	Bæregreb
2	Luftudblæsning	6	Hjul
3	Enhedsfødder	7	Stel
4	Betjeningspanel

Fig. 2: Set bagfra

1	Rumføler (bag filter)	5	Netstik
2	Luftindtag med filter	6	Beholder
3	Afløbsstuds til valgfri afløbsslange	7	Filterholder
4	Tilslutninger til pumpesæt/ dugpunktssæt (ekstraudstyr)	8	Betjeningssted til pumpe (kun AD 810) med Anphenol-stikdåse til dugpunktssæt og tilslutningsstuds

3 Oversigt over betjeningspanel

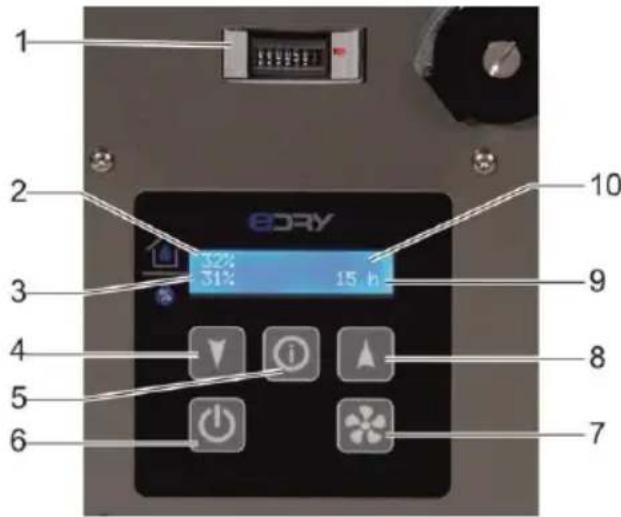

Fig. 3: Oversigt over betjeningspanel

1	Effektmäler (iht. direktiv 2004/22/EF) (ikke på AD 810, hvor mäleren indbygget i displayet)
2	Faktisk rumfugtighed
3	Indstillet rumfugtighed
4	Sænkning af rumfugtighed
5	Infotast
6	Tænd/sluk
7	Indstilling af ventilator
8	Forøgelse af rumfugtighed
9	Driftstimer
10	Display

Tast	Kort tryk	Tryk i 5 sek.	Display
	Sænkning/forøgelse af rumfugtigheden med 1 % ad gangen	Sænkning/forøgelse af rumfugtigheden med 5 % ad gangen
	I menuen „Sprog“: Valg af sprog
	Tænding/slukning af luftaffugteren		Start 45% 12345h Stop
	Shift af ventilationstrin Stufe 2: hij ventilationsdelse Stufe 1: lav ventilationsdelse		Ventilator Stufe 2 Ventilator Stufe 1
	Hvis netstikket har+varet taget ud og+Sættes i秦皇: Visning af sprog:		Sprache Deutsch

4 Omdehyde

betjeningsvejledning

Denne betjeningsvejledning mA ikke reproduceres, kopieres aller distribueres.uden producentens skriftlige godkendelse.

Vigtigt: Læs betjeningsvejledningen omhyggeligt inden apparatet tages i brug. Betjeningsvejledningen skal opbevares med henblick på senere opslag.

5 Produktbeskrivelse

Luftaffugteren regulerer luftfugtigheden i rummet. Kondensvandet, der dannes gennem affugtningen, opsamles i en beholder aller pumps vaek ved hjaelp af en indbygget pumpe (kun AD 810). Luftaffugteren er udstyret med automatisk afrimning

Leveringsomfang

Luftaffugter
Beholder (i enhed)
Betjeningsvejledning
■ Kun AD 810: Afløbsslange 14 x 2 mm; hurtigkobling, spændebänd 10-16 mm

Ekstraudstyr

Pumpesaet
Dugpunktsaaet
Vaegkonsol til AD 520/540
Aflobsslange

Typeskilt

Typeskiltet er anbragt på kabinettet.

6 Sikkerhed

Tilsigtet brug og

anvendelsbetingelser

Luftaffugteren bruges til at affugte luft ved atmosfæretryk i lukkede indendors rum som kældre, garager eller lagerrum.

Luftaffugteren mä kun opstilles, benyttes og opbevares i rum med et grundareal større end 4m²

Luftaffugteren mä kun benyttes under overholdelse af de tekniske data (side 128).

Børn eller personer med nedsatte fysiske, sensoriske eller mentale evner må ikke benytte luftaffugteren.

Enhver bruger skal have læst og forstaet betjeningsvejledningen.

Forkert brug, som kan forudses

Luftaffugteren må ikke benyttes:

I rummed eksplosionsfarlig atmosfaere.
I rum med en aggressiv atmospere (f.eks. på grund af kemikalier).
I rummed vand, hvis pH-vaerdi okay ligger inden for 7,0 til 7,4.

I rum med salt ellr vasker med et saltindhold >1% f.eks. saltbade.
I rum med ozonbehandlet luft, høj oplosningsmiddelkoncentration aller høj støvbelastning.

Generelle sikkerhedsoplysninger

ADVARSEL! Fare for eksplosion, forbrænding og forgiftning på grund af kølemiddel!

Enheden indeholder et lugtfrit, brændbart kølemiddel, der ved forkert handtering kan forårsage eksplosion og brand samt skader og forgiftning.

Kolemdeddolkredslobet er under tryk.

Benyt-ilke genstandetil at fremskynde afrimningsprocessen.
Opbevar ikke luftaffugteren i rum med permanente antændelseskilder sasom aben ild,ændte gasapparater eller elvarmeapparater.
Der mä ikke bores i luftaffugteren, og den mä ikke brændes.
Enheden mä kun benyttes i et rum med et grundareal større end 4m²
Enhver form for arbejde pa kolemiddelkredslobet ma kun udfores af producenten eller fagpersonale autoriseret af donne. Inden der arbejdes pa kolemiddelkredslobet, skal det aflastes i de hertil beregnede anordninger.
Vær opmaerksom pa nationale bestemmelsevvedrorende gasinstallationer.
Kolemidlet ma ikke aftappes eller bortskaffes som husholdningsaffald.
Undgå atkommenikontakt med kolemiddel.

ADVARSEL! Elektrisk stød!

Arbejde pa spændingsforende komponenter eller vand pa spændingsflorende komponenter kan forarsage livsfarligt elektrisk stød.

Undga, at vandkommen i kontakt med spændingsførende komponenter.
Sluk for luftaffugteren, og træk netstikket ud, hver gang den skal flyttes.
Tøm altid vandopsamlingsbeholderen, inden enheden flyttes.
Lad kun producenten eller autoriseret personale udføre arbejde på elektriske komponenter.

7 Udpakning

Fremgangsmäde

1. Kontroller, at leveringen er fuldstændig. Kontakt forhandleren i tilfælde af skader, eller hvis leveringen er ufuldstændig.
2. Fjern emballagen, og bortskaf den i henhold til de lokale bestemmelier.

ADVARSEL! Fare for tilskadekomst, hvis luftaffugteren vælter!

Transporter luftaffugteren i opret position, og sorg for, at den ikke kan vælte eller glide.
Placer luftaffugteren pa en plan og fast overflade.

ADVARSEL! Fare for fastklemning ellerskaering, hvis der gribes fat iluftfilterets gitter!

Transporter luftaffugteren i grebene.
Tag ikke fat i luftfilteret.

PAS PÄ! Fare for fastklemning aller ergonomiske skader ved transport af luftaffugteren!

Transporter luftaffugteren i grebene.
Tunge enheder skal Transporteres af to personer.

Fremgangsmåde

1. Sorg for, at beholderen er tom/kondensvandet er pumpet ud (AD810).
2. Sorg for, at aflobsslangen (ekstraudstyr) og strømktablet er taget ud af enheden.
3. AD 560/AD 580/AD 810: Frigør hjulenes bremser.
4. Transporter luftaffugteren til
   anvendelsesstedet.
   Tunge enheder Eden hul skal bares af
   to personer.
5. AD 560/AD 580/AD 810: Fastgør hjulenes bremser for at sikre encheden.

BEMERK: Luftten skal kinne cirkulere frit. Luftabningerne ma ikke tildækkes.

Firummet foran luftabningen og luftfilteret skal vare mindst 1 m.

Klargoring af beholder

Gælder ikke AD 810, eller hvis der er tilsluttet en afløbsslange som ekstraudstyr.

Fremgangsmåde

Skub beholderen ind i luftaffugteren.

AD810: Tilslutning af aflobsslange

På encheden AD 810 skal den medfølgende aflobsslange altid tilsluttes.

VIGTIGT! Utilstrækkelig enchedsydelse!

Aflobsslangen ma ikke bojes.
Det mA ikke placeres genstande på slangen.

Fremgangsmäde

1. Fastgør hurtigkoblingen på afløbsslangen, og sikr den med spændebändet.

2. Fastgör den medfølgende aflobsslange til tilslutningsstudsen bag på enheden.

3. Før aflobsslangen fra luftaffugteren til et aflob eller en egnet beholder (maksimal højdeforskel: 4 m).

Tilslutning af aflobsslange som ekstraudstyr

På alle encheder (undtagen AD 810) kan kondensvandet ledes bort via en aflöbsslange i stedet for ned i beholderen, hvis det önskes. Gør som følger:

VIGTIGT! Utilstrækkelig enchedsydelse!

Placér-ilke slangensendeivand (risiko for vandopstemning).
Aflobsslangen ma ikke bojes.
Det pågressive placeres genstande paa slangen.

Fremgangsmåde

1. Tag beholderen ud.
2. Fastgør en egnet slange (12 x 2 mm) til afløbsstudsen ved hjælp af et spændebänd.

1. Sorg for, at slangens Ende er placeret lavere end slangens beyndelse pa aflodsstudsen. Haeldingen skal vare mindst 5% (5 cm/meter).
2. Skyd den øverste afdækningsplade hen foran fordybningen. Løsn skruen på afdækningspladen for at gore dette, og skyd afdækningspladen mod venstre.

1. Før slangensende hem til et aflb ellerned i en egnet beholder.

Elektrisk tilslutning

Fremgangsmåde

1. Kontroller, at netspændingen svarer til tilslutningssspændingen i de tekniske data.
2. Sorg for at sikre stikkontakt og forsyningsnet tilstrækkeligt.
3. I fugtige rum/pa byggepladser, skal der installereres et FI-relae.
4. Kontroller, at netstikket er egnet til stikkontakten i bygningen.
5. Kontroller, at den benyttede stikkontakt er jordet.
6. Saet netstikket i stikkontakten.

9 Betjening

Indstilling af sprog

Fremgangsmåde

1. Kontroller, at luftaffugteren er slukket, og netstikket er taget ud.

2. Sæt netstikket i.

3. Tryk på tasten i 5 sekunder.

4. Displayet viser det aktuelle sprog.

5. Indstil det onskede sprog ved hjaelp af piletasterne
6. Vent 3 sekunder, indtil det valgte sprog\ ikke laengere blinker.

Det er ikke muligt atændre sprog, nar encheden er i brug.

Affugtning af rum

BEMERK: Lad luftaffugteren hvile i ca. 15 minutter på dens endelige position after transport og after laengere tids opbevaring, inden den tages i brug.

Fremgangsmåde

1. Kontroller, at kondensvandet kan Iobe ud via en aflobsslange uller nd i beholderen.

1. Tryk pátasten

"Start" blinker i displayet. Driften starter. Det er ikke muligt at betjene enheden, sa længe "Stop" eller "Start" blinker.
3. Indstil den ønskede fugtighed med

piletasterne. Luftaffugteren starter kun, hvis den faktiske rumfugtighed er hjere end den onskede rumfugtighed.

1. Vælg ventilationstrin. Tryk på tasten

for at gore dette.

Luftaffugteren kører, indtil den ønskederumfugtighed er næt, eller beholderen er fuld, hvorefter driften stopper.

Tømning af beholder

Displayet viser „Eimer entleeren".

Fremgangsmåde

1. Tøm beholderen.

Fugtighedsniveau opnæt

Displayet viser „Feuchte erreicht". Den indstillede rumfugtighed er lavere end den faktiske rumfugtighed.

Fremgangsmåde

Ved behov reduceres den ønskede rumfugtighed, aller der vælges permanent drift (permanent drift 31% til 70% ).

AD 810: Bortpumping af vand

Ved behov kan kondensvandet pumps bort på følgende在这方面：

Fremgangsmåde

1. Kontroller, at aflobsslangen focrer hentil et aflb eller en egnet beholder.

2. Tænd for pumpen på pumpens betjeningssted. Tryk på vispekontakten for at gore dette, og hold kontakten trykket, indtil kondensvandet er pumpet bort.

Frakobling

Fremgangsmåde

1. Tøm beholderen ved behov. Ved modellen AD 810 pumps vandet bort ved behov.

2. Tryk på tasten

10 Vedligeholdelse og pleje

ADVARSEL! Sundhedsskader på grund af støv!

Sorg for kun at rengore luftaffugteren og filteret med trykluft i abne omgivelser.
Bær beskyttelsesmaske og beskyttelsesbriller.

VIGTIGT! Materiel skade!

Overflader kan tage skade af rengøringsmidler. Benyt kun milde rengøringsmidler.
Benyt kun godkendte originale reservedele.

1. Sluk for luftaffugteren.
2. Tag netstikket ud.
3. Tag luftfilteret ud, og rengør det (f.eks. med en støvsuger), eller udskift det.
4. Kontroller aflobsstudsen og en eventuelt tilsluttet aflobsslange.
5. Sæt det nye/rengjorte filter i. Benyt kun originale*fentre.
6. Sæt strømkablet i.
7. Taend for luftaffugteren ved behov.

Kontakt forhandleren aller AERIAL-Service ved sporgsmål til luftaffugteren aller behov for resededele.

11 Afhjaelpning af fejl

Kontroller nedenstaende punkter i tilfæle de af fejl. Kontakt AERIAL-Service om质地vidigt.

ADVARSEL! Forgifting på grund af kølemiddel, forbrændinger, fastklemning eller elektrisk stød i forbindelse med vedligeholdelsesarbejde!

Fakun reparationer og istandsaettelsesarbejde udfort af producenten aller autoriseret personale.
Ved funktionsfejl skal luftaffugteren slukkes og sikres mod gentilkobling.
Inden der udfores arbejde pa varme komponenter, kal disse forst kole af.

FejImeddeleIser

Displayvising	Mulig ørsag	Afhjælpning
Fehler	Filteret er snavset.	Rengør filteret, eller udskift det om nødvendigt.
	Enheden er defekt.	Kontakt AERIAL-Service.
Pumpe defekt	Pumpen er defekt.	Kontakt AERIAL-Service.
Raumtemperatur 35 °C	Udetemperatur < 1 °C eller > 34 °C (Stufe 2) / < 1 °C eller > 31 °C (Stufe 1)	Enheden starter op ingen automatisk, på snart temperaturen ingen er > 5°C eller < 30°C.
Sensor Fehler	Rumføleren er defekt.	Kontakt AERIAL-Service.

Fejl

Problem	Mulig ørsag	Afhjælpning
Luftaffugterens affugtningseffekt er)dãrlig eller manglerhelt.	Luftfilteret er snavset.Luftaffugteren tilføres for lidt luft.Snavsede*fibre kan forårsage skader på encheden med tiden.	Rengør filteret,ller udskiftdet om nødvendigt.
Luftaffugteren virker økke/ventilator ogkompressor arbejderøkke.	Luftaffugteren er slukket.Luftaffugteren er.udenstrømforsyning.	Tænd for luftaffugteren.Kontrollér strømforsyningen.

12 Udtagning af drift, opbevaring og bortskaffelse

Udtagning af drift

Fremgangsmåde

1. Sluk for luftaffugteren.
2. Tøm beholderen/pump vendet bort.
3. Tag netstikket ud.
4. Dæk luftaffugteren til med en klud for at beskytte den mod stov.

Opbevaring

PAS PÄ! Fare for tilskadekomst!

Der må ikke stables mere end to luftaffugtere oven på hinanden.
AD 810 kan ikke stables!
Sikr luftaffugteren mod at vaelte.

Fremgangsmåde

Opbevar luftaffugteren ved en temperatur pa mellem 0°C og +40°C .

Bortskaffelse

VIGTIGT! Fare på grund af materialer og substanser

Materialer adskilles og rensorteres i overensstemmelse med lokale bestemmelser og sendes til genbrug.
Ved bortskaffelse af hjelpe- og driftsstoffer skal lokale bestemmelier og angivelserne pa sikkerhedsdatabladene folges.

Luftaffugteren ma ikke bortskaffes med husholdningsaffald, menskal bortskaffes iht. gældende lov.

Produkt: Luftaffugter

Blue Dry

Produkt-nr.: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810

Funktionsbeskrivelse: Luftaffugteren har til formal at affugte luften ved atmosfæretryk i likkede rum.

Det erklæres udtrykkelegit, at produitet opfylder de relevante bestemmelier i følgende direktiver:

2006/42/EG maskindirektivet
2014/30/EU direktiv om elektromagnetisk kompatilitet (EMC)

Folgende harmoniserede standarder er benyttet:

EN 60335-1:2012

EN 60335-2-40:2003

EN 60204-1:2006

EN378-2:2016

Person bemyndiget til oprettelse af det tekniske dossier:

Typeskiltet er på apparathuset.

6 Sikkerhet

På luftavukteren AD 810 er det pâbudt Å koble til den medfølgende avløpsslangen.

1. Vent 3 sekunder, inntil det valgte spraket har sluttet Å blinke.

Språket kan ikke endres mens luftavfukterengars.

Avfuktning av rom

Luftavfukteren gär til nominell romfuktigkeit er nàdd ellerBOTten er full, og sstopper den.

Tonnebotten

Displayet viser "Vanntank full".

Fremgangsmåte

1. Tømøyten.

Fuktighet nadd

Displayet viser "Fuktigkeit OK". Den nominelle romfuktigheten som er angitt, er理会 en den faktiske fuktigheten.

Fremgangsmåte

Problem	Mulig ørsak	Tiltak
Luftavfukteren fungerer dãrlig eller ikke i det—hele+tatt.	Luftfilteret er skrittent. Luftavfukteren fãr for lite luft. Skitne filtre kan skade Luftavfukteren på sikt.	Rens filteret eller skift det ut ved behov.
Luftavfukteren er ute av drift /ventilatoren og kompressoren=gå remar不解.	Luftavfukteren er slätt av. Luftavfukteren fãr ikke strøm.	Slå på Luftavfukteren. Kontroller strømforsyningen.

Luftavfukteren ma ikke kastes sammen med husholdningsavfallet, men kasseres i henhold til lovbestemmelsene.

Manfred Föhlisch - direktør

VIII. PL - INSTRUUKCJA EKSPLOATACJI
