AD 540 - Entfeuchter Aerial - Kostenlose Bedienungsanleitung

Produkttyp	Luftentfeuchter
Marke	Aerial
Modell	AD 540
Kapazität des Eimers	7,0 L
Dauerentleerung	Möglich mit optionalem Schlauch (Innendurchmesser 12 mm)
Lüftungsstufen	2 (Niedrig / Hoch)
Feuchtigkeitseinstellbereich	31 % bis 70 % HR
Betriebstemperatur	1 °C bis 34 °C (Stufe 2) / 1 °C bis 31 °C (Stufe 1)
Stromversorgung	230 V ~ 50 Hz (Standard)
Kältemittel	R290 (brennbar)
Griff	Klappbar
Leistungszähler	Ja (MID)
Anzeige	Digital: aktuelle Feuchte, Sollwert, Betriebsstunden
Automatische Abschaltung	Ja (Eimer voll oder Feuchte erreicht)
Luftfilter	Waschbar oder austauschbar
Mitgeliefertes Zubehör	Eimer, Bedienungsanleitung
Optionales Zubehör	Pumpenkit, Taupunktset, Ablaufschlauch
Kundendienst	AERIAL oder autorisierter Händler

Häufig gestellte Fragen - AD 540 Aerial

Wie entleere ich den Kondenswasserbehälter?

Wenn das Display Eimer leeren anzeigt, schalten Sie das Gerät aus, ziehen Sie den Stecker, entnehmen Sie den Eimer, leeren Sie ihn und setzen Sie ihn korrekt wieder ein.

Wie stelle ich die gewünschte Luftfeuchtigkeit ein?

Verwenden Sie die Pfeiltasten (auf/ab), um die eingestellte Luftfeuchtigkeit in Schritten von 1 % (kurz drücken) oder 5 % (langes Drücken von 5 Sekunden) zu erhöhen oder zu verringern.

Was tun, wenn das Display 'Fehler' anzeigt?

Dies deutet in der Regel auf einen verschmutzten Filter hin. Reinigen oder ersetzen Sie den Luftfilter. Wenn das Problem weiterhin besteht, wenden Sie sich an den AERIAL-Kundendienst.

Kann ich einen Dauerablaufschlauch verwenden?

Ja, ein optionaler Ablaufschlauch (Ø 12 x 2 mm) kann an den Ablaufstutzen auf der Rückseite angeschlossen werden. Stellen Sie sicher, dass das Ende tiefer liegt als der Ausgang des Stutzens und vermeiden Sie Knicke im Schlauch.

Wie reinige ich den Luftfilter?

Schalten Sie das Gerät aus und ziehen Sie den Stecker. Entnehmen Sie den Filter, reinigen Sie ihn mit einem Staubsauger oder mit warmem Seifenwasser, spülen Sie ihn ab und trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen.

Das Gerät startet nicht, was ist zu prüfen?

Überprüfen Sie, ob das Gerät eingeschaltet, der Stecker eingesteckt und die Steckdose mit Strom versorgt ist. Stellen Sie sicher, dass der Eimer richtig eingesetzt ist und die Raumtemperatur im Betriebsbereich (1-34 °C) liegt.

Was ist die ideale Raumtemperatur für dieses Gerät?

Der Luftentfeuchter arbeitet zwischen 1 °C und 34 °C auf Lüftungsstufe 2, und zwischen 1 °C und 31 °C auf Stufe 1. Darüber hinaus wird eine Fehlermeldung angezeigt und das Gerät schaltet sich ab.

Wie ändere ich die Display-Sprache?

Ziehen Sie den Netzstecker und stecken Sie ihn wieder ein. Halten Sie die Taste Info 5 Sekunden lang gedrückt. Wählen Sie mit den Pfeiltasten die gewünschte Sprache und warten Sie 3 Sekunden zur Bestätigung.

Was tun bei einem Pumpenausfall? (nur AD 810)

Dieses Modell AD 540 hat keine eingebaute Pumpe. Bei den Modellen AD 810 erscheint die Meldung 'Pumpe defekt'; wenden Sie sich an den Kundendienst.

Wo befindet sich das Typenschild?

Das Typenschild befindet sich am Gehäuse des Geräts. Es gibt die genaue Variante, die Seriennummer und die elektrischen Eigenschaften an.

BEDIENUNGSANLEITUNG AD 540 Aerial

Luftentfeuchter/Dehumidifier

Serie/Series

AD 520

AD 540

AD 560

AD 580

AD 660

AD 680

AD 810

DE Betriebsanleitung 2

Technische Daten/Technical Data 128

I. DE - BETRIEBSANLEITUNG (Original)

1 Gerätevarianten 2
2 Produktübersicht 3
3 Übersicht Bedienfeld 4
4 Zu dieser Betriebsanleitung 5
5 Produktbeschreibung 5
6 Sicherheit 5
7 Auspacken 6
8 Transport und Anschluss 6
9 Bedienung 8
10 Wartung und Pflege 9
11 Störungsbehebung 10
12 Außerbetriebnahme, Lagerung und Entsorgung 11

EG-Konformitätserklung 11

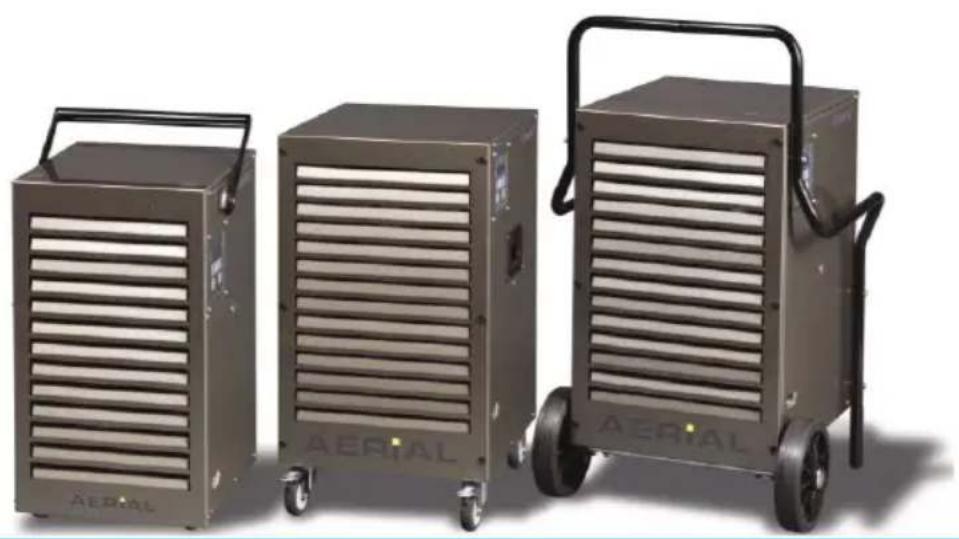

1 Gerätevarianten

In dieser Betriebsanleitung werden verschiedene Gerätevarianten beschreiben. Die Funktionen und Bedienung sind nahezu identisch. Wieche Variante vorliegt, ist dem Typenschild zu entnahmen. Weitere Informationen sind den Technischen Daten (Seite 128) zu entnahmen.

Variante	Hauptmerkmale
AD 520 / AD 540	Klappgriff; Gerätefuße; Eimer 7,0 I
AD 560 / AD 580	Tracegriffe; 4 Rollen; Eimer 14,0 I
AD 660 / AD 680	Rahmen; 2 große Rollen; Eimer 14,0 I
AD 810	Tracegriffe; 4 Rollen; fest eingebaute Pumpe (kein Eimer)

2 Produktübersicht

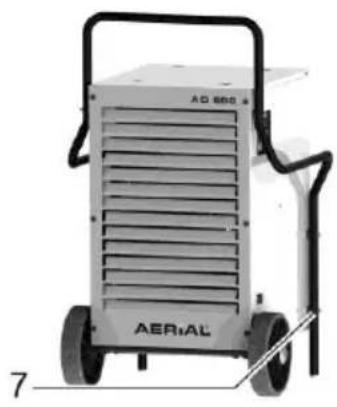

Fig. 1: Vorderansicht

1	Klappgriff	5	Tragegriff
2	Luftaustritt	6	Rollen
3	Geräteprübe	7	Rahmen
4	Bedienfeld

Fig. 2: Rückansicht

1	Raumfuhler (hinter Filter)	5	Netzstecker
2	Luftansauglänge mit Filter	6	Eimer
3	Ablaufstutzen für einen optionalen Ablaufschlauch	7	Filterhalter
4	Anschlüsse für Pumpen-Kit/ Taupunkt-Kit (optionales Zubehör)	8	Bedienstelle Pumpe (nur AD 810) mit Anphenol-Dose für Taupunkt-Kit und Anschlussstutzen

3 Übersicht Bedienfeld

Fig. 3: Übersicht Bedienfeld

1	Leistungszahler (MID) (nicht für AD 810, hier ist der Zähler im Dis- play enthalten)
2	Ist-Raumfeuche
3	Soll-Raumfeuche
4	Raumfeuche senken
5	Info-Taste
6	Ein/Aus
7	Lüfterinstellung
8	Raumfeuche erhöhen
9	Betriebsstunden
10	Display

Taste	Kurz drücken	5 s drücken	Display
	Senken/Erhöhen der Raum-feuchte in 1%-Schritten	Senken/Erhöhen der Raumfeuch-te in 5%-Schritten
	Im Menu „Sprache": Sprache wahlen
	Einschalten/Ausschalten des Luftentfeuchters		Start 45% 12345h Stop
	Wechsel der Lüfterstufen Stufe 2: erhöhte Lüfterleistung Stufe 1: niedrige Lüfterleistung		Ventilator Stufe 2 Ventilator Stufe 1
	Wenn zuvor der Netzstecker gezogen und wieder einge-steckt wurde: Anzeige der Sprache.		Sprache Deutsch

4 Zu dieser Betriebsanleitung

These Betriebsanleitung darf ohne schriftliche Genehmigung des Herstellers nicht reproduziert, verwielfältigt und verbreitet werden.

Wichtig: Vor Gebrauch sorgfältiglesen.
Für späteres Nachschlagen aufbewahren.

5 Produktbeschreibung

Der Luftentfeuchter regelt die Luftfeuchte im Raum. Das besteht entstandene Kondensat-Wasser wird in einem Eimer aufgefangen oder über eine interne Pumpe (nur AD 810) abgepumpt. Der Luftentfeuchter ist mit einer automatischen Abtauung ausgestattet

Lieferumfang

■ Luftentfeuchter
Eimer (im Gerät)
Betriebsanleitung
Nur AD 810: Ablaufschlauch 14 × 2 ~mm ; Schnellkupplung, Schlauch-schelle 10-16 ~mm

Optionales Zubehör

Pumpen-Kit
Taupunkt-Kit
■ Wandkonsole für AD 520/540
Ablaufschlauch

Typenschild

Das Typenschild befindet sich am Gehäuse.

6 Sicherheit

Bestimmungsgemäß Verwendung und Einsatzbedingungen

Der Luftentfeuchter dient der Entfeuchtung von Luft bei Atmosphärendruck in geschlossenen Innenräumen wie Keller, Garagen oder Lagerhallen.

Der Luftentfeuchterarf nur in Räumen mit einer Grundflächegroßerals 4m^2 aufgestellt, betrieben und gelagert werden.

Der Luftentfeuchterarfnur unter Einhaltung der Technischen Daten (Seite 128) verwendet werden.

Die Benutzung des Luftentfeuchters ist für Personen mit physischen, sensorischen oder psychischen Einschränkungen oder Kindern nicht gestattet.

Jeder Benutzer muss die Betriebsanleitung gelesen und verstanden haben.

Vorhersehbare Fehlanwendung

Der Luftentfeuchterarf nicht eingesetzt werden:

In Räumen mit explosionsgefährdeten Atmosphären.

In Räumen mit aggressiven Atmosphären (z.B. durch Chemikalien verursacht).
In Räumen mit Wasser, dessen pH-Wert außerhalb von 7,0 bis 7,4 liegt.
In Räumen mit Salz oder Flüssigkeiten mit einem Salzgehalt >1% , z.B. Solebäder.
In Räumen mit Ozon-behandelter Luft, hoher Lösemittelkoncentration oder hoher Staubbelastung.

Allgemeine Sicherheitshinweise

WARNING! Explosionsgefahr, Verbrennungen und Vergiftungen durch Kätemittel!

Im Gerät befindet sich ein geruchloses, brennbares Kältemittel, welches bei falschem Umgang zu Explosionen und Brand sowie zu Verletzungen und Vergütungen führen kann. Der Kältemittelkreislauf steht unter Druck.

Keine Gegenstände zur Beschleunigung des Abtauprozesses verwenden.
Luftentfeuchter nicht in Räumen mit dauerhaften Zündquellen wie offene Flammen, eingeschaltete Gasgeräte oder Elektroheizer aufbewahren.
Luftentfeuchter nicht anbohren oder anbrennen.
Gerat nur in einem Raum mit einer Grundfläche größter als 4m^2 betreiben.
Jegliche Arbeiten am Kältemittelkreislauf nur vom Hersteller oder von ihm autorisierten Fachpersonal durchführtenessen. Vor Arbeiten am Kältemittelkreislauf muss dieser an den vorgegebenen Einrichtungen entlastet werden.
Nationale Vorschriften für Gasinstalla-tionen beachten.
Kältemittel nicht ablassen oder im Hausmüll entsorgen.
Kontakt mit Kältemittel vermeiden.

WARNING! Stromschlag!

Arbeiten an spannungsfuhrenden Bauteilen oder Wasser auf spannungsfuhrenden Bauteilen kann lebensgefährliche Stromschlage verursichen.

Kontakt zwischen Wasser und spannungsfuhrenden Bauteilen vermeiden.
Vor jedem Ortswechsel des Geräts den Luftentfeuchter ausschalten und den Netzsteckerziehen.
Vor jedem Ortswechsel den Wasserauffangbehälter entleeren.
Arbeiten an elektrischen Bauteilen nur durch den Hersteller oder autorisiertes Personal durchführten halten.

7 Auspacken

Vorgehensweise

1. Lieferumfang auf Vollständigkeit prüfen. Bei Schäden oder unvollständiger Lieferung den Fachhändler kontaktieren.
2. Verpackung entfern und gemäß den örtlichen Bestimmungen entsorgen.

8 Transport und Anschluss

Transport

WARNING! Quetschen durch den Verlust der Standfestigkeit!

Luftentfeuchter stehend transportieren und gegen Kippen oder Abrutschen sichern.
Luftentfeuchter auf ebenen und festen Oberflächen aufstellen.

WARNING! Quetschen oder Schneiden durch Hineingreifen in das Gitter des Luftfilters!

Luftentfeuchter an den Griffen transportieren.
Nicht in den Luftfilter greifen.

VORSICHT! Quetschen oder ergonomische Schäden bei Transport des Luftentfeuchters!

Luftentfeuchter an den Griffen transportieren.
Schwere Geräte mit zwei Personen transportieren.

Vorphensweise

1. Sicherstellen, dass der Eimer leer bzw. das Kondensat-Wasser abgepumpt ist (AD 810).
2. Sicherstellen, dass der Ablaufschlauch (optional) und das Netzkabel vom Gerät abgezogen sind.
3. AD 560/AD 580/AD 810: Bremsen and den Rollen lose.
4. Luftentfeuchter an den Einsatzort transportieren. Schwere Geräte ohne Rollen/Räder mit zwei Personen/TRagen.
5. AD 560/AD 580/AD 810: Bremsen and den Rollen feststellen, um das Gerät zu sichern.

HINWEIS: Die Luft muss frei zirkulieren.

Die Luftöffnungen nicht abdecken. Der Freiraum vor dem Luftaustritt und dem Luftfilter muss mindestens 1 m betragen.

Eimer bereitstellen

Gilt nicht für AD 810 oder falls ein optionaler Ablaufschlauch angeschlossen ist.

Vorphensweise

Eimer in den Luftentfeuchter schieben.

AD 810: Ablaufschlauch anschließen

Bei dem Gerät AD 810 muss der mitgelie-ferte Ablaufschlauch zwingend angeschlossen werden.

ACHTUNG! Unzureichende Geräteleistung!

Ablaufschlauch nicht knicken.

Keine Gegenstände auf den Schlauch stellen.

Vorphensweise

1. Schnellkupplung am Ablaufschlauch befestigen und mit Schlauchschelle sichern.
2. Den mitgelieferten Ablaufschlauch an der Rückseite des Gerats am Anschlussstutzen befestigen.
3. Ablaufschlauch vom Luftentfeuchter weg in einen Abfluss oder einen geeigneten Behälter leiten (maximaler Hohenunterschied: 4 m).

Optionalen Ablaufschlauch anschließen

Bei Bedarf kann an allen Geräten (außer AD 810) das Kondensat-Wasser über einen Ablaufschlauchstatt in den Eimer abgeleitet werden. Dazu wie folgt vorgehen:

ACHTUNG! Unzureichende Geräteleistung!

Das Schlauchende nicht in Wasser stecken (Wasserrückstau möglich).
Ablaufschlauch nicht knicken.
Keine Gegenstände auf den Schlauch stellen.

Vorgehensweise

1. Eimer entnahmen.
2. Geeigneten Schlauch (12× 2mm) mit einer Rohrschelle an dem Ablaufstutzen befestigen.

1. Sicherstellen, dass das Schlauchende tiefer als der Schlauchanfang am Ab

laufstutzen liegt. Gefälte mindestens 5% (5 cm/Meter).

1. Das obere Abdeckblech vor die Aussparung schieben. Dazu die Schraube am Abdeckblech lockern und Abdeckblech nach links schieben.

1. Schlauchende in einen Abfluss oder geeigneten Behälter leiten.

Elektrischer Anschluss

Vorgehensweise

1. Sicherstellen, dass die Netzspannung der Anschlussspannung in den technischen Daten entspricht.
2. Steckdose und Versorgungsnetz ausreichend absichern.
3. In Feuchträumen bzw. auf Baustellen einen Fl-Schutzschalter installieren.
4. Sicherstellen, dass der Netzstecker für die Gebäudefsteckdose geeignet ist.
5. Sicherstellen, dass die verwendete Steckdose geerdet ist.
6. Netzstecker in die Steckdose stecken.

9 Bedienung

Sprache einstellen

Vorphensweise

1. Sicherstellen, dass der Luftentfeuchter ausgeschaltet und der Netzstecker gezogen ist.

2. Netzstecker einstecken.

3. Taste 5 Sekunden gedrückt halten.

4. Das Display zeigt die aktuelle Sprache an.

5. Die gewünschte Sprache über die

Pfeiltasten einstellen.

1. 3 Sekunden warten, bis die gewählte Sprache nicht mehr blinkt.

Die Sprache kann während des Betriebs nicht geändert werden.

Raum entfeuchten

HINWEIS: Den Luftentfeuchter vor der Inbetriebnahme, nach dem Transport und nach längerer Lagerung ca. 15 Minuten in seiner endgültigen Position ruhen{lassen.

Vorphensweise

1. Sicherstellen, dass das Kondensat-Wasser über einen Ablaufschlauch oder in den Eimer abflieben kann.

2. Taste drucken.

Im Display blinkt „Start". Der Betrieb startet. Solange „Stop" oder „Start" blinkt, ist keine Bedienung möglich.

1. Die gewünschte Feuchte über die

Pfeiltasten einstellen. Der Luftentfeuchter startet nur, wenn die Ist-Raumfeuchte hoher als die Soll-Raumfeuchte ist.

1. Lüfterstufe wahlen. Dazu Tastes drucken.

Der Luftentfeuchter lauft, bis die Soll-Raumfeuchte erreicht ist oder der Eimer voll ist, dann stoppt der Betrieb.

Eimer entleeren

Das Display zeit, Eimer entleeren" an.

Vorgehensweise

1. Eimer entleeren.

Feuchte erreicht

Das Display zeigt „Feuchte erreicht“ an. Die eingestellte Soll-Raumfeuchte ist kleiner als die Ist-Raumfeuchte.

Vorgehensweise

Bei Bedarf die Soll-Raumfeuchte reduzieren oder auf Dauerlauf stellen (Dauerlauf 31% bis 70% ).

AD 810: Wasser abpumpen

Das Kondensat-Wasser kann bei Bedarf wie folgt abgepumpt werden:

Vorgehensweise

1. Sicherstellen, dass der Ablaufschlauch in einen Abfluss oder geeigneten Behälter führt.
2. Pumpe an der Bedienstelle Pumpe einschalten. Dazu den Kippschalter betätigten und gedrückt halten, bis das Kondensat-Wasser abgepumpt ist.

Ausschalten

Vorphensweise

1. Bei Bedarf Eimer entleeren, bzw. bei AD 810 Wasser abpumpen.
2. Taste drucken.

10 Wartung und Pflege

WARNING! Gesundheitsschäden durch Staub!

Reinigung des Luftentfeuchters und Filters mit Druckluft nur in offener Umgebung durchfuhren.
Schutzmaske und Schutzbrille trag.

ACHTUNG! Sachschaden!

Putzmittel konnen Oberflächen schädigen. Nur milde Reinigungsmittel verwenden.
Nur zugelassene Original-Ersatzteile verwenden.

Reinigung und Inspektion

Vorphensweise

1. Luftentfeuchter ausschalten.
2. Netzsteckerziehen.
3. Luftfilter entnahmen und reinigen (z.B. mit Staubsauger) bzw. erneuern.
4. Ablaufstutzen und evtl. angeschlossenen Ablaufschlauch kontrollieren.
5. Neuen bzw. gereinigten Filter einset- zen. Nur Original-Filter verwenden.
6. Netzkabel einstecken.
7. Luftentfeuchter bei Bedarf einschalten.

Ersatzteile und Kundendienst

Bei Fragen zum Luftentfeuchter oder falls Ersatzteile bestehtigt werden, Vertragshand-ler oder AERIAL-Service kontaktieren.

11 Störungsbehebung

Bei Störungen die folgenden Punkte prüfen. Bei Bedarf AERIAL-Service kontaktieren.

WARNING! Vergiftungen durch Kältemittel, Verbrennungen, Quetschen oder Stromschlag während Wartungsarbeiten!

Reparaturen oder Instandsetzungsarbeiten nur durch den Hersteller oder autorisiertes Personal durchführten halten.
Bei Funktionstörungen den Luftentfeuchter abschalten und gegen Wiedereinschalten sichern.
Vor Arbeitsen an bereits Bauteilen diese ausreichend abkühlen halten

Fehlermeldungen

Display-Anzeige	Mögliche Ursache	Abhilfe
Fehler	Filter verschmutzt.	Filter reinigen bzw. bei Bedarf erneuern.
	Gerät defekt.	AERIAL-Service kontaktieren.
Pumpe defekt	Pumpe defekt.	AERIAL-Service kontaktieren.
Raumtemperatur 35 °C	Außentemperatur < 1 °C oder > 34 °C (Lüfterstufe 2) bzw. < 1 °C oder > 31 °C (Lüfterstufe 1)	Gerät startet selbstätig neu, sobald Temperatur wieder > 5°C oder < 30°C.
Sensor Fehler	Raumfühler defekt	AERIAL-Service kontaktieren.

Störungen

Problem	Mögliche Ursache	Abhilfe
Der Luftentfeuchter weist eine schlechte bzw. keine Entfeuch-tungsleistung auf.	Luftfilter ist verschmutzt. Der Luftentfeuchter besteht zu weniger Luft. Verschmutzte Filter konnen auf Dauer zu Schäden am Gerät führen.	Filter reinigen bzw. bei Bedarf erneuern.
Der Luftentfeuchter ist außer Betrieb/ Ventilator und Kom-pressor arbeiten nicht.	Luftentfeuchter ist ausgeschal-tet.	Luftentfeuchter einschalten.
	Luftentfeuchter ist ohne Strom-versorgung.	Stromversorgung prüfen.

12 Außerbetriebnahme, Lagerung und Entsorgung

Außerbetriebnahme

Vorgehensweise

1. Luftentfeuchter ausschalten.
2. Eimer entleeren bzw. Wasser abpumpen (AD 810).
3. Netzsteckerziehen.
4. Luftentfeuchter zum Schutz vor Staub mit einem Tuch abdecken.

Lagerung

VORSICHT! Verletzung!

Nicht mehr als zwei Luftentfeuchter übereinanderstapeln.
AD 810 ist nicht stapelbar!
Luftentfeuchter gegen Kippen sichern.

Vorgehensweise

Luftentfeuchter bei 0^ bis +40^ lagern.

Entsorgung

ACHTUNG! Gefährung durch Materialien und Substanzen

Materialien sortenrein trennen und entsprechend ortlicher Vorschriften der Wiederverwertung zufahren.
Zur Entsorgung von Hilfs- und Betriebsstoffen die ortlichen Vorschriften und Angaben aus den Sicherheitsdatenblättern beachten.

Den Luftentfeuchter nicht dem Hausmull zufahren, sondern entsprechend den gesetzlichen Bestimmungen entsorgen.

EG-Konformitätserklärung

EG-Konformitätserklung im Sinne der Maschinenrichtlinie 2006/42/EG Anhang II 1.A

Hersteller: Dantherm GmbH

Oststrasse 148

22844 Norderstedt

Produkt: Luftentfeuchter

Blue Dry

Produkt-Nr: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810

Funktionsbeschreibung: Der Luftentfeuchter dient dem Entfeuchten der Luft bei Atmosphärendruck in geschlossenen Räumen.

Es wird ausdrücklich erklärt, dass das Produkt den einschlädigen Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EG Maschinenrichtlinie
2014/30/EU Richtlinie über die elektromagnetische Verträgelichkeit (EMV)

Folgende harmonisierte Normen wurden angewandt:

EN 60335-1:2012 EN 60335-2-40:2003

EN 60204-1:2006

EN378-2:2016

Für die Zusammenstellung der technischen Dokumentation bevollmächtigte Person:

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt den 16.10.2019

Manfred Föhlisch - Geschäftsführer

II. EN - OPERATING INSTRUCTIONS

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt, 16.10.2019

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt, 16.10.2019

Manfred Föhlisch, direktør

VII. NO - BRUKSANVISNING

Folgende harmoniserte standarder er anvendt:

EN 60335-1:2012

EN 60335-2-40:2003

EN 60204-1:2006

EN378-2:2016

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt, 16.10.2019

1	Fällbart handtag	5	Bärhandtag
2	Luftutlopp	6	Rullar
3	Apparatlöter	7	Ramar
4	Manöverpanel

Fig. 2: Bakifran

FÖRSIKTIG! Risk für skador!

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt den 16 oktober 2019

Manfred Föhlisch - VD

XI. ES- MANUAL DE INSTRUCCIONES

Fabrikant: Dantherm GmbH

Oststrasse 148

22844 Norderstedt

Product: luchtontvochtiger

Blue Dry

Productnr.: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810

Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt

Norderstedt, 16-10-2019

Technische Daten/Technical Data

	AD520	AD540	AD560	AD580	AD660	AD680
230 V / 50 Hz
W max.	350 W	650 W	850 W	1250W	850W	1250W
IP X4
46 dB /A	51 dB /A	53 dB /A	65 dB /A	53 dB /A	65 dB /A
525 /320 /360 mm	578 /330 /380 mm	720 /400 /450 mm	790 /450 /450 mm	900 /540 /500 mm	975 /600 /520 mm
18,7 kg	25 kg	35 kg	40 kg	40 kg	45kg
GWP / C O2	4 /0,0006 t	148 /0,047 t	148 /0,081 t	148 /0,126	148 /0,081 t	148 /0,126
Rotary
R1234yf /0,15 kg	R454c /0,32 kg	R454c /0,55 kg	R454c /0,85 kg	R454c /0,55 kg	R454c /0,85 kg
+1 °C - +34 °C
35 % - 99 %
-	-	-			-
250 m³/h	425 m³/h	454 m³/h	-	450 m³/h	-
340 m³/h	600 m³/h	630 m³/h	760 m³/h	630 m³/h	760 m³/h
7,0 l	7,0 l	14,0 l	14,0 l	14,0 l	14,0 l
17 l/24 h	34 l/24 h	52 l/24 h	76 l/24 h	52 l/24 h	76 l/24 h
8 l/24 h	17 l/24 h	22 l/24 h	35 l/24 h	22 l/24 h	35 l/24 h

AERIAL

Dantherm GmbH · Systeme zur Luftbehandlung

Oststraße 148·D-22844 Norderstedt

Phone [phone] · Telefax 526 879 20

E-Mail: [e-mail] · Internet: www.aerial.de
