AD 540 - Déshumidificateur Aerial - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur
Marque	Aerial
Modèle	AD 540
Capacité du seau	7,0 L
Vidange continue	Possible avec tuyau optionnel (Ø int. 12 mm)
Niveaux de ventilation	2 (Faible / Élevé)
Plage de réglage d'humidité	31 % à 70 % HR
Température de fonctionnement	1 °C à 34 °C (niveau 2) / 1 °C à 31 °C (niveau 1)
Alimentation électrique	230 V ~ 50 Hz (standard)
Réfrigérant	R290 (inflammable)
Poignée	Pliante
Compteur de puissance	Oui (MID)
Affichage	Numérique : humidité réelle, consigne, heures de fonctionnement
Arrêt automatique	Oui (seau plein ou humidité atteinte)
Filtre à air	Lavable ou remplaçable
Accessoires fournis	Seau, mode d'emploi
Accessoires optionnels	Kit pompe, kit point de rosée, tuyau de vidange
Service après-vente	AERIAL ou revendeur agréé

FOIRE AUX QUESTIONS - AD 540 Aerial

Comment vider le seau d'eau de condensation ?

Lorsque l'écran affiche Vider seau, éteignez l'appareil, débranchez la fiche, retirez le seau, videz-le et replacez-le correctement dans l'appareil.

Comment régler l'humidité souhaitée ?

Utilisez les touches fléchées (haut/bas) pour augmenter ou diminuer l'humidité de consigne par paliers de 1 % (appui bref) ou 5 % (appui long de 5 secondes).

Que faire si l'écran affiche 'Erreur' ?

Cela indique généralement un filtre encrassé. Nettoyez ou remplacez le filtre à air. Si le problème persiste, contactez le service après-vente AERIAL.

Puis-je utiliser un tuyau de vidange continu ?

Oui, un tuyau de vidange optionnel (Ø 12 x 2 mm) peut être raccordé à la tubulure de vidange à l'arrière. Assurez-vous que l'extrémité soit plus basse que le départ de la tubulure et évitez de plier le tuyau.

Comment nettoyer le filtre à air ?

Éteignez l'appareil et débranchez la fiche. Retirez le filtre, nettoyez-le à l'aspirateur ou à l'eau tiède savonneuse, rincez et séchez complètement avant de le remettre en place.

L'appareil ne démarre pas, que vérifier ?

Vérifiez que l'appareil est allumé, que la fiche est branchée et que la prise secteur est alimentée. Assurez-vous que le seau est bien en place et que la température ambiante est dans la plage de fonctionnement (1-34 °C).

Quelle est la température ambiante idéale pour cet appareil ?

Le déshumidificateur fonctionne entre 1 °C et 34 °C au niveau de ventilation 2, et entre 1 °C et 31 °C au niveau 1. Au-delà, un message d'erreur s'affiche et l'appareil s'arrête.

Comment changer la langue de l'écran ?

Débranchez puis rebranchez la fiche secteur. Maintenez la touche Info enfoncée pendant 5 secondes. Utilisez les touches fléchées pour sélectionner la langue souhaitée et attendez 3 secondes pour valider.

Que faire en cas de panne de pompe ? (AD 810 uniquement)

Ce modèle AD 540 ne possède pas de pompe intégrée. Pour les modèles AD 810, un message 'Pompe défectueux' apparaît ; contactez le service après-vente.

Où se trouve la plaque signalétique ?

La plaque signalétique est située sur le boîtier de l'appareil. Elle indique la variante exacte, le numéro de série et les caractéristiques électriques.

MODE D'EMPLOI AD 540 Aerial

1 Variantes des appareils 43
2 Vue d'ensemble des produits 44
3Vue d'ensemble du panneau de commande 45
4 A propos de ce mode d'emploi 46
5 Description du produit 46
6 Sécurité 46
7 Deballage 47
8 Transport et raccordement 47
9 Utilisation 49
10 Entretien et maintenance 50
11 Dépannage 51
12 Mise hors sevice, entreposage et élimination 52

Déclaration de conformité CE 53

1 Variantes des apparèils

Différentes variantes d'appareils sont décrites dans ce mode d'emploi. Les fonctions et l'utilisation sont quasiment identiques. La plaque signalétique indique la variante en présence. Vous trouvez de plus amples informations dans les caractéristiques techniques (page 128).

Variante	Caracteristiques principales..
AD 520 / AD 540	Poinnée pliante ; pieds de l'appareil ;seau 7,0 I
AD 560 / AD 580	Poinnées de transport ; 4 roulettes ;seau 14,0 I
AD 660 / AD 680	Chàssis ; 2 grandes roulettes ;seau 14,0 I
AD 810	Poinnées de transport ; 4 roulettes ; pompé fixe (pas deseau)

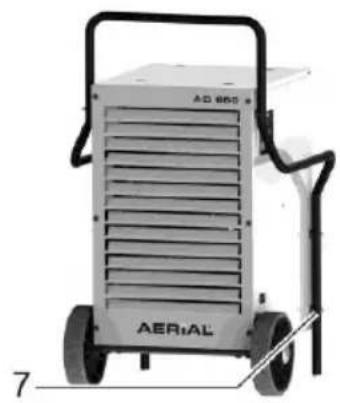

2 Vue d'ensemble des produits

Fig. 1: Vue de face

1	Poinnée pliante	5	Poinnée de transport
2	Sortie d'air	6	Roulettes
3	Pieds de l'appareil	7	Châtiss
4	Panneau de commande

Fig. 2: Vue arrrière

1	Sonde d'ambiance (derrière le filtré)	5	Prise secteur
2	Surface d'aspiration d'air avec filtré	6	Seau
3	Tubulure de vidange pour un tuyau de vidange optionnel	7	Porte-filtre
4	Raccordements pour kit de pompé/ kit point de rosée (accessoire optionnel)	8	Point de commande de pompe (AD 810 uniquement) avec prise Amphenol pour kit point de rosée et tubulure de raccordement

3Vue d'ensemble du panneau de commande

Fig. 3: Vue d'ensemble

1	Compteur de puis-sance (MID) (pas pour AD 810, ici le compteur est dans l'écran)
2	Humidité ambiente réelle
3	Humidité ambiente de consigne
4	Réduire l'humidité ambiente
5	Touche Info
6	Marche/Arrêt
7	Réglage du ventilateur
8	Augmenter l'humidité ambiente
9	Heures de fonctionnement
10	Écran

Touches	Appuyer brièvement	Appuyer pendant 5 s	Écran
	Abaisser/augmenter l'humidité ambiente par paliers de 1%	Abaisser/augmenter l'humidité ambiente par paliers de 5%
	Dans le menu « Langue » : Sélectionner la langue
	Mise en marche/arrêt du déshumidificateur		Start 45% 12345h Stop
	Changement des niveaux de ventilation Niveau 2: performance élevée du ventilateur Niveau 1: performance BASSE du ventilateur		Ventilateur niveau 2 Ventilateur niveau 1
	Si la fiche secteur a été débranchée et rebranchée au préalable : Affichage de la langueu		Langue Français

4 A propos de ce mode d'emploi

Ce mode d'emploi ne doit pas etre reproduit, duplique ou distribue sans l'accord ecrit du fabricant.

Important: Lire attentivement avant l'utilisation. Conserver pour une referencia future.

5 Description du produit

Le déshumidificateur régule l'humidité dans la pierce. L'eau de condensation qui en résultat est recueillie dans unseau ou pompée par une pompe interne (AD 810 uniquement)

Contenu de la livraison

Deshumidificateur
Seau (dans I*appareil)
Mode d'emploi
AD 810 seulement: Tuyau de vidange 14 × 2 ~mm ; raccord rapide, collier de serrage 10 - 16 ~mm

Accessoires optionnels

Kit de pompe
Kit de point de rosée
■ Console murale pour AD 520/540
Tuyau de vidange

Plaque signalétique

La plaque signalétique se trouve sur le boîtier.

6 Sécurité

Utilisation conforme aux prescriptions et conditions d'utilisation

Le déshumidificateur sert à déshumidifier l'air à la pression atmosphérique dans des espaces interieurs fermés tels que caves, garages ou entreprises.

Le déshumidificateur ne doit être installé, utilise et stocké que dans des locaux d'une surface au sol supérieure à 4 m2.

Le déshumidificateur ne doit être utilisé que conformément aux caractéristiques techniques (page 128).

Le déshumidificateur ne doit pas être utilisé par des personnes avec des facultés physiques, sensorielles ou psychologiques limitées ou par des enfants.

Chaque utiliser doit avoir lu et compris le mode d'emploi.

Utilisation erronee previsible

Le déshumidificateur ne doit pas être utilisé :

■ dans des pieces avec un risque d'explosion.

■ dans des pieces avec une atmophère agressive (p. ex. du fait de produits chimiques).
■ dans des pieces avec de l'eau dont le pH se situe entre 7,0 et 7,4.
■ dans des pieces avec du sel ou des liquides avec une teneur en Sel >1% par ex. les bains de saumure.
- dans les pièces avec de l'air traité à l' ozone, avec une concentration des solvants élevée ou avec une pollution par la poussière élevé.

Consignes generales de sécurité

AVERTISSEMENT! Risques d'exploitation, de brûlures et d'empoisonnement par lesFluides frigorigènes!

L'appareil contient un frigorigène inodore et inflammable qui, s'il n'est pas manipulé correctement, peut provoquer des explosions, des incendies, des blessures et des empoisonnements. Le circuit frigorifique est sous pression.

Ne pas utiliser d'objets pour accélérer le processus de dégivrage.
Ne pas entreposer le déshumidificateur dans des pieces avec des sources d'inflammation permanentes comme des flammes nues, des apparils à gaz allumés ou des apparils de chauffage électrique.
Ne pasencer ou bruler le déshumidificateur.
N'utiliser l'appareil que avec une surface au sol supérieure a 4 m2.
Les travaux sur le circuit frigorifique ne doivent etre effectues que par le fabricant ou par du personnel qualifie et autorise par lui. Avant toute intervention sur le circuit frigorifique, celui-ci doit etre décharge sur les dispositifs prevus.Avant toute intervention sur le cir

cuit frigorifique, celui-ci doit etre décharge sur les dispositifs prevus.

Respecter les reglementations nationales en vigueur pour les installations à gaz.
Ne pas vidanger le frigorigène ni le jeter dans les ordures menagères.
Eviter le contact avec le réfrigérant.

AVERTISSEMENT! Électrocution!

Les travaux sur des composants conducteurs de tension ou l'eau sur des composants conducteurs de tension peuvent provoquer des décharges électriques mortelles.

Eviter tout contact entre l'eau et les composants conducteurs de tension.
Eteindre le déshumidificateur et débrancher la fiche secteur avant de changer l'emplacement de l'appareil.
Vider le réservoir collecteur d'eau avant chaque changement d'emplacement.
Les travaux sur les composants électriques ne doivent être effectuels que par le fabricant ou du personnel autorisé.

7 Déballage

Méthode

1. Vérifier l'intégralité de la livreaison. En cas de dommages ou de livreaison incomplete, contactez votre revendeur.
2. Retirer l'emballage et le jeter conformément à la reglementation locale.

AVERTISSEMENT! Risque d'écrasement en cas de déséquilibre!

Transporter le déshumidificateur verticallement et le protégger contre le basculement ou le glissement.
Installer le déshumidificateur sur des surfaces planes et fermes.

AVERTISSEMENT! Risque d'écrasement ou de coupure parpé-nétration dans la grille du contrôle à air!

Transporter le déshumidificateur par les poignées.
Ne pasmettrelesmains dansle fittre a air.

PRUDENCE! Risque d'écrasement ou de dommages ergonomiques lors du transport du déshumidificateur!

Transporter le déshumidificateur par les poignées.
Transporter les apparèils lourds à deux personnes.

Méthode

1. S'assurer que leseau est vide ou que I'eau de condensation est pompée (AD 810).
2. S'assurer que le tuyau de vidange (optionnel) et le cable secteur sont débranchés de l'appareil.
3. AD 560/AD 580/AD 810: Relâcher les freins des roulettes.
4. Transporter le déshumidificateur jusqu'au lieu d'utilisation. Transporter les appareils lourds sans roulettes/roues à deux personnes.
5. AD 560/AD 580/AD 810: Serrer les freins sur les roulettes pour sécuriser l'appareil.

REMARQUE: L'air doit circuler librement.. Ne pas couvrir les évén s'daération. L'espace libre devant la sortie d'air et le filtre à air doit être d'au moins 1 m.

Prévoir des seaux

Ne s'applique pas à l'AD 810 ou seulement si un tuyau de vidange optionnel est raccordé.

Méthode

Pousser leseau dans le déshumidificateur.

AD 810: Raccorder le tuyau de vidange

Pour l'appareil AD 810, le tuyau de vidange fourni doit obligatoirement etre raccorde.

ATTENTION! Performance insuffisante de l'appareil!

Ne pas plier le tuyau de vidange.
Ne pas placer d'objet sur le tuyau.

Méthode

1. Fixer le raccord rapide sur le tuyau de vidange et le sécuriser à l'aide du collier de serrage.
2. Fixer le tuyau de vidange fourni à l'arrière de l'appareil sur la tubulure de raccord.
3. Éloigner le tuyau de vidange du déshumidificateur et le faire passer dans un siphon ou un recipient approprié (différence de hauteur maximale : 4 m).

Raccorder le tuyau de vidange optionnel

Si nécessaire, l'eau de condensation peut être evacuée de tous les apparciels (sauf AD 810) au moyen d'un tuyau de vidange只想 que dans leseau. Proceder comme suit:

ATTENTION! Performance insuffisante de l'appareil !

Ne pas insérer l'extrémité du tuyau dans l'eau (refoulement d'eau possible).
Ne pas plier le tuyau de vidange.
Ne pas placer d'objet sur le tuyau.

Méthode

1. Retirer leseau.

2. Fixer un tuyau approprié (12 x 2 mm) à l'aide d'un collier de serrage sur la tubulure de vidange.

1. S'assurer que l'extrémité du tuyau est plus BASSE que le début du tuyau sur la tubulure de vidange. Pente d'au moins 5% (5 cm/mètre).
2. Pousser la plaque de recouvrement supérieure devant l'évidement. Pour ce faire, desserrer la vis de la plaque de recouvrement et pousser la plaque de recouvrement vers la gauche.

1. Acheminer l'extrémité du tuyau dans un siphon ou un recipient approprié.

Raccordementélectrique

Méthode

1. Veiller à ce que la tension secteur corresponde à la tension de raccordement indiquée dans les caractéristiques techniques.
2. Veiller à ce que la prise de courant et l'alimentation secteur soient suffisamment protégées par un fusible.

3. Installer un disjoncteur différentiel dans les pieces humides ou sur les chantiers.

4. Veiller à ce que la fiche secteur soit adaptée à la prise de courant du bâtiment.

5. S'assurer que la prise utilisée soit mise à la terre.

9 Utilisation

Régler la langue

Méthode

1. S'assurer que le déshumidificateur est étéint et que la fiche secteur est débranchée.

2. Brancher la fiche secteur.

3. Appuyez sur la touche et la mainenir enfoncée pendant 5 secondes.

4. L'écran affiche la langue actuelle.
5. Régler la langue souhaite à l'aide des touches fléchéées
6. Patienter 3 secondes jusqu'à ce que la langue seLECTIONnée ne clignote plus. La langue ne peut pas etre modifiée pendant le fonctionnement.

Déshumidifier la piece

REMARQUE: Laisser le déshumidificateur reposer dans sa position finale pendant environ 15 minutes avant la mise en service, après le transport et après un stockage prolongé.

Méthode

1. Veiller à ce que l'eau de condensation puisse être evacuée par un tuyau de vidange ou dans leseau.

2. Appuyer sur la touche

« Démarrage » clignote à l'écran. Le fonctionnement démarre. Aucune opération n'est possible tant que l'affichage « Arrêt » ou « Démarrage » clignote. "Stop".

1. Regler l'humidité souhaïée à l'aide des

touches fléchées. Le dé

shumidificateur ne démarre que si l'humidité ambiante réelle est supérieure à l'humidité ambiante de consigne.

1. Sélectionner le niveau du ventilateur.

Pour ce faire, appuyer sur la touche

Le déshumidificateur fonctionne jusqu'à ce que l'humidité ambiente de consigne soit atteinte ou que leseau soit plein, puis le fonctionnement s'arrête.

Vider leseau

L'affichage indique « Viderseau »

Méthode

1. Vider leseau.

Humidité atteinte

L'affichage indique « Humidité atteinte »

L'humidité ambiante de consigne régée est inférieure à l'humidité ambiante réelle.

Méthode

Si nécessaire, réduire l'humidité ambiente de consigne ou régler l'appareil sur un fonctionnement continu (fonctionnement continu de 31% à 70% ).

AD 810: pomper l'eau

Si nécessaire, l'eau de condensation peut être pompée de la manière suivante :

Méthode

1. S'assurer que le tuyau de vidange s'écoule dans un siphon ou un écipi-ent approprié.
2. Mettre la pompe en marche au point de commande. Appuyer sur l'interrupteur à bascule et le maintainir enforcé jusqu'à ce que l'eau de condensation soit pompée.

Eteindre

Méthode

1. Si nécessaire, vider leseau ou pomper I'eau de I'AD 810.
2. Appuyer sur la touche

10 Entretien et maintenance

AVERTISSEMENT! Damages causés à la santé par la poussière!

Nettoyer le déshumidificateur et le filtré à air compré uniquement dans un environnement ouvert.
Porter un masque et des lunettes de protection.

Les produits de nettoyage peuvent endommager les surfaces. N'utiliser que des détergents doux.
N'utiliser que des pieces de rechange d'origine approvées.

Nettoyage et inspection

Méthode

1. Éteindre le déshumidificateur.
2. Débrancher la fiche secteur.
3. Retirer et nettoyer le filtré à air (par ex. avec un aspirateur) ou le remplacer.
4. Insérer le filtrre neuf ou nettoyé. N'utiliser que des filtrres d'origine.
5. Brancher le cable secteur.
6. Allumer le déshumidificateur si nécessaire.

Pièces de recharge et service après-venture

Si vous avez des questions concernant le déshumidificateur ou si vous avez besoin

de pieces de rechange, contactez un revendeur agreé ou le service AERIAL.

11 Dépannage

En cas de dysfonctionnement, vérifier les points suivants. Si nécessaire, contacter le service après-vente AERIAL.

AVERTISSEMENT! Risque

d'empoisonnement par réfrigérant, de brû-lures, décrasement ou d'électrocution lors des travaux de maintenance!

Les travaux de réparation ou de remise en état ne doivent être effectuels que par le fabricant ou du personnel autorisé.
En cas de dysfonctionnement, eteindre le déshumidificateur et s'assurer qu'il ne sera pas remis en marche.
Laisser les composants chauds refroidir suffisamment avant d'effectuer des travaux sur ces composants.

Messages d'erreur

Affichage à l'écran	Cause possible	Remède
Erreur	Filtre encrassé.	Nettoyer le filtré ou le rempla-cer si nécessaire.
	Appareil défectueux.	Contacter le service après-venture AERIAL.
Pompe défectueux	Pompe défectueuse.	Contacter le service après-venture AERIAL.
Temp. Ambiante35 °C	Temperature extérieure < 1 °C ou > 34 °C (niveau ventilateur 2) ou. < 1 °C ou > 31 °C (niveau ventilateur 1)	L'appareil redémarre automa-tiquement dés que la tempéra-ture dépasse à nouveau 5 °C ou < 30°C.
Default de capt.	Sonde d'ambiance défectueuse	Contacter le service après-venture AERIAL.

Dysfonctionnements

Problème	Cause possible	Remède
Le déshumidificateur a une performance de déshumidification faible ou nulle.	Le filtré à air est encrassé. Le déshumidificateur ne recoit pas assez d'air. Les filtrres sales peuvent endommager l'appareil à long terme.	Nettoyer le filtré ou le repla-cer si nécessaire.
Le déshumidificateur est hors service / le ventilateur et le compresseur ne fonctionnent pas.	Le déshumidificateur est éteint.	Allumer le déshumidificateur.
	Le déshumidificateur n'est pas alimenté en courant.	Vérifier l'alimentation élec-trique.

12 Mise hors sevice, entreposage et elimination

Mise hors service

Méthode

1. Éteindre le déshumidificateur.
2. Vider leseau ou pomper I'eau (AD 810).
3. Debrancher la fiche secteur.
4. Couvrir le déshumidificateur avec un chiffon pour le protégé de la poussière.

Entreposage

PRUDENCE! Blessure!

Ne pas empiler plus de deux déshumidificateurs l'un sur l'autre.
L'AD 810 n'est pas empilable!
Protégé le déshumidificateur contre le basculement.

Méthode

Entreposer le déshumidificateur entre 0^ et +40^ .

Élimination

ATTENTION! Danger du aux matieres et substances

Trier les matériaux par type et les recycler selon les règlements locaux.
Pour l'élimination des matières auxiliaires et de service, respecter les réglementations locales et les informations figurant sur les fiches de données de sécurité.

Ne pas jeter le déshumidificateur avec les ordures menagères, mais l'éliminer conformément à la législation en vigueur.

Déclaration de conformité CE

Déclaration de conformité CE au sens de la directive Machines 2006/42/CE Annexe II 1.A

Fabricant: Dantherm GmbH Oststrasse 148 22844 Norderstedt Produit: Déshumidificateur Blue Dry N° d'article: AD520 / D540 / AD560 / AD580 / AD660 / AD680 / AD810 Le déshumidificateur sert à déshumidifier l'air à la pression atmosphérique dans des pièces fermées.

Il est expressément indiqué que le produit est conforme aux dispositions en vigueur des directives suivantes: • 2006/42/EG Directive Machines • 2014/30/EU Directive sur la compatibilité electromagnétique (CEM)

Les normes harmonisées suivantes ont été appliquées: EN 60335-1:2012 EN 60335-2-40:2003 EN 60204-1:2006 EN378-2:2016

Personne autorisée à étabir la documentation technique: Manfred Föhlisch - Oststrasse 148 - 22844 Norderstedt Norderstedt, le 16/10/2019 Manfred Föhlisch - Gérant

VI. DA-BETJENINGSVEJLEDNING
