Producttype	Elektronische polsbloeddrukmeter
Model	PC-BMG 3018 (KD-738BR)
Meetmethode	Oscillometrisch, automatisch opblazen en meten
Afmetingen (L x B x H)	Ongeveer 83 x 64 x 28 mm
Gewicht (zonder batterijen)	Ongeveer 111 g
Omtrek van de manchet	14 – 19,5 cm
Voeding	2 batterijen 1,5 V type AAA / Micro / LR03
Meetbereik druk	0 – 300 mmHg (manchet); systolisch 60 – 260 mmHg; diastolisch 40 – 199 mmHg
Meetbereik polsslag	40 – 180 slagen/min
Nauwkeurigheid druk	± 3 mmHg
Nauwkeurigheid polsslag	± 5%
Geheugen	2 x 60 metingen met datum en tijd
Hoofdfuncties	Automatische meting, detectie van onregelmatige hartslagen, WHO-classificatie (kleurindicator), berekening van het gemiddelde van de laatste 3 metingen
Weergave	LCD-scherm met datum, tijd, druk, polsslag, batterij-indicator
Bedrijfstemperatuur	+10 °C tot +40 °C / ≤85% RH
Opslagtemperatuur	-20 °C tot +50 °C / ≤85% RH
Classificatie	Interne voeding, type BF, IP22 (vingers en spatwater), continu bedrijf
Reiniging en onderhoud	Reinig het apparaat met een zachte droge of licht vochtige doek (water, verdunde alcohol of zeep); desinfecteer de manchet met ethylalcohol 75-90%
Veiligheid	Niet gebruiken bij pasgeborenen, kinderen, zwangere vrouwen of personen allergisch voor plastic/rubber; deel de manchet niet; stop bij ernstige aritmie
Reserveonderdelen en repareerbaarheid	Manchet niet verwijderbaar; geen door de gebruiker te repareren onderdelen; prestatietest aanbevolen elke 2 jaar
Inhoud van de levering	Bloeddrukmeter, manchet, batterijen, gebruiksaanwijzing
Normen	IEC 60601-1, IEC 60601-1-2, IEC 80601-2-30, EN 1060-1/3, ISO 81060-2

Veelgestelde vragen - PCBMG 3018 ProfiCare

Hoe plaats ik de batterijen?

Open het batterijdeksel aan de achterkant van het apparaat. Plaats 2 AAA-batterijen met de juiste polariteit. Sluit het deksel. Gebruik nieuwe alkalinebatterijen, geen oplaadbare batterijen.

Hoe stel ik de datum en tijd in?

In de klokmodus drukt u tegelijkertijd op de knoppen START en MEM. De maand knippert; druk op START om naar dag, uren, minuten te gaan. Gebruik MEM om de waarde te verhogen. Wanneer de minuten knipperen, druk op START om te bevestigen.

Hoe plaats ik de manchet correct?

Plaats de manchet om de naakte pols, 1-2 cm van het gewricht, aan de handpalmzijde. Matig aanspannen: niet te los en niet te strak. Ga zitten, leg de arm op een tafel, handpalm omhoog, manchet op harthoogte.

Wat te doen als het scherm 'Er 1' of 'Er 2' toont?

Deze codes geven aan dat de systolische druk (Er 1) of diastolische druk (Er 2) niet is gedetecteerd. Controleer de positie van de manchet, blijf stil en stil, en herhaal de meting. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoeveel metingen kan ik opslaan?

Het apparaat kan maximaal 120 metingen opslaan (2 banken van 60), elk met datum en tijd. U kunt het gemiddelde van de laatste drie metingen van elke bank weergeven.

Wat betekent het symbool voor onregelmatige hartslag?

Het knipperende symbool (♥) geeft aan dat er een onregelmatige pols (aritmie) is gedetecteerd. Het resultaat kan minder betrouwbaar zijn. Raadpleeg uw arts voor een nauwkeurige evaluatie.

Hoe interpreteer ik de kleuren op het scherm?

De kleurindicator classificeert de druk volgens de WHO: groen (optimaal tot normaal), geel (hypertensie niveau 1), oranje (niveau 2), rood (niveau 3). Dit dient als referentie, niet als medische diagnose.

Kan ik dit apparaat gebruiken tijdens de zwangerschap?

Zwangere vrouwen of vrouwen met pre-eclampsie moeten voor gebruik hun arts raadplegen. Er zijn geen klinische onderzoeken uitgevoerd bij deze populatie. Het wordt afgeraden voor pasgeborenen en kinderen.

Hoe reinig ik de bloeddrukmeter en de manchet?

Reinig de monitor met een zachte droge of licht vochtige doek met water, verdunde alcohol of zeep. Voor de manchet: veeg de binnenkant af met een doek gedrenkt in ethylalcohol 75-90% en laat aan de lucht drogen. Niet onderdompelen.

Wat te doen als het apparaat 'HI' of 'Lo' toont?

Deze meldingen geven aan dat de gemeten druk buiten het meetbereik ligt (respectievelijk te hoog of te laag). Raadpleeg een arts en controleer de meetprocedure. Het alarm is vooraf ingesteld en kan niet worden uitgeschakeld.

GEBRUIKSAANWIJZING PCBMG 3018 ProfiCare

Gebruiksaanwijzing....Pagina 34

Dank u voor het kiezen van ons product. We hopen dat u veel plezier aan het gebruik van het apparaat zult beleven.

Inhoud

Overzicht van de bedieningselementen....3

Belangrijke informatie 35

Inhoud en schermindicatoren ....36

Beoogd gebruik....36

Contra-indicatie 36

Productbeschrijving....37

Specificaties....38

Opmerkingen....39

Setup en operationele procedures ....43

1. Batterijen plaatsen 43

2. Klok- en datuminstelling ....44

3. De manchet op de meter aansluiten....45

4. De manchet aanbrengen....45

5. Lichaamshouding tijdens meting....46

6. Uw bloeddruk aflezen....46

7. Opgeslagen resultaten weergeven 48

8. Metingen uit het geheugen verwijderen....50

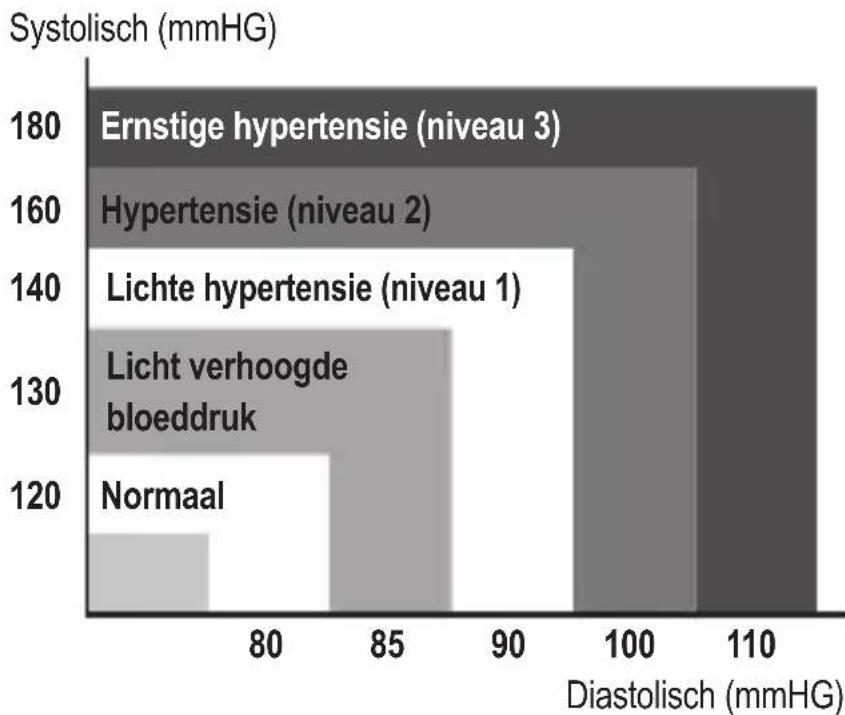

9. Beoordeling van hoge bloeddruk voor volwassenen....50

10. Technische alarm beschrijving ....52

11. Problemen oplossen (1)....53

12. Problemen oplossen (2)....54

Onderhoud 55

Verklaring van de symbolen op eenheid ....57

Informatie over elektromagnetische compatibiliteit ....59

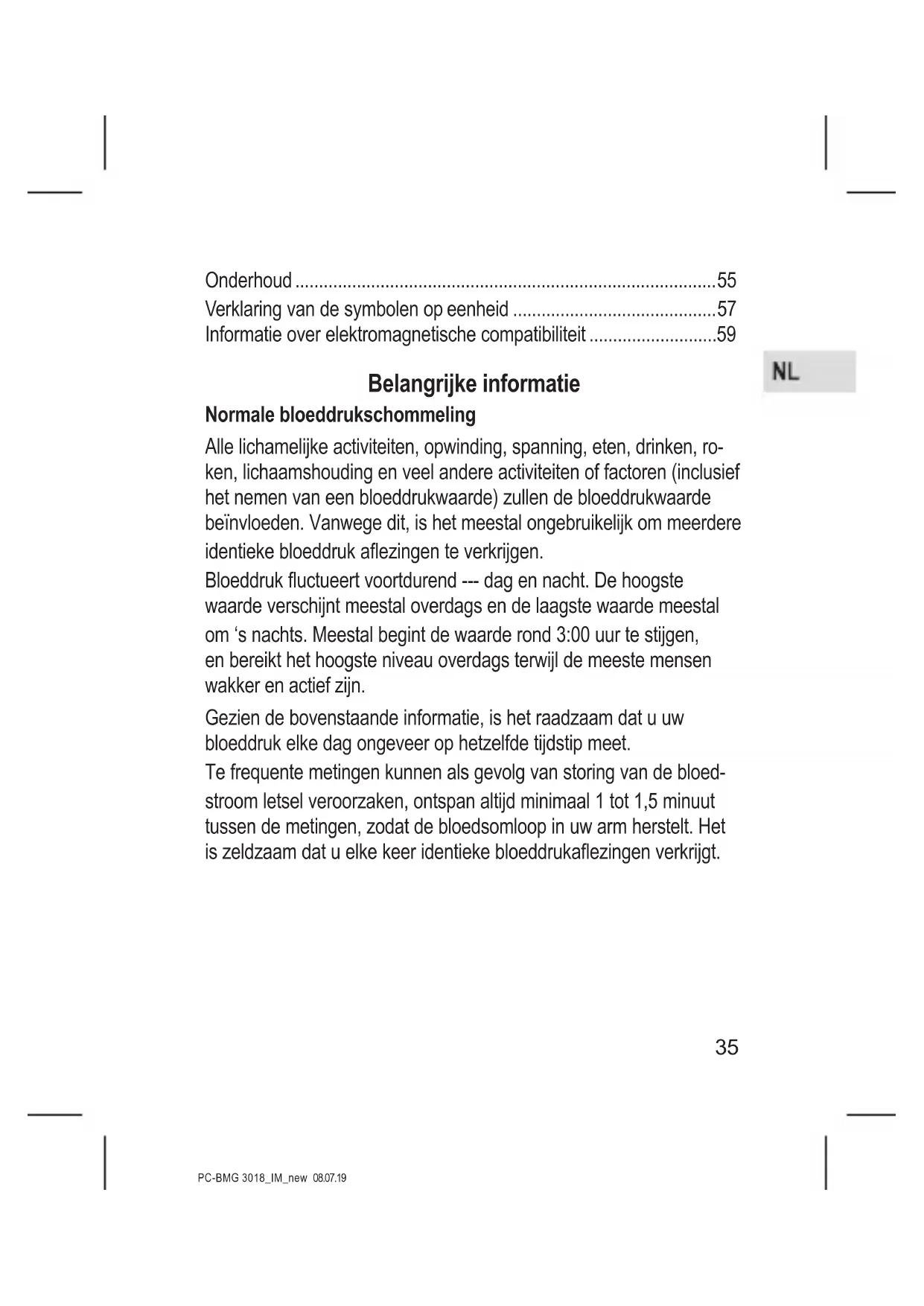

Belangrijke informatie

Normale bloeddrukschommeling

Alle lichamelijke activiteiten, opwinding, spanning, eten, drinken, roken, lichaamshouding en veel andere activiteiten of factoren (inclusief het nemen van een bloeddrukwaarde) zullen de bloeddrukwaarde beïnvloeden. Vanwege dit, is het meestal ongebruikelijk om meerdere identieke bloeddruk aflezingen te verkrijgen.

Bloeddruk fluctueert voortdurend --- dag en nacht. De hoogste waarde verschijnt meestal overdags en de laagste waarde meestal om 's nachts. Meestal begint de waarde rond 3:00 uur te stijgen, en bereikt het hoogste niveau overdags terwijl de meeste mensen wakker en actief zijn.

Gezien de bovenstaande informatie, is het raadzaam dat u uw bloeddruk elke dag ongeveer op hetzelfde tijdstip meet.

Te frequente metingen kunnen als gevolg van storing van de bloedstroom letsel veroorzaken, ontspan altijd minimaal 1 tot 1,5 minuut tussen de metingen, zodat de bloedsomloop in uw arm herstelt. Het is zeldzaam dat u elke keer identieke bloeddrukaflezingen verkrijgt.

Inhoud en schermindicatoren

1 MEM-toets
2 START-toets
3 Manchet
4 Batterijvak
5 Kleuindicator
6 LCD-display
7 Geheugenindicator
8 Datum / Tijd-display (afwisselend)
9 Systolische druk
10 Diastolische druk / polsslag-display (afwisselend)
11 "Klaar om op te pompen"-indicator
12 Onregelmatige hartslag-symbool
13 Bloeddrukniveau classificatie-indicator
14 Lege batterijindicator

Beoogd gebruik

De volledig automatische elektronische bloeddrukmeter is voor gebruik door medische professionals of thuis. Het is een niet-invasief bloeddruk-meetsysteem, bedoeld om de diastolische en systolische bloeddruk en polsslag met behulp van een niet-invasieve techniek van een volwassen persoon te meten, waarbij een opblaasbare manchet rond de pols wordt gewikkeld.

Contra-indicatie

Het is niet geschikt om deze elektronische bloeddrukmeter voor mensen met ernstige aritmie te gebruiken.

Productbeschrijving

Op basis van oscillometrisch methodologie en een silicium geïntegreerde druksensor, kunnen bloeddruk en hartslag automatisch en niet-invasief gemeten worden. De LCD-display zal bloeddruk en hartslag weergeven. De meest recente 2 × 60 metingen kunnen in het geheugen met datum- en tijdstempel worden opgeslagen. De meter kan ook de gemiddelde lezing van de laatste drie metingen weergeven.

De elektronische bloeddruk meters voldoen aan de onderstaande nor- men: IEC 60601-1 Edition 3.1 2012-08 / EN 60601-1: 2006 / A1: 2013 (Medische elektrische apparatuur -- Deel 1: Algemene voorschriften inzake basisnormen voor de veiligheid en essentiële prestaties), IEC 60601-1-2: 2014 / EN 60601-1-2: 2015 (Medische elektrische apparatuur -- Deel 1-2: Algemene voorschriften inzake basisnormen voor de veiligheid en essentiële prestaties - Secundaire norm: Elek- tromagnetische compatibiliteit - Voorschriften en proeven), IEC 80601-2-30: 2009 + AMD1: 2013 / EN 80601-2-30: 2010 / A1: 2015 (Medische elektrische apparatuur -- Deel 2-30: Bijzondere voorschrif- ten voor de basisnormen voor de veiligheid en essentiële prestaties van geautomatiseerde niet-invasieve bloeddruk meters), EN 1060-1: 1995 + A2: 2009 (Niet-invasieve bloeddruk meters -- Deel 1: Algemene eisen), EN 1060-3: 1997 + A2: 2009 (Niet-invasieve bloeddruk meters -- Deel 3: Aanvullende eisen voor elektro-mechani- sche bloeddruk-meetsystemen), ISO 81060-2: 2013 (Niet-invasieve bloeddruk meters - Deel 2: Klinische validatie van automatische type metingen).

Specifications

1. Naam van het product: Bloeddrukmeter
2. Model: PC-BMG 3018 (KD-738BR)
3. Classificatie: Intern gevoed, Type BF toegepast onderdeel, IP22 (1. Beveiliging tegen het aanraken met een vinger en binnendringen van vreemde voorwerpen met ∅ ≥ 12,5 mm; 2. Beveiliging tegen druipend water als de behuizing zich onder een hoek van 15° bevindt), geen AP of APG, continue werking
4. Apparaatafmetingen: ong. 83 mm × 64 mm × 28 mm
5. Omtrek van manchet: 14 cm - 19,5 cm
6. Gewicht: ong. 111 g (excl. batterijen)
7. Meetmethode: Oscillometrisch methode, automatische inflatie en meting
8. Geheugenomvang: 2 × 60 metingen met tijd- en datumstempel
9. Voedingsbron: Batterijen: 2 × 1,5 V = type AAA • Micro • LR03
10. Meetbereik:

Manchetdruk: 0 - 300 mmHg

Polsslag: 40 - 180 slagen / minuut

1. Nauwkeurigheid:

Druk: ± 3 mmHg

Polsslag: ± 5 %

1. Omgevingstemperatuur voor gebruik:

$$ + 1 0 ^ {\circ} \mathrm{C} \sim + 4 0 ^ {\circ} \mathrm{C} (+ 5 0 ^ {\circ} \mathrm{F} \text { tot } + 1 0 4 ^ {\circ} \mathrm{F}) $$

1. Omgevings luchtvochtigheid voor gebruik: ≤ 85 % RV

2. Omgevingstemperatuur voor opslag en vervoer:

$$ - 2 0 ^ {\circ} \mathrm{C} \sim + 5 0 ^ {\circ} \mathrm{C} (- 4 ^ {\circ} \mathrm{F} \text {tot} + 1 2 2 ^ {\circ} \mathrm{F}) $$

1. Omgevingsluchtvochtigheid voor opslag en vervoer: ≤ 85 % RV
2. Omgevingsdruk: 80 kPa tot 105 kPa
3. Levensduur batterij: ong. 270 metingen
4. Omvang van de levering: Pomp, klep, LCD, manchet, sensor

Opmerkingen

1. Lees alle informatie in de handleiding en alle overige literatuur in de doos alvorens de eenheid te gebruiken.
2. Blijf stil, kalm en rust 5 minuten vóór de bloeddrukmeting.
3. De manchet moet op dezelfde hoogte als uw hart worden geplaatst.
4. Tijdens de meting, spreek niet en verplaats uw lichaam en arm niet.
5. Meet telkens om dezelfde pols.
6. Ontspan altijd ten minste 1 of 1,5 minuut tussen de metingen om de bloedsomloop in uw arm te herstellen. Langdurige over-inflatie (manchetdruk hoger dan 300 mmHg of langer dan 3 minuten boven 15 mmHg gehouden) van de blaas kan ecchymoma van uw arm veroorzaken.
7. Raadpleeg uw arts als u enige twijfel over onderstaande gevallen hebt:

1) Het aanbrengen van de manchet over een wond of ontstekingsziekten;
2) Het aanbrengen van de manchet op een ledemaat waar intravasculaire toegang of therapie, of een arterio-veneuze shunt (AV), aanwezig is;
3) Het aanbrengen van de manchet op de arm aan de zijkant van een mastectomie;

NL

4) Tegelijkertijd gebruikt met andere medische controleapparatuur op de dezelfde ledemaat;
5) Noodzaak om de bloedomloop van de gebruiker te controleren.

1. ⚠️Deze elektronische bloeddrukmeter is ontworpen voor volwassenen, en mag nooit worden gebruikt voor zuigelingen en jonge kinderen. Raadpleeg uw arts of andere zorgverleners voor gebruik op oudere kinderen. Zwangere vrouwen, met inbegrip van patiënten met pre-eclampsie moeten altijd overleggen met hun arts alvorens de bloeddrukmeter te gebruiken.

2. Gebruik dit apparaat niet in een bewegend voertuig, dit kan tot foutieve meting leiden.

3. Bloeddrukmetingen bepaald door deze meter zijn gelijkwaardig aan de metingen die door een getrainde waarnemer zijn verkregen met behulp van de manchet /stethoscoop auscultatie-methode, binnen de grenzen voorgeschreven door de American National Standard Institute, elektronische of geautomatiseerde bloeddrukmeters.

4. Gebruik van het apparaat naast of bovenop andere apparaten dient voorkomen te worden omdat dit kan leiden tot onjuiste werking. Informatie over mogelijke elektromagnetische of andere interferentie tussen de bloeddrukmeter en andere apparaten, samen met advies over het vermijden van dergelijke interferentie, vindt u in het deel "Informatie over elektromagnetische compatibiliteit". We raden aan om de bloeddrukmeter 10 meter van andere draadloze apparaten zoals WLAN eenheid, magnetron, etc. te houden.

5. Als een onregelmatige hartslag (IHB) van gewone aritmieën in de procedure van de bloeddrukmeting wordt ontdekt, wordt dit "♥" teken weergegeven. Onder deze voorwaarde, kunnen de elektronische sfygmomanometers blijven werken, maar de resultaten kunnen niet nauwkeurig zijn, het wordt voorgesteld dat u uw arts voor een accurate beoordeling consulteert.

Er zijn 2 condities waaronder het signaal van IHB wordt getoond:

(IHB = IRREGULAR HEARTBEAT = onregelmatige hartslag)

1) De coëfficiënt van variatie (CV) van de pulsen is >25 %.
2) De afwijking van de volgende pulsperiode is ≥ 0,14 s, en het aantal van dergelijke pulsen bedraagt meer dan 53 % van het totale aantal gemeten pulsen.

1. Gebruik geen andere manchet dan de door fabrikant geleverde, anders kan het biocompatibel gevaar meebrengen en kan in een meetfout resulteren.
2. ⚠ De meter kan mogelijk niet aan de prestatiespecificaties voldoen of veroorzaakt een gevaar voor de veiligheid als het buiten het temperatuur- en luchtvochtigheidbereik opgegeven in de specificaties, wordt opgeslagen of gebruikt.
3. ⚠ Deel de manchet niet met andere besmettelijke personen om kruisinfectie te voorkomen.
4. Deze apparatuur is getest en in overeenstemming bevonden met de limieten voor een Klasse B digitaal apparaat, in overeenstemming met Deel 15 van de FCC-regels. Deze beperkingen zijn bedoeld om een redelijke bescherming tegen schadelijke storing in een huisinstallatie te bieden. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en indien niet volgens de instructies geïnstalleerd en gebruikt, kan schadelijke storing

voor de radiocommunicatie ontstaan. Dit is echter geen garantie dat in een bepaalde installatie geen storing zal optreden. Indien deze apparatuur schadelijke storing in radio- of televisieontvangst veroorzaakt, die kan worden vastgesteld door de apparatuur in en uit te schakelen, wordt de gebruiker gevraagd om de storing te proberen te verhelpen middels één of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw uit of verplaats het.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit het apparaat aan op een stopcontact op een andere groep dan waarop de ontvanger is aangesloten.

• Raadpleeg de verkoper of een ervaren radio / tv-monteur.

• Metingen zijn niet mogelijk bij patiënten met vaak voorkomende hartritmestoornissen.

• Het apparaat is niet bedoeld voor gebruik bij te vroeg geborenen, kinderen of zwangere vrouwen. (Er zijn geen klinische tests uitgevoerd op te vroeg geborenen, kinderen of zwangere vrouwen.)
• Beweging, beven of rillen kan invloed hebben op het resultaat van de meting.
• Het apparaat mag niet toegepast worden op patiënten met slechte perifere doorbloeding, merkbare lage bloeddruk of een lage lichaamstemperatuur (er is dan een te lage bloedstroom naar de meetpositie).
• Het apparaat kan niet toegepast worden bij patiënten met een kunsthart en -long (er is geen polsslag).
• Neem contact op met uw arts wanneer u last heeft van een van de volgende aandoeningen: hartritmestoornissen zoals atriale of ventriculaire premature hartslagen of atriale fibrillatie, arteriale

sclerose, slechte perfusie, diabetes, zwangerschapsvergiftiging, nierziektes.

1. Als u allergisch bent voor plastic / rubber, gebruik dit apparaat dan niet.
2. De patiënt kan een beoogde gebruiker zijn.
3. Het inslikken van batterijen en / of batterijvloeistof kan zeer gevaarlijk zijn. Houd de batterijen en het apparaat buiten bereik van kinderen en lichamelijk beperkte personen.
4. Dit apparaat voldoet aan deel 15 van de FCC regels. Het gebruik is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat dient geen schadelijke interferentie te veroorzaken en (2) dit apparaat dient alle ontvangen interferentie te accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Setup en operationele procedures

1. Batterijen plaatsen

a. Open de batterijklep aan de achterkant van de meter.
b. Plaats twee batterijen van het type "AAA". Let op de polariteit.
c. Sluit de batterijklep.

Wanneer het LCD het “-batterijsymbool weergeeft, vervang alle batterijen door nieuwe.

Oplaadbare batterijen zijn niet geschikt voor deze meter.

Verwijder de batterijen als de meter voor een maand of langer niet zal worden gebruikt om relevante schade door lekkage van de batterijen te voorkomen.

Laat geen batterijvloeistof in uw ogen terechtkomen. Als het in uw ogen terechtkomt, spoel onmiddellijk met veel schoon water en neem contact met een arts op.

De meter, de batterijen en de manchet, moeten aan het einde van hun gebruik volgens de plaatselijke regelgeving worden afgedankt.

2. Klok- en datuminstelling

a. Zodra u de batterij installeert of de meter uitschakelt, zal het in de klokmodus schakelen en zal de LCD om beurten de tijd en datum weergeven. Zie Afb. 2-1 & 2-2. b. Terwijl de meter in de klokmodus is geschakeld, druk tegelijkertijd op de "START"-toets en de "MEM"-toets; een pieptoon luidt en de maand zal eerst knipperen. Zie Afb. 2-3. Druk herhaaldelijk op de "START"-toets. de dag, het uur en de minuut zullen om beurten knipperen. Terwijl een nummer knippert, druk op de "MEM"-toets om het getal te verhogen. Druk op en houd de "MEM"-toets ingedrukt, het getal zal snel verhogen.

Afb.2-1 Afb. 2-2 Afb. 2-3

c. U kunt de meter uitschakelen door op de "START"-toets te drukken wanneer de minuten knipperen, vervolgens zijn de tijd en de datum bevestigd.
d. De meter zal na 1 minuut zonder bediening automatisch uitschakelen; met de datum en tijd ongewijzigd.

e. Na het vervangen van de batterijen, moet u de tijd en de datum opnieuw instellen.

3. De manchet op de meter aansluiten

De manchet is aan de meter gekoppeld wanneer het is verpakt. Indien de manchet niet-ontkoppeld zijn, lijnen de twee stekkers en vier beugels van de manchet met de stekkeraansluitingen en de beugelaansluitingen van de meter uit en druk de manchet op de meter totdat de stekkers en beugels stevig vastzitten.

4. De manchet aanbrengen

a. Plaats de manchet rond een ontblote pols 1 - 2 cm boven het polsgewricht aan de palmzijde van de pols.
b. Zittend, plaats de arm met de aan de pols aangebrachte manchet voor uw lichaam op een bureau of tafel met de palm omhoog. Als de manchet correct is geplaatst, kunt u de LCD-display aflezen.
c. De manchet moet niet te strak en niet te los zitten.

1. Raadpleeg het omtrekbereik van de manchet in "Specificaties" om ervoor te zorgen dat de juiste manchet wordt gebruikt.

NL

1. Meet telkens om dezelfde pols.
2. Verplaats uw arm, lichaam, of de meter niet tijdens de meting.
3. Blijf voor 5 minuten stil, kalm vóór de bloeddrukmeting.
4. Houd de manchet schoon. Reinig indien nodig de manchet met een natte, zachte doek en een mild schoonmaakmiddel. Verwijder de manchet niet van de monitor. Het reinigen van de manchet na elke 200 keer gebruik, is aanbevolen.

5. Lichaamshouding tijdens meting Comfortabel zittend meten

a. Zit met uw voeten plat op de vloer, en leg uw benen niet over elkaar. Steun uw rug tegen de rugleuning van de stoel.
b. Plaats de handpalm omhoog voor u op een vlakke ondergrond zoals een tafel.
c. Het midden van de manchet moet op hoogte van het rechter hartkamer zijn.

6. Uw bloeddruk aflezen

a. Na het aanbrengen van de manchet en met uw lichaam in een comfortabele positie, druk op de "START"-toets. Een pieptoon luidt en alle display-karakters worden voor zelf-test weergegeven. Zie Afb. 6-1. Neem contact op met de service-dienst als een segment ontbreekt.

b. Vervolgens knippert de huidige geheugenbank (U1 of U2). Zie Afb. 6-2. Druk op de "MEM"-toets om naar de andere geheugenbank te wisselen. Zie Afb. 6-3. Bevestig uw keuze door op de "START"-toets te drukken. De huidige bank zal na 5 seconden zonder bediening ook automatisch worden bevestigd.

28:88 188 188

Afb. 6-1 Afb. 6-2 Afb. 6-3

c. Na het selecteren van de geheugenbank, begint de meter de nul-druk op te zoeken. Zie Afb. 6-4.
d. De meter pompt de manchet op tot voldoende druk voor een meting is opgebouwd. Vervolgens laat de meter langzaam de lucht uit de manchet ontsnappen en voert de meting uit. De bloeddruk en de polsslag zullen tenslotte worden berekend en op het LCD-scherm apart worden weergegeven. Het onregelmatige hartslagsymbool (indien van toepassing) zal knipperen. Zie Afb. 6-5 & 6-6. Het resultaat zal automatisch in de huidige geheugenbank worden opgeslagen.

11:04 0

11:04 128 158 18

P 72

Afb.6-4Afb.6-5 Afb.6-6

NL

e. Na de meting, zal de meter na 1 minuut zonder bediening automatisch uitschakelen. U kunt ook op de "START"-toets drukken om de meter handmatig uit te schakelen.

f. U kunt tijdens de meting op de "START"-toets drukken om de meter handmatig uit te schakelen.

Opmerking:

Raadpleeg een zorgverlener voor de interpretatie van de drukmetingen.

7. Opgeslagen resultaten weergeven

a. Na het meten, kunt u de metingen in de huidige geheugenbank bekijken door op de "MEM"-toets te drukken. Het LCD geeft nu het aantal resultaten in de huidige bank weer. Zie Afb. 7-1.
b. U kunt ook in de klokmodus op de "MEM"-toets drukken om de opgeslagen resultaten weer te geven. De huidige geheugenbank knippert en het aantal resultaten in deze bank zal worden weergegeven. Zie Afb. 7-2. Druk op de "START"-toets om naar de andere geheugenbank te wisselen. Zie Afb. 7-3. Bevestig uw keuze door op de "MEM"-toets te drukken. De huidige bank zal na 5 seconden zonder bediening ook automatisch worden bevestigd.

15

Afb. 7-1

N U

Afb. 7-2 Afb. 7-3

01 u2

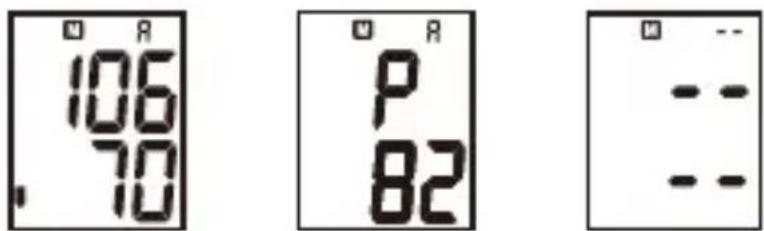

c. De LCD zal na het selecteren van de geheugenbank, de gemiddelde waarde van de laatste drie resultaten in deze bank weergeven. Zie Afb. 7-4 & 7-5. Als geen resultaten worden opgeslagen, zal de LCD streepjes weergeven, zoals getoond in Afb. 7-6.

Afb.7-4Afb.7-5 Afb.7-6

d. Wanneer het gemiddelde wordt weergegeven en u drukt op de "MEM"-toets, zal het meest recente resultaat worden weergegeven. Zie Afb. 7-7. Vervolgens zullen de bloeddruk en de polsslag individueel worden weergegeven. Eventueel zal het onregelmatige hartslagsymbool knipperen. Zie Afb. 7-8 & 7-9. Druk opnieuw op de "MEM"-toets om het volgende resultaat weer te geven. Zie Afb. 7-10. Druk op deze wijze herhaaldelijk op de "MEM"-toets om respectievelijk de eerder gemeten resultaten weer te geven.

128 78

11:04 128 78 18

P 72

02 150 93

Afb. 7-7 Afb. 7-8 Afb. 7-9 Afb. 7-10

e. Bij het weergeven van de opgeslagen resultaten, zal de meter na 1 minuut zonder bediening automatisch uitschakelen; U kunt ook op de "START"-toets drukken om de meter handmatig uit te schakelen.

8. Metingen uit het geheugen verwijderen

Wanneer een resultaat (behalve de gemiddelde lezing van de laatste drie resultaten) wordt weergegeven en u houdt de "MEM"-toets drie seconden lang ingedrukt, zullen alle resultaten in de huidige geheugenbank na drie "pieptonen" worden verwijderd. De LCD zal Afb. 8 weergeven; druk op de "MEM"- of de "START"-toets om de meter uit te schakelen.

9. Beoordeling van hoge bloeddruk voor volwassenen

De volgende richtlijnen voor het beoordelen van hoge bloeddruk (ongeacht leeftijd of geslacht) zijn door de World Health Organization (WHO) vastgesteld. Merk op, dat ook met andere factoren (bijvoorbeeld diabetes, obesitas, roken, enz.) rekening moet worden gehouden. Overleg met uw arts voor een accurate beoordeling, en verander nooit uw behandeling zelf.

Bloeddrukclassificatie voor volwassenen

Bloeddruk classificatie	SYS (mmHG)	DIA (mmHG)	Kleu-indicator
Optimaal < 120 < 80 Groen
Normaal 120 - 129 80 - 84 Groen
Hoog - normaal 130 - 139 85 - 89 Groen
Hypertensie niveau 1 140 - 159 90 - 99 Geel
Hypertensie niveau 2 160 - 179 100 - 109 Oranje
Hypertensie niveau 3 ≥ 180 ≥ 110 Rood

Definitie en classificatie van de bloeddrukwaarden volgens de WHO / ISH

NL

Opmerking:

Het kleurenschema is niet bedoeld om enige noodsituatie op te baseren / diagnose mee te stellen, het kleurenschema is alleen bedoeld om onderscheid te maken tussen de verschillende bloeddrukwaardes.

10. Technische alarm beschrijving

Het apparaat toont "HI" of "Lo" als technisch alarm direct op het LCD-scherm wanneer de gemeten bloeddruk (systolisch of diastolisch) buiten het in het deel "Specificaties" gespecificeerde bereik valt In dit geval dient u contact op te nemen met een arts of controleer of het gebruik volgens de instructies gebeurde.

Het technische alarm (buiten het opgegeven bereik) is vooraf ingesteld in de fabriek en kan niet worden aangepast of uitgezet. Dit alarm is toegewezen als lage prioriteit volgens IEC 60601-1-8. Het technische alarm blokkeert het apparaat niet en hoeft niet gereset te worden. Het op het LCD scherm getoonde signaal verdwijnt automatisch na ongeveer 8 seconden.

1. Problemen oplossen (1)

Probleem Mogelijke oorzaak Oplossing
De LCD-display toont abnormaal resultaat	De positie van de manchet is niet of het werd niet goed strak getrokken.	Breng de manchet correct aan en probeer het opnieuw.
	De lichaamshouding was tijdens de test niet correct.	Raadpleeg het hoofdstuk “Lichaamshouding tijdens meting” van de instructies en probeer het opnieuw.
	Praten, arm of lichaam bewegen, boos, opgewonden of zenuwachtig tijdens het testen.	Test opnieuw wanneer rustig geworden bent en zonder te spreken of te bewegen tijdens de test.
	Onregelmatige hartslag (aritmie)	Het is niet geschikt om deze elektronische bloed-drukmeter voor mensen met ernstige aritmie te gebruiken.

NL

1. Problemen oplossen (2)

Probleem Mogelijke oorzaak Oplossing
De LCD toont het "■" -symbol voor een lege batterij	Batterij bijna leeg	Vervang de batterijen
De LCD toont "Er 0"	Het druksysteem is instabiel voor meting.	Beweeg niet en probeer het opnieuw.
De LCD toont „Er 1“	Detecteren systolische druk mislukt.
De LCD toont „Er 2“	Detecteren diastolische druk mislukt.
De LCD toont „Er 3“	Het pneumatisch systeem geblokkeerd of manchet is te strak tijdens de inflatie.	Breng de manchet correct aan en probeer het opnieuw.
De LCD toont „Er 4“	Het pneumatisch systeem lekt of de manchet zit te los tijdens de inflatie.
De LCD toont „Er 5“	Manchetdruk boven 300 mmHg	Meet na vijf minuten opnieuw. Als de meter nog steeds abnormale werkt, neem contact op met de lokale distributeur of de fabriek.
De LCD toont „Er 6“	Meer dan 3 minuten met manchetdruk boven 15 mmHg
De LCD toont „Er 7“	EEPROM toegangsfout
De LCD toont „Er 8“	Controlefout van de apparaatparameter
De LCD toont „Er A“	Parameterfout van de druksensor
Geen reactie wanneer u op een toets drukt of de batterijen oplaadt.	Onjuist werking of sterke elektromagnetische storing.	Haal de batterijen voor vijf minuten eruit, en plaats alle batterijen terug.

Onderhoud

1. Laat deze monitor niet vallen en onderwerp het niet aan harde stoten.
2. ⚠ Vermijd hoge temperaturen en direct zonlicht. Dompel de meter niet in water omdat dit tot schade aan de meter zal resulteren.

3. Als deze meter bij een temperatuur nabij het vriespunt werd bewaard, laat het vóór gebruik op kamertemperatuur komen.

4. De monitor heeft 6 uur nodig om van de minimale opslagtemperatuur tussen gebruik op te warmen totdat de monitor klaar is voor het beoogde gebruik wanneer de omgevingstemperatuur 20 °C is. De monitor heeft 6 uur nodig om van de maximale opslagtemperatuur tussen gebruik af te koelen totdat de monitor klaar is voor het beoogde gebruik wanneer de omgevingstemperatuur 20 °C is.

5. Probeer niet om deze meter te demonteren.
6. Geen onderhoud / service terwijl de monitor in gebruik is.
7. Als u de meter voor een lange tijd niet gebruikt, verwijder dan de batterijen.
8. Het wordt aangeraden om de prestaties om de 2 jaar of na reparatie te controleren. Neem contact op met de servicecenter.
9. Reinig de meter met een droge, zachte doek of een zachte goed uitgewrongen doek, bevochtigd in een oplossing van water en desinfecterende alcohol, of een licht zeepsopje.
10. Geen onderdeel van de meter kan door de gebruiker worden gebruikt. De schakelschema's, onderdelenlijsten, beschrijvingen, kalibratie-instructies of andere informatie die het gekwalificeerd technische personeel van de gebruiker zal helpen, kunnen worden geleverd om die delen van de apparatuur te herstellen, die als herstelbaar zijn aangewezen.
11. Het apparaat kan de veiligheid en de prestatie-eigenschappen voor minimaal 10.000 metingen of 3 jaar lang waarborgen. De integriteit van de manchet kan tot 1.000 keer openen en sluiten van de sluiting worden gewaarborgd.
12. Het is aanbevolen om de manchet 2 keer per week te ontsmetten, indien nodig (bijvoorbeeld, in een ziekenhuis of in een kliniek). Veeg de binnenkant (de kant die contact met huid

maakt) van de manchet met een zachte doek af, bevochtigd met ethylalcohol (75 - 90 %) en uitgewrongen, droog vervolgens de manchet door te luchten.

Verklaring van de symbolen op eenheid

NL

Symbool voor "DE GEBRUIKSAANWIJZING MOET WORDEN GELEZEN"

Symbool voor "WAARSCHUWING"

Symbool voor "TYPE BF TOEGEPASTE ONDERDELEN" (de manchet is een type BF toegepast onderdeel)

Symbool voor "MILIEUBESCHERMING" - Afgedankte elektrische producten mogen niet bij het huishoudelijk afval worden weggegooid. Recycle wanneer daar de faciliteiten voor zijn. Neem contact op met uw lokale autoriteit of verkoper voor nadere informatie over het recyclen.

Symbool voor "FABRIKANT"

CE0197

De CE-markering geeft de conformiteit aan met de essentiële eisen van Richtlijn 93 / 42 / EEG betreffende medische hulpmiddelen.

Symbool voor "DATUM VAN VERVAARDIGING"

EC REP

Symbool voor "EUROPESE VERTEGENWOORDIGING"

NL

Symbool voor "SERIENUMMER" /

"PARTIJNUMMER"

IP22

Symbool voor "Beschermingsgraad volgens IP (International Protection)"

Indien u vragen heeft, kunt u contact opnemen met:

Vertegenwoordiger in Europa:

Informatie over elektromagnetische compatibiliteit

Tabel 1 - Emissie

Fenomeen Naleving		Elektromagnetische omgeving
HF emissies	CISPR 11Groep 1, Klasse B	Thuiszorg omgeving
Harmonische vervorming	IEC 61000-3-2Klasse A	Thuiszorg omgeving
Spannings-schommelingen en geflikker	IEC 61000-3-3Naleving	Thuiszorg omgeving

NL

Tabel 2 - Aansluiting van de behuizing

Fenomeen	Basis EMC standaard	Immuniteit testniveau's
		Thuiszorg omgeving
Elektrostatische ontlading	IEC61000-4-2	± 8 kV contact± 2 kV,± 4 kV,± 8 kV,± 15 kV lucht
Uitgestraald HF / EM veld	IEC61000-4-3	10 V/m80 MHz - 2,7 GHz80 % AM bij 1 kHz
Nabijheid velden van HF draadloze communicatie apparatuur	IEC61000-4-3Zie tabel 3
Opgegeven netfrequentie magnetische velden	IEC61000-4-8	30 A/m50 Hz of 60 Hz

NL

Tabel 3 - Nabijheid velden van HF draadloze communicatie apparatuur

Test frequentie (MHz)	Band (MHz)	Immuniteit testniveau's
		Professionele gezondheidszorg-instelling omgeving
385 380-	390 Pols modulatie 18 Hz, 27 V/m
450 430-	470	FM, ± 5 kHz afwijking, 1 kHz sinus, 28 V/m
710	704-787 Pols modulatie 217 Hz, 9 V/m745
780
810	800-960 Pols modulatie 217 Hz, 28 V/m870
930
1720	1700-1990 Pols modulatie 217 Hz, 28 V/m1845
1970
2450 2400-2570 Pols modulatie 217 Hz, 28 V/m
5240	5100-5800 Pols modulatie 217 Hz, 9 V/m5500
5785

NL

Mode d'emploi
