PCBMG 3018 - Vérnyomásmérő ProfiCare - Ingyenes használati útmutató

Terméktípus	Csuklós elektronikus vérnyomásmérő
Modell	PC-BMG 3018 (KD-738BR)
Mérési módszer	Oszcillometrikus, automatikus felfújás és mérés
Méretek (H x Sz x M)	Kb. 83 x 64 x 28 mm
Súly (elem nélkül)	Kb. 111 g
Mandzsetta kerülete	14 – 19,5 cm
Tápellátás	2 db 1,5 V AAA / Micro / LR03 elem
Nyomásmérési tartomány	0 – 300 Hgmm (mandzsetta); szisztolés 60 – 260 Hgmm; diasztolés 40 – 199 Hgmm
Pulzusmérési tartomány	40 – 180 ütés/perc
Nyomáspontosság	± 3 Hgmm
Pulzuspontosság	± 5%
Memória	2 x 60 mérés dátum- és időbélyeggel
Fő funkciók	Automatikus mérés, szabálytalan szívverés érzékelése, WHO-besorolás (színes jelző), az utolsó 3 mérés átlagának kiszámítása
Kijelző	LCD-kijelző dátum, idő, nyomás, pulzus, elemszint-jelző
Üzemi hőmérséklet	+10 °C - +40 °C / ≤85% relatív páratartalom
Tárolási hőmérséklet	-20 °C - +50 °C / ≤85% relatív páratartalom
Osztályozás	Belső tápegység, BF típus, IP22 (ujj és fröccsenő víz elleni védelem), folyamatos működés
Tisztítás és karbantartás	Tisztítsa a készüléket száraz vagy enyhén nedves (víz, hígított alkohol vagy szappan) puha ruhával; fertőtlenítse a mandzsettát 75-90%-os etil-alkohollal
Biztonság	Ne használja újszülötteken, gyermekeken, terhes nőkön vagy műanyag/gumi allergiás személyeken; ne ossza meg a mandzsettát; hagyja abba súlyos aritmia esetén
Alkatrészek és javíthatóság	A mandzsetta nem eltávolítható; nincs felhasználó által javítható alkatrész; teljesítményellenőrzés 2 évente javasolt
A csomag tartalma	Vérnyomásmérő, mandzsetta, elem, használati útmutató
Szabványok	IEC 60601-1, IEC 60601-1-2, IEC 80601-2-30, EN 1060-1/3, ISO 81060-2

Gyakran ismételt kérdések - PCBMG 3018 ProfiCare

Hogyan kell behelyezni az elemeket?

Nyissa ki az elemtartó fedelét a készülék hátoldalán. Helyezzen be 2 AAA elemet a polaritásnak megfelelően. Zárja vissza a fedelet. Használjon új alkáli elemeket, ne tölthető elemeket.

Hogyan állítsa be a dátumot és az időt?

Óra üzemmódban nyomja meg egyszerre a START és MEM gombokat. A hónap villog; nyomja meg a START gombot a nap, óra, perc közötti váltáshoz. A MEM gombbal növelheti az értéket. Amikor a percek villognak, nyomja meg a START gombot a megerősítéshez.

Hogyan kell helyesen felhelyezni a mandzsettát?

Helyezze a mandzsettát a csuklóra (meztelen bőrre), 1-2 cm-re az ízülettől, a tenyér felőli oldalon. Húzza meg közepesen: se túl lazán, se túl szorosan. Üljön le, tegye a karját az asztalra, tenyérrel felfelé, a mandzsetta szív magasságában legyen.

Mit tegyek, ha a kijelző 'Er 1' vagy 'Er 2' üzenetet mutat?

Ezek a kódok a szisztolés (Er 1) vagy diasztolés (Er 2) nyomás érzékelésének sikertelenségét jelzik. Ellenőrizze a mandzsetta helyzetét, maradjon mozdulatlan és csendes, majd kezdje el újra a mérést. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hány mérést tudok eltárolni?

A készülék legfeljebb 120 mérést tud tárolni (2 bank, egyenként 60), mindegyikhez dátum és idő tartozik. Megjelenítheti az egyes bankok utolsó három mérésének átlagát.

Mit jelent a szabálytalan szívverés szimbóluma?

A villogó (♥) szimbólum szabálytalan pulzus (aritmia) érzékelését jelzi. Az eredmény kevésbé megbízható lehet. Pontos értékelésért forduljon orvosához.

Hogyan kell értelmezni a színeket a kijelzőn?

A színes jelző a WHO besorolása szerint osztályozza a nyomást: zöld (optimális-normál), sárga (1. fokú magas vérnyomás), narancssárga (2. fokú), piros (3. fokú). Ez tájékoztató jellegű, nem helyettesíti az orvosi diagnózist.

Használhatom ezt a készüléket terhesség alatt?

A terhes nőknek vagy preeklampsziában szenvedőknek használat előtt konzultálniuk kell orvosukkal. Ezen a populáción nem végeztek klinikai vizsgálatokat. Újszülöttek és gyermekek számára nem ajánlott.

Hogyan tisztítsam a vérnyomásmérőt és a mandzsettát?

Tisztítsa a monitort száraz vagy enyhén nedves (víz, hígított alkohol vagy szappan) puha ruhával. A mandzsetta belsejét törölje le 75-90%-os etil-alkohollal átitatott ruhával, majd hagyja levegőn megszáradni. Ne merítse vízbe.

Mit tegyek, ha a készülék 'HI' vagy 'Lo' üzenetet mutat?

Ezek az üzenetek azt jelzik, hogy a mért nyomás a mérési tartományon kívül esik (túl magas vagy túl alacsony). Forduljon orvoshoz és ellenőrizze a mérési eljárást. A riasztás előre be van állítva, nem kapcsolható ki.

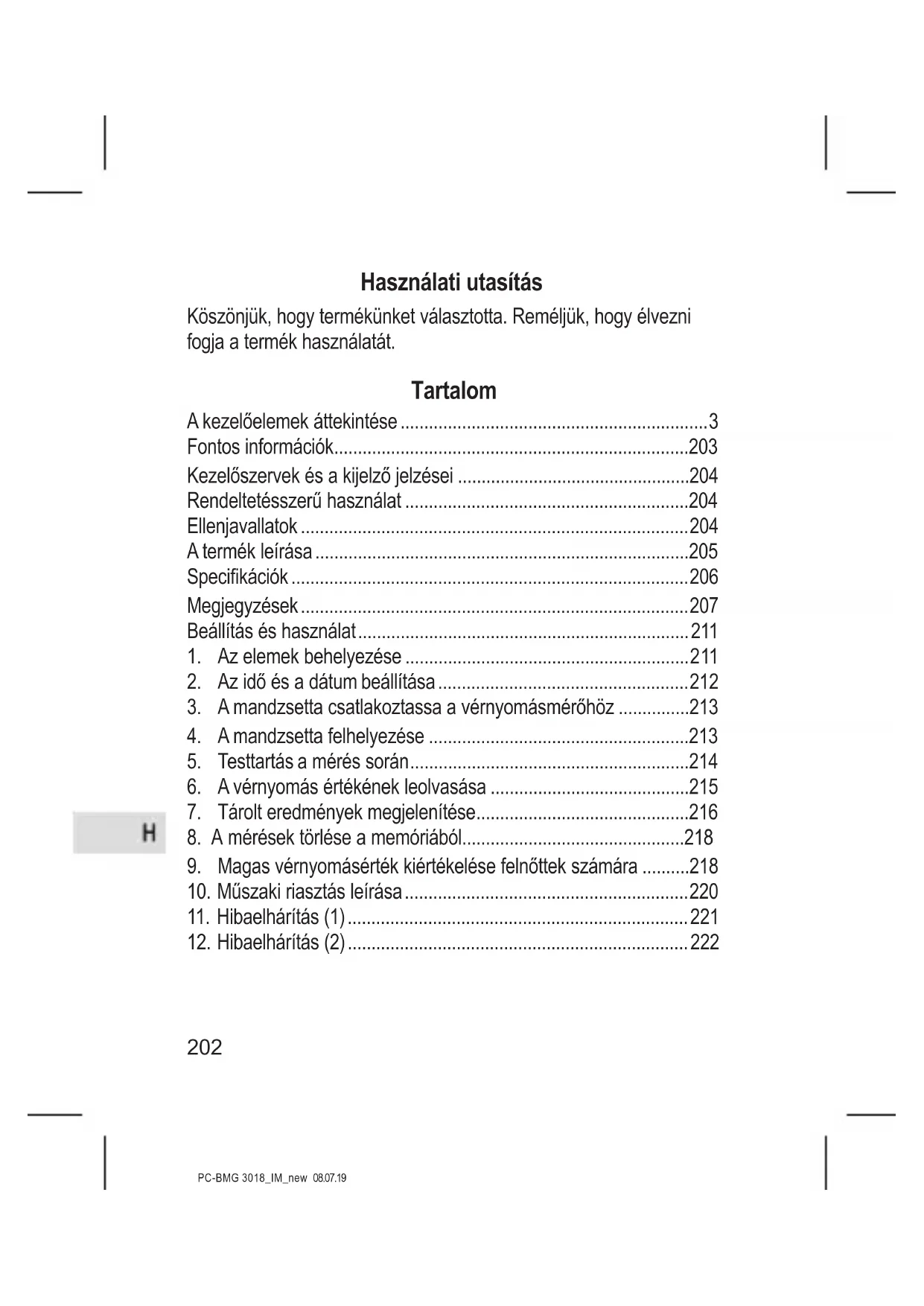

HASZNÁLATI ÚTMUTATÓ PCBMG 3018 ProfiCare

Használati utasítás....Oldal 202

Köszönjük, hogy termékünket választotta. Reméljük, hogy élvezni fogja a termék használatát.

Tartalom

A kezelőelemek áttekintése ....3

Fontos információk....203

Kezelőszervek és a kijelző jelzései ....204

Rendeltetésszerű használat 204

Ellenjavallatok 204

A termék leírása....205

Specifikációk....206

Megjegyzések....207

Beállítás és használat....211

1. Az elemek behelyezése 211

2. Az idő és a dátum beállítása 212

3. A mandzsetta csatlakoztassa a vérnyomásmérőhöz ......213

4. A mandzsetta felhelyezése ....213

5. Testtartás a mérés során....214

6. A vérnyomás értékének leolvasása 215

7. Tárolt eredmények megjelenítése....216

8. A mérések törlése a memóriából....218

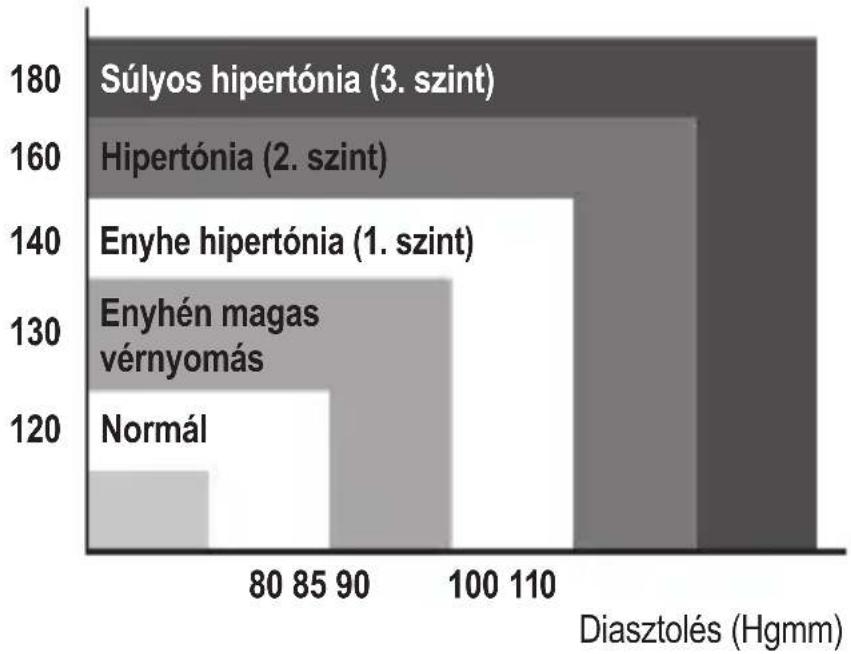

9. Magas vérnyomásérték kiértékelése felnőttek számára ......218

10. Műszaki riasztás leírása....220

11. Hibaelhárítás (1)....221

12. Hibaelhárítás (2) 222

Karbantartás....223

A készüléken található szimbólumok magyarázata ....225

Információk az elektromágneses kompatibilitásról......227

Fontos információk

Normális vérnyomás-ingadozás

Minden fizikai tevékenység, izgalom, stressz, evés, ivás, dohányzás, testtartás és számos más tevékenység és tényező (beleértve a vérnyomásmérést is) befolyásolja a vérnyomás értékét. Ezért nem igazán gyakori, hogy több vérnyomásmérés ugyanazt az értéket eredményezi.

A vérnyomás folyamatosan ingadozik --- éjjel és nappal is. A legmagasabb érték általában nappal és a legalacsonyabb pedig éjjel észlelhető. Általában a vérnyomás hajnali 3:00 óra körül kezd növekedni és nappal éri el a legmagasabb értékét, amikor a legtöbb ember ébren van és aktív.

A fenti információkat figyelembe véve ajánlott a nap körülbelül ugyanazon szakában mérni a vérnyomást.

A túl gyakori mérés a vérkeringésre gyakorolt hatása miatt sérüléseket okozhat, ezért mindig pihenjen minimum 1 - 1,5 percet a mérések között, hogy a karjában vérkeringés helyreálljon. Ritka dolog, hogy minden alkalommal ugyanazt a vérnyomást mérje.

H

Kezelőszervek és a kijelző jelzései

1 MEM gomb
2 START gomb
3 Mandzsetta
4 Elemtartó
5 Színes jelző
6 LCD kijelző
7 Memóriajelző
8 Dátum / Idő megjelenítése (felváltva)
9 Szisztolés nyomásérték
10 Diasztolés nyomásérték / pulzusszám megjelenítése (felváltva)
11 Fújásra kész jelzés
12 Szabálytalan szívverés szimbólum
13 Vérnyomásérték besorolása jelzés
14 Alacsony töltöttségi szint jelzés

Rendeltetésszerű használat

A teljesen automatikus elektronikus vérnyomásmérő egészségügyi szakemberek általi vagy otthoni használatra készült. Ez a non-in-vazív vérnyomásmérő rendszer felnőttek diasztolés és szisztolés vérnyomásának, valamint pulzusszámának mérésére alkalmas egy non-invazív technikával, amelyben egy felfújható mandzsetta van a csukló köré tekerve.

Ellenjavallatok

Ezen elektronikus vérnyomásmérő nem használható súlyos ritmuszavarban szenvedő embereknél.

204

A termék leírása

Az oszcillometriás módszer és az integrált szilikon nyomásérzékelő segítségével a vérnyomás és a pulzusszám automatikusan, non-in-vazív módon mérhető. Az LCD kijelző mutatja a vérnyomás és a pulzusszám értékét. Az utolsó 2 × 60 mérés dátum és időbélyegzővel eltárolható a memóriában. A készülék szintén meg tudja jeleníteni az utolsó három mérés átlagát.

Az elektronikus vérnyomásmérő az alábbi szabványoknak felel meg: IEC 60601-1 Edition 3.1 2012-08 / EN 60601-1: 2006 / A1: 2013 (Orvosi elektromos berendezés - 1. rész: A biztonságos használatára és teljesítményre vonatkozó általános követelmények), IEC 60601-1-2: 2014 / EN 60601-1-2: 2015 (Orvosi elektromos berendezés - 1-2. rész: A biztonságos használatára és teljesítményre vonatkozó általános követelmények - Kiegészítő szabvány: Elektromágneses kompatibilitás - Követelmények és vizsgálatok), IEC 80601-2-30: 2009 + AMD1: 2013 / EN 80601-2-30: 2010 / A1: 2015 (Orvosi elektromos berendezés - 2-30. rész: Az automata non-invazív vérnyomásmérők biztonságos használatára és teljesítményére vonatkozó követelmények), EN 1060-1: 1995 + A2: 2009 (Non-invazív vérnyomásmérők - 1. rész: Általános követelmények), EN 1060-3: 1997 + A2: 2009 (Non-invazív vérnyomásmérők - 3. rész: Az elektro-mechanikus vérnyomásmérő rendszerekre vonatkozó kiegészítő követelmények), ISO 81060-2: 2013 (nem invazív vérnyomásmérők - 2. rész: Automatikus méréstípus klinikai jóváhagyása).

H

Specifikációk

1. Termék neve: Vérnyomásmérő
2. Típus: PC-BMG 3018 (KD-738BR)
3. Besorolás: Belső energiaellátással rendelkező, BF típusú felrakható rész, IP22 (1. Védelem az ujjával való érintés és a ∅ ≥ 12,5 mm idegen tárgyak áthatolása ellen; 2. Védelem a leeső csepegő vízzel szemben, ha a burkolat legfeljebb 15 °-os szögben van megdöntve), nincs AP vagy APG, folyamatos működés
4. Készülék méretei: Kb. 83 mm × 64 mm × 28 mm
5. Mandzsetta kerülete: 14 cm - 19,5 cm
6. Súly: Kb. 111 g (elemek nélkül)
7. Mérési módszer: Oszcillometriás módszer, automatikus felfújás és mérés
8. Memória mérete: 2 × 60 mérés idő- és dátumbélyegzővel
9. Áramellátás: Elemek: 2 × 1,5 V - típusú AAA • Micro • LR03
10. Mérési tartomány:

Mandzsettanyomás: 0 - 300 Hgmm

Szisztolés: 60 - 260 Hgmm

Diasztolés: 40 - 199 Hgmm

Pulzusszám: 40 - 180 szívverés / perc

1. Pontosság:

Nyomás: ± 3 Hgmm

Pulzusszám: ± 5 %

1. Környezeti hömérséklet működéskor:

$$ + 1 0 ^ {\circ} \mathrm{C} \sim + 4 0 ^ {\circ} \mathrm{C} (5 0 ^ {\circ} \mathrm{F} \sim 1 0 4 ^ {\circ} \mathrm{F}) $$

1. Környezeti páratartalom működéskor: ≤ 85 % RH

2. Környezeti hömérséklet szállításkor és tároláskor:

$$ - 2 0 ^ {\circ} \mathrm{C} \sim + 5 0 ^ {\circ} \mathrm{C} (- 4 ^ {\circ} \mathrm{F} \sim 1 2 2 ^ {\circ} \mathrm{F}) $$

1. Környezeti páratartalom szállításkor és tároláskor: ≤ 85 % RH
2. Környezeti nyomás: 80 kPa - 105 kPa
3. Elem élettartama: Kb. 270 mérés
4. Szállított elemek: Pumpa, szelep, LCD, mandzsetta, érzékelő

Megjegyzések

1. Olvassa el a kezelési útmutatóban lévő összes információt, valamint a dobozban található összes többi dokumentációt a készülék használata előtt.
2. Maradjon nyugodtan és pihenjen 5 percig a vérnyomásmérés előtt.
3. A mandzsettát szívmagasságba kell felhelyezni.
4. A mérés során ne beszéljen, és ne mozgassa sem a karját sem a testét.
5. Minden alkalommal ugyanazon a csuklóján végezze a mérést.
6. Mindig pihenjen legalább 1 vagy 1,5 percet a mérések között, hogy a karjában a vérkeringés helyreálljon. A ballon túl hosszú ideig tartó túlfújása (a mandzsettanyomás meghaladja a 300 Hgmm értéket vagy 15 Hgmm-nél nagyobb 3 percnél hosz-szabb ideig) ecchymomát okozhat a karjában
7. Konzultáljon az orvosával, ha bármilyen kérdése van az alábbi esetekkel kapcsolatban:

1) A mandzsetta felhelyezése sebre vagy gyulladásos börfelületre;
2) A mandzsetta felhelyezése bármely végtagra, ahol intravénás hozzáférést alakítottak ki, gyógyszeradagolás történik vagy artériás-vénás sönt (A-V) sönt van elhelyezve;
3) A mandzsetta felhelyezése a mastectomia oldalán lévő karra;

4) Egyszerre történő használat más orvosi monitorozó berendezéssel egyazon végtagon;
5) Ellenőrizni kell a felhasználó vérkeringését.

1. Ez az elektronikus vérnyomásmérő felnőttek számára készült, tilos azt csecsemőkön vagy kisgyerekeken használni. Konzultáljon orvosával vagy más egészségügyi szakemberrel a készülék idősebb gyerekeken való használata előtt. Terhes nők, ideértve a terhességi magas vérnyomás betegségben szenvedőket is, kérjék ki szakorvos véleményét a vérnyomásmérő használatával kapcsolatban.

2. Ne használja a készüléket mozgó járművön. Ez hibás mérést eredményezhet.

3. Az ezzel a készülékkel kapott vérnyomásadatok az American National Standard Institute elektromos vagy automata vérnyomásmérőkre vonatkozó határértékein belül megfelelnek az egy képzett személy által mandzsetta / sztetoszkópos hallgatásos méréssel kapott értékeknek.

4. Szomszédos vagy más berendezések környezetében kerülni kell a készülék használatát, mert az nem megfelelő működést eredményezhet. A vérnyomásmérő és egyéb készülékek potenciális elektromágneses vagy más interferenciáira vonatkozó információiert, valamint az ilyen zavarok elkerülésére vonatkozó tanácsokért, kérjük, olvassa el az „Információk az elektromágneses kompatibilitásról” részt. Ajánlott a vérnyomásmérőt más vezeték nélküli eszközöktől, mint például a WLAN egységtől, a mikrohullámú sütőtől stb., 10 méterre távol tartani.

5. Ha a készülék általános aritmiából származó szabálytalan szívverést (IHB) érzékel a vérnyomásmérés során, a jelenik meg a kijelzön. Ilyen feltételek mellett az elektronikus vérnyomásmérő képes a mérésre, de az eredmény esetleg nem lesz pontos; javasolt, hogy konzultáljon az orvosával a pontos kiértékeléshez.

2 olyan körülmény van, amikor az IHB jel megjelenik: (IHB = IRREGULAR HEARTBEAT = szabálytalan szívverés)

1) Amikor a szívritmus változási együtthatója (CV) > 25 %.
2) A következő pulzusperiódus eltérése ≥ 0,14 mp, és az ilyen pulzusok mennyisége meghaladja a mért pulzusok teljes számának 53 %-át.

1. Ne használjon a gyártó által mellékelttől eltérő mandzsettát, mivel ez veszélyes lehet és hibás mérést okozhat.
2. Előfordulhat, hogy a készülék nem felel meg a teljesít-ményadatoknak vagy veszélyes lehet, ha a műszaki adatokban megadott hőmérséklet- és páratartalom-tartományon kívül használják.
3. Ne használja a mandzsettát fertőző betegekkel, hogy elkerülje keresztfertőzést.
4. Ez a berendezés az elvégzett vizsgálatok szerint megfelel az FCC szabályok 15. részében meghatározott B osztályú digitális készülékekre vonatkozó határértékeknek. Ezek a határértékek az a célt szolgálják, hogy megfelelő védelmet biztosítsanak a káros interferencia ellen lakókörnyezetben való használat során. A berendezés rádiófrekvenciás energiát állít elő, használ és sugároz, ami, ha a készüléket nem az utasításoknak megfelelően használják, zavarhatja a rádiós kommunikációt.

Nem garantálható ugyanakkor, hogy egy adott alkalmazás során nem lép fel interferencia. Amennyiben ez a berendezés károsan zavarja a rádiós vagy televíziós vételt, ami a berendezés ki- és bekapcsolásával határozható meg, a felhasználónak a következő intézkedések valamelyikével meg kell próbálnia megszüntetni az interferenciát:

• Helyezze át vagy tájolja másként a vevőantennát.
• Növelje a távolságot a berendezés és a vevő között.
• Csatlakoztassa a készüléket az egyéb eszköz(ök)étől eltérő áramkörhöz tartozó elektromos aljzatba.

• Forduljon segítségért a márkakereskedőhöz vagy egy tapasztalt rádió- / TV-szerelőhöz.

• A mérés elkerülendő magas szívfrekvenciájú szívritmuszavarral rendelkező páciensek esetében.

• Az eszköz használata újszülötteken, gyermekeken vagy terhes nőkön nem javasolt. (Újszülötteken, gyermekeken vagy terhes nőkön nem végeztek klinikai vizsgálatokat.)
• A mozgás, remegés, reszketés befolyásolhatja a mérési eredmény leolvasását.
• A készülék nem alkalmazható elégtelen perifériás keringéssel, érzékelhetően alacsony vérnyomással, vagy alacsony testhő-mérséklettel rendelkező betegek esetében (túl gyenge lenne a véráramlás a mérési helyen).

• A készülék nem alkalmazható olyan betegeken, akiknek mesterséges szíve és tüdeje van (nincs pulzusa).

• A készülék használatba vétele előtt konzultáljon orvosával az alábbi állapotok bármelyike esetén: gyakori szívritmuszavarok, például korai pitvari vagy kamrai összehúzódás vagy pitvari fibrilláció, arterioszklerózis, rossz perfúzió, cukorbetegség, preeclampsia, vesebetegségek.

• Ha allergiás a műanyagra vagy a gumira, kérjük, ne használja ezt a készüléket.

• A páciens egy erre vállalkozó kezelő lehet.

• Az akkumulátorok és az akkumulátorfolyadék lenyelése súlyos veszélyekkel járhat. Tartsa az akkumulátorokat és a készüléket gyermekektől és fogyatékossággal élő személyektől távol.

• Ez a készülék megfelel az FCC előírások 15. részének. A működtetés a következő két feltételhez van kötve: (1) Az eszköz nem okozhat káros interferenciát, és (2) ennek az eszköznek el kell fogadnia bármilyen szintű interferenciát, még azt is, amely nem kívánt működést okozhat.

Beállítás és használat

1. Az elemek behelyezése

a. Nyissa ki az elemtartó fedelét a készülék hátoldalán.
b. Helyezzen be 2 darab „AAA” típusú elemet. Ügyeljen a polaritásra.
c. Helyezze vissza az elemtartó fedelét.

Amikor az LCD kijelzön megjelenik az 🔒 elem szimbólum, cserélje ki az összes elemet újakra.

Akkumulátorok nem megfelelőek ehhez a készülékhez.

Távolítsa el az elemeket, ha a mérőt egy hónapig vagy hosszabb ideig nem fogja használni, hogy elkerülje az elemek megfolyásából eredő károkat.

Ne hagyja, hogy az elemekben levő folyadék a szemébe jusson. Ha a szemébe jut, azonnal öblítse ki bő tiszta vízzel, és forduljon orvoshoz.

A készüléket, az elemeket és mandzsettát az élettartamuk végén a helyi szabályozásnak megfelelően kell megsem-misíteni.

2. Az idő és a dátum beállítása

a. Amikor behelyezi az elemeket vagy kikapcsolja a készüléket, az Óra üzemmódba vált és az LCD kijelzön váltakozva az óra és a dátum jelenik meg. Lásd a 2-1. és 2-2. ábrákat.
b. Amikor a készülék Óra üzemmódban van, nyomja meg egy-szerre a „START” és a „MEM” gombot; ekkor egy hangjelzés hallható és a hónap villogni kezd. Lásd 2-3. ábra. Nyomja meg többször egymás után a „START” gombot; a nap, az óra és a perc felváltva kezdenek villogni. Miközben egy szám villog, nyomja meg a „MEM” gombot a szám növeléséhez. Tartsa lenyomva a „MEM” gombot: az érték gyorsan kezd változni.

12:00

2-1. ábra 2-2. ábra 2-3. ábra

c. Kikapcsolhatja a készüléket a „START” gomb megnyomásával, amikor a perc villog, ekkor nyugtázza az időt és a dátumot.

d. A készülék 1 perc tétlenség után automatikusan kikapcsol; az idő és a dátum nem módosul.

e. Az elemek cseréje után újra be kell állítani az időt és a dátumot.

3. A mandzsetta csatlakoztassa a vérnyomásmérőhöz

A mandzsetta a csomagban csatlakoztatva van a készülékhez. Ha a mandzsetta leválna, igazítsa a mandzsetta két csatlakozóját

és négy rögzítőjét a készülék megfelelő csatlakozóihoz és rögzítőihez, majd nyomja rá a mandzsettát a készülékre a csatlakozók és a rögzítők rögzítéséhez.

4. A mandzsetta felhelyezése

a. Helyezze fel a mandzsettát a meztelen csuklóra, 1 - 2 cm-rel csuklóízület fölé a csukló tenyér felőli oldalán.

b. Ülő helyzetben tegye a karját a csuklójára helyezett mandzsettával maga elé egy asztalra vagy padra, tenyérrel felfelé. Ha a mandzsetta helyesen van elhelyezve, látja az LCD kijelzőt.

c. A mandzsetta ne legyen se túl szoros, se túl laza.

1. További információt a mandzsetta kerületének nagyságáról a „Specifikációk” részben talál, amivel ellenőrizheti, hogy megfelelő méretű mandzsettát használ.

2. Minden alkalommal ugyanazon a csuklóján végezze a mérést.

3. Mérés közben ne mozgassa a karját, a testét vagy a készüléket.

4. Maradjon csendben, nyugodtan 5 percig a vérnyomásmérés előtt.

5. Tartsa tisztán a mandzsettát. Nedves puha ruhával és enyhe tisztítószerrel tisztítsa meg a mandzsettát, ha elkoszolódott. Ne vegye le a mandzsettát a monitorról. A mandzsettát minden 200 mérés után ajánlott megtisztítani.

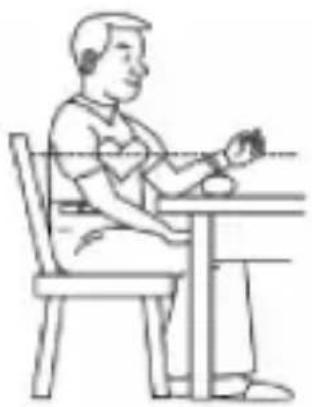

5. Testtartás a mérés során Mérés kényelmesen ülve

a. Üljön le, helyezze a lábát a padlóra, és ne tegye keresztbe a lábait. Há- tát támassza a szék háttámlájának.

b. Helyezze a kezét tenyerével felfelé maga elé egy lapos felületre, például egy asztalra.

c. A mandzsetta közepének a szíve jobb pitvarával egy szintben kell lennie.

6. A vérnyomás értékének leolvasása

a. Miután felhelyezte a mandzsettát és a teste kényelmes helyzetbe van, nyomja meg a „START“ gombot. Egy hangjelzés hallható és a kijelző összes karaktere megjelenik az önteszt végrehajtásakor. Lásd 6-1. ábra. Lépjen kapcsolatba a szervizközponttal, ha a kijelzön valami nem látható.
b. Ezután az aktuális memóriatár (U1 vagy U2) villog. Lásd 6-2. ábra. Nyomja meg a „MEM“ gombot a másik tárra váltáshoz. Lásd 6-3. ábra. Erősítse meg a kiválasztást a „START“ gomb megnyomásával. Az aktuális tár lesz automatikusan kiválasztva, ha 5 másodpercig nem végez semmilyen műveletet.

28:88 388 188

6-1. ábra 6-2. ábra 6-3. ábra

c. A memóriatár kiválasztása után a készülék elkezdi keresni a nulla nyomást. Lásd 6- 4. ábra.
d. A készülék felfújja a mandzsettát, amíg el nem éri a méréshez szükséges nyomást. Ezután a készülék lassan leengedi a nyomást a mandzsettából, és elvégzi a mérést. Végül kiszámítja a vérnyomás és a pulzusszám értékét, és azok megjelennek az LCD kijelzőn. A szabálytalan szívverés szimbólum (ha volt ilyen érzékelve) villog. Lásd 6-5. és 6-6. ábra. Az eredmény automatikusan tárolódik az aktuális memóriatárban.

H

11:04 0

11:04 128 78

P 72

6-4.ábra6-5. ábra 6-6. ábra

e. A mérés után a készülék 1 perc tétlenség után automatikusan kikapcsol. Megnyomhatja a „START” gombot is a készülék kézzel történő kikapcsolásához.
f. A mérés során bármikor megnyomhatja a „START” gombot a készülék kézzel történő kikapcsolásához.

Megjegyzés:

A nyomásmérések értelmezéséhez forduljon egy egészségügyi szakemberhez.

7. Tárolt eredmények megjelenítése

a. A mérés után áttekintheti az aktuális memóriatárban található méréseket a „MEM” gomb megnyomásával. Ekkor az LCD kijelzőn megjelennek az aktuális memóriatárban tárolt eredmények. Lásd 7-1. ábra.
b. Megnyomhatja a „MEM” gombot Óra üzemmódban a tárolt eredmények megjelenítéséhez. Az aktuális memóriatár villogni kezd, és a memóriatárban tárolt eredmények száma is megjelenik. Lásd 7-2. ábra. Nyomja meg a „START” gombot a másik tárra váltáshoz. Lásd 7-3. ábra.

Erősítse meg a kiválasztást a „MEM” gomb megnyomásával.

Az aktuális tár lesz automatikusan kiválasztva, ha 5 másodpercig nem végez semmilyen műveletet.

H

15

7-1. ábra

U A

7-2. ábra 7-3. ábra

0:1 12

c. A memóriatár kiválasztása után az LCD kijelzőn megjelenik a tárban lévő utolsó három eredmény átlagos értéke. Lásd 7-4. és 7-5. ábra. Ha nincsenek eredmények eltárolva, az LCD kijelző gondolatjeleket fog megjeleníteni, ahogy a 7-6. ábrán látható.

106 98 10

P 82

7-4.ábra7-5. ábra 7-6. ábra

d. Amikor az átlag látható és megnyomja a „MEM” gombot, a legutolsó eredmények jelennek meg. Lásd 7-7. ábra. Ezután külön-külön megjelenik a vérnyomás és a pulzusszám. Esetleg látható lesz a szabálytalan szívverés szimbólum is. Lásd 7-8 és 7-9. ábra. Nyomja meg újra a „MEM” gombot a következő eredmény megjelenítéséhez. Lásd 7-10. ábra. Így, a „MEM” gombot többször egymás után megnyomva megjelenítheti az előzőleg mért eredményeket.

128 78

11:04 128 78 18

P 72

02 150 93

7-7. ábra 7-8. ábra 7-9. ábra 7-10. ábra

e. A tárolt eredmények megjelenítésekor a készülék 1 perc tétlenség után automatikusan kikapcsol. Megnyomhatja a „START” gombot is a készülék kézzel történő kikapcsolásához.

8. A mérések törlése a memóriából

Ha bármelyik eredmény (kivéve az utolsó három eredmény átlaga) megjelenítésekor lenyomva tartja a „MEM” gombot három másodpercig, három „hangjelzés” kíséretében az összes eredmény törlődik az aktuális memóriatárból. Az LCD kijelzőn a 8. ábrán láthatóra módosul; a „MEM” vagy a „START” gomb megnyomása kikapcsolja a készüléket.

9. Magas vérnyomásérték kiértékelése felnőttek számára

A következő útmutatást a magas vérnyomás kiértékelésére (korra és nemre való tekintet nélkül) az Egészségügyi Világszervezet (WHO) dolgozta ki. Tartsa szem előtt, hogy más tényezőket (pl. cukorbetegség, túlsúly, dohányzás stb.) is figyelembe kell venni. Konzultáljon orvosával a pontos kiértékelésről, és soha ne módosítsa önmaga a kezelést.

Vérnyomás osztályozása a felnőttek számára

Vérnyomás osztályozása	SYS (Hgmm)	DIA (Hgmm)	Színes jelző
Optimális < 120 < 80 Zöld
Normál 120 - 129 80 - 84 Zöld
Magas - normál 130 - 139 85 - 89 Zöld
1. szintű hipertónia 140 - 159 90 - 99 Sárga
2. szintű hipertónia 160 - 179 100 - 109 Narancssárga
3. szintű hipertónia ≥ 180 ≥ 110 Vörös

A vérnyomásértékek meghatározása és osztályozása a WHO / ISH szerint.

Szisztolés (Hgmm)

H

Megjegyzés:

Nem alkalmas bármilyen típusú vészhelyzet / diagnózis jelzésére a színséma alapján, és a színséma csak a vérnyomásértékek különböző szintjeinek megkülönböztetésére szolgál.

10. Műszaki riasztás leírása

Az eszköz „HI“ vagy „Lo“ müszaki riasztást fog adni az LCD kijel-zön, ha a megállapított vérnyomás (szisztolés vagy diasztolés) a „Specifikációk” részben meghatározott névleges tartományon kívül esik. Ebben az esetben forduljon orvoshoz, vagy ellenőrizze, hogy a müvelet megfelelt -e az utasításoknak.

A müszaki riasztási állapot (a névleges tartományon kívül) gyárilag előre beállított, és nem állítható vagy inaktiválható. Ez a riasztásjel az IEC 60601-1-8 szerint alacsony prioritásúnak minősül.

A müszaki riasztás nem reteszelő, és nincs szükség reszetelésre. Az LCD-kijelzőn megjelenő jel kb. 8 másodperc elteltével automatikusan eltűnik.

H

220

1. Hibaelhárítás (1)

Probléma Lehetséges ok Megoldás
Az LCD kijelző a normálistól eltérő eredményt mutat	A mandzsetta helyzete nem megfelelő vagy nem megfelelően volt meghúzva.
	A testtartás nem megfelelő volt a mérés során.
	Beszéd, a kar vagy a test mozgatása, harag, izgatottság vagy idegesség a mérés során.
	Szabálytalan szívverés (aritmia)

H

1. Hibaelhárítás (2)

Probléma Lehetséges ok Megoldás
Az LCD kijelzőn megjelenik az alacsony töltöttségi szint szimbólum.	Az elemek töltöttségi szintje alacsony.	Cserélje ki az elemeket
Az LCD kijelzőn az „Er 0” felirat látható	A nyomásrendszer instabil volt a mérés előtt.	Ne mozogjon, és próbálja újra.
Az LCD kijelzőn az „Er 1” felirat látható	Nem sikerült a szisztolés nyomás érzékelése.
Az LCD kijelzőn az „Er 2” felirat látható	Nem sikerült a diasztolés nyomás érzékelése.
Az LCD kijelzőn az „Er 3” felirat látható	A pneumatikus rendszer blokkolva van vagy a mandzsetta túl szoros a felfújás során.	Helyezze fel megfelelően a mandzsettát, és próbálja újra.
Az LCD kijelzőn az „Er 4” felirat látható	A pneumatikus rendszer szivárog vagy a mandzsetta túl laza a felfújás során.
Az LCD kijelzőn az „Er 5” felirat látható	A mandzsetta nyomása 300 Hgmm feletti.	Mérje meg újra öt perc elteltével. Ha a készülék még akkor is rendellenesen működik, lépjen kapcsolatba a helyi kereskedővel vagy a gyártóval.
Az LCD kijelzőn az „Er 6” felirat látható	A mandzsetta nyomása több mint 3 percig 15 Hgmm felett van.
Az LCD kijelzőn az „Er 7” felirat látható	EEPROM hozzáférési hiba
Az LCD kijelzőn az „Er 8” felirat látható	Készülékparaméter ellenőrzési hiba.
Az LCD kijelzőn az „Er A” felirat látható	Nyomásérzékelő paraméter hiba.
Nincs válasz egy gomb megnyomása-kor vagy az elemek behelyezésekor.	Hibás működés vagy erős elektromágneses interferencia.	Öt percre vegye ki az elemeket, majd helyezze vissza azokat.

Karbantartás

1. Ne ejtse le a készüléket, illetve ne tegye ki erős ütéseknek.
2. Óvja a magas hömérséklettől és a közvetlen napfénytől. Ne merítse vízbe a készüléket, mivel az a készülék károsodását eredményezi.
3. Ha a készülék fagypont közeli hömérsékleten volt tárolva, használat előtt hagyja szobahömérsékletre felmelegedni.

H

1. Készüléknek 6 órára van szüksége ahhoz, hogy a legalacsonyabb tárolási hőmérsékletröl üzemi hőmérsékletre melegedjen. 20 °C-os környezeti hőmérséklet esetén a készülék azonnal használatra kész. A monitor lehülési ideje 6 óra a maximális tárolási hőmérsékleten történő tárolás után. A monitor 20 °C-on alkalmas rendeltetésszerű használatra.
2. Ne kísérelje meg szétszerelni a készüléket.
3. A készülék használata közben ne végezzen rajta szervizelést vagy karbantartást.
4. Ha a hosszabb ideig nem használja a készüléket, vegye ki az elemeket.
5. A készülék teljesítményét javasolt 2 évente vagy javítás után ellenőrizni. Ezzel kapcsolatban érdeklődhet a szervizközpontban.
6. Tisztítsa meg a készüléket egy száraz, puha ruhával vagy hígított fertőtlenítő alkoholt vagy hígított szappant tartalmazó vízzel átitatott, aztán jól kicsavart puha ruhával.
7. A készülék egy részegysége sem szervizelhető a felhasználó által. A kapcsolási rajzok, alkatrészlista, leírások, kalibrálási utasítások és más, a felhasználó által felkért megfelelően képzett szakembert a javításban segítő információk kérése beszerezhetők.

8. A készülék legalább 10000 mérés vagy háromévnyi használat erejéig fenntartja a biztonsági és teljesítményjellemzőit, a mandzsetta pedig legalább 1000 nyitás-zárási ciklus erejéig megőrzi épségét.

9. Javasolt a mandzsetta fertőtlenítése heti 2 alkalommal (például egy kórházban vagy klinikán). Törölje át a mandzsetta belső oldalát (a börrel érintkező oldal) egy puha, etil-alkohollal (75 - 90 %) átitatott és jól kicsavart ruhával, majd a levegőn szárítsa meg a mandzsettát.

A készüléken található szimbólumok magyarázata

„FIGYELEM” szimbólum

„BF TÍPUSÚ RÁHELYEZHETŐ ALKATRÉSZ” szimbólum (a mandzsetta BF típusú ráhelyezhető alkatrész).

„KÖRNYEZETVÉDELEM” szimbólum – A kidobott elektromos termékeket nem lehet a háztartási hulladékkal együtt megsemmisíteni. Ha van rá lehetőség, akkor hasznosítsa újra. Az újrahasznosítással kapcsolatos tudnivalókról érdeklődjön a helyi önkormányzatnál vagy a forgalmazónál.

„GYÁRTÓ” szimbólum

CE0197

A CE-jelölés azt jelzi, hogy a termék megfelel a 93 / 42 / EGK orvostechnikai eszközökről szóló irányelv alapvető követelményeinek.

„GYÁRTÁS IDEJE“ szimbólum

H

„EURÓPAI KÉPVISELET” szimbólum

IP22 Szimbólum a „Védelmi fokozat az IP-nek (nemzetközi védelem) megfelelően (International Protection)”

Amennyiben kérdése merül fel, a következő elérhetőségen vegye fel velünk a kapcsolatot:

Európai képviselet:

Információk az elektromágneses kompatibilitásról

1. Táblázat - Kibocsátás

Jelenség Megfelelés		Elektromágneses környezet
Rádiófrekvencia-kibocsátás	CISPR 111. csoport,B. osztály	Lakókörnyezeti egészségügyi ellátás
Harmonikus torzítás	IEC 61000-3-2A. osztály	Lakókörnyezeti egészségügyi ellátás
Feszültségingado-zások és villogás	IEC 61000-3-3Megfelelés	Lakókörnyezeti egészségügyi ellátás

1. Táblázat - Védettségi szint

Jelenség	Általános EMC szab-vány	Immunitási teszt szintek
		Lakókörnyezeti egész-ségügyi ellátás
Elektrosztatikus kisülés	IEC61000-4-2	± 8 kV érintkezés ± 2 kV, ± 4 kV, ± 8 kV, ± 15 kV levegő
Sugárzott rádiófrek-vencia elektromág-neses mező	IEC61000-4-3	10 V/m80 MHz - 2,7 GHz80 % AM 1 kHz-nél

H

Jelenség	Általános EMC szab-vány	Immunitási teszt szintek
		Lakókörnyezeti egész-ségügyi ellátás
Rádiófrekvenciás vezeték nélküli kommunikációs eszközök zavarvé-delme	IEC61000-4-3	Lasd 3. táblázat
Névleges teljesít-mény frekvenciája mágneses mezők	IEC61000-4-8	30 A/m50 Hz vagy 60 Hz

1. Táblázat - Rádiófrekvenciás vezeték nélküli kommunikációs eszközök zavarvédelme

Vizsgálati frekvencia (MHz)	Sáv (MHz)	Immunitási teszt szintek
		Professzionális egészségügyi környezet
385 380-390		Impulzusszélesség-moduláció 18 Hz, 27 V/m
450 430-470		FM, ± 5 kHz eltérés, 1 kHz szinusz, 28 V/m
710	704-787	Impulzusszélesség-moduláció 217 Hz, 9 V/m
745
780
810	800-960	Impulzusszélesség-moduláció 217 Hz, 28 V/m
870
930
1720	1700-1990	Impulzusszélesség-moduláció 217 Hz, 28 V/m
1845
1970
2450 2400-2570		Impulzusszélesség-moduláció 217 Hz, 28 V/m
5240	5100-5800	Impulzusszélesség-moduláció 217 Hz, 9 V/m
5500
5785

H
