PCBMG 3018 - Тонометр ProfiCare - Бесплатное руководство пользователя

Тип продукта	Электронный тонометр на запястье
Модель	PC-BMG 3018 (KD-738BR)
Метод измерения	Осциллометрический, автоматическое надувание и измерение
Размеры (Д x Ш x В)	Примерно 83 x 64 x 28 мм
Вес (без батареек)	Примерно 111 г
Окружность манжеты	14 – 19,5 см
Питание	2 батарейки 1,5 В типа AAA / Micro / LR03
Диапазон измерения давления	0 – 300 мм рт. ст. (манжета); систолическое 60 – 260 мм рт. ст.; диастолическое 40 – 199 мм рт. ст.
Диапазон измерения пульса	40 – 180 ударов/мин
Точность измерения давления	± 3 мм рт. ст.
Точность измерения пульса	± 5 %
Память	2 x 60 измерений с датой и временем
Основные функции	Автоматическое измерение, обнаружение нерегулярных сердечных сокращений, классификация ВОЗ (цветовой индикатор), расчет среднего значения последних 3 измерений
Дисплей	ЖК-экран с датой, временем, давлением, пульсом, индикатором заряда батареи
Рабочая температура	от +10 °C до +40 °C / ≤85 % относительной влажности
Температура хранения	от -20 °C до +50 °C / ≤85 % относительной влажности
Классификация	Внутреннее питание, тип BF, IP22 (защита от пальцев и брызг), непрерывная работа
Чистка и уход	Протирайте прибор мягкой сухой или слегка влажной тканью (вода, разбавленный спирт или мыло); дезинфицируйте манжету этиловым спиртом 75-90 %
Безопасность	Не использовать для новорожденных, детей, беременных или лиц с аллергией на пластик/резину; не передавать манжету другим; прекратить использование при тяжелой аритмии
Запасные части и ремонтопригодность	Манжета несъемная; нет деталей, подлежащих ремонту пользователем; рекомендуется проверка работоспособности каждые 2 года
Комплектация	Тонометр, манжета, батарейка, руководство по эксплуатации
Стандарты	IEC 60601-1, IEC 60601-1-2, IEC 80601-2-30, EN 1060-1/3, ISO 81060-2

Часто задаваемые вопросы - PCBMG 3018 ProfiCare

Как установить батарейки?

Откройте крышку батарейного отсека на задней стороне прибора. Вставьте 2 батарейки AAA, соблюдая полярность. Закройте крышку. Используйте новые алкалиновые батарейки, не используйте перезаряжаемые батареи.

Как установить дату и время?

В режиме часов одновременно нажмите кнопки START и MEM. Месяц начнет мигать; нажимайте START для перехода к дню, часам, минутам. Используйте MEM для увеличения значения. Когда минуты мигают, нажмите START для подтверждения.

Как правильно надеть манжету?

Наденьте манжету на голое запястье, на 1-2 см от сустава, стороной ладони. Затяните умеренно: не слишком слабо и не слишком туго. Сядьте, положите руку на стол ладонью вверх, манжета на уровне сердца.

Что делать, если на экране отображается 'Er 1' или 'Er 2'?

Эти коды указывают на ошибку обнаружения систолического (Er 1) или диастолического (Er 2) давления. Проверьте положение манжеты, оставайтесь неподвижным и молчите, затем повторите измерение. Если проблема сохраняется, обратитесь в службу поддержки.

Сколько измерений можно сохранить?

Прибор может запомнить до 120 измерений (2 банка по 60), каждое с датой и временем. Вы можете просмотреть среднее значение последних трех измерений в каждом банке.

Что означает символ нерегулярного сердцебиения?

Мигающий символ (♥) указывает на обнаружение нерегулярного пульса (аритмии). Результат может быть менее надежным. Проконсультируйтесь с врачом для точной оценки.

Как интерпретировать цвета на экране?

Цветовой индикатор классифицирует давление согласно ВОЗ: зеленый (оптимальное до нормального), желтый (гипертензия 1 степени), оранжевый (2 степени), красный (3 степени). Это служит ориентиром, не является медицинским диагнозом.

Можно ли использовать этот прибор во время беременности?

Беременные женщины или женщины с преэклампсией должны проконсультироваться с врачом перед использованием. Клинические испытания на этой группе не проводились. Не рекомендуется для новорожденных и детей.

Как чистить тонометр и манжету?

Протирайте монитор мягкой сухой или слегка влажной тканью, смоченной водой, разбавленным спиртом или мылом. Для манжеты протрите внутреннюю часть тканью, смоченной этиловым спиртом 75-90 %, затем дайте высохнуть на воздухе. Не погружайте в воду.

Что делать, если прибор отображает 'HI' или 'Lo'?

Эти сообщения указывают, что измеренное давление выходит за пределы диапазона измерения (соответственно слишком высокое или слишком низкое). Проконсультируйтесь с врачом и проверьте процедуру измерения. Сигнализация предустановлена и не может быть отключена.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PCBMG 3018 ProfiCare

Руководство по эксплуатации...... стр. 230

Руководство по эксплуатации

Спасибо, что выбрали нашу продукцию. Мы надеемся, вы оста- нетесь довольны использованием прибора.

Оглавление

Обзор деталей прибора ....3

Важная информация....231

Содержание и индикаторы на экране....232

Применение....232

Противопоказания....232

Описание прибора ....233

Характеристики 234

Указания....235

Установка и приемы работы....239

1. Установка батареек.....239

2. Настройка даты и времени.....240

3. Подключение рукава к тонометру.....241

4. Как надевается рукав....242

5. Положение тела при измерении....243

6. Получение результатов измерения давления .....243

7. Отображение сохраненных результатов......245

8. Удаление измерений из памяти.....246

9. Оценка высокого давления у взрослых .....247

10. Описание технического аварийного сигнала.....249

11. Решение проблем (1)......250

12. Решение проблем (2)......251

Обслуживание 252

Объяснение символов на приборе .....254

Информация об электромагнитной совместимости .....256

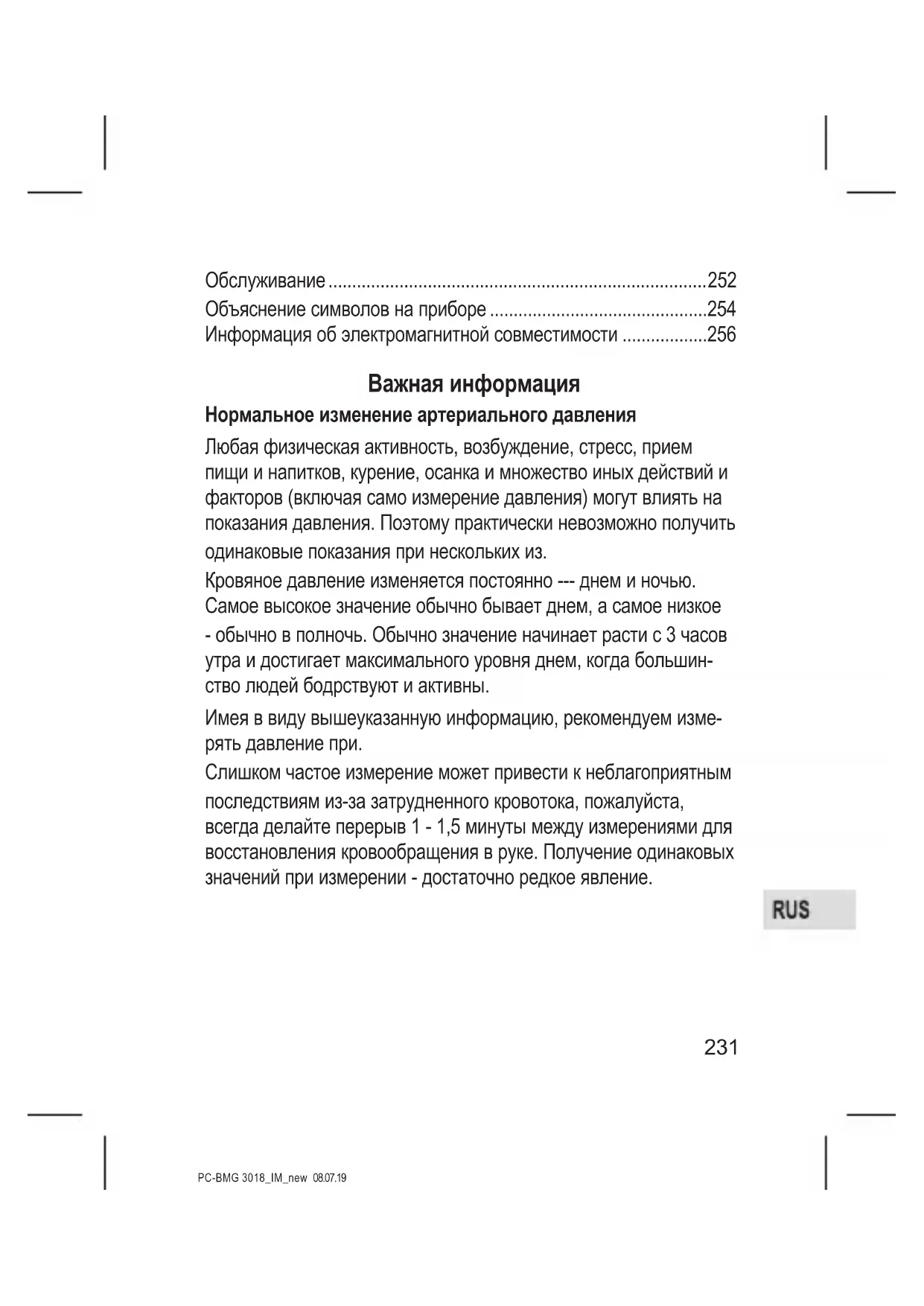

Важная информация

Нормальное изменение артериального давления

Любая физическая активность, возбуждение, стресс, прием пищи и напитков, курение, осанка и множество иных действий и факторов (включая само измерение давления) могут влиять на показания давления. Поэтому практически невозможно получить одинаковые показания при нескольких из.

Кровяное давление изменяется постоянно --- днем и ночью. Самое высокое значение обычно бывает днем, а самое низкое - обычно в полночь. Обычно значение начинает расти с 3 часов утра и достигает максимального уровня днем, когда большинство людей бодрствуют и активны.

Имея в виду вышеуказанную информацию, рекомендуем измерять давление при.

Слишком частое измерение может привести к неблагоприятным последствиям из-за затрудненного кровотока, пожалуйста, всегда делайте перерыв 1 - 1,5 минуты между измерениями для восстановления кровообращения в руке. Получение одинаковых значений при измерении - достаточно редкое явление.

RUS

Содержание и индикаторы на экране

1 Кнопка MEM
2 Кнопка START
3 Рукав
4 Батарейный отсек
5 Цветной индикатор
6 ЖК-экран
7 Индикатор памяти
8 Отображение даты/времени (чередуются)
9 Систолическое давление
10 Диастолическое давление / частота пульса (чередуются)
11 Индикатор готовности к надуванию
12 Символ неустойчивого сердцебиения
13 Индикатор классификации уровня артериального давления
14 Индикатор низкого уровня заряда батареи

Применение

Полностью автоматический электронный сфигмоманометр предназначен для использования медицинским персоналом и в бытовых условиях. Это неинвазивная система измерения артериального давления предназначена для измерения диастолического и систолического давления и частоты пульса взрослого человека с использованием неинвазивного метода, при котором надуваемый рукав располагается на запястье.

RUS

Противопоказания

Электронный сфигмоманометр не предназначен для людей с тяжелыми формами аритмии.

232

Описание прибора

На основе осцилляторной методики с использованием встроенного силиконового датчика давления, артериальное давление и частота пульса измеряются автоматически и неинвазивно.

ЖК-экран покажет значения давления и частоты пульса. Самые последние 2 × 60 измерений можно сохранить в памяти с отметкой о дате и времени. Тонометр может также указать среднее значение за последние три измерения.

Электронные сфигмоманометры отвечают следующим стандартам: IEC 60601-1 Edition 3.1 2012-08 / EN 60601-1: 2006 / A1: 2013

(Электрическое медицинское оборудование - Часть 1: Общие требования к основной безопасности и основополагающим характеристикам), IEC 60601-1-2: 2014 / EN 60601-1-2: 2015

( Электрическое медицинское оборудование - Часть 1-2:

Общие требования к основной безопасности и основополагающим характеристикам - Вспомогательный стандарт: Электромагнитная совместимость - Требования и тестирование),

IEC 80601-2-30: 2009 + AMD1: 2013 / EN 80601-2-30: 2010 / A1: 2015

(Электрическое медицинское оборудование - Часть 2-30: Особые требования к основной безопасности и основополагающим характеристикам автоматических неинвазивных сфигмоманометров), EN 1060-1: 1995 + A2: 2009 (Неинвазивные сфигмоманометры - Часть 1: Общие требования), EN 1060-3: 1997 + A2: 2009

(Неинвазивные сфигмоманометры - Часть 3: Дополнительные требования к электромеханическим системам измерения артериального давления).

ISO 81060-2: 2013 (Неинвазивные сфигмоманометры - Часть 2: клиническая проверка типа автоматического измерения).

Характеристики

1. Название прибора: Тонометр для измерения артериального давления
2. Модель: PC-BMG 3018 (KD-738BR)
3. Классификация: Внутреннее питание, тип BF применимая часть, IP22 (1. Защита от касания пальцами и проникновения посторонних предметов диаметром ≥ 12,5 мм; 2. Защита от вытекания жидкости, если корпус расположен под углом до 15 °), без AP или APG, продолжительная работа
4. Размер устройства: Прибл. 83 мм × 64 мм × 28 мм
5. Обхват рукава: 14 см - 19,5 см
6. Вес: Прибл. 111 г (без батареек)
7. Метод измерения: Осцилляторный, автоматический надув и измерение
8. Объем памяти: 2 × 60 измерений с отметкой даты и времени
9. Источник питания: Батарейки: 2 × 1,5 В = тип AAA • Micro • LR6
10. Диапазон измерений: Давление рукава: 0 - 300 мм рт. ст. Систолическое: 60 - 260 мм рт. ст. Диастолическое: 40 - 199 мм рт. ст. Частота пульса: 40 - 180 ударов / минуту
11. Точность: Давление: ± 3 мм рт. ст. Частота пульса: ± 5 %
12. Рабочая температура: +10 °C до +40 °C (50 °F до 104 °F)

13. Рабочая влажность: ≤ 85 % OB

14. Температура при хранении и транспортировке:
    -20 °C до +50 °C (-4 ° до 122 °F)

15. Влажность при хранении и транспортировке: ≤ 85 % ОВ
16. Давление: 80 кПа до 105 кПа
17. Работа от батареек: Прибл. 270 измерений
18. Комплект поставки: Насос, клапан, ЖКИ, рукав, датчик

Указания

1. Ознакомьтесь со всей информацией в руководстве и других брошюрах из комплекта поставки.
2. Располагайтесь свободно, будьте спокойны и избегайте резких движений за 5 минут до измерения.
3. Рукав одевайте на одном уровне с сердцем.
4. При измерении не разговаривайте и не двигайте ни руку, ни тело.
5. Всякий раз измеряйте на одной руке.
6. Пожалуйста, обязательно подождите 1 - 1,5 минуты между измерениями для восстановления кровообращения в руке. Длительное избыточное давление (давление в рукаве выше 300 мм рт. ст. или поддерживается выше 15 мм рт. ст. дольше 3 минут) в камере может привести к экхимозу руки.
7. Обратитесь к вашему терапевту, если у вас есть сомнения относительно нижеперечисленных случаев:

1) Наложение рукава на рану или ожоговую зону;
2) Наложение рукава на конечность со следами внутрисосудистого лечения или при наличии артериовенозного (A-V) шунта;
3) Наложение рукава на руку на стороне мастэктомии;

4) Одновременное использование с другим медицинским измерительным оборудованием на одной руке;
5) Необходимость проверки кровообращения пациента.

1. Данный Электронный сфигмоманометр разработан для взрослых и никогда не должен быть использован для младенцев и детей. Обратитесь к терапевту или иному медицинскому специалисту перед использованием прибора для подростка. Беременным женщинам, а также пациенткам страдающим поздним токсикозом, перед использованием тонометра необходимо проконсультироваться с лечащим врачом.

2. Не используйте данный прибор в движущемся транспортном средстве, Это может привести к ошибочным измерениям.

3. Значения артериального давления, полученные данным прибором, соответствуют значениям, получаемым тренированным наблюдателем с использованием метода стетоскопной аускультации, в рамках, указанных Американским национальным институтом стандартизации, Электронными или автоматическими сфигмоманометрами.

4. Не допускается использование прибора рядом или над другим оборудованием, поскольку это ведет к неправильной работе. Информацию о возможных электромагнитных и иных наводках тонометра и других устройств вместе с рекомендациями по устранению таких наводок, пожалуйста, см. в разделе «Информация об электромагнитной совместимости». Рекомендуется держать тонометр в 10 метрах от других беспроводных устройств, например блоков беспроводных сетей WLAN, микроволновых печей и т.д.

5. Неустойчивое сердцебиение (ІНВ) из обычной аритмии определяется в процедуре измерения давления, отображается символ ♥️ этом случае, Электронные сфигмоманометры будут работать, но результаты могут быть неверные. Рекомендуем обратиться к врачу для правильного измерения давления.

Существует 2 условия, при которых будет отображаться сигнал IHB:

(IHB = IRREGULAR HEARTBEAT = неровное сердцебиение)

1) Коэффициент отклонения (CV) импульсов > 25 %.
2) Отклонение следующего периода пульса ≥ 0,14 сек, и количество таких пульсов составляет более 53 % общего количества измеренных пульсов.

1. Пожалуйста, не используйте другой рукав, кроме как входящий в комплект поставки, иначе возникает угроза биосовместимости и возможны ошибки измерений.
2. Тонометр может не соответствовать установленным характеристикам или привести к угрозе безопасности, при хранении или использовании вне указанных рамок температуры или влажности.
3. ⚠️ Пожалуйста, не давайте пользоваться рукавом другим заразным людям, что позволит избежать риска кросс-заражения.
4. Данный прибор был протестирован и был признан соответствующим цифровым устройствам Класса В, в соответствии с частью 15, Правил FCC. Данные ограничения разработаны для разумной защиты от вредоносной интерференции в бытовых условиях. Данное оборудование генерирует,

использует и может испускать радиочастотную энергию и, при установке без учета требований Руководства, может привести к интерференции в радиосвязи. При этом не гарантируется отсутствие интерференции в конкретном месте установки. Если данное оборудование создает вредную интерференцию радио- и телеприему, что легко определить включив и выключив прибор, пользователю следует попробовать исключить интерференцию, проделав следующее:

• Переориентировать или переместить принимающую антенну.
• Увеличить расстояние между оборудованием и ресивером.
• Подключить устройство к розетке другой цепи, чем та, к которой подключен ресивер.

• Свяжитесь с дилером или опытным радио- / телемастером.

• Измерения невозможны в условиях высокой частоты или аритмии.

• Прибор не предназначен для использования на новорожденных, детях или беременных (на новорожденных, детях и беременных не были проведены медицинские тесты).

• На показания могут влиять движение, дрожь и тремор.

• Прибор не следует применять к пациентам с плохой периферийной циркуляцией, существенно низким кровяным давлением и низкой температурой тела (в этом случае будет низкий кровяной поток в месте измерения).

• Прибор не следует применять к пациентам с сердечным стимулятором или искусственным легким (не будет пульсации).

• Проконсультируйтесь у своего врача перед применением прибора при любом из следующих симптомах: общая аритмия, например атриальная пульсация или пульсация преждевременного сокращения желудочков, атриальная фибрилляция, артериальный склероз, плохая перфузия, диабет, предэклампсия, другие болезни.

• Пожалуйста, не применяйте этот прибор при аллергии на пластик / резину.
• Пациент может сам работать с прибором.
• Высокую опасность представляет проглатывание батарейки и / или содержащейся в ней жидкости. Храните батарейки и прибор в месте, недоступном для детей и людей с ограниченными возможностями.
• Данный прибор соответствует части 15 Правил FCC. Использование прибора соответствует следующим двум условиям: (1) Данный прибор не создает вредных помех и (2) обладает достаточной помехоустойчивостью, включая устойчивость к помехам, которые могут стать причиной нежелательной работы прибора.

Установка и приемы работы

1. Установка батареек

а. Откройте крышку отсека батареек с обратной стороны тонометра.
6. Вставьте 2 батарейки типа «ААА». Обратите внимание на полярность.
в. Закройте крышку.

Если на экране отображается символ батареи ■мените батарейки новыми.

Перезаряжаемые аккумуляторы не подходят для тонометра. Доставайте батарейки при длительном, более месяца, неиспользовании прибора во избежание опасности утечки электролита.

Не допускайте попадания его в глаза. При попадании электролита в глаза, обильно промойте их водой и обратитесь к врачу.

Тонометр, батарейки и рукав необходимо утилизировать в соответствии с местными требованиями по охране окружающей среды.

2. Настройка даты и времени

a. После установки батареек и выключения монитора, устройство перейдет в Режим часов и ЖК-экран будет поочередно отображать время и дату. См. Рис. 2-1 & 2-2.
6. Когда монитор находится в Режиме часов, одновременно нажмите кнопку «START» и кнопку «MEM» послышится звуковой сигнал и начнет мигать месяц. См. Рис. 2-3. Последовательно нажимайте кнопку «START» день, час и минуты будут последовательно мигать. При мигании цифры нажмите «MEM» для ее увеличения. При удержании «MEM», цифры начнут увеличиваться быстрее.

12:00

i₀ i₁

京 L

Рис. 2-1 Рис. 2-2 Рис. 2-3

в. Вы можете выключить тонометр, нажав кнопку «START» при мигании минут, при этом время и дата будут подтверждены.
г. Тонометр выключится автоматически после 1 минуты простоя: без изменения времени и даты.
д. После замены батареек вам следует заново установить время и дату.

3. Подключение рукава к тонометру

Рукав присоединен к тонометру во время упаковки.

Если рукав отсоединился, выровняйте два разъема и четыре скобы рукава с гнездами для разъемов и скоб в тонометре и прижмите рукав к тонометру до надежного крепления разъемов и скоб.

4. Как надевается рукав

a. Расположите рукав на открытом запястье на 1 - 2 см выше запястного сустава со стороны ладони.

1. Находясь в сидячем положении, расположите руку с тонометром на запястье спереди на столе или другой ровной поверхности ладонью кверху. Если рукав правильно надет, вы сможете прочитать показания ЖК-экрана.

в. Рукав должен быть ни перетянут, ни свободен на руке.

1. Пожалуйста, узнайте обхват рукава в разделе «Характеристики» и убедитесь, что используется правильный рукав.

2. Проводите измерения на одной и той же руке.

3. Не двигайте рукой, не двигайтесь сами и не перемещайте прибор во время измерения.

4. Будьте спокойны и избегайте резких движений за 5 минут до измерения.

5. Содержите рукав в чистоте. Если рукав загрязнен, очистите его мягкой влажной тканью с использованием мягкого моющего средства. Не снимайте рукав с монитора. Рекомендуем чистить рукав после каждых 200 использование.

5. Положение тела при измерении Измерение в сидячем положении

а. Сядьте, поставив ноги ровно на пол и не скрещивайте их. Обопритесь спиной на спинку стула.
6. Расположите руку ладонью кверху на ровной поверхности типа стола.
в. Середина рукава должна находиться на уровне правого предсердия.

6. Получение результатов измерения давления

a. После того, как вы надели рукав и расположились в удобной позе, нажмите кнопку «START». Вы услышите звуковой сигнал, и на экране появятся разом все значки для самодиагностики. См. рис. 6-1. Пожалуйста, обратитесь в сервисный центр при отсутствии какого-либо сегмента.

28:00 388 188

Рис. 6-1 Рис. 6-2 Рис. 6-3

1. Затем начнет мигать текущая группа памяти (U1 или U2). См. рис. 6-2. Нажмите кнопку «МЕМ» для переключения к другой группе. См. рис. 6-3. Подтвердите ваш выбор, на-

жав «START». Текущая группа будет также подтверждена автоматически после 5 секунд покоя.

в. После выбора группы памяти тонометр начнет поиск точки нулевого давления. См. рис. 6-4.
г. Тонометр будет надувать рукав до достижения достаточного давления для измерения. Затем тонометр начнет медленно спускать давление из рукава и проводить измерение. В конце процедуры на экране будут раздельно отображаться артериальное давление и частота пульса. Символ неустойчивого сердцебиения (если обнаружено) будет мигать. См. рис. 6-5 & 6-6. Результат будет автоматически сохранен в текущей группе памяти.

11:04 0

11:04 128 78

P 72

Рис. 6-4 Рис. 6-5 Рис. 6-6

д. После измерения монитор автоматически выключится после 1 минуты без работы. Вы также можете нажать кнопку «START» для ручного отключения тонометра.
e. Во время измерения Вы можете нажать кнопку «START» для ручного отключения тонометра.

Примечание:

Пожалуйста, обратитесь к врачу для интерпретации измеренных значений.

7. Отображение сохраненных результатов

a. После измерения вы можете просмотреть измерения в текущей группе памяти, нажав кнопку «МЕМ». Теперь ЖК-экран отображает количество результатов в текущей группе. См. рис. 7-1.
6. Также вы можете нажать кнопку «МЕМ» в Режиме часов для отображения сохраненных результатов. Текущая группа памяти будет мигать, и будет указано количество результатов в группе. См. рис. 7-2. Нажмите кнопку «START» для переключения к другой группе. См. рис. 7-3. Подтвердите ваш выбор, нажав «МЕМ». Текущая группа будет также подтверждена автоматически после 5 секунд покоя.

IS

Рис. 7-1

14 18

Рис. 7-2 Рис. 7-3

01 U2

в. После выбора группы памяти ЖК-экран будет показывать среднее значение по последним трем измерениям в группе. См. рис. 7-4 & 7-5. Если результаты отсутствуют, ЖК-экран покажет прочерки, как указано на рис. 7-6.

106 96 70 10

Рис. 7-4 Рис. 7-5 Рис. 7-6

P 82

г. Если во время отображения среднего результата вы нажмете кнопку «МЕМ», будет показан последний результат из измеренных. См. рис. 7-7. Затем показатели давления и частоты пульса будут показаны раздельно. Возможно, будет мигать символ неустойчивого сердцебиения. См. рис. 7-8 & 7-9. Нажмите кнопку «МЕМ» снова для отображения следующего результата. См. рис. 7-10. Таким же образом, при нажатии кнопки «МЕМ» вы сможете ознакомиться с предыдущими измерениями.

128 78 18

11:04 128 78 18

P 72

02 150 93

Рис. 7-7 Рис. 7-8 Рис. 7-9 Рис. 7-10

д. После отображения сохраненных результатов тонометр автоматически выключится после 1 минуты без работы. Вы также можете нажать кнопку «START» для ручного отключения тонометра.

8. Удаление измерений из памяти

Если при отображении результата измерений (кроме среднего значения по последним трем измерениям) вы удерживаете нажатой кнопку «МЕМ» в течение 3 секунд, все результаты в текущей группе памяти будут удалены после трех звуковых сигналов. ЖК-экран будет

отображать Рис. 8; нажатие «MEM» или «START» приведет к выключению тонометра.

9. Оценка высокого давления у взрослых

Следующее руководство по оценке высокого давления (безотносительно пола и возраста) было принято Всемирной организацией здоровья (WHO). Пожалуйста, имейте в виду, что другие факторы (напр., диабет, ожирение, курение и т.п.) также следует принимать во внимание. Проконсультируйтесь у вашего врача относительно точности оценки и никогда не меняйте самостоятельно установленной вам терапии.

Классификация артериального давления у взрослых

Классификация артериального давления	SYS (мм рт. ст.)	DIA (мм рт. ст.)	Цветной индикатор
Оптимальное < 120	< 80 Зеленый
Нормальное 120 - 1	29 80 - 84 Зеленый
Высокое - нормальное	130 - 139 85	- 89 Зеленый
Гипертензия уровень 1	140 - 159 90	- 99 Желтый
Гипертензия уровень 2	160 - 179 100	- 109 Оранжевый
Гипертензия уровень 3	≥ 180 ≥ 110	Красный

Определение и классификация значений артериального давления в соответствии с ВОЗ / МОГ

Систолическое (мм рт. ст.)

Диастолическое (мм рт. ст.)

Примечание:

Данный прибор не предназначен для использования в экстренных ситуациях / диагностика основана на цветовой схеме, которая служит исключительно для различения различных уровней артериального давления.

10. Описание технического аварийного сигнала

Устройство сразу покажет «HI» или «Lo», как технический аварийный сигнал на ЖК-дисплее, если измеренное кровяное давление (систолическое или диастолическое) вне номинального диапазона, указанного в разделе «Характеристики». В этом случае нужно проконсультироваться с врачом или проверить, не нарушают ли инструкции данные операции.

Состояние технического аварийного сигнала (вне номинального диапазона) предоставлено на заводе и не может регулироваться или отменяться. Этому аварийному сигналу назначен низкий приоритет согласно IEC 60601-1-8.

Технический аварийный сигнал не триггерный и не требует сброса. Показанный на ЖК-дисплее сигнал автоматически пропадет спустя примерно 8 секунд.

RUS

1. Решение проблем (1)

Проблема Возможная причина Решение
ЖК-экран показывает ненормальный результат	Положение рукава было неправильным или он был неверно затянут.	Правильно наденьте рукав и повторите измерение
	Положение тела было неверным во время измерения.	Обратитесь к разделу «Положение тела при измерении» Руководства и повторите измерение.
ЖК-экран показывает ненормальный результат	Вы разговаривали, двигали рукой или телом; состояние злости, агрессии или нервничания при измерении.	Проведите повторное измерение в спокойном неподвижном состоянии и молча.
	Неустойчивое сердце-биение (аритмия)	Электронный сфигмоманометр не предназначен для людей с тяжелыми формами аритмии.

RUS

1. Решение проблем (2)

Проблема Возможная причина Решение
ЖК-экран отображает символ разряженной батареи	Батарея разряжена	Замените батарейки
ЖК-экран отображает «Er 0»	Система давления неустойчива перед измерением.	Не двигайтесь и повторите процедуру.
ЖК-экран отображает «Er 1»	Не определено систолическое давление.
ЖК-экран отображает «Er 2»	Не определено диастолическое давление.	Не двигайтесь и повторите процедуру.
ЖК-экран отображает «Er 3»	Пневматическая система блокирована или рукав слишком зажат при надувании.	Правильно наденьте рукав и повторите измерение.
ЖК-экран отображает «Er 4»	Утечка воздуха из пневматической системы или рукав слишком ослаблен при надувании.

RUS

Проблема Возможная причина Решение
ЖК-экран отображает «Er 5»	Давление рукава больше 300 мм рт. ст.	Измерьте заново спустя 5 минут. Если функции не восстановились, свяжитесь с местным дистрибьютором или фабрикой.
ЖК-экран отображает «Er 6»	Более 3 минут с давлением в рукаве выше 15 мм рт. ст.
ЖК-экран отображает «Er 7»	Ошибка доступа к EEPROM
ЖК-экран отображает «Er 8»	Ошибка проверки параметров устройства
ЖК-экран отображает «Er А»	Ошибка параметра датчика давления
Нет ответа при нажатии на кнопку или после установки батареек.	Неправильная работа или сильная электромагнитная интерференция.	Достаньте батарейки на пять минут, затем установите их снова.

Обслуживание

1. Не роняйте тонометр и не подвергайте его сильным воздействиям.
2. ⚠️ Избегайте высоких температур и прямых солнечных лучей. Не погружайте тонометр в воду, так как это приведет к повреждению прибора.

3. Если прибор хранился при низких температурах, дайте ему согреться до комнатной температуры перед использованием.

4. Прибору необходимо 6 часов прогрева при окружающей температуре 20 °C от минимальной температуры хранения до готовности к применению по назначению. Прибору потребуется 6 часов на охлаждение от максимальной температуры хранения перед готовностью к применению по назначению при наружной температуре 20 °C.

5. ⚠️ Не пытайтесь разобрать тонометр.
6. Запрещено сервисное / техническое обслуживание, когда прибор используется.
7. Если вы не пользуетесь прибором, пожалуйста, извлеките батарейки.
8. Рекомендуется проверять функционирование устройства каждые 2 года или после ремонта. Пожалуйста, обратитесь в сервисную мастерскую.
9. Чистите тонометр сухой мягкой тканью или мягкой хорошо отжатой влажной тканью, смоченной в воде, дезинфицирующем алкоголе или мыльном растворе.
10. Компоненты тонометра не могут быть отремонтированы пользователем. Сетевые диаграммы, списки компонентов и частей, описания, инструкции по настройке и другая информация, которая помогает подготовленным мастерам отремонтировать оборудование, которое может быть отремонтировано, могут быть предоставлены.

11. Тонометр рассчитан на безопасную работу и эксплуатацию при проведении минимум 10000 сеансов измерений или в течение трех лет практического применения, с сохранением работоспособности манжеты после выполнения 1000 циклов в режиме «открыть-закрыть».

12. Рекомендуется при необходимости дезинфицировать рукав 2 раза в неделю (например, в поликлинике или больнице). Протирайте внутреннюю сторону (которая контактирует с кожей) рукава мягкой тканью, увлажненной этиловым спиртом (75 - 90 %) и отжатой, затем дайте рукаву просохнуть.

Объяснение символов на приборе

Символ для «РУКОВОДСТВО НЕОБХОДИМО ПРОЧИТАТЬ»

Символ для «ПРЕДУПРЕЖДЕНИЕ»

Символ для «ТИП BF ПРИМЕНИМЫХ ЧАСТЕЙ» («рукав это применимая часть типа BF»)

Символ для «ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ» - Использованные электронные продукты не должны утилизироваться с обычным бытовым мусором. Пожалуйста, переработайте при наличии инфраструктуры. Уточните у продавца или местных органов дальнейшие действия.

Символ для «ИЗГОТОВИТЕЛЬ»

RUS

CE 0197

Маркировка СЕ отмечает соответствие основным требованиям к медицинским устройствам 93 / 42 / EEC.

Символ для «ДАТА ИЗГОТОВЛЕНИЯ»

254

Символ для «ЕВРОПЕЙСКОЕ ПРЕДСТАВЛЕНИЕ»

Символ для «СЕРИЙНЫЙ НОМЕР» / «НОМЕР ПАРТИИ»

IP22 Символ «степени защиты согласно IP (International Protection)»

Любые возникшие вопросы направлять по адресу:

Европейское Представительство:

iHealthLabs Europe SAS 36 rue de Ponthieu, 75008 Paris, France

Адрес импортера:

CTC

Clatronic International GmbH

Industriering Ost 40

47906 Kempen / Germany

Изготовитель:

Информация об электромагнитной совместимости

Таблица 1 - излучение

Явление Соответствие		Электромагнитная среда
Радиочастотные излучения	CISPR 11Группа 1, класс В	Медицинское обслуживание на дому
Нелинейноеискажение	IEC 61000-3-2класс А	Медицинское обслуживание на дому
Изменениенапряжения ишум мерцания	IEC 61000-3-3Соответствие	Медицинское обслуживание на дому

RUS

256

Таблица 2 - порт защитной оболочки

Явление	Базовый стандарт ЭМС	Уровни теста восприимчивости
		Медицинское обслуживание на дому
Электростатический разряд	IEC61000-4-2	Контактный ± 8 kVВоздушный ± 2 kV, ± 4 kV, ± 8 kV, ± 15 kV
Излучаемое радиочастотное электромагнитное поле	IEC61000-4-3	10 V/m80 MHz - 2,7 GHz80 % AM при 1 kHz
Ближайшие поля от радиочастотного беспроводного оборудования связи	IEC61000-4-3См. таблицу 3
Номинальная мощность по частоте магнитных полей	IEC61000-4-8	30 A/m50 Hz или 60 Hz

RUS

Таблица 3 - ближайшие поля от радиочастотного беспроводного оборудования связи

Тестовая частота (МГц)	Диапазон (MHz)	Уровни теста восприимчивости
		Профессиональное медицинское учреждение
385 380	-390 Импульсная модуляция 18 Гц, 27 В/м
450 430	-470	FM, отклонение ± 5 кГц,синусоидальный 1 кГц, 28 В/м
710	704 - 787 Импульсная модуляция 217 Гц, 9 В/м745
780
810	800 - 960 Импульсная модуляция 217 Гц, 28 В/м870
930
1720	1700 - 1990 Импульсная модуляция 217 Гц, 28 В/м1845
1970
2450 240	2400 - 2570 Импульсная модуляция 217 Гц, 28 В/м
5240	5100 - 5800 Импульсная модуляция 217 Гц, 9 В/м5500
5785

RUS
