Producttype	Weerstation
Merk	TECHNOLINE
Model	WS 9490
Voeding (ontvanger)	3 AAA-batterijen 1,5 V
Voeding (buitensensor)	2 AAA-batterijen 1,5 V
Weergave	LCD
Binnentemperatuur	-9,9 °C tot 50 °C (nauwkeurigheid ±1 °C)
Buitentemperatuur	-40 °C tot 60 °C (nauwkeurigheid ±1 °C van 0 tot 50 °C)
Binnenluchtvochtigheid	20 % tot 95 % RV (nauwkeurigheid ±5 %)
Buitenluchtvochtigheid	20 % tot 95 % RV (nauwkeurigheid ±5 %)
Weersverwachting	Zonnig, gedeeltelijk zonnig, bewolkt, regenachtig
Alarmfunctie	Alarm met herhaling (SNOOZE 10 min)
Comfortindicator	Droog, comfortabel, vochtig
Vensterindicator	Aanbevolen openen/sluiten
Min/max geheugen	Binnen- en buitentemperatuur en luchtvochtigheid
Tijdsweergave	12 of 24 uur
Sensorkanalen	Tot 3 kanalen (433 MHz)
Onderhoud	Reinigen met een zachte, droge doek. Geen oplosmiddelen gebruiken.
Veiligheid	Gebruik alleen alkalinebatterijen. Let op de polariteit. Niet blootstellen aan water of vuur.
Algemene informatie	Voor gebruik binnenshuis. Niet in vuur werpen. Buiten bereik van kinderen houden.

Veelgestelde vragen - WS 9490 TECHNOLINE

Hoe stel ik de tijd in op het TECHNOLINE WS 9490 weerstation?

Houd de SET-toets 3 seconden ingedrukt. De uren knipperen, gebruik CH/▲ of MEM/▼ om in te stellen. Druk op SET om te bevestigen en naar de minuten te gaan. Herhaal, selecteer dan de temperatuureenheid (°C/°F) en bevestig om af te sluiten.

Hoe stel ik het alarm in?

Druk één keer op SET om de alarmtijd weer te geven (pictogram AL). Houd SET 2 seconden ingedrukt om de instellingen te openen. De uren knipperen, stel in met CH/▲ of MEM/▼. Druk op SET voor de minuten, stel in, druk op SET om te voltooien. Om het alarm in/uit te schakelen, druk op CH/▲ of MEM/▼ in de normale modus.

Hoe schakel ik tussen 12u en 24u weergave?

In de configuratiemodus (houd SET 3 seconden ingedrukt), wanneer de uren knipperen, druk op CH/▲ of MEM/▼ om te schakelen tussen 12u en 24u. Bevestig met SET.

Hoe verander ik de temperatuureenheid van °C naar °F?

In de configuratiemodus (houd SET 3 seconden ingedrukt), na het instellen van de minuten, knippert de temperatuureenheid. Druk op CH/▲ of MEM/▼ om °C of °F te kiezen. Bevestig met SET om af te sluiten.

Wat betekenen de comfortpictogrammen (DROOG, COMFORTABEL, VOCHTIG)?

De comfortindicator is gebaseerd op de binnenluchtvochtigheid: DROOG bij ≤40%, COMFORTABEL tussen 41% en 75%, VOCHTIG bij ≥76%.

Hoe interpreteer ik de pictogrammen voor open/gesloten raam?

Het apparaat adviseert om het raam te openen of te sluiten op basis van de omgevingsvochtigheid en veranderingen. Bijvoorbeeld, als het niveau DROOG is en het wordt vochtiger, verschijnt het pictogram Raam openen. Raadpleeg de tabel in de handleiding voor alle gevallen.

Hoe voeg ik een extra buitensensor toe?

Plaats 2 AAA-batterijen in de nieuwe sensor. Selecteer een vrij kanaal met de kanaalschakelaar. Op het station, druk op CH/▲ om hetzelfde kanaal te kiezen, houd vervolgens CH/▲ ingedrukt tot een pieptoon. Druk daarna op de TX-knop van de sensor om deze te registreren.

Wat te doen als de buitentemperatuur niet wordt weergegeven?

Controleer de batterijen van de sensor en het station. Zorg ervoor dat het kanaal op 1 is ingesteld. Als er na 3 minuten niets verschijnt, houd CH/▲ op het station ingedrukt om te zoeken. Druk vervolgens op de TX-knop van de sensor. Als er nog steeds niets is, verwijder de batterijen van de sensor en begin opnieuw.

Hoe toon en wis ik de min/max waarden?

Druk op MEM/▼ om door de min- en max-geheugens van temperatuur en luchtvochtigheid te bladeren. Om het dagelijkse geheugen te wissen, houd MEM/▼ 2 seconden ingedrukt. Het geheugen wordt ook elke dag om 0:00 automatisch gereset.

Hoe gebruik ik de herhaalfunctie van het alarm (SNOOZE)?

Wanneer het alarm afgaat, druk op de SNOOZE/LIGHT-toets om het na 10 minuten te herhalen. Het pictogram Zz knippert. Druk op een andere toets om het alarm voor 24 uur uit te schakelen.

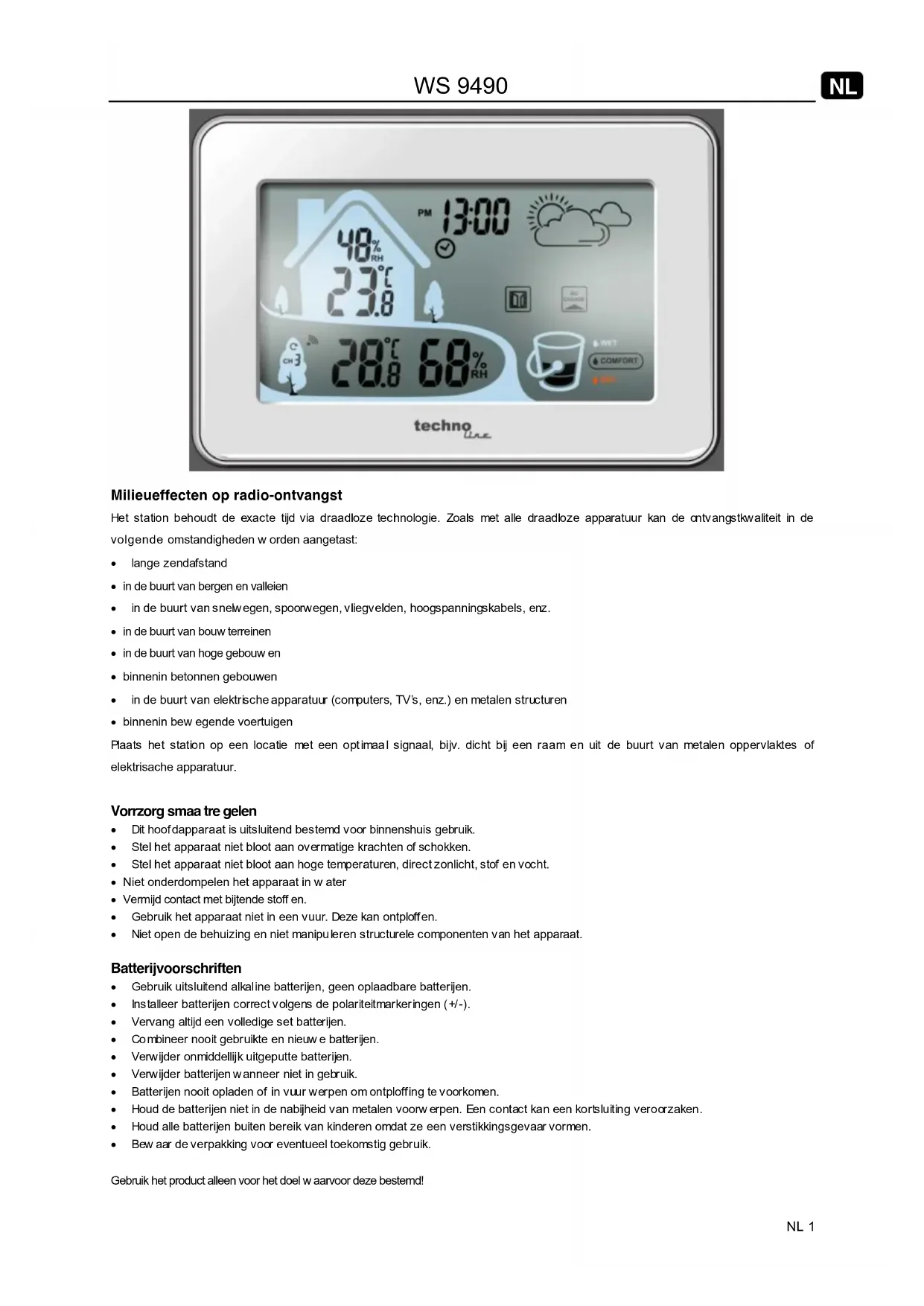

GEBRUIKSAANWIJZING WS 9490 TECHNOLINE

Het station behoudt de exacte tijd via draadloze technologie. Zoals met alle draadloze apparatuur kan de ontvangstkwaliteit in de volgende omstandigheden w orden aangetast:

• lange zendafstand
• in de buurt van bergen en valleien
• in de buurt van snelwegen, spoorwegen, vliegvelden, hoogspanningskabels, enz.
• in de buurt van bouw terreinen
• in de buurt van hoge gebouw en
  • binnenin betonnen gebouwen
• in de buurt van elektrische apparatuur (computers, TV's, enz.) en metalen structuren
• binnenin bew egende voertuigen

Plaats het station op een locatie met een optimaal signaal, bijv. dicht bij een raam en uit de buurt van metalen oppervlaktes of elektrisache apparatuur.

Vorrzorg smaa tre gelen

• Dit hoofdapparaat is uitsluitend bestemd voor binnenshuis gebruik.
• Stel het apparaat niet bloot aan overmatige krachten of schokken.
• Stel het apparaat niet bloot aan hoge temperaturen, direct zonlicht, stof en vocht.
• Niet onderdompelen het apparaat in water
• Vermijd contact met bijtende stoff en.
• Gebruik het apparaat niet in een vuur. Deze kan ontploffen.
• Niet open de behuizing en niet manipuleren structurele componenten van het apparaat.

Batterijvoorschriften

• Gebruik uitsluitend alkaline batterijen, geen oplaadbare batterijen.
• Installeer batterijen correct volgens de polariteitmarkeringen (+/-).
• Vervang altijd een volledige set batterijen.
• Combineer nooit gebruikte en nieuw e batterijen.
  • Verwijder onmiddellijk uitgeputte batterijen.
• Verwijder batterijen wanneer niet in gebruik.
• Batterijen nooit opladen of in vuur werpen om ontploffing te voorkomen.
• Houd de batterijen niet in de nabijheid van metalen voorwerpen. Een contact kan een kortsluiting veroorzaken.
• Houd alle batterijen buiten bereik van kinderen omdat ze een verstikkingsgevaar vormen.
• Bewaar de verpakking voor eventueel toekomstig gebruik.

Gebruik het product alleen voor het doel w aanvoor deze bestemd!

Verordening verwijdering batterijen

Oude batterijen horen niet in het huisvuil. Als batterijen in het milieu terechtkomen kunnen deze milieu en gezondheidsproblemen tot gevolg hebben. U kunt gebruikte batterijen kosteloos bij uw handelaar of inzamelplaatsen teruggeven. U bent als verbruiker wettelijk verplicht oude batterijen, als omschreven, in te leveren.

Verordening verwijdering elektrische apparaten

Dit symbool betekent dat elektrische apparatuur, wanneer hij het eind van zijn levensduur bereikt, niet mag worden afgevoerd met het gewone huishoudelijk afval. Breng de apparaat naar het plaatselijke inzamelpunt voor afval of recyclingcentrum. Dit is van toepassing voor alle landen van de Europese Unie en op de overige Europese landen met een systeem voor gescheiden afvalinzameling.

Eigenschappen:

• Klok
• Temperatuur en vochtigheid binnenshuis
- Temperatuur en vochtigheid buiten
- °C/°F selecteerbaar
• 12/24u selecteerbaar
• Alarm- en sluimerfunctie
- pictogram lage batterij, klok en sensor
• Com fortindicatiel ampje
- Vensteri ndicatiel ampje opene n/sluiten

- Weersvoorspelling: Zonnig, gedeeltelijk bewolkt, bewolkt, regenachtig (op basis van de luchtvochtigheid buiten).

• Maximale en minimale temperatuur/luchtvochtigheid

Batterijen:

Ontvanger: 3x AAA/TX960-TH-sensor: 2x AAA

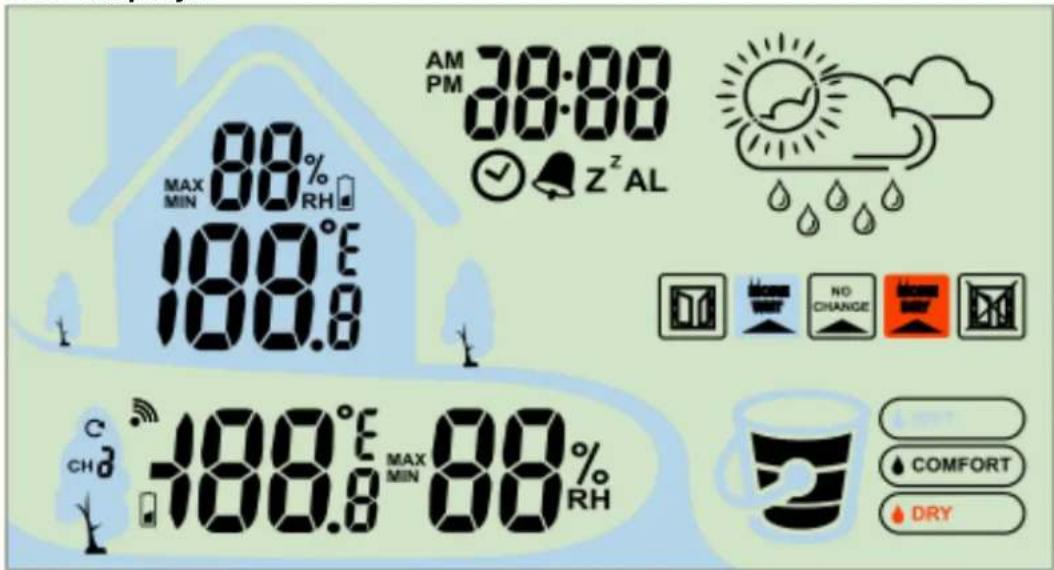

LCD-display:

Houd uw weerstation en draadloze buitenzender naast elkaar. Verwijder de scheiding strips uit het batterijcompartiment. Open het batterijklepje aan de achterkant van de draadloze buitenzender en weerstation en plaats 2x nieuwe alkalinebatterijen in het batterijcompartiment van de buitenzender en 3x nieuwe alkali nebatterijen in het batterijcompartiment van het station. Zorg ervoor dat de kanaalkeuzeschakelaar op de sensor staat ingesteld op de positie 1. Vervang beide batterijklepjes. Zorg ervoor dat Kanaal 1 (CH 1) wordt weergegeven. Uw weerstation zal het gegevenssignaal vanaf de

buitenzender binnen enk ele seconden ontvangen. Plaats uw buitenzender vervolgens in de schaduw op een droge pl ek.

Stroom inschakelen:

1. Volledige segment wordt 2 seconden weergegeven.
2. Het weerstation zoeken begint via de draadloze sensor op 433 Mhz
3. Als de buitentemperatuur niet wordt weergegeven na 3 minuten, houd de knop "CH/Δ" ingedrukt op het apparaat om te zoeken naar de buitensensor. Druk vervolgens op de knop "TX" op de sensor om een signaal te verzenden. Als de buitentemperatuur nog steeds niet wordt verkregen. Verwijder de batterijen uit de zender en ga terug naar stap 1 van de set -up

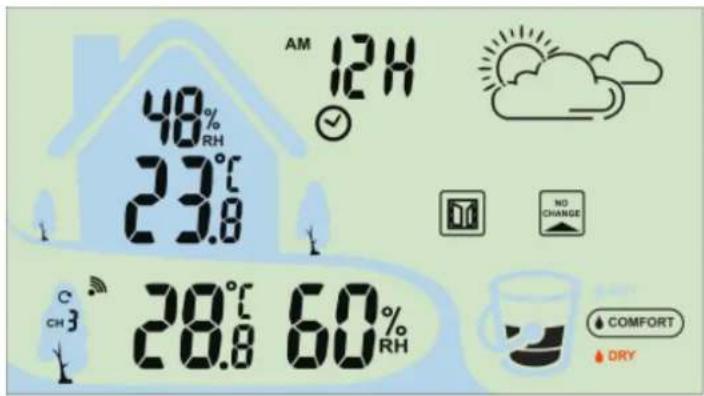

Details Display/Toetsen:

Er zijn 4 knoppen:

1. Houd de knop "SET" 3 seconden ingedrukt om de instelmodus te activeren.
2. Wanneer de 24u-tijdsweergave knipperen, druk op de knop "CH/▲" of "MEM/▼" om de 12/24u-tijdsweergave te veranderen.

AM 12H 48% RH 23.8 C CH 3 28.8 60% RH NO CHANGE COMFORT DRY

48% RH 23.8 24H C CH 3 28.8 60% RH NO CHANGE COMFORT DRY

48% RH 23.0 13:00 C CH 3 28.0 60% RH NO CHANGE COMFORT DRY

48% RH 23.0 °C 28.0 60% RH NO CHANGE COMFORT DRY

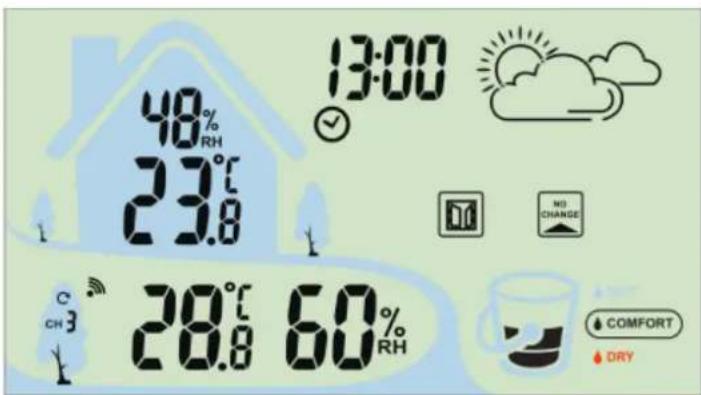

1. UUR zal worden weergeven. Druk op de knop "CH/▲" of "MEM/▼" om het uur in te stellen.
2. Druk op de knop "SET" om te bevestigen en selecteer de minut en.
3. MINUTEN zal worden weergegeven. Druk op de knop "CH/▲" of "MEM/▼" om de minuten in te stellen.

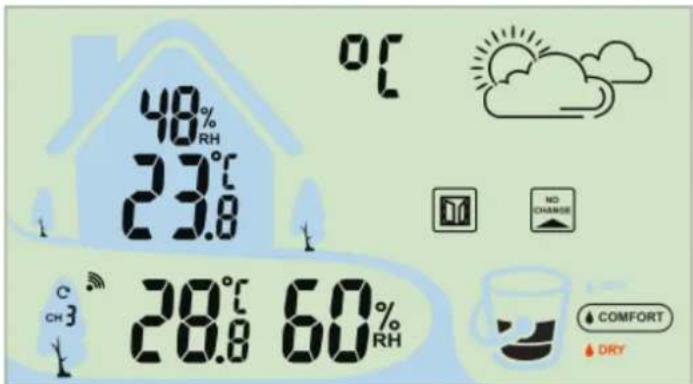

4. Druk op de knop "SET" om te bevestigen en selecteer de temperat uureenheid.

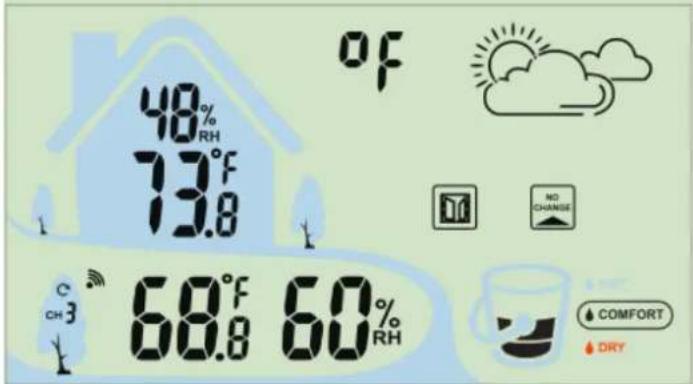

5. TEMP °C zal word en wee rge ge ven. Druk op de kn op

48% RH 73°F 13.8 of C CH 3° 68°F 60% RH NO CHANGE COMFORT DRY

"CH/▲" of "MEM/▼" om °F in te stellen.

1. Druk op de knop "SET" om te bevestigen en af te sluiten.

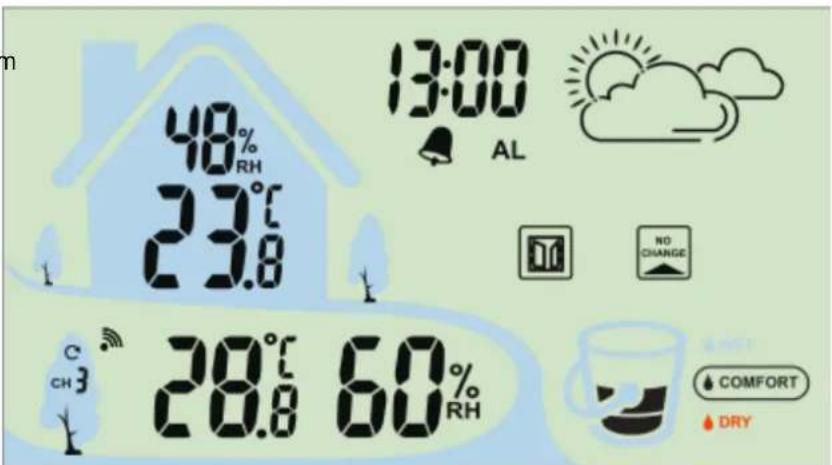

Alarminstelling:

1. Druk eenmaal op de knop "SET" om te alarmtijd in te stellen. Het pictogram "AL" zal worden weergegeven.

2. In wee rg avemo dus, druk op de knop "CH/▲" of "MEM/▼" om het alarm in of uit te schakelen. Het alarm staat aan wanneer het belsymbool wordt weergegeven.

3. Druk op de knop "SET" en houd deze voor 2 secon den ingedrukt om de alarmtijd in te stellen.

4. De getallen van het alarmuur zullen

13:00 AL 48% RH 23.8 28.8 60% RH NO CHANGE C CH COMFORT DRY

knipperen. Druk op de knop "CH/▲" of "MEM/▼ om de uren in te stellen van uw gewenste alarmtijd.

1. Druk nogmaals op "SET". De cijfers van de alarmminuten zullen knipperen. Druk op de toets CH/▲ of MEM/▼ om de minut en in te stellen van de gewenste alarmtijd.

2. Druk dan nogmaals op SET om het instellen te voltooien

ALARM OPMERKING

Het alarm verhoogt geleidelijk aan in volume. Wanneer het alarm klinkt, zal het voor 2 minuten actief blijven en vervolgens volledig uitschakelen.

Sluimerfunctie

• Wanner het alarm afgaat, druk op de knop "SNOOZE" om het alarm 10 minuten uit te zetten.
• Het sluimerpictogram Zz zal knipperen.
• Druk op een knop, behalve SNOOZE om het alarm voor 24 uur te dempen.

MIN/MAX temperatuur en luchtvochtigheid:

1. Druk op "MEM/▼" om het geheugen van de dagelijkse minimale en maximale binnen- en buitentemperatuur en vochtigheid weer te geven
2. Druk in deze modus 2 seconden op "MEM/▼" om het geheugen leeg te maken.
3. Het geheugen van de dagelijkse min/max zal automatisch elke dag om 0:00 opnieuw worden ingesteld.

Schakelen tussen sensorkanalen:

1. Druk op de knop "CH/▲"om de drie sensorkanalen te bekijken.
2. Houd gedurende 2 seconden ingedrukt om het huidige kanaal te wissen en om opnieuw te registreren

Nieuwe sensor toevoegen:

1. Open het batterijcompartiment en plaats 2x AAA-batterijen.
2. Selecteer een vrij kanaal met de kanaalschakelaar in de rechterbovenhoek van het batterijcompartiment.
3. Druk op de knop "CH/▲" op het basisstation om een vrij kanaal te selecteren. Druk vervolgens op de knop "CH/▲" tot het station piept.
4. Druk op de knop "TX" in de linkerbovenhoek van het batterijcompartiment van de buitensensor.
5. Sluit het batterijcompartiment van de sensor.

"SLUIMER/LICHT"-toets:

1. Druk op de knop "SNOOZE/LIGHT" en de witte achtergrondverlichting zal 10 seconden aangaan.
2. Wanneer het alarm afgaat, druk op de knop "SNOOZE" om de sluimerfunctie voor 10 minuten in te schakelen. Het alarmicoontje zal knipperen terwijl de sluimerfunctie actief is.

LAGE BATTERIJ

• Batterij-icoontje voor binnentemperatuur-Vervang de batterijen in de klok.
• Batterij-icoontje voor buitentemperatuur-Vervang de batterijen in de sensor.

INDICATIELAMPJE VERANDERING OMGEVING:

- Het icoontje voor omgevingsverandering toont de verwachte luchtvochtigheids veranderingen door de luchtstroom van buiten in een kamer.

CONDITIE	ICOO NTJE
Verwachte vochtig heids ve rande ring is ≥ +5%	NATTER
Verwachte vochtig heids ve rande ring is binne n +/-4%	GEEN VERANDERING
Verwachte vochtig heids ve rande ring is ≤ -5%	DROGER

ADVIES OPEN VENSTER:

• Aan twee zijden van het icoontje voor omgevingsverandering zijn vensterindicatielampjes OPEN en CLOSE (OPENEN en SLUITEN). Het venster openen/sluiten is gebaseerd op de gegevens van de luchtvochtigheid van de omgeving.
• 3 opties van de aanbevolen acties: "Open venster", "Sluit venster", geen actie.
• Afhankelijk van het comfortniveau en de omgevingsveranderingen zullen de "Open venster" en "Sluit venster" icoontjes worden weergegeven aan de hand van het tabel hieronder:

Com fortniveau lucht vochtigheid	Omgevings verandering	Venster o penen	Venster sluiten
Com fort	Droger, Natter of Geen verandering	Uit	Uit
Tuss en comfort & droog	Droger, Natter of Geen verandering	Uit	Uit
Tuss en comfort & nat	Droger, Natter of Geen verandering	Uit	Uit
Droog	Geen verandering	Uit	Uit
Droog	Natter	Aan	Uit
Droog	Droger	Uit	Aan
Nat	Geen verandering	Uit	Uit
Nat	Natter	Uit	Aan
Nat	Droger	Aan	Uit

INDICATIELAMPJE COMFORTLEVEL:

Het indicatielampje toont het comfortniveau van de omgeving gebaseerd op de luchtvochtigheidsgegevens binnen.

Indic atielampje	Binnen vochtigheid
DROOG	≤40%
COMFORT	41%~75%
NAT	≥76%

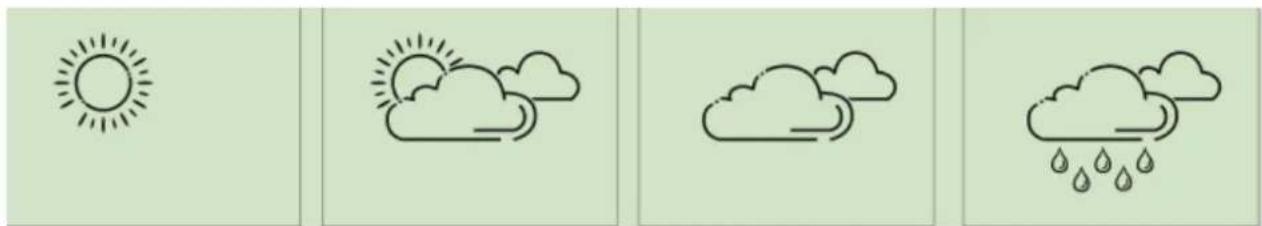

Weersvoorspelling:

Weersvoorspelling: Zonnig, Gedeeltelijk bewolkt, Bewolkt, Regenachtig.

VochtigheidTempera tuur	Zonnig	Gedeeltelijk bewolkt	Bewolkt	Regenachtig
<15°C	<40%	41% ~ 65%	66% ~ 71%	>71%
15°C ~ 25°C	<55%	56% ~ 70%	71% ~ 79%	>79%
>25°C	<60%	61% ~ 75%	76% ~ 86%	>86%

• Temperatuurbereik = -9,9°C tot 50°C (14°F tot 122°F)
• Nauwkeurigheid ± 1 graden Celsius 0°C tot 50°C (32°F to 122°F)
• Resolutie = 0,1 graden Celsius
• Boven 50°C (122°F), zal de LCD HI weergeven
• Beneden -9,9°C (14°F) zal de LCD LO weergeven

Vochtigheid binnenshuis:

• Vochtigh eidsbereik =20% RH tot 95%
• Nauwkeurigheid +/- 5% RH (@25oC, 30% RH tot 80% RH)
• Nauwkeurigheid +/- 8% RH (@25oC, 20% RH tot 29% RH 80%RH tot 95% RH)
- Resolutie = 1 % RH

Buitentemperatuur:

• Temperatuurbereik = -40°C tot 60°C (-40°F tot 140°F)
• Nauwkeurigheid ± 1 graden Celsius van 0°C tot 50°C (32°F tot 122°F)
- Nauwkeurigheid ±1,5 graden Celsius -40°C tot 0°C (-40°F tot 32°F) en 50°C tot 60°C (122°F tot 140°F)
• Resolutie = 0,1 graden Celsius
- Boven 60°C (140°F), zal de LCD HI weergeven
- Beneden -40°C (-40°F), zal de LCD LO weergeven

Buitenvochtigheid:

• Vochtigh eidsbereik =20% RH tot 95%
• Nauwkeurigheid +/- 5% RH (@25oC, 30%RH tot 80%RH)
• Nauwkeurigheid+/- 8% RH (@25oC, 20%RH tot 30%RH-80%RH tot 95%RH)
• Resolutie = 1 % RH

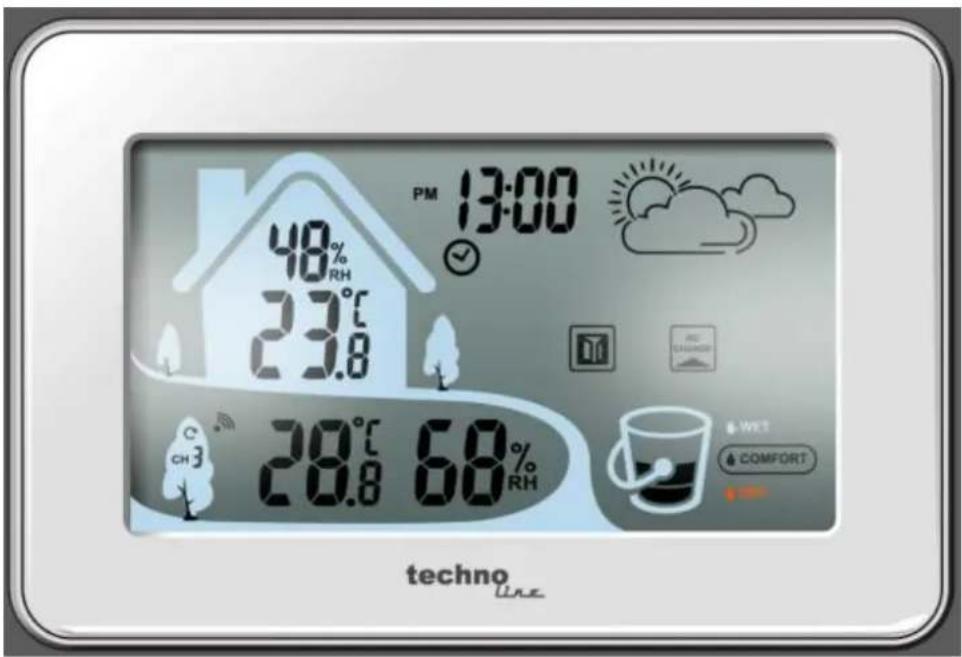

Standaard instelling:

• Tijd: 00: 0 0
- Temperatuur: °C
- Pictogrammen voor weersverwachting: GEDEELTELIJK BEWOLKT

PM 13:00 48% RH 23°C 23.8 28°C 68% RH WET COMFORT techno LINE
