3. VEILIGHEID

Vooraleer het apparaat worden

gebruikt, dient de gebruikshandleiding nauwkeurig te worden gelezen.

De handleiding bevat belangrijke informatie betreffende veilig gebruik en onderhoud van het apparaat. Bewaar deze handleiding zorgvuldig en raadpleeg wonneer nodig.

De elektrische installmente werd

uitgevoerd in overeenstemming met denormen CEI EN 60335-1 i 60335-2-36.

De fabrikant heeft bij het ontwerpen en de fabricage speciala gezorgd om risico's voor de veiligheid en gezondheid van het personeel tijdens de bediening van het apparaat te voorkomen.

Lees aandachtig de instructies in de gebruikshandleiding en alle instructies geplaatst direct op het apparaat. Besteed bijzondere aandacht aan de instructies betreffende veiligheid.

De ingebouwde verilgheidsvoorzieningen mogen nooit worden aangepast of verwijderd. Het Niet navolgen van deze regels kan verilgheids- en gezondheidsrisico van de waar werkende Personen opleveren.

Het worden aanbevolen enige testenuit te voeren om over de plaatsing en de functies van de bedieningselementen kennis te krijgen en vooral over deze die voor aan- en uitschakelen van het apparaat zich verantwoordelijk.

Het apparaat dient alleen te worden bestemd voor het gebruik waarvoor het ontworpen is; ieder anders gebruik worden beschouwd als incorrect.

De fabrikant aanvaardt geen enkele aansprakelijkheid voor materiaele schaden of schade aan Personen veroorzaakt door incorrect of onjuist gebruik van het apparaat.

Alle onderhoudswerkzaamheden die een specifieke technische kennis of speciale vaardigheden vereisen, worden uitsluitend door gekwalificeerd personeel uitgevoerd.

Om de hygiène te verzekeren en het voedsel gegen verontreiniging te beschemmen,要去en de elementen die direct of indirect in contact met het voedsel komen en alle naburige gebieden grondig worden gereinigd. Hiervoor de wasmiddelen gebruiken die voor de voedingsindustrie zich geschikt, vermijd het gebruik van brandbare of schadelijke stoffen.

Zorg ervoor dat na elk gebruik alle branders en controle elementen zijn uitgeschakeld en de aansluitkabelsংn losgekoppeld.

Wonneer het apparaat gedurende langere tijd buitenbedrijf is, moeten alle aansluitkabels worden gescheiden en het apparaat binnen en buiten grondig gereinigd.

Voor directe aansluiting van het, dat aan het elektrische net moet een prichting worden aangebracht waarin dening van de contacten zo groot is die scheiding van de stroom in de Indigheden van overspannings.orie Ill wordt uitgevoerd, wat ook met Tallatieprincipes overeenkomt.

Om enig gevaar te voorkomen,要去 schadigde aansluitkabel door de ant of elektricien worden verrangen.

Het apparaat vereist enige voorzorgsgelen bij het installeren,plaatsen, dege en aansluiting op hetlichtnet.Zietuk 8,INSTALLATIE").

Het apparaat mag nicht onder een straal worden gereinigd.

Als het oppervlak van het fornuis isten, onmiddelijk van hetlichtnet halen.

Op het hete oppervlak van het fornuis, plastic bakkenplaatsen.

Om oververhitting te voorkomen op.
spervlak van het apparaat geen
liumfolie of metalen platen plaatsen.

Wetenschappelijk onderzoek heeftuitgewezen dat de inductiekookplaat geengevaar vormt. Niettemin要去en mensen meteen pacemaker minstens 60~cm afstandhonden van het werkende apparaat.

Denk eraan aan dat voorwerpen die worden gedragen, zoals ringen, horloges etc. warm+kennen worden als ze zich dicht bij de kookplaat bevinden.

4. ALGEMENE AANWIJZINGEN EN WAARSCHUWINGEN

4.1. Algemene aanwijzingen

Deze gebruikhandleiding is door de fabrikant opgesteld om voor bevoegt personeel informatie nodig voor werk met het apparaat te verstrekken.

Het worden aanbevolen dat de geadresseerden van de informatie het zorgvuldig en strikt doorlezen.

Door het doorlezen van deze informatatie kan het risico voor menselijk gezondheid en verilgheid worden voorkomen.

Bewaar deze instructies voor de gehele levensduur van het apparaat op een bekend en goed bereikbare plaatswonneer nodig altijd kan worden geraadpleegd.

Om belangrijke informaties van de tekst te benadrukken of aandacht op belangrijke gegevens te leggen, worden speciale symbolen gebruikt:

Waarschuwing

! Het wijst op belangrijke veiligheidsvoorschriften aan. Om de gezondheid en de veiligheid van personen Niet in gevaarte brengen en geen schade te veroorzaken, is het juiste gedrag nodig.

Voorzichtig

Wijst op belangrijke technische informatie die nicht anderschat mogen worden.

4.2. Omschrijving van het apparaat

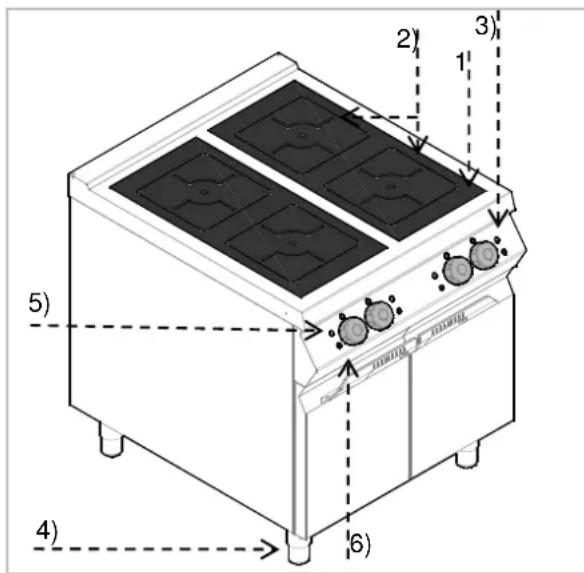

Het elektrische fornuis met inductie ceramische kookplaat is ontworpen en geproduerd om in de professionele gastronomie levensmiddelen te bereiden en te koken.

1) Kookplaat: ceramic
2) Kookzone: bestaat uit een module die warmte overbrengt op de pan;
3) Temperatuurregelaar: activeert, deactiveert en regelt het vermogen van de kookzone.
4) In hoogte verstelbare poten
5) Controlelampje netspanning: toont de activering van de kookzone.
6) Alarmlampje: toont eventuele storing van de kookzone.

4.3.Typeplaat

Het op de afbeelding weergegeven typeplaatje wordt direct op het loestel aangebracht. Op het typeplaatje worden alle nodige aanwijzingen en informatatie voor gebruiksveiligheid weergegeven.

1) Nr model
2) Art.-nr.:
3) Productiedatum
4) Voedingsspanning / frequentie / vermogen / frequentie van het magnetisch veld / soort bescherming
5) EAN-code
6) Serienummers
7) CE marketing
8) WEEE-symbool
9) Symbool "elettromagnetisch veld"

4.4. Het verwangen van de onderdelen (onderhoudsmonteur)

Alle bestaande veiligheidsvoorzieningen worden voor het verrangen van een onderdeel geactiveerd.

Schakel de stroomvoorziening met een poteniala scheider uit. Wanner nodig verwang de versleten onderdelen gegen de neue originele componenten.

Wij zich Niet aansprakelijk voor schades op personen of onderdelen die zich ontstaan door gebruik van andere dan originele onderdelen of aanpassing van het apparaat zonder toestemming van de fabrikant die de veiligheidseisen zou können veranderen.

4.5. Veiligheidsvoorzieningen

Het apparaat is uitgerust met de volgende veiligheidsvoorzieningen:

1. Apparaat voor de pandetectie: Dit is een apparaat dat de kookzone deactiveert als er geen pan op staat of als de pan leeg is.
2. Apparaat voor het herkennen van de temperatuur: Dit is een apparaat dat de kookzone deactiveert als de temperatuur te hoog is. Als de temperatuur verlaagd tot onder de alarmgrens, dan gaat het apparaat automatisch aan.

Controleer elke dag de veiligheidsthermostaten op juiste montage en correcte werking.

5.1. Beschrijving van de bedieningselementen.

De bedieningselementen van de belangrijkste functies bevinden zich op het bedieningspaneel.

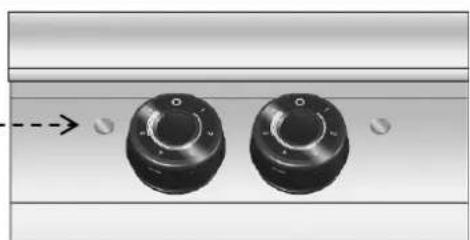

A) Temperatuurregelaar: regelt het verwarmingsvermogen van de kookzone.

B) Groen controleampje: Toont de verwarming van de kookzone.
C) Rood controlelampje: Toont een storing van de kookzone.

5.2. Aan-, en uitzetten van de kookzone

Voor het activeren van de kookzone als volgt te werk gaan:

A) Activeer de automatische scheidingsschakelaar om de stroomvoorziening in te schakelen.
B) Op de juiste kookzone de pan met het te koken gerechtplaatsen.
C) De temperatuurregelaar (A) in de richting van de wijzers van de klok draaien om de kookzone te activeren met minimaal vermogen; het groene controelampje brandt.
D) Vervolgens de temperatuurregelaar in de gewenste positie plaatsen.
E) De temperatuurregelaar in positie 10 zetten, om de kookzone op maximaal vermogen te schakelen.
F) De temperatuurregelaar op positie 0 zetten, om de kookzone uit te schakelen. Het groene lampje (V) dooft.

G) Druk de scheidingssschakelaar in, om als dat nodig is, de stroomtoevoer te onderbreken.

Als de pan kort van de kookzone wordt genomen, toont de generator het vermogen Niet, en als de pan opnieuw op de kookzone wordt geplaatst, werkt het apparaat weeer op het gekozen vermogen.

Als tegelijkkertijd met meerere pannen worden gekookt, dient er gelet te worden dat de handgrepen elkaar nicht kruizen en dat zich zich nicht in het inductieveld bevinden. Afhankelijk van het soort materiaal,{kunnen de handgrepen heet worden.

Pos. 0

Pos. 10

5.3. Bedieningsinstructie

Langdurig buitengebruik

Wanner het apparaat langdurig buitengebruik is, handel als volgt:

1. Activeer de automatische scheidschakelaar om de stroomvoorziening uit te schakelen;
2. Reinig grording het apparaat en de naburige gebieden;
3. Breng op het stalen oppervlak een vaseline laag aan;
4. Voer alle onderhoudswerkzaamheden UIT.

Tips voor normalaag gebruik van het apparaat

Vanwege de specifieke werkung van de inductiekookplaat, is deze alleen geschikt voor pannen met een magnetiseerbare bodem.

Gebruik uitsluitend paffen van ijzer / geemailleerd ijzer / gietijzer / geemailleerd gietijzer, staal of edelstaal, wanner deze zich gemarkeerd als geschikt voor inductie (let op de beschrijving van de paffen).

Koekenpannen要去en een doorsnede hebben van 160 tot 260~mm

worden genoemd, worden automatischuitgesloten en beschouwd als nicht geschikt voor gebruik.

Handel volgens de onderstaande instructies om normalaagebruik van het apparaat te garanderen:

Gebruik uitsluitend de door de fabrikant aangegeven accessoires;
De kookzone uitsluitend voor het verwarmen van pannen gebruiken, gerechten Niet direct op de kookplaat verwarmen.
Het apparaat en de omgeving ervan altijd schoon houden.
Altijd zulke pannen gebruiken waarvan de doorsnede Niet kleiner is dan de kookzone.

Gebruik uitsluitend pannen met een platte bodem.

i Steakpannen van ijzer of andere legeringen zichniet geschikt om te gebruiken op de ceramische kookplaat, odomat de ergDICke bodem kan zorgen voor een onveiligene concentratie van warmte op de kookplaat. De ruwe bodem kan bovendien het oppervlak bekrassen, en de legering kan blijvende vlekken op de plaat awhilenten.

Voor het reinigen uitsluitend reinigingsmiddelen gebruiken die kuren worden gelebruikt in de levensmiddelenbranche.

Voorkom overkoken en uitgieten van hetevloeistoffen op de plaat.

De kookzone nicht aanzetten zonder een juiste pan of koekenplan of met een lege pan of koekenpan.

Hete koekenpannen of pannen nicht op koude kookzones plaatsen.
De paffen moeten een minimale afstand van elkaar houden, er dient te worden gelet op dat ze elkaar Niet aanraken.
De kookzone uitschakelen als de pan eraf\ wordt genomen om opnieuw activeren van het\ systeem te voorkomen als dat Niet is gewenst.

Geen materiaal (papier, karton, stof etc.) leggen:tussen pannen in de kookzone, odomat deze ylam kunnen vatten.

1. De kookzone nicht gebruiken zonder den. De kookzone uitschakelen als nicht worden gebrukt.

Niet de kookplaat beschermen met van aluminiumfolieijdens het

De bodem van pannen voor het plaatsen op de kookzone goed reinigen en drogen. Geribbelde bodems van pannen en koekenpannen konnen sporen en groeven acheterlaten als zij worden verschoven op de kookplaat.
Voorwerpen van metaal verwarmen snel als ze op de ingeschakelde kookzone zich geplaatst. Leg waarom geen andere voorwerpen (blikjes, gesloten dozen, aluminium, bestek, ringen, sleutels, horloges etc.) op de kookplaat, maaruitsluitend pannen en koekenpannen.
Op het ceramicische oppervlak van het inductiefornuis geen creditcards, telefoonkaarten, cassettes of andere magnetische voorwerpen leggen.
Tijdens het werk月至megen de ventilatieopengingen in het onderste deel Niet geblokkeerd of afgedekt zich door pannen of koekenpannen.
Let op, want plotselinge stroomuitval kan verbrandingsgevaar opleveren, bzw. de kookzones nog heet hunnen zich.

Functietest

Bij het inschakenen van het apparaat dient de functietest te worden uitgevoerd.

1. Neem de pan van de kookzone.
2. Kookniveau instellen op "0".
3. De netspanning inschakelen (groene controleampje knippert hierbij kort).
4. Het groene en rode controleampje moot nicht branden noch knipperen.
5. Schakel een gewenst kookniveau in.
6. Het groene controelampje moet gelijkmatig in seondentakt knipperen (modus pandetectie).

1. Er mag geen storingsbericht worden getoond.
2. Het rode controelampje mag nicht branden.
3. Op de kookzone een pan met een van minstens 12cm bevuld met water plaatsen.
4. Het groene controleampje moet blijven branden.

1. Het maximale vermogen instellen.
2. Na enige minutes要去 ventilator aangaan.

De pan of koekenpan altijd in het midden van de kookzone plaatsen. Lege pannen Niet onbeheerd verwarmen. Pannen moot Niet meer dan 300^ verwarmd worden.

In het geval van een storing, het hoofdstuk "Werkingsstoring" lezen.

6. REINIGING EN ONDERHOUD

6.1. Tips voor reiniging en onderhoud

Alle

bestaande

veiligheids

voorzieningen worden onderhoud geactiveerd.

hoort het

Schakel met de automatische scheider de stroomtoevoeruit.

6.2. Periodiek onderhoud

Het routine-onderhoud bestaat uit het dagelijksh schoonmaken van alle onderdelen die in contact komen met levensmiddelen en het regelmatig onderhoud van de afvoerleidingen.

Zorgvuldig onderhoud verzekert betere prestatie, langere levensduur van het apparaat en goede werkking van de veiligheidsvoorzieningen.

Richt geen direct waterstralen of hagedrukreiniger op het apparaat.

Gebruik voor het schoonmaken van roestvrij staal geen staalwol of borstels waar dat ze de ijzerdeeltjes op op oppervlakte kuren acheerlaten die door oxidatie het roest verooorzaken.

Gebruik voor het verwijderen van ingedroogde resten houten of kunststof spatel of zachte schuursponsjes.

Bij langdurig buitengebruik breng een vaseline laag op alle roestvrijstalen oppervlakken aan.

! Gebruik geen reinigingsmiddelendie gevaarlijke of schadelijke stoffen (oplosmiddelen, benzine, etc.) bevatten.

Aan het einde van de werkdag dienen te worden gereinigd:

kookveld;
apparaat.

Laat regelmatig de volgende onderhoudswerkzaamheden door gespecialiseerd personeeluitvoeren:

controle van het elektrische systeem op functionaliteit;
controle van de effectiviteit van de inductiegenerator.

6.3. Reinigung van de ceramicische plaat

Ga hiervoar als volgt te werk:

De kookzone uitschakelen en lately afkoelen;
Druk de scheidingssschakelaar in om de stroomtoevoer uit te schakelen;
Reinig het kookveld met behulp van een sponsje en een willekeurig reinigingsmiddel.
Afzettingen en vlekken op het ceramicische oppervlak要去en snel en als eerste worden verwijderd van een nog lauwarme kookplaat.
De kookplaat afnemen en tot slot drogen.

Geen waterstroom op de kookplaat en, en zeker Niet als de kookplaat 3.

Geen water direct op de kookplaat

i Geen schurende reinigingsmiddelen gebruiken!
O m hardnekkige afzettingen te verwijderen, kan de kookplaat worden afgedekt met een doeke gedrenkt in water en een reinigingsmiddel en een nacht latent staan. De volgende ochtend de reiniging herhalen.

Om etensresten en vetspetters te verwijderen een speciale krabber voor ceramicische platen gebruiken.

7. WERKINGSSTORING

Volgende informatie worden gebruikt voor erkenning en verwijdering van eventuele storingen die zich hunnen voordoenijdens het gebruik van het apparaat.

Sommige van deze problemen können door de gebruiker worden opgelost, bij alle overige is nauwkeurige kennis nodig. Zulke problemen worden opgelost door deskundig personeel.

7.1. Storingen herkennen en oplossen

Storing Mogelijk oorzaak Oplossing
De kookplaat verwarmt nicht genoeg	Ongeschikte pannen	Gebruik geschikte pannen
De kookplaat verwarmt onophoudelijk op maximaal vermogen	Draaischakelaar defect	Controler en verrang eventueel de draaischakelaar
Leeg kookveld staat uit Pandetectie werkt nicht	Vervang of reparatee de generator
Kleine metalen voorwerpen worden verwarmd	Pandetectie werkt nicht	Vervang of reparatee de generator
De kookplaat verwarmt nicht	De doorsnede van de pan is kleiner dan 12 cm of pandetectie werkt nicht	Gebruik correct materiaaal pan
	Generator defect	Vervang of reparatee de generator
Het apparaat reageert nicht	Zekering of elektrische kabel defect	Controler de netaansluiting
Dezekeringen branden bij inschakelen	Kortsluiting in de generator	Vervang of reparatee de generator

7.2. Foutcodes

Fouten in de werkking worden door degenerator gedetecteerd en wordendoorgestuurd maar de bediening

Wanner er een fout optreedt, brandt het groene controelampje 1 keer lang en verwolgens knippert hij. De korte impulsen herhalen zich gelijkmatig. De hoeveelheid korte impulsen is het nummer van de fout.

Zo brandt, of knippert het groene controelampje bijv. bij fout E1 06:

lang lang 1 2 3 4 5 6 1 2 3 4 5 6

Het rode controleampje brandt lang bij een fouit.

7.3. Foutberichten van de generator (E1)

Foutcode	Bemaning	Mogelijk	Oorzaak	Oplossing
E1 ↔ 01	Overbelasting-stroom apparaat		Ongeschikte pan Gebruik geschiktte pan
			Foute of defeche spoel Controleer	de spoel
E1 ↔ 02	Geen inductiestroom		Geen spoel of stroom op de vermogenverdeler	Spoel aansluiten
E1 ↔ 03	IGBT temperatuur te hoog		Ventilatieoppeningen bedekt,ventilator verontreinigd, IGBTtemperatuursensor defect	De ventilatieoppeningen vrij make.n.De ventilator reinigenNeem contact op met de service
E1 ↔ 04	Temperatuur van het kookveld te hoog of te laag		Lege pan	De pan eraf nemen, enkeleminuten wachten om het kookveldte lately afkoelen
			Defecte temperatuursensor De senor cervangen
			Fase defect De generator cervangen
E1 ↔ 05	Gebarsten babel bij de bedienings- eenheid		De babel heegt een instabelcontact of is gebarsten	De generator uitzetten, de babelcontroleren en eventueel cervangen
			De digitale bediening heeft eenfoute ID.	De generator uitzetten, de DIPschakelaar controleren en eventueel cervangen
			Fout van de bedieningseenheid	Controleer en cervang eventueelde bedieningseenheid
E1 ↔ 06	Binnentempera-tuur te hoog of te laag		Ventilatieopeningen bedekt,ventilator verontreinigd, defectbinnentemperatuursensor	De ventilatieopeningen vrij make,n.de ventilator reinigen
E1 ↔ 07	Temperatuur van de spoelen		Temperatuur van de spoelen tehoog	De pan eraf nemen, enkeleminuten wachten tot de kookzoneis afgekoeld.
			Defecte temperatuursensor Vervang de sensor
E1 ↔ 08	Fase		Geen fase of onvoldoende kwaliteit lichtnet	Controleer defasen
E1 ↔ 10	Communicatie		Defect van LIN of CAN, geenverbinding:tussen hettoetsbord en de generator	Apparaat van het lichtnet halen en de aansluiting controleren.
E1 ↔ 11	Ingebruikname		Overbodige bedieningsveldenaangesloten	Bepaal het bedieningsveld ofaansluiten op de juiste besturende stekker
			Digitale bedieningsveldenhebben een foute ID.	De generator uitzetten en de DIPschakelaar op de juiste manierinstellen
			Fout bij het aanzetten van hetapparaat	Wacht, het apparaatactualiseertzich automatisch na org. 30seconden.
E1 ↔ 13	Netaansluiting:		Fout bij te hoge of te lage netspanning	Controleer de netaansluiting
E1 ↔ 14	Voeding fouit		Fout bij te hoge of te lage netspanning	Controleer de netaansluiting
E1 ↔ 15	Beveiliging tegendroog koken		Fout lichtnet	Schakel de hoofdzekering uit en naeenaar seconden weeinschakenen
			Lege pan	Haal de pan eraf, uitschakenenewacht enkele minuten tot dedkookzone afgekoeld is.
			Defecte temperatuursensor Vervang de temperatuursensor

8. INSTALLATIE

8.1. Verpakking en uitpakken

Bij uitpakken en installmentie van het apparaat dienen de instructies van de fabrikant worden nageleefd die direct op de verpakking en in deze gebruiksaanwijzing worden omschreven.

Voor hijsen en transport van het product is het gebruik van een vorkhefftruck of palletwagen aanbevolen waar bij bijzondere aandacht moet op de gelijkmatige gewichtsverdeling worden besteed om het risico van kantelen te voorkomen (het vermijden van overmatige hellingen!).

Met behulp van een lift aandacht

besteden aan de aansluitkabel en de positie van de poten.

De verpakking bestaat uit kartonnen dosje en de houten pallet. Op de kartonnen doos is aantal symbolen weergegeven die in overeenstemming met de internationale regelgeving over de regels tijdens het laden en het losers, bij transport en opslag het apparaat informeren.

HIER NAAR BOVEN
LETOP GLAS

8.2. Installatie (onderhoudsmonteur)

Alle installmentieplaatsen要去en goed worden overwogen.

De installmentieplaats要去 van alle aansluitingen en afvoer van productieafval worden voorzien. De plaats要去 tevens goed worden verlicht en aan alle hygienische en sanitaire eisen volgens geldende wetgeving voldoen.

Het apparaat worden geinstalleer op afstand van min. 5 cm van de muur.

Plaats het apparaat horizontal door het instellen van de afzonderlijke stelvoeten.

Controleer bij ontvangst of de verpakking volledig is enijdens het vervoer Niet worden beschadigd.
Meld de eventuele schade onverwijd bij de vervoerder.

Pak het apparaat zo snel möglichukt om te controlleren of het Niet beschadigd worden.

Een kartonnen doos Niet met scherpe gereedschappen open doeon. Dit kan schade aan de roestvrij stalen platen binnen de verpakkingverozaken.

Haal de kartonnen verpakking uit het apparaat van boven.

Controleer na het uitpakken van het apparaat of de uitrusting met de bestelling overeenkomt.

Bij onregelmatigheid informeer onmiddelijk de verkoper.

Bewaar het verpakkingsmaterialiaal

(nylon zakjes, piepschuim, nieden,...) buiten het bereik van kinderen!

Verwijder de beschermende PVC-laag van de binnenste en buitenste oppervlaken. Gebruik hiervoort geen metalen gereedschap.

Om de goede werkig van het

apparaat te garanderen, kan het worden geinstalleerd en gebruikt in efficient geventileerde ruimten.

Het apparatusietnotininstallereninde

8.3. Montage van het apparaat in een reeks

Om het apparaat in een reeks (naast elkaar) te monteren, volg de volgende stappen.

1. Demonteer het bedieningspaneel en verwijder indien nodig gietijzeren frame op de haard.

2. Gebruik op de aangrenzende zichdelen een aufdichtband (A).

3. Nader het apparaat en plaats het in een horizontale positie (met verstelbare voeten).

4. Koppel de apparaten met de bevestigings-elementen.

8.4. Aansluiting op het elektriciteitsnet (onderhoudsmonteur)

Het apparaat moet worden aangesloten door geauthoriseerd en gekwalificeerd personeel met inachtneming van de geldende regelgeving en met het gebruik van het juiste en het correcte material.

Het apparaat wordt geleverd met een werkspanning van

400V 3N~50/60 Hz.

De juiste doorsnede van de kabel worden in de bijlagen aangegeven en dient door de elektriciente te worden bepaald.

Om enig gevaar te voorkomen,

moet een beschadigde aansluitkabel door de fabrikant of een elektricien worden verrangen.

Voor het aansluiten op het Lichtnet, men zich ervan verzekeren of het aan vooraf aangesloten is met een iktemeerpolige schakelaar met een ale afstand tussen de contacten mm.

Volg de onderstaande stappen om het apparaat correct aan te sluiten.

Verwijder de beschemkap van de klemstrip (A).

A

Sluit de schakelaar op de klemstrip (B) van het apparaat als op de afbeelding en het schakelschema (zie bijlage). Een kabel van het type H07RN-F of beter dient te worden gebruikt.
Stevig de uiteinden van de kabel (C) aandrukken.
Plaats opniew de beschemkap van de klemstrip.

Equipotentialalklem

NEDERLANDS

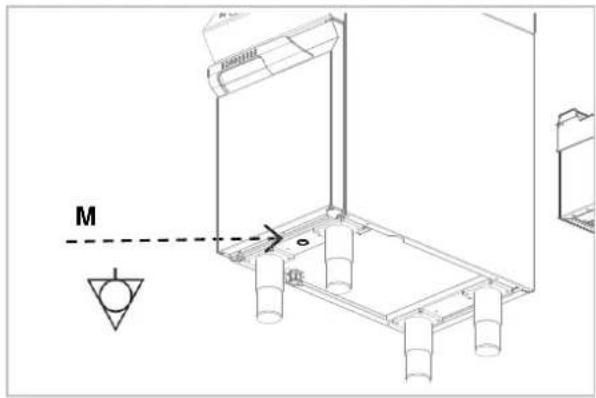

Het apparatus is uitgerust met een equipotentialiaalklem (M). In overeenstemming met de gebruikte klem is een specifiek etiket

voorzien

Markering

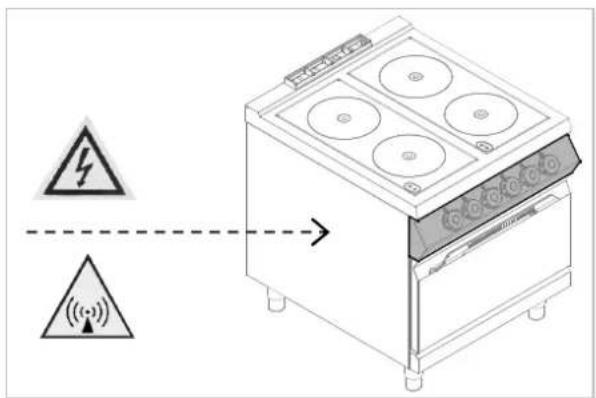

Het volgende symbool VORZICHTIG! Elektromagnetisch veld" informeert dat het elektromagnetisch veld dat bestaatijdens het werk, gevaar kan veroorzaken

NL

8.5. Technische afname (onderhoudsmonteur)

Vóor de eerste ingebruikname moet de juiste werking van elk element van de constructie van het apparaat worden gecontroleerd, en eventuele defecten worden gezonden

Voer voor het testen de volgende controlehandelingen UIT:

1. Controller of de netspanning met het apparaat overeenkomt.
2. Schakel de automatische hoofschakelaaruit om de elektrische aansluiting te controlen.
3. Controller of de veiligheidsvoorzieningen goed functioneren.

9. VERWIJDERING VAN HET APPARAAT

Het apparatus is in overeenstemming met de Europese richtlijn 2002/96/EG, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE) gekenmerkt.

Door de verwijdering van het product op de juiste manier draagt de gebruiker bij om potentièle negatieve gevolgen voor het milieu en de gezondheid te voorkomen.

Het symbool op het product of op de meegeleverde documentatione informeert dat dit product Niet als huishoudelijk afval mag worden behandeld maar het moet in een bepaalde inzamelpunt voor de recycling van elektrische en elektronische apparaten worden geleverd.

Neem deplaatselijke regelgeving in acht voor het verwijderen van afval.

Voor meer informatie over de behandeling, terugwinning en recycling van dit product, neem contact op met de gemeente, het afvalverwerkingsbedrijf of de winkel waar het product worden gekocht.

Bartscher GmbH
