Producttype	Professionele gas lavasteen grill
Merk	Bartscher
Model	115090
Gebruik	Professioneel, direct koken van voedsel (vlees, vis, groenten)
Voeding	Gas en elektrisch (piëzo-elektrische ontsteker)
Gassoort	Aanpasbaar (verwisselbare injectoren)
Materiaal	Gepolijst roestvrij staal
Kookoppervlak	Roosters van gietijzer of staal, kantelbaar/horizontaal visrooster
Lavisteen	Vulkanisch, diameter 25-30 mm, max lengte 50 mm, 6 kg per branderpan
Vetopvang	Verwijderbare opvangla
Ontsteking	Waakvlam met piëzo-elektrische ontsteker, vlamregeling min/max
Veiligheid	Thermokoppel, waakvlam, veiligheidsstop
Installatie	Op voet, niet inbouwbaar, min afstand 10 cm van muren
Elektrische aansluiting	Alpolige stroomonderbreker, snoer H05 RN-F, aarding
Gasaansluiting	Volgens normen, rookafvoer type A1, B21 of B11
Dagelijks onderhoud	Reiniging van roestvrijstalen oppervlakken met niet-schurende producten
Periodiek onderhoud	Interne reiniging door erkende technicus minstens 2 keer per jaar
Onderdelen	Injector, hoofdbrander, waakvlam, thermokoppel, bougie, gaskraan
Repareerbaarheid	Ingreep door gekwalificeerde installateur, originele onderdelen aanbevolen
Normen	Conform EN1717, water- en veiligheidsregelgeving van kracht

Veelgestelde vragen - 115090 BARTSCHER

Hoe steek ik de Bartscher 115090 lavasteen grill aan?

Druk op de knop en draai hem naar stand ★ (waakvlam). Druk de knop volledig in en steek de waakvlam aan met de piëzo-elektrische knop. Houd 20 seconden ingedrukt. Draai vervolgens de knop tussen de min- en max-standen voor de hoofdbrander.

Waarom steekt de waakvlam niet aan?

Mogelijke oorzaken zijn: onvoldoende gasdruk, verstopt injector, defecte kraan, slecht aangesloten of defecte ontstekingskaars, of defecte piëzo-elektrische ontsteker. Controleer deze punten of neem contact op met een technicus.

Wat te doen als de waakvlam tijdens gebruik uitgaat?

Dit kan komen door onvoldoende gasdruk, een defecte kraan of thermokoppel, of een verkeerd gepositioneerd thermokoppel. Zorg ervoor dat u de knop tijdens het aansteken voldoende lang indrukt.

Hoe onderhoud ik de roestvrijstalen oppervlakken?

Reinig dagelijks met een zachte doek of spons, water en een niet-schurende reiniger. Wrijf in de richting van het polijsten, spoel af en droog grondig. Vermijd schuursponsjes, chloorhoudende producten en scherpe voorwerpen.

Hoeveel lavasteen gebruiken in de branderpan?

Giet de inhoud van één zak (6 kg) lavasteen gelijkmatig over elke branderpan. Overschrijd deze hoeveelheid niet. De stenen moeten een diameter van 25 tot 30 mm en een maximale lengte van 50 mm hebben.

Hoe vaak moet het apparaat worden onderhouden?

Laat het apparaat minstens twee keer per jaar controleren en onderhouden door een erkende technicus. Het wordt aanbevolen een onderhoudscontract af te sluiten om de veiligheid en prestaties te waarborgen.

Kan de grill worden omgebouwd naar een ander gassoort?

Ja, de aanpassing aan een ander gassoort moet worden uitgevoerd door een gekwalificeerde installateur. Dit omvat het vervangen van de injector van de hoofdbrander, de minimale stelschroef en de injector van de waakvlam volgens tabel T1.

Hoe reinig ik de brander en de branderpan?

Verwijder het kookrooster en de branderpan met de lavasteen. Reinig de brander met een metalen borstel om stof en aanslag te verwijderen, zonder de vlamopeningen te vergroten. Reinig de vetla regelmatig.

Wat zijn de veiligheidsafstanden voor installatie?

Installeer het apparaat op een minimale afstand van 10 cm van muren. Deze afstand kan worden verminderd als de muren onbrandbaar zijn of beschermd met thermische isolatie. Het apparaat kan niet worden ingebouwd.

Wat te doen bij storing of defect?

Sluit de gaskraan en/of schakel de algemene stroomonderbreker uit. Neem contact op met een door de fabrikant erkend technisch centrum en eis originele onderdelen. Probeer niet zelf te repareren.

GEBRUIKSAANWIJZING 115090 BARTSCHER

Lees de waarschuwingen onmiddellijk!

DOC.NO CR0930040

EDITION 001

SCHEMA DI INSTALLAZIONE - INSTALLATION DIAGRAM - INSTALLATIONSPLAN - SCHÉMA D'INSTALLATION - ESQUEMA DE INSTALACION - INSTALLATIESCHEMA - IINSTALLATIONSRITNINGAR

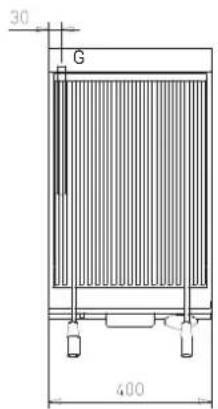

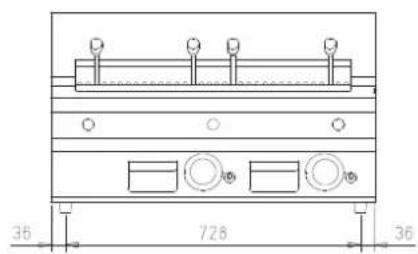

MISURE IN mm - DIMENSIONS IN mm - ABMESSUNGEN IN mm MESURES EN mm - MEDIDAS EN mm - MATEN IN mm

GPL64G	OGPL64G
6NGL/G400	EGL62T

GPL68G	OGPL68G
6NGL/G800	EGL64T

36 328 36

36 728 36

70 21 106 424 650 295 70

30 G 400

30 G 800

Legenda - Legende - Key - Legende - Leyenda - Legenda - Le

2 ALGEMENE AANWIJZINGEN 37

AANWIJZINGEN VOOR DE INSTALLATEUR 37

AANWIJZINGEN VOOR DE GEBRUIKER....37

AANWIJZINGEN VOOR DE ONDERHOUDSMONTEUR....37

AANWIJZINGEN VOOR DE REINIGING 37

AANWIJZINGEN VOOR DE INSTALLATEUR 38

4 TOEPASSELIJKE NORMEN EN WETTEN 38

5 UITPAKKEN 38

6 PLAATSING 38

AANWIJZINGEN VOOR DE GEBRUIKER....39

11 PLAATSING VAN DE GRILLS 39

AANWIJZINGEN VOOR DE REINIGING 40

14 LAVASTEEN GASGRILL....40

INSTRUCTIES VOOR HET ONDERHOUD 40

AANWIJZINGEN VOOR DE ONDERHOUDSMONTEUR....40

15 AANPASSING AAN EEN ANDER TYPE GAS 41

16 INBEDRIJFSTELLING 41

17 OPLOSSEN VAN STORINGEN 41

AANWIJZINGEN VOOR DE VERVANGING VAN ONDERDELEN 41

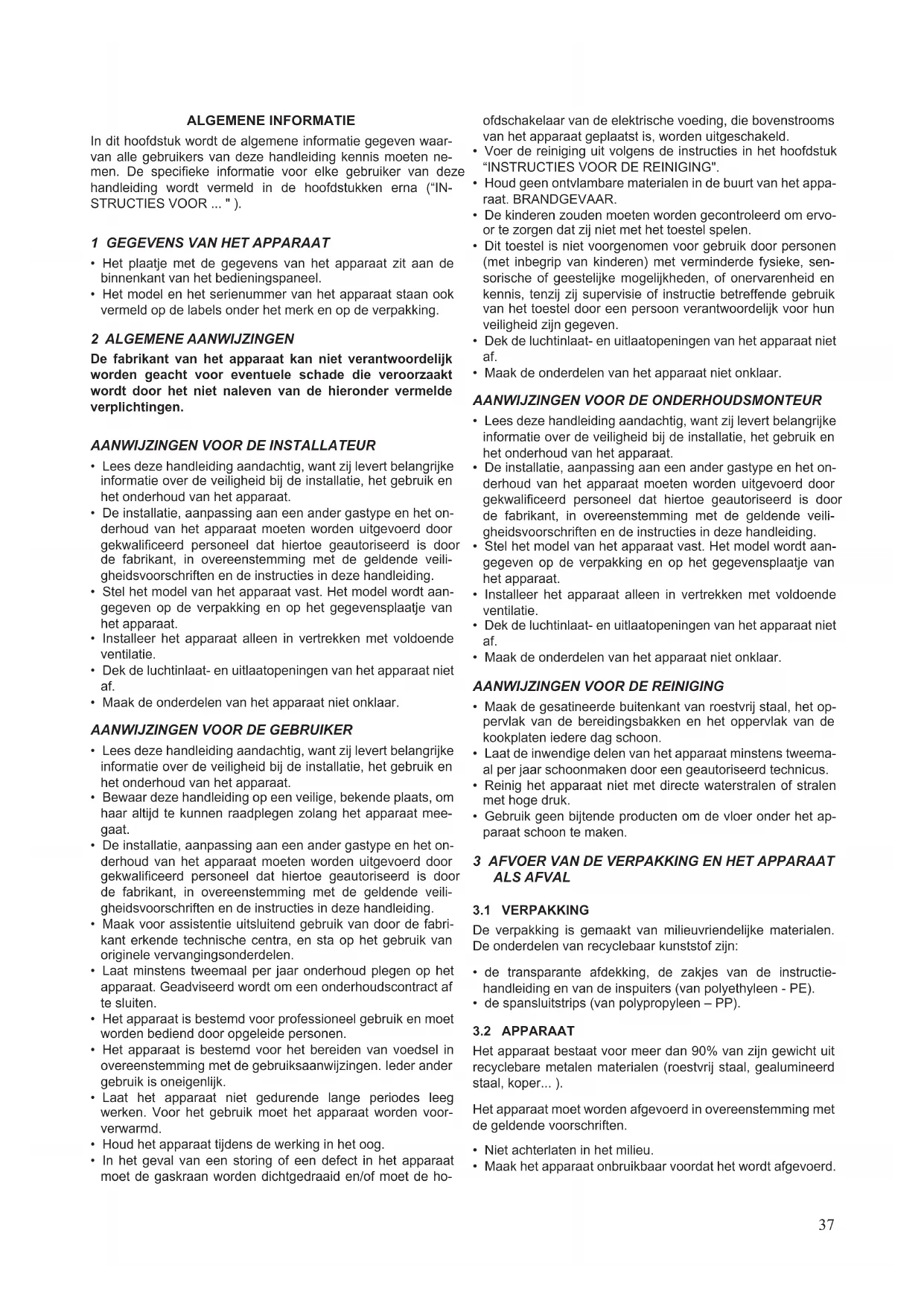

In dit hoofdstuk wordt de algemene informatie gegeven waarvan alle gebruikers van deze handleiding kennis moeten nemen. De specifieke informatie voor elke gebruiker van deze handleiding wordt vermeld in de hoofdstukken erna ("IN-STRUCTIES VOOR ...").

1 GEGEVENS VAN HET APPARAAT

• Het plaatje met de gegevens van het apparaat zit aan de binnenkant van het bedieningspaneel.
• Het model en het serienummer van het apparaat staan ook vermeld op de labels onder het merk en op de verpakking.

2 ALGEMENE AANWIJZINGEN

De fabrikant van het apparaat kan niet verantwoordelijk worden geacht voor eventuele schade die veroorzaakt wordt door het niet naleven van de hieronder vermelde verplichtingen.

AANWIJZINGEN VOOR DE INSTALLATEUR

• Lees deze handleiding aandachtig, want zijn levert belangrijke informatie over de veiligheid bij de installatie, het gebruik en het onderhoud van het apparaat.
• De installatie, aanpassing aan een ander gastype en het onderhoud van het apparaat moeten worden uitgevoerd door gekwalificeerd personeel dat hiertoe geautoriseerd is door de fabrikant, in overeenstemming met de geldende veiligheidsvoorschriften en de instructies in deze handleiding.
• Stel het model van het apparaat vast. Het model wordt aangegeven op de verpakking en op het gegevensplaatje van het apparaat.
• Installeer het apparaat alleen in vertrekken met voldoende ventilatie.
• Dek de luchtinlaat- en uitlaatopeningen van het apparaat niet af.
• Maak de onderdelen van het apparaat niet onklaar.

AANWIJZINGEN VOOR DE GEBRUIKER

• Lees deze handleiding aandachtig, want zijn levert belangrijke informatie over de veiligheid bij de installatie, het gebruik en het onderhoud van het apparaat.
• Bewaar deze handleiding op een veilige, bekende plaats, om haar altijd te kunnen raadplegen zolang het apparaat meegaat.
• De installatie, aanpassing aan een ander gastype en het onderhoud van het apparaat moeten worden uitgevoerd door gekwalificeerd personeel dat hiertoe geautoriseerd is door de fabrikant, in overeenstemming met de geldende veiligheidsvoorschriften en de instructies in deze handleiding.
• Maak voor assistentie uitsluitend gebruik van door de fabrikant erkende technische centra, en sta op het gebruik van originele vervangingsonderdelen.
• Laat minstens tweemaal per jaar onderhoud plegen op het apparaat. Geadviseerd wordt om een onderhoudscontract af te sluiten.
• Het apparaat is bestemd voor professioneel gebruik en moet worden bediend door opgeleide personen.
• Het apparaat is bestemd voor het bereiden van voedsel in overeenstemming met de gebruiksaanwijzingen. Ieder ander gebruik is oneigenlijk.
• Laat het apparaat niet gedurende lange periodes leeg werken. Voor het gebruik moet het apparaat worden voorverwarmd.
• Houd het apparaat tijdens de werking in het oog.
• In het geval van een storing of een defect in het apparaat moet de gaskraan worden dichtgedraaid en/of moet de ho-

ofdschakelaar van de elektrische voeding, die bovenstrooms van het apparaat geplaatst is, worden uitgeschakeld.

• Voer de reiniging uit volgens de instructies in het hoofdstuk "INSTRUCTIES VOOR DE REINIGING".
• Houd geen ontvlambare materialen in de buurt van het apparaat. BRANDGEVAAR.
• De kinderen zouden moeten worden gecontroleerd om ervoor te zorgen dat zij niet met het toestel spelen.
• Dit toestel is niet voorgenomen voor gebruik door personen (met inbegrip van kinderen) met verminderde fysieke, sensorische of geestelijke mogelijkheden, of onervarenheid en kennis, tenzij zijn supervisie of instructie betreffende gebruik van het toestel door een persoon verantwoordelijk voor hun veiligheid zijn gegeven.
• Dek de luchtinlaat- en uitlaatopeningen van het apparaat niet af.
• Maak de onderdelen van het apparaat niet onklaar.

AANWIJZINGEN VOOR DE ONDERHOUDSMONTEUR

• Lees deze handleiding aandachtig, want zij levert belangrijke informatie over de veiligheid bij de installatie, het gebruik en het onderhoud van het apparaat.
• De installatie, aanpassing aan een ander gastype en het onderhoud van het apparaat moeten worden uitgevoerd door gekwalificeerd personeel dat hiertoe geautoriseerd is door de fabrikant, in overeenstemming met de geldende veiligheidsvoorschriften en de instructies in deze handleiding.
• Stel het model van het apparaat vast. Het model wordt aangegeven op de verpakking en op het gegevensplaatje van het apparaat.
• Installeer het apparaat alleen in vertrekken met voldoende ventilatie.
• Dek de luchtinlaat- en uitlaatopeningen van het apparaat niet af.
• Maak de onderdelen van het apparaat niet onklaar.

AANWIJZINGEN VOOR DE REINIGING

• Maak de gesatineerde buitenkant van roestvrij staal, het oppervlak van de bereidingsbakken en het oppervlak van de kookplaten iedere dag schoon.
• Laat de inwendige delen van het apparaat minstens tweemaal per jaar schoonmaken door een geautoriseerd technicus.
• Reinig het apparaat niet met directe waterstralen of stralen met hoge druk.
• Gebruik geen bijtende producten om de vloer onder het apparaat schoon te maken.

De verpakking is gemaakt van milieuvriendelijke materialen. De onderdelen van recyclebaar kunststof zijn:

• de transparante afdekking, de zakjes van de instructiehandleiding en van de inspuiters (van polyethyleen - PE).
• de spansluitstrips (van polypropyleen – PP).

3.2 APPARAAT

Het apparaat bestaat voor meer dan 90% van zijn gewicht uit recyclebare metalen materialen (roestvrij staal, gealumineerd staal, koper... ).

Het apparaat moet worden afgevoerd in overeenstemming met de geldende voorschriften.

• Niet achterlaten in het milieu.
• Maak het apparaat onbruikbaar voordat het wordt afgevoerd.

INSTRUCTIES VOOR DE INSTALLATIE

AANWIJZINGEN VOOR DE INSTALLATEUR

De fabrikant van het apparaat kan niet verantwoordelijk worden geacht voor eventuele schade die veroorzaakt wordt door het niet naleven van de hieronder vermelde verplichtingen.

• Lees deze handleiding aandachtig, want zij levert belangrijke informatie over de veiligheid bij de installatie, het gebruik en het onderhoud van het apparaat.
• De installatie, aanpassing aan een ander gastype en het onderhoud van het apparaat moeten worden uitgevoerd door gekwalificeerd personeel dat hiertoe geautoriseerd is door de fabrikant, in overeenstemming met de geldende veiligheidsvoorschriften en de instructies in deze handleiding.
• Stel het model van het apparaat vast. Het model wordt aangegeven op de verpakking en op het gegevensplaatje van het apparaat.
• Installeer het apparaat alleen in vertrekken met voldoende ventilatie.
• Dek de luchtinlaat- en uitlaatopeningen van het apparaat niet af.
• Maak de onderdelen van het apparaat niet onklaar.

4 TOEPASSELIJKE NORMEN EN WETTEN

Installeer het apparaat overeenkomstig de geldende veiligheidsnormen.

De installatie en de aansluiting van de apparatuur moet worden-nuitgevoerd overeenkomstig de geldende normen.

Installeer het apparaat overeenkomstig de norm EN1717 en de nationale geldende reglementen inzake water.

5 UITPAKKEN

Controleer de conditie van de verpakking. Als deze zichtbaar beschadigd is, moet de expediteur worden gevraagd om een inspectie van de goederen.

• Verwijder de verpakking
• Verwijder de folie die de buitenpanelen beschermt. Verwijder de eventueel achtergebleven lijm met een geschikt oplosmiddel.

6 PLAATSING

• De afmetingen van het ruimtebeslag van het apparaat en de positie van de aansluitingen worden aangegeven in het installatieschema aan het begin van deze handleiding.
• Het apparaat kan afzonderlijk of in combinatie met andere apparaten van dezelfde serie worden geïnstalleerd.
• Het apparaat is niet geschikt voor inbouw.
• Plaats het apparaat op minstens 10 cm van de wanden eromheen. Deze afstand mag kleiner zijn als de wanden onbrandbaar of thermisch geïsoleerd zijn.

6.1 MONTAGE VAN HET APPARAAT OP EEN BASIS

Volg de instructies die worden gegeven bij het gebruikte type ondersteuning.

6.2 VERBINDING VAN APPARATEN

• Zet de apparaten tegen elkaar en zet hen waterpas zodat de werkbladen op elkaar aansluiten.
• Verbind de apparaten met elkaar met behulpvan speciale verbindingsprofielen enafdeklijsten (die op aanvraag leverbaar zijn)

7 DAMPAFVOERSYSTEEM

Realiseer de dampafvoer volgens het "Type" apparaat. Het "Type" wordt vermeld op het typeplaatje van het apparaat.

7.1 APPARATUUR TYPE "A1"

- Plaats apparatuur van het type "A1" onder een afzuigkap, om te verzekeren dat rook en dampen die tijdens de voedselbereiding ontstaan worden afgevoerd.

7.2 APPARATUUR TYPE "B21"

- Plaats apparatuur van het type "B21" onder een afzuigkap.

7.3 APPARATUUR TYPE "B11"

• Monteer boven apparatuur van het type "B11" een geschikt rookkanaal, dat kan worden besteld bij de fabrikant van de apparatuur. Volg de bij het rookkanaal geleverde montage-instructies op.
• Verbind een buis met een diameter van 150/155 mm, bestand tegen een temperatuur van 300°C, met het rookkanaal.
• Leid deze naar buiten of naar een schoorsteen waarvan u zeker weet dat hij goed functioneert. De buis mag niet langer zijn dan 3 meter.

8 VERBINDINGEN

De positie en de afmeting van de aansluitingen worden vermeld in het installatieschema aan het begin van deze handleiding.

8.1 VERBINDING MET HET ELEKTRICITEITSNET

Controleer of het apparaat geschikt is om te werken met de spanning en de frequentie waarmee het zal worden gevoed. Controleer dit aan de hand van de gegevens van het typeplaatje van het apparaat.

• Installeer vóór het apparaat, op een gemakkelijk toegankelijke plaats, een meerpolige schakelaar met een geschikt vermogen, met een opening tussen de contacten van minstens 3 mm en een uiterst gevoelige beveiliging. De maximale lekstroom van het apparaat bedraagt 1 mA/kW.
• Gebruik een buigzame voedingskabel met rubberen isolatie, met eigenschappen van minstens het type H05 RN-F.
• Sluit de voedingskabel aan op het klemmenbord, zoals aangegeven in het schakelschema dat bij het apparaat geleverd is.
• Zet de voedingskabel vast met de kabelklem.
• Bescherm de voedingskabel buiten het apparaat met een buis van metaal of hard plastic.

8.2 AARDING EN EQUIPOTENTIAALVERBINDING

Verbind elektrische apparaten met een deugdelijke aardingsleiding. Sluit de aardgeleider aan op de klem met het symbool dat naast het ingangsklemmenbord van de lijn zit.

Verbind de metalen structuur van het elektrische apparaat met een equipotentiaal knooppunt. Sluit de geleider aan op de klem

met het symbool die op de buitenkant van de bodem zit.

8.3 VERBINDING MET DE WATERLEIDING

Voed het apparaat met drinkwater. De voedingsdruk van het water moet tussen 150 kPa en 300 kPa liggen. Gebruik een drukverlager als de voedingsdruk hoger is dan de aangegeven maximumdruk.

- Installeer bovenstrooms van het apparaat, op een gemakkelijk te bereiken plaats, een mechanisch filter en een afsluitkraan.

• Tap eventuele ijzerdeeltjes af uit de aansluitleidingen alvorens het filter en het apparaat te verbinden.
• Maak de niet verbonden aansluitpunten dicht met een goed sluitende dop.
• Controleer na de aansluiting of er geen lekken zijn op de verbindungspunten.

De afvoerleidingen moeten worden gerealiseerd met materia- len die bestand zijn tegen een temperatuur van 100 °C. De onderkant van het apparaat mag niet worden geraakt door de damp die veroorzaakt wordt door de afvoer van heet water.

• Demonteer het bedieningspaneel.
- Draai de inspuiters UM los en vervang deinspuiters door één van de inspuiters die in tabel T1 vermeld staan.
- Draai de bevestigingsschroeven V los en stel deluchtregelaar af op afstand "A" zoals blijkt uittabel T1.
- Draai de bevestigingsschroeven V goed aan enverzegel ze met rode lak.

9.2 VERVANGING VAN DE MINIMUMSTELSCHROEF

• Demonteer het bedieningspaneel.
- Draai de stelschroef Um los en vervang deschroef door één van de schroeven die in tabelT1 vermeld staan.
- Monteer alle onderdelen weer. Doe dit door de werkzaamheden voor de demontage omgekeerd uit te voeren.

9.3 VERVANGING VAN DE INSPUITER VAN DE WAAKVLAMBRANDER

• Demonteer het bedieningspaneel.
• Schroef het verbindingsstuk R los.
• Demonteer de inspuiter UP en vervang hem door de inspuiter die wordt aangegeven in de tabel T1.
• Schroef het verbindingsstuk R helemaal vast. Monteer alle andere onderdelen weer.
• Doe dit door de werkzaamheden voor de demontage omgekeerd uit te voeren.

10 INBEDRIJFSTELLING

Zie het hoofdstuk "INSTRUCTIES VOOR HET ONDERHOUD".

INSTRUCTIES VOOR HET GEBRUIK

AANWIJZINGEN VOOR DE GEBRUIKER

De fabrikant van het apparaat kan niet verantwoordelijk worden geacht voor eventuele schade die veroorzaakt wordt door het niet naleven van de hieronder vermelde verplichtingen.

• Lees deze handleiding aandachtig, want zijn levert belangrijke informatie over de veiligheid bij de installatie, het gebruik en het onderhoud van het apparaat.
• Bewaar deze handleiding op een veilige, bekende plaats, om haar altijd te kunnen raadplegen zolang het apparaat meegaat.

• De installatie, aanpassing aan een ander gastype en het onderhoud van het apparaat moeten worden uitgevoerd door gekwalificeerd personeel dat hiertoe geautoriseerd is door de fabrikant, in overeenstemming met de geldende veiligheidsvoorschriften en de instructies in deze handleiding.

• Maak voor assistentie uitsluitend gebruik van door de fabrikant erkende technische centra, en sta op het gebruik van originele vervangingsonderdelen.

• Laat minstens tweemaal per jaar onderhoud plegen op het apparaat. Geadviseerd wordt om een onderhoudscontract af te sluiten.
• Het apparaat is bestemd voor professioneel gebruik en moet worden bediend door opgeleide personen.
• Het apparaat is bestemd voor het bereiden van voedsel in overeenstemming met de gebruiksaanwijzingen. Ieder ander gebruik is oneigenlijk.
• Laat het apparaat niet gedurende lange periodes leeg werken. Voor het gebruik moet het apparaat worden voorverwarmd.
• Houd het apparaat tijdens de werking in het oog.
• In het geval van een storing of een defect in het apparaat moet de gaskraan worden dichtgedraaid en/of moet de hoofdschakelaar van de elektrische voeding, die bovenstrooms van het apparaat geplaatst is, worden uitgeschakeld.
• Voer de reiniging uit volgens de instructies in het hoofdstuk "INSTRUCTIES VOOR DE REINIGING".
• Houd geen ontvlambare materialen in de buurt van het apparaat. BRANDGEVAAR.
• Dek de luchtinlaat- en uitlaatopeningen van het apparaat niet af.
• Maak de onderdelen van het apparaat niet onklaar.
• De kinderen zouden moeten worden gecontroleerd om ervoor te zorgen dat zij niet met het toestel spelen.
• Dit toestel is niet voorgenomen voor gebruik door personen (met inbegrip van kinderen) met verminderde fysieke, sensorische of geestelijke mogelijkheden, of onervarenheid en kennis, tenzij zijn supervisie of instructie betreffende gebruik van het toestel door een persoon verantwoordelijk voor hun veiligheid zijn gegeven.

Let op: Voordat de grill of barbecue gebruikt wordt moet eerst vuil of olieresten die zich hebben vastgezet tijdens eerder gebruik verwijderd worden om vlamvorming tegen te gaan.

11 PLAATSING VAN DE GRILLS

GRILL KAN VOOR VIS

- De grill kan in de volgende standen worden gebruikt: gekanteld om horizontale.

GIETIJZEREN GRILLS VOOR VLEES

- De grill kan in de volgende standen worden gebruikt: gekanteld om horizontale.

ROESTVRIJ STAAL GRILLS VOOR VLEES

- De grill kan in de volgende standen worden gebruikt: gekanteld.

AANWIJZINGEN VOOR HET GEBRUIK

• Het apparaat is bestemd voor het bereiden van voedsel dat rechtstreeks op de grill gelegd wordt (biefstuk, hamburgers, vis, groenten, enz.).
• De gril mag niet worden gebruikt om pannen of koekenpannen te verwarmen.

Vullen met lavasteen

• De apparaten zijn voorzien van 1 pakken lavasteen voor elke vuurpot (kookzone).

• Ieder pak weegt 6 kg.

• De lava heeft een min.doorsnee van 25mm, een max.doorsnee van 30mm een een max. lengte van 50mm, met een tolerantie van +/- 5%.

• Verdeel de inhoud van één verpakking gelijkmatig over een vuurpot. Gebruik nooit meer lavasteen dan voorgeschreven wordt.

Vetopvanglade

Het kookvet dat van de grill door de vuurpot druipt wordt opgevangen in de daarvoor bestemde vetlade. Maak de lade regelmatig leeg en schoon.

ONTSTEKEN EN UITZETTEN VAN DE BRANDERS

De bedieningsknop van de gaskraan kan in de volgende standen worden gebruikt:

- Uit

★ Ontsteking waakvlam

Kleinste vlam

Grootste vlam

Ontsteking waakvlam

Druk de knop in en draai hem in de stand " Druk de knop helemaal in en ontsteek de waakvlam met behulp van de drukknop van de piëzo-elektrische ontsteker.

- Houd de knop ongeveer 20 seconden ingedrukt, en laat hem dan los. Als de waakvlam uitgaat, moet de handeling worden herhaald.

Ontsteking van de hoofdbrander

Draai de knop van de stand "in de stand".

Draai de knop vervolgens, al naargelang de gewenste bereiding, in een willekeurige stand tussen "len".

Uitzetten

Draai de knop in de stand "kom de hoofdbrander uit te zetten.

Om de waakvlambrander uit te zetten, druk de knop in en draai hem in de stand "

13 PERIODES WAARIN HET APPARAAT NIET WORDT GEBRUIKT

Doe het volgende als het apparaat een tijd niet zal worden gebruikt:

• Maak het apparaat grondig schoon.
• Wrijf alle roestvrij stalen oppervlakken in met een doek met vaselineolie, zodat er een beschermend laagje wordt aangebracht.
• Laat de deksels open staan.
• Draai kranen dicht en zet hoofdschakelaars uit die vóór het apparaat zijn geplaatst.
  Doe het volgende als het apparaat lange tijd niet is gebruikt:
• Controleer het apparaat, alvorens het weer te gebruiken.
• Laat elektrische apparaten gedurende minstens 60 minuten functioneren op de laagste temperatuur.

INSTRUCTIES VOOR DE REINIGING

AANWIJZINGEN VOOR DE REINIGING

De fabrikant van het apparaat kan niet verantwoordelijk worden geacht voor eventuele schade die veroorzaakt wordt door het niet naleven van de hieronder vermelde verplichtingen.

• Schakel de elektrische voeding van het apparaat uit, indien aanwezig, alvorens welke handeling dan ook te gaan verrichten.
• Maak de gesatineerde buitenkant van roestvrij staal, het oppervlak van de bereidingsbakken en het oppervlak van de kookplaten iedere dag schoon.
• Laat de inwendige delen van het apparaat minstens tweemaal per jaar schoonmaken door een geautoriseerd technicus.
• Reinig het apparaat niet met directe waterstralen of stralen met hoge druk.
• Gebruik geen bijtende producten om de vloer onder het apparaat schoon te maken.

GESATINEERDE OPPERVLAKKEN VAN ROESTVRIJ STA- AL

• Maak de oppervlakken schoon met een doek of spons en water en gewone, niet-schurende reinigingsmiddelen. Wrijf de doek in de richting van de satinering. Spoel de doek vaak uit, en maak het apparaat vervolgens goed droog.
• Gebruik geen schuursponzen of andere voorwerpen van ijzer.
• Gebruik geen chemische producten die chloor bevatten.
• Gebruik geen scherpe voorwerpen, die de oppervlakken kunnen krassen of beschadigen.

OPVANGLADEN

Verwijder vet, olie, voedselresten enz. van de oppervlakken...

• Verwijder de grill en de vuurpot met de lavasteen erin.
• Maak de brander in de buurt van de vlam en langs de spleten van de vlambeschermer schoon met een metaalborstel en verwijder stof, afzettingen of vuurvast materiaal uit de vuur-pot. Zorg er hierbij voor dat de vlamopeningen niet groter worden.

INSTRUCTIES VOOR HET ONDERHOUD

AANWIJZINGEN VOOR DE ONDERHOUDSMONTEUR

De fabrikant van het apparaat kan niet verantwoordelijk worden geacht voor eventuele schade die veroorzaakt wordt door het niet naleven van de hieronder vermelde verplichtingen.

• Lees deze handleiding aandachtig, want zij levert belangrijke informatie over de veiligheid bij de installatie, het gebruik en het onderhoud van het apparaat.
• De installatie, aanpassing aan een ander gastype en het onderhoud van het apparaat moeten worden uitgevoerd door gekwalificeerd personeel dat hiertoe geautoriseerd is door de fabrikant, in overeenstemming met de geldende veiligheidsvoorschriften en de instructies in deze handleiding.
• Stel het model van het apparaat vast. Het model wordt aangegeven op de verpakking en op het gegevensplaatje van het apparaat.
• Installeer het apparaat alleen in vertrekken met voldoende ventilatie.
• Dek de luchtinlaat- en uitlaatopeningen van het apparaat niet af.

- Maak de onderdelen van het apparaat niet onklaar.

Zie het hoofdstuk "Instructies voor het onderhoud".

16 INBEDRIJFSTELLING

Na de installatie, aanpassing aan een ander gastype of onderhoudswerkzaamheden moet de werking van het apparaat worden gecontroleerd. In het geval van storingen moet de paragraaf "Oplossen van storingen", verderop in deze handleiding, worden geraadpleegd.

16.1 GASAPPARATEN

Stel het apparaat in werking volgens de instructies en de aanwijzingen voor het gebruik die te vinden zijn in het hoofdstuk "INSTRUCTIES VOOR HET GEBRUIK", en controleer het volgende:

• de voedingsdruk van het gas (zie de volgende paragraaf).
• de ontsteking van de branders en de goede werking van het dampafvoersysteem.

16.1.1 CONTROLE VAN DE VOEDINGSDRUK VAN HET GAS

• Gebruik een manometer met een resolutie van minstens 0,1 mbar.
• Demonteer het bedieningspaneel.
• Verwijder de afdichtingsschroef van de drukaansluiting PP en verbind de manometer.
• Voer de meting uit terwijl het apparaat in werking is.
  LET OP! Als de voedingsdruk van het gas niet binnen de limieten ligt (Min. - Max.) die worden aangegeven in de tabel T2, moet de werking van het apparaat worden gestopt en moet u contact opnemen met het gasbedrijf.
• Maak de manometer los en draai de afdichtingsschroef weer helemaal in de drukaansluiting.

17 OPLOSSEN VAN STORINGEN

De waakvlambrander ontsteekt niet

Mogelijke oorzaken:

• De voedingsdruk van het gas is onvoldoende.
• De leiding of de inspuiter is verstopt.
• De gaskraan of de gasklep is defect.
• De ontstekingsbougie is niet goed verbonden of defect.
• De ontsteker of de bougiekabel is defect.

De waakvlambrander blijft niet branden of gaat uit tijdens het gebruik

Mogelijke oorzaken:

• De voedingsdruk van het gas is onvoldoende.
• De gaskraan of de gasklep is defect.
• Het thermokoppel is defect of onvoldoende verhit.
• Het thermokoppel is niet goed verbonden met de kraan of de gasklep.
• De knop van de kraan of de gasklep wordt onvoldoende ingedrukt.

De hoofdbrander ontsteekt niet (ook al brandt de waakvlam)

Mogelijke oorzaken:

- De brander is defect (uitgangsopeningen van het gas verstopt).

18 VERVANGING VAN ONDERDELEN

AANWIJZINGEN VOOR DE VERVANGING VAN ONDERDELEN.

• Schakel de elektrische voeding van het apparaat uit, indien aanwezig, alvorens welke handeling dan ook te gaan verrichten.
• Controleer telkens wanneer er een onderdeel van het gascircuit vervangen is of er geen lekken zijn op de verbindingspunten met het circuit zelf.
• Controleer na de vervanging van een onderdeel van het elektrische circuit of de verbinding met de bedrading in orde is.

Vervanging van de gaskraan

• Demonteer het bedieningspaneel.
• Demonteer en vervang het onderdeel.
• Monteer alle onderdelen weer. Doe dit door de werkzaamheden voor de demontage omgekeerd uit te voeren.

Vervanging van de waakvlambrander en van het thermokoppel.

• Demonteer het bedieningspaneel.
• Verwijder grill, lavasteen en steunvuurpot.
• Demonteer en vervang het onderdeel.
• Monteer alle onderdelen weer. Doe dit door de werkzaamheden voor de demontage omgekeerd uit te voeren.

Vervanging van de hoofdbrander.

• Verwijder grill, lavasteen en steunvuurpot.
• Haal de component weg en vervang hem.
• Monteer alle onderdelen weer. Doe dit door de werkzaamheden voor de demontage omgekeerd uit te voeren.

19 REINIGING VAN DE INWENDIGE DELEN

• Controleer de conditie van de inwendige delen van het apparaat.
• Verwijder eventuele vuilafzettingen.
• Controleer het dampafvoersysteem en maak het schoon.

20 BELANGRIJKSTE ONDERDELEN

• Hoofdbrander
  • Waakvlambrander
• Thermokoppel
• Ontstekingsbougie
  • Piëzo-elektrische ontsteker
• Gaskraan
• Vuurpot
  • Vulkaanlavasteen
