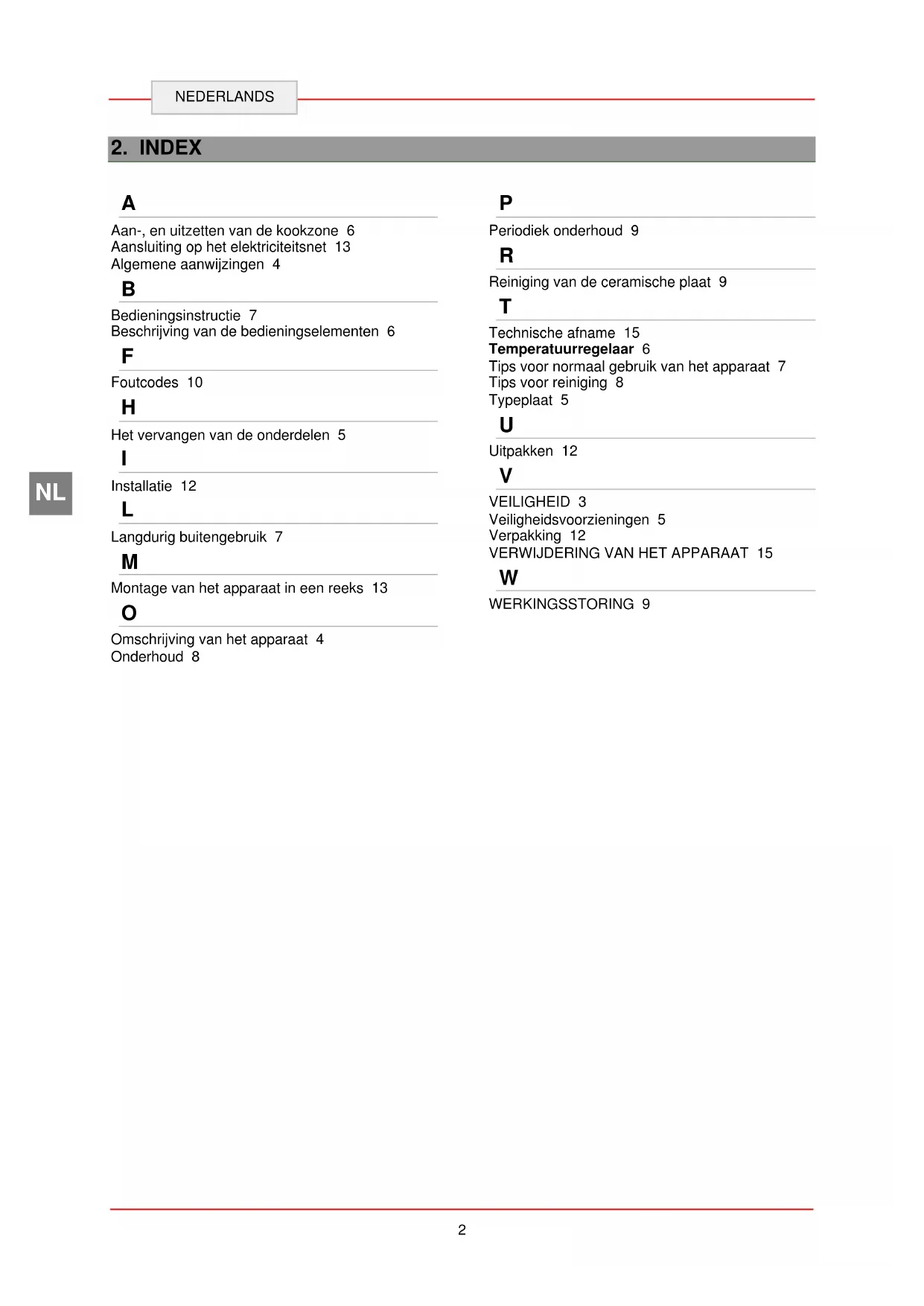

GEBRUIKSAANWIJZING 296319 BARTSCHER

Aan-, en uitzetten van de kookzone 6 Aansluiting op het elektriciteitsnet 13 Algemene aanwijzingen 4

Bedieningsinstructie 7 Beschrijving van de bedieningselementen 6

Het vervangen van de onderdelen 5

Langdurig buitengebruik 7

Montage van het apparaat in een reeks 13

Omschrijving van het apparaat 4 Onderhoud 8

Periodiek onderhoud 9

Reiniging van de ceramische plaat 9

Technische afname 15 Temperatuurregelaar 6 Tips voor normaal gebruik van het apparaat 7 Tips voor reiniging 8 Typeplaat 5

VEILIGHEID 3 Veiligheidsvoorzieningen 5 Verpakking 12

Vooraleer het apparaat wordt gebruikt, dient de gebruikshandleiding nauwkeurig te worden gelezen. De handleiding bevat belangrijke informatie betreffende veilig gebruik en onderhoud van het apparaat. Bewaar deze handleiding zorgvuldig en raadpleeg wanneer nodig.

De elektrische installatie werd uitgevoerd in overeenstemming met de normen CEI EN 60335-1 i 60335-2-36. De fabrikant heeft bij het ontwerpen en de fabricage speciaal gezorgd om risico's voor de veiligheid en gezondheid van het personeel tijdens de bediening van het apparaat te voorkomen. Lees aandachtig de instructies in de gebruikshandleiding en alle instructies geplaatst direct op het apparaat. Besteed bijzondere aandacht aan de instructies betreffende veiligheid. De ingebouwde veiligheidsvoorzieningen mogen nooit worden aangepast of verwijderd. Het niet navolgen van deze regels kan veiligheids- en gezondheidsrisico van de daar werkende personen opleveren. Het wordt aanbevolen enige testen uit te voeren om over de plaatsing en de functies van de bedieningselementen kennis te krijgen en vooral over deze die voor aan- en uitschakelen van het apparaat zijn verantwoordelijk. Het apparaat dient alleen te worden bestemd voor het gebruik waarvoor het ontworpen is; ieder ander gebruik wordt beschouwd als incorrect. De fabrikant aanvaardt geen enkele aansprakelijkheid voor materiële schaden of schade aan personen veroorzaakt door incorrect of onjuist gebruik van het apparaat. Alle onderhoudswerkzaamheden die een specifieke technische kennis of speciale vaardigheden vereisen, worden uitsluitend door gekwalificeerd personeel uitgevoerd. Om de hygiëne te verzekeren en het voedsel tegen verontreiniging te beschermen, moeten de elementen die direct of indirect in contact met het voedsel komen en alle naburige gebieden grondig worden gereinigd. Hiervoor de wasmiddelen gebruiken die voor de voedingsindustrie zijn geschikt, vermijd het gebruik van brandbare of schadelijke stoffen. Zorg ervoor dat na elk gebruik alle branders en controle elementen zijn uitgeschakeld en de aansluitkabels zijn losgekoppeld. Wanneer het apparaat gedurende langere tijd buitenbedrijf is, moeten alle aansluitkabels worden gescheiden en het apparaat binnen en buiten grondig gereinigd. Voor directe aansluiting van het apparaat aan het elektrische net moet een hulpinrichting worden aangebracht waarin de opening van de contacten zo groot is dat de scheiding van de stroom in de omstandigheden van overspanning categorie III wordt uitgevoerd, wat ook met de installatieprincipes overeenkomt. Om enig gevaar te voorkomen, moet een beschadigde aansluitkabel door de fabrikant of elektricien worden vervangen.

Het apparaat vereist enige voorzorgs- maatregelen bij het installeren, plaatsen, de montage en aansluiting op het lichtnet. Zie hoofdstuk 8 „INSTALLATIE”).

Het apparaat mag niet onder een waterstraal worden gereinigd.

Als het oppervlak van het fornuis is gebarsten, onmiddellijk van het lichtnet halen.

Op het hete oppervlak van het fornuis geen plastic bakken plaatsen. Om oververhitting te voorkomen op het oppervlak van het apparaat geen aluminiumfolie of metalen platen plaatsen.4 NEDERLANDS

Wetenschappelijk onderzoek heeft uitgewezen dat de inductiekookplaat geen gevaar vormt. Niettemin moeten mensen met een pacemaker minstens 60 cm afstand houden van het werkende apparaat.

Denk eraan aan dat voorwerpen die worden gedragen, zoals ringen, horloges etc. warm kunnen worden als ze zich dicht bij de kookplaat bevinden.

4. ALGEMENE AANWIJZINGEN EN WAARSCHUWINGEN

4.1. Algemene aanwijzingen Deze gebruikshandleiding is door de fabrikant opgesteld om voor bevoegd personeel informatie nodig voor werk met het apparaat te verstrekken. Het wordt aanbevolen dat de geadresseerden van de informatie het zorgvuldig en strikt doorlezen. Door het doorlezen van deze informatie kan het risico voor menselijke gezondheid en veiligheid worden voorkomen. Bewaar deze instructies voor de gehele levensduur van het apparaat op een bekend en goed bereikbare plaats wanneer nodig altijd kan worden geraadpleegd. Om belangrijke informaties van de tekst te benadrukken of aandacht op belangrijke gegevens te leggen, worden speciale symbolen gebruikt: Waarschuwing Het wijst op belangrijke veiligheids- voorschriften aan. Om de gezondheid en de veiligheid van personen niet in gevaar te brengen en geen schade te veroorzaken, is het juiste gedrag nodig. Voorzichtig

Wijst op belangrijke technische informatie die niet onderschat mogen worden.

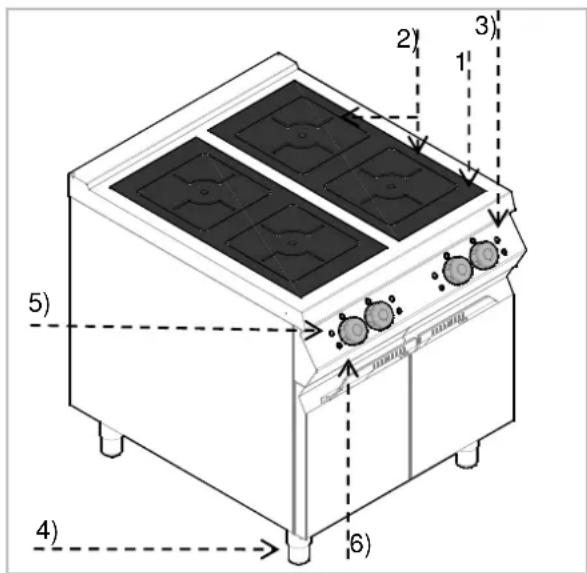

4.2. Omschrijving van het apparaat Het elektrische fornuis met inductie ceramische kookplaat is ontworpen en geproduceerd om in de professionele gastronomie levensmiddelen te bereiden en te koken. 1) Kookplaat: ceramisch 2) Kookzone: bestaat uit een module die warmte overbrengt op de pan; 3) Temperatuurregelaar: activeert, deactiveert en regelt het vermogen van de kookzone. 4) In hoogte verstelbare poten 5) Controlelampje netspanning: toont de activering van de kookzone. 6) Alarmlampje: toont eventuele storing van de kookzone.

4.3. Typeplaat Het op de afbeelding weergegeven typeplaatje wordt direct op het toestel aangebracht. Op het typeplaatje worden alle nodige aanwijzingen en informatie voor gebruiksveiligheid weergegeven.

frequentie van het magnetisch veld / soort bescherming

4.4. Het vervangen van de onderdelen (onderhoudsmonteur) Alle bestaande veiligheidsvoor- zieningen worden vóór het vervangen van een onderdeel geactiveerd.

Schakel de stroomvoorziening met een potentiaal scheider uit. Wanneer nodig vervang de versleten onderdelen tegen de nieuwe originele componenten.

Wij zijn niet aansprakelijk voor schades op personen of onderdelen die zijn ontstaan door gebruik van andere dan originele onderdelen of aanpassing van het apparaat zonder toestemming van de fabrikant die de veiligheidseisen zou kunnen veranderen.

4.5. Veiligheidsvoorzieningen Het apparaat is uitgerust met de volgende veiligheidsvoorzieningen:

1. Apparaat voor de pandetectie: Dit is een

apparaat dat de kookzone deactiveert als er geen pan op staat of als de pan leeg is.

2. Apparaat voor het herkennen van de

temperatuur: Dit is een apparaat dat de kookzone deactiveert als de temperatuur te hoog is. Als de temperatuur verlaagd tot onder de alarmgrens, dan gaat het apparaat automatisch aan. Controleer elke dag de veiligheidsthermostaten op juiste montage en correcte werking.

5.1. Beschrijving van de bedieningselementen. De bedieningselementen van de belangrijkste functies bevinden zich op het bedieningspaneel. A) Temperatuurregelaar: regelt het verwarmingsvermogen van de kookzone. B) Groen controlelampje: Toont de verwarming van de kookzone. C) Rood controlelampje: Toont een storing van de kookzone.

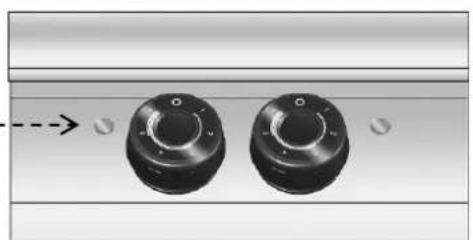

5.2. Aan-, en uitzetten van de kookzone Voor het activeren van de kookzone als volgt te werk gaan: A) Activeer de automatische scheidingsschakelaar om de stroomvoorziening in te schakelen. B) Op de juiste kookzone de pan met het te koken gerecht plaatsen. C) De temperatuurregelaar (A) in de richting van de wijzers van de klok draaien om de kookzone te activeren met minimaal vermogen; het groene controlelampje brandt. D) Vervolgens de temperatuurregelaar in de gewenste positie plaatsen. E) De temperatuurregelaar in positie 10 zetten, om de kookzone op maximaal vermogen te schakelen. F) De temperatuurregelaar op positie 0 zetten, om de kookzone uit te schakelen. Het groene lampje (V) dooft. G) Druk de scheidingsschakelaar in, om als dat nodig is, de stroomtoevoer te onderbreken.

Als de pan kort van de kookzone wordt genomen, toont de generator het vermogen niet, en als de pan opnieuw op de kookzone wordt geplaatst, werkt het apparaat weer op het gekozen vermogen. Als tegelijkertijd met meerdere pannen wordt gekookt, dient er gelet te worden dat de handgrepen elkaar niet kruizen en dat zij zich niet in het inductieveld bevinden. Afhankelijk van het soort materiaal, kunnen de handgrepen heet worden.

Pos. 0 Pos. 10 Groen controlelampje netspanning Positie kookzone voor Vermogenkookzone

5.3. Bedieningsinstructie Langdurig buitengebruik Wanneer het apparaat langdurig buitengebruik is, handel als volgt:

1. Activeer de automatische scheidschakelaar

om de stroomvoorziening uit te schakelen;

2. Reinig gronding het apparaat en de naburige

3. Breng op het stalen oppervlak een vaseline

4. Voer alle onderhoudswerkzaamheden uit.

Tips voor normaal gebruik van het apparaat Vanwege de specifieke werking van de inductiekookplaat, is deze alleen geschikt voor pannen met een magnetiseerbare bodem. Gebruik uitsluitend pannen van ijzer / geëmailleerd ijzer / gietijzer / geëmailleerd gietijzer, staal of edelstaal, wanneer deze zijn gemarkeerd als geschikt voor inductie (let op de beschrijving van de pannen). Koekenpannen moeten een doorsnede hebben van 160 tot 260 mm. Producten die in dit hoofdstuk niet worden genoemd, worden automatisch uitgesloten en beschouwd als niet geschikt voor gebruik.

Handel volgens de onderstaande instructies om normaal gebruik van het apparaat te garanderen: Gebruik uitsluitend de door de fabrikant aangegeven accessoires; De kookzone uitsluitend voor het verwarmen van pannen gebruiken, gerechten niet direct op de kookplaat verwarmen. Het apparaat en de omgeving ervan altijd schoon houden. Altijd zulke pannen gebruiken waarvan de doorsnede niet kleiner is dan de kookzone.

Gebruik uitsluitend pannen met een platte bodem.

Steakpannen van ijzer of andere legeringen zijn niet geschikt om te gebruiken op de ceramische kookplaat, omdat de erg dikke bodem kan zorgen voor een onveilige concentratie van warmte op de kookplaat. De ruwe bodem kan bovendien het oppervlak bekrassen, en de legering kan blijvende vlekken op de plaat achterlaten.

Voor het reinigen uitsluitend reinigingsmiddelen gebruiken die kunnen worden gebruikt in de levensmiddelenbranche. Voorkom overkoken en uitgieten van hete vloeistoffen op de plaat.

De kookzone niet aanzetten zonder een juiste pan of koekenplan of met een lege pan of koekenpan. Hete koekenpannen of pannen niet op koude kookzones plaatsen. De pannen moeten een minimale afstand van elkaar houden, er dient te worden gelet op dat ze elkaar niet aanraken. De kookzone uitschakelen als de pan eraf wordt genomen om opnieuw activeren van het systeem te voorkomen als dat niet is gewenst. Geen materiaal (papier, karton, stof etc.) leggen tussen pannen in de kookzone, omdat deze vlam kunnen vatten. De kookzone niet gebruiken zonder pannen. De kookzone uitschakelen als deze niet wordt gebruikt. Niet de kookplaat beschermen met behulp van aluminiumfolie tijdens het werk.8 NEDERLANDS

De bodem van pannen vóór het plaatsen op de kookzone goed reinigen en drogen. Geribbelde bodems van pannen en koekenpannen kunnen sporen en groeven achterlaten als zij worden verschoven op de kookplaat. Voorwerpen van metaal verwarmen snel als ze op de ingeschakelde kookzone zijn geplaatst. Leg daarom geen andere voorwerpen (blikjes, gesloten dozen, aluminium, bestek, ringen, sleutels, horloges etc.) op de kookplaat, maar uitsluitend pannen en koekenpannen.

Op het ceramische oppervlak van het inductiefornuis geen creditcards, telefoon- kaarten, cassettes of andere magnetische voorwerpen leggen.

Tijdens het werk mogen de ventilatieopeningen in het onderste deel niet geblokkeerd of afgedekt zijn door pannen of koekenpannen. Let op, want plotselinge stroomuitval kan verbrandingsgevaar opleveren, omdat de kookzones nog heet kunnen zijn. Functietest Bij het inschakelen van het apparaat dient de functietest te worden uitgevoerd. 1. Neem de pan van de kookzone. 2. Kookniveau instellen op "0". 3. De netspanning inschakelen (groene controlelampje knippert hierbij kort). 4. Het groene en rode controlelampje mogen niet branden noch knipperen. 5. Schakel een gewenst kookniveau in. 6. Het groene controlelampje moet gelijkmatig in secondentakt knipperen (modus pandetectie). 7. Er mag geen storingsbericht worden getoond. 8. Het rode controlelampje mag niet branden. 9. Op de kookzone een pan met een Ø van minstens 12 cm gevuld met water plaatsen. 10. Het groene controlelampje moet blijven branden.

11. Het maximale vermogen instellen. 12. Na enige minuten moet de ventilator aangaan.

De pan of koekenpan altijd in het midden van de kookzone plaatsen. Lege pannen niet onbeheerd verwarmen. Pannen mogen niet meer dan 300 °C verwarmd worden. In het geval van een storing, het hoofdstuk "Werkingsstoring" lezen.

6.1. Tips voor reiniging en onderhoud Alle bestaande veiligheids- voorzieningen worden voor het onderhoud geactiveerd. Schakel met de automatische scheider de stroomtoevoer uit.9 NEDERLANDS

6.2. Periodiek onderhoud Het routine-onderhoud bestaat uit het dagelijks schoonmaken van alle onderdelen die in contact komen met levensmiddelen en het regelmatig onderhoud van de afvoerleidingen. Zorgvuldig onderhoud verzekert betere prestatie, langere levensduur van het apparaat en goede werking van de veiligheidsvoorzieningen. Richt geen direct waterstralen of hogedrukreiniger op het apparaat. Gebruik voor het schoonmaken van roestvrij staal geen staalwol of borstels omdat ze de ijzerdeeltjes op de oppervlakte kunnen achterlaten die door oxidatie het roest veroorzaken. Gebruik voor het verwijderen van ingedroogde resten houten of kunststof spatel of zachte schuursponsjes. Bij langdurig buitengebruik breng een vaseline laag op alle roestvrijstalen oppervlakken aan. Gebruik geen reinigingsmiddelen die gevaarlijke of schadelijke stoffen (oplosmiddelen, benzine, etc.) bevatten. Aan het einde van de werkdag dienen te worden gereinigd: kookveld; apparaat. Laat regelmatig de volgende onderhouds-werkzaamheden door gespecialiseerd personeel uitvoeren: controle van het elektrische systeem op functionaliteit; controle van de effectiviteit van de inductiegenerator.

6.3. Reiniging van de ceramische plaat Ga hiervoor als volgt te werk: De kookzone uitschakelen en laten afkoelen; Druk de scheidingsschakelaar in om de stroomtoevoer uit te schakelen; Reinig het kookveld met behulp van een sponsje en een willekeurig reinigingsmiddel. Afzettingen en vlekken op het ceramische oppervlak moeten snel en als eerste worden verwijderd van een nog lauwwarme kookplaat. De kookplaat afnemen en tot slot drogen. Geen waterstroom op de kookplaat richten, en zeker niet als de kookplaat heet is. Geen water direct op de kookplaat gieten.

Geen schurende reinigingsmiddelen gebruiken!

Om hardnekkige afzettingen te verwijderen, kan de kookplaat worden afgedekt met een doekje gedrenkt in water en een reinigingsmiddel en een nacht laten staan. De volgende ochtend de reiniging herhalen. Om etensresten en vetspetters te verwijderen een speciale krabber voor ceramische platen gebruiken.

Volgende informatie wordt gebruikt voor erkenning en verwijdering van eventuele storingen die zich kunnen voordoen tijdens het gebruik van het apparaat. Sommige van deze problemen kunnen door de gebruiker worden opgelost, bij alle overige is nauwkeurige kennis nodig. Zulke problemen worden opgelost door deskundig personeel.10 NEDERLANDS

7.1. Storingen herkennen en oplossen Storing Mogelijke oorzaak Oplossing De kookplaat verwarmt niet genoeg Ongeschikte pannen Gebruik geschikte pannen De kookplaat verwarmt onophoudelijk op maximaal vermogen Draaischakelaar defect Controleer en vervang eventueel de draaischakelaar Leeg kookveld staat uit Pandetectie werkt niet Vervang of repareer de generator Kleine metalen voorwerpen worden verwarmd Pandetectie werkt niet Vervang of repareer de generator De kookplaat verwarmt niet De doorsnede van de pan is kleiner dan 12 cm of pandetectie werkt niet Gebruik correct materiaal pan Generator defect Vervang of repareer de generator Het apparaat reageert niet Zekering of elektrische kabel defect Controleer de netaansluiting De zekeringen branden bij inschakelen Kortsluiting in de generator Vervang of repareer de generator

Fouten in de werking worden door de generator gedetecteerd en worden doorgestuurd naar de bediening Wanneer er een fout optreedt, brandt het groene controlelampje 1 keer lang en vervolgens knippert hij. De korte impulsen herhalen zich gelijkmatig. De hoeveelheid korte impulsen is het nummer van de fout.

Het rode controlelampje brandt lang bij een fout. Zo brandt, of knippert het groene controlelampje bijv. bij fout E1 ↔ 06: lang lang11 NEDERLANDS

7.3. Foutberichten van de generator (E1) Foutcode Benaming Mogelijke oorzaak Oplossing E1 ↔ 01 Overbelasting- stroom apparaat Ongeschikte pan Gebruik geschikte pan Foute of defecte spoel Controleer de spoel E1 ↔ 02 Geen inductiestroom Geen spoel of stroom op de vermogenverdeler Spoel aansluiten E1 ↔ 03 IGBT temperatuur te hoog Ventilatieopeningen bedekt, ventilator verontreinigd, IGBT temperatuursensor defect De ventilatieopeningen vrij maken. De ventilator reinigen Neem contact op met de service E1 ↔ 04 Temperatuur van het kookveld te hoog of te laag Lege pan De pan eraf nemen, enkele minuten wachten om het kookveld te laten afkoelen Defecte temperatuursensor De sensor vervangen Fase defect De generator vervangen E1 ↔ 05 Gebarsten kabel bij de bedienings- eenheid De kabel heeft een instabiel contact of is gebarsten De generator uitzetten, de kabel controleren en eventueel vervangen De digitale bediening heeft een foute ID. De generator uitzetten, de DIP schakelaar controleren en eventueel vervangen Fout van de bedieningseenheid Controleer en vervang eventueel de bedieningseenheid E1 ↔ 06 Binnentempera- tuur te hoog of te laag Ventilatieopeningen bedekt, ventilator verontreinigd, defecte binnentemperatuursensor De ventilatieopeningen vrij maken, de ventilator reinigen E1 ↔ 07 Temperatuur van de spoelen Temperatuur van de spoelen te hoog De pan eraf nemen, enkele minuten wachten tot de kookzone is afgekoeld. Defecte temperatuursensor Vervang de sensor E1 ↔ 08 Fase Geen fase of onvoldoende kwaliteit lichtnet Controleer de fasen E1 ↔ 10 Communicatie Defect van LIN of CAN, geen verbinding tussen het toetsenbord en de generator Apparaat van het lichtnet halen en de aansluiting controleren. E1 ↔ 11 Ingebruikname Overbodige bedieningsvelden aangesloten Bepaal het bedieningsveld of aansluiten op de juiste besturende stekker Digitale bedieningsvelden hebben een foute ID. De generator uitzetten en de DIP schakelaar op de juiste manier instellen Fout bij het aanzetten van het apparaat Wacht, het apparaat actualiseert zich automatisch na ong. 30 seconden. E1 ↔ 13 Netaansluiting: Fout bij te hoge of te lage netspanning Controleer de netaansluiting E1 ↔ 14 Voeding fout Fout bij te hoge of te lage netspanning Controleer de netaansluiting E1 ↔ 15 Beveiliging tegen droog koken Fout lichtnet Schakel de hoofdzekering uit en na een paar seconden weer inschakelen Lege pan Haal de pan eraf, uitschakelen en wacht enkele minuten tot de kookzone afgekoeld is. Defecte temperatuursensor Vervang de temperatuursensor12 NEDERLANDS

8.1. Verpakking en uitpakken Bij uitpakken en installatie van het apparaat dienen de instructies van de fabrikant worden nageleefd die direct op de verpakking en in deze gebruiksaanwijzing worden omschreven. Voor hijsen en transport van het product is het gebruik van een vorkheftruck of palletwagen aanbevolen waarbij bijzondere aandacht moet op de gelijkmatige gewichtsverdeling worden besteed om het risico van kantelen te voorkomen (het vermijden van overmatige hellingen!). Met behulp van een lift aandacht besteden aan de aansluitkabel en de positie van de poten. De verpakking bestaat uit kartonnen dosje en de houten pallet. Op de kartonnen doos is aantal symbolen weergegeven die in overeenstemming met de internationale regelgeving over de regels tijdens het laden en het lossen, bij transport en opslag het apparaat informeren. Controleer bij ontvangst of de verpakking volledig is en tijdens het vervoer niet wordt beschadigd. Meld de eventuele schade onverwijld bij de vervoerder. Pak het apparaat zo snel mogelijk uit om te controleren of het niet beschadigd wordt. Een kartonnen doos niet met scherpe gereedschappen open doen. Dit kan schade aan de roestvrij stalen platen binnen de verpakking veroorzaken. Haal de kartonnen verpakking uit het apparaat van boven. Controleer na het uitpakken van het apparaat of de uitrusting met de bestelling overeenkomt. Bij onregelmatigheid informeer onmiddellijk de verkoper. Bewaar het verpakkingsmateriaal (nylon zakjes, piepschuim, nieten, ...) buiten het bereik van kinderen! Verwijder de beschermende PVC-laag van de binnenste en buitenste oppervlaken. Gebruik hiervoor geen metalen gereedschap.

8.2. Installatie (onderhoudsmonteur) Alle installatieplaatsen moeten goed worden overwogen. De installatieplaats moet van alle aansluitingen en afvoer van productieafval worden voorzien. De plaats moet tevens goed worden verlicht en aan alle hygiënische en sanitaire eisen volgens geldende wetgeving voldoen. Het apparaat wordt geinstalleer op afstand van min. 5 cm van de muur. Plaats het apparaat horizontaal door het instellen van de afzonderlijke stelvoeten. Om de goede werking van het apparaat te garanderen, kan het worden geïnstalleerd en gebruikt in efficiënt geventileerde ruimten. Het apparaat niet installeren in de buurt van andere apparaten die hoge temperaturen kunnen bereiken. HIER

8.3. Montage van het apparaat in een reeks Om het apparaat in een reeks (naast elkaar) te monteren, volg de volgende stappen.

1. Demonteer het bedieningspaneel en verwijder

indien nodig gietijzeren frame op de haard.

2. Gebruik op de aangrenzende zijdelen een

3. Nader het apparaat en plaats het in een

horizontale positie (met verstelbare voeten).

4. Koppel de apparaten met de bevestigings-

8.4. Aansluiting op het elektriciteitsnet (onderhoudsmonteur) Het apparaat moet worden aangesloten door geautoriseerd en gekwalificeerd personeel met inachtneming van de geldende regelgeving en met het gebruik van het juiste en het correcte materiaal. Het apparaat wordt geleverd met een werkspanning van 400V 3N~ 50/60 Hz. De juiste doorsnede van de kabel wordt in de bijlagen aangegeven en dient door de elektricien te worden bepaald. Om enig gevaar te voorkomen, moet een beschadigde aansluitkabel door de fabrikant of een elektricien worden vervangen. Vóór het aansluiten op het lichtnet, moet men zich ervan verzekeren of het apparaat vooraf aangesloten is met een geschikte meerpolige schakelaar met een minimale afstand tussen de contacten van 3 mm. Volg de onderstaande stappen om het apparaat correct aan te sluiten.

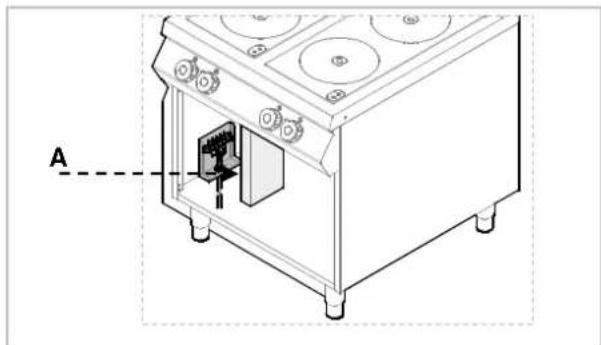

Verwijder de beschermkap van de klemstrip (A).

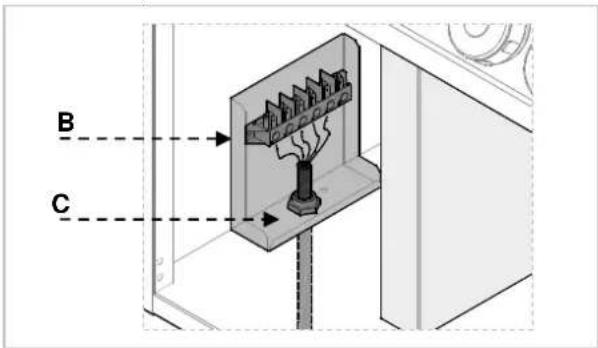

Sluit de schakelaar op de klemstrip (B) van het apparaat als op de afbeelding en het schakelschema (zie bijlage). Een kabel van het type H07RN-F of beter dient te worden gebruikt.

Stevig de uiteinden van de kabel (C) aandrukken.

Plaats opnieuw de beschermkap van de klemstrip.

Het apparaat is uitgerust met een equipotentiaalklem (M). In overeenstemming met de gebruikte klem is een specifiek etiket voorzien .

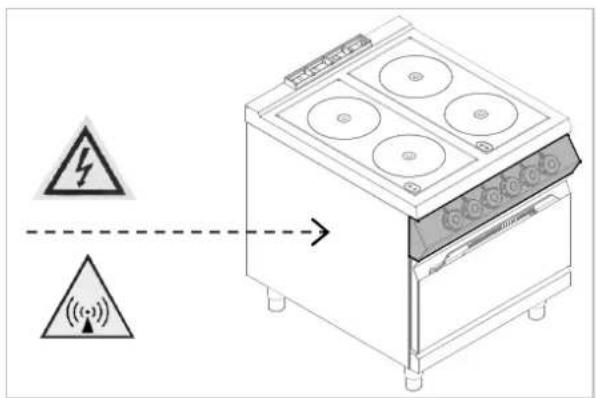

Markering Het volgende symbool “VOORZICHTIG! Elektromagnetisch veld” informeert dat het elektromagnetisch veld dat bestaat tijdens het werk, gevaar kan veroorzaken

8.5. Technische afname (onderhoudsmonteur) Vóór de eerste ingebruikname moet de juiste werking van elk element van de constructie van het apparaat worden gecontroleerd, en eventuele defecten worden gevondenVoer voor het testen de volgende controlehandelingen uit: 1. Controleer of de netspanning met het apparaat overeenkomt. 2. Schakel de automatische hoofdschakelaar uit om de elektrische aansluiting te controleren. 3. Controleer of de veiligheidsvoorzieningen goed functioneren.

Het apparaat is in overeenstemming met de Europese richtlijn 2002/96/EG, WASTE

ELECTRICAL AND ELECTRONIC

EQUIPMENT (WEEE) gekenmerkt. Door de verwijdering van het product op de juiste manier draagt de gebruiker bij om potentiële negatieve gevolgen voor het milieu en de gezondheid te voorkomen. Het symbool op het product of op de meegeleverde documentatie informeert dat dit product niet als huishoudelijk afval mag worden behandeld maar het moet in een bepaalde inzamelpunt voor de recycling van elektrische en elektronische apparaten worden geleverd.

Neem de plaatselijke regelgeving in acht voor het verwijderen van afval. Voor meer informatie over de behandeling, terugwinning en recycling van dit product, neem contact op met de gemeente, het afvalverwerkingsbedrijf of de winkel waar het product wordt gekocht.
