IAN 288476 - LED Schijnwerper Livarno Lux - Gratis gebruiksaanwijzing en handleiding

Producttype	LED-projector met bewegingsmelder
Merk	Livarno Lux
Model	IAN 288476
Bedrijfsspanning	230 V ~ 50 Hz
Opgenomen vermogen	20 W
Lamp	COB-LED, 19 W (niet vervangbaar)
Bereik bewegingsmelder	Maximaal 10 m (instelbaar)
Detectiehoek (horizontaal)	Ongeveer 180°
Verlichtingsduur	Instelbaar van ongeveer 5 s tot 7,5 min
Helderheidsdrempel	Instelbaar van 20 lx tot 20.000 lx
Gevoeligheid sensor	Instelbaar
Beschermingsgraad	IP65 (stof- en spatwaterdicht)
Afmetingen (zonder paal)	18 × 23 × 10 cm (ongeveer)
Gewicht (zonder paal)	1055 g (ongeveer)
Gebruik	Buiten
Inhoud van de levering	1 LED-projector, 2 pluggen (8 mm), 2 ringen (20 mm), 2 schroeven (6×50 mm), 1 paal, 1 kabelanker, 1 beschermingsscherm, 1 handleiding
Garantie	3 jaar (vanaf aankoopdatum)
Certificeringen	TÜV/GS, CE, IP65
Reiniging en onderhoud	Reinigen met een licht vochtige, pluisvrije doek en een mild schoonmaakmiddel
Veiligheidsafstand	Minimaal 1,0 m van verlichte objecten

Veelgestelde vragen - IAN 288476 Livarno Lux

Hoe installeer ik de Livarno Lux LED-projector?

De elektrische installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Bevestig de beugel aan de muur met de meegeleverde pluggen en schroeven (boor Ø 8 mm). Voor bevestiging op de grond gebruikt u de meegeleverde paal. Houd u aan de veiligheidsafstanden en schakel de stroom uit voordat u werkzaamheden uitvoert.

Hoe stel ik de verlichtingsduur in?

Draai aan de knop TIME (16) onder de bewegingsmelder met de klok mee om de duur te verlengen, van 5 seconden tot 7,5 minuten.

Hoe stel ik de gevoeligheid van de bewegingsmelder in?

Gebruik de knop SENS (15): draai met de klok mee om de gevoeligheid te verhogen. Pas de instelling aan afhankelijk van het seizoen, omdat de sensor gevoeliger is bij koud weer.

Hoe stel ik de helderheidsdrempel (dag/nacht) in?

Draai aan de knop LUX (17): bij het maansymbool (20 lx) reageert de melder alleen 's nachts; bij het zonnesymbool (20.000 lx) reageert hij zelfs overdag.

Kan de LED-lamp worden vervangen?

Nee, de COB-LED is geïntegreerd en niet vervangbaar. Bij defect moet de projector worden vervangen.

Hoe richt ik de bewegingsmelder?

Draai de borgschroef (8) van de melder los, richt deze op het gewenste gebied en draai de schroef weer vast. Voer deze afstelling bij voorkeur in de schemering uit.

Is de projector waterdicht?

Ja, hij heeft een beschermingsgraad IP65, waardoor hij stof- en spatwaterdicht is. Hij kan zonder problemen buiten worden gebruikt.

Hoe reinig ik de projector?

Schakel voor het reinigen de stroom uit (zekering of aardlekschakelaar). Gebruik een licht vochtige, pluisvrije doek met een mild schoonmaakmiddel. Dompel het apparaat nooit onder in water.

Wat is de ideale installatiehoogte?

De aanbevolen hoogte voor de bewegingsmelder ligt tussen 1,80 m en 2,50 m voor een optimaal bereik en detectiehoek.

Wat is de garantietermijn?

De projector heeft een garantie van 3 jaar vanaf aankoopdatum, op vertoon van de kassabon. De garantie dekt materiaal- en fabricagefouten, maar geen normale slijtage.

GEBRUIKSAANWIJZING IAN 288476 Livarno Lux

NL/BE Montage-, bedienings- en veiligheidsinstructies

Beschrijving van de onderdelen.. 43

Omvang van de levering.. 44

Algemene veiligheidsinstructures.. 44

Voor de montage.. 45

Montage

Lamp aansluiten.. 46

Wandmontage.. 47

Montage met behulp van de grondpen.. 47

Ingebruikname

Bewegingsmelder instellen.. 48

Verlichtingsduur instellen . 48

Gevoeligheid van de sensor instellen.. 49

Daglichtniveau instellen.. 49

Bewegingsmelder instellen.. 49

Reiniging en onderhoud.. 50

Verwijdering.. 50

Garantie . 50

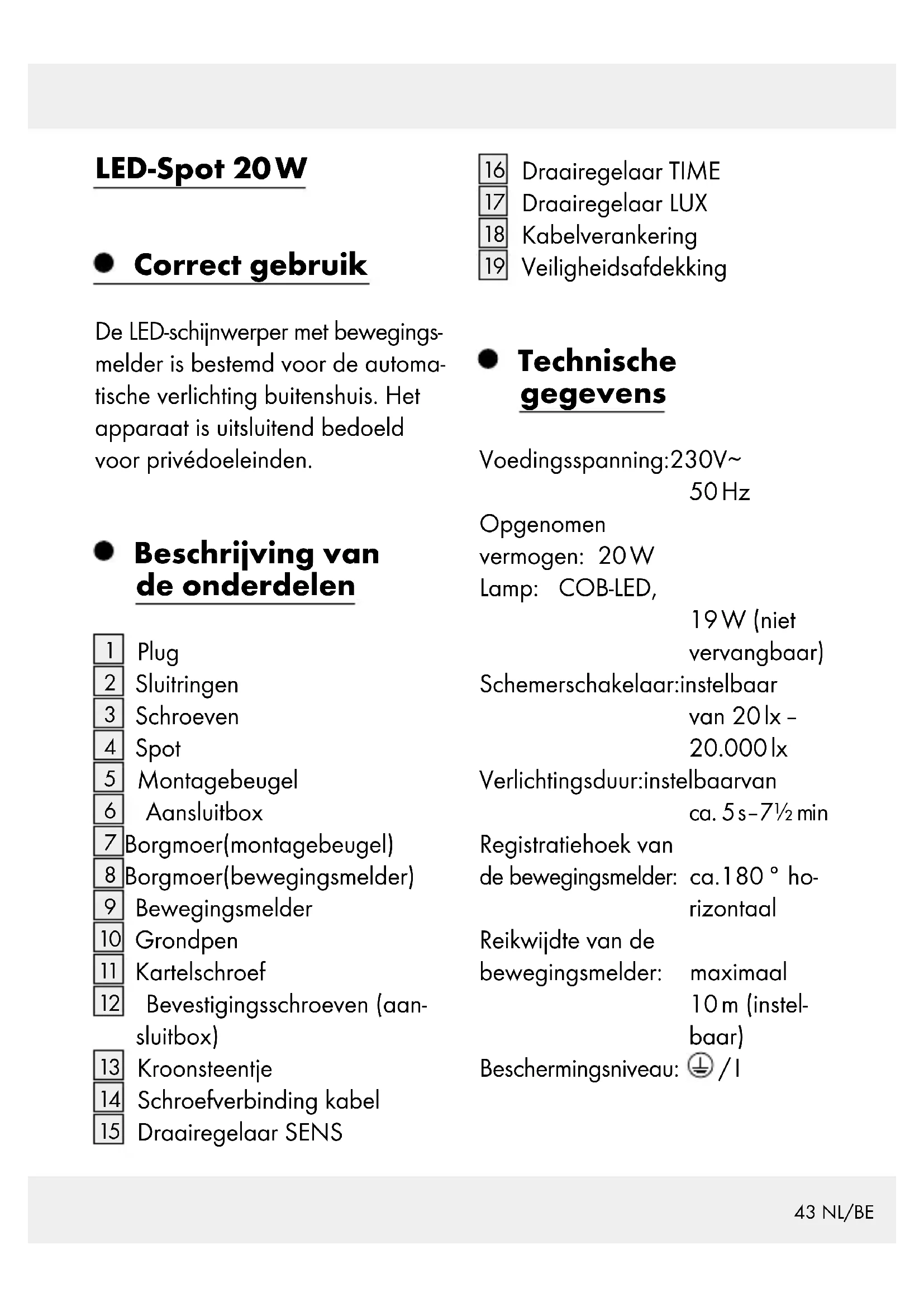

LED-Spot 20W

- Correct gebruik

De LED-schijnwerper met bewegingsmelder is bestemd voor de automatische verlichting buitenshuis. Het apparaat is uitsluitend bedoeld voor privédoeleinden.

- Beschrijving van de onderdelen

1 Plug
2 Sluitingen
3 Schroeven
4 Spot
5 Montagebeugel
6 Aansluitbox
7 Borgmoer(montagebeugel)
8 Borgmoer(bewegingsmelder)
9 Bewegingsmelder
10 Grondpen
11 Kartelschroef
12 Bevestigingsschroeven (aansluitbox)
13 Kroonsteentje
14 Schroefverbinding kabel
15 Draairegelaar SENS

16 Draairegelaar TIME 17 Draairegelaar LUX 18 Kabelverankering 19 Veiligheidsafdekking

Technische gegevens

Voedingsspanning:230V~ 50Hz

Opgenomen vermogen: 20W Lamp: COB-LED,

19W (niet verwangbaar)

Schemerschakelaar:instelbaar
van 20lx - 20.000lx

Verlichtingsduur:instelbaarvan ca. 5s-7½ min

Registraratiehoek van de bewegingsmelder: ca.180° horizontaal

Reikwijdte van de bewegingsmelder: maximaal 10 m (instelbaar)

Beschermingsniveau: /1

Beschermingsgraad: IP65 (stof-dicht/straal-waterdicht)

Gewicht (zonder

grondpen): ca. 1055 g

Afmetingen (zonder

grondpen): ca. 18 × 23 ×

10cm

TÜV/GS gekeurd

- Omvang van de levering

1 LED-schijnwerper met bewegingsmelder
2 pluggen (0 8 mm)
2 sluitingen ( 20mm)
2 schroeven (6mm× 50mm)
1 grondpen
1 kabelverankering
1 veiligheidsafdekking
1 montage- en gebruiksaanwijzing

Algemeneveiligheids-instructies

Maak u voor de eerste ingebruikname van het product vertrouwd

met alle bedienings- en veiligheidsvoorschriften! Geef alle documenten mee wanner u het product aan derden geeft!

LEVENSGEVAAR

EN GEVAAR

VOOR ONGE-

VALLEN VOOR KLEUTERS

EN KINDEREN! Laat kind

ren nooit zonder toezicht bij het verpakkingsmaterial. Er bestaat gevaar voor verstikking door verpakkingsmaterial. Kinderen onserschatten vaak de gezaren. Houd kinderen al-tijd uit de buurt van het product.

Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geinstru-erd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeende geometraren begrijpen. Kinderen mighten met het apparaat spelen. Reiniging en onderhoud mag Niet door

kinderen zonder toezicht worden uitgevoerd.

Levensgevaar doorelektrische schok

• Controller de lamp altiid op eventuele beschadigingen voordat u hem aan de stroom aansluit. Gebruik uw lamp nooit, wonneer u een beschadiging hebt geconstateerd.
  Wees er voor de montage zeker van dat de beschikbare spanning overeenkomt met de benodigde voedingsspanning van de lamp (230V 50Hz) . Monteer de lamp nicht als dit nicht het geval is.

VOORZICHTIG! GEVAAR VOOR BRANDWONDEN!

Waarborg dat de lamp uitgeschakeld en minimaal 15 minuten afgekoeld is voordat u hem aanraakt. Verlichtingsmiddelen hunnen een grote但它 ontwikkelen.

BRANDGEVAAR!Monteerdelampop een

afstand van minstens 1,0 m van de verlichte materialen. Een overmatige warmteontwikkeling kan tot brand leiden.

VOORZICHTIG! GEVAAR VOOR LETSEL! Een be-

schadigd lampglas moet voorverder gebruik van de lampworden verrangen.

De LED-schijnwerper mag allen met de geintegreerde LED-ballast worden gebruikt.
Zolang het product is aange-sloten aan een stopcontact, zal het stroom verbruiken - ook wonneer de lamp is uitgeschakeld. Om de lamp compleet uit te schakelen, dient u de stekker uit het stopcontact te trekken.

Voor de montage

Belangrijk: Laat de installmentie uitvoeren door een opgeleide elektricien of een voor electro-installationsbevoegde persoon. Deze person moet op de hoogte zijn van de eigenschappen van de lamp en van de aansluitvoorwaarden.

Wees er voor de installmente ze-

ker van dat de leiding, waar aan de lamp wordt aangesloten, geen spanning heeft. Verwijder hiervoord zekering of schakel het betreffende stroomcircuit in de groepenkast uit (O-stand).

Controleer hiervoor de spanningsvrijheid met een spanningzoeker.

Het meegeleverde montagematerialial (schroeven 3 en pluggen 1) is geschikt voor normalaal metselwerk. Informeer u ook over welk montagematerialaal voor de door u gekozen montage-ondergrond geschikt is. Informeer u indien nodig hier-over bij een specialist.

De meegeleverde grondpen is geschikt voor de bevestig ing in teelaarde (bijv. gazon of bloemperk). De grond moet zacht genoeg zich, om de grondpen zonder het toepassen van geweld (bijv. met een hamer) erin te kuren drukken, tegelijkkertijdECHTER hard genoeg zich, om een veilige stand van de lamp te kuren waarborgen.

Montage

Let tijdens de keuze van de montageplek op de volgende dingen:

□ Controller, of de spot het gewenste gebied verlicht. U kunt de spot verticaal bewegen.
Zorg ervoor dat de bewegingsmelder 9 het gewenste gebied registreert. De bewegingsmelder heeft een bereik van max. 10m bij een registratiehoek van ca. 180^ (afhankelijk van de montagehoogte - ideaal is een hoogte van 1,80 - 2,50m)
Let erop dat de bewegingsmelder, s nachts nicht worden verlicht door straatverlichting. Dit kan de werking beinvloeden.

Lampaansluiten

Open de aansluitbox, door met behulp van een kruskop-schroevendraaier de bevestigingssschroeven 12 van de aansluitbox los te draaien (afb. B).
Leid een flexibel kabel van het type H05RN-F 3G 1,0 mm²

door de kabel-schroeferbinding 14 in de aansluitbox. De flexibele kabel mag Niet longer zich dan maximaal 2,5m Open het kroonsteentje 13, door met behulp van een kruskopschroevendraaier de fixeerschroeven los te draaien. Fixeer de aansluitkabel door de moer van de kabel-schroeferbinding te draaien (afb.C).

Voorzie de strengen van de kabel van adereindhulzen. Breng ook de kabelverankering 18 aan de kabel aan en fixeer deze met een knijptang (afb. D). Verbind deze met het kronsteentje 13 in de aansluitbox. Let hierbij op de marketing van het kronsteentje (L voor de fasedraad, N voor de nuldraad en voor de aarddraad) (afb. E). Sluit het kronsteentje 13 weer, door de fixeerschroeven weeer vast te draaien.

Plaats de veiligheidsafdekking 19 op het kroonsteentje 13 (afb. F).

Sluit de aansluitbox wee, doc de bevestigingschroeven vast te draaien (afb. G).

Wandmontage

Houd de montagebeugel gegen de muur en markeer de bevestigingsgaten van de montagebeugel.

Boor nu de bevestigingsgaten (8 mm) en planta de pluggen in de boorgaten.

Steek de meegeleverde schroeven 3 in de sluitingen 2 ( 20mm)

Bevestig de montagebeugel met de meegeleverde schroeven.

Stel de spf in de gewenste richting in. Hiervoor moet u indien nodig de borgschroeven 7 van het draaischarnier een beetje los draaien. Draai na het instellen de borgmoeren van het draaischarnier wee vast, om een veilige houvast te waarborgen (afb.J).

Montage met behulp van de grondpen

Maak de kartelschroef van de grondpen 10 los en bevestig de grondpen met de

kartelschroef in het middelste gat van de montagebeugel 5.

Steek de LED-schijnwerper met de grondpen zo ver in de grond, totdat deze stabel staat. Zorg voor een veilige stand. Pas geen geweld toe bij hetplaatsen, bijd. door gebruik te make n van een hamer. Dit kan het product beschadigen.
Plaats de spot in de gewenste richting. Hiervoor要去 indien nodig de borgschroeven van het draaischarnier een beetje los draaien. Draai na het instellen de borgmoeren van het draaischarnier waar vast, om een veilige houvast te waarborgen.
Nadat u de zekering waar heeft geplaatst resp. de zekerings-kast waar heeft ingeschakeld, is uw lamp gereed voor gebruik.

Ingebruikname

Bewegingsmelder instellen

Afhankelijk van de vooraf ingestelde waarden van de bewegingsmelder 9Gaat de spot1 gedurende een bepaalde tijd aan, zodra de bewegingsmelder een beweging heeft geregistreerd. Deze vooraf ingestelde waarden worden via de drie regelaars aan de onderkant van de bewegingsmelder veranderd (afb.H).

Verlichtingsduur instellen

Draai de draairegelaar TIME 16 aan de onderkant van de bewegingsmelder met de klok mee om de verlichtingsduur te verhogen. De verlichtingsduur kut u in een tijdvenster van ca. 5 seconden tot 7 12 minutes instellen.

Gevoeligheidvan de sensor instellen

Draai de draairegelaar SENS 15 aan de onderkant van de bewegingsmelder met de klok mee, om de gevoeligheid van de sensor te verhogen.

Opmerking: De bewegingsmelder registreert warmstestraling. Hij reageert bij lage omgevingstemperaturen geveeIiger op lichaamswarmte dan bij warmer omgevingstemperaturen. Let erop dat de gevoeligheid van de sensor tijdens de verschillende seizoenen opnieuw ingesteld moet worden.

Opmerking: Houd er rekening mee, dat de bewegingsmelder hoofdzakelijk bewegingen dwars op de bewegingsmelder registreert. Als urecht maar de bewegingsmelder toe loopt, kan hij deze beweging nicht registrenderen.

Draai de draairegelaar LUX aan de onderzijde van de bewegingsmelder 9 met de klok mee, om het daglichtniveau te verhogen: In de positie reageert de bewegingsmelder alleen, s nachts (bij ca. 20 lx). In de positie reageert de bewegingsmelder ook bij daglichtniveau, zolang ca. 20.000 lx nicht worden overschreten.

Bewegingsmelder instellen

Opmerking: U dient deze instelling tijdens de schemering uit te voeren.

Maak de borgmoer (bewegingsmelder) 8 los.
Draai de draairegelaar LUX 17 op de stand *.
Richt de bewegingsmelder 9 in de centrale richting van het gewenste gebied.

Beweeg in het gebied tot u met de prestaties van de bewegingsmelder tevreden bent. Verander waarvoorde stand van de draairegelaar SENS 15 of derichting van de bewegingsmelder.
Als u de bewegingsmelder maar tevredenheid hebt ingesteld, draait u de borgmoer wee rast, om de instellen gen te fixeren.

Reinigungen onderhoud

Verwijder voor de reiniging de zekering of schakel de hoofd-zekering in de zekeringkast UIT.
Dompel het product nooit onder in water of in andere vloeistoffen. Anders kan het product beschadigd raken.
Reinig de lamp met een stofvrije, Licht vochtige doek en mild reinigingsmiddel.

-Verwijdering

De verpakking bestaatuit milieuvriendelijkegrondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeente lijke overheid.

Garantie

Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie Niet beperkt.

U ontvangt op dit apparaat 3 Jaar
garantie vanaf de aankoopdatum.
De garantiperiode start op de dag

van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 3aar na de aankoopdatum van dit product een material- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te vervallen als het product beschadigd wordt, Niet correct gezruikt of onderhoden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op product- onderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zichn van glas.

CE IP65
