IAN 288476 - LED strålkastare Livarno Lux - Gratis bruksanvisning och manual

Produkttyp	LED-projektor med rörelsedetektor
Märke	Livarno Lux
Modell	IAN 288476
Driftspänning	230 V ~ 50 Hz
Effektförbrukning	20 W
Lampa	COB-LED, 19 W (inte utbytbar)
Räckvidd för rörelsedetektor	Max 10 m (justerbar)
Detektionsvinkel (horisontell)	Cirka 180°
Belysningstid	Justerbar från ca 5 s till 7,5 min
Ljusstyrketröskel	Justerbar från 20 lx till 20 000 lx
Sensorernas känslighet	Justerbar
Skyddsklass	IP65 (damm- och vattenstrålesäker)
Mått (utan markstativ)	18 × 23 × 10 cm (cirka)
Vikt (utan markstativ)	1055 g (cirka)
Användning	Utomhus
Leveransinnehåll	1 LED-projektor, 2 pluggar (8 mm), 2 brickor (20 mm), 2 skruvar (6×50 mm), 1 markstativ, 1 kabelhållare, 1 skärmskydd, 1 bruksanvisning
Garanti	3 år (från inköpsdatum)
Certifieringar	TÜV/GS, CE, IP65
Rengöring och underhåll	Rengöra med en lätt fuktad luddfri trasa och milt rengöringsmedel
Säkerhetsavstånd	Minst 1,0 m från belysta objekt

Vanliga frågor - IAN 288476 Livarno Lux

Hur installerar jag Livarno Lux LED-projektorn?

Elinstallationen måste utföras av en behörig elektriker. Montera fästet på väggen med hjälp av medföljande pluggar och skruvar (borrning Ø 8 mm). För golvmontering, använd medföljande markstativ. Se till att hålla säkerhetsavstånd och bryt strömmen innan du påbörjar arbetet.

Hur justerar jag belysningstiden?

Vrid ratten TIME (16) under rörelsedetektorn medurs för att öka tiden, från 5 sekunder till 7,5 minuter.

Hur justerar jag rörelsedetektorns känslighet?

Använd ratten SENS (15): vrid medurs för att öka känsligheten. Justera inställningen efter årstid, eftersom sensorn är känsligare i kallt väder.

Hur justerar jag ljusstyrketröskeln (dag/natt)?

Vrid ratten LUX (17): vid månsymbol (20 lx) reagerar detektorn endast på natten; vid solsymbol (20 000 lx) reagerar den även i dagsljus.

Kan LED-lampan bytas ut?

Nej, COB-LED-lampan är integrerad och inte utbytbar. Vid fel måste projektorn bytas ut.

Hur riktar jag rörelsedetektorn?

Lossa detektorns låsskruv (8), rikta den mot önskat område, dra sedan åt skruven. Utför denna justering helst i skymningen.

Är projektorn vattentät?

Ja, den har skyddsklass IP65, vilket gör den damm- och vattenstrålesäker. Den kan användas utomhus utan problem.

Hur rengör jag projektorn?

Före rengöring, bryt strömmen (säkring eller jordfelsbrytare). Använd en lätt fuktad luddfri trasa med milt rengöringsmedel. Doppa aldrig apparaten i vatten.

Vilken är den idealiska installationshöjden?

Rekommenderad höjd för rörelsedetektorn är mellan 1,80 m och 2,50 m för optimal räckvidd och detektionsvinkel.

Hur lång är garantitiden?

Projektorn har 3 års garanti från inköpsdatum, mot uppvisande av kvitto. Garantin täcker material- och tillverkningsfel, men inte normalt slitage.

BRUKSANVISNING IAN 288476 Livarno Lux

Monterings-, bruks- och sakerhetsanvisningar

NL BE

LED-SPOT20W

Montage-, bedienings- en veiligheidsinstrumenties

H

LED-VALAISIN20W

SE Monterings-, bra克斯- och sakerhetsanvisningar Sidan 23

Ändamälsenlig användning Sidan 24

Beskrivning av delarna Sidan 24

Tekniska specifikationer Sidan 24

Leveransomfattning Sidan 25

Allman sakerhetsinformation Sidan 25

Rikta rorelsevakten. Sidan 30

Rengoring och skötsel Sidan 30

Avfallshantering Sidan 30

Garanti Sidan 30

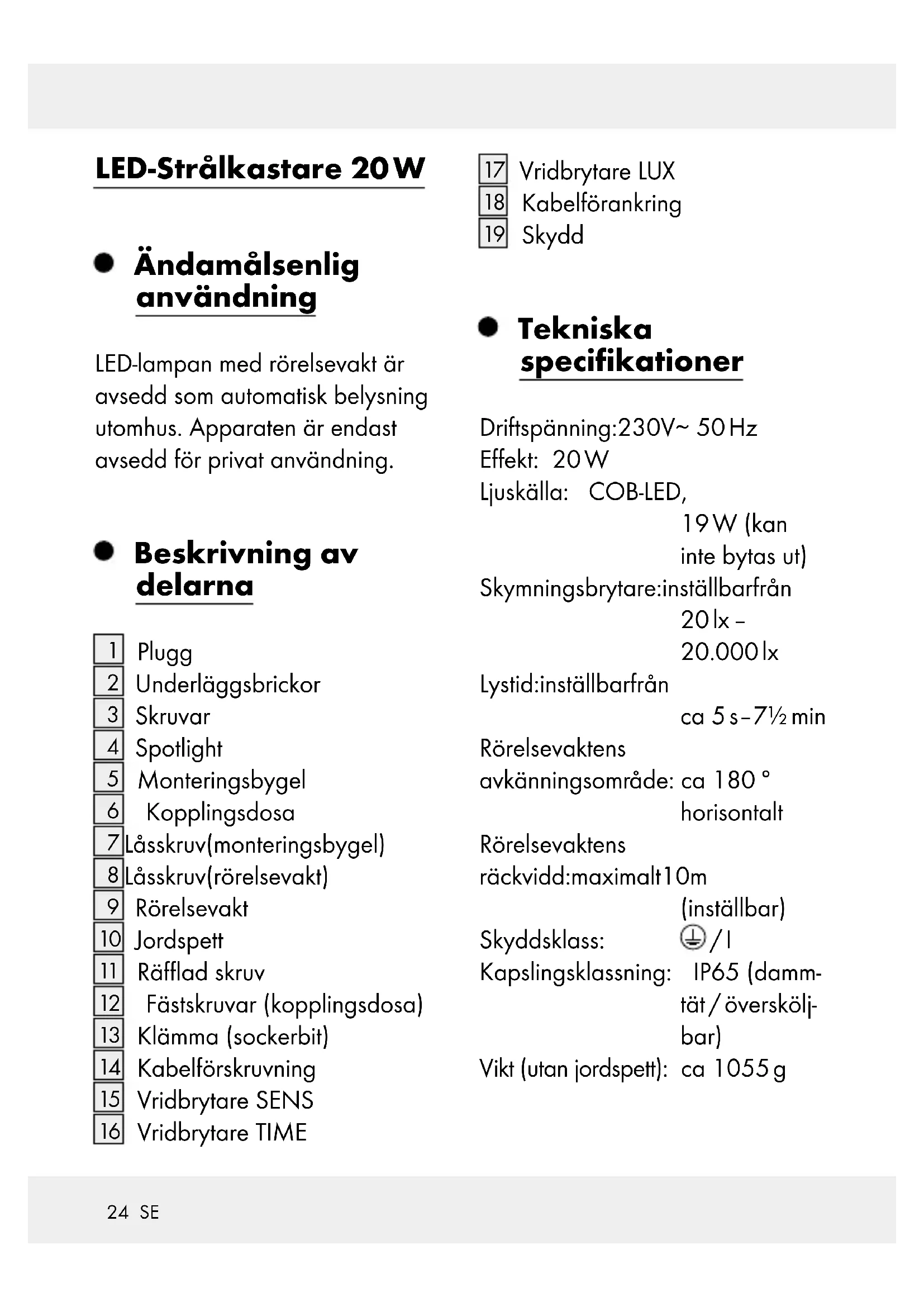

LED-Strålkastare 20W

- Ändamålsenlig användning

LED-lampan med rörelsevakt ar avsedd som automatisk belysning utomhus. Apparaten ar endast avsedd for privat användning.

- Beskrivning av delarna

1 Plugg
2 Underlaggsbrickor
3 Skruvar
4 Spotlight
5 Monteringsbygel
6 Kopplingsdosa
7Lasskruv(monteringsbygel)
8Lasskruv(rorelsevakt)
9 Rörelsevakt
10 Jordspett
11 Rafflad skruv
12 Fästskruvar (kopplingsdosa)
13 Klamma (socketbit)
14 Kabelforskruvning
15 Vridbrytare SENS
16 Vridbrytare TIME

17 Vridbrytare LUX
18 Kabelforankring
19 Skydd

Tekniska specifikationer

Driftspanning: 230V 50Hz

Effekt: 20W

Ljuskalla: COB-LED,

19W (kan

inte bytas ut)

Skymningsbrytare:installbarfran

20lx-

20.000lx

Lystid:installbarfrån

ca 5s - 71 / 2 min

Rörelsevaktens

avkänningsområde: ca 180°

horizontal

Rörelsevaktens

rackvidd:maximalt10m

installbar)

Skyddsklass:

1/1

Kapslingsklassning:

IP65 (damm-

tat/overskoli

bar)

Vikt (utan jordspett):

ca 1055g

Matt (utan

jordspett): ca 18 x 23 x

10cm

TÜV/GS testad

- Leveransomfattning

1 LED-spotlight med rörelsevakt
2 pluggar (0 8 mm)
2 underlaggssbrickor ( 20mm)
2 skruvar (6 mm x 50 mm)
1 jordspett
1 kabelforankring
1 skydd
1 monterings- och bruksanvisning

Allmänsakerhetsinformation

Gör dig förtrogen medprodukten braupsanvisning och sakerhetsinformation innan du använder den for Första gangen! Lämna även over alla handlingar om du überlæter Produkten till en tredje person!

RISK FÜR LIVS-FARA OCH OLYCKOR FÜR

SMABARN OCH BARN!

Lämna aldrig barn utan uppsikt med forpackningsmaterialiet.

Kvävningsrisk foreligger vid hantering av forpackningsmaterial. Barn underskattar gärna riskerna. Håll alltid barn borta.Freekprodukt.

Denna apparat kan användas av barn frän och med 8 År samt av personer med nedsatt fysisk, motorisk eller mental formåga aller med bristande erfarenhet och kunskap, om de hälls under uppsikt aller instruerats om ensaker användning av apparaten och om de Förstätde risker som användningen kan medföra.

Barn fär inte leka med appar- ten. Rengöring och underhäll fär inte utföras av barn utan uppsikt av vuxen person.

Livesfara genom elektriska stötar

Kontrollera lampan med avseende på skador fore varje anslutning till elnatet. Anvand

aldrig lampan om den ar skadad pa nagot satt.

Färe montering bör du förvissa dig om, att befintlig natspanning overensstämmer med lampans driftspänning (230 V~ 50 Hz).Montera inte lampan om detta inte stämmer.

SE UPP! RISK FÖR BRÄNNSKADOR! Se till att lampan ar släckt och låt den svalna i minst 15 minutes innandu rör vid den. Gödlampor kan bl mycket varma.

BRANDRISK!

LED-spotlighten fär endast användas med det integrerade LED-driftdonet.
Så länge Produkten ar ansluten till vagguttaget forbrukar den en litersmxgnd strom - aven

när lampan ar släckt. För att stänga av lampan fullständigt, bör nätströmbrytaren stängas av.

Färemontering

Viktigt: Einstallationen fär endast utföras av en utbildad auktoriserad elektriker eller av en person som instruerats om elinstallationer. Behörige elektriker har kunskaper om lampans eigenskaper och anslutningsregler.

Kontrollera att ledningen, som lampan ska installeras pa, ar spanningslo's innan installationen paborjas. Skruva ur sakringen ell er sla av dvargbrytaren i sakringsskapet (0-lage).
Kontrollera med spanningsprovare att ingen spanning foreligger.
Medfoljande monteringsmaterial (skruvar 3 och pluggar 1) ar lampligt for vanligt fast mur-verb. Informera dig ocksa om vilket monteringsmaterial som ar lampligt for den monteringsyta du valt. Vid behov inhämta information hos en yrkesman.

Medfoljande jordspä ar lampligt För att fästas i matjord (t.ex. gräsmatta eller blomsterrabatt). Marken måste vara tillräckligt mjuk För att jordspettet skakunna tryckas ner i den utan att använda våld (t.ex. med hammare), samtidigt måste dendock vara tillräckligt fast För att lampan skasta stabilt.

- Montering

När du valjer monteringsplats måste du tänka på foljande:

Se till att din spotlig lyser upp onskat omrade. Du kan rora din spotlight i vertikal riktning.
Se till att rörelsevakten 9 känner av önskat område. Rörelsevakten har att avkänningsområde på max. 10 m och en avkänningsvinkel på ca 180° (beroende på monteringshöjden - lämpligast ar en Höjd på 1,80-2,50m).
Se till att gatubelysningen inte lyser på rorelsevakten på natten. Detta kan paverka dess Funktion.

Oppna kopplingsdosa, genom att lossa dess faskruvar 12 med hjalp av en stjarnskruvmejsel (bild B).
För in en flexibel inkommande ledning av typen H05RN-F 3G 1,0mm^2 genom kabelforskruvningen [14] in i kopplingsdosan. Den flexibla inkommande ledningen fär inte vara langre an maximalt 2,5 m. Oppna sockerbiten [13] genom att lossa fixeringsskruvarna med en stjärnskruvmejsel. Fixera anslutningskabeln genom att skruva på kabelforskruvnings mutter (bild C).
Förse den inkommande led-ningens kabeländar med ledarändhylsor. Anslut även kabel Förankringen [18] till den inkommande ledningen och fixera denna med en avbitartäng (bild D). Anslut den till sockerbitten [13] i kopplingsdosan. Beakta härvid sockerbitarnas beteckning (L für den spanningsförande ledaren, N für nolledaren och [1] für

skyddsledaren) (bild E). Anslut Åter sockerbiten 13 genom att dra at fixeringsskruvarna.

Satt skyddpaa sockerbin 13 (bild F).
Anslut även Åter kopplingsdosingan genom att dra at fästskruvarna ordentlich (bild G).

Väggmontering

Häll monteringsbygel mot vöggen och markera monteringsbygelns fästhål.
Borra nu fasthalen (0 8 mm) och for in pluggarna 1 i borrhalen.
For in de medfoljande skruvarna 3 i underlaggsbrick-orna 2 (0 20 mm).
Satt fast monteringsbygeln med de medfoljande skruvarna.
Rikta in din spotligi i onskat lage. For detta andamalmaste du eventuellt lossa vridledens laxskruvar 7 en aning.Dra at vridledens fakskruvarigen när du riktat in lampan,for att sakerstalla ett optimalfaste (bild J).

- Monteringmed jordspett

Lossa den räfflade skruvén
pà jordspettet 10 och satt fast
jordspettet med den räfflade
skruven i monteringsbygels 5
mitterstaål.
Stick ner LED-spotlighten med jordspettet sá langt i marken, att detta stär stabilt. Se till att den stär stabilt. Använd inget våld vid monteringen, t.ex. genom slag med hammare. Detta kan skadaprodukten.
Rikta in din spotlight i önskat läge. För detta andamål måste du eventuellt lossa vridledens lasskruvar 7 en aning. Dra at vridledens skruv igen nar du riktat in lampan, for att saker-stalla ett optimalt fäste.
När du Åter satt i sakringen rep.
Åter slagit på dvärgbrytaren ar
din lampa klar for idrifttagning.

Idrifttagning

Inställingav rörelsevakten

Beroende på rörelsevaktens 9 Förinställning tänds din spotlight 1 För en viss tid;när rörelsevakten regist-rerar en röelse. Dessa Förinställ-ingar utfors på de tre reglage, som befinner sig på rörelsevaktens undersida (bild H).

- Inställning av lystid

Vrid reglaget TINpà ro-relsevaktens 9 undersida medsols for att oka belysnings-tiden. Lystiden kan stallas in foren period fran ca 5 sekunder till 71 / 2 minuter.

- Inställning av sensörns känslighet

Vrid reglaget SEN15 pà rö-relsevaktens 9 undersida medsols for att öka sensors känslighet.

Hänvisning: Rörelsevakten registrarar värmestrålning. Den reagerar snabbare på kroppsvärme vid laga utomhustemperaturer an vid höga utomhustemperaturer. Se till att anpassa sensors kändslighet till arstiderna.

Hänvisning: Beakta att rörelsevakten huvudsakligen registrerar rörelser som utförs tvärs mot rörelsevakten. Går du rakt mot rörelsevakten, kanenna inte registreraenna rörelse.

Inställningav dagsljus

Vrid reglaget LUX pa rorelsevaktens undersida 9 medsols, for att hoja dagsljusets niva: I detta lage reagerar rorelsevakten endast pa natten (vid ca 20 lx). I laget* reagerar rorelsevakten även vid dagsljus, sä lange det inte överskrider ca 20.000lx.

Riktarörelsevakten

Hänvisning: Dennainstalling bör utforas vid skymning.

Lossa lasskruyen (rorelseva).
Vrid reglaget LUX 17 till laget
Rikta rörelsevakten 9 mot mitten av det område som du vill att den skä källa av.
Flytta rörelsevakten inom av-känningsområdet tills du är nojd med hur den reagerar. För dettaändamål justerar du reglaget SENS [15]ller andrar rörelsevaktens riktning.
När du ställt in rörelsevakten på att tillfredsstallande satt, drar du fast lasskruven igen, for att fixera inställningen.

Rengöringoch skötsel

Skruva ur sakringen aller stang av huvudströmbrytaren innandu börjar rengöringen.

Doppa aldrig ned Produkten i vatten aller andra vatskor. Annars kanprodukten skadas.
Lampan skarengoras med en luddfri, latt fuktadduk och ett milt rengoringsmedel.

Avfallshantering

Förpackningenbestär av miljövänlga material, som kan lamnas på lokala atervinningsstationer.

KontaktaCOMMUNENFORVIDAREINFORMATIONomavfallshanteringavdenforbrukadeprodukten.

Garanti

Denna apparat har tillverkats med omsorg enligt stränga kvalitetskrav och kontrollerats noggrant före leverans. Om fel uppstår på produktiven gäller dina lagstadgade rättigheter gentemot saljaren. Dessa lagstadgade rättigheter begränsas inte av.Var garanti, som redovisas nedan.

Du erhäller 3 Års garanti påenna apparat frän och med köpdatum. Garantitiden börjar på inköpsdagen. Spara originalkvittot. Denna handling behövs som bevis För köpet.

Om att material-ller tillverkningsfel uppstar pa produits inom 3 ar fran kopdatum, reparerar ullersätter vi after eget gottfinnande produits utan extra kostnad. Denna garanti forfaller om produits skadas, anvands pa fel satt erler inte underhalls.

Garantin gäller För material- ellertillverkningsfel. Denna garanti omfattar inteproduktkomponenter somutsätts För normalt slitage och därfor betraktas som slitdelar (t.ex. batterier). Uteslutna är även skador på ömtåliga delar, som t.ex. brytare, batteripack eller delar tillverkade av glas.

CE IP65
