| Produkttyp | LED-Strahler mit Bewegungsmelder |
| Marke | Livarno Lux |
| Modell | IAN 288476 |
| Betriebsspannung | 230 V ~ 50 Hz |
| Leistungsaufnahme | 20 W |
| Leuchtmittel | COB-LED, 19 W (nicht austauschbar) |
| Reichweite des Bewegungsmelders | max. 10 m (einstellbar) |
| Erfassungswinkel (horizontal) | ca. 180° |
| Leuchtdauer | Einstellbar von ca. 5 s bis 7,5 min |
| Helligkeitsschwelle | Einstellbar von 20 lx bis 20.000 lx |
| Sensor-Empfindlichkeit | Einstellbar |
| Schutzart | IP65 (staubdicht und strahlwassergeschützt) |
| Abmessungen (ohne Erdspieß) | ca. 18 × 23 × 10 cm |
| Gewicht (ohne Erdspieß) | ca. 1055 g |
| Einsatzbereich | Außenbereich |
| Lieferumfang | 1 LED-Strahler, 2 Dübel (8 mm), 2 Unterlegscheiben (20 mm), 2 Schrauben (6×50 mm), 1 Erdspieß, 1 Kabelhalter, 1 Schutzschild, 1 Anleitung |
| Garantie | 3 Jahre (ab Kaufdatum) |
| Zertifizierungen | TÜV/GS, CE, IP65 |
| Reinigung und Pflege | Mit einem leicht feuchten, fusselfreien Tuch und mildem Reinigungsmittel reinigen |
| Sicherheitsabstand | Mindestens 1,0 m von beleuchteten Objekten |
Häufig gestellte Fragen - IAN 288476 Livarno Lux
Benutzerfragen zu IAN 288476 Livarno Lux
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr LED-Strahler kostenlos im PDF-Format! Finden Sie Ihr Handbuch IAN 288476 - Livarno Lux und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. IAN 288476 von der Marke Livarno Lux.
BEDIENUNGSANLEITUNG IAN 288476 Livarno Lux
Montage-, Bedienungs- und Sicherheitshinweise
IAN 113227
GB IE FI
BE NL

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise










Intended use Page 6
Parts description
Technical data.. Page 6
Technische gegevens.. 43
Daglichtniveauinstellen
Bestimmungsgemäß Verwendung. 53
Teilebeschreibung. 53
Technische Daten . 53
Lieferumfang. 54
Allgemeine Sicherheitseinweise .Seite 54
Vor der Montage. 55
Montage. 56
Leuchte anschlieBen. .Seite 57
Wandmontage. 57
Montage mittels ErdspieB. .Seite 58
Inbetriebnahme
Bewegungsmelder einstellen. 58
Leuchtdauer einstellen. 59
Empfindlichkeit des Sensors einstellen. 59
Tageslichtniveau einstellen .Seite 59
Bewegungsmelder ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 60
Reinigung und Pflege. 60
Entsorgung .60
Garantie .Seite 61

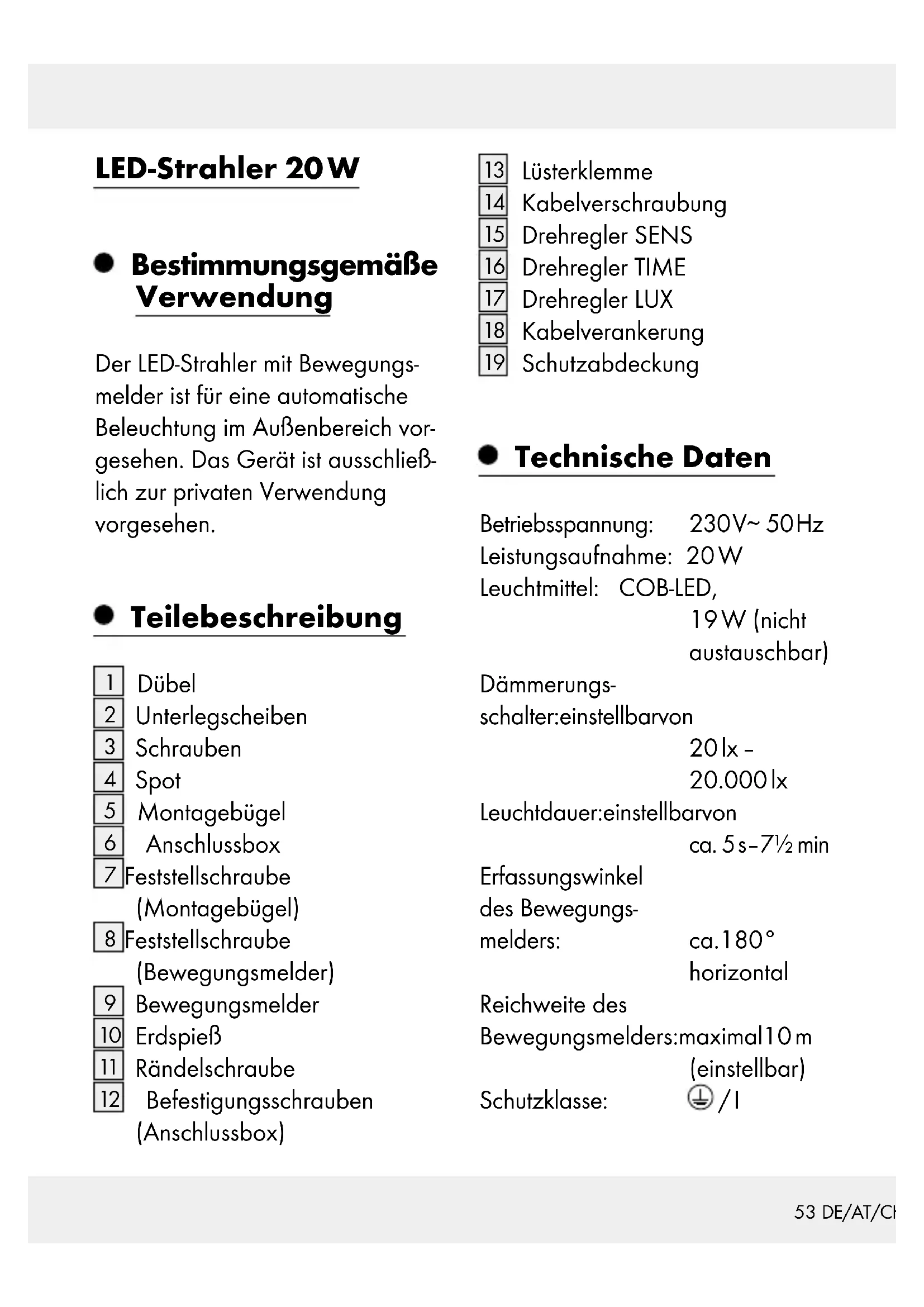

LED-Strahler 20W
Bestimmungsgemäß Verwendung
Der LED-Strahler mit Bewegungsmelder ist für eine automatische Beleuchtung im Außenbereich vorgesehen. Das Gerät ist ausschließlich zur privaten Verwendung vorgesehen.

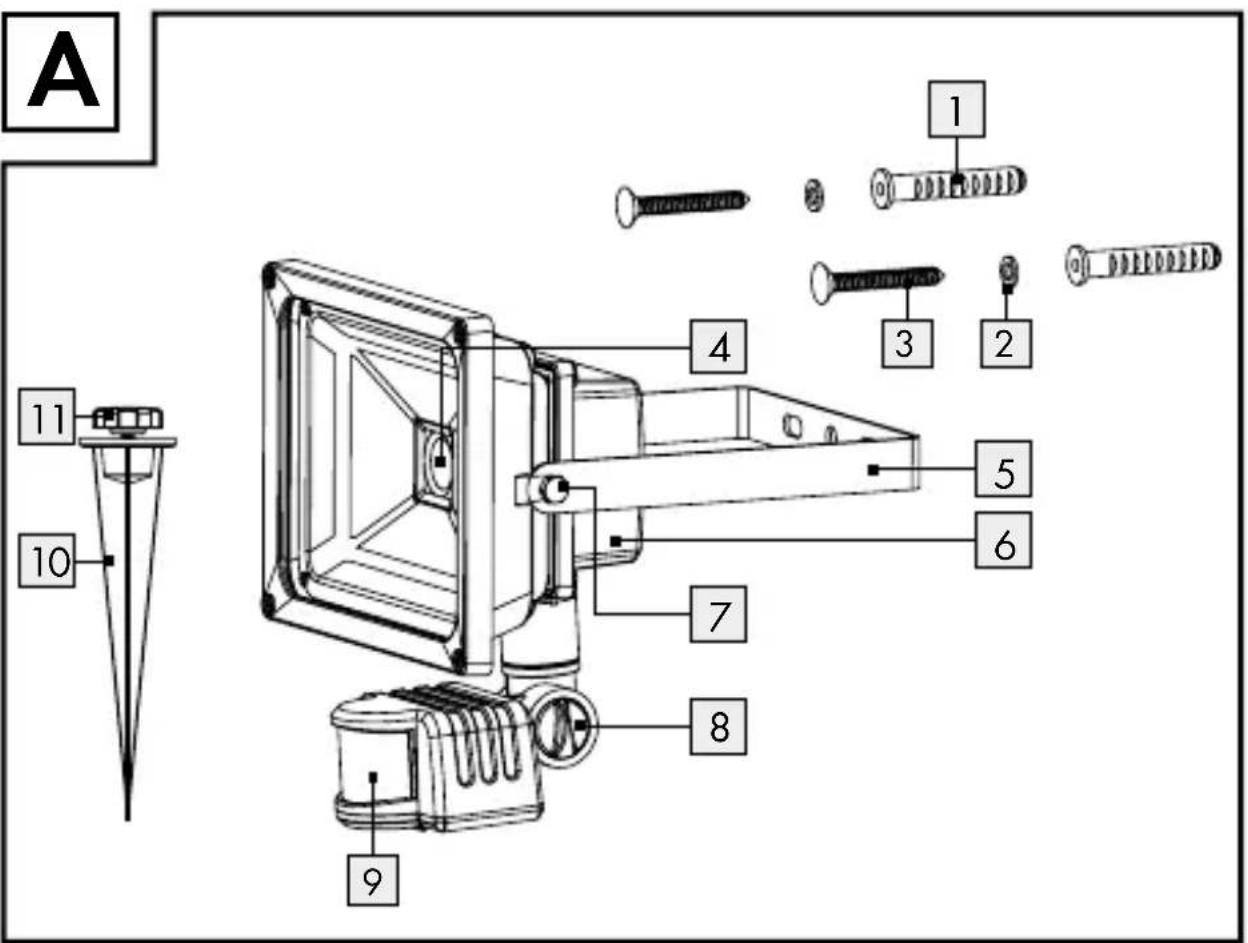

Teilebeschreibung
1 Dübel
2 Unterlegscheiben
3 Schrauben
4 Spot
5 Montagebügel
6 Anschlussbox
7 Feststellschraube (Montagebügel
8 Feststellschraube (Bewegungsmelder)
9 Bewegungsmelder
10 ErdspieB
11 Rendelschraube
12 Befestigungsschrauben (Anschlussbox)
13 Lusterklemme
14 Kabelverschraubung
15 Drehregler SENS
16 Drehregler TIME
17 Drehregler LUX
18 Kabelverankerung
19 Schutzabdeckung
- Technische Daten
Betriebsspannung: 230V~50Hz
Leistungsaufnahme: 20W
Leuchtmittel: COB-LED,
19W (nicht
austauschbar)
Dämmerungs
schalter:einstellbarvon
201x-
20.000lx
Leuchtdauer:einstellbarvon
ca. 5s - 71 / 2 min
Erfassungswinkel
des Bewegungs
Bewegungsmelders: maximal 10 m
(einstellbar)
Schutzklasse: /1
Schutzart: IP65
(staubdicht/ strahlwassergeschützt)
Gewicht
(ohne Erdspieβ): ca. 1055 g
MaBe
(ohne Erdspieβ): ca. 18 × 23 ×
10cm
TÜV/GS geprüft
- Lieferumfang
1 LED-Strahler mit Bewegungsmelder
2 Dübel (Ø 8 mm)
2 Unterlegscheiben (0 20 mm)
2 Schrauben (6mm× 50mm)
1 ErdspieB
1 Kabelverankerung
1 Schutzabdeckung
1 Montge- und Bedienungsanleitung

Allgemeine Sicherheitshinweise
Machen Sie sich vor der ersten Benutzung des Produkts mit allen
Bedien- und Sicherheitshinweisen vertraut! Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus!

UNFALLGEFAHR FÜR KLEINKIN-
DER UND KINDER! Lassen
Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht
Erstickungsgefahr durch Verpackungsmaterial. Kinder untersätzen früig die Gefahren. Halten Sie Kinder stets vom Produkt fern.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerät speiten. Reinigung und
Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Lebensgefahr durch elektrischen Schlag
Überprüfen Sie vor jedem Netzanschluss die Leuchte auf etwaige Beschädigungen. Benutzen Sie ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.
Vergewissern Sie sich vor der Montage, dass dievorhandene Netzspannung mit der benötgten Betriebsspannung der Leuchte übereinstimmt (230V 50Hz) .Montieren Sie die Leuchte nicht, wenn dies nicht der Fall ist.
VORSICHT! VERBREN-NUNGSGEFAHR! Stellen Sie-sicher, dass die Leuchte ausgeschaltet und mindestens 15 min-abgekühlt ist, bevor Sie diese berühren. Leuchtmittel konnen eine große Hitze entwickeln.

BRANDGEFAHR!
Montieren Sie die Leuchte mit einer
Entfernung von mindestens 1,0 m zu angeestrahlten Materialien. Eine übermäßig Wärmeentwicklung kann zu Brandentwicklung führen.

VORSICHT! VERLETZUNGSGEFAHR! Ein
beschädigtes Lampenglas ist vor einer weiteren Benutzung der Leuchte zu ersetzen.
Der LED-Strahler ist nur mit dem eingebauten LED-Vorschaltgerät zu verwenden.
Solange das Produkt an eine Steckdose angeschlossen ist,zieht es ein weniger Strom - auch wenn die Leuchte ausgeschelt ist. Um die Leuchte komplett auszuschalten, sollte der Netzschalter ausgeschaltet werden.
Vorder Montage
Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektro-
installationen eingewiesene Person erfolgen. These muss Kennnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben.
Stellen Sie vor der Installation sanity, dass an der Leitung, and der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).
Überprüfen Sie die Spanningsfreiheit mittels Spanningsprüfer.
Das beigelegte Montagematerial (Schrauben 3 und Dubel 1) ist für übliches festes Mauerwerk geeignet. Informieren Sie sich auch, welche Montagematerial für den von Ihnen gewählten Montageuntergrund geeignet ist. Informieren Sie sich hierüber gegebenenfalls bei einer Fachkraft.
Der beiliegende ErdspieB ist zur Befestigung in Mutterboden (z.B. Rasen oder Blumenbeet) geeignet. Der Boden muss weich genug sein, um den ErdspieB ohne
Gewalteinwirkung (z.B. per Hammer) eindrücken zu konnen, gleichzeitig aber fest genug sein, um einen sicheren Stand der Leuchte zu gewährleisten.
Montage
Achten Sie bei der Auswahl des Montageortes auf folgende Dinge:
Stellen Sie sicher, dass der Spot 4 den gewünschten Bereich ausleucht. Sie konnen den Spot vertikal bewegen.

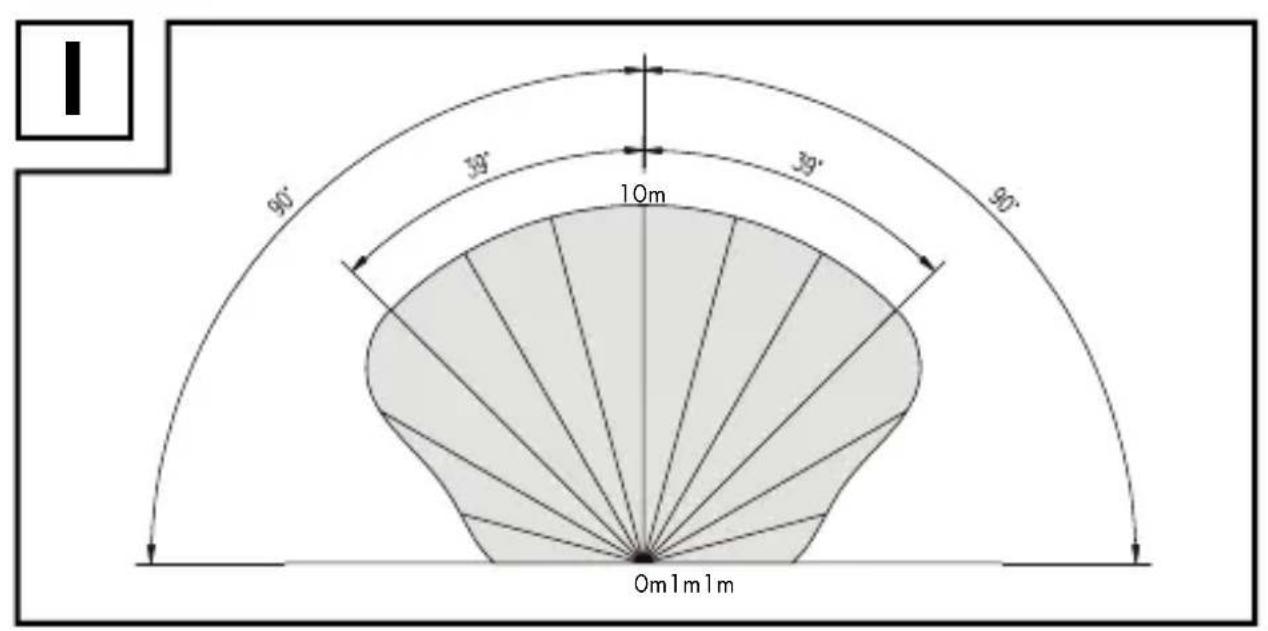

Stellen Sie sicher, dass der Bewegungsmelder 9 den gewünschten Bereich erfasst. Der Bewegungsmelder hat einen Erfassungsbereich von max. 10m , bei einem Erfassungswinkel von ca. 180^ (abhängig von der Montagehee - ideal ist eine Höhe von 1,80-2,50 m).
Achten Sie daraufuf, dass der Bewegungsmelder nachts nicht von Straßenbeleuchtung angestrahlt wird. Dies kann die Wirkungsweise beeinflussen.
LeuchteanschlieBen

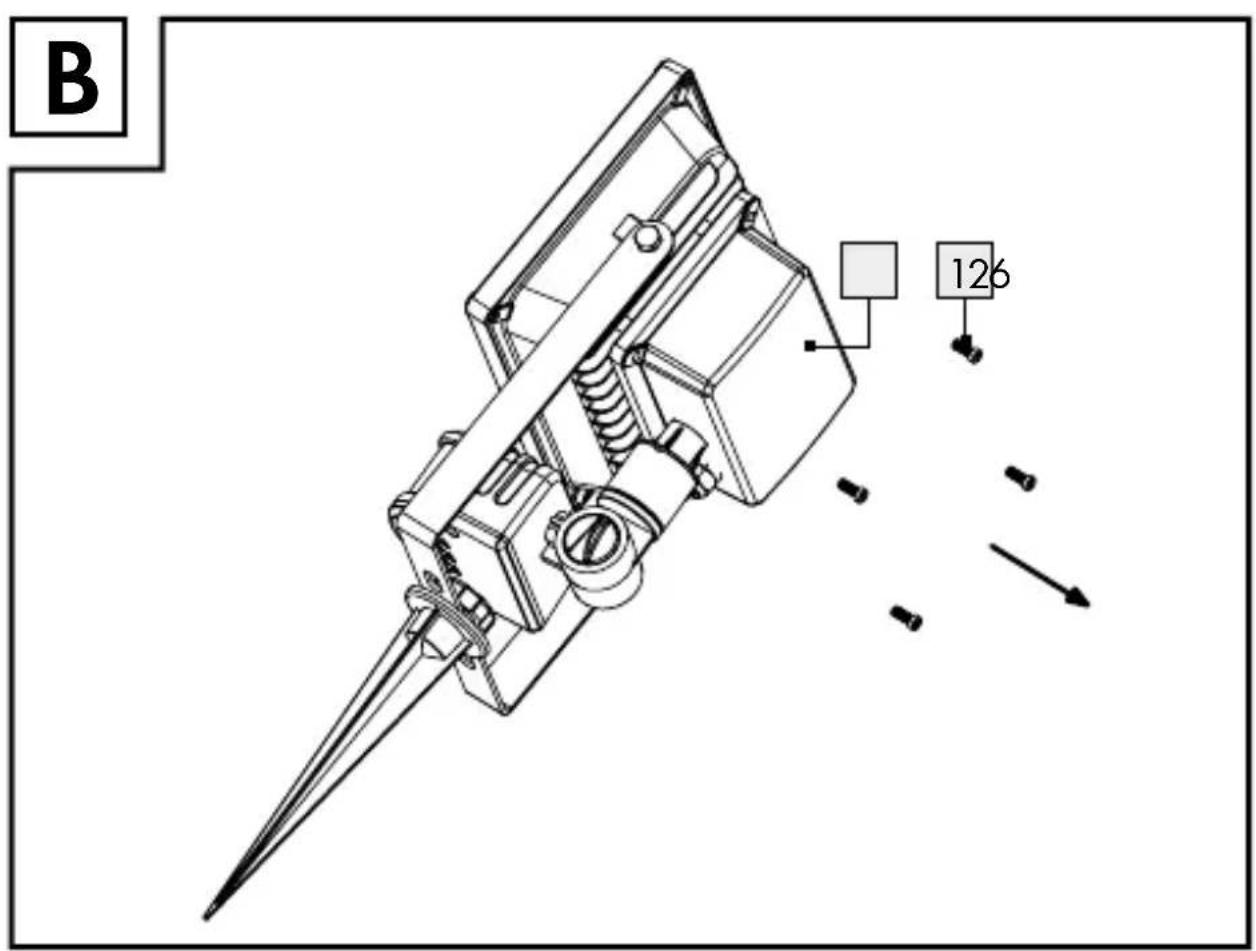

Öffnen Sie die Anschlussbox 6, indem Sie mit einem Kreuzschlitzschraubendreher die Befestigungsschrauben 12 der Anschlussbox losen (Abb. B).

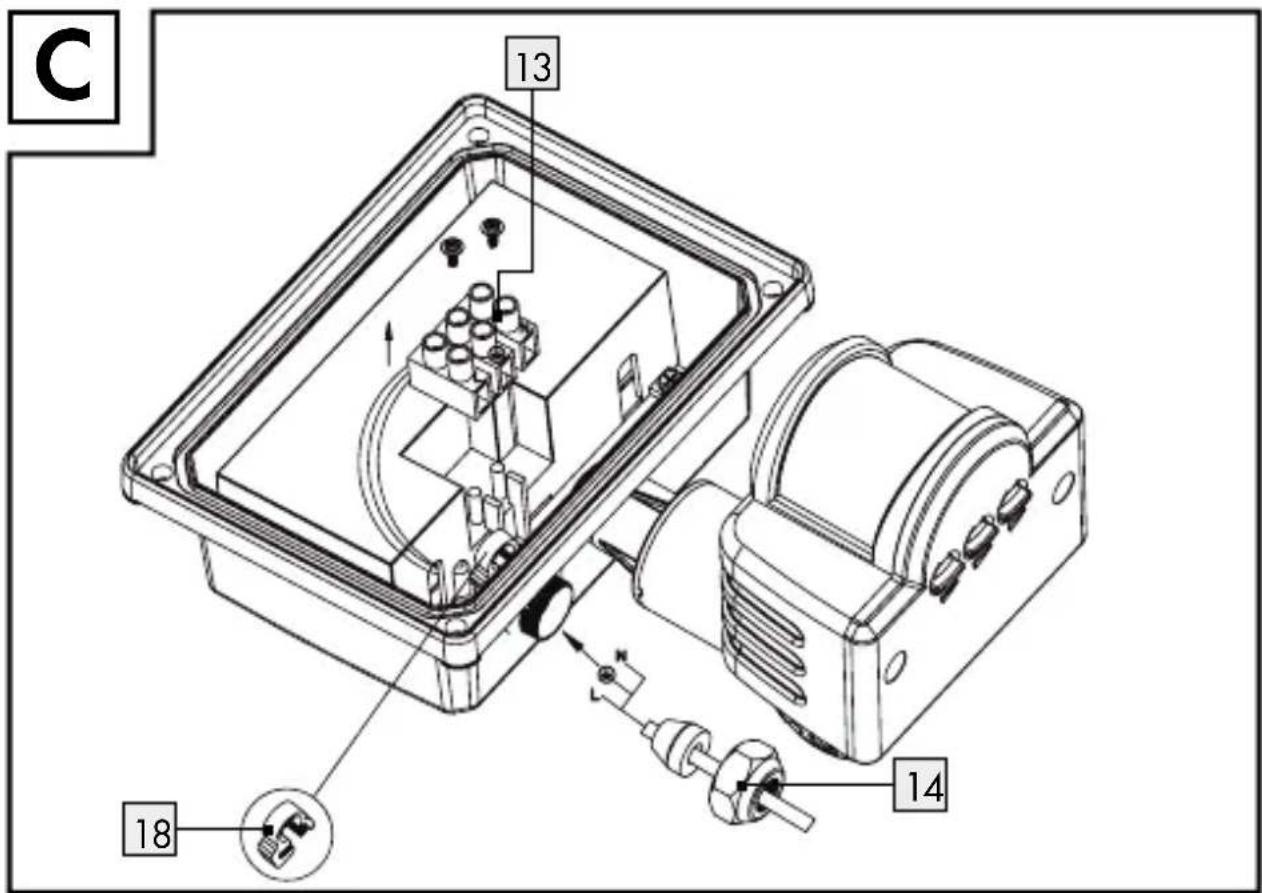

Fuhren Sie eine flexible Zuleitung des Typs H05RN-F 3G 1,0mm^2 durch die Kabelverschraubung [14] in die Anschlussbox. Die flexible Zuleitung darf eine Länge von maximal 2,5m haben. Offnen Sie die Lusterklemme [13] in dem Sie mit einem Kreuzschlitz-Schraubendreher die Fixierschrauben losen. Fixieren Sie das Anschlusskabel durch Drehen der Mutter der Kabelverschraubung (Abb. C).

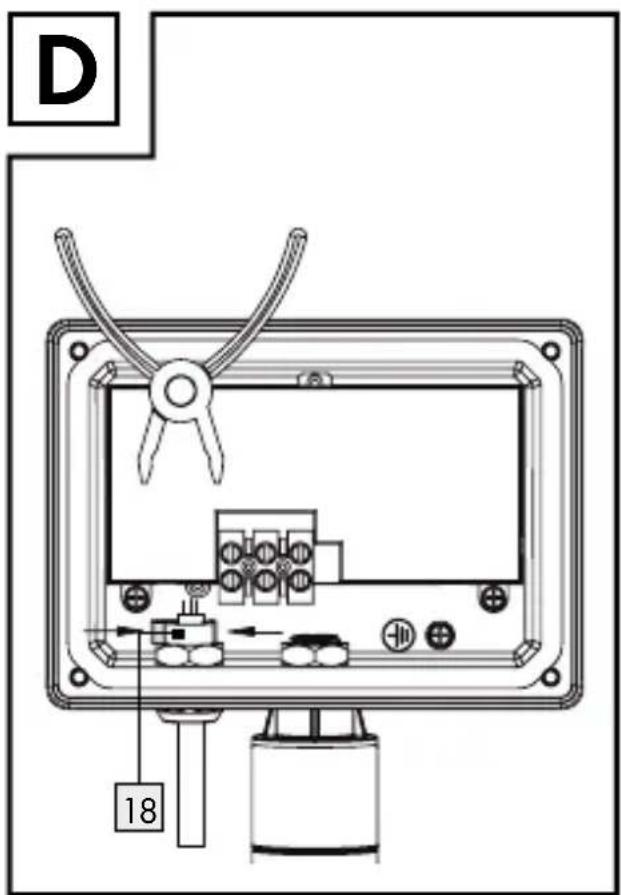

- Versehen Sie die Litzen der Zuleitung mit Aderendhülsen. Bringen Sie auch die Kabelverankerung [18] an der Zuleitung an und fixieren Sie diese mit einer Beißzange (Abb. D). Verbinden Sie sie mit der Lüsterklemme [13] in der Anschlussbox. Achten Sie hierbei auf die Kennzeichnung der

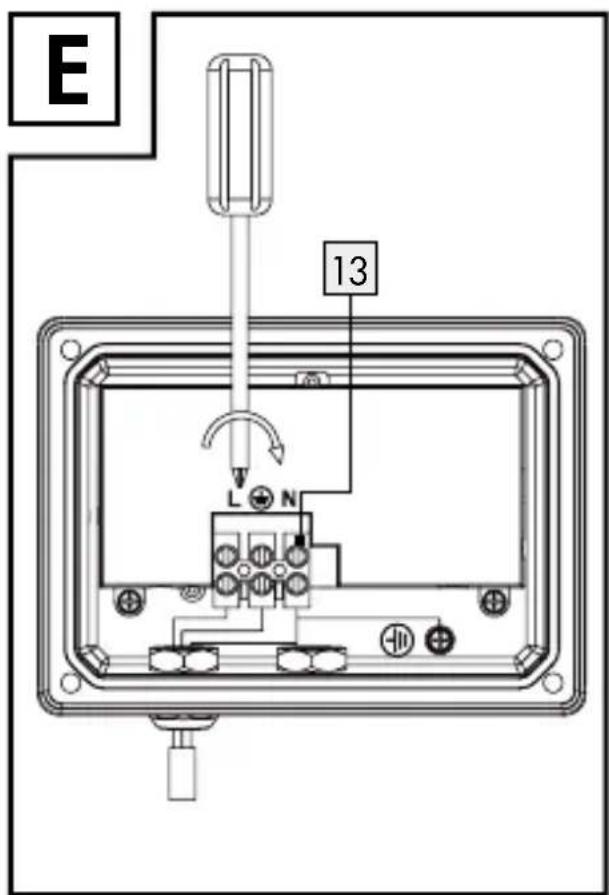

Lüsterklemme (L für den spannungsführenden Leiter, N für den Nullleiter und für den Schutzleiter) (Abb. E). Schließen Sie die Lüsterklemme 13 wieder, indem Sie die Fixierschrauben wieder festziehen.

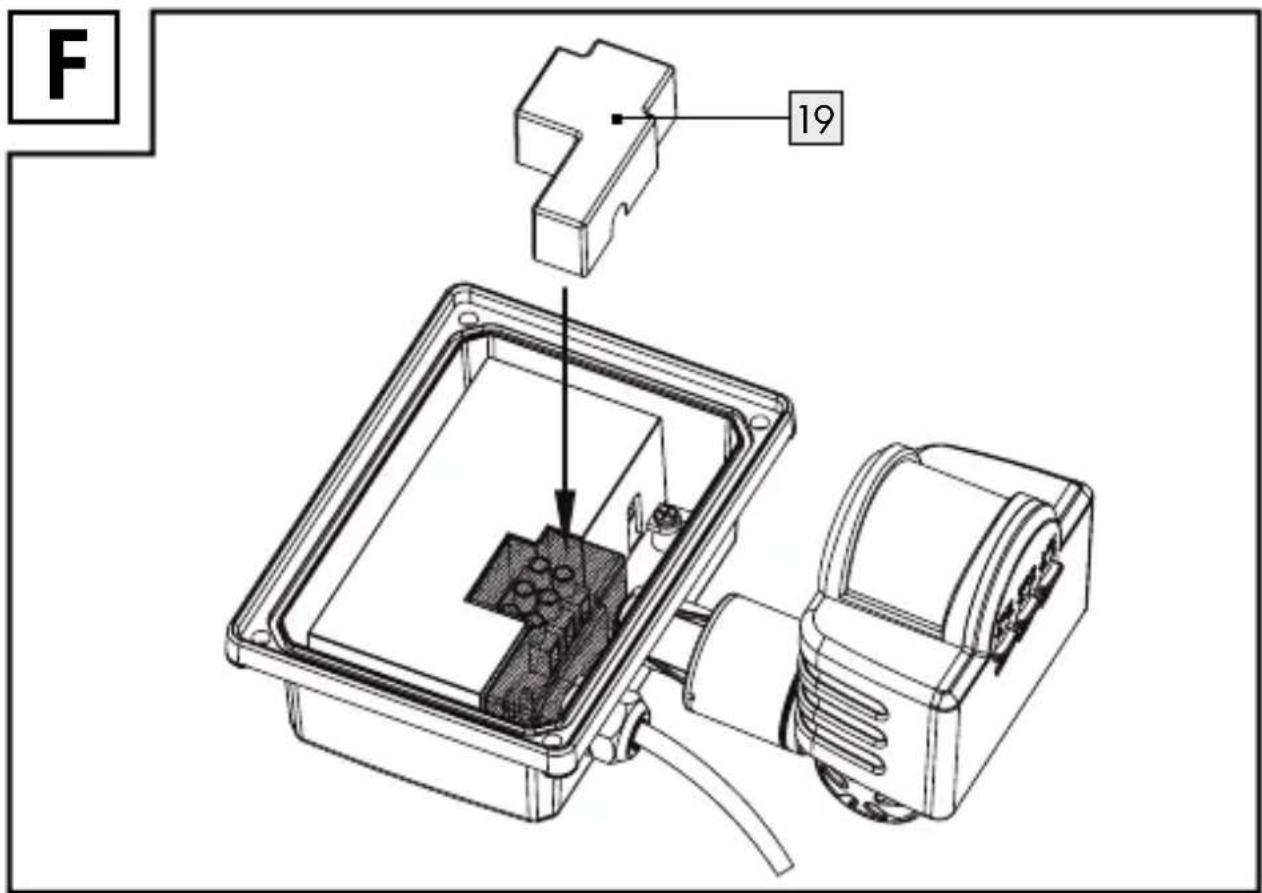

Setzen Sie die Schutzabdeckung 19 auf die Lusterklemme 13 (Abb. F).

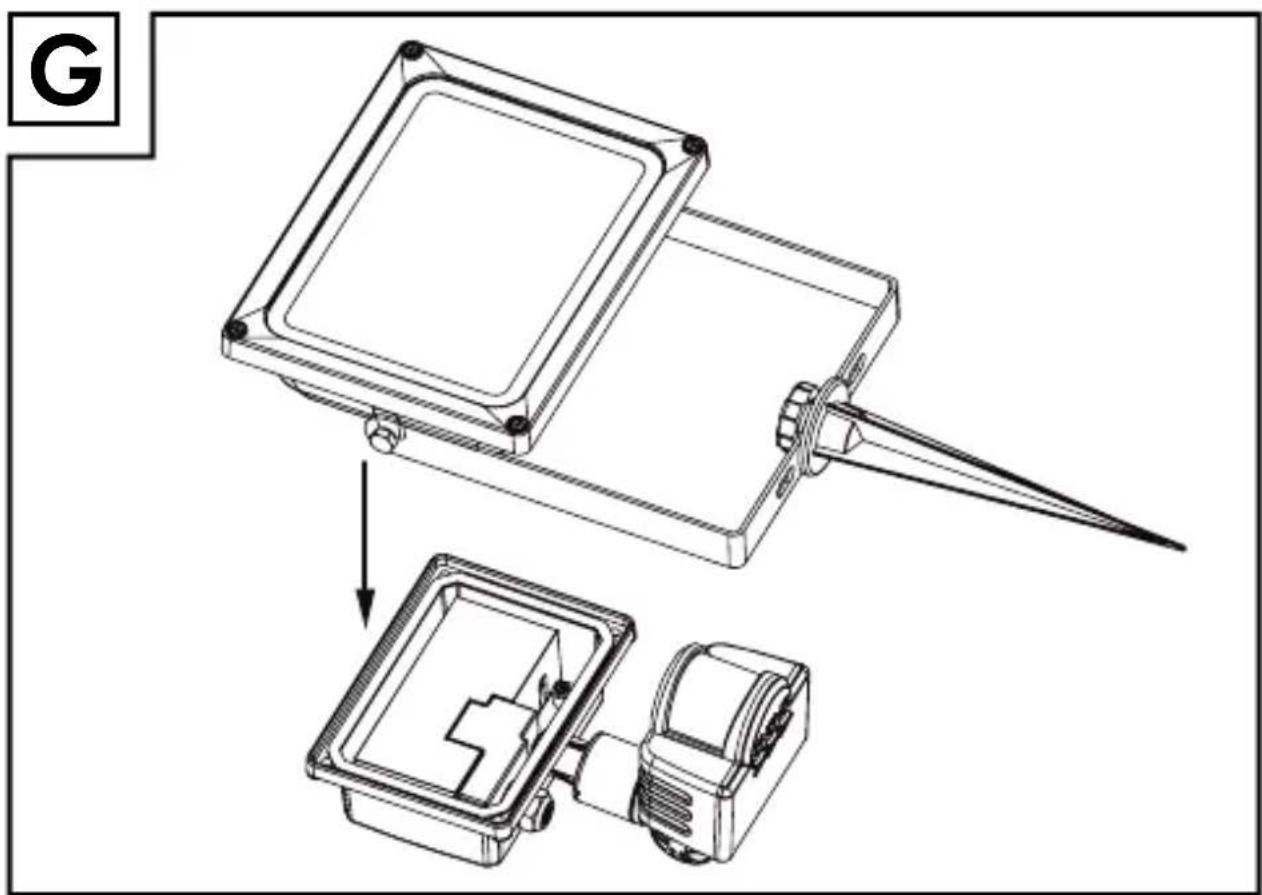

SchlieBen Sie die Anschlussbox wieder, indem Sie die Befestigungsschrauben fest anziehen (Abb. G).
Wandmontage
Halten Sie den Montagebürger gegen die Wand und markieren Sie die Befestigungslöcher des Montagebügels.
Bohren Sie nun die Befestigungslöcher (Ø 8 mm) und führen Sie die Dübel in die Bohrlocher ein.
Stecken Sie die beiliegenden Schrauben 3 in die Unterlegscheiben 2 (Ø 20 mm).
Befestigen Sie den Montagebügel mit den beiliegenden Schrauben.
Richten Sie den Sp in die gewünschte Richtung aus. Hierzu müssen Sie ggf. die Feststellschrauben 7 des Drehgelenks etwas losen. Ziehen Sie nach dem Ausrichten die Feststellschrauben des Drehgelenks wieder an, um einen sicheren Halt zu gewährleisten (Abb. J).
Richten Sie den Spot in die gewünschte Richtung aus. Hierzu müssen Sie ggf. die Feststellschrauben 7 des Drehgelenks etwas losen. Ziehen Sie nach dem Ausrichten die Feststellschrauben des Drehgelenks wieder an, um einen sicheren Halt zu gewährleisten.
Nachdem Sie die Sicherung wieder eingesetzt bzw. den Sicherungsautomaten wieder eingeschaltet haben, ist ihre Leuchte betriebsbereit.
Montagemittels ErdspieB
Lösen Sie die Rändelschraube 11 des Erdspiebes 10 und be-festigen Sie den ErdspieB mit der Rändelschraube am mittleren Loch des Montagebügels 5.
Stecken Sie den LED-Strahler mit dem Erdspieß soweit in den Boden, dass dieser stabil steht. Achten Sie auf einen sicheren Stand. Wenden Sie beim Aufstellen keine Gewalt an, z.B. durch Hammerschläge. Dies kann das Produkt beschädigen.
Inbetriebnahme
Bewegungsmelder einstellen
Je nach den Voreinstellungen des Bewegungsmelders 9 schaltet sich der Spot 1 fur eine gewissen Zeit ein, sobald der Bewegungsmelder eine Bewegung erfasst. Diese Voreinstellungen werden an den drei Reglern auf der Unterseite des Bewegungsmelders vorgenommen (Abb. H).
Leuchtdauer einstellen

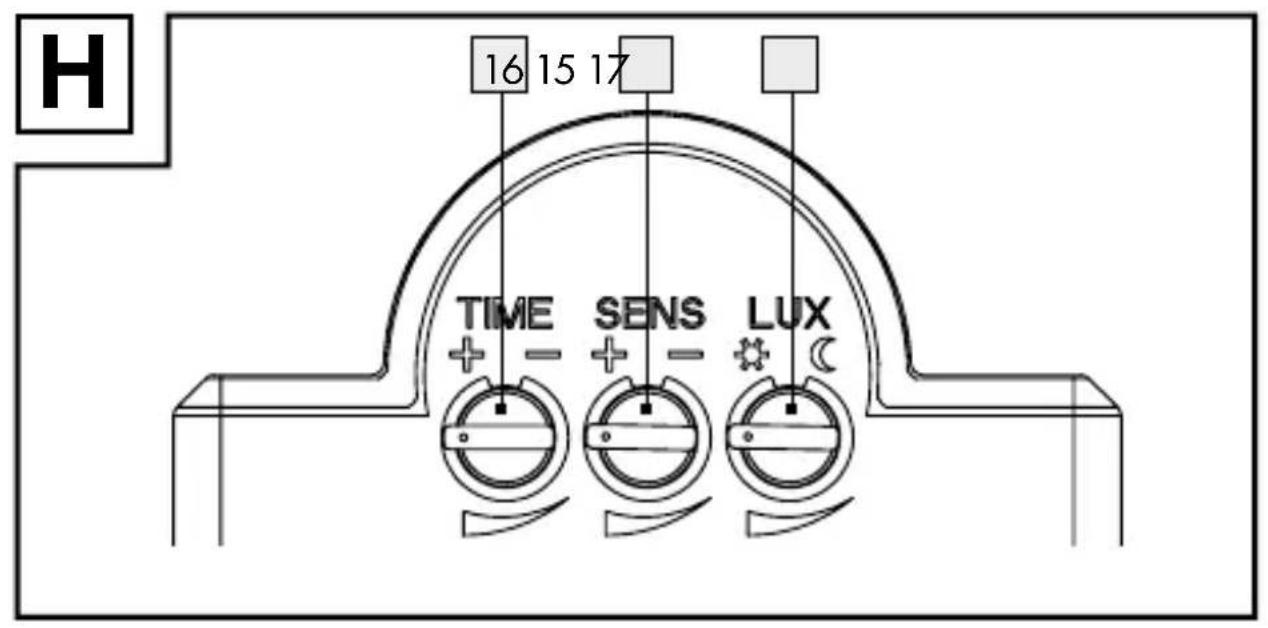

Drehen Sie den Drehregler TIME 16 auf der Unterseite des Bewegungsmelders im Uhr-zeigersinn, um die Beuchtungsdauer zu erhöhen. Die Beleuchtungsdauer konnen Sie in einem Zeitfenster von ca. 5 Sekunden bis 7 12 Minutes einstellen.
- Empfindlichkeitdes Sensors einstellen
Drehen Sie den Drehregler SENS 15 auf der Unterseite des Bewegungsmelders im Uhrzeigersinn, um die Empfindlichkeit des Sensors zu erhöhen.
Hinweis: Der Bewegungsmelder erfasst Wärnestrahlung. Er reagiert bei niedrigen AuBentemperaturen empfindlicher auf Körperwärme als bei warmen AuBentemperaturen. Achten Sie daraufuf, ggf. die Empfindlichkeit des Sensors im Laufe der Jahreszeiten zu regulieren.
Hinweis: Beachten Sie, dass der Bewegungsmelder vorwiegend Bewegungen quer zum Bewegungsmelder erfasst. Wenn Sie sich geradewegs auf den Bewegungsmelder zu bewegen, kann er diese Bewegung nicht erfassen.
- Tageslichtniveau einstellen
Drehen Sie den Drehregler LUX 17 auf der Unterseite des Bewegungsmelders im Uhr-zeigersinn, um das Tageslichtniveau zu erhöhen: In der Position reagiert der Bewegungsmelder nur bei Nacht (bei ca. 20 lx). In der Position reagiert der Bewegungsmelder auch bei Tageslichtniveau, solange ca. 20.000 lx nicht übersritten werden.

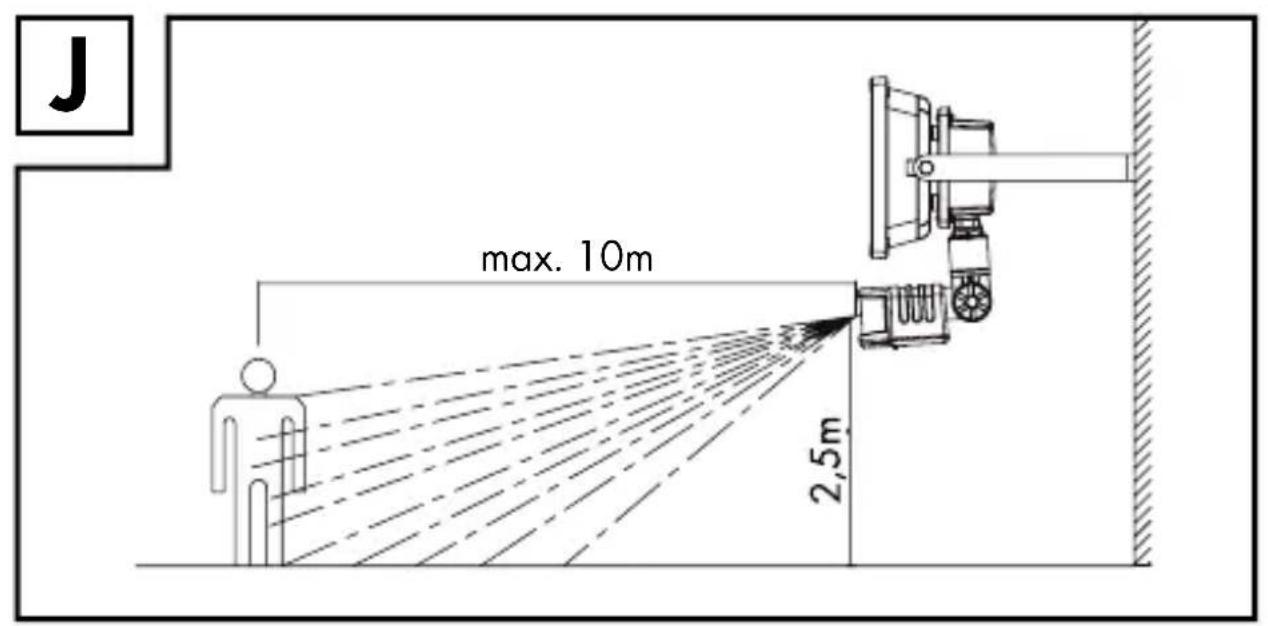

Bewegungsmelder ausrichten
Hinweis: Sie sollen denise Einstellung bei Damberung durchfuhren.
Lösen Sie die Feststellschraube (Bewegungsmelder) 8.
Drehen Sie den Drehregler LUX17 auf die Position
Richten Sie den Bewegungsmelder in die zentrale Richtung des gewünschten Erfassungsbereichs.
Bewegen Sie sich im Erfassungsbereich, bis Sie mit dem Ansprechverhalten des Bewegungsmelders zufrieden sind. Verändern Sie dazu die Position des Drehreglers SENS 15 oder die Ausrichtung des Bewegungsmelders.
Wenn Sie den Bewegungsmelder zufriedenstellt ausgerichtet haben,ziehen Sie die Feststellschraube wieder fest, um die Einstellungen zu fixieren.
Reinigung und Pflege
Entfernen Sie vor der Reinigung im Sicherungskosten die Sicherung oder schalten Sie den Leitungsschutzschafter aus.
Tauchen Sie das Produkt niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Produkt beschädigt werden.
Reinigen Sie die Leuchte mit einem fusselfreien, leicht angefeuchteten Tuch und mildem Reinigungsmittel.
- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeindeoder Stadtverwaltung.
Garantie
Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältigprodukiert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mangeln theses Produkte stehen ihren gegen den Verkäufer des Produkts gesetzliche Rechte zu. These gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.
Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis fur den Kauf benötigt.
Tritt innerhalb von 3 Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und darauf als Verschleibe teile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
CE IP65
OWIM GmbH & Co. KG
Stiftsbergstraße 1
D-74167 Neckarsulm
Model-No.: 113227-14-01/113227-14-02
Version: 05/2015
