IAN 288476 - LED-valaisin Livarno Lux - Ilmainen käyttöohje ja opas

Tuotetyyppi	LED-projektori liiketunnistimella
Merkki	Livarno Lux
Malli	IAN 288476
Käyttöjännite	230 V ~ 50 Hz
Tehonkulutus	20 W
Lamppu	COB-LED, 19 W (ei vaihdettavissa)
Liiketunnistimen kantama	Enintään 10 m (säädettävä)
Tunnistuskulma (vaaka)	Noin 180°
Valaistuksen kesto	Säädettävissä noin 5 sekunnista 7,5 minuuttiin
Kirkkauskynnys	Säädettävissä 20 lx - 20 000 lx
Anturin herkkyys	Säädettävä
Suojausluokka	IP65 (pöly- ja roiskevesisuojattu)
Mitat (ilman tappia)	18 × 23 × 10 cm (noin)
Paino (ilman tappia)	1055 g (noin)
Käyttötarkoitus	Ulkokäyttö
Toimitussisältö	1 LED-projektori, 2 tulppia (8 mm), 2 aluslevyä (20 mm), 2 ruuvia (6×50 mm), 1 tappi, 1 kaapelikiinnike, 1 suojalevy, 1 käyttöohje
Takuu	3 vuotta (ostopäivästä lukien)
Sertifikaatit	TÜV/GS, CE, IP65
Puhdistus ja huolto	Puhdista nukkaamattomalla, hieman kostealla liinalla ja miedolla pesuaineella
Turvaetäisyys	Vähintään 1,0 m valaistuista kohteista

Usein kysytyt kysymykset - IAN 288476 Livarno Lux

Kuinka asennan Livarno Lux LED-projektorin?

Sähköasennuksen on tehtävä pätevä sähköasentaja. Kiinnitä jalusta seinään mukana toimitetuilla tulpilla ja ruuveilla (poraus halk. 8 mm). Lattialle kiinnitykseen käytä mukana toimitettua tappia. Noudata turvaetäisyyksiä ja katkaise virta ennen toimenpiteitä.

Kuinka säädän valaistuksen keston?

Kierrä liiketunnistimen alla olevaa TIME-säädinpyörää (16) myötäpäivään pidentääksesi kestoa, 5 sekunnista 7,5 minuuttiin.

Kuinka säädän liiketunnistimen herkkyyden?

Käytä SENS-säädinpyörää (15): kierrä myötäpäivään lisätäksesi herkkyyttä. Säädä asetusta vuodenaikojen mukaan, koska tunnistin on herkempi kylmällä säällä.

Kuinka säädän kirkkauskynnystä (päivä/yö)?

Kierrä LUX-säädinpyörää (17): kuunsymbolilla (20 lx) tunnistin reagoi vain yöllä; auringonsymbolilla (20 000 lx) se reagoi jopa täydessä päivänvalossa.

Voiko LED-lampun vaihtaa?

Ei, COB-LED-lamppu on integroitu eikä sitä voi vaihtaa. Vian sattuessa projektori on vaihdettava.

Kuinka suuntaan liiketunnistimen?

Löysää tunnistimen lukitusruuvia (8), suuntaa se halutulle alueelle ja kiristä ruuvi uudelleen. Suorita tämä säätö mieluiten hämärässä.

Onko projektori vesitiivis?

Kyllä, sen suojausluokka on IP65, mikä tekee siitä pöly- ja roiskevesitiiviin. Sitä voidaan käyttää ulkona ongelmitta.

Kuinka puhdistan projektorin?

Katkaise virta ennen puhdistusta (sulake tai katkaisija). Käytä nukkaamatonta, hieman kosteaa liinaa ja mietoa pesuainetta. Älä koskaan upota laitetta veteen.

Mikä on ihanteellinen asennuskorkeus?

Liiketunnistimen suositeltava korkeus on 1,80 m - 2,50 m optimaalisen kantaman ja tunnistuskulman saavuttamiseksi.

Mikä on takuun kesto?

Projektorilla on 3 vuoden takuu ostopäivästä lukien, kassakuitin esittämistä vastaan. Takuu kattaa materiaali- ja valmistusvirheet, mutta ei normaalia kulumista.

KÄYTTÖOHJE IAN 288476 Livarno Lux

Asennus-, käytö- ja turvallisuusohjeet

FR BE

PROJECTEUR A LED 20 W

Fl Asennus-, kaytto- ja turvallisuusohjeet Sivu 14

Määräystmukainen käytto Sivu 15

Osien kuvaus Sivu 15

Tekniset tiedot. Sivu 15

Toimituksen sisälto Sivu 16

Yleiset turvallisuusohjeet Sivu 16

Ennen asennusta Sivu 17

Asennus

Valaisimen liittäminen Sivu 18

Seinaan asennus. Sivu 19

Asennus maapiikin avulla. Sivu 19

Käyttoönotto

Liiketunnistimen saataminen. 19

Valaisuajan saataminen .Sivu 20

Anturin herkkyden saataminen. Sivu 20

Paivanvalon märän säätäminen. Sivu 20

Liiketunnistimen kohdistaminen. Sivu 20

Puhdistus ja hoitosivu 21

Havittäminen Sivu 21

Takuu .Sivu 21

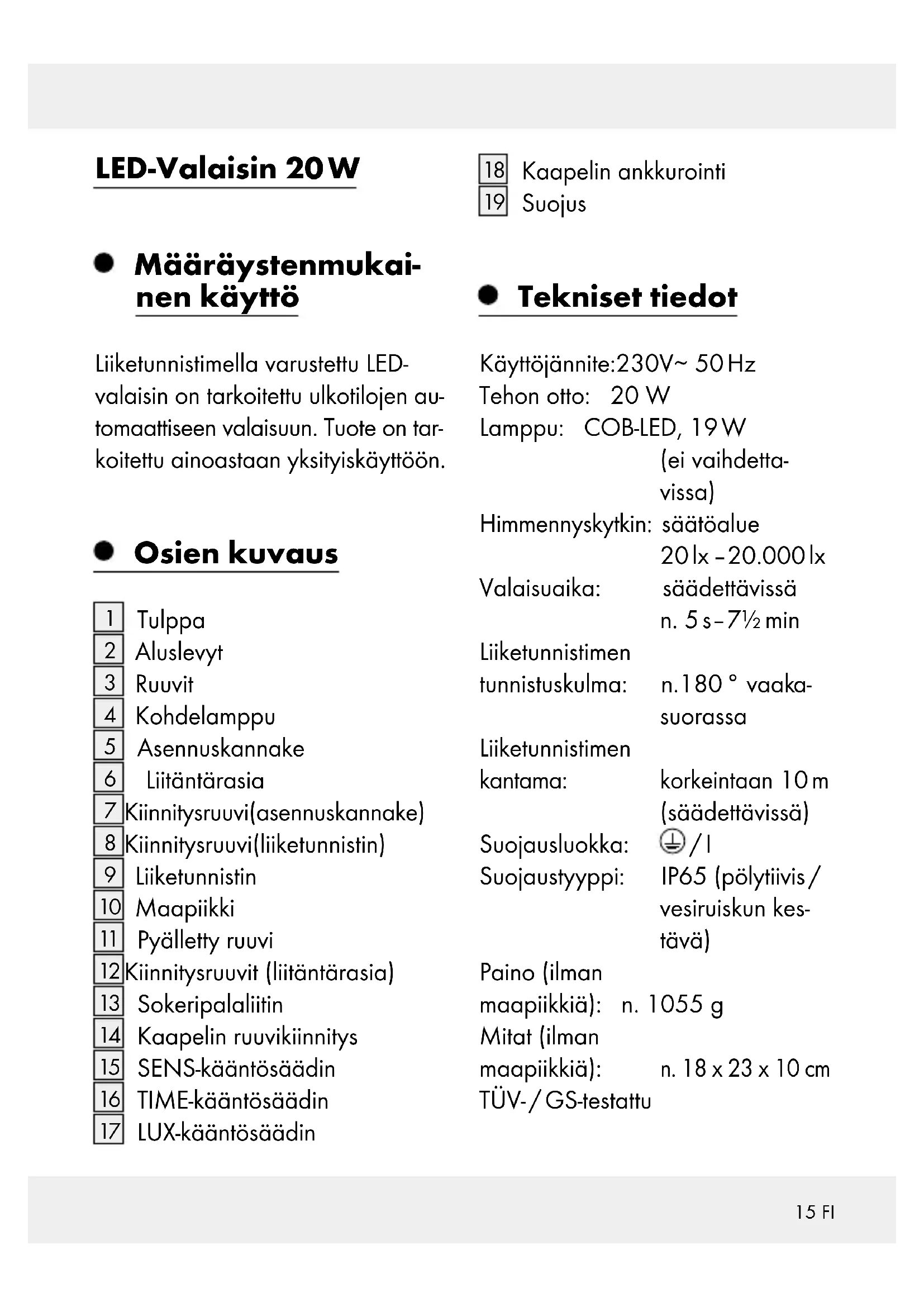

LED-Valaisin 20W

18 Kaapelin ankkurointi
19 Suojus

Märäystenmukainen käytto

Liiketunnistimella varustettu LEDvalaisin on tarkoitetti ulkotilojen automaattiseen valaisuen. Tuote on tarkoitetti ainoastaan yksityiskayttoon.

- Osien kuvaus

1 Tulppa
2 Aluslevyt
3 Ruuvit
4 Kohdelamppu
5 Asennuskannake
6 Liitantarasia
ZKiinnitysruuvi(asennuskannake)
8Kiinnitysruuvi(liiketunnistin)
9 Liiketunnistin
10 Maapiikki
11 Pyalletty ruuvi
12Kiinnitysruuvit (liitantarasia)
13 Sokeripalaliitin
14 Kaapelin ruuvikiinnitys
15 SENS-käantösäädin
16 TIME-käantösaadin
17 LUX-käantösaadin

Tekniset tiedot

Käytöjannite:230V~ 50 Hz

Tehonotto: 20 W

Lamppu: COB-LED, 19W

(ei vaihdettavissa)

Himmennyskytkin: saatöalue

20lx-20.000lx

Valaisuika:

säadettävissä

n. 5s - 712 min

Liiketunnistimen

tunnistuskulma:

n.180°vaaka-

suorassa

Liiketunnistimen

kantama:

korkeintaan 10m

(säädettävissa)

Sujoausluokka:

Sujaustyyppi:

IP65 (pollytiivis/

vesiruiskun kestävä)

Paino (ilman

maapiikkia): n. 1055 g

Mitat (ilman

maapiikkä):

n. 18 × 23 × 10 cm

TÜV-/GS-testatu

Toimituksen sisälto

1 LED-valaisin likitunnistimella
2 tulppaa (0 8 mm)
2 aluslevya (0 20 mm)
2 ruuvia (6 mm x 50 mm)
1 maapiikki
1 kaapelin ankkurointi
1 suojuus
1 asennus- ja käyttoohje

Yleisetturvallisususohjeet

Tutustu ennen tuotteen käyttoa
huolellisesti kaikkiin käytto- ja turvallisuusohjeisiin! Anna kaikki ohjeet tuotteen mukana mahdolliselle u-delle omistajalle!

HENGEN-JA

Alä koskaan jatä lapsia yksin pakkausmaterialiaalin kanssa. Pakkausmaterialiai voi aiheuttaa tukehtumisen. Lapset aliarvioivat useimmiten vaaratilanteet. Pidä tuote aina lasten ulottumattomissa.

Laitetta voivat käyttaa 8 vuotta täyttaneet lapset sekä henkilöt, jotka ovat fyysisiltä tai psyykissiltä kyvyiltään tai aisteiltaan rajoittuneita tai joilla ei ole kokemusta tai tietaa laitteen käytösta,Jos he käytvävat laitetta valvonnan alaisina taiheit on opastettu laitteen turvallisessa käytössa ja he ovat tietoisia laitteeseen liittyvistä vaaroista. Lapset eivat saa leikkiä laitteella. Lapset eivat saa puhdistaa tai huoltaa laitetta ilman valvontaa.

Hengenvaara sähköiskun vuoksi

Tarkista aina ennen sahkoverkkoon liittamista, ettei tuotteessa ole vaurioita. Alä koskaan käytä valaisinta, jos olet havainnut siinä jotain vikaa.
Varmista ennen asennusta, että käytettävissa oleva verkkojännite on yhdenmukainen valaisimen käytöjännitteen kanssa (230V 50Hz) .Ellei nain ole, alä asenna valaisinta.

VARO! PALOVAMMAN

VAARA! Varmista, etta valaisin on sommutetu ja jäahtynyt vähintään 15 minuuttia ennen kuin kosketat sitä. Lamput voivat tulla erittäin kuumiki käytön aikana.

TULIPALON

VAARA! Asenna

valaisin vahintaan

1,0 metrin etaisyydelle materi
aaleista, joihin sateily kohdistuu.
Liallinen lammonkehitys vois
sytyttä tulipalon.

VARO! LOUK-

KAANTUMIS-

VAARA! Rikkoutunut

lampunlasi on uusittava ennen kuin valaisinta saadaan kayttä edelleen.

LED-valaisinta tulee käyttaa vain valaisimeen asennetulla liitän-tälaitteella.
Valaisin kuluttaa hieman virta ollessaan kytkettynä pistorasi-aan - myös silloin kun se on kytketty pois pälta. Valaisin kyt-ketään kokonaan pois pälta kytkemällä verkkolaite pois pälta.

Ennen asennusta

Tärkeä: Sähköliitännät saa tehdä vain koulutuksen saanut sähköasenta ja tai sähköasennuksiin perehtnythenkilö. Hanen tulee tietä valaisimen ominaisuksista ja liitantämääräyskista.

Varmista ennen asennusta, ettei valaisimeen liitettavassa joh-dossa ole jannitetta. Poista tatavarten sulake tai kytke sulake-kotelon suojakytkin pois paaltta (O-asento).
Tarkista jannitteettomyys jannitemittarilla.
Toimitukseen sisältyvä asennusmaterialiaali (ruuvit 3 ja tulpat 1) soveltuu tavalliseen kiinteään seinaan. Ota selvää millainen asennusmaterialiaali soveltuuvalitsemaasi asennuspintaan. Kysy tarvittaessa neuvoa alan ammattilaiselta.
Tuotteseen sisältyvä maapiikki 10 on tarkoitettu maahan esim. nurmikolle tai kukkapenkkiin kiinnystä varten. Maan tulee olla tarpeeksipehmeä, jotta maapiikki voidaan kiinnittä

esim. ilman vasaraa, mutta sa
malla kuitenkin tarpeekski kiinteä,
jotta valaisin pysyy tukevasti
paikallaan.

Asennus

Huomioi seuraavat asiat asennuspaikan valinnassa:

Varmista, etta lampu valai-see halutun alueen. Voit liikut-taa lamppua pystysuunnassa.
Varmista, etä liketunnistu olottuu halutulle alueelle. Liiketunnistimen tunnistusalue on kork. 10 metria n. 180^ tunnistuskul-massa (asennuskorkeudesta riippuen - paras korkeus on 1,80-2,50 m).
Varmista, etteivat katuvalot valaise liketunnistinta yollä. Täm voi vaikuttaa liketunnistimen toimintaan.

Valaisimen liittäminen

Avaaliitantarasia 6 irrotta malla kiinnitysruuvit 12 ristipai-sellra ruuvimeisselill (kuva B).
Pujota taipuisa johto tyypiltaaH05RN-F 3G 1,0 mm² kaapelin ruuvikiinnyksen [14] lapi liitantarasiaan. Johto saa olla korkeintaan 2,5 m pitka. Avaa sokeripalaliitin [13] irrottamalla kiinnityrsuuvit ristipaisellä ruuvmesselillä. Kiinnita liitantakapei ruuvikiinnyksen mutteria käantamallä (kuva C).
Varusta kaapelin johtimet monisäiekaapelin paatteillä. Asenna myös kaapelin ankkurointi 18 johtoon ja kiinnitä se pihdeillä (kuva D). Yhdistä se liitantärasiassa olevaan sokeripalaliittimeen 13. Huomioi sokeripalaliittimen merkinnät (L jannitteinen johdin, N nollajohdin ja suojajoh din) (kuva E). Sulje sokeripalaliitin 13 kirstämällä kiinnityrsruuvit.
Asetasuojus 19 sokeripalaliitti meen 13 (kuva F).
Sulje liitantarasia kirstamalla kiinnitysruuvit (kuva G).

Seinäanasennus

Pidaasennuskannaketta 5 seinäa vasten ja merkitse sen kiinnitsreiät.
Poraa kiinnitsreiet ( 8mm) ja aseta tulpat1 poranreikiin.
Asetaruuvit 3 aluslevyihin 2 ( 20mm)
Kiinnitä asennuskannake toimitukseen kuuluvilla ruuveilla.
Kohdista lampa haluttuun suuntaan. Loyssa tarvittaessa hieman kiertonivelen kiinnitysruuveja 7. Kiristakiertonivelen kiinnitysruuveja kohdistamisen jälkeen, jotta tukeva kiinnitys on taattu (kuva J).

Asennusmaapiikina vulla

Irrrota pyälletty ruuvi 11 maa- piikista 10 ja kiinnitä maapiikki pyalletylla ruuvilla asennuskan-nakkeen 5 keskimmäiseen reikään.
Työnnä maapiikillä varustettu LED-valaisin niin syvälle maahan,etta se pysyy tukevasti

paikallaan. Tarkista, etta se on tukevasti pystyasennossa. Alä käytä liikaa voimaa valaisimen pystyttämisessa esim. lyomälla sitäVASARALLA. Tamaoi vahingoittaa tuotetta.

Kohdista lamppu haluttuun suuntaan. Löysää tarvittaessa hieman kiertonivelen kiinnitysruuveja 7. Kiristä kiertonivelen kiinnitysruuveja kohdistamisen jälkeen, jotta tukeva kiinnitys on taattu.
Sen jälkeen kun olet asettanut sulakkeen paikalleen tai kytkenyt sulakekotelon suojakytkimen paälle, valaisin on käytövalmis.

Käytöönotto

Liiketunnistimen säätäminen

Liiketunnistimeen 9 tehdyista eisiasetuksista riippuen kohdelamppu 1 kytkeytyy tietyksi ajaksi paalle heti kun se tunnistaa liikteen. Namä esiasetukset tehdäan liiketunnistimen pohjassa sijaitsevilla kolmella kaantösaätimellä (kuva H).

Valaisuajansaataminen

Käannä liketunnistinen pohjassa sijaitsevaa TIME-kaantosäadintä myotapäivän valaisuajan pidentamiseksi. Valaisuajan voit saatä n. 5 sekunnin ja 71 / 2 minuutin valille.

Anturinherkyyden sätäminen

Kännä liketunnistinen
pohjassa sijaitsevaas SENS
käantosäadintä 15 myotapai
vän anturin herkkyden
lisäamiseksi.

Huomautus: Liiketunnistin reagoi lamposateilyyn. Se reagoi viileallaa saallaherkemmin kehon lampotilaan kuin lamipmalla saalla. Saadanturin herkkyttaravttaessa aina vuodenajan mukaan.

Huomautus: huomioi, etta liiketunnistin tunnistaa etupässä poikittaisssuunnassa tulevan likkeen. Jos liikut kohtisuoraan

liketunnistinta kohden, se ei tunnista likettä.

Päivänvalonmäärän säätäminen

Käannaliiketunnistimen 9
pohjassa sijaitseva a LUX-kaantosaaadinta myotapaivannostaakseksi paivanvalon märä: liketunnistin reagoi (asennossa vain yollä (n. 20 lx).
Liiketunnistin reagoi * asennossa myos paivanvalossa niinkauan, kun n. 20.000 luksinraja ei ylity.

Liiketunnistimen kohdistaminen

Huomautus: tāmā sāātō tulisi suorittaa hamärässa.

Irrota kiinnitysruuvi (liiketunnistin) 8.

Käälla käantösaadinta LUX 17 asentoon

Kohdista liketunnistin 9 halutun tunnistusalueen keskikohtaan.

Liiku tunnistusalueella, kunnes olet tytyväinen liketunnistimen reagoimiseen. Muuta tätä var- ten käantösaatimen SENS 15 asentoa tai liketunnistimen kohdistusta.
Sen jälkeen kun olet kohdista-nut liiketunnistimen, kirista jälleen kiinnitysruuvi, jotta tekemäsi asetukset pysyvät.

Puhdistus ja hoito

Poista ennen puhdistusta
sulake tai kytke johdon turvakytkin pois pälta.
Alä koskaan upota tuotetta
veteen tai muihin nesteisiin.
Muutoin tuote voi vahingoittua.
Puhdista valaisin kevyesti kostutetulla, nukattomalla liinalla ja miedolla puhdistusaineella.

Hävittäminen

Pakkaus on valmistetu ympäristöystävällisista materiaialeista, jotka voidaan havittä

paikallisen kierratyspisteen kautta.

Kysy lisatietoja kaytostapoistetun tuotteen havittamisestakunnan-/kaupunginvirastosta.

Takuu

Laite on valmistetu huolellisesti tiukkojen lautudirektiivien mukaan ja tarkistetu huolella ennen toimitusta. Jos tuote on virheellinen, sinulla on ostajana lakisaäteiset oikeudet esittä vaatimuksia tuotteen myjäkohtaan. Seuraavassa esitetty takuu ei rajoita lakisaäteisiä oikeuksiasi.

Laitteelle myonnenty takuu on voimassa 3 vuotta ostopäivastä lukien. Takuun voimassaolo alkaa tuotteen ostopäivastä. Säilytä aina alkupeäräinen kassakuitti. Se toimii todisteena tehdystä ostoksesta.

Jos 3 vuoden sisällä tuotteen OSTOPaivastä alkaen tuotteesta loytyy materiaali- tai valmistusvirhe, korjaamme tuotteen ilmaiseksi tai

toimitamme tilalle uuden tuotteen harkintamme mukaan. Takuu raukeaa, jos tuote on vioittunut asiattoman kayton tai huollon vuoksi.

Takuu koskee materiaali- ja valmistusvirheitä. Takuu ei kata tuotteen osia, jotka kuluvat normalaissa kaytössä ja siitä syystä pidetään kuluvina osina (esim. paristot) tai vaurioita särkyvissä osissa esim. kytkimessä, akuissa tai lasista valmistetuissa osissa.

CE IP65
