| Type de produit | Projecteur LED à détecteur de mouvement |
| Marque | Livarno Lux |
| Modèle | IAN 288476 |
| Tension de service | 230 V ~ 50 Hz |
| Puissance absorbée | 20 W |
| Ampoule | COB-LED, 19 W (non remplaçable) |
| Portée du détecteur de mouvement | 10 m maximum (réglable) |
| Angle de détection (horizontal) | Environ 180° |
| Durée d'éclairage | Réglable d'environ 5 s à 7,5 min |
| Seuil de luminosité | Réglable de 20 lx à 20 000 lx |
| Sensibilité du capteur | Réglable |
| Indice de protection | IP65 (étanche à la poussière et aux projections d'eau) |
| Dimensions (sans piquet) | 18 × 23 × 10 cm (environ) |
| Poids (sans piquet) | 1055 g (environ) |
| Utilisation | Extérieur |
| Contenu de la livraison | 1 projecteur LED, 2 chevilles (8 mm), 2 rondelles (20 mm), 2 vis (6×50 mm), 1 piquet, 1 ancrage de câble, 1 écran de protection, 1 notice |
| Garantie | 3 ans (à compter de la date d'achat) |
| Certifications | TÜV/GS, CE, IP65 |
| Nettoyage et entretien | Nettoyer avec un chiffon non pelucheux légèrement humide et un produit doux |
| Distance de sécurité | Au moins 1,0 m des objets éclairés |
FOIRE AUX QUESTIONS - IAN 288476 Livarno Lux
Questions des utilisateurs sur IAN 288476 Livarno Lux
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Projecteur LED au format PDF gratuitement ! Retrouvez votre notice IAN 288476 - Livarno Lux et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IAN 288476 de la marque Livarno Lux.
MODE D'EMPLOI IAN 288476 Livarno Lux
Instructions de montage, d'utilisation et consignes de sécurité
DE AT CH
LED-STRAHLER2OW
FR/BE Instructions de montage, d'utilisation et
consignes de sécurité Page 32
Utilisation conforme.. Page 33
Descriptif des pieces.. Page 33
Caracteristiques techniques.. Page 33
Contenu de la livraison. Page 34
Instructions generales de sécurité Page 34
Avant le montage
Montage
Raccordement de la lampe Page 37
Montage au mur.. Page 37
Montage à l'aide d'un piquet...... Page 38
Mise en marche
Régler le détecteur de mouvement Page 38
Régler la durée d'éclairage. Page 38
Régler la sensibilité du capteur Page 39
Régler le niveau de lumière du jour... Page 39
Orienter le détecteur de mouvement...... Page 39
Nettoyage et entretien
Mise au rebut. Page 40
Garantie

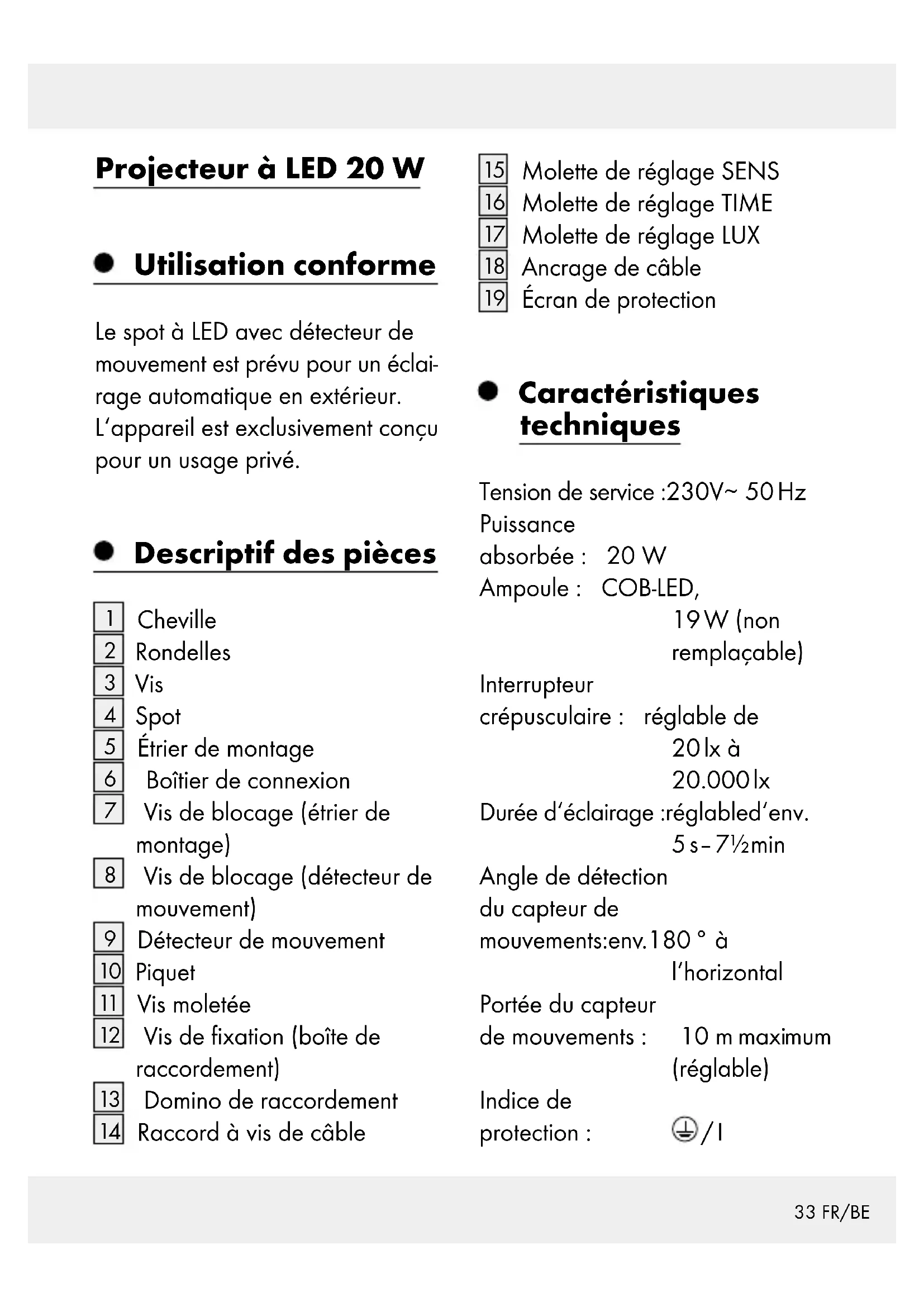

Projecteur à LED 20 W
Utilisation conforme
Le spot à LED avec détecteur de mouvement est prévu pour un éclairage automatique en extérieur. L'appareil est exclusivement concu pour un usage隱私.
- Descriptif des pieces
1 Cheville
2 Rondelles
3 Vis
4 Spot
5 Etrier de montage
6 Boitier de connexion
7 Vis de blocage (étrier de montage)
8 Vis de blocage (detecteur de mouvement)
9 Détector de mouvement
10 Piquet
11 Vis molette
12 Vis de fixation (boite de raccordement)
13 Domino de raccordement
14 Raccord a vis de cable
15 Molette de réglage SENS
16 Molette de réglage TIME
17 Molette de réglage LUX
18 Ancrage de cable
19 Écran de protection
- Caractéristiques techniques
Tension de service:230V~50Hz
Puissance
absorbée: 20 W
Ampoule: COB-LED,
19W (non
replacable)
Interrupteur
prépusculaire: régiable de
20lxà
20.000lx
Durée d'éclairage: régbladed'env.
5s-71/2min
Angle de détention
du capteur de
movements:env.180° à
l'horizontal
Portée du capteur
de mouvements: 10 m maximum
(reglable)
Indice de
protection:
Indices de
protection: IP65 (étanche
à la poussière
et au projections
d' eau)
Poids (sans piquet): env. 1055 g
Dimensions
(sans piquet): env.
18 × 23 × 10 ~cm
certifié TÜV/GS
Contenu de la livraison
1 spot à LED avec détecteur de mouvement
2 chevilles ( 8mm)
2 rondelles ( 20mm)
2 vis (6mm× 50mm)
1 piquet
1 ancrage de cable
1 écran de protection
1 notice d'utilisation et de montage
Instructions générales de sécurité
Prenez connaissance de toutes les indications de maniement et de sécurité avant d'utiliser l'ordinateil pour la première fois! Fournissez également tous les documents en cas de remise du produit à un tiers!
DANGER DE
MORT ET D'ACCIDENT POUR
LES ENFANTS EN BAS ÂGE
ET LES ENFANTS! Ne jamais laisser les enfants sans surveillance à proximé de l'emballage. Ils peuvent sétouffer avec les matériaux de l'emballage. Les enfants sous-estiment souvent le danger. Toutjours tener l'appareil à l'écart des enfants.
Cet apparéil peut être utilisé par les enfants de 8 ans et plus ainsi que par des personnes ayant des capacité physiques, psychiques ou sensorielles limitées ou manquant d'expérience ou de connaissances, s'ils sont surveillés ou s'ils ont été informés
de l'utilisation de l'appareil de manière sure et complrennt les risques liés à son utilisation. Les enfants ne doivent pas journé avec cet apparéil. Le nettoyage et la maintenance domestique de l' apparéil ne doit pas être effectuels par un enfant sans surveillance.
Danger de mort par électrocution
Avant chaque branchement sur le secteur, contrôle le bon etat de la lampe. N'utilisez jamais la lampe si vous constatez le moindre dommage.
Avant le montage, vérifie que la tension sector correspond à la tension de service requise de la lampe (230 V~50 Hz). Ne procédez pas au montage de la lampe si ce n'est pas le cas.
ATTENTION! RISQUE DE BRULURES! Vérifier que la
lampe est eteinte et refroidie depuis au moins 15 min avant de la manipuler. Les ampoules
peuvent dégager une forte chaleur.
RISQUE D'INCENDIE! La lampedeoit être montée à
une distance d'au moins 1,0 m des objets illuminés. Un dégagement de chaleur excessif peut provoquer un incendie.
ATTENTION! RISQUE DE BLESSURES! Si le verre
de la lampe est endommagé, le remplacer avant toute utilisation de la lampe.
Le projecteur à LED doit être utilisé uniquement avec le ballast à LED intégré.
Tant que le produit est branché sur une prise, il consomme un peu d'énergie - même si la lampe est étente. Pour éteindre complètement la lampe, il faut débrancher le cordon d'alimentation.
Avant le montage
Important: l'installation électrique doit être effectuee par un
électricien ou par une personne dûment formée à cet effet. Celle-ci doit connaître les caractéristiques des lampes et des conditions de raccordement.
Assurez-vous avant l'installation que le cable sur lequel la lampe doit être branchée n'est pas sous tension. Retirez à cet effet le fusible ou coupe le disjoncteur de la boîte à fusible (position 0).
Vérifiez l'absence de tension à l'aide d'un détecteur de tension.
Le matériel de montage fourni (vis 3 et cheville 1) est adaptable à un mur d'une durée habituelle. Vérifiez que matériel de fixation est bien approprié au support de montage que vous avez choisi. Le cas échéant, renseignez-vous auprès d'un professionnel.
Le piquet fouri 10 est prevu pour la fixation dans la terre (p.ex. un gazon ou un parterre de fleurs). Le sol doit etre assez meuble pour pouvoir enforcer le piquet sans violence (p.ex. avec un marteau), mais en
meme temps assez rigide pour assurer une bonne stabilité de la lampe.
Montage
Choisir l'emplacement de montage en fonction des critères suivants :
Assurez-vous que le spot éclaire la zone prévue. La mobilité verticale du spot n'est pas entravée.
Le détecteur de mouvement survoie bien la zone prévue. Le détecteur de mouvement a une portée maximale de 10 m pour un angle de détction d'environ 180^ (selon la hauteur à laquelle il est installé - une hauteur de 1,80 -2,50 m est ideale).
La nuit, le détecteur de mouvement ne doit pas etre eclairé par I'éclairage de la voie publique. Ceci risquerait d'entraver son bon fonctionnement.
Raccordement de la lampe
Ouvrez le boitier de raccordement 6 en devissant les vis de fixation 12 du boitier de raccordement avec un tourne-vis cruciforme (fig. B).
Faites passer un cable flexible de type H05RN-F 3G 1,0 mm² à travers le presse-étoupe [14] dans le boîtier de connexion. Le cable flexible peut avoir une longueur maximum de 2,5 m. Ouvrez le domino [13] en dévisant les vis de fixation avec un tourne-vis cruciforme. Fixiez le cable de branchement en tournant l'écrou du raccord à vis du cable (fig. C).
Placez des embouts sur les fils du cable. Amenez aussi l'ancrage du cable 18 sur l'alimentation et fixez-le avec tenaille (fig. D). Connectez-le avec le domino 13 dans le boitier de raccordement. Faites attention au marquage du domino (L pour le fil conducteur, N pour le conducteur neutre pour le conducteur de protection) (fig. E).
Refermez le domino en resserrant les vis de fixation.
Placez le capot de protection 19 sur le domino 13 (fig. F).
Refermez le boitier de connexion en serrant les vis de fixation (fig. G).
Montage au mur
- Maintenez l'étrier de montage 5 contre le mur et marquez les trous de fixation de l'étrier de montage.
Percez alors les trous de fixation (Ø 8 mm) et placez les chevilles 1 dans les alésages.
Placez les vis fournies 3 dans les rondelles 2 (0 20 mm).
Fixez l'arceau de montage avec les vis fournies.
Orientez le spé à dans la direction désirée. Pour cela, vous doivent si nécessaire desserrer un peu la vis de l'articulation rotative 7. ÀpRES le réglage, desserrer à nouveau les vis de fixation de l'articulation rotatoire afin d'assurer une bonnestabilité (fig. J).
Montage à l'aide d'un piquet
Devissez la vis moletée 11 du piquet 10 et fixez le piquet avec la vis moletée sur le trou du milieu de l'étrier de montage 5.
Plantez le projecteur à LED avec le piquet enforcé assez profondement dans le sol pour qu'il soit bien stable. Veillez à sa stabilité. Ne pas faire usage de force, par ex. des coups de marteau, lors de l'installation. Cela peut endommager le produit.
Orientez le spot dans la direction désirée. Pour cela, vous necesseaire desserrer un peu la vis de l'articulation rotative 7. Avec le réglage, desserrer à nouveau les vis de l'articulation rotative afin d'assurer une bonne stabilité.
Une fois que vous avez remis le fusible en place et rebranche le disjoncteur, votre lampe est a prete a fonctionner.
- Mise en marche
Régler le détecteur de mouvement
En fonction des réglages préalables du détecteur de mouvement 9, le spot 1 s'allume pour une certaine durée des que le détecteur remarque un mouvement. Ces réglages préalables sont effectués sur les trois boutons de réglage situés sur la partie inférieure du détecteur de mouvement (fig. H).
- Régler la durée d'éclairage
Faites tournier le bouton de réglage TIME 16 situé au-dessus du détecteur de mouvement dans le sens des aiguilles d'une montre pour augmenter la durée d'éclairage. La durée d'éclairage est régiable d'environ 5 secondes à 7½ minutes.
- Régler la sensibilité du capteur
Tournez le bouton de réglage SENS 15 situé au dessous du détecteur de mouvement 9 dans le sens des aiguilles d'une montre, pour augmenter la sensibilité du capteur.
Remarque: le détecteur de mouvement détecte le rayonnement thermique. Il réagit de manière plus sensible à la chaleur du corps lorsqu'il fait froid que lorsqu'il fait chaud. Modifier le cas échéant le réglage de la sensibilité du capteur au cours des saisons.
Remarque: veuillez noter que le détecteur de mouvement détecte principalement les mouvements transversaux. Si vous vous déplacez directement vers le détecteur de mouvement, il ne peut pas détecter le mouvement.
- Régler le niveau de lumière du jour
Tournez le bouton de réglage LUX 17 au-dessous du détector de mouvement 9 dans le sens des aiguilles d'une montre pour augmenter le niveau de lumière du jour : dans la position , le détector de mouvement réagit seulement la nuit (par env. 20 k). Lorsque le bouton est régled sur *, le détector de mouvement réagit également à la lumière du jour, tant que celle-ci ne dépasse pas pres de 20.000 lx.
- Orienter le détecteur de mouvement
Remarque: Vous doivent de préférence effectuer ce réglage au crépuscule.
Dévissez la vis de blocage (déteur de mouvement) 8.
Tournier le bouton de réglage LUX17 sur
Orienter le détecteur de mouvement dans l'axe de la zone de détction prévue.
- Parcourir la zone de détention jusqu'à ce que la réaction du détecteur de mouvement soit satisfaisante. En modifiant la position du bouton de réglage SENS 15 ou l'orientation du détecteur de mouvement.
Si vous avez orienté correctement le détecteur de mouvement, serrez a nouveau la vis de blocage afin de fixer le réglage.
Nettoyageet entretien
Avant le nettoyage, retirez le fusible ou coupe le disjoncteur de la boite à fusible.
Ne plongez jamais le produit dans l'eau ni dans d'autres liquides. Dans le cas contraire, le produit pourrait être endommagé.
Nettoyer le projecteur à l'aide d'un chiffon non pelucheux
legerement humide et d'un produit de nettoyage doux.
- Mise au rebut
L'emballage se compose exclusively de matières recyclables, qui peuvent etre mises au rebut dans les déchetteries locales.
Renseignez-vous au titre de la responsabilité du mandat d'administration nationale, en particulier le contrôle des employés, les employés de la société à la responsabilité du mandat d'administration nationale, et les employés de la société à la responsabilité du mandat d'administration nationale.
Garantie
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.
L'appareil a eté fabriqué selon des critères de qualité stricts et contrôle consciencieusement avant sa livraison. En cas de défaillance, vous étes en droit de returner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.
Cet apparéil bénéficie d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.
Si un problème matériel ou de fabrication avait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre déscription la réparation ou le remplacement de l'appareil sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.
La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend pas aux pieces du produit soumises à une usure normale (p. ex.
des batteries) et qui, par conséquent, peuvent être considérées comme des pieces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries et des éléments fabriqués en verre.
CE IP65
