GEBRUIKSAANWIJZING GECM 3648 Li M EINHELL

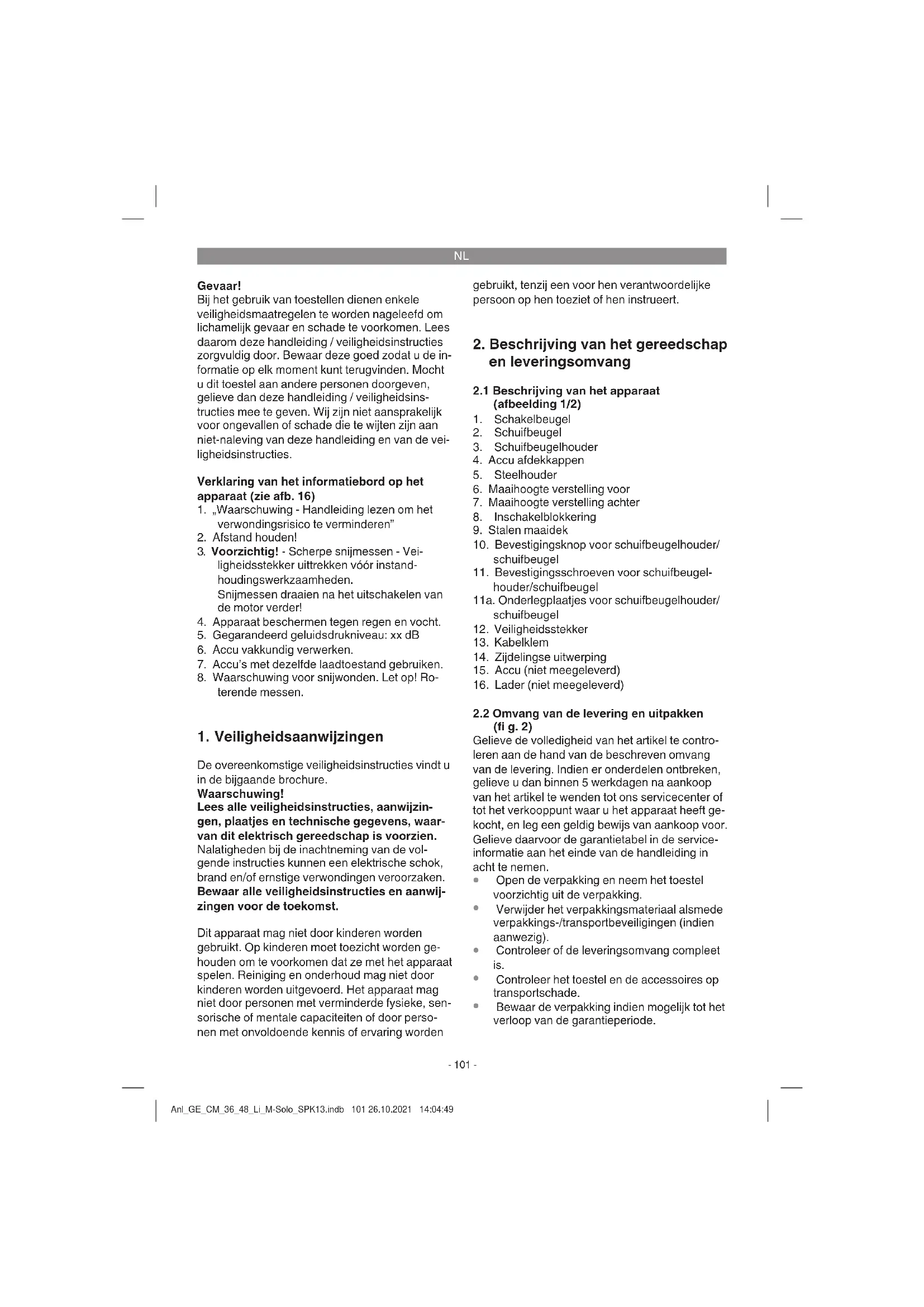

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies. Verklaring van het informatiebord op het apparaat (zie afb. 16)

1. „Waarschuwing - Handleiding lezen om het

3. Voorzichtig! - Scherpe snijmessen - Vei-

ligheidsstekker uittrekken vóór instand- houdingswerkzaamheden. Snijmessen draaien na het uitschakelen van de motor verder!

4. Apparaat beschermen tegen regen en vocht.

5. Gegarandeerd geluidsdrukniveau: xx dB

6. Accu vakkundig verwerken.

7. Accu’s met dezelfde laadtoestand gebruiken.

8. Waarschuwing voor snijwonden. Let op! Ro-

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Waarschuwing! Lees alle veiligheidsinstructies, aanwijzin- gen, plaatjes en technische gegevens, waar- van dit elektrisch gereedschap is voorzien. Nalatigheden bij de inachtneming van de vol- gende instructies kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsinstructies en aanwij- zingen voor de toekomst. Dit apparaat mag niet door kinderen worden gebruikt. Op kinderen moet toezicht worden ge- houden om te voorkomen dat ze met het apparaat spelen. Reiniging en onderhoud mag niet door kinderen worden uitgevoerd. Het apparaat mag niet door personen met verminderde fysieke, sen- sorische of mentale capaciteiten of door perso- nen met onvoldoende kennis of ervaring worden gebruikt, tenzij een voor hen verantwoordelijke persoon op hen toeziet of hen instrueert.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het apparaat

3. Schuifbeugelhouder

6. Maaihoogte verstelling voor

10. Bevestigingsknop voor schuifbeugelhouder/

11. Bevestigingsschroeven voor schuifbeugel-

houder/schuifbeugel 11a. Onderlegplaatjes voor schuifbeugelhouder/ schuifbeugel

14. Zijdelingse uitwerping

15. Accu (niet meegeleverd)

16. Lader (niet meegeleverd)

2.2 Omvang van de levering en uitpakken

(fi g. 2) Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 101 26.10.2021 14:04:49NL

Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar! Omvang van de levering

Onderlegplaatjes (4x)

Moeren voor bovenste en onderste schuif- beugel (4x)

Bevestigingsschroeven voor bovenste schu- ifbeugel (4x)

Zijdelingse uitwerping

Veiligheidsinstructies

3. Reglementair gebruik

De grasmaaier is geschikt voor particulier gebruik in de huis- en hobbytuin. Als grasmaaiers voor de particuliere huis- en hobbytuin worden diegene beschouwd die doorg- aans niet langer dan 50 uur per jaar overwegend worden gebruikt voor het verzorgen van gras- en gazonvlakken, maar niet in openbare plant- soenen, parken, op sportterreinen en ook niet in de land- en bosbouw. Opgelet! Wegens gevaar van lichamelijk letsel van de gebruiker mag de maaier niet worden ge- bruikt voor het trimmen van heesters, heggen en struikgewassen, noch om rankgewassen of gazon op dakbeplantingen of in balkonbakken te maaien en klein te maken, en ook niet om voetpaden te reinigen (af te zuigen) of als hakselaar voor het kleinmaken van snoeisel van bomen en heggen. De grasmaaier mag evenmin worden gebruikt als motorhakfrees of voor het gelijkmaken van bo- demverheffi ngen, zoals bijv. molshopen. Om veiligheidsredenen mag de grasmaaier niet worden ingezet als aandrijfaggregaat voor andere gereedschappen en gereedschapssets, tenzij deze door de fabrikant uitdrukkelijk zijn toegela- ten. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Maaihoogteverstelling: ............................. 6-traps ............................................................ 30-75 mm Beschermklasse: ........................................ IPX1 Opgelet! Het apparaat wordt geleverd zonder accu´s en zonder lader, en mag alleen worden ingezet met de Li-Ion accu´s van de Power-X-Change serie! De Li-Ion accu´s van de Power-X-Change serie mogen alleen met de Power-X-Charger worden geladen. De geluids- en trillingswaarden zijn vastgesteld overeenkomstig de normen EN ISO 3744:1995, ISO 11094:1991, EN ISO 11201:1995 en EN ISO 20643:2005. Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan. Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 102 26.10.2021 14:04:50NL

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

Draag handschoenen. Restrisico’s Er blijven altijd restrisico’s bestaan, ook al wordt dit elektrisch gereedschap zoals voor- geschreven bediend. De volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

hoorbescherming wordt gedragen. Waarschuwing! Dit apparaat genereert tijdens het bedrijf een elektromagnetisch veld. Dit veld kan onder be- paalde omstandigheden een nadelige invloed hebben op actieve of passieve medische im- plantaten. Om het risico van ernstige of dodelijke letsels te verminderen raden wij personen met medische implantaten aan hun arts en de fabri- kant van het medische implantaat te consulteren voordat het toestel wordt bediend.

5. Vóór inbedrijfstelling

De grasmaaier wordt deels gemonteerd geleverd. De schuifbeugel en de zijdelingse uitwerping moeten vóór de inzet van de grasmaaier worden gemonteerd. Volg de gebruiksaanwijzing stap voor stap en richt u bij de montage naar de afbe- eldingen. Montage van de schuifbeugel (afbeelding 2 tot 6) De schuifbeugelhouder (afbeelding 2, pos. 3) wordt in de steeladapter (5) gezet en bevestigd met de bevestigingsschroef (pos. 11), het on- derlegplaatje (pos. 11a) en de bevestigingsmoer (pos.10) (afbeelding 3/4). De bovenste schuifbeugel (afbeelding 2, pos. 2) moet op de schuifbeugelhouder geschoven en zoals getoond in afbeelding 5 met bevestigings- schroeven (pos. 11), bevestigingsmoeren (pos.

10) en onderlegplaatjes (pos. 11a) bevestigd wor-

den. Bevestig vervolgens met de kabelklemmen (pos. 13) de kabel aan de schuifbeugel. De hoogte van de schuifbeugel kan in 3 trappen worden versteld. Draai hiertoe de bevestigings- moer (pos. 10) los en breng de beugel in de ge- wenste rust (afbeelding 5/6). Waarschuwing! Aan weerskanten moet altijd dezelfde steelhoogte worden ingesteld.

Richt de kabel uit met de bevestigingsklem- men aan de geleidesteel (afb. 6/pos. 13). Verstelling van de maaihoogte Opgelet! Het verstellen van de maaihoogte mag alleen worden uitgevoerd bij uitgeschakeld apparaat, uitgetrokken veiligheidsstekker (12) en eruit ge- nomen accu‘s (15). Voordat u begint te maaien controleert u of het maaigereedschap niet bot is, en of de beves- tigingsmiddelen niet zijn beschadigd. Vervang botte en/of beschadigde maaigereedschappen om onbalans te vermijden. Bij deze controle de motor afzetten en de veiligheidsstekker uit het stopcontact trekken. De verstelling van de maaihoogte moet als volgt worden uitgevoerd (zie afbeelding 7a, 7b):

1. De hendel van de voorste verstelling van de

maaihoogte (6) naar buiten drukken.

2. De hendel van de voorste verstelling van de

maaihoogte op de gewenste maaihoogte zet- ten.

3. De hendel van de voorste verstelling van

de maaihoogte loslaten controleren of deze goed vastzit in het arrêt.

4. Dezelfde handelingen uitvoeren aan de hen-

del van de achterste verstelling van de maai- hoogte (7).

5. Let er voor het beste snijresultaat op dat aan

de voorste en achterste hendel dezelfde maaihoogte is ingesteld. Zijdelingse uitwerping (afb. 8) Hang de adapter voor de zijdelingse uitwerping (14) in zoals te zien in afbeelding 8. Aanwijzing! Wanneer u in één passage minder dan 2cm van de hoogte van het gazon wilt maaien, dan hoeft de zijdelingse uitwerping niet te worden ingezet. Gebruik de zijdelingse uitwerping wanneer u meer dan 2cm van het gras in één keer wilt maai- en. Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 103 26.10.2021 14:04:50NL

1. Accupack uit het apparaat nemen. Daarvoor

de grendeltoets indrukken.

2. Vergelijk of de netspanning vermeld op het

typeplaatje overeenstemt met de beschikbare netspanning. Steek de netstekker van de lader (16) in het stopcontact. De groene LED begint te knipperen.

3. Steek de accu (15) op de lader.

4. Onder punt „Indicatie lader“ vindt u een tabel

met de betekenissen van de LED-indicatie aan de lader. Tijdens het laden kan de accu iets warm worden. Dit is echter normaal. Mocht het laden van de accupack niet mogelijk zijn, controleer dan:

of aan het stopcontact de netspanning voor- handen is,

of een foutloos contact aan de laadcontacten voorhanden is. Indien het laden van de accupack nog altijd niet mogelijk is, dan verzoeken wij u

en de accupack op te sturen aan onze klantendienst. Voor een deskundige verzending verzoeken wij u contact op te nemen met onze klan- tendienst of het verkooppunt waar u het ap- paraat heeft aangekocht. Zorg er bij de verzending of verwerking van accu’s resp. het accu apparaat voor dat deze afzonderlijk worden verpakt in plastic zakken, om kortsluitingen en brand te vermijden! In het belang van een lange levensduur van de accupack is het raadzaam om op tijd voor het herladen van de accupack te zorgen. Dit is in elk geval noodzakelijk, wanneer u vaststelt dat het vermogen van het apparaat afneemt. Ontlaad de accupack nooit helemaal. Dat leidt tot een defect van de accupack! Montage van de accu (afb. 14) Open het accudeksel (pos. 4). Dan de accu´s zo- als getoond in afb. 14 in de houders steken. De beste resultaten voor levensduur en maai- vermogen bereikt u altijd, wanneer accu‘s met dezelfde capaciteit vanaf 2,5 Ah worden ingezet. Daarnaast bestaat de mogelijkheid om de tege- nover elkaar gelegen accuhouders A en B (afb. 2) uit te rusten met verschillende accucapaciteiten. Houd er echter rekening mee dat een accubank altijd moet worden gevoed door accu‘s met de- zelfde capaciteit (afb 15). Zo kunt u bijvoorbeeld een accubank uitrusten met 2x 4,0Ah accu’s, terwijl de accubank aan de tegenover gelegen zijde is uitgerust met 2x 3,0Ah accu‘s. Aanwijzing! Gebruik alleen accu´s met dezelfde vulstand, combineer nooit volle en halfvolle accu´s met el- kaar. Laad beide/alle accu´s altijd gelijktijdig op. De accu met de zwakkere laadtoestand bepaalt de looptijd van het apparaat. Vóór bedrijf moeten altijd beide/alle accu´s vol worden geladen. Sluit het accudeksel door het dicht te klappen en let erop dat het goed inklikt. Accu-capaciteitsindicatie (afb. 12) Druk op de schakelaar voor accu-capaciteitsindi- catie (afb. 12/pos. A). De accu-capaciteitsindicatie (afb. 12/pos. B) signaleert de laadtoestand van de accu aan de hand van 3 LEDs. Alle 3 LEDs branden: De accu is vol geladen. 2 of 1 LED(s) branden: De accu beschikt over voldoende restlading. 1 LED knippert: De accu is leeg, laad de accu op. Alle LEDs knipperen: De temperatuur van de accu is te laag. Verwijder de accu van het apparaat en laat de accu één dag liggen bij ruimtetemperatuur. Als de fout opnieuw optreedt, dan werd hij diep ontladen en is hij defect. Neem de accu van het apparaat. Een defecte accu mag niet meer gebruikt resp. gela- den worden. Voorzichtig! Parkeer de grasmaaier niet in de zon. Erin ge- plaatste accu‘s kunnen ontoelaatbaar warm worden. Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 104 26.10.2021 14:04:50NL

Voorzichtig! De gazonmaaier is voorzien van een veiligheids- schakeling om onbevoegd gebruik te voorko- men. Onmiddellijk vóór inbedrijfstelling van de grasmaaier de veiligheidsstekker (fi g. 9, pos. 12) insteken en bij elke onderbreking of beëindiging van het werk de veiligheidsstekker weer uittrek- ken. Aanwijzing! Om veiligheidsredenen is het niet mogelijk om de accu-grasmaaier te starten bij een aanzethoek van meer dan ~60°. Voorzichtig! Om een onopzettelijk inschakelen te verhinderen is de grasmaaier uitgerust met een inschakelblok- kering (afb. 9/pos. 8), die moet worden ingedrukt voordat de schakelbeugel (afb. 10/pos. 1) kan worden geactiveerd. Als de schakelbeugel wordt losgelaten, dan wordt de grasmaaier uitgescha- keld. De starttijd kan enkele seconden bedragen (om het startproces van de grasmaaier te verge- makkelijken deze licht naar achter kantelen). In het onbelast bedrijf wordt het toerental na enkele seconden verlaagd en bij belasting na enkele seconden weer verhoogd. Voer deze procedure meermaals uit om er zeker van te zijn dat uw apparaat correct werkt. Voordat u reparatie- of onderhoudswerkzaamheden aan het apparaat verricht, moet u zich ervan vergewissen dat het mes niet draait, de veiligheidsstekker (12) werd uitgetrokken en de accu‘s (15) verwijderd werden. Waarschuwing! Open de uitwerpklep nooit als de opvanginrichting wordt leeggemaakt en de motor nog loopt. Het roterende mes kan verwondingen veroorzaken. Bevestig de uitwerpklep altijd zorgvuldig. Bij het verwijderen eerst de motor uitschakelen en de veiligheidsstekker (12) uittrekken. De door de geleidestelen gecreëerde veiligheid- safstand tussen meshuis en gebruiker moet altijd worden aangehouden. Tijdens het maaien en bij veranderingen van rijrichting op bermen en hel- lingen moet u bijzonder voorzichtig te werk gaan. Zorg voor een veilige stand, draag schoenen met slipvaste zolen met stroef profi el en een lange broek. Maai altijd dwars over de helling. Op hellingen schuiner dan 15 graden mag om veiligheidsrede- nen niet met de grasmaaier worden gemaaid. Wees bijzonder voorzichtig bij het achteruit bewegen en trekken van de grasmaaier. Struikel- gevaar! Tips voor een goed mulchresultaat

Bij het maaien wordt een overlappende werk- wijze aanbevolen.

Maai alleen met een scherp en foutloos mes, zodat de grashalmen niet uitrafelen en het gazon niet geel wordt.

Snijd maar een klein deel van het gras af, dit echter in frequente intervallen.

Wanneer u in één passage minder dan 2cm van de hoogte van het gazon wilt maaien, dan hoeft de zijdelingse uitwerping niet te worden ingezet.

Gebruik de zijdelingse uitwerping wanneer u meer dan 2cm van het gras in één keer wilt maaien.

Kies bij hoger gras een lagere schuifsnelheid en maai in meerdere passages tot aan de gewenste hoogte.

Om een zuiver maaipatroon te bereiken leidt u de grasmaaier in zo recht mogelijke banen. De banen moeten elkaar steeds enkele cen- timeters overlappen, zodat er geen stroken blijven staan. Hoe vaak moet worden gemaaid hangt in principe ervan af hoe snel het gazon groeit. In de hoof- dgroeiperiode (mei - juni) tweemaal per week, anders eenmaal per week. De maaihoogte moet tussen 4 - 6 cm liggen, en het gras moet 4 - 5 cm groeien voordat u het opnieuw maait. Normaal hoog gegroeid gras tot 8 cm kunt u probleemloos meteen op de gewenste hoogte maaien. Mocht het gras ooit wat langer worden, maak dan ach- teraf niet de fout het gras direct in één keer op de normale hoogte terug te snijden. Dit schaadt het gazon. Wij raden daarom aan om het gras dat meer dan 10 cm hoog is gegroeid eerst voor te maaien met de hoogste instelling van de maaih- oogte. Aanwijzing! De instelling van de maaihoogte beïnvloedt de maximaal te bereiken capacite- it om een vlak te maaien. De onderkant van de behuizing van de maaier schoon houden en afgezet gras zeker verwijde- ren. Afzettingen bemoeilijken het starten, doen afbreuk aan de maaikwaliteit en belemmeren het uitwerpen van gras. Op hellingen moet de maaibaan dwars over de helling verlopen. Het wegglijden van de gras- maaier kan door schuinstand naar boven worden verhinderd. Kies de maaihoogte al naargelang de Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 105 26.10.2021 14:04:50NL

daadwerkelijke lengte van het gras. Rijd het gras in meerdere beurten af, zodat het gazon elke keer maximaal 4 cm korter wordt gereden. Voordat er eventuele controles worden uitgevoerd aan het mes de motor afzetten, en de veiligheids- stekker (12) en accu‘s (15) verwijderen. Denk er- aan dat het mes na het uitschakelen van de motor nog enkele seconden blijft draaien. Probeer nooit om het mes te stoppen. Controleer regelmatig of het mes correct bevestigd, in perfecte staat en goed geslepen is. Zo niet, het mes slijpen of ver- vangen. Indien het roterende mes een voorwerp raakt, de grasmaaier stilzetten en wachten tot het mes helemaal stilstaat. Controleer vervolgens de toestand van het mes en van de meshouder. Indien deze beschadigd zijn moeten ze worden vervangen. Grasresten in de behuizing van de maaier en aan het werkgereedschap niet met de hand of de voeten verwijderen, maar met geschikte hulpmid- delen, bijv. een borstel of handveger.

7. Reiniging, onderhoud en

bestelling van onderdelen Gevaar! Trek vóór alle reinigingswerkzaamheden de veilig- heidsstekker uit en verwijder alle accupacks (15) (rys. 9 / poz. 12)

Houd bescherminrichtingen, ventilatiespleten en motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek af of blaas het met perslucht bij lage druk schoon.

De grasmaaier mag niet met stromend water, vooral niet onder hoge druk, worden schoon- gemaakt.

Wij bevelen aan om het apparaat onmiddellijk na elk gebruik schoon te maken.

Maak het apparaat regelmatig met een voch- tige doek en wat smeerzeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zou- den de kunststof delen van het apparaat kun- nen aantasten. Zorg ervoor dat geen water binnenin het apparaat terecht kan komen.

Maak de grasmaaier indien mogelijk schoon met een borstel of doek.

Versleten of beschadigde messen, mesdra- gers en bouten moeten om de uitbalancering te behouden per set door de geautoriseerde vakman worden vervangen.

Zorg ervoor dat alle bevestigingselementen (schroeven, moeren enz.) altijd goed zijn vastgedraaid, zodat u veilig met de maaier kunt werken.

Vervang versleten of beschadigde delen.

Voor een lange levensduur moeten alle schroefdelen en de wielen en assen schoon- gemaakt en vervolgens ingeoliëd worden.

Door de grasmaaier regelmatig te onder- houden zal hij niet alleen lange tijd meegaan en goed werken, maar zal hij u ook in staat stellen uw gazon zorgvuldig en eenvoudig te maaien.

Het meest aan slijtage onderhevige onder- deel is het mes. Controleer regelmatig de toestand van het mes en de bevestiging ervan. Als het mes is versleten, dan moet het meteen vervangen of geslepen worden. Als er overmatige trillingen optreden aan de gras- maaier, dan betekent dit dat het mes niet juist is uitgebalanceerd of door stoten vervormd werd. In dit geval moet het gerepareerd of vervangen worden.

Binnenin het apparaat zitten geen andere te onderhouden onderdelen.

7.3 Vervangen van het mes

Om veiligheidsredenen bevelen wij aan om het mes alleen door een geautoriseerde vakman te laten vervangen. Voorzichtig! Veiligheidsstekker (12) uittrekken en accupacks (15) verwijderen! Werkhandschoenen dragen! Gebruik alleen originele messen, aangezien anders werking en veiligheid onder bepaalde omstandigheden niet zijn gegarandeerd. Om het mes te wisselen gaat u als volgt te werk:

1. Draai de bevestigingsschroef (zie afb. 11) los.

2. Neem het mes eraf en vervang het door een

3. Let bij de montage van het nieuwe mes op

de inbouwrichting van het mes. De windvleu- gels van het mes moeten in de motorruimte steken. De bevestigingsdoorns moeten overeenstemmen met stansingen in het mes .

4. Vervolgens draait u de bevestigingsschroef

weer vast. Het aandraaimoment moet ca. 25 Nm bedragen. Aan het einde van het seizoen voert u een Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 106 26.10.2021 14:04:50NL

algemene controle van de maaier uit en ver- wijdert u al het achtergebleven gras en ander materiaal. Telkens vóór begin van het seizoen absoluut de toestand van het mes controle- ren. Gelieve u voor reparaties te wenden tot een werkplaats van onze klantendienst. Ge- bruik alleen originele onderdelen.

7.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com Reserve mes art.-nr.: 34.054.56

8. Opslag en transport

Opslag Bewaar het apparaat en het toebehoren op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opslag- temperatuur ligt tussen 5° C en 30° C. Bewaar het apparaat in de originele verpakking. Transport

Schakel het apparaat uit en trek de veilig- heidsstekker uit voordat u het transporteert.

Breng, indien voorhanden, transportbeveili- gingen aan.

Bescherm het apparaat tegen schade en sterke trillingen, die met name optreden bij het transport in voertuigen.

Beveilig het apparaat tegen wegglijden en kantelen.

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren. Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 107 26.10.2021 14:04:51NL

Indicatiestatus Betekenis en maatregel Rode LED Groene LED Uit Knippert Operationaliteit De lader is aangesloten aan het net en operationeel; de accu zit niet in de lader. Aan Uit Laden De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct aan de lader. Aanwijzing! Al naargelang de acculading kan de laadduur iets afwijken van de vermelde tijden. Uit Aan De accu is opgeladen en operationeel. Daarna wordt tot aan de volledige lading omgeschakeld op een buff erla- ding. Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten. Maatregel: Neem de accu uit de lader. Isoleer de lader van het net. Knippert Uit Aanpassingslading De lader bevindt zich in de modus behoedzame lading. Hierbij wordt de accu om veiligheidsredenen langzamer geladen, hetgeen meer tijd vergt. Dit kan de volgende oorzaken hebben: - De accu werd zeer lange tijd niet meer geladen. - De accutemperatuur ligt niet in het ideale bereik. Maatregel: Wacht tot het laadproces is afgesloten, de accu kan niettemin verder wor- den geladen. Knippert Knippert Fout Laadproces is niet meer mogelijk. De accu is defect. Maatregel: Een defecte accu mag niet meer worden opgeladen. Neem de accu uit de lader. Aan Aan Temperatuurstoring De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C). Maatregel: Neem de accu de lader uit en bewaar hem 1 dag bij kamertemperatuur (ca. 20 °C). Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 108 26.10.2021 14:04:51NL

Fout Mogelijke oorzaken Verhelpen Motor start niet a) Aansluitingen aan de motor losge- komen b) Apparaat staat in hoog gras c) Maaierhuis verstopt d) Veiligheidsstekker niet ingestoken e) Accu niet correct ingestoken a) Door werkplaats van de klanten- dienst laten controleren b) Op laag gras of reeds gemaaide vlakkan starten; eventueel maaih- oogte veranderen c) Behuizing schoonmaken, opdat het mes vrij loopt d) Veiligheidsstekker insteken (zie 6.) e) Accu verwijderen en opnieuw inste- ken (zie 5.) Motorvermogen vermindert a) Te lang of te vochtig gras b) Maaierhuis verstopt geraakt c) Mes ver versleten d) Accucapaciteit neemt af a) Maaihoogte corrigeren b) Huis reinigen c) Mes vervangen d) Accucapaciteit controleren en eventueel accu laden (zie 5.) Geen schone snede a) Mes versleten b) Verkeerde maaihoogte a) Mes vervangen of bijslijpen b) Maaihoogte corrigeren Aanwijzing! Om de motor te beschermen is die voorzien van een thermoschakelaar die de mo- tor in geval van overbelasting afzet en hem na een korte afkoelfase automatisch terug aanzet! Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 109 26.10.2021 14:04:51NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG. Technische wijzigingen voorbehouden Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 110 26.10.2021 14:04:51NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Accu Verbruiksmateriaal/verbruiksstukken* Mes Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 111 26.10.2021 14:04:52NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder:

www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het ni- euwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 112 26.10.2021 14:04:52E
