MANUAL DE UTILIZADOR GECM 3648 Li M EINHELL

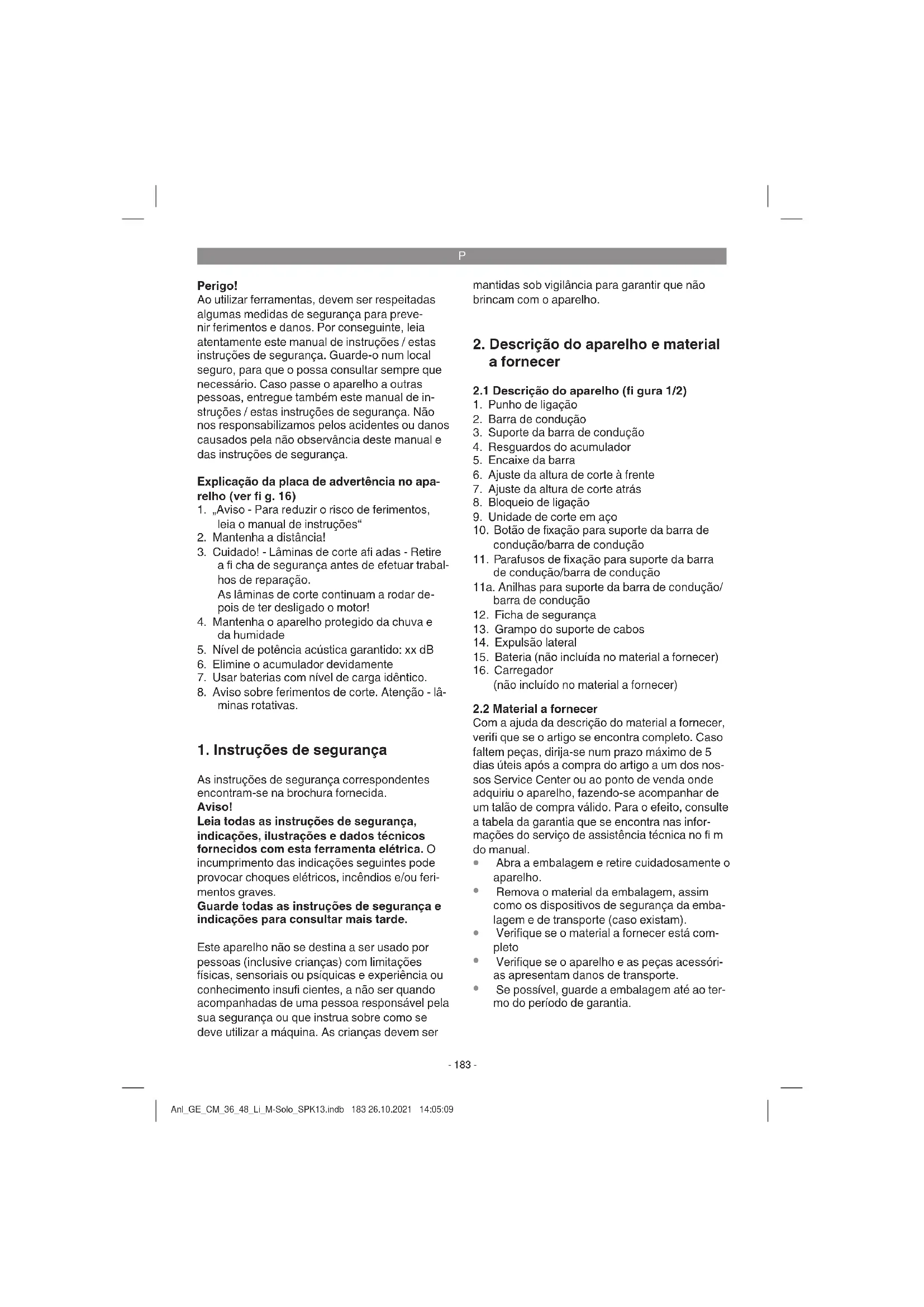

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança. Explicação da placa de advertência no apa- relho (ver fi g. 16)

1. „Aviso - Para reduzir o risco de ferimentos,

leia o manual de instruções“

2. Mantenha a distância!

3. Cuidado! - Lâminas de corte afi adas - Retire

a fi cha de segurança antes de efetuar trabal- hos de reparação. As lâminas de corte continuam a rodar de- pois de ter desligado o motor!

4. Mantenha o aparelho protegido da chuva e

5. Nível de potência acústica garantido: xx dB

6. Elimine o acumulador devidamente

7. Usar baterias com nível de carga idêntico.

8. Aviso sobre ferimentos de corte. Atenção - lâ-

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Aviso! Leia todas as instruções de segurança, indicações, ilustrações e dados técnicos fornecidos com esta ferramenta elétrica. O incumprimento das indicações seguintes pode provocar choques elétricos, incêndios e/ou feri- mentos graves. Guarde todas as instruções de segurança e indicações para consultar mais tarde. Este aparelho não se destina a ser usado por pessoas (inclusive crianças) com limitações físicas, sensoriais ou psíquicas e experiência ou conhecimento insufi cientes, a não ser quando acompanhadas de uma pessoa responsável pela sua segurança ou que instrua sobre como se deve utilizar a máquina. As crianças devem ser mantidas sob vigilância para garantir que não brincam com o aparelho.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1/2)

2. Barra de condução

3. Suporte da barra de condução

8. Bloqueio de ligação

9. Unidade de corte em aço

10. Botão de fi xação para suporte da barra de

condução/barra de condução

11. Parafusos de fi xação para suporte da barra

de condução/barra de condução 11a. Anilhas para suporte da barra de condução/ barra de condução

14. Expulsão lateral

15. Bateria (não incluída no material a fornecer)

(não incluído no material a fornecer)

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 183 26.10.2021 14:05:09P

Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia! Material a fornecer

Corta-relvas sem fio

Suporte da barra de condução

Porca para a barra de condução superior e inferior (4x)

Grampo de fixação do cabo (1x)

Parafusos de fixação para a barra de con- dução superior (4x)

Manual de instruções original

Instruções de segurança

3. Utilização adequada

O corta-relvas destina-se à utilização a nível do- méstico e jardinagem enquanto hobby. Considera-se que os corta-relvas para utilização a nível doméstico e jardinagem enquanto hobby, regra geral, não ultrapassam as 50 horas de ser- viço, sendo utilizados predominantemente para a conservação de relva ou superfícies relvadas, fi cando excluída a sua utilização em jardins públi- cos, parques, instalações desportivas, na agricul- tura ou na silvicultura. Atenção! Devido ao perigo de danos físicos para o utilizador, o corta-relvas não pode ser utilizado para aparar moitas, sebes e arbustos, para cortar e triturar plantas trepadeiras ou para cortar relva em coberturas ou em fl oreiras e para limpar (as- pirar) passeios ou para triturar partes de árvores e sebes. Para além disso, o corta-relvas não pode ser utilizado como moto-enxada ou para aplanar elevações de terreno, como p. ex. elevações causadas por toupeiras. Por motivos de segurança, o corta-relvas não deve ser utilizado como unidade de acionamento para outras ferramentas de trabalho ou jogos de ferramentas, seja de que tipo for, a não ser que seja expressamente permitido pelo fabricante. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

Rotações do motor: .............................3200 min

Classe de proteção: ..........................................III Peso: ...........................................................17 kg Largura de corte: ........................................48 cm Nível de pressão acústica L

: .......................................... 3 dB(A) Nível de potência acústica medido L

: ....................................... 1,8 dB(A) Nível de potência acústica garantido L

Ajuste da altura de corte: ........................ 6 níveis ............................................................ 30-75 mm Grau de proteção: ....................................... IPX1 Atenção! O aparelho é fornecido sem acumuladores nem carregador e só pode ser usado com os acumula- dores de lítio da série Power-X-Change! Os acumuladores de lítio da série Power-X- Change só podem ser carregados com o carre- gador Power-X-Charger. Os valores de ruído e de vibração foram medidos de acordo com as normas EN ISO 3744:1995, ISO 11094:1991, EN ISO 11201:1995 e EN ISO 20643:2005. Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação.

Desligue o aparelho, quando este não estiver a ser utilizado.

Use luvas. Cuidado! Riscos residuais Mesmo quando esta ferramenta eléctrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta eléctrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de protecção para pó adequa- da.

2. Lesões auditivas, caso não seja utilizada uma

protecção auditiva adequada. Aviso! Durante o funcionamento, este aparelho produz um campo electromagnético. Em determinadas circunstâncias, este campo pode afectar implantes médicos activos ou passivos. Para reduzir o perigo de ferimentos graves ou mortais, recomendamos que as pessoas com implantes médicos consultem os seus médicos e os fabricantes dos im- plantes, antes de utilizarem o aparelho.

5. Antes da colocação em

funcionamento O corta-relvas encontra-se parcialmente montado no momento de entrega. A barra de condução e a expulsão lateral têm de ser montadas antes da utilização do corta-relvas. Siga as instruções de serviço, passo-a-passo, e observe as fi guras durante a montagem. Montagem da barra de condução (fi guras 2 a 6) O suporte da barra de condução (fi gura 2/pos. 3) é colocado no encaixe da barra (5) e fi xado com o parafuso de fi xação (pos. 11), a anilha (pos. 11a) e a porca de fi xação (pos. 10) (fi gura 3/4). A barra de condução superior (fi gura 2/pos. 2) tem de ser empurrada sobre o suporte da barra de condução e fi xada como indicado na fi gura 5. com os parafusos de fi xação (pos. 11), as porcas de fi xação (pos. 10) e as anilhas (pos. 11a). A se- guir, fi xe o cabo com os grampos do suporte de cabos (pos. 13) na barra de condução. A altura da barra de condução pode ser ajustada em 3 níveis diferentes. Para tal, solte a porca de fi xação (pos. 10) e coloque a barra na posição pretendida (fi gura 5/6). Aviso! O ajuste da altura tem de ser sempre igual em ambos os lados.

Alinhe o cabo, com os respetivos grampos de fixação, ao longo da barra de guia (fig. 6/ pos. 13). Ajuste da altura de corte Atenção! O ajuste da altura de corte só pode ser efetua- do com o aparelho desligado e com a fi cha de segurança (12) retirada e os acumuladores (15) removidos. Antes de começar a cortar relva verifi que se o dispositivo de corte não está rombo e se os respectivos elementos de fi xação não estão danifi cados. Substitua os dispositivos de corte que estejam rombos e/ou danifi cados, de modo a prevenir um desalinhamento. Não se esqueça de desligar o motor e retirar a fi cha de segurança antes de efetuar esta verifi cação. A altura de corte tem de ser ajustada da seguinte forma (ver fi gura 7a, 7b):

1. Pressione a alavanca do ajuste da altura de

corte dianteira (6) para fora.

dianteira e verifi que se fi cou bem fi xa no fi xa- dor.

4. Efetue o mesmo procedimento na alavanca

do ajuste da altura de corte traseira (7).

5. Para o melhor resultado de corte certifi que-se

de que está ajustada a mesma altura de corte na alavanca dianteira e traseira. Expulsão lateral (fi g. 8) Enganche o adaptador do sistema de expulsão lateral (14), como representado na fi gura 8. Nota! Se desejar cortar menos de 2 cm da altura da relva numa só passagem, a expulsão lateral não deve de ser utilizada. Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 185 26.10.2021 14:05:10P

Utilize a expulsão lateral se desejar cortar mais de 2 cm da altura da relva numa só passagem. Carregar o acumulador (fi g. 13)

1. Retirar o pack de acumuladores do aparelho,

premindo para isso a tecla de engate.

2. Verifi que se a tensão de rede indicada na pla-

ca de características corresponde à tensão de rede existente. Ligue a fi cha de alimen- tação do carregador (16) à tomada. O LED verde começa a piscar.

uma tabela com os signifi cados da indicação LED no carregador. O acumulador pode aquecer um pouco durante o carregamento. É normal que isso ocorra. Se o pack de acumuladores não carregar, veri- fi que

se existe tensão de rede na tomada

ou se existe um contacto correto nos contac- tos de carregamento. Se continuar a não ser possível carregar o pack de acumuladores, envie

e o pack de acumuladores para o nosso serviço de assistência técnica. Talimatlara uygun şekilde yapılacak bir tesli- mat için müşteri hizmetleri departmanımıza veya aleti aldığınız satış noktasına başvurun. Akülerin veya akülü aletlerin teslimatı veya bertaraf edilmesinde, kısa devre yaparak yangına yol açmaması için bu ürünlerin plastik poşet içinde tek tek ambalajlanması gerektiğini dikkate alın! Akülerin uzun ömürlü olmasını sağlamak için aküyü zamanında şarj edin. Bu özellikle, akülü ya- prak üfl eme makinesinin gücünün azalmasını fark ettiğinizde yapılacaktır. Akülerin tamamen deşarj olmasını kesinlikle izin vermeyin. Aksi taktirde akü arızalanacaktır. Montagem do acumulador (fi g. 14) Abra a tampa do acumulador (fi g. 4). Depois, insi- ra os acumuladores conforme indicado na fi g. 14 nos encaixes. Os melhores resultados em termos de autonomia e rendimento de corte são alcançados quando se utiliza sempre acumuladores com a mesma capa- cidade a partir de 2,5 Ah. Para além disso, existe a possibilidade de equipar os encaixes de bateria frente a frente A e B (Abb.2) com capacidades de acumulador divergentes. Porém, há que ter em atenção que um pack de acumuladores tem que ser sempre equipado com acumuladores com a mesma capacidade (fi g 15). Poderá assim, por exemplo, equipar um pack de acumuladores com 2 acumuladores de 4,0 Ah, e o outro, frente a este, com 2 acumuladores de 3,0 Ah. Nota! Utilize apenas acumuladores com o mesmo nível de enchimento. Nunca combine acumuladores cheios com acumuladores meio cheios. Carregue sempre os dois/todos os acumuladores em si- multâneo. O acumulador com um nível de carga mais re- duzido determina o tempo de funcionamento do aparelho. Antes do funcionamento, tem de se carregar sempre integralmente os dois/todos os acumuladores. Feche a tampa do acumulador baixando-a e certifi que-se de que engata corre- tamente. Indicação da capacidade do acumulador (fi g. 12) Prima o interruptor para obter a indicação da capacidade do acumulador (fi g. 12/pos. A). O indicador da capacidade do acumulador (fi g. 12/ pos. B) indica-lhe o nível de carga do acumulador através de 3 LEDs. Acendem-se os 3 LEDs: O acumulador está completamente carregado. Acendem 2 ou 1 LEDs: O acumulador dispõe de carga residual sufi ci- ente. 1 LED a piscar: O acumulador está vazio, carregue-o. Todos os LEDs a piscar: A temperatura da bateria não foi alcançada. Re- mova a bateria do aparelho e deixe-a um dia à temperatura ambiente. Se o erro voltar a ocorrer, a bateria sofreu uma descarga total e tem defeito. Remova a bateria do aparelho. Uma bateria com defeito nunca mais pode voltar a ser usada ou carregada. Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 186 26.10.2021 14:05:10P

Cuidado! Não deixe o corta-relvas parado ao sol. Os acu- muladores do aparelho podem sobreaquecer.

Cuidado! O corta-relvas dispõe de um dispositivo de segu- rança para prevenir utilizações indesejadas. Ime- diatamente antes da colocação em funcionamen- to do corta-relvas, insira a fi cha de segurança (fi g. 9/pos.12) e, cada vez que interromper o tra- balho ou depois de o concluir, volte a remover a fi cha de segurança, Nota! Por motivos de segurança não é possível dar ar- ranque ao corta-relvas sem fi o com um ângulo de inclinação superior a ~60°. Cuidado! Para evitar uma ligação inadvertida, o corta- relvas está equipado com um bloqueio de ligação (fi g. 9/pos. 8), que tem de ser premido antes que se possa ativar o punho de ligação (fi g. 10/pos. 1). O corta-relvas desliga-se assim que se larga o punho de ligação. O arranque pode demorar alguns segundos (para facilitar o arranque tombe o corta-relvas ligeiramente para trás). Durante o funcionamento em vazio, as rotações diminuem após alguns segundos e, sob carga, voltam a aumentar após alguns segundos. Repita várias vezes este procedimento para ter a certeza de que o seu aparelho funciona corretamente. Antes de efetuar trabalhos de reparação ou manu- tenção no aparelho, certifi que-se de que a lâmina não está a girar e de que a fi cha de segurança (12) está retirada e os acumuladores (15) foram removidos. Aviso! Nunca abra a portinhola de expulsão enquanto o dispositivo de recolha é esvazia- do e o motor ainda estiver a funcionar. Uma lâmina em rotação pode causar ferimentos graves. Fixe sempre bem a portinhola de expulsão. Antes de remover, deve desligar sempre o motor e reti- rar a fi cha de segurança (12). A distância de segurança predeterminada pela barra de guia entre a carcaça da lâmina e o utiliz- ador tem de ser respeitada. Preste uma atenção especial ao cortar a relva e ao alterar a direção junto a taludes e declives. Certifi que-se de que está numa posição segura, use calçado antider- rapante, maleável e calças compridas. Corte a relva sempre em sentido transversal ao declive. Por motivos de segurança o corta-relvas não pode ser utilizado em declives superiores a 15 graus. Muito cuidado ao recuar e ao puxar o corta- relvas. Existe o perigo de tropeçar! Instruções para um bom resultado de mul- ching

Ao cortar a relva é recomendado que a pas- sagem de corte apanhe uma parte da relva anteriormente cortada de modo a garantir a uniformidade do corte.

Trabalhe apenas com uma lâmina afiada e em perfeitas condições, para que as pontas da relva não fiquem retalhadas e a relva seque ficando amarela.

Corte apenas uma pequena parte da altura da relva, mas faça-o a intervalos frequentes.

Se desejar cortar menos de 2 cm da altura da relva numa só passagem, a expulsão lateral não deve de ser utilizada.

Utilize a expulsão lateral se desejar cortar mais de 2 cm da altura da relva numa só pas- sagem.

Para relva mais alta, selecione uma velocida- de de avanço mais baixa e corte a relva até à altura desejada em várias passagens.

Para conseguir um corte uniforme da relva conduza o corta-relvas em linhas retas. As linhas devem sobrepor-se sempre em alguns centímetros, para eliminar eventuais marcas. O número de vezes que a relva deve ser cortada depende apenas da rapidez com que ela cresce. Durante a época de crescimento máximo (Maio a Junho) a relva deve ser cortada duas vezes por semana, durante os restantes meses do ano apenas uma vez por semana. A altura de corte deve situar-se entre os 4 e os 6 cm e a relva deverá crescer entre 4 a 5 cm antes de ser no- vamente cortada. A relva de crescimento normal até 8 cm pode ser cortada sem problemas até à altura desejada. Caso a relva tenha crescido um pouco mais, não deve cometer o erro de cortá-la de imediato à altura normal. Isso prejudica a rel- va. Recomendamos assim que a relva que tenha crescido acima de 10 cm seja primeiro cortada com o ajuste mais alto da altura de corte. Nota! O ajuste da altura de corte tem infl uên- cia sobre o rendimento de corte no que diz respeito à área máxima a processar. Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 187 26.10.2021 14:05:11P

Mantenha o lado inferior da carcaça do corta-rel- vas limpo e remova impreterivelmente os detritos de relva. As acumulações difi cultam o arranque, afetam a qualidade do corte e a expulsão de relva. Nos declives, efetue o corte no sentido transver- sal ao declive. Pode evitar o eventual deslizamen- to do corta-relvas colocando-o numa posição in- clinada, para cima. Selecione a altura de corte de acordo com o comprimento real da relva. Efetue várias passagens, de modo a que o desbaste da relva não ultrapasse os 4 cm de uma só vez. Desligue o motor, retire a fi cha de segurança (12) e remova os acumuladores (15) antes de realizar qualquer controlo da lâmina. Lembre-se de que a lâmina ainda continua a girar durante alguns segundos depois de ter desligado o motor. Nunca tente parar a lâmina. Verifi que regularmente se a lâmina está corretamente fi xada, em bom estado e bem afi ada. Caso contrário, afi e ou substitua a lâmina. Caso a lâmina em movimento bata num objeto, pare o corta-relvas e espere até que a lâmina fi que totalmente parada. Em seguida, verifi que o estado da lâmina e do suporte da lâmina. Caso estejam danifi cados, devem ser substituídos. Os restos de relva existentes na carcaça do corta-relvas e na ferramenta de trabalho não devem ser removidos com a mão ou com os pés, mas com meios auxiliares adequados, p. ex. uma escova ou uma vassoura de mão.

7. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Retire a fi cha de segurança antes de qualquer trabalho de limpeza e remova todos os packs de acumuladores (15) (fi g. 9/pos 12).

Mantenha os dispositivos de proteção, as ranhuras de ventilação e a carcaça do motor tão livres de pó e sujidade quanto possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pressão.

O corta-relvas não pode ser limpo com água corrente, especialmente sob alta pressão.

Aconselhamos a limpeza do aparelho imedia- tamente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabonete líquido. Não utilize detergentes ou solventes, pois estes podem corroer as peças de plástico do apa- relho. Certifique-se de que não entra água para o interior do aparelho.

Se possível, limpe o corta-relvas com esco- vas ou panos.

As lâminas, os suportes das lâminas e os pernos que estejam desgastados ou danifi- cados devem ser substituídos por completo por um técnico autorizado, para garantir o equilíbrio vertical.

Certifique-se de que todos os elementos de fixação (parafusos, porcas etc.) estão bem apertados, de modo a poder trabalhar em segurança com o corta-relvas.

Substitua as peças desgastadas ou danifi- cadas.

Para alcançar uma vida útil longa, deve lim- par e de seguida lubrificar todas as peças roscadas, bem como as rodas e os eixos.

Para além de garantir a longevidade e eficiência, a conservação regular do corta- relvas contribui para um corte cuidadoso e fácil da relva.

O componente sujeito a maior desgaste é a lâmina. Verifique regularmente o estado da lâmina, bem como a sua fixação. Caso a lâmina esteja gasta, deve substituí-la ou afiá-la imediatamente. Se surgirem vibrações excessivas no corta-relvas, significa que a lâmina não está corretamente equilibrada ou que ficou deformada devido às pancadas. Nesses casos, deve repará-la ou substituí-la de imediato.

No interior do aparelho, não existem quais- quer peças que necessitem de manutenção.

7.3 Substituir a lâmina

Por motivos de segurança, aconselhamos que a substituição da lâmina seja feita por um técnico autorizado. Cuidado! Retire a fi cha de segurança (12) e remova os packs de acumuladores (15)! Use luvas de trabalho! Utilize apenas lâminas originais, caso contrário, não se poderá garantir a funcionalidade e a segurança do aparelho. Para substituir a lâmina, proceda da seguinte forma:

1. Desaperte o parafuso de fi xação (ver fi g. 11).

2. Retire a lâmina e coloque uma nova.

3. Ao montar a lâmina, preste atenção ao senti-

do de montagem. As aletas da lâmina têm de apontar para o interior do compartimento do motor. As tampas de encaixe têm de coincidir com as gravações na lâmina.

4. De seguida, reaperte o parafuso de fi xação.

O binário de aperto deve ser de aprox. 25 Nm. No fi nal da época deve efetuar um controlo geral do corta-relvas e remover todos resí- duos existentes. Verifi que impreterivelmente o estado da lâmina antes do início de cada época. Em caso de reparações, dirija-se ao nosso posto de assistência técnica. Utilize apenas peças sobressalentes originais.

7.4 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.Einhell-Service.com Lâmina sobressalente Ref.ª: 34.054.56

8. Armazenagem e transporte

Armazenagem Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 °C. Guarde o aparelho na embalagem original. Transporte

Antes de transportar o aparelho, desligue-o e retire a ficha de segurança.

Monte dispositivos de proteção durante o transporte, caso existam.

Proteja o aparelho contra danos e vibrações fortes, que ocorrem sobretudo durante o transporte em veículos.

Prenda o aparelho para que este não deslize ou tombe.

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica. Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 189 26.10.2021 14:05:11P

Estado do visor Signifi cado e medida a adotar LED ver- melho LED verde Desligado A piscar Operacionalidade O carregador está ligado à rede e encontra-se operacional; o acumulador não está no carregador Ligado Desligado Carregamento O carregador carrega o acumulador no modo de carregamento rápido. Os tempos de carregamento correspondentes encontram-se diretamente no carregador. Nota! Os tempos de carregamento reais podem diferir dos tempos de car- regamento indicados em função da carga de acumulador disponível. Desligado Ligado O acumulador está carregado e está operacional. De seguida, é comutado para um carregamento parcial até estar totalmen- te carregado. Para tal, deixe o acumulador aprox. mais 15 min. no carregador. Medida a adotar: Remova o acumulador do carregador. Desligue o carregador da rede. A piscar Desligado Carregamento condicionado O carregador encontra-se no modo de carregamento moderado. Aqui, por motivos de segurança, o acumulador é carregado mais lenta- mente, precisando de mais tempo até estar carregado. Tal pode dever-se às seguintes causas: - O acumulador passou muito tempo sem ser carregado. - A temperatura do acumulador não se encontra na faixa ideal. Medida a adotar: Aguarde até o carregamento estar concluído; o acumulador pode, no entanto, continuar a ser carregado. A piscar A piscar Falha Já não é possível efetuar o carregamento. O acumulador tem um defeito. Medida a adotar: Um acumulador com defeito não deve voltar a ser carregado. Remova o acumulador do carregador. Ligado Ligado Temperatura anómala O acumulador está demasiado quente (p. ex. radiação solar direta) ou de- masiado frio (abaixo dos 0° C) Medida a adotar: Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a aprox. 20° C). Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 190 26.10.2021 14:05:11P

11. Plano de localização de falhas

Falha Possível causa Eliminação O motor não ar- ranca a) Ligações ao motor soltas b) Aparelho pára na relva alta c) Carcaça do corta-relvas entupida d) Ficha de segurança não inserida e) Acumulador não inserido correta- mente a) Mandar verifi car numa ofi cina de assistência técnica b) Iniciar o corte onde a relva está rasteira ou onde ela já foi cortada; se necessário, alterar a altura de corte c) Limpar a carcaça, para que a lâmi- na possa funcionar livremente d) Inserir a fi cha de segurança (ver 6.) e) Remover a bateria e inseri-la de novo (ver 5.) Potência do motor diminui a) Relva muito alta ou demasiado húmida b) Carcaça do corta-relvas entupida c) Lâmina demasiado gasta d) Capacidade do acumulador diminui a) Corrigir a altura de corte b) Limpar a carcaça c) Substituir a lâmina d) Verifi car a capacidade da bateria e, se necessário, carregar a bateria (ver 5.) Corte irregular a) Lâmina gasta b) Altura de corte incorreta a) Substituir ou afi ar a lâmina b) Corrigir a altura de corte Nota! Para a proteção do motor e das baterias, estes estão equipados com um termostato, que desliga quando sobrecarregado e liga automaticamente após uma fase de resfriamento! Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 191 26.10.2021 14:05:12P

Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da Einhell Germany AG. Reservado o direito a alterações técnicas Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 192 26.10.2021 14:05:12P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Acumulador Consumíveis/peças consumíveis* Lâminas Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter- net www.Einhell-Service.com. Certifi que-se de que faz uma descrição exacta do problema, responden- do sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)? Descreva este erro de funcionamento. Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 193 26.10.2021 14:05:12P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à

disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de ga- rantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_GE_CM_36_48_Li_M-Solo_SPK13.indb 194 26.10.2021 14:05:12HR/BIH
