GEBRUIKSAANWIJZING TN5BB TEAC

GEBRUIKSAANWIJZING BRUKSANVISNING

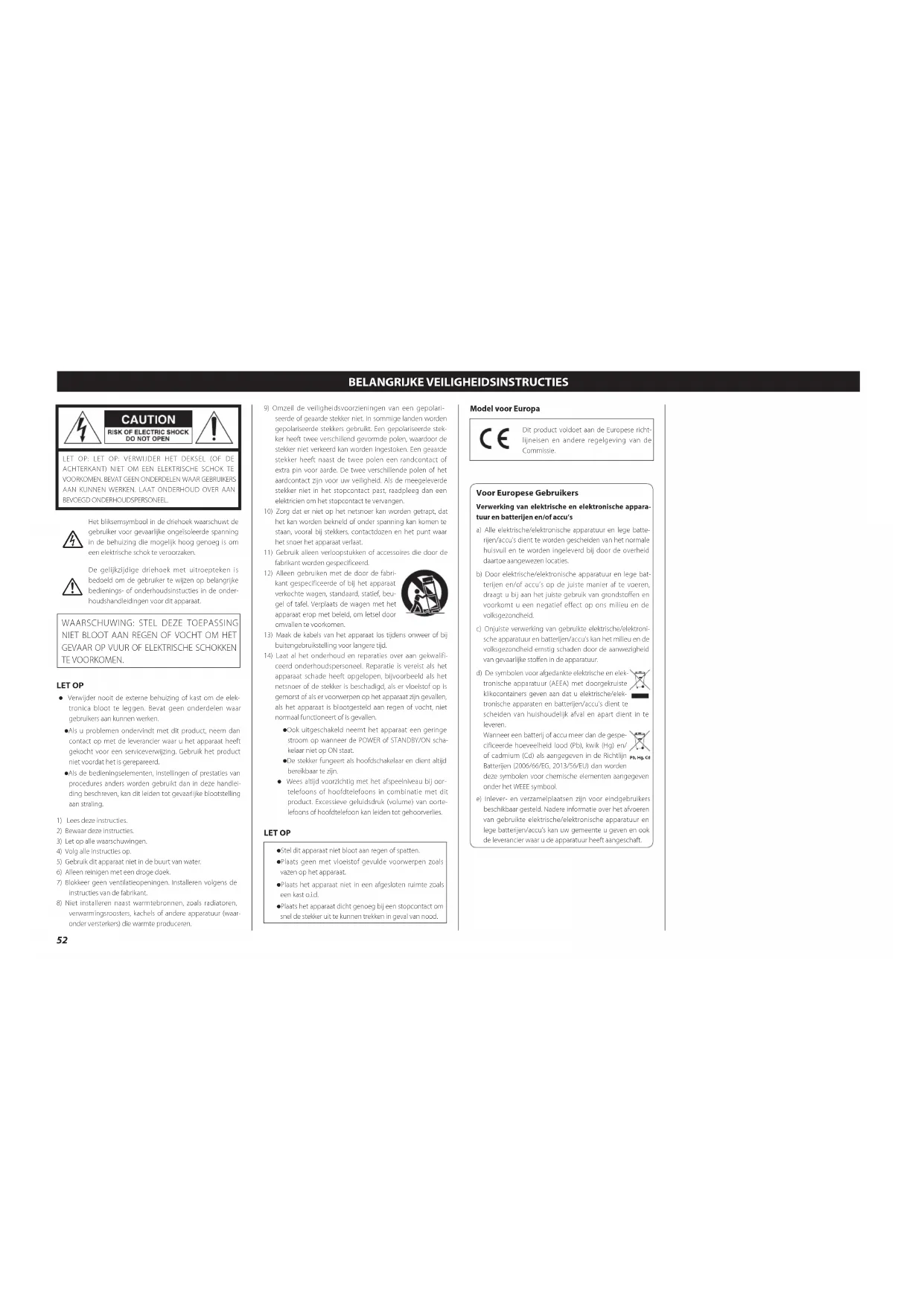

TE VOORKOMEN. LET OP o Verwijder nooit de externe behuizing of kast om de elek- tronica bloot te leggen. Bevat geen onderdelen waar gebruikers aan kunnen werken. o Als u problemen ondervindt met dit product, neem dan contact op met de leverancier waar u het apparaat heeft gekocht voor een serviceverwijzing. Gebruik het product niet voordat het is gerepareerd. o Als de bedieningselementen, instellingen of prestaties van procedures anders worden gebruikt dan in deze handlei-ding beschreven, kan dit leiden tot gevaarlijke blootstelling aan straling.1) Lees deze instructies.2) Bewaar deze instructies.3) Let op alle waarschuwingen.4) Volg alle instructies op.5) Gebruik dit apparaat niet in de buurt van water.6) Alleen reinigen met een droge doek.7) Blokkeer geen ventilatieopeningen. Installeren volgens de instructies van de fabrikant.8) Niet installeren naast warmtebronnen, zoals radiatoren, verwarmingsroosters, kachels of andere apparatuur (waar-onder versterkers) die warmte produceren.9) Omzeil de veiligheidsvoorzieningen van een gepolari-seerde of geaarde stekker niet. In sommige landen worden gepolariseerde stekkers gebruikt. Een gepolariseerde stek-ker heeft twee verschillend gevormde polen, waardoor de stekker niet verkeerd kan worden ingestoken. Een geaarde stekker heeft naast de twee polen een randcontact of extra pin voor aarde. De twee verschillende polen of het aardcontact zijn voor uw veiligheid. Als de meegeleverde stekker niet in het stopcontact past, raadpleeg dan een elektricien om het stopcontact te vervangen.10) Zorg dat er niet op het netsnoer kan worden getrapt, dat het kan worden bekneld of onder spanning kan komen te staan, vooral bij stekkers, contactdozen en het punt waar het snoer het apparaat verlaat.11) Gebruik alleen verloopstukken of accessoires die door de fabrikant worden gespecificeerd.12) Alleen gebruiken met de door de fabri-kant gespecificeerde of bij het apparaat verkochte wagen, standaard, statief, beu-gel of tafel. Verplaats de wagen met het apparaat erop met beleid, om letsel door omvallen te voorkomen.13) Maak de kabels van het apparaat los tijdens onweer of bij buitengebruikstelling voor langere tijd.14) Laat al het onderhoud en reparaties over aan gekwalifi-ceerd onderhoudspersoneel. Reparatie is vereist als het apparaat schade heeft opgelopen, bijvoorbeeld als het netsnoer of de stekker is beschadigd, als er vloeistof op is gemorst of als er voorwerpen op het apparaat zijn gevallen, als het apparaat is blootgesteld aan regen of vocht, niet normaal functioneert of is gevallen. o Ook uitgeschakeld neemt het apparaat een geringe stroom op wanneer de POWER of STANDBY/ON scha-kelaar niet op ON staat. o De stekker fungeert als hoofdschakelaar en dient altijd bereikbaar te zijn. o Wees altijd voorzichtig met het afspeelniveau bij oor- telefoons of hoofdtelefoons in combinatie met dit product. Excessieve geluidsdruk (volume) van oorte-lefoons of hoofdtelefoon kan leiden tot gehoorverlies. LET OP o Stel dit apparaat niet bloot aan regen of spatten. o Plaats geen met vloeistof gevulde voorwerpen zoals vazen op het apparaat. o Plaats het apparaat niet in een afgesloten ruimte zoals een kast o.i.d. o Plaats het apparaat dicht genoeg bij een stopcontact om snel de stekker uit te kunnen trekken in geval van nood.Model voor EuropaDit product voldoet aan de Europese richt-lijneisen en andere regelgeving van de Commissie. Voor Europese Gebruikers Verwerking van elektrische en elektronische appara-tuur en batterijen en/of accu’sa) Alle elektrische/elektronische apparatuur en lege batte-rijen/accu’s dient te worden gescheiden van het normale huisvuil en te worden ingeleverd bij door de overheid daartoe aangewezen locaties.b) Door elektrische/elektronische apparatuur en lege bat-terijen en/of accu’s op de juiste manier af te voeren, draagt u bij aan het juiste gebruik van grondstoffen en voorkomt u een negatief effect op ons milieu en de volksgezondheid.c) Onjuiste verwerking van gebruikte elektrische/elektroni-sche apparatuur en batterijen/accu’s kan het milieu en de volksgezondheid ernstig schaden door de aanwezigheid van gevaarlijke stoffen in de apparatuur. d) De symbolen voor afgedankte elektrische en elek- tronische apparatuur (AEEA) met doorgekruiste klikocontainers geven aan dat u elektrische/elek-tronische apparaten en batterijen/accu’s dient te scheiden van huishoudelijk afval en apart dient in te leveren.Wanneer een batterij of accu meer dan de gespe-cificeerde hoeveelheid lood (Pb), kwik (Hg) en/of cadmium (Cd) als aangegeven in de Richtlijn Batterijen (2006/66/EG, 2013/56/EU) dan worden deze symbolen voor chemische elementen aangegeven onder het WEEE symbool.e) Inlever- en verzamelplaatsen zijn voor eindgebruikers beschikbaar gesteld. Nadere informatie over het afvoeren van gebruikte elektrische/elektronische apparatuur en lege batterijen/accu’s kan uw gemeente u geven en ook de leverancier waar u de apparatuur heeft aangeschaft. Pb, Hg, Cd 52NEDERLANDS Vóór gebruik Onderoud Als het oppervlak van het apparaat vuil wordt, veeg dit dan schoon met een zachte doek, of gebruik verdunde milde zachte zeep. Laat het oppervlak van het apparaat volledig opdrogen alvorens het te gebruiken. o Gebruik geen chemische reinigingsdoekjes, oplosmiddel of soortgelijke substanties, omdat deze het oppervlak van het apparaat kunnen beschadigen.

• VOORZICHTIG Trek voor uw veiligheid vóór het schoonmaken de stekker uit het stopcontact. Gebruik van de TEAC Global site U kunt updates voor dit apparaat downloaden vanaf de TEAC Global site: https://teac-global.com/ In het gedeelte “TEAC Downloads” klikt u op de gewenste taal om de websitepagina “Downloads” voor de betreffende taal te openen. Inhoud BELANGRIJKE VEILIGHEIDSINSTRUCTIES p. 52
• Vóór gebruik p. 53
• Omgaan met grammofoonplaten p. 53
• De platenspeler voorbereiden p. 54
• Aansluitingen p. 56
• Namen en functies van onderdelen p. 56
• Basisbediening p. 57
• Stofkap p. 58
• Opmerking over draaitafelnaalden p. 58
• Het element verwisselen p. 58

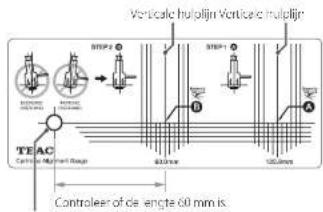

• Elementuitlijning (aanpassing overhang) p. 59
• De armlift aanpassen p. 60
• Problemen oplossen p. 60
• Specificaties Dank u voor het gebruik van TEAC. Lees deze handleiding aandachtig om dit apparaat zo goed mogelijk te kunnen gebruiken. Berg deze na het lezen op een veilige plek op, zodat u deze later kunt raadplegen. Bedrijfsnamen, productnamen en logo’s in dit document zijn handelsmerken of geregistreerde handelsmerken van hun res- pectieve eigenaars. Meegeleverde accessoires Controleer of de verpakking alle hieronder weergegeven accessoires bevat. Neem contact op met de winkel waar u dit apparaat heeft gekocht als een van deze accessoires ontbreekt of tijdens transport is beschadigd. Voorzorgsmaatregelen vóór gebruik o Plaats geen objecten op de stofkap. Objecten op de kap kunnen storing veroorzaken als gevolg van trillingen of ze kunnen van de kap vallen, vooral tijdens afspelen. o Plaats het apparaat niet in direct zonlicht of dicht bij een hittebron of in andere vergelijkbare situaties. Plaats het apparaat niet bovenop een versterker of andere apparatuur die meer warmte produceert dan het bedrijf- stemperatuurbereik van dit apparaat. Hierdoor kan verkleuring, vervorming of kunnen defecten ontstaan. o Omdat het apparaat tijdens gebruik warm kan worden moet u er voldoende ruimte omheen vrij laten voor ventilatie. Laat bij het installeren van dit apparaat enige ruimte (minstens 20cm) tussen het apparaat en de wand en andere appara- tuur om voldoende warmteafvoer mogelijk te maken. Laat bij plaatsing in een rek minstens 35cm ruimte open aan de bovenkant en 10cm aan de achterkant. Als er niet voldoende ruimte is kan zich hitte ontwikkelen, die zelfs kan resulteren in brand. o VERPLAATS HET APPARAAT NIET TIJDENS AFSPELEN. Tijdens afspelen draait de plaat. Het apparaat tijdens afspelen niet optillen of verplaatsen. Hierdoor kan de grammofoonplaat, de naald, het element of het apparaat beschadigen. o Verwijder altijd de plaat alvorens het apparaat te ver- plaatsen. Als het apparaat wordt verplaatst met een grammofoonplaat op de draaitafelplateau kan de grammo- foonplaat, de naald of het element worden beschadigd of kan er een defect optreden. o Het voltage waarmee het apparaat wordt gevoed moet over- eenkomen met het voltage dat op het achterpaneel wordt vermeld. Neem bij twijfel contact op met een elektricien. Omgaan met grammofoonplaten Grammofoonplaten vasthouden Vermijd het aanraken van de groeven als een grammofoonplaat uit de hoes wordt gehaald en wordt vastgehouden. Houd de grammofoonplaat vast bij het etiket en aan de zijkant of met beide handen aan de zijkanten. Etiket Groeven Buitenkant Reinigen o Vingerafdrukken en vuil op een grammofoonplaat kunnen ruis en het haperen van het geluid veroorzaken, maar ook de plaat zelf en de naald beschadigen. Gebruik in de han- del verkrijgbare platenreiniger om grammofoonplaten te reinigen. Gebruik geen oplosmiddel of andere vloeistoffen dan platenreiniger. Dergelijke chemicaliën kunnen het oppervlak van de plaat beschadigen. o Veeg over het oppervlak van de grammofoonplaat met de platenreiniger in een ronde beweging in de richting van de groeven. Voorzorgsmaatregelen o Bewaar grammofoonplaten niet op plaatsen die blootstaan aan direct zonlicht of die uitzonderlijk heet of vochtig zijn. Als een grammofoonplaat aan dergelijke condities wordt blootgesteld kan deze vervormen, beschimmelen of op een andere manier schade oplopen. o Grammofoonplaten niet op elkaar stapelen of onder zware objecten plaatsen. Grammofoonplaten niet voor langere tijd schuin bewaren. Hierdoor kan vervorming of andere schade ontstaan. o Zorg dat de groeven niet in direct contact komen met harde objecten. Hierdoor kunnen krassen ontstaan. o Bewaar een grammofoonplaat na afspelen altijd in de hoes. Een onbeschermde grammofoonplaat kan vervormen of er kunnen krassen op komen. o Gebruik geen platen met krassen. 53De platenspeler voorbereiden Zet het apparaat op standby tijdens de installatie ( p. 61

pagina56). 1 Aan de draaitafelarm zijn schokdem- pende materialen bevestigd voor transport. Draai ze in de richting van de pijlen. Schokdempend materiaal voor transportSchokdempend materiaal voor transport 2 Plaats het apparaat op een vlakke ondergrond. Plaats het op een vlakke ondergrond, zodat de grammo-foonplaat correct kan worden afgetast. 3 Installeer het draaitafelplateau. Hou het draaitafelplateau boven de middenas en instal-leer deze. o Plaats het grote deel van het gat onderop.MiddenasDraaitafelplateau 4 Sla de snaar om de motorpoelie. Span de meegeleverde platte snaar om de buitenkant van de draaitafelplateau en sla de snaar vervolgens om de motorpoelie. o Zorg dat het rubber niet wordt gedraaid. o Draai de draaitafelplateau verschillende keren rond om te zorgen dat de snaar goed zit.MotorpoeliePlatte snaar 5 Installeer de poeliekap. Lijn de smalle uitsparing in de poeliekap uit met het smalle uitsteeksel op de poelie, zoals weergegeven in de onderstaande afbeelding. Als deze niet zijn uitgelijnd staat de poeliekap scheef.Poeliekap 6 Installeer het contragewicht. Draai het contragewicht met de klok mee op het uiteinde van de draaitafelarm en druk het voorzichtig aan om het draaiend vast te maken. o Installatie is voltooid, wanneer het contragewicht in de richting van het lager kan worden bewogen.Contragewicht 7 Installeer de elementhouder. Installeer de elementhouder aan het uiteinde van de draaitafelarm en draai de moer aan om de elementhou-der vast te maken.Elementhouder Moer Controleren van waterpas en fijnafstelling Om de horizontale stand van de draaitafel te controleren adviseren we om bijvoorbeeld een in de handel verkrijgbare draaitafelwaterpas te gebruiken. Volg als de draaitafel niet waterpas staat de onderstaande handelingen om de voethoog-tes aan te passen om het apparaat wel waterpas te krijgen. o Als het apparaat te schuin staan kan de volgende methode wellicht niet afdoende zijn om dit te corrigeren. 1 Draai de voet aan de onderzijde tegen de klok in om deze te verwijderen. 2 Bevestig één van de meegeleverde ringen. Ring Voet 3 Bevestig de voet weer op de oorspron- kelijke positie. 4 Druk op de vier hoeken van het appa- raat om te controleren of het gewicht gelijkmatig over de vier voeten wordt verdeeld. Als één van de voeten onvast aanvoelt, bevestig dan een ring op de manier zoals hierboven toegelicht. De draaitafelarm balanceren en de volg- kracht aanpassen Anti-skatingknopContragewichtRing voor aanpassing volgkrachtMiddellijn 54NEDERLANDS 8 Draai het contragewicht zo dat de ring voor aanpassing van de volgkracht over- eenkomt met de volgkracht die voor het element wordt gespeciceerd. o De volgkracht van het meegeleverde element is 1,8 g. Draai dus tot 1.8 op de schaal van het contragewicht bij gebruik van het meegeleverde element.

o Draai naar rechts van 0 in de richting van 0.5 en 1.0. 9 Pas de anti-skatingdraaiknop aan. Start met deze knop ingesteld op dezelfde waarde als de volgkracht en pas dit tijdens het afspelen van een gram- mofoonplaat (pagina57) aan tot de positie waar de geluidsvolumes links en rechts in balans zijn. In de onderstaande afbeelding is de volgkracht 1,8 g.

LET OP Afhankelijk van de conditie van een grammofoonplaat kan het volume links en rechts ongelijk worden en kan overspringen optreden. Probeer in dergelijke gevallen de volgende aanpassingen te maken. Als het geluid terug springt (de naald springt terug) Draai de anti-skatingknop iets lager. Als het geluid naar voren springt (de naald springt naar voren) Draai de anti-skatingknop iets hoger. 1 Druk op de toets STANDBY/ON aan de achterkant van het apparaat om het in te schakelen. De armlift werkt niet als het apparaat op STANDBY staat. 2 Zet de anti-skatingdraaiknop op nul. 3 Druk op de toets ARM LIFT om de armlift omhoog te brengen. Verplaats vervolgens de draaitafelarm enigszins naar links. Als de armlift omhoog wordt gebracht, gaat de indicator in de toets ARM LIFT branden. 4 Druk op de toets ARM LIFT om de arm- lift omlaag te brengen. 5 Draai aan het contragewicht en stel dit zo in dat de draaitafelarm horizontaal is. o Laat de naald van het element geen contact maken met het apparaat. o Verwijder vóór het aanpassen de beschermkap van het element. 6 Breng de draaitafelarm terug in de oor- spronkelijke positie en plaats deze op de armhouder. 7 Draai aan de ring om de volgkracht aan te passen zodat de middellijn gelijk ligt met 0 op de schaal. o Draai alleen aan de ring. Zorg dat het contragewicht niet draait. De hoogte van de draaitafelarm aanpassen Volg de onderstaande handelingen om de hoogte van de draaitafelarm aan te passen als deze niet horizontaal is tijdens het afspelen van een grammofoonplaat na het vervangen van het element of de elementhouder. 1 Plaats een grammofoonplaat op de draaitafel en plaats de naald op buitenrand (aanloopgroef) van de grammofoonplaat. o Laat de draaitafelplateau niet draaien. 2 Plaats de meegeleverde 2,5-mm-inbus- sleutel in het gat van de hoogtestelschroef en draai deze tegen de klok in om de draaitafelarmvoet te ontgrendelen. Gat hoogtestelschroef Draaitafelarmvoet Voetstuk 3 Houd de draaitafelarmvoet vast en pas de hoogte aan om de arm horizontaal te stellen. o Zorg dat de draaitafelarm niet naar links of rechts beweegt bij het aanpassen van de hoogte. 4 Draai de inbussleutel met de klok mee om de draaitafelarmvoet weer te vergrendelen. Uitlijnpositie De draaitafelarmvoet kan naar links of rechts bewegen ten opzichte van het voetstuk. Stel de ijklijn (wit) op de draaitafelarmvoet in op de 5-markering op het voetstuk, alvorens deze te vergrendelen. 5 Speel de grammofoonplaat af en controleer of de draaitafelarm nu hori- zontaal is. 55Namen en functies van onderdelen

Draaitafelplateau Plaats grammofoonplaten gecentreerd op het draaitafelplateau.

Ring voor aanpassing volgkracht

Armhouder Deze houder houdt de draaitafelarm op zijn plaats.

Instelknop voor het toerental Selecteer het toerental dat op de grammofoonplaat wordt aangegeven. Het draaien stopt als dit op 0 wordt ingesteld.

Elementhouder Dit is een universeel type waarmee het element eenvou- dig kan worden vervangen.

Toets ARM LIFT Hiermee brengt u de draaitafelarm omhoog en omlaag. Druk op deze toets om de armlift omhoog te laten komen, waarbij de indicator in de toets oplicht. Druk hier opnieuw op om de armlift te laten dalen, waardoor de indicator stopt met branden. We adviseren het gebruik van de armlift om beschadi- ging van grammofoonplaten en naalden te voorkomen. Dit werkt veiliger en stabieler dan de naald met de hand plaatsen.

DC-ingang Voltooi eerst alle andere aansluitingen en sluit dan de meegeleverde netadapter op deze ingang aan. Controleer of de stekker van de netadapter in het stop- contact is gestoken. o Gebruik geen andere netadapter dan de meegeleverde.

Zorg dat het netsnoer wordt aangeslo- ten op een stopcontact dat het juiste voltage levert. Aansluiten op een stopcontact dat het verkeerde voltage levert, kan brand of elektrische schok- ken veroorzaken.

Houd de stekker vast als het snoer in het stopcontact wordt gestoken of eruit wordt getrokken. Trek nooit met kracht aan het netsnoer.

Trek de stekker uit het stopcontact als u het apparaat voor langere tijd niet gaat gebruiken.

Toets STANDBY/ON Druk op de toets STANDBY/ON om het apparaat in te schakelen of op standby te zetten. Aansluitingen

Aarde-aansluiting ( ) Gebruik de meegeleverde aardingskabel om deze aar- de-aansluiting op de aarde-aansluiting van bijvoorbeeld de versterker aan te sluiten. o Dit is geen elektrische aardbeveiliging. Als de luidsprekers duidelijk waarneembare ruis laten horen. Als er een aardingskabel is aangesloten op de aarde-aan- sluiting kan losmaken de ruis verminderen. Gebruik de methode (aangesloten/verwijderd) met de minste ruis.

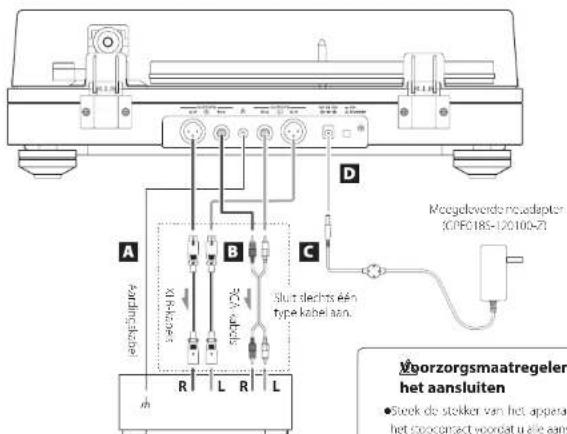

Analoge audio-uitgangen (L/R) Het signaal van het element wordt direct via de analoge audio-uitgangen (L/R) weergegeven. Gebruik deze bij aansluiting op een versterker of andere apparatuur met PHONO-ingangen. Aansluiten op de juiste PHONO-ingangen volgens het geïnstalleerde ele- menttype (MM of MC). Bij de PHONO-ingangen van sommige apparatuur kan mogelijk worden gekozen tus- sen gebruik met MM- of MC-ingangssignaal. Raadpleeg voor details de bedieningshandleiding van het betreffende apparaat. Gebruik de volgende kabeltypen voor aansluitingen. XLR: XLR-kabels (apart verkrijgbaar) RCA: RCA-kabels LRLR Sluit slechts één typekabel aan. Meegeleverde netadapter (GPE018S-120100-Z) Versterker of phono-versterker RCA-kabels XLR-kabels Aardingskabel

Voorzorgsmaatregelen voor het aansluiten o Steek de stekker van het apparaat niet in het stopcontact voordat u alle aansluitingen heeft voltooid. o Lees de handleidingen van de apparatuur waarmee u aansluitingen tot stand brengt zorgvuldig en volg de instructies op bij het realiseren van de aansluitingen. 56NEDERLANDS Grammofoonplaten afspelen 1 Druk op de toets STANDBY/ON aan de achterkant van het apparaat om het in te schakelen. 2 Open de stofkap langzaam.

Voortkom dat uw hand klem komt te zitten, bijvoorbeeld bij het openen en sluiten van de stofkap. 3 Plaats een grammofoonplaat op het draaitafelplateau. Gebruik bij het afspelen van een 45-toeren-single met een groot middengat de meegeleverde adapter. 4 Selecteer het toerental aangegeven op de plaat. Het toerental kan worden ingesteld op 33 1/3, 45 of 78 RPM (omwentelingen per minuut). 5 Druk op de toets ARM LIFT om de arm- lift omhoog te brengen. Als de armlift werkt, knippert de indicator. o U kunt zonder de armlift te gebruiken de draaita- felarm ook met de hand boven de grammofoonplaat brengen en de arm langzaam omlaag brengen om het afspelen te starten. 6 Breng de draaitafelarm naar de track die u wilt afspelen. Basisbediening 7 Druk op de toets ARM LIFT om de arm- lift omlaag te brengen. De draaitafelarm verlaagt langzaam tot de naald op de plaat terechtkomt en het afspelen begint. o Sluit de stofkap tijdens afspelen van een grammo- foonplaat. Hiermee wordt haperen door onbedoeld contact voorkomen en wordt externe geluidsdruk geblokkeerd, waardoor er minder snel bijgeluiden optreden.

Plaats niets op de stofkap. LET OP o Raak tijdens afspelen de draaitafelarm of de grammo- foonplaat niet aan. Hierdoor kan de punt van de naald beschadigen en kunnen er krassen op de grammofoonplaat komen. o Stop het draaien van het draaitafelplateau niet geforceerd tijdens afspelen. Omdat dit product geen draaitafel is die ontworpen is voor DJ’s (direct drive), kan hierdoor een defect ontstaan.Als het geluidsvolume te hoog is, kan tijdens het afspe-len van een grammofoonplaat feedback optreden. Als dit gebeurt, verlaag dan het volume van de versterker. Als het afspelen is voltooid 1 Als de naald de aoopgroef van de grammofoonplaat bereikt, gaat de armlift omhoog en stopt de draaitafel automatisch. De indicator in de toets ARM LIFT gaat branden. 2 Breng de draaitafelarm terug in de oor- spronkelijke positie. De draaitafel begint te draaien. 3 Draai de instelknop voor het toerental naar 0 om de draaitafel (grammofoon- plaat) te stoppen. Automatische armlift Na levering vanuit de fabriek is de automatische armlift ingeschakeld. Deze tilt de draaitafelarm op als de naald de afloopgroef bereikt.De automatische armlift uitschakelenDruk vijf seconden op de toets ARM LIFT tot de indicator in de toets twee keer knippert. o Druk nogmaals vijf seconden op de toets ARM LIFT om de functie in te schakelen. o Schakel de automatische armlift uit als een 7-inch EP of andere grammofoonplaat niet tot het einde wordt afgespeeld. 57Het element verwisselen Verwijder voor het verwisselen van het element eerst de ele-menthouder van de draaitafelarm. o Het element dat in het product is geïnstalleerd is een Ortofon 2M Red MM-element. o We adviseren om de beschermkap op het element te plaat- sen alvorens door te gaan.ElementhouderElementHouderaansluitingenSchroevenMoer (in het element) 1 Maak de aansluitingen van de elemen- thouder los van het element. 2 Maak de schroeven los en verwijder het element. 3 Maak het nieuwe element vast en draai de schroeven aan. o Gebruik schroeven die geschikt zijn voor het element.Zie de onderstaande illustratie voor de positie van de schroeven als deze worden bevestigd.52,8 ±0,5 mmOPMERKINGVolg om de bevestigingspositie van het element nauw-keuriger aan te passen de handelingen in het volgende gedeelte “Elementuitlijning (aanpassing overhang)”. 4 Sluit de aansluitingen van de elemen- thouder aan op het element. o De signalen en kleuren van de elementaansluitingen worden hieronder weergegeven.Signaal KleurLinker kanaal + WitLinker kanaal − BlauwRechter kanaal + RoodRechter kanaal − Groen 5 Balanceer de draaitafelarm en pas de volgkracht aan. Volg de aanwijzingen in “De draaitafelarm balanceren en de volgkracht aanpassen” op pagina54. Stofkap De stofkap bevestigen ScharnierHoofdapparaatStofkap 1 Steek de scharnieren volledig in de scharnierhouders aan de linker en rech- ter achterkant van het hoofdapparaat. 2 Breng de bovenkanten van de scharnie- ren op één lijn met de scharnierhouders van de stofkap en schuif deze erin. o Sluit de stofkap tijdens afspelen. Hiermee wordt haperen door onbedoeld contact voorkomen en wordt externe geluidsdruk geblokkeerd, waardoor er minder snel bijgeluiden optreden. o Niet openen of sluiten als er een grammofoonplaat wordt afgespeeld.Hierdoor kan de naald bijvoorbeeld gaan haperen. o Houd de kap zoveel mogelijk gesloten om stof te weren. De stofkap verwijderen Houd de stofkap aan beide kanten vast en wil deze langzaam omhoog om te verwijderen uit de scharnieren van het appa-raat. Verwijder vervolgens de scharnieren van de stofkap. De stofkap openen en sluiten OpenenHoud de voorkant van de stofkap vast en heel deze voorzichtig open totdat hij stuit.De stofkap blijft in deze positie openstaan.SluitenLaat de stofkap voorzichtig zakken tot deze is gesloten.

Zorg dat uw vingers niet beklemd raken, bijvoorbeeld bij het openen en sluiten van de stofkap. Opmerking over draaitafelnaalden o Als de naald vervormd (beschadigd) raakt, kunnen de groe- ven niet meer correct worden afgetast. Behandel naalden voorzichtig, omdat een vervormde naald grammofoonpla-ten kan beschadigen en defecten kan veroorzaken. o Gebruik altijd een in de handel verkrijgbare naaldreiniger om de naald te reinigen. Gebruik van andere reinigingsmid-delen om een naald te reinigen kan de naald beschadigen. De naald vervangen Als de punt van de naald versleten raakt, wordt het geluid niet alleen slechter, maar kan dit ook schade aan de grammofoon-platen opleveren. Vervang de naald na ongeveer 1000uur speeltijd door een type dat door ons wordt geadviseerd.Het element dat in het product is geïnstalleerd is een Ortofon 2M Red MM-element.Bij normaal gebruik moet de naald van de 2M Red ongeveer elke 1000uur worden vervangen. Koop een in de handel ver-krijgbare 2M Red vervangingsnaald. o Volg voor vervanging de instructies in de handleiding van de vervangende naald.LET OP o Schakel het apparaat op standby alvorens de naald te vervangen, omdat er zich hierbij luide geluiden kunnen voordoen. o Zorg dat u uw hand niet bezeert of het apparaat beschadigt. o Pas op dat kinderen niet per ongeluk naalden inslikken. o Bedenk dat vervormde naalden, bijvoorbeeld veroorzaakt door onjuist gebruik of een externe oorzaak, niet onder de garantie vallen. 58NEDERLANDS Gebruik bij het monteren van een nieuw element of kop op de TN-5BB het element-uitlijnsjabloon (Cartridge Alignment Gauge) om de elementbevestigingspositie aan te passen en volgfouten te minimaliseren.Element-uitlijnsjabloon overzichtGebruik het bij dit product geleverde sjabloon of download de PDF van onze website (https://teac.jp/int/product/tn-5bb/) en druk het af op de originele grootte.Maak na het afdrukken voorzichtig een opening voor de draai-tafelas of gebruik een hobbymes om een kruis in het gat van de draaitafelas op het sjabloon te maken.LET OP o Druk af op fotopapier, glossy papier of ander papier met een glad oppervlak om te zorgen dat de naald niet vast komt te zitten en er schade ontstaat. o Controleer na het afdrukken van de PDF of de afstand tus- sen het midden van de asgat en B exact 60 mm is. Als deze afstand onjuist is, is er niet op werkelijke grootte afgedrukt en kan deze afdruk niet worden gebruikt om het element op de juiste positie te bevestigen.Opening voor draaitafelasControleer of de lengte 60 mm is.Verticale hulplijn Verticale hulplijnOPMERKING o De verticale en horizontale lijnen zijn hulplijnen. o De afstand vanaf het centrale draaipunt van de draaitafelarm (armdraaipunt) naar het midden van de grammofoonplaat wordt de “afstand as tot draaipunt” genoemd. De afstand vanaf het armdraaipunt tot de elementnaald wordt “effec-tieve lengte” genoemd. Het verschil tussen deze twee is de overhanglengte. Alleen de overhanglengte wordt ingesteld met de basisaanpassing van het element. Met het aanpas-singsgereedschap kan de bevestigingspositie en -hoek van het element nauwkeuriger worden aangepast, zodat een configuratie kan worden gerealiseerd die volgafwijkingen nog beter kan onderdrukken. Toelichting bevestiging element Bevestig het element tijdelijk op de positie zoals behandeld in het vorige gedeelte “Het element verwisselen”.Verplaats bij het aanpassen van de elementpositie het element langs de schroefgaten, uitgelijnd met de centrale as van de cantilever en elementhouder. (Zie de onderstaande illustratie.)Centrale asd: naar buiten, e: naar binnen o De zijkanten van het element en de cantilever kunnen zich mogelijk niet parallel bevinden, als gevolg van afzonderlijke verschillen. Hier kan een kleine helling ontstaan, maar dit kan niet worden genegeerd bij het aanpassen, dus lijn de centrale as uit op die van de cantilever. o Om nauwkeurige aanpassing van de elementpositie moge- lijk te maken, draait u de schroeven die het element aan de elementhouder bevestigen gedeeltelijk vast, om het element tijdelijk op zijn plaats te houden. Als de schroeven te vast worden gedraaid kan de elementpositie niet meer worden aangepast. 1 Plaats het uitlijnsjabloon zodanig op de draaitafel dat de draaitafelas door de asopening steekt. 2 Beweeg het uitlijnsjabloon en de draai- tafelarm om de positie te vinden waar de verticale lijn door punt A en de cen- trale as van de elementhouder elkaar liggen. Elementuitlijning (aanpassing overhang) 3 Pas de bevestigingspositie van het ele- ment nauwkeurig aan, zodat de punt van de naald en punt A op dezelfde positie zijn. Raadpleeg “Toelichting bevestiging element” voor de relatie tussen de posities van het element en de elementhouder. 4 Beweeg het element-uitlijnsjabloon en de draaitafelarm om de punt van de naald op de positie van punt B te krijgen. 5 Als de elementhouder zich parallel bevindt aan de hulplijn gaat u door met de volgende stap. Als de elementhouder zich niet parallel bevindt, herhaal dan de aanpassing vanaf stap 2 volgens de onderstaande afbeelding. De overhang is te groot.Verplaats het element naar binnen.De overhang is te klein.Verplaats het element naar buiten. 6 Draai de schroeven stevig vast en zorg dat de elementpositie niet verandert. 7 Balanceer de draaitafelarm en pas de volgkracht aan. Volg de aanwijzingen in “De draaitafelarm balanceren en de volgkracht aanpassen” op pagina54. 59Problemen oplossen Als u een probleem met dit apparaat ervaart, controleer dan eerst de volgende onderdelen alvorens service aan te vragen. Er kan ook een andere oorzaak voor het probleem zijn dan dit apparaat. Controleer ook of de aangesloten apparaten op de juiste manier worden gebruikt.Als het nog steeds niet correct werkt, neem dan contact op met de leverancier waar u het apparaat heeft gekocht.Het apparaat gaat niet aan. e Controleer of de netadapter in het stopcontact is gesto- ken. Druk vervolgens op de toets STANDBY/ON om het apparaat in te schakelen (pagina56).Geluidsvolume is laag. e Controleer de aansluitingen (pagina56).Aansluiten op de juiste PHONO-ingangen volgens het geïnstalleerde elementtype (MM of MC). Bij de PHONO-ingangen van sommige apparatuur kan mogelijk worden gekozen tussen gebruik met MM- of MC-ingangssignaal. Raadpleeg voor details de bedienings-handleiding van het betreffende apparaat.Afspelen is niet mogelijk; er is ruis te horen. e Verwijder de beschermkap van het element. e Reinig de naald (pagina58). e Als de naald is versleten, vervang deze dan. e Plaats dit apparaat zover mogelijk van TV’s, magnetrons en andere apparatuur die elektromagnetische golven uitzendt.Er is ruis te horen als er een opname wordt afgespeeld. e Er kan ruis optreden als de volgkracht hoger is dan voor het element wordt opgegeven. Pas de volgkracht opnieuw aan naar de opgegeven waarde (pagina54).De toonhoogte is niet correct. e Stel het toerental (RPM) in zoals op de grammofoonplaat aangegeven (pagina57).Het geluid hapert. e Trillingen kunnen haperingen veroorzaken. Plaats dit apparaat op een stabiele locatie. e Als de plaat verontreinigd is, veeg deze dan schoon. e Gebruik geen grammofoonplaten met krassen. e Balanceer de draaitafelarm en pas de volgkracht opnieuw aan (pagina54).Als de volgkracht lager is dan voor het element aanbevo-len, kan het geluid sneller gaan haperen. e Bevestig dat de draaitafelarm niet in contact komt met de armlift (pagina60). De armlift aanpassen De hoogte van de armlift van dit apparaat is gekalibreerd voor het meegeleverde element.Als het element wordt vervangen door een ander kan de naald mogelijk de grammofoonplaat niet raken als de armlift omlaag wordt gebracht, of kan de naald mogelijk niet ver genoeg omhoog worden gebracht van de grammofoonplaat als de armlift omhoog wordt gebracht. Pas in dergelijke gevallen de hoogte van de armlift aan. De hoogte van de armlift controleren Controleer de volgende situaties aan de binnen- en buitenrand van de grammofoonplaat.Er is ruimte tussen de draaitafelarm en de armlift als de armlift omlaag wordt gebracht. o Als de draaitafelarm contact maakt met de armlift, vermin- der dan de hoogte van de armlift.De naaldpunt komt los van de grammofoonplaat als de armlift omhoog wordt gebracht. o Als de elementnaald contact maakt met de grammofoon- plaat, maak de hoogte van de armlift dan groter. De hoogte van de armlift wijzigen De hoogte van de armlift is gefixeerd met de schroef die in de onderstaande illustratie wordt getoond.Gat hoogtestelschroef 1 Plaats de meegeleverde 1,5mm inbussleutel in het gat van de hoog- testelschroef en draai deze tegen de klok in om de schroef los te maken. 2 Stek na het aanpassen van de hoogte van de armlift de inbussleutel in het gat van de hoogtestelschroef en draai deze met de klok mee om de positie van de armlift te borgen. o De verticale beweging van de armlift kan niet wor- den aangepast. 3 Volg na het aanpassen van de hoogte van de armlift de vorige instructies op om de hoogte opnieuw te controleren. 60NEDERLANDS Specificaties Algemeen Vermogen netadapter Ingang............................. AC 100–240 V, 50–60 Hz Vermogen ..................... DC 12,0 V, 1,0 A, 12,0 W max. Opgenomen vermogen Standby

0,3 W of minder Aan (33, 45, 78).............................. 2,0 W of minder Gewicht................................................ 10,5kg Temperatuurbereik voor gebruik ..................5 °C tot 35 °C Afmetingen (B × H × D, inclusief uitstekende delen) Stofkap gesloten: .............450 mm × 148 mm × 351 mm Stofkap open: .................450 mm × 420 mm × 410 mm Stofkap verwijderd: ...........450 mm × 135 mm × 351 mm (als de draaitafelarm op de hoogste stand staat) o Prestatiegegevens zijn gespecificeerd bij 20 °C. Meegeleverde accessoires 45 RPM adapter × 1 Contragewicht × 1 Elementhouder × 1 Ortofon 2M Red (MM-element), geïnstalleerd Draaitafelplateau × 1 Platte snaar × 1 Poeliekap × 1 Stofkap × 1 Scharnieren × 2 Ringen voor aanpassen voethoogte × 4 Inbussleutel voor aanpassen armhoogte (2,5mm) × 1 Inbussleutel voor aanpassen armlifthoogte (1,5 mm) × 1 RCA audiokabel × 1 Aardingskabel × 1 Netadapter (GPE018S-120100-Z) × 1 Element-uitlijnsjabloon (Cartridge Alignment Gauge) × 1 Gebruikershandleiding (dit document) × 1 o Zie pagina83 voor informatie over de garantie. o Specificaties en uiterlijk kunnen worden gewijzigd zonder voorafgaande kennisgeving. o Gewicht en afmetingen zijn benaderingen. o Afbeeldingen in deze gebruikershandleiding kunnen enigs- zins afwijken van de productiemodellen. Draaitafelplateau Aandrijving ... Hoogwaardige aandrijfsnaar met rotatiedetectie Motor.......................................Gelijkstroommotor Toerental........................... 33 1/3 rpm, 45 rpm, 78 rpm Wow en flutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,1 % of minder Draaitafelplateau......................... Acryl, 30cm diameter Element Type ....................................................... MM Uitgangsvoltage ........................ 5,5 mV (1 kHz, 5cm/s) Volgkracht ................................................ 1,8 g Gewicht element.......................................... 7,2 g Inclusief gewicht elementhouder 10 g (inclusief schroeven, moeren en bedrading) o De levensduur van een naald is afhankelijk van de gebruiks- condities, maar bedraagt meestal ongeveer 1000 uur. o Type vervangende naald: Ortofon 2M Red Draaitafelarm Type arm............ Draaitafelarm met S-vorm en vaste balans Effectieve armlengte .................................. 223 mm Geschikt gewicht element............................. 4,0–13 g 14–23 g (met de meegeleverde elementhouder) Overhang ...............................................18 mm Aanpassingsbereik armhoogte ................ ongeveer 6 mm Analoge audio-uitgangen Aansluitingen .................. XLR-aansluitingen (1 paar L/R) RCA-aansluitingen (1 paar L/R)
