BRUKSANVISNING TN5BB TEAC

OBS: FÖR ATT MINSKA RISKEN FÖR ELSTÖTAR TA INTE BORT SKYDDET (ELLER BAKSIDAN). INGA DELAR INUTI SOM ANVÄNDAREN KAN REPARERA. LÅT KVALIFICERADE SERVICETEKNIKER UTFÖRA ALLT SERVICEARBETE. Den lysande lampan med pilsymbol inom en liksi-dig triangel är avsedd för att varna användaren för närvaro av oisolerad ”farlig spänning” inom produk-tens hölje som kan ha en betydande storlek för att skapa risk för elstötar för personer. Utropstecknet inom den liksidiga triangeln är avsedd till att varna användaren för närvaro av viktiga drift- och underhållsanvisningar (service) i handboken som medföljer enheten. VARNING: FÖR ATT MINSKA RISKEN FÖR BRAND ELLER ELSTÖTAR, UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT. FÖRSIKTIGHET o Ta inte bort det externa höljet eller skåpet för att utsätta elektroniken. Det finns inga delar inuti som användaren kan reparera. o Om du upplever problem med denna produkt skall du kon- takta butiken där du köpte enheten för service. Använd inte produkten tills den har reparerats. o Användning av kontroller eller justering eller prestanda av procedurer annat än som specificeras här kan leda till farlig utsättning för strålning.1) Läs dessa anvisningar.2) Behåll dessa anvisningar.3) Följ alla varningar.4) Följ alla anvisningar.5) Använd inte enheten nära vattnet.6) Rengör den endast med en torr trasa.7) Blockera inga ventilationsöppningar. Installera i enlighet med tillverkarens anvisningar.8) Installera den inte i närheten av värmekällor som element, värmeblock, kaminer eller andra enheter (inklusive förstär-kare) som producerar värme.9) Gör inte emot säkerhetsanordningen med polariserad kontakt eller jordningskontakt. En polariserad kontakt har två blad, en bredare än den andra. En jordningskontakt har två blad och en tredje jordningspinne. Den breda bladen eller den tredje pinnen r där för din säkerhet. Om den med-följande kontakten inte passar till ditt uttag, prata med en elektriker för att byta det gamla uttaget.10) Skydda strömkablar från att böjas eller spricka främst i när-heten av kontakter, vanliga fästen i punkten där de kommer ut från enheten.11) Använd endast tillbehör/accessoarer som specificeras av tillverkaren.12) Använd endast tillsammans med vagnen, ståndet, trefoten, bricka eller bordet som specificeras av tillverkaren eller som säljs med enheten. Om det används en vagn, var försiktig när du flyttar vagnen/enheten i kombination för att undvika skador vid vältning.13) Koppla från denna enhet med åskan eller om du inte använder den över en längre tid.14) Låt service utföra av kvalificerad servicepersonal. Service behövs när enheten har på något sätt skadats som till exempel att strömsladden- eller kontakten är skadad, att det har spillts ut vätska eller om det har fallit i föremål i enheten, enheten har varit utsatt för regn eller fukt, funge-rar inte normalt eller har tappats. o Apparaten drar nominella icke-operativ ström från vägguttaget med dess POWER eller STANDBY/ON-knappen inte i ON-läge. o Nätkontakten används som frånkopplingsenhet och frånkopplingsenheten ska vara driftsduglig. o Försiktighet bör iakttas vid användning av öronsnäckor eller hörlurar med produkten eftersom överdrivet ljud-tryck (volym) från öronsnäckor eller hörlurar kan orsaka hörselskador. FÖRSIKTIGHET o Utsätt inte denna apparat för dropp eller stänk. o Ställ inga föremål som innehåller vätska, t.ex. vaser, på apparaten. o Installera inte apparaten i ett slutet utrymme såsom en bokhylla eller liknande. o Apparaten ska placeras tillräckligt nära vägguttaget så att du lätt kan nå nätsladden när som helst.Modell för EuropaProdukten uppfyller kraven i EU-direktiv och andra regleringar från Kommissionen. För kunder i Europa Kassering av elektrisk och elektronisk utrustning och batterier och/eller ackumulatorera) Alla elektriska/elektroniska produkter och förbrukade batterier/ackumulatorer bör kasseras separat från hus-hållsavfall, helst via insamlingsanläggningar som bestämts av regeringen eller lokala myndigheter.b) Genom att kassera elektriska/elektroniska produkter och förbrukade batterier/ackumulatorer på rätt sätt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön.c) Felaktig kassering av avfall från elektriska/elektroniska produkter och batterier/ackumulatorer kan få allvarliga effekter på miljön och människors hälsa. Detta på grund av förekomsten av farliga ämnen i utrustningen.d) Symboler som visar en överstruken soptunna indikerar att elektrisk/elektronisk utrustning och batterier/ackumulatorer måste samlas och kasse-ras separat från hushållsavfallet.Om ett batteri eller ackumulatorn innehåller mer än de specificerade värdena av bly (Pb), kvicksilver (Hg) och/eller kadmium (Cd) enligt definitionen i batteridirektivet (2006/66/EG, 2013/56/EU), kommer de kemiska symbolerna för dessa element visas under WEEE symbolen.e) Återlämnings- och insamlingssystem finns tillgängliga för slutanvändare. För mer detaljerad information om avfalls-hantering av gammal elektrisk/elektronisk utrustning och förbrukade batterier/ackumulatorer, var god kontakta din kommun, renhållningsverket eller den butik där du köpte utrustningen. Pb, Hg, Cd 62SVENSKA Före användning Underhåll Om enhetens yta blir smutsig, torka av den med en mjuk trasa eller använd utspädd och mild, flytande tvål. Låt enhetens yta torka helt innan du använder enheten. o Använd inte kemiska rengöringstrasor, förtunnare eller lik- nande ämnen, eftersom de kan skada enhetens yta.

OBSERVERA För säkerhets skull dra ut nätsladden ur nätuttaget före rengöring. Använda TEAC Global Site Du kan ladda uppdateringar för denna enhet från TEAC Global Site: https://teac-global.com/ Under TEACs ”Downloads”-avsnitt, klicka på det önskade språ- ket för att öppna nedladdningssidan för det språket. Innehåll

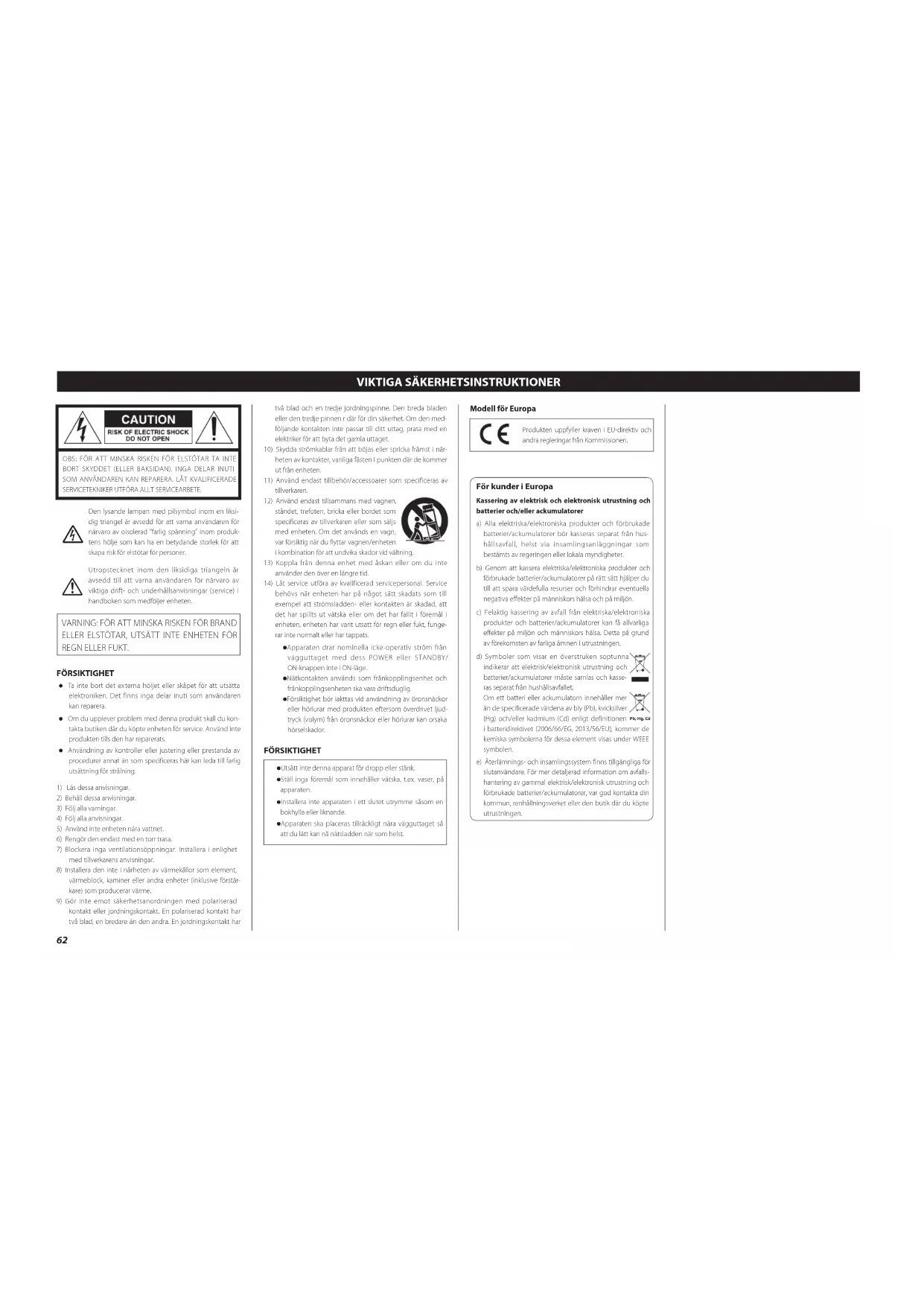

VIKTIGA SÄKERHETSINSTRUKTIONER..........................62

• Före användning p. 63
• Hantera skivor p. 63
• Förbereda skivspelaren p. 64
• Anslutningar p. 66
• Namn och funktion på enhetens delar p. 66
• Grundläggande användning p. 67
• Dammskydd p. 68
• Anmärkning om skivnålar p. 68
• Byta patron p. 68
• Patroninställning (justering av överhänget) p. 69
• Justera armlyften p. 70
• Felsökning p. 70
• Specifikationer Tack för att du har valt TEAC. Läs noggrant denna bruksanvisning, för att få ut enhetens bästa prestanda. Efter att du har läst den, vänligen spara den på en säker plats för framtida bruk. Företagsnamn, produktnamn och logotyper i detta dokument är varumärken eller registrerade varumärken som tillhör sina respektive ägare. Medföljande tillbehör Kontrollera lådan för att vara säker på att den innehåller all medföljande tillbehör nedan. Vänligen kontakta butiken där du köpte enheten om något av dessa tillbehör saknas eller har skadats under transporten. Försiktighetsåtgärder för användning o Placera inget på dammskyddet. Föremål på skyddet skulle kunna orsaka buller på grund av vibrationer eller falla ner, framför allt vid uppspelning. o Undvik att placera enheten i direkt solljus, nära till värmekäl- lor eller i liknande förhållanden. Placera inte enheten på en förstärkare eller annan utrustning som kan generera värme som överskrider driftstemperaturnivån av denna enhet. Om du gör så, kan det komma till missfärgningar, deformering och fel funktion. o Eftersom enheten kan bli varm vid bruk, låt det alltid vara tillräckligt plats runt den, så att den kan ventilera. När du installerar den här enheten, lämna lite utrymme (minst 20cm) mellan enheten och andra enheter och väggar för att möjliggöra god värmeavledning. När du placerar den i en hylla, lämna till exempel minst 35cm öppet ovanför och 10cm öppet bakom. Underlåtenhet att tillhandahålla dessa luckor kan orsaka att värme alstras inuti och orsaka brand. o FLYTTA INTE ENHETEN UNDER UPPSPELNINGEN. Skivan roterar medan uppspelning. Lyft eller flytta inte enheten under uppspelningen. Detta skadar väldigt mycket gram- mofonskivan, nålen, patronen eller enheten. o Innan du omplacerar eller flyttar på enheten, skall du alltid ta ut skivan. Om du flyttar enheten med en grammofonskiva på skivtallriken, skulle grammofonskivan, nålen eller patro- nen kunna skadas och orsaka felfunktion. o Spänningen som försörjer enheten skall matcha spänningen som står på den bakre panelen. Om du tvivlar angående detta, kontakta en elektriker. Hantera skivor Hålla skivor När du håller en skiva eller tar ut den från sitt omslag, undvik att röra räfflorna genom att hålla skivan vid dess etikett och kanten med en hand eller genom att hålla den vid dess kant med båda händer. Etikett Räfflor Yttre kant Rengöring o Fingeravtryck eller damm på en skiva kan orsaka buller och ljudet kan hoppa samt kan skivan skadas och även nålen. Använd en separat inköpt skivrengörare för att rengöra skivor. Använd inte en förtunnare eller något annat än en skivrengörare. Sådana kemikalier kan skada skivans yta. o Om du använder en skivrengörare, torka av skivan yta i kretsrörelse, genom att följa räfflorna. Försiktighetsåtgärder o Lämna inte skivorna på platser där de utsätts för direkt solljus eller på väldigt varma och fuktiga platser. Om du lämnar en skiva under sådana omständigheter under en längre tid, kan leda till böjning av skivan, mögeltillväxt eller andra skador. o Lägg inte flera skivor på varandra eller placera inte tunga objekt på dem. Lämna inte heller skivor i ett hörn för en längre tidsperiod. De skulle kunna bli skeva eller skadade på ett annat sätt. o Låt inte hårda objekt direkt röra vid ljudräfflorna. Det skulle kunna orsaka repor. o När du har spelat klart en skiva, placera den alltid tillbaka i sitt omslag för lagring. Om du lämnar skivor oskyddade, kan de bli skeva eller repiga. o Använd inte spruckna skivor. 63Förbereda skivspelaren Håll enheten i vänteläge medan du konfigurerar ( p. 71

på sida66). 1 Dynor har fästs vid tonarmen för användning under transport. Avlägsna dem i pilens riktningar. Dyna för transportDyna för transport 2 Placera enheten på en plan yta. Placera den på en platta yta, så att skivan kan spåras korrekt. 3 Installera skivtallriken. Justera skivtallriken till mellanhandtaget och installera den. o Placera den stora sidan av hålet ned.CenterhandtagSkivtallrik 4 Linda bältet runt motorremskivan. Linda den medföljande plattremmen runt utsidan av skiv-tallriken och linda redan remmen runt motorremskivan. o Var försiktigt att gummit inte vrids. o Vrid med skivtallriken flera gånger för att kontrollera att plattremmen sitter säkert.MotorremskivaPlattrem 5 Installera remskivans skydd. Förena den lilla utskärningen i remskivans skydd med den lilla utsprången på remskivan som det visas på bilden nedan. Om dess inte är förenade, kommer remskivan-skyddet att luta.Remskivaskydd 6 Installera motvikten. Placera motvikten över änden av tonarmen och tryck in den försiktig när du vrider med den för att bifoga den. o När motvikten kan flyttas mot lagret är installationen klar.Motvikt 7 Installera tonarmsskalet. Placera tonarmsskalet på änden av tonarmen och vrid med muttern för att säkra den på plats.Tonarmsskal Mutter Bekräfta att den sitter jämnt och är fininställd För att bekräfta att skivspelaren är placerad jämnt, rekommen-derar vi att till exempel använda en kommersiellt tillgänglig utjämningsenhet för skivspelare. Om skivspelaren inte är jämn, följ procedurerna nedan, om hur du justerar fötternas höjd för att jämna ut enheten. o Om lutningen är för stor, kommer kanske den följande metoden inte kunna rätta till den. 1 Vrid med foten på den låga sidan moturs för att ta bort den. 2 Bifoga en av de medföljande brickor. Bricka Fot 3 Sätt fast foten i ursprunglig position igen. 4 Tryck ned de fyra hörnen på enheten för att bekräfta att vikten fördelas jämnt på alla fyra fötter. Om en av fötterna är vinglig, montera dit ett underlägg som det förklaras ovan och justera dess höjd. Balansera ut tonarmen och justera spårningskraften Anti-skak-rattMotviktJusteringsring för spårningskraftMittlinje 1 Tryck på STANDBY/ON-knappen på bak- sidan av enheten för att sätta på den. Armlyften fungerar inte om strömmen är i STANDBY. 64SVENSKA 8 Vrid med motvikten, så att justeringring- ens skala för spårningskraften matchar spårningskraften som speciceras för patronen. o Spårningskraften av den medföljande patronen är 1,8g. Vrid den till 1.8 på motviktsskalan, när du använder den medföljande patronen.

o Vrid den från 0 i riktning av 0.5 och 1.0. 9 Justera anti-skak-ratten. Börja med att ställa in samma värde som för spårnings- kraften och justera det under uppspelning av en skiva (sida67) till det värde då de vänstra och högra ljudvo- lymerna är i balans. På bilden nedan är spårningskraften 1,8 g.

GIV AKT Beroende på tillståndet på en skiva kan vänster-högra volymbalansen bli ojämn och hoppning kan uppstå. I sådana fall försök göra följande justeringar. Om ljudet hoppar bakåt (nålen hoppar bakåt) Sänk inställningen för anti-skak lite med anti-skak-ratten. Om ljudet hoppar framåt (nålen hoppar framåt) Öka inställningen för anti-skak lite med anti-skak-ratten. 2 Ställ in anti-skak-ratten till noll. 3 Använd ARM LIFT-knapp för att höja armlyften. Sedan ytta tonarmen lite till vänster. När armlyften är upplyft tänds indikatorlampan i ARM LIFT-knappen. 4 Använd ARM LIFT-knapp för att sänka armlyften. 5 Vrid med motvikten och justerade den att tonarmen är vågrät. o Var försiktigt att nålen inte kommer i kontakt med enheten. o Ta bort skyddshättan från patronen innan du justerar den. 6 Sätt tonarmen till dess originalposition och plats den på tonarmhållaren. 7 Vrid med justeringsringen för spår- ningskraften, så att mittlinjen står på 0 på skalan. o Vrid endast med ringen. Var försiktigt att motvikten inte vrids. Justera tonarmens höjd Följ proceduren nedan för att justera tonarmens höjd, om den inte är jämn när en skiva spelas upp, efter att du har bytt patro- nen eller tonarmsskalet. 1 Lägg en skiva på skivtallriken och sätt nålen i kanten av skivan. o Låt inte skivtallriken rotera. 2 Sätt i den medföljande 2,5-mm-insex- nyckel till skruvhålen för höjdjustering och vrid med den moturs för att låsa upp tonarmens bas. Skruvhål för höjdjustering Tonarmbas Sockel 3 Håll tonarmens bas och justera höjden för att göra tonarmen jämn. o Var försiktigt att du inte låten tonarmen flyttas till höger eller till vänster när du justerar höjden. 4 Vrid med insexnyckeln medurs för att låsa tonarmens bas. Justeringsposition Denna tonarmsbas kan flyttas till vänster och höger i rela- tion till sockeln. Förena ledaren (vit) på tonarmens bas med märket 5 på sockeln innan du låser den. 5 Spela upp skivan och kontrollera att tonarmen är jämn nu. 65Namn och funktion på enhetens delar

Skivtallrik Lägg skivor i mitten på skivtallriken.

Justeringsring för spårningskraft

Tonarmhållare Stativet håller tonarmen på plats.

Ratt för inställning av rotationshastighet Välj rotationshastigheten som indikeras på skivan som skall spelas upp. Rotationen kommer att stoppa när den är inställd till 0.

Tonarmsskal Detta är en universell typ som tillåter att patronen ändras enkelt.

ARM LIFT-knapp Använd för att höja och sänka tonarmen. Tryck på den här knappen för att lyfta armlyften, tända indikatorlampan i knappen. Tryck igen för att sänka arm- lyften och därmed släcka indikatorn. Vi rekommenderar att använda armlyften för att förhindra att skivor och nålar skadas, och för att det är säkrare och mer exakt än att göra det med fingret.

DC-ingångskontakt Efter att du har slutfört alla andra anslutningar, anslut den medföljande nätadaptern till denna kontakt. Bekräfta att strömkontakten av nätadaptern är ansluten till strömuttaget. o Använd inte en annan nätadapter än den som medföljde.

Var noga med att ansluta nätsladden till ett eluttag som levererar rätt spänning. Anslutning till ett uttag som levererar fel spänning skulle kunna orsaka brand eller elektrisk chock.

Håll stickkontakten när du ansluter den till ett eluttag eller drar ut den. Dra eller ryck aldrig i nätsladden.

Koppla från nätsladden från uttaget om du inte skall använda enheten över en längre tidsperiod.

STANDBY/ON-knapp Tryck på STANDBY/ON-knappen för att sätta på enheten eller sätta den i vänteläget. Anslutningar

Jordkontakt ( ) Använd den medföljande jordkabeln för att till exem- pel ansluta denna jordkontakt till jordkontakten på förstärkaren. o Denna är INTE elsäkert jordad. Om bullret från högtalarna är misstänksamt Om en jordkabel är ansluten till enhetens jordterminal och du kopplar bort den, kan bullret reduceras. Använd metoden (ansluten/inte ansluten) som har det minsta bullret.

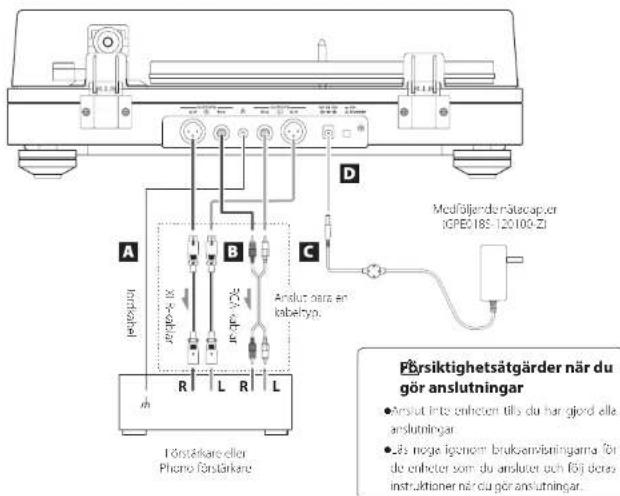

Analog ljudutgångskontakter (L/R) Patronsignalen matas direkt ut genom de analoga ljudut- gångskontakter (L/R). Använd dessa när du ansluter till en förstärkare eller annan utrustning som har PHONO-ingångskontakter. Anslut de respektive PHONO-ingångskontakterna i enlighet med den patron som sitter i (MM eller MC). PHONO-ingångskontakter på viss utrustning kan ställas in för användning med antingen MM- eller MC-inmatningstyp. För detaljer, se användarhandboken för enheten som du använder. Använd de följande kablar för anslutningarna. XLR: XLR-kablar (säljs separat) RCA: RCA-kablar LRLR Anslut bara en kabeltyp. Medföljande nätadapter (GPE018S-120100-Z) Förstärkare eller Phono-förstärkare RCA-kablar XLR-kablar Jordkabel

Försiktighetsåtgärder när du gör anslutningar o Anslut inte enheten tills du har gjord alla anslutningar. o Läs noga igenom bruksanvisningarna för de enheter som du ansluter och följ deras instruktioner när du gör anslutningar. 66SVENSKA Spela upp skivor 1 Tryck på STANDBY/ON-knappen på bak- sidan av enheten för att sätta på den. 2 Öppna försiktigt dammskyddet.

Var försiktig att du inte klämmer din hand när du t. ex. öppnar och stänger dammskyddet. 3 Lägg en skiva på skivtallriken. När du spelar 45 RPM enskilda skivor med stora hål, använd den medföljande adaptern. 4 Välj rotationshastighet som anges på skiva. Rotationshastigheten kan ställas in på 33 1/3, 45 eller 78RPM. 5 Använd ARM LIFT-knapp för att höja armlyften. Indikatorlampan blinkar när armlyften är i rörelse. o Du kan även lyfta upp tonarmen manuellt från skivan utan att höja armlyften och sedan försiktigt sänka ned tonarmen och starta uppspelningen. 6 Flytta tonarmen till spåret där du vill starta uppspelningen. Grundläggande användning 7 Använd ARM LIFT-knapp för att sänka armlyften. Tonarmen sänker långsamt till nålen rör vid skivan och uppspelningen börjar. o Stäng dammskyddet under uppspelningen av en skiva. Detta förhindrar att skivan hoppar på grund av oavsiktlig kontakt och blockerar det externa ljud-trycket, vilket för att buller inte uppstår så ofta.

Placera inte något på skivspelarens dammskyddet. GIV AKT o Medan uppspelning, rör inte vid tonarmen eller den skivan. Om du gör så, kan det skada nålspetsen och orsaka repor på skivan. o Stoppa inte skivtallrikens rotation under uppspelning med våld. Eftersom denna produkt inte är en skivspelare som är designad för DJs (direkt drivning), skulle något som detta orsaka felfunktion.Medan skivan spelas upp, kan det komma till återkoppling, om volymen är för hög. Om detta händer, sänk förstärkarens volymen. När uppspelningen avslutas 1 När nålen har tagit sig genom skivan, höjs armlyften och skivspelaren stoppas automatisk. Indikatorlampan i ARM LIFT-knappen tänds. 2 Sätt tillbaka tonarmen till dess originalposition. Skivspelaren börjar snurra. 3 Vrid med ratten för rotationshastighet till 0 för att stoppa skivspelaren (skivan). Automatisk armlyft När skivspelaren levereras från fabrik är den automatiska arm-lyften aktiverad, som lyfter tonarmen när nålen har tagit sig genom skivan.Inaktiverar den automatiska armlyftenTryck på ARM LIFT-knappen i fem sekunder tills indikatorlampan i knappen blinkar till två gånger. o Tryck på ARM LIFT-knappen i fem sekunder för att aktivera funktionen igen. o Inaktivera den automatiska armlyften om en 7-tums EP eller en annan skiva inte spelas helt till slut. 67Byta patron För att byta patron, ta först bort tonarmsskalet från tonarmen. o I produkten sitter en MM-patron av typ Ortofon 2M Red. o Vi rekommenderar att du sätter på skyddet på patronen innan du fortsätter.TonarmsskalPatronSkalkopplingSkruvarMutter (inuti patronen) 1 Koppla från skalkopplingens terminal från patronen. 2 Lossna skruvar och ta bort patronen. 3 Sätt in ny patron och dra åt skruvarna. o Använd skruvar som passar till patronen.Se bilderna nedan, vilken position skruvarna skall ha när de är monterade.52,8 ±0,5 mmNOTERAFör att anpassa patronens monteringsplats mer exakt ska du följa stegen i följande avsnitt ”Patroninställning (juste-ring av överhänget)”. 4 Anslut skalkopplingens styrterminal till patronen. o Signalen och färgen på skalkopplingen visas nedan.Signal FärgVänster kanal + VitVänster kanal − BlåHöger kanal + RödHöger kanal − Grön 5 Balansera ut tonarmen och justera om spårningskraften. Följ anvisningarna i ”Balansera ut tonarmen och justera spårningskraften” på sidan64. Dammskydd Fästa dammskyddet GångjärnHuvud enhetDammskydd 1 Sätt gångjärn komplett i gångjärn- hållarna på vänster och höger slut av huvudenhetens baksida. 2 Rätta upp toppen av gångjärn med dammskyddens gångjärnhållare och sätt in dem. o Stäng dammskyddet under uppspelningen. Detta förhindrar att skivan hoppar på grund av oavsiktlig kontakt och blockerar det externa ljudtrycket, vilket för att buller inte uppstår så ofta. o Öppna inte eller stäng inte den när en skiva spelas upp. Om du gör så, kan det orsaka att nålen hoppar. o Håll den alltid stängd då det är möjligt, för att förhin- dra att damm tränger in. Ta bort dammskyddet Håll båda kanter av dammskyddet och lyft den sakta för att ta bort den tillsammans med gångjärn från enheten. Sedan ta bort gångjärn från dammskyddet. Öppna och stänga dammskyddet ÖppnaHåll framkanten av dammskyddet och lyft den försiktigt för att öppna den helt tills den stoppas.Dammskyddet kan vara öppet i denna position.StängaSänk mjukt dammskyddet tills den stängs.

Var försiktig att du inte klämmer dina fingrar när du t. ex. öppnar och stänger dammskyddet. Anmärkning om skivnålar o Om nålen böjs (blir skadad), kommer den inte längre exakt kunna spåra räfflat. Eftersom en böjd nål kan också skada skivor och orsaka felfunktion, hantera med nålar försiktigt. o Använd en kommersiellt tillgänglig nålrengörare för att rengöra en nål. Om du använder något annat än en nålren-görare, kan de skada nålen. Byta ut nålen Om nålens spets blir sliten, kommer inte den inte bara för-sämra ljudkvaliteten, utan kan också skada skivor. Efter cirka 1000 timmars uppspelningstid skal nålen ersättas med den vi specificerar.I produkten sitter en MM-patron av typ Ortofon 2M Red.Vid normal användning ska 2M Red-nålen bytas ut efter var 1 000:e timme. Köp en vanlig 2M Red-nål för utbytet. o Följ anvisningarna för byte i manualen för ersättningsnål.GIV AKT o Eftersom starka ljud kan förekomma, sätt enheten i vänte- läge innan du byter nålen. o Var försiktigt att du inte skadar din hand eller utrustningen. o Tillåt inte att små barn oavsiktligt sväljer nålar. o Observera att till exempel börja nålar som orsakas av att kunder inte är tillräckligt försiktig eller av en yttre påverkan, inte täcks av garantin. 68SVENSKA När du sätter i en ny patron eller tonarmsskal på TN-5BB, används justeringsmallen för patron (Cartridge Alignment Gauge) för att anpassa patronens monteringsplats, så att spårningsfel minimeras.Översikt över justeringsmallen för patronAnvänd mallen som medföljde produkten eller ladda ned PDF-filen från vår webbplats (https://teac.jp/int/product/tn-5bb/) och skriv ut den i full storlek.Efter utskrift ska du försiktigt göra ett hål för spindeln eller använda ett skärverktyg för att göra ett korssnitt i mallens spindelhål.GIV AKT o För att förhindra att nålen fångas in och orsakar skador, skriv ut på fotopapper, glansigt papper eller annat papper med slät yta. o Efter att du skrivit ut PDF-filen ska du kontrollera att avstån- det mellan mitten av spindelhålet och bokstaven B är exakt 60 mm. Om avståndet inte stämmer, har du inte skrivit ut filen i full storlek, och utskriften kan inte användas för att positionera patronen korrekt.SpindelhålKontrollera att längden är 60 mm.Vertikal vägledande linjeVertikal vägledande linjeANMÄRKNING o De vertikala och horisontella linjerna är avsedda som vägledning. o Avståndet från tonarmens mellersta rotationsaxel (ton armens svängpunkt) till mitten av skivan kallas för ”svängpunkt-till- spindel-avstånd”. Avståndet från tonarmens svängpunkt till patronens nålspets kallas för ”effektiv längd”. Skillnaden mellan dessa två kallas för överhäng. Det är endast denna överhängslängd som justeras med den grundläggande patroninställningen. Om du dock använder detta inställ-ningsverktyg, kan patronens positioneras med exakt och i mer precis vinkel, vilket kan leda till att spårningsfelet under-trycks ännu mer. Förklaring till justering av patronen Positionera patronen temporärt i enlighet med beskrivningen i det föregående avsnittet ”Byta patron”.När du ställer in patronens position ska du flytta patronen längs skruvhålen i linje med konsolens och tonarmsskalets mittaxel. (Se bilden nedan.)Mittaxeld: utåt, e: inåt o Patronens och konsolens sidor kanske inte löper parallellt på grund av individuella skillnader. Det kan vara en lätt lutning, som dock inte kan ignoreras vid inställning, så du måste se till att mittaxeln löper i linje med konsolen. o För att kunna justera patronens position exakt, ska du dra lätt åt de skruvar, som fixerar patronen till tonarmsskalet, för att den ska tillfälligt sitta på plats. Om du drar åt skruvarna för mycket, kommer patronen inte kunna ställas in. 1 Lägg justeringsmallen för patronen på skivspelaren så att spindeln passar in i hålet. 2 Flytta justeringsmallen för patronen och tonarmen för att hitta den position där den vertikala linjen som går genom punkt A och tonarmsskalets mittaxel stämmer överens. Patroninställning (justering av överhänget) 3 Justera patronens fästläge exakt så att nålspetsen och punkten A är i samma position. Se ”Förklaring till justering av patronen” för att förstå för-hållandet mellan patronens och tonarmsskalets position. 4 Flytta justeringsmallen för patron och tonarmen för att ytta nålspetsen till position i punkt B. 5 Om tonarmsskalet löper parallellt med de vägledande linjerna, fortsätt till nästa steg. Om det inte löper parallellt, granska bilden nedan, och upprepa den inställning som anges i steg 2. Överhänget är för stort.Flytta patronen inåt.Överhänget är för litet.Flytta patronen utåt. 6 Dra åt skruvarna ordentligt, och se till att patronens position inte ändras. 7 Balansera ut tonarmen och justera om spårningskraften. Följ anvisningarna i ”Balansera ut tonarmen och justera spårningskraften” på sidan64 69Felsökning Om du får problem med enheten, kontrollera följande innan du begär service. Något annat än denna enhet kan också orsaka problemet. Vänligen kontrollera att anslutna enheter också används korrekt.Om denna enhet fortfarande inte fungerar korrekt, kontakta återförsäljaren, där du köpte enheten.Enheten startar inte. e Bekräfta att nätadaptern är ansluten till uttaget. Tryck sedan på STANDBY/ON-knappen för att slå på enheten (sida66).Volymen är låg. e Kontrollera anslutningarna(sida66).Anslut de respektive PHONO-ingångskontakterna i enlig-het med den patron som sitter i (MM eller MC).PHONO-ingångskontakter på viss utrustning kan ställas in för användning med antingen MM- eller MC-inmatningstyp. För detaljer, se användarhandboken för enheten som du använder.Uppspelning är inte möjlig; det finns buller. e Ta bort skyddshättan från patronen. e Rengör nålen (sida68). e Om nålen är sliten, byt ut den. e Placera enheten så lång borta från teven, mikron och andra apparat som utstrålar elektromagnetiska vågor som det går.Det uppstår buller när en skiva spelas. e Buller kan uppstå om spårningskraften är högre än det värde som anges på patronen. Justera spårningskraft igen till det specificerade värdet (sida64).Tonhöjden är fel. e Ställ in rotationshastigheten (RPM), så att den passar skivan (sida67).Ljudet hoppar. e Vibrationer kan orsaka hoppande. Placera denna enhet på en stabil plats. e Om skivan är smutsig, torka av den rent. e Använd inte repiga skivor. e Balansera ut tonarmen och justera om spårningskraften (sida64).Om spårningskraften är lägre än värdet avsedd avsett för patronen, kommer skivan mer sannolikt att hoppa. e Kontrollera att tonarmen inte vidrör armlyften (sida70).

Justera armlyften Armlyftens höjd på denna enhet kalibreras för den patron som medföljer.Om patronen byts ut mot en annan, kan nålen kanske inte vid-röra skivan när armlyften är nedsänkt eller så kan nålen kanske inte lyftas tillräckligt högt från skivan när armlyften är upplyft. Justera i sådana fall armlyftens höjd. Kontrollera armlyftens höjdinställning Kontrollera följande tillstånd vid skivans inner- och ytterkanter.Det uppstår en springa mellan tonarmen och armlyften när armlyften är nedsänkt. o Om tonarmen vidrör armlyften ska armlyftens höjd sänkas.Nålspetsen tas bort från skivan när armlyften höjs. o Om patronens nål vidrör skivan ska armlyftens höjd höjas. Ändra armlyftens höjd Armlyften fixeras med skruv i den höjd som visas på bilden nedan.Skruvhål för höjdjustering 1 Sätt in den medföljande 1,5 mm insex- nyckeln i skruvhålen för höjdjustering och vrid moturs för att lossa skruven. 2 Efter att du justerat armlyftens höjd ska du sätta in insexnyckeln i skruvhålen för höjdjustering och vrida medurs för att säkra armlyften på plats. o Armlyftens vertikala rörelseområde kan inte justeras. 3 Efter att du justerat armlyftens höjd ska du följa de föregående stegen för att kontrollera höjden igen.SVENSKA Specifikationer Allmänt Ström från nätadaptern Ingång............................. AC 100–240 V, 50–60 Hz Utgång ........................ DC 12,0 V, 1,0 A, 12,0 W max. Effektförbrukning Viloläge

0,3 W eller mindre På (33, 45, 78) ............................ 2,0 W eller mindre Vikt .................................................... 10,5kg Driftstemperaturområde ...............................5–35 °C Mått (B × H × D, inklusive utskjutande delar) Med dammskyddet stängt:... 450 mm × 148 mm × 351 mm Med dammskyddet öppen: .. 450 mm × 420 mm × 410 mm Med dammskyddet bort:..... 450 mm × 135 mm × 351 mm (när tonarm är i högsta läge) o Prestandadata är specificerade vid 20 °C. Medföljande tillbehör 45 RPM-adapter × 1 Motvikt × 1 Tonarmsskal × 1 Ortofon 2M Red (MM-patrontyp) installerad Skivtallrik × 1 Plattrem × 1 Remskivaskydd × 1 Dammskydd × 1 Gångjärn × 2 Brickor för fötternas höjdjustering × 4 Insexnyckel för tonarmens höjdjustering (2,5mm) × 1 Insexnyckel för armlyftens höjdjustering (1,5 mm) × 1 RCA-ljudkabel × 1 Jordkabel × 1 Nätadapter (GPE018S-120100-Z) × 1 Justeringsmall för patron (Cartridge Alignment Gauge) × 1 Bruksanvisning (detta dokument) × 1 o Se sida83 för information om garantin. o Specifikationer och utseende kan ändras utan föregående meddelande. o Vikt och mått är ungefärlig. o Bilder i denna Användarmanual kan skilja sig lite från pro- duktionsmodellerna. Skivtallrik Drivrutinsystem Remdrift med hög precision (identifikation för rotation) Motor................................................DC-motor Rotationshastighet ................. 33 1/3 rpm, 45 rpm, 78 rpm Svaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,1 % eller mindre Skivtallrik.................................Akryl, 30 cm diameter Patron Typ ........................................................ MM Utmatningsspänning.................... 5,5 mV (1 kHz, 5 cm/s) Spårningskraft ............................................ 1,8 g Patronvikt ................................................. 7,2 g Vikt av inkluderad tonarmsskal 10 g (inklusive skruvar, muttrar och kablar) o Nålens livslängd beror på användarvillkor, men är vanligtvis runt 1000 timmar. o Ersättningsnål: Ortofon 2M Red Tonarm Tonarmtyp ................Statiskt balanserad S-formad tonarm Effektiv tonarmlängd .................................. 223 mm Lämplig patronvikt .................................... 4,0–13 g 14–23 g (med den medföljande headshell) Överhäng ...............................................18 mm Justeringsintervall av tonarmhöjden................... ca 6 mm Analoga ljudutgångar Anslutningar .......................... XLR-kontakter (1 par L/R) RCA-kontakter (1 par L/R) 71記載されている会社名、製品名、ロゴマークは各社の商 標または登録商標です。 目　次 安全にお使いいただくために
