GEBRUIKSAANWIJZING IAN 109613 Livarno Lux

Zonnecel met geïntegreerde schemersensor

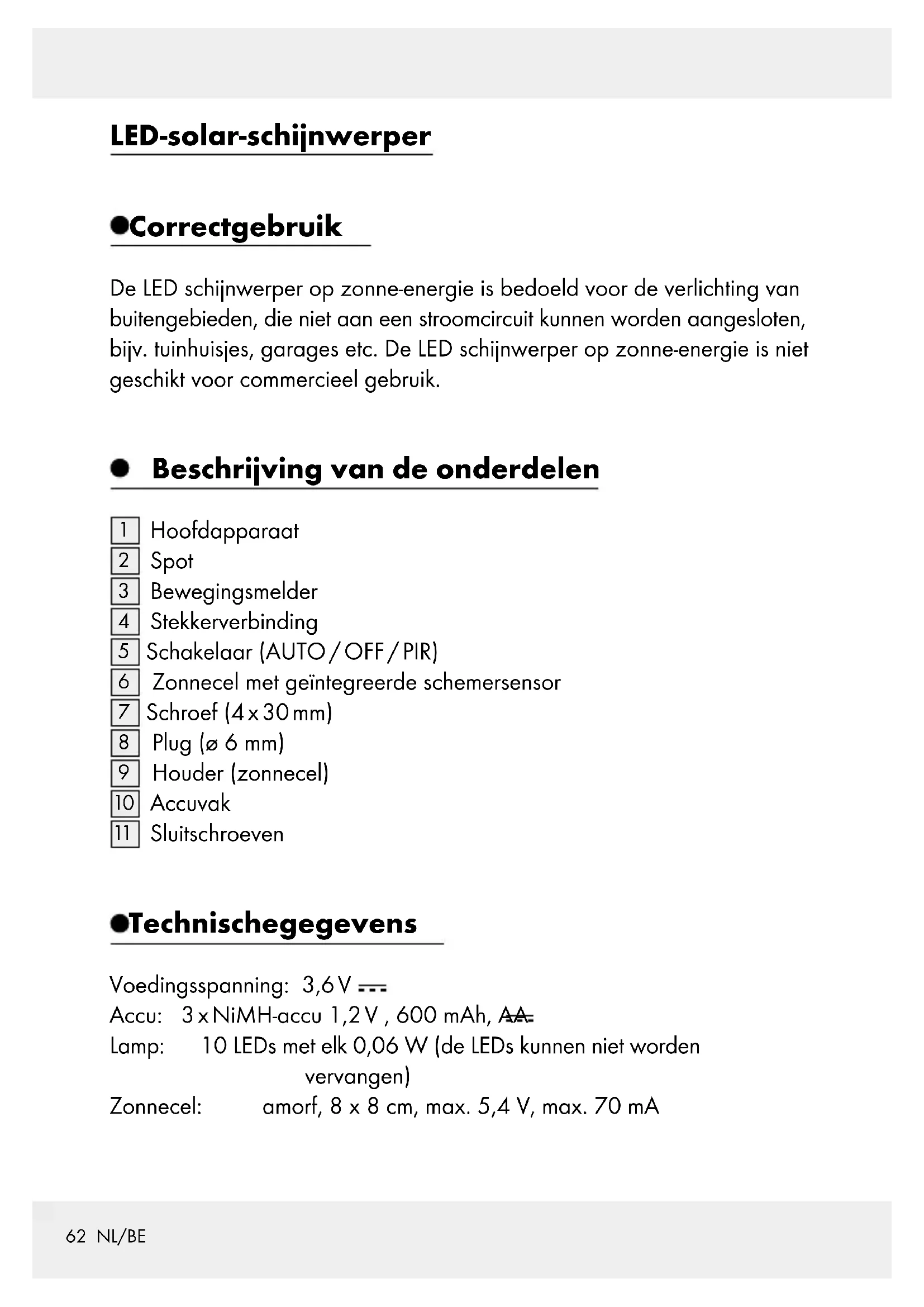

Sluitschroeven Technische gegevens Voedingsspanning: 3,6 V Accu: 3 x NiMH-accu 1,2 V , 600 mAh, AA Lamp: 10 LEDs met elk 0,06 W (de LEDs kunnen niet worden vervangen) Zonnecel: amorf, 8 x 8 cm, max. 5,4 V, max. 70 mA63 NL/BE Bewegingsmelder: reikwijdte: ca. 5–12 m, Registratiehoek: ca. 90° horizontaal, 90° verticaal Beschermingsklasse: IP44 (spatwaterdicht) Omvang van de levering Controleer direct na het uitpakken altijd of de levering compleet is alsook of het apparaat zich in een feilloze toestand bevindt. 1 hoofdapparaat (bestaande uit schijnwerper met 10 LEDs, bewegings- melder, montagebehuizing met ingebouwde accu‘s en ingebouwde bediening) 1 zonnecel (8 x 8 cm) (incl. ca. 2,5 m stroomkabel) 4 schroeven (4 x 30 mm) 4 pluggen (ø 6 mm) 1 montage- en gebruiksaanwijzing Algemene veiligheidsinstructies Maak u voor de eerste ingebruikname van het product vertrouwd met alle bedienings- en veiligheidsinstructies! Overhandig ook alle documenten als u het product aan derden overhandigt! Dit apparaat kan door kinderen vanaf 8 alsook personen met vermin- derde psychische, sensorische of mentale vaardigheden of een gebrek aan ervaring en / of kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het apparaat en de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonder- houd mogen niet door kinderen zonder toezicht worden uitgevoerd. Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door het verpakkingsmateriaal. Kinderen onderschatten vaak de gevaren.64 NL/BE Houd kinderen tijdens de montage uit de buurt van de montageplek. Tot de levering behoren tal van schroeven en andere kleine voorwerpen. Deze kunnen bij het inslikken of inademen levensgevaarlijk zijn. Gebruik het product niet, als u een beschadiging constateert! Veiligheidsinstructies voor de accu‘s LEVENSGEVAAR! Houd accu‘s uit de buurt van kinderen. Raadpleeg in geval van inslikken direct een arts! WEES VOORZICHTIG! EXPLOSIEGEVAAR! Gooi accu‘s nooit in vuur of water! Stel accu‘s nooit bloot aan mechanische belastingen! Gebruik geen niet oplaadbare batterijen. Sluit de accu‘s niet kort en / of open ze niet. Gevaar voor materiële schade Gebruik uitsluitend het vermelde accutype! Let bij het plaatsen op de juiste polariteit! Deze wordt in het batterij- vakje vermeld! Reinig de contacten van de batterijen en het apparaat indien nodig voor het plaatsen! Functie De zonnecel

zet lichtenergie van de zon om in elektrische energie. Via de aangesloten stroomkabel laden de in het accuvak

ingebouwde accu‘s op. Deze accu‘s slaan de door de zonnecel toegevoerde elektrische energie op. Volledig opgeladen accu‘s leveren in de schakelaarpositie “PIR” ener- gie voor ongeveer 2 uur licht, in de schakelaarpositie “AUTO” voor onge- veer 8 uur.65 NL/BE Het opladen van de volledig lege accu‘s duurt in de zomer bij regelmatig zonlicht ongeveer 2 tot 4 dagen. Voor de eerste ingebruikname van de lamp moeten de accu‘s geladen zijn (zie “Accu‘s opladen”). Voor de eerste ingebruikname Accu‘s opladen Opmerking: De in het hoofdapparaat

ingebouwde accu‘s zijn op het tijdstip van levering opgeladen. Echter kunnen ze tijdens het transport van de fabrikant naar het verkooppunt reeds aan lading verliezen. Laad de accu‘s voor de eerste ingebruikname op. De eerste oplading duurt bij regelmatig zonlicht in de zomer minstens één dag. Zet de schakelaar

op “OFF”. Opmerking: Bij regelmatig zonlicht (afhankelijk van het seizoen) zullen de lege accu‘s na twee tot tien dagen compleet opgeladen zijn. Opmerking: De ingebouwde laadregelaar van de LED schijnwerper op zonne-energie verhindert een overbelading van de accu‘s. Vervang de accu‘s, als de capaciteit van de verlichting na het opladen niet verbetert (afb. E). Montage Opmerking: Kies voor een montage, waar u de zonnecel

en het hoofdapparaat

wilt monteren. Houd er rekening mee, dat de kabelver- binding tussen zonnecel en hoofdapparaat een lengte van ca. 2,5 m heeft.66 NL/BE Spot monteren Let bij de keuze van de montageplek van het hoofdapparaat

op de volgende dingen:

is beweeglijk aan het hoofdapparaat verbonden en dient het gewenste gebied te kunnen verlichten. Let erop, dat de scharnier- schroef van de spot een beetje wordt losgedraaid, voordat u de spot beweegt. Draai de scharnierschroef vervolgens weer vast (zie afb. F).

heeft (afhankelijk van de montagehoogte, idealiter een hoogte van 1,80 m – 2,00 m) een registratiebereik van max. 12 m, bij een registratiehoek van 90° horizontaal en 90° verticaal.

3. Let erop, dat de sensor ‚s nachts niet door straatverlichting wordt ver-

licht. Dit kan invloed op de werking hebben. Bevestig het hoofdapparaat

met behulp van de twee meegeleverde pluggen

(ø 6 mm) en de twee meegeleverde schroeven

(4 x 30 mm) (zie afb. B). Opmerking: Het meegeleverde montagemateriaal is geschikt voor de bevestiging op normaal metselwerk. Voor een andere ondergrond hebt u eventueel ander bevestigingsmateriaal nodig. Mocht u twijfelen, dient u een vakman te consulteren. Controleer na de montage de stevige bevestiging van het hoofdappa- raat. Zonnecel monteren De zonnecel

heeft naar mogelijkheid direct zonlicht nodig. Optimaal is het als u het oppervlak van de zonnecel richting het zuiden positioneert. De horizontale positionering van de zonnecel kan door middel van de meegeleverde montagevoet geschieden.67 NL/BE Monteer de houder

op een verticale muur met behulp van de twee meegeleverde schroeven

(ø 6 mm) (zie afb. C). Opmerking: Het meegeleverde montagemateriaal is geschikt voor de bevestiging op normaal metselwerk. Voor een andere ondergrond hebt u eventueel ander bevestigingsmateriaal nodig. Mocht u twijfelen, dient u een vakman te consulteren. Controleer na de montage of de houder van de zonnecel stevig vast zit. Plaats vervolgens de zonnecel, zoals te zien is op afb. C. Positioneer de zonnecel vervolgens richting zuiden. Zonnecel met het hoofdapparaat verbinden Sluit na de montage van beide eenheden (hoofdapparaat

) de kabel zo aan, dat hij niet wordt blootgesteld aan mechanische be- lastingen. Gebruik voor de bevestiging van de kabel gangbare installatie- materialen zoals bijv. kabelklemmen of kabelkanalen, om beschadingen aan de isolatie te voorkomen. Sluit de stekkerverbinding

van de kabel van het hoofdapparaat en de zonnecel aan elkaar aan (zie afb. D). Ingebruikname Opmerking: Sluit voor de ingebruikname de centrale eenheid

aan op de zon- necel

werkt ook als schemersensor, terwijl de bewegingsmelder

alleen op bewegingen reageert. Let bij de keuze van de montageplek van de zonnecel

erop, dat de zonnecel, net zoals de schemersensor, niet door een andere lichtbron, zoals bijvoorbeeld een straatlantaarn, wordt beïnvloed.68 NL/BE De schakelaar

van het hoofdapparaat

(afb. A) bezit de volgende functies: Positie “OFF”: Sensor

zijn uitgeschakeld. De accu‘s worden bij zonlicht op de zonnecel

opgeladen. Gebruik deze schakelaarpositie voor het opladen van lege accu‘s (zie “Accu‘s opladen”). Positie “AUTO”: De spot gaat automatisch aan en uit, zodra de zonne- cel

schemering of dageraad registreert. Om een lange verlichtingsduur te bereiken, worden de LEDs in deze schakelaarpositie niet met vol vermogen gebruikt, maar leveren slechts ca. 25 % van hun volle verlich- tingsvermogen (eco-modus). Als de accu‘s volledig zijn opgeladen, is de lading bij deze schakelaarpositie voldoende voor ca. 8 uur licht. Positie “PIR”: Bij lichtinval worden de accu‘s via de zonnecel opge- laden. De zonnecel

schakelt de spot bij schemering resp. donkerheid aan, zodra de bewegingsmelder

een beweging registreert. De verlichtingsduur is reeds ingesteld en bedraagt ca. 1,5 minuut. Wordt tijdens deze 1,5 minuut opnieuw een beweging geregistreerd, start de tijd van de verlichtingsduur opnieuw. In deze schakelaarpositie worden de LEDs met de volledige vermogen gebruikt. Als de accu‘s volledig zijn opge- laden, is de lading bij deze schakelaarpositie vol- doende voor in totaal ca. 2 uur licht. Onderhoud / accu‘s vervangen Om een goede prestatie van de zonnecel

te waarborgen, moet de zonnecel in regelmatige afstanden worden gereinigd (zie “Reiniging en onderhoud”).69 NL/BE Ga voor het vervangen van de accu‘s als volgt te werk: Zet de schakelaar

op “OFF”. Maak met een kruiskopschroevendraaier de sluitschroeven

aan de achterkant van het hoofdapparaat

los (zie afb. E). Verwijder de losgemaakte achterkant van het hoofdapparaat. Haal de accu‘s uit het accuvak

en vervang dee door nieuwe accu‘s met dezelfde technische gegevens. Let bij het plaatsen op de juiste polariteit. Deze wordt in het batterijvakje vermeld. Sluit de achterkant van het hoofdapparaat weer en bevestig de sluit- schroeven. Gebruik in de winter Vanwege het geringe zonlicht kan de verlichtingsduur tijdens de nacht, afhankelijk van de nachtelijke inschakelduur, verminderen. Controleer daarom ook in de winter, of de zonnecel

ondanks de lage stand van de zon de hele dag uit de schaduw is en verwijder, indien nodig, ijs of sneeuw. Mocht de verlichtingsduur vanwege het weer niet voldoende zijn, kunt u de accu‘s laden of vervangen (zie “Accu‘s opladen” c.q. “Accu‘s vervangen”). Reiniging en onderhoud Schakel de LED schijnwerper op zonne-energie voor het reinigen uit. Gebruik voor de reiniging een licht vochtige, pluisvrije doek met een mild reinigingsmiddel. Onderzoek in het bijzonder de sensor

regel- matig op verontreinigingen. Reinig de sensor en zonnecel regelmatig, om een feilloze werking te waarborgen. Houd in het bijzonder de zonnecel in de winter vrij van sneeuw en ijs.70 NL/BE Oplossen van storingen = Probleem = Oorzaak = Oplossing Lamp gaat niet aan. Schakelaar

is verontreinigd. Bewegingsmelder reinigen. Accu‘s zijn leeg. Accu‘s opladen (zie “Accu‘s opladen”). Lamp flikkert. Accu‘s zijn bijna leeg. Accu‘s opladen (zie “Accu‘s opladen”). Accu is binnen een mum van tijd leeg. Zonnecel is verontreinigd. Zonnecel reinigen. Zonnecel is niet correct gepositioneerd. Zonnecel opnieuw positioneren (zie “Zonnecel monteren”). Slechte weersomstandigheden. Zie “Gebruik in de winter”. Accu‘s zijn defect. Accu‘s vervangen (zie “Onderhoud/accu‘s vervangen”). Verwijdering De verpakking bestaat uit milieuvriendelijke materialen, die u via uw lokale recyclingcontainers kunt verwijderen.71 NL/BE Mogelijkheden voor het verwijderen van een afgedankt product versterkt uw gemeentelijke overheid. Gooi het product, als u het niet meer wilt gebruiken, vanwege de milieubescherming niet bij het huishoudelijk afval, maar zorg voor een vakkundige verwijdering. Uw verantwoordelijke bestuur verstrekt u informatie over de verzamelpunten en de openingstij- den hiervan. Defecte of lege accu‘s moeten conform de richtlijn 2006/66/EG worden gerecycled. Geef accu‘s en / of het apparaat via de beschikbare verza- melpunten af.
