LED-SOLCELLELAMPE

SE Monterings-, bra克斯- och sakerhetsanvisningar Sidan 27

Ändamälsenlig användning Sidan 28

Beskrivning av delarna .Sidan 28

Tekniska specifikationer Sidan 28

Leveransomfattning Sidan 29

Allman sakerhetsinformation.. Sidan 29

Sakerhetsinformation for batterier.. Sidan 30

Funktion Sidan 30

Färe Forsta användning

Ladda batterierna .Sidan 31

Montering

Montera spotlightlampan .Sidan 31

Montera solcellen .Sidan 32

Ansluta solcellen till huvudapparaten.. Sidan 33

Idrifttagning. Sidan 33

Underhäll/byta batterier Sidan 34

Vinteranvandning. Sidan 34

Rengoring och skötsel. Sidan 35

Felavhjalpning .Sidan 35

Avfallshantering Sidan 36

Garanti Sidan 37

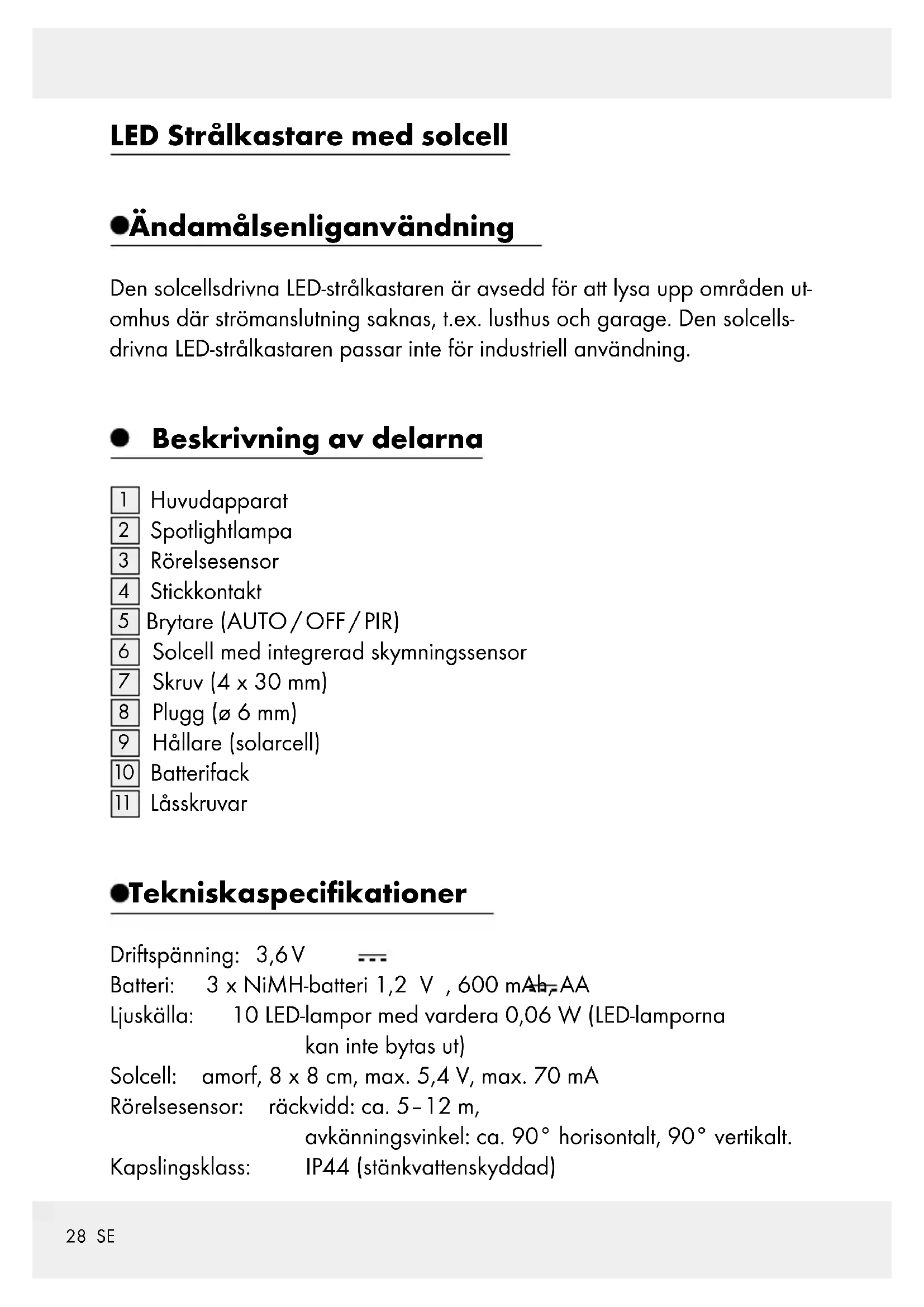

-Ändamälsenliganvändning

Den solcellsdrivna LED-stråkastaren ar avsedd for att lysa upp områden utomhus där strömanslutning saknas, t.ex. lusthus och garage. Den solcellsdrivna LED-stråkastaren passar inte for industriell användning.

- Beskrivning av delarna

Huvudapparat
2 Spotlightlampa
3 Rörelsesensor
4 Stickkontakt
5 Brytare (AUTO/OFF/PIR)
6 Solcell med integrerad skymningsssensor
7 Skruv (4 x 30 mm)
8 Plugg (6 mm)
9 Hållare (solarcell)
10 Batterifack
11 Lasskruvar

- Tekniskaspecifikationer

Driftspanning: 3,6V

Batteri: 3 × NiMH-batteri 1,2 ~V, 600 mAh · AA

Ljuskälla: 10 LED-lampor med vardera 0,06 W (LED-lamporna kan inte bytas ut)

Solcell: amorf, 8 × 8 ~cm , max. 5,4 ~V , max. 70 ~mA

Rörelsensor: räckvidd: ca. 5-12 m,

avkänningsvinkel: ca. 90^ horisontalt, 90^ vertikalt.

Kapslingsklass: IP44 (stänkvattenskyddad)

- Leveransomfattning

Kontrollera omedelbart after uppackning att alla delar finns med i leveransen och att apparaten ar i felfritt skick.

1 huvudapparat (bestaende av stralkastare med 10 LED-lampor, rorelse-sensor, monteringshallare med inbyggda batterier och integrerad styrning)
1 solcell (8 cm x 8 cm) (inkl. ca 2,5 m strömkabel)
4 skruvar (4× 30mm)
4 pluggar (0 6 mm)
1 monterings- och bruksanvisning

Allman sakerhetsinformation

Gör dig förtrogen med Produkten bra克斯anvising och sakerhetsinformation innan du använder den for Första gangen! Lämna även over alla handlingar om du überlæterprodukten till tredjeman!

Denna apparat kan användas av barn frän och med 8år samt av personer med nedsatt fysisk, motorisk eller mental formåga eller med bristande erfarenhet och kunskap, om de hälls under uppsikt aller instruerats om en saker användning av apparaten och om de Förstätt de risker som användningen kan medföra. Barn fär inte leka med apparaten. Rengöring och underhäll fär inte utforas av barnutan uppsikt av vuxen person.
Lämna aldrig barn med Förpackningsmaterial utan uppsikt. Kvävningsrisk foreligger på grund av Förpackningsmaterial. Barn underskattar ofta riskerna.
Häll barn borta frän arbetsområdet under pagaende montering. I leveransen ingår att flertal skruvar och andra smådeler. Dessa smådeler kan vara livsfarliga om de sväljs eller andas in.
Använd inteenna artikel om du upptäcker att den ar skadad!

VARNING! LIVSFARA! Batterier fär ej vara tillgängliga for barn. Uppsök omedelbart likare om nàgon råkar svälja ett batteri!

SE UPP! EXPLOSIONSRISK!

Kasta aldrig batterier in i eld ell er i vatten!
Utsatt inte batterier for mekanisk belastning!
Anvand inte batterier som inte kan laddas upp.
Kortslut inte batterier och / eller öppna dem inte.

Risk for materialskador

Anvand endast den angivna batteritypen!
- Kontrollera polriktningen när du sätter i batterierna! Den visas i batterifacet!
Rengör batteri- och apparatkontakter vid behov innan du sätter i batterierna!

- Funktion

Solarcellen 6 omvandlar lusenergi fran solen till elenergi. Via den anslutna strömkabeln laddar solcellen batterierna i batterifacet 10.

På sommaren tar det ca 2 till 4 dagar att ladda upp helt urladdade batterier om solen skiner regelbundet. Batterierna maste vara laddade innan lam-porna används För Första gängen (se "Ladda batterierna").

Färe Forsta användning

Ladda batterierna

Observera: De batterier som sitter i huvudapparaten 1 ar laddade vid leverans. Laddnivan kan dock redan ha sjunkit under Transporten fran tillverkaren till forsälningsstället. Ladda darfor batterierna innan du anvander dem for Första gangen. På sommaren tar det vid regelbunden solstrålning minst en dag att ladda batterierna for Första gangen.

Sattbrytaren 5i laget"OFF".

Observera: När solen skiner regelbundet (oavsett árstid) tar det två till tio dagar att ladda upp helt urladdade batterier.

Observera: Den inbyggda laddningsregulatorn i den solcellsdrivna LED-stråkastaren Förhindrar att batterierna überladdas.

Byt ut batterierna nar lyseffekten inte blir bättre after laddning (bild E).

- Montering

Observera: Bestam dig for var du vill montera solcellen 6 och huvudapparaten 1 innan du börjar arbeta. Tänk på att kabeln mellan solcellen och huvudapparaten ar ca 2,5 m lang.

- Montera spotlightlanpan

Tänk på foljande när du valjer monteringsplats for huvudapparaten 1

1. Spotlightlampan 2 ar rörligt ansluten till huvudapparaten och bör kunna lysa upp det utvalda området. Tänk på att lossa spotlight lampons scharnerskruv nagot innan du rör på spotlightlampan. Dra sedan at scharnerskruvenigen (se bild F).

2.Sensorn 3 har (beroende på monteringshöjden, som i idealfall ská vara 1,80 -2,00 m) ett avkänningsområde på max. 12 m, med en avkänningsvinkel på 90^ horisontalt och 90^ vertikalt.
3. Se till att gatubelysningen inte träffar sensorn på kvällar och natter. Detta kan pÅverka dess Funktion.

Fästhuvudapparaten med två av de medfoljande pluggarna 8 (ø 6 mm) och två av de medfoljande skruvarna 7 (4 x 30 mm) (se bild B).
Observera: Det monteringsmaterial som medfoljer passar for fästning i vanligt murverk. För andra underlag kravs eventuellt andra fästmaterial. Fråga en sakkunnig om råd om du ar osäker.
Kontrollera att huvudapparaten sitter fast ordentlich after monteringen.

- Montera solcellen

Solcellen 6 kräver sö direkt solljus som möjigt. Det optimala ar att riktasolcellsytan at söder. Solcellen ska positioneras horisontellt for att passa ihop med den medfoljande monteringsfoten.

Monterasolcellens 6 hällare 9 på en lodrat vagg med hjälp av två av de medfoljande skruvarna 7 (4 x 30 mm) och de medfoljande pluggarna 8 (Ø 6 mm) (se bild C).

Observera: Det monteringsmaterial som medfoljer passar for fästning i vanligt murverk. För andra underlag kravs eventuellt andra fästmaterial. Fråga en sakkunnig om råd om du ar osäker.

Kontrollera att solcellshällaren sitter fast ordentligt after monteringen.
Satt sedan på solcellen som bild C visar.
Vand sedan solcellen at söder.

- An Schluta solcellen till huvudapparaten

När du monterat de båda driftsenheterna (huvudapparat 1 och solcell 6) drar du kabeln sö att den inte utsätts För nàgon som helst mekanisk belastning. Kabelnör fästas med vanliga installationsmaterial, t.ex. kabelklammor eller kabelkanaler, För att undvika skador på kabelisoleringen.

Koppla ihop stickkontakterna 4 pa huvudapparatens och solcellens kablar (se bild D).

Idrifttagning

Hänvisning:

Anslut färe användning basstationen 1 till solcellen 6. Solcellen 6 fungerar även som skymningsssensor, medan rörelsensorn 3 endast reagerar på rörelser.
När du väljer monteringsplats För solcellen 6 bör du se till attenna, precis som skymningssensorn, inte paverkas av en annan luskälla, som t.ex. gatubelysning.

För brytaren 5 på huvudstationen 1 (bild A) finns följande Funktioner:

Laget"OFF":Sensorn

3 och spotlightlampan 2 ar ur drift. Batterierna laddas när solljus traffar solcellen 6. Använd detta kopplingslage for att ladda upp urladdade batterier (se "Ladda batterierna").

Laget "AUTO": Spotlighten tänds eller släcks automatiskt:nar solcellen 6 registrarar skymning aller gryning. For att LED-lamporna sca kunna lysa langre slås de inte pa med full effekt i det har kopplingslaget,utan bara med ca 25% av sin fulla lyskraft (energisparlage).När batterierna ar fulladdade racker laddningen i det har kopplingslaget for ca 8 timmars lijus.

Läget "PIR": När detkommen in lus laddas batterierna via solcellen. Solcellen 6 tander spotlighten vid skymning resp. vid mörker, sä snart rörelsensorn 3 registrar en rörelse. Lystiden ar forinställd och uppgår till ca 1,5 minut. Om en ny rörelse registraras underenna tid sa startas lystiden pa nytt. LED-lamporna slås pa med full effekt i det här kopplingslåget. När batterierna ar fulladdade räcker laddningen i det här kopplingslåget För totalt ca 2 timmars lius.

- Underhäll/byta batterier

För att sakerställa goda prestanda für solcellen 6 maste du rengöra den med jämna mellanrum (se "Rengöring och skötsel").

Gör sā här För att byta batterier:

Skjutbrytaren 5 till laget "OFF".
Lossalässkruvarna 11 pa baksidan av huvudapparaten 1 med en kryssmejsel (se bild E).
Ta bort den lossade baksidan fran huvudapparaten.
Ta ut batterierna ur batterifacet 10 och ersatt dem med nya batterier med samma tekiska specifikationer. Kontrollera polriktningenRARY du satter i batterierna. Den visas i batterifacet.
Stang baksidan av huvudapparaten ingen och fasp den med lasskruvarna.

Vinteranvändning

På grund av den begränsade mängden solljus kan lysildenafil under natten förkortas beroende på hur länger lampan ar pâslagen nattetid. Försakra dig därfor även på vintern om att solcellen [6] trots det laga solständet inte befinner sig i skuggan under hela denen. Avlagsna vid behov is och snö.

Om lystiden inte räcker till på grund av väder Förhällandena sö maste du ladda batterierna eller byta ut dem (se "Ladda batterierna" eller "Byta batterier").

Rengöring och skötsel

Stang av den solcellsdrivna LED-stralkastaren fore rengoring.
Använd en lätt fuktad, luddfri trasa och ett milt rengöringsmedel För rengöringen.
Kontrollera särskilt sensorn 3 och solcellen 6 regelbundet med avseende på smuts.
Rengör sensorn och solcellen regelbundet für att sakerställa att defungerar felfritt.
Det ar särskilt viktigt att solcellen hølls fri fran snö och is vintertid.

Felavhjalpning

= Problem
= Orsak
O = Lösning

Strålkastaren tänds inte.

Brytare 5 i"OFF"-lage.
Satt brytaren i "AUTO" / "PIR"-lage.
Sensorn 3 ar smutsig.
Rengör rörelsevakten.
Batterierna ar urladdade.
Ladda batterierna (se "Ladda batterierna").

Strålkastaren flimrar.

Batterierna ar nastan urladdade.
Ladda batterierna (se "Ladda batterierna").

• Batteriet blir urladdat på kort tid.

Solcellen ar smutsig.
Rengor solcellen.
Solcellen ar inte riktad at ratt hall.
Rikta in solcellen på nytt (se "Montera solcellen").
Ogynnsamma vaderforhallanden.
Se "Vinteranvandning".
Batterierna ar defekta.
Byt ut batterierna (se "Underhäll / byta batterier").

Avfallshantering

Förpackningen bestär av miljövänlga material, som kan lämnas på lokala atervinningsstationer.

Information om var du kan kasta den kasseradeprodukten fär du hos)\ kommunen.

Var rädd om miljön och kasta inte den uttjäntaprodukten i hushållsavfalletutan sakerställ en fackmässig avfallshantering. Information om Återvinningsstationer och deras öppettider fär du hos de lokala myndigheterna.

Defekta eller forbrukade batterier måste Återvinnas enligt direktiv 2006/66/EG. Lämna batterier och /ller apparaten till befintliga Återvinningsstationer.

Risk for miljöskador p.g.a. felaktig avfallschantering av batterier!

Batterier fär inte kastas i hushällssoporna. Lämna)därfor forbrukade batteriert till kommunens Återvinningsstation.

Garanti

Denna apparat har tillverkats med omsorg enligt stränga kvalitetskrav och kontROLLERats noggrant före leverans. Om fel uppstår på produiten gäller dina lagstadgade rättigheter gentemot säljaren. Dessa lagstadgade rättigheter begränsas inte av vår garanti, som redovisas nedan.

Du erhäller 3 Års garanti på denna apparat frän och med köpdatum. Garantitiden börjar på inköpsdagen. Spara originalkvittot. Denna handling behövs som bevis För köpet.

Om att material-ller tillverkningsfel uppstar pa Produkten inom 3 ar fran kopdatum, reparerar uller ersatter vi after eget gottfinnandeprodukten utan extra kostnad. Denna garanti forfaller om Produkten skadas, anvands pa fel satt erler inte underhalls.

Garantin gäller für material-ller tillverkningsfel. Denna garanti omfattar inteproduktkomponenter som utsätts for normal slitage och därfor betraktas som slitdelar (t.ex. batterier). Uteslutna ar även skador på ömtåliga delar, som t.ex. brytare, batteripack eller delar tillverkade av glas.
