Producttype	Contactloze spanningstester (NCV)
Merk	Beha-Amprobe
Model	NCV1030EUR
Spanningsbereik (standaard)	50 V tot 1000 V AC (50-400 Hz)
Spanningsbereik (hoge gevoeligheid)	12 V tot 50 V AC
Meetcategorie	CAT IV 1000 V
Beschermingsgraad	IP65
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-10 °C tot 40 °C
Bedrijfsvochtigheid	≤ 80% RV
Maximale hoogte	2000 m
Voeding	2 AAA LR03 1,5 V batterijen (alkaline)
Stroomverbruik	Ongeveer 80 mA
Afmetingen (L x B x H)	156,2 x 23,5 x 27,5 mm
Gewicht (met batterijen)	Ongeveer 60 g
Weergave	Knipperende rode LED + geluidssignaal
Ingebouwde zaklamp	Ja
Automatische uitschakeling	Ja (na 3 minuten)
Batterijbijna-leeg-indicator	Ja (langzaam knipperende rode LED)
Garantie	1 jaar
Certificeringen	CE, UL, CSA, KCC
Inbegrepen accessoires	Sonde, gebruikershandleiding, 2 AAA batterijen
Onderhoud en reiniging	Reinigen met zeepwateroplossing; volledig drogen
Veiligheid	Dubbele isolatie, vingerbescherming, conform IEC 61010-1
Reserveonderdelen en repareerbaarheid	Batterijen door gebruiker vervangbaar; reparatie door erkend centrum

Veelgestelde vragen - NCV1030EUR Beha-Amprobe

Hoe schakel ik de spanningstester in?

Druk kort op de AAN/UIT-knop. Een continu enkele knippering geeft aan dat het apparaat actief is in het standaard bereik (50-1000 V).

Hoe test ik de aanwezigheid van spanning in een stopcontact?

Steek de punt van de sonde in het stopcontact. Als er AC-spanning wordt gedetecteerd, knippert de rode LED en klinkt er een geluidssignaal. Houd uw vingers achter de vingerbescherming.

Wat betekent een dubbele knippering van de LED?

Een continu dubbele knippering geeft aan dat de sonde in de hoge gevoeligheidsmodus staat (12-50 V AC). Druk op de AAN/UIT-knop om tussen de bereiken te schakelen.

Hoe vervang ik de batterijen?

Trek het batterijdeksel omhoog en naar buiten. Vervang de oude batterijen door twee alkaline AAA 1,5 V batterijen, let op de aangegeven richting. Plaats het deksel terug.

Wat te doen als de sonde niet aangaat?

Controleer de batterijen. Zijn ze zwak, vervang ze dan. Als het probleem aanhoudt, neem contact op met een erkend servicecentrum.

Wat is het spanningsbereik van het apparaat?

Het standaard bereik is 50 V tot 1000 V AC. Een hoge gevoeligheidsbereik van 12 V tot 50 V AC is beschikbaar op de NCV1030EUR.

Hoe gebruik ik de zaklamp?

Druk op de zaklampknop om deze in te schakelen. Druk opnieuw om uit te schakelen.

Is er een automatische uitschakeling?

Ja, de sonde schakelt na ongeveer 3 minuten niet-gebruik automatisch uit om batterijen te sparen.

Hoe reinig ik de spanningstester?

Gebruik een zachte doek met een zeepwateroplossing. Laat volledig drogen voor gebruik. Gebruik geen oplosmiddelen.

Wat betekent een zeer langzaam knipperende rode LED?

Dit is de indicator voor bijna lege batterijen. De batterijen moeten worden vervangen; in deze toestand is geen spanningsdetectie mogelijk.

GEBRUIKSAANWIJZING NCV1030EUR Beha-Amprobe

Instructiehandleiding

spueepaN

Beperkte garantie en beperking van aansprakelijkheid

Uw Beha-Amprobe-product is vrij van defecten in materiaal en fabricage gedurende een Jaar vanaf de aankoopdatum behalte wonneer de plaatselijke wetgeving anders vereist. Deze garantie dekt geen zekeringen, wegwerpbatterijen of schade door ongelukken, verwaarlozing, misbruik, verandering, verruiling, of abnormale gebruiksomstandigheden. Wederverkopers zichnete geauthoriseerd tot het verlengen van andere garanties namens Beha-Amprobe. Om tijdens de garantieperiode service te verkrijgen, moet u het product met aankoopbewijs terugsturen maar een geauthoriseerd Beha-Amprobe Service Center ofaar een dealer of distributeur van Beha-Amprobe. Zie de reparatiesectie voor details. DEZE GARANTIE IS UW ENIGE REMEDIE. ALLE ANDERE GARANTIES - ZIJ HET UITDRUKKELIJK, IMPLICIET OF WETTELIJK - INCLUSIEF IMPLICIETE GARANTIE VOOR GESCHIKTHEID VOOR EEN BEPAALD DOEL OF VERKOOPBAARHEID, WORDEN HIERBIJ AFGWEZEN. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR ENIGE SPECIALE, INDIRECTE, INCIDENTELE OF GEVOLGSCHADE OF VERLIES VOORTVLOEIEND UIT ENIGE OORZAAK OF REGELS. Omdat sommige staten en landen het uitsluiten of beperken van een impliciete garantie of van incidentele of gevolgschade Niet toestaan, is deze beperking van de aansprakelijkheid möglichniet op u van toepassing.

Reparatie

Bij alle gereedschap van Beha-Amprobe dat wordt teruggezonden voor reparatie, al dan Niet onder garantie of voor kalibratie, moet het volgende worden meegezonden:uw naam, bedrijfsnaam, adres, telefoonnummer, en aankoopbewijs. Neem daarnaast een korte omschrijving op van het probleem of de bevgraagde dienst en stuur de testsnoeren met de meter mee. Kosten voor reparatie of verranging die nicht onder garantie plaatsvinden, moeten worden betaald in de vorm van een cheque, een betalingsopdracht, een credit card met verloopdatum of een aankooporder betaalhaar gesteld aan Beha-Amprobe.

Reparatie en verranging onder garantie - alle landen

Lees de garantiebepalingen en contrôleer de batterij voordat u reparatie aanvraagt. Tijdens de garantieperiode kurz u elk defect testgereedschap returneren aan uw Beha-Amprobe-distributeur om dit om te ruilen voor hetzelfde of een gelijksoortig product. Zie de sectie "Waar te kopen" op beha-amprobe.com voor een lijst met distributeurs in uw omgeving. Daarnaast kurz u in de Verenigde Staten en Canada eenheden voor reparatie en verranging onder garantie tevens sturen maar een Amprobe Service Center (zie het adres hierna).

Reparatie en verrangingen buiten garantie - Verenigde Staten en Canada

Reparaties die nicht onder de garantie vallen in de Verenigde Staten en Canada要去 u sturen maar een Amprobe Service Center. Bel Amprobe of informeer bij uw verkoper maar de actuèle kosten voor reparatie en verranging.

VS: Canada:

Amprobe

Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9

Tel: 877-AMPROBE (267-7623) Tel: [phone]

Reparatie en verrangingen buiten garantie - Europa

Europese eenheden die nicht onder de garantie vallen, können gegen nominale kosten verrangen worden door uw Beha-Amprobe-distributeur. Zie de sectie "Waar te kopen" op beha-amprobe.com voor een lijst met distributeurs in uw omgeving.

Beha-Amprobe

Afdeling en gedeponeerd handelsmerk van Fluke Corp. (USA)

Duitsland* Verenigd Koninklijk

In den Engematten 14 52 Hurricane Way

79286 Glottertal Norwich, Norfolk

Nederland - Hoofdkantoor**

Science Park Eindhoven 5110

5692 EC Son

Nederland

Tel: [phone]

beha-amprobe.com

• (Alleen correspondentie - op dit adres+zijn reparatie en verwangng Niet beschikbaar. Europese klanten要去en contact opnemen met hun distributeur.)

**eén contactadres in EEA Fluke Europe BV

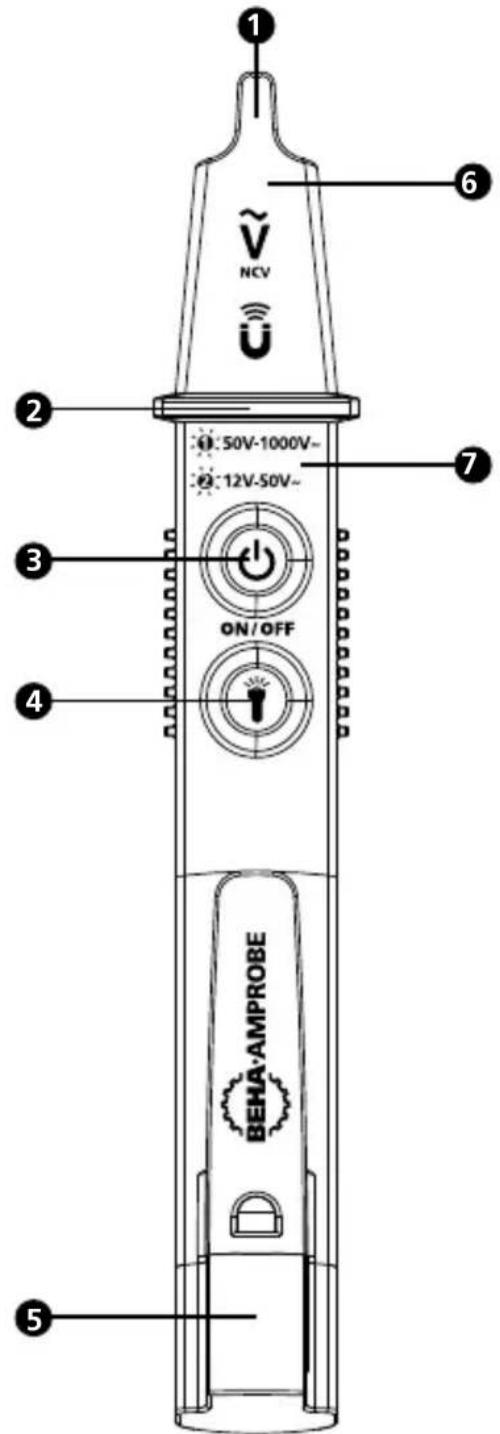

Sondepunt met spanningsensor, magnetische sensor (alleen NCV-1040-EUR MAGNO-VOLTfix) en aanduiding
Vingerbescherming
3 Selectie voeding AAN/UIT / bereik (alleen NCV-1030/1040-EUR (MAGNO-)VOLTfix)
Lichtknop (alleen NCV-1030/1040-EUR (MAGNO-)VOLTfix)
5 Batterijkap
6 Zaklamp(alleen NCV-1030/1040-EUR (MAGNO-) VOLTfix)
7 Spanningsbereik

INHOUD

SYMBOLEN 1

INFORMATIE VOOR UW VEILIGHEID. 2

FUNCTIONS 3

TOEPASSINGEN 3

A	Let op! Risico op elektrische schok
A	Let op! Raadpleeg de uitleg op dit instructieblad.
D	Dubbel geïsoleerd
CAT IV	De uitrusting is voor metingen die worden uitgevoerd aan de bron van een laagspanningsinstallatie (d.w.z. elektrische meters en metingen op primaire apparaten met overspanningsbescherming en bedieningseenheden onder rimpelspanning)
+AAA-	Batterij
	Bescherming vaste deeltjes:stofdicht IP6x
	Bescherming gegen binnendringen van vloeistoffen:watersproeiers IPx5
	Werp dit product nicht weg als ongesorteerd gemeentelijk afval. Neem contact op met een gekwalificeerd recyclingbedrijf.
€	Voldoet aan de Europese richtlijnen
C US	Canadian Standards Association (NRTL/C)
	Voldoet aan de relevante Australische standaarden
K	Voldoet aan de relevante Zuid-Koreanse EMC-standaarden

Voor gebruik door bevoegde Personen

ledereen die dit instrument gebruikt moet op de hoogte zichn van en opgeleid zichn over de risico's met betrekking tot het meten van spanning, vooral in een industrièle omgeving. Gebruikers要去en ook beseffen dat het belangrijk is veiligheidsmaatregelen te nemen. Het instrument要去en getest voor en na gebruik om te controlleren of het goed werkt.

△Waarschuwing

Ter voorkoming van möglichke elektrische schokken, brand of persoonlijk letsel:

• Als de spanningssonde worden gebrukt op een manier die nicht is opgegeven door de fabrikant, kan dit afbreuk去做 aan de bescherming die door de spanningssonde worden geboden.
• Test de sonde op een bekende strooombron binnen de normale wisselstroomspanning van het productd voor en na gebruik om te controlleren of de spanningssonde goed werkt.

• Wanner u de spanningssonde gebruikt, kan er spanning aanwezig zijn, zichs als de punt nicht gloeit. De spanningssonde geeft de actieve spanning aan in de aanwezigheid van elektrostatische velden van voldoende vermogen die�的竞争者は地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地の地之地之地之地之地之地之地之地之地之地之地之

• Positie van de aardgeleiders in de testomgeving

• Afgeschermde draad/kabels

• Dikte en type isolatie
• Afstand van de spanningsbron
• Volledig geisoleerde gebruikers die een effectieve aarding voorkomen
• Stopcontacten in inboundcontactdozen / verschillen in design contactdoos

• Toestand van spanningssonde en batterijen

• De spanningssonde is nicht het geschikte gereedschap om te controleren op de afwezigheid van spanning. Gebruik waarom een spanningstester.

• Gebruik de spanningssonde Niet als deutsche beschadigd lijkt of Niet correct werkt. Onderzoek het sondepunt op barsten of breuken voordat u deze gebruikt. Laat de spanningssonde onderhonden als u twijfelt.
• Pas Niet meer toe dan de nominale spanning zoals gregarkeerd op de spanningssonde.
• Bij het gebruik van de spanningssondes要去 u de vingers afterwards de vingerbescherming houden.
• Gebruik geen spanningssonde als deze nicht knippert bij het inschakelen.
• Wees voorzichtig met spanningen van meer dan 30V AC waar er een gevaar op schokken bestaat.
  Voldoe aan deplaatselijke en nationale veiligheidsvereisten.
• Gebruik de geschikte beschemende uitrusting, worden aanbevolen of vereist door de lokale of nationale instanties.

FUNCTIONS

De contactloze spanningsonde van de Beha-Amprobe NCV-1000-EUR VOLTfix-serie (NCV) biedt een maximale verilgheid en gemak voor het detecteren van wisselstroomspanning zonder elektrische systemen te verstoren. De spanningsonde van de NCV-1000-EUR VOLTfix-serie is zo gemaakt, dat deze gemakkelijk in uw zak past en levert zowel binnen als buitenshuis goede prestaties. Met verilgheid getest tot de hoogste categoriemeting, CAT IV 1000 V, en IP65 water- en stofbestendigheid, is de NCV-1000-EUR VOLTfix-serie geschikt voor de meest veeleisende industrièle toepasseningen.

• Contactloze spanningsdetectie tot 1000 V AC
• Ingebouwde zaklamp (NCV-1030/1040-EUR (MAGNO-)VOLTfix)
  Water- en stofbestendig - IP65 beschemingsgraad
• Hoorbaar (zoemer) en visuèle (LED) spanningsindicatie
  Aan/uit-schakelaar
• Automatisch uitschakelen (NCV-1030/1040-EUR (MAGNO-)VOLTfix)
  Op veiligheid gekeurd volgens CAT IV 1000 V
• Test magnetische solenoïde (NCV-1040-EUR MAGNO-VOLTfix)
• Indicatie lage batterij (NCV-1030/1040-EUR (MAGNO-)VOLTfix)

	NCV-1020-EUR VOLTfix	NCV-1030-EUR VOLTfix	NCV-1040-EUR MAGNO-VOLTfix
Standaard bereik NCV (AC)	50 tot 1000 V	50 tot 1000 V	50 tot 1000 V
NCV hoog gevoeligheidsbereik (AC)		12 tot 50 V*	12 tot 50 V*
Test magnetische solenoïde			•

• Opmerking: Het hoge gevoeligheidsbereik is geoptimaliseerd voor een bereik van 12 tot 50 V met een maximale indicatie tot 1000 V. Het gebruik van de tester boven 50 V in een extreem gevoelig bereik kan deindicatie van de polariteit beinvloeden.

Uw verzendverpakking omvat een spanningssonde, de gebruikershandleiding en 2 1,5 V AAA-batterijen (geinstalleerd).

TOEPASSINGEN

• Detecteert de aanwezigheid van wisselstroomspanning in kabels, stroomonderbrekers, wandcontactdozen, aansluitdozen, zekeringen, verlangkabels eneer.

• Test spanning via de isolatie van de draden.

• Identificiert kabelbreuken in draden, snoeren en verlichtingssystemen die in serie zichaangesloten.

• Identificente polariteit (lijn vs. neutral) van contactdozen en kabels. (Afhankelijk van de interne constructie en afmetingen van stopcontacten in verschillende landen, kan deze toepassing worden beinvloed.)
• Test spanning zonder contact.
  Veiligheid CAT IV 1000 V geclassifiedeerd voor een uitgebrecht assortment industrièle, commerciielen en residentiele toepassingen.
  Waterbestendige IP65 geclassified voor gebruik binnenshuis en buitenshuis.
• De magnetische solenoidedetectie voor het vormen van een diagnose van elektromagneten en relais (alleen NCV-1040-EUR MAGNO-VOLTfix).

GEBRUIKSRICHTLIJNEN

De spanningsonde AAN zetten

Om de spanningssonde aan te zetten, drukt u kort op de AAN/UIT-knop. Een herhaalde enkele flits geeft op visuele wijze aan dat de spanningssonde actief is in het standard spanningsbereik (50 tot 1000 V). Druk opnieuw op de ON/OFF-knop om te schakelen maar het hoge gevoeligheidsbereik (12 tot 50 V voor NCV-1030/1040-EUR (MAGNO-)VOLTfix alleen). Een herhaalde dubbele flits geeft aan dat het gevoeligheidsbereik van de spanningssonde in een bereik van 12 tot 50 V ligt.

De spanningssonde UIT zetten

Houd de AAN/UIT-knop danger dan twee seconden ingedrukt om de spanningssonde uit te schakelen. De afwezigheid van een flits op de punt geeft aan dat de spanningssonde inactief is.

Automatisch uit

Om te besparen op de levensduur van de batterij, is de NCV-1030/1040-EUR (MAGNO-)VOLTfixuitgerust met een automatische uitschakelfunctie. De spanningssonde worden automatischuitgeschakeld als deze ongeveer 3 minutes nicht worden gebruikt.

Controleren op de aanwezigheid van wisselstroomspanning

Om te testen op de aanwezigheid van de wisselstroomspanning in een stopcontact, stopt u de punt van de spanningssondeaar binnen. Om een draad te testen, nadert u de draad met de punt van de spanningssonde. Schakel tussen de detectie van het standard spanningsbereik (50 V tot 1000 V AC) en het spanningsbereik met

hoge gevoeligheid (12 V tot 50 V AC) door kort op de AAN/UIT-knop te drukken (alleen NCV-1030/1040-EUR (MAGNO-)VOLTfix). De LED op de punt van de spanningssonde light op en knippert fel rood en een zoemer is hoorbaar wanner wisselstroomspanning worden gedetecteerd.

Opmerking: Het hoge gevoeligheidsbereik is geoptimaliseerd voor een bereik van 12 tot 50 V met een maximale indicatie tot 1000 V. Het gebruik van de tester boven 50V in een extreem gevoelig bereik kan de individatie van de polariteit beinvloeden.

Bij het gebruik van de spanningssondes要去 de vingers algijd awhile de vingerbescherming houden.

Controleren op magnetisch veld (NCV-1040-EUR MAGNO-VOLTfix)

De NCV-1040-EUR MAGNO-VOLTfix kan testen op een magnetisch veld naast de wisselstroomspanningsdetectie. Erlicht een stabiele gele LED op wanner een magnetisch veld worden gedetecteerd.

Opmerking: Als de wisselstroomspanning en een magnetische veld samen worden gedeteteerd, za de spanningssonde zowel rood als geel knipperen.

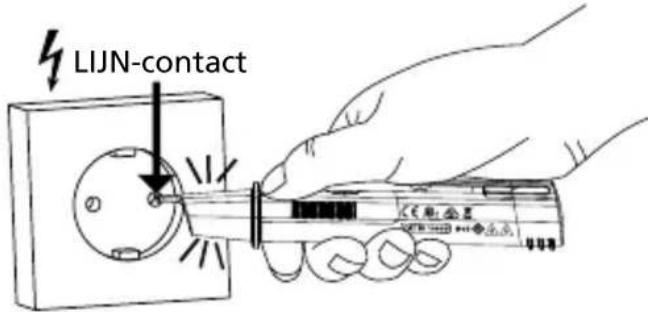

Stopcontact testen:

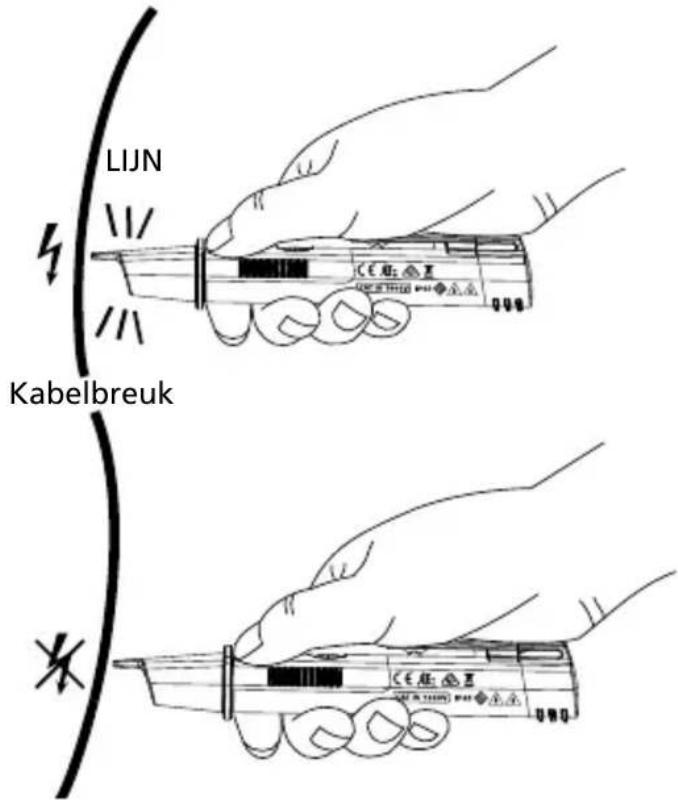

Draad- en kabelbreuken testen:

De zaklamp gebruiken

Er is een zaklamp geinstalleerd in de NCV-1030/1040-EUR (MAGNO-)VOLTfix. Activeer de zaklamp door op de knop te drukken. Om de zaklamp UIT te schakelen, drukt u opniew op de knop

SPECIFICATIONS

Bereik bedrijfs-spanning	NCV-1020-EUR VOLTfix:50-1000 Vac, 50-400 HzNCV-1030-EUR VOLTfix:12-50 Vac, 50-1000 Vac,50-400 HzNCV-1040-EUR MAGNO-VOLTfix:12-50 Vac, 50-1000 Vac,50-400 Hz
Spanningsdetectie (standaard bereik)/gevoeligheid	LED- en zoemerindicaties+zijn ongeveer 5 mmverwijderd van een draadmet 230 Vac
Detectie van magnetisch veld/gevoeligheid	NCV-1040-EUR MAGNO-VOLTfix:ca. >2,5 mT
Meetcategorie CAT	V 1000V
Bescherming gegen binnendringing	IP65

BATTERIJEN VERVANGEN & ONDERHOUD

Temperatuur-bereik	0 °C tot 40 °C ≤ 80% RH
Opslagomst-andigheden	-10 °C tot 40 °C ≤ 85% RH
Werkhoogte ≤ 2000 m
Bedrijfscyclus Continu
Stroomtoevoer 2 x 1,5 V LR03 AAA- batterijen
Stroomverbruik Ongeveer 80 mA
Afmetingen (L x B x H)	156,2 x 23,5 x 27,5 mm
Gewicht (met batterijen geinstalleerd)	NCV-1020-EUR VOLTfix: Ca. 58 g NCV-1030-EUR VOLTfix: Ca. 60 g NCV-1040-EUR MAGNO- VOLTfix: Ca. 62 g
Veiligheids- compatibilitit	IEC 61010-1 3rd Ed., UL 61010-1 3rd Ed., UL 61010- 2-030, CAN/CSA-C22.2 No.61010-1-12, CAN/ CSA-C22.2 No. 61010-2- 030-12 to CAT IV 1000 V, vervuilingsgraad 2, IP65
EMC-naleving IEC 61	326-1 Korea (KCC): Klasse A-apparatuur (industriële zend- en communicationa- apparatuur) [1] [1]Dit product voldoet aan de vereisten voor industriële (Klasse A) apparatuur met elektromagnetische golven en de verkoper of gebruiker moet dit naleven. Deze apparatuur is bedoeld voor gebruik in zakelijk omgeving en worden nicht gebruikt in privéwoningen.
Certificeringen	CE C

Indicatie batterij bijna leeg

De NCV-1030/1040-EUR (MAGNO-)VOLTfix spanningssonde geeft met een zeer langzaam knipperende LED bij het inschakelen aan dat het batterijvermogen laag is en dat de batterijen要去en worden verrangen. Op dat punt is er geen spanningsindicatie möglichk.

De NCV-1020-EUR VOLTfix geeft bezelfde individatie nied aan; inplaats waarvan要去en de batterijen worden verrangen als er geen LED verschijnt bij het inschakelen.

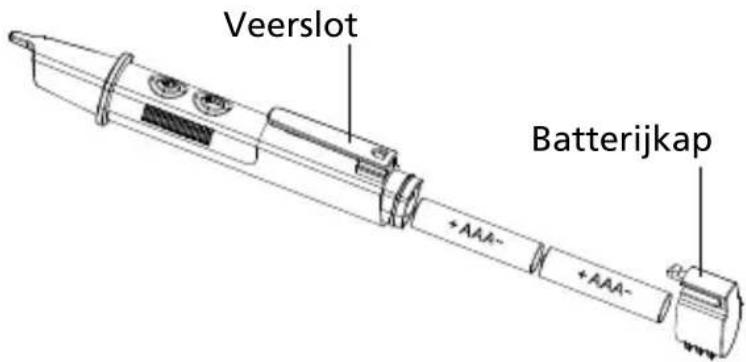

Batterijen verrangen

Om de batterijkap te verwijderen, gebruikt u de duimgreep om deze omhoog enaar buiten te trekken. Verwijder batterijen en verrang ze door (2) AAA 1,5 V alkalinebatterijen. Let hierbij op de richting van de batterij zoals weergegeven op de zichkant van de spanningssonde. Plaats de kap terug.

Als de spanningssonde nicht worden gebruikt gedurende langere tijd, verwijdert u de batterijen.

Reiniging

De spanningssonde worden gereinigd met een zachte oplossing van zeepwater. Breng een weinig aan met zachte doek en LAST alles volledig drogen voordat u het toestel gebruikt. Gebruik geen aromatische koolwaterstoffen, benzine of chloorhoudende oplosmiddelen voor de reiniging.

Série NCV-1000-EUR VOLTfix
