GME 6.5 V - Multigereedschap Güde - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING GME 6.5 V Güde

Originele gebruiksaanwijzing

Vertaling van de originele gebruiksaanwijzing

Beschrijving van de machine

Draai de twee moeren op de bevestigingsplaat (e) los, draai de twee bevestigingsplaten 180°.

Verwijder de twee plastic doppen (f) van de versnellingspook. Monteer de versnellingsstang door de twee delen vast te zetten met de plastic dop en splitpennen.

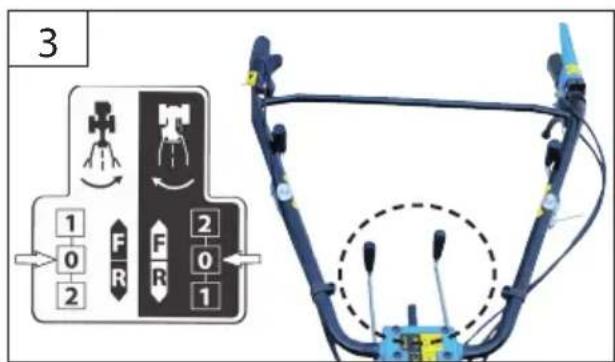

Inbedrijfstelling afstelling van het stuur

Inbedrijfstelling afstelling van het stuur

Koppeling van aanbouwwerktuigen

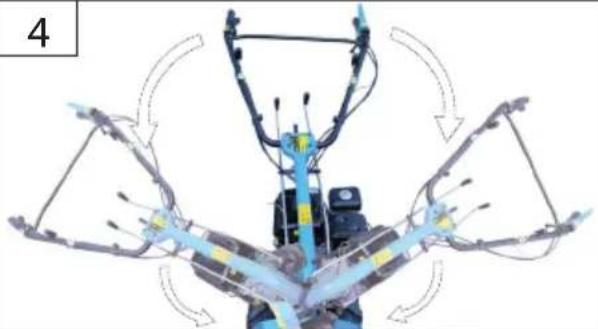

Stand van de stuurvork

heidsaanwijzingen in acht. Werk verantwoordelijk ten opzichte van andere personen. Neem contact op met de klantenservice wanneer u twijfels hebt over de aansluiting en bediening van de machine. Let op Neem ook altijd de gebruiksaanwijzing van het aanbouwwerktuig (bijv. sneeuwschild, hakmessen, etc.) in acht Technische gegevens Artikelnr. .............................................................................................................................................................................................95187 Cilinderinhoud ..................................................................................................................................................................196 cm

De opgegeven waarden zijn emissiewaarden en hoeven dus niet veilige waarden op de werkplek te vertegen- woordigen. Hoewel er een verband bestaat tussen emissie- en immissieniveaus, kan niet op betrouwbare wijze worden afgeleid of aanvullende voorzorgsmaatregelen nodig zijn of niet. Factoren die van invloed zijn op het immissieniveau dat daadwerkelijk op de werkplek aanwezig is, zijn onder meer de aard van de werkruimte en andere geluidsbronnen, d.w.z. het aantal machines en andere aangrenzende werkprocessen. De toegestane werkplekwaarden kunnen ook van land tot land verschillen. Deze informatie moet de gebruiker echter in staat stellen een betere inschatting te maken van gevaren en risico's. Reglementair gebruik De machine is ontworpen voor gebruik in/rond huis, tuin, landbouw en bosbouw en voor terreinonder- houd. Met inachtneming van de technische gegevens en veiligheidsaanwijzingen. Gebruik de machine alleen buitenshuis en nooit in gesloten of slecht geventileerde ruimten. Deze machine mag alleen op de beschreven manier reglementair worden gebruikt. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade als gevolg van het negeren van deze gebruiksaanwijzing, de algemeen geldende voorschriften en de instructies in deze gebruiksaanwijzing. NL63 NEDERLANDS Geleverde onderdelen a Wielasbescherming b Wiel c Verbindingsmof d Borgpenopname e Bevestigingsplaten f Plastic doppen/splitpen g Bougiesleutel A Wielmontage B Montage koppeling voor aanbouwwerktuig C Montage hendel/hoogteverstelling NL Montage versnellingspook Beschrijving van de machine

6. Koppeling voor aanbouwwerktuig

7. Borgpen voor koppelen/ontkoppelen

8. Borgpen voor de stuurstang

12. Aan/uit-schakelaar

14. Veiligheidsschakelaar (noodstop)

17. Inschakelhendel voor aftakas

20. Hendel/aandrijfsysteem

21. Toerentalregeling/rijsnelheid

Overige risico's Gevaar voor verwondingen! Neem de bedieningsinstructies voor de aanbouwwerktuigen in acht Ondanks het naleven van alle relevante bouw

voorschriften kan het toch voorkomen dat bij het bedienen van de machine gevaren ontstaan, bijv. door wegvliegende werkstukonderdelen, wegvliegende gereedschapsonderdelen bij het gebruik van beschadigd gereedschap, geluidse

missie, stofemissie. Veiligheidsaanwijzingen Gevaar voor verwondingen! Breng lichaamsdelen of kleding nooit in de buurt van draaiende delen van de machine. Gevaar voor brandwonden Sommige machineonderdelen worden tijdens de werking zeer heet. Raak geen hete onderdelen aan, bijv. motor en geluiddemper. Lees de gebruiks- en onderhoudsaanwijzingen zorgvuldig. Maak u vertrouwd met de bedieningsele

menten en het juiste gebruik van de machine. U moet weten hoe de machine werkt en hoe u de bedienings- elementen snel kunt uitschakelen. Laat nooit kinderen met de machine werken. Laat nooit volwassenen die niet juist zijn geïnstrueerd met de machine werken. Houd het werkgebied vrij van alle personen, vooral kleine kinderen en huisdieren. Let op dat u niet uitglijdt of valt, vooral niet als u achteruit werkt. Controleer het terrein waarop de machine wordt gebruikt en verwijder objecten die door de machine kunnen worden gegrepen en weggeslingerd. Draag tijdens het werken of onderhoud handschoe

nen, een veiligheidsbril, nauwsluitende winterkleding en stevige schoenen met een antislipzool. NL64 NEDERLANDS Brandstof is licht ontvlambaar. Bewaar brandstof alleen in daarvoor toegelaten containers. Tank de machine alleen buitenshuis en niet in de buurt van open vuur of brandende sigaretten. Tank bij voor het starten van de machine. Als de motor draait of nog warm is, mag u niet bijtanken of de tankdop openen. Zorg ervoor dat er geen brandstof wordt gemorst. Als er brandstof is uitgelopen, mag de motor niet worden gestart. Haal de machine uit het vervuilde gebied en vermijd elke poging tot ontsteking totdat de brandstofdampen zijn verdampt Voer geen aanpassingen uit terwijl de machine draait (behalve instellingen die direct door de fabrikant zijn aanbevolen). Laat de machines kort aan de omgevingstemperatuur aanpassen in geval van extreme temperatuurver

schillen. Bij het gebruik van een gemotoriseerde machine bestaat de kans dat vreemde voorwerpen in de ogen worden geslingerd. Draag altijd een veiligheidsbril of oogbescherming tijdens het gebruik of bij het uitvoeren van een instel

ling of reparatie. Houd uw handen of voeten niet in de buurt van of onder draaiende onderdelen. Blijf altijd buiten het gebied van de uitwerpopening. Wees uiterst voorzichtig bij het werken op of overste

ken van grindopritten, trottoirs of wegen, en let op verborgen gevaren en verkeer. Nadat u een vreemd voorwerp bent tegengekomen, dient u de motor uit te schakelen, de kabel van de bougie los te koppelen, de machine grondig te controleren op beschadigingen en de schade te repa

reren voordat u de machine opnieuw start en met de machine werkt. Als de machine abnormaal begint te trillen, dient u de motor uit te schakelen en onmiddellijk de oorzaak op te sporen. Trillingen zijn over het algemeen een waarschuwing voor een storing. Schakel de motor altijd uit bij het verlaten van de bedrijfsstand, voordat u de wielbehuizing of het uitwerpkanaal vrijmaakt van verstoppingen en bij het uitvoeren van reparaties, aanpassingen of inspecties. Zorg er bij het reinigen, repareren of controleren voor dat de opname/het wiel en alle bewegende delen stilstaan. Gebruik de machine nooit binnenshuis, maar uitslui

tend buitenshuis. Overbelast de machine niet. Gebruik de machine nooit met hoge snelheden op gladde oppervlakken. Wees voorzichtig bij het achteruitrijden. Koppel de stroomtoevoer naar de opname/het wiel los wanneer de machine wordt getransporteerd of niet in gebruik is. Gebruik alleen aanbouwgereedschap en accessoires die zijn goedgekeurd door de machinefabrikant (zoals wielgewichten, contragewichten, cabines, etc.). Gebruik de machine nooit zonder goed zicht of ver

lichting. Zorg er altijd voor dat u stevig staat en houd de handgrepen stevig vast. Loop altijd rustig; ren niet. Laat mensen niet op de machine meerijden. Schakel de motor uit en trek de stekker uit het stopcontact, als u niet met de machine werkt, deze achterlaat of aanpassingen, onderhoud of reparaties uitvoert. Bedien de machine alleen als deze in goede toestand is. Voer vóór elk gebruik een visuele inspectie uit. Controleer met name de veiligheidsinrichtingen, elektrische bedieningselementen, elektrische kabels en schroefverbindingen op beschadiging en stevige montage. Vervang indien nodig beschadigde onder

delen vóór gebruik. Laat de motor afkoelen voordat u de machine in een gesloten ruimte opbergt. De motor moet voor de eerste inbedrijfstelling steeds met motorolie worden gevuld. Controleer vóór ieder gebruik het oliepeil. Vul indien nodig motorolie bij. Bewaar de machine nooit met benzine in de tank in een gebouw waar benzinedampen in contact kunnen komen met open vuur of vonken. Als de machine voor langere tijd wordt opgeslagen, moet de tank leeg zijn. Wijzig de bedieningsinstelling van de motor niet en laat het toerental niet te hoog oplopen. Eisen aan de gebruiker van de machine De gebruiker moet de gebruiksaanwijzing zorgvuldig gelezen en begrepen hebben voordat hij de machine in gebruik neemt. Kwalicatie Behalve een uitvoerige instructie door een deskundige is er geen speciale kwalicatie nodig om de machine te NL65 NEDERLANDS mogen gebruiken. Minimumleeftijd Het product is bedoeld voor gebruik door personen ouder dan 16 jaar. Als het product wordt gebruikt door kinderen van 8 jaar of ouder of door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of een gebrek aan ervaring en kennis, moeten zij onder toezicht staan of worden geïnstrueerd over het veilige gebruik van het product en de daaruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met de machine spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd. Training De machine mag alleen worden gebruikt na een ade- quate instructie door een deskundige, respectievelijk na het doorlezen van de gebruiksaanwijzing. Een specieke training is niet noodzakelijk. De gebruiker is verantwoordelijk voor ongevallen of gevaren voor derden. Wat te doen in geval van nood Begin met EHBO-maatregelen en schakel zo snel mogelijk gekwaliceerde medische hulp in. Voorkom dat de gewonde persoon nog verder verwond raakt en houd de persoon stil. Voor een mogelijk ongeval moet er altijd een verbandtrommel conform DIN 13164 op de werkplek binnen handbereik beschikbaar zijn. Het uit de verbandtrommel gebruikte materiaal moet direct weer worden aangevuld. Vermeld de volgende informatie wanneer u hulp inroept

1. de locatie van het ongeval

2. de aard van het ongeval

3. het aantal slachtoers

4. de aard van de verwondingen

Onderhoud Schakel de motor uit en trek de bougiestekker eruit voordat u werkzaam- heden aan de machine uitvoert. Wacht tot alle draaiende delen tot stilstand zijn gekomen en de machine is afgekoeld. Houd de machine, met name het gebied rondom de tank en motor, altijd schoon. Behandel alle bewegende delen met een milieuvrien

delijk smeermiddel. Laat reparaties alleen door gekwaliceerd personeel uitvoeren. Gebruik uitsluitend originele accessoires en originele vervangingsonderdelen. Een machine kan alleen een nuttig hulpmiddel zijn als deze regelmatig en goed wordt onderhouden. Ge

breken in onderhoud en verzorging kunnen leiden tot onvoorspelbare ongevallen en verwondingen. Indien gewenst kunt u de lijst met reserveonderdelen vinden op internet via www.guede.com. Symbolen Lees de gebruiksaanwijzing door Draag gehoorbescherming! Draag stevige schoenen! Draag beschermende handschoenen! Let op! Let op, heet oppervlak! Waarschuwing voor gevaarlijke elektri- sche spanning Waarschuwing voor brandbare stoen Ontplongsgevaar Raak machineonderdelen alleen aan als ze volledig tot stilstand zijn gekomen. Waarschuwing voor wegvliegende onderdelen Giftige dampen en oliedampen kunnen vergiftigingen veroorzaken. Neem de gebruiksaanwijzing in acht Afstand van personen Let erop dat er geen personen in het gevarengebied aanwezig zijn. Let op, alleen tanken wanneer de motor is uitgeschakeld NL66 Niet in gesloten ruimten gebruiken Let op voor rondvliegende delen (gevaar voor mensen, dieren, huizen, auto's) Sterk

Roken en open vuur zijn ver

boden. Schakel de motor uit en trek de bou- giestekker eruit voordat u werkzaamhe- den aan de machine uitvoert. Gashendel Smoorklep Benzinekraan Oliepeil Tegen vocht beschermen Verpakkingsrichting boven Garantie De garantieperiode bedraagt 12 maanden bij commer- cieel gebruik en 24 maanden voor consumenten en be- gint op het tijdstip waarop de machine wordt gekocht. De garantie geldt uitsluitend voor gebreken die te wijten zijn aan materiaal- of fabricagefouten. Stuur bij een defect waarvoor u aanspraak op de garantie maakt altijd het originele aankoopbewijs met de verkoopdatum mee. Uitgesloten van de garantie zijn oneigenlijk gebruik van de machine, bijvoorbeeld overbelasting, gebruik van geweld en schade veroorzaakt door externe invloeden of door vreemde voorwerpen. Ook schade als gevolg van het niet naleven van de gebruiks- en montageaanwijzing en normale slijtage zijn uitgeslo

ten van de garantie. Service Hebt u technische vragen? Een klacht? Hebt u vervan- gingsonderdelen nodig of een gebruiksaanwijzing? Op de website van Güde GmbH & Co. KG (www.guede.com) onder 'Service' helpen we u snel en eciënt verder. Help ons u te helpen. Om uw machine bij een klacht te kun- nen identiceren, hebben we het serienummer, het ar- tikelnummer en het bouwjaar nodig. Al deze gegevens vindt u op het typeplaatje. Om deze gegevens altijd bij de hand te hebben, gelieve ze hieronder in te vullen. Serienummer Artikelnummer Bouwjaar Belangrijke klantinformatie Houd er rekening mee dat een retourzending binnen of buiten de garantieperiode altijd met de originele verpakking moet plaatsvinden. Deze maatregel voor- komt onnodige transportschade en het vaak moeizame afhandelen ervan. Alleen in de originele verpakking is uw machine optimaal beschermd en is een vlotte verwerking gegarandeerd. NL67 NEDERLANDS Inspectie- en onderhoudsschema Regelmatige onderhoud- speriode Voor ieder gebruik Na 1 maand Na 3 maanden Na 6 maanden Na 12 maanden aan het einde van het seizoen

bedrijfsu- ren 100 be- drijfsuren 300 be- drijfsuren Motorolie (10W-40) max. 0,6 l Controleren

Veiligheidsinrichtingen controleren

Machine grondig reinigen, glijijzers en ruimerblad met olie besproeien Na elke uitschakeling

Voer de benodigde onderhoudswerkzaamheden uit in de opgegeven maand of nadat het aantal aangegeven bedrijfsu- ren is bereikt, afhankelijk van wat er eerder van toepassing is. NL68 Storingen verhelpen Storingen Oorzaken Oplossing De motor start niet Benzinekraan gesloten Benzinekraan openen Brandstof vervuild Brandstof vervangen Benzinetank leeg Benzine bijvullen Bougie vervuild of defect Bougie reinigen of vervangen

Verkeerde gashendelstand Instelling corrigeren Laag vermogen Luchtlter vuil Luchtlter reinigen of vervangen 22-23

Geen of slippende aandrijving Koppeling slipt Kabel afstellen

Klantenservice raadplegen Toerental komt niet overeen met de instelling Kabel verkeerd afgesteld Kabel afstellen

Conformiteitsbeoordelingsprocedure

Gegarandeerd geluidsdrukniveau

Gemachtigd voor samenstelling van de technische documenten +
