GEBRUIKSAANWIJZING HG1825AB ASKO

Instellen voor andere gassoort

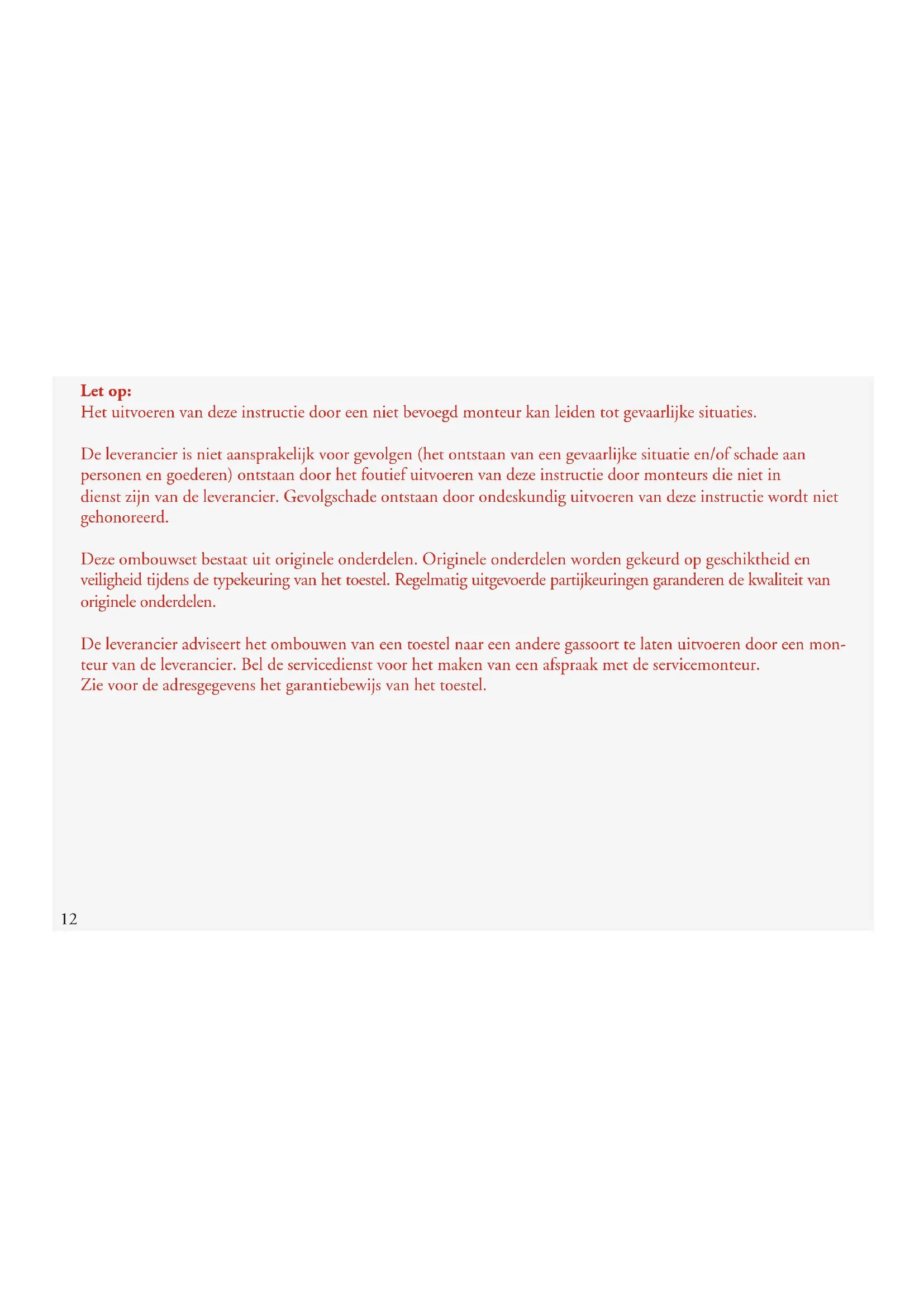

Het uitvoeren van deze instructie door een Niet bevoegt monteur kan leiden tot gevaarlijke situatuies.

De leverancier is Niet aansprakelijk voor gevolgen (het ontstaan van een gevaarlijke situatie en/of schade aan personen en goederen) ontstaan door het foufuiuvoeren van deze instructie door monteurs die nicht in diest zijn van de leverancier. Gevolgschade ontstaan door ondeskundig uitvoeren van deze instructie wordt nicht gehonoreerd.

Deze ombouwset bestaat uit originele onderdelen. Originele onderdelen worden gekeurd op geschiktheid en veiligheid tijdens de typekeuring van het toestel. Regelmatig uitgevoerde partijkeuringen garanderen de kwaliteit van originele onderdelen.

De leverancier advisiert het ombouwen van een toestel maar een andere gassoort te lien uitvoeren door een monteur van de leverancier. Bel de servicedienst voor het makeen van eenafspraak met de servicemonteur. Zie voor de adresgeevens het garantiebewijs van het toestel.

Inleiding

Met dcze ombouwscb bouwt u uw gaskookplaat om van aardgas (G20/G25) op propaan-/butaangas. Controleer Voordat u met ombouwen begint of uw gaskookplaat daadwerkelijk op aardgas is ingesteld.

Gereedschap

A. Pijp- (of dopslcutel) 7
B. Schroevendraier 4 mm (bladbreedte)
C. Torx-20 schroevendraier
D. Punttang
E. Lekspray en/of speciale drukmeter
F. Steckslutel 7+10 (Wok)
G. Isolatieplaatje wok

Let op: Test het toestel na het ombouwen op gasdichtheid (zie hoofdstuk 3).

Vervang de volgende onderden:

• spuistkukken voor de branders
• sparstandschroeven voor dc gaskranen
• affdichtringen voor de afflichting onder de branders
• schroeven voor vastzetten branderkelk/vangschaal op brander
  -3 gevegensplaatjes met gewijzigde gasinstelling
  -3 fiberringen onder de schroeven wokbrander

De waarden van de spuitstukken en sparstandschroeven vindt u, ter verificatie, op de stickers van de sets. De letters van de sets (hoofdletter voor spuitstukken enkleine letter voor sparstandstiftcn) corresponderen met de letters op de sticker op de onderbakbodem van het toestel. De waarden staan ook op de inpuieters en sparstandstiften De volgende sets konnen voorkomen:

• Set 'A-a' voor sudderbranden
• Set 'B-b' voor normaalbrandcr
• Set 'C-c' voor sterkbrander
• Set 'G1-g', 'G2' en 'G3' voor wokbrander ('g' voor Spaarstandschroef)

G

Voorbeelden stickers sets

Set 'A-a' voor sudderbrander

Set 'G1-g' voor wokbrander

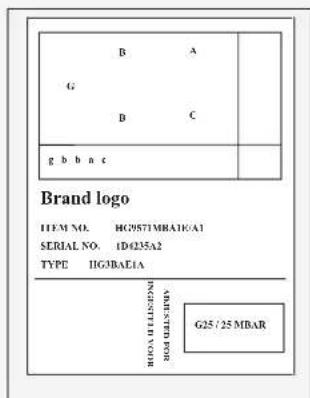

Voorbeeld sticker onderbak

Demonteren (zie afbeeldingen A)

Let op: maak het toestel spanningsloos voordat de vangschaal verwijderd word! Voorkom beschadiging van het werkblad. Leg delen van het toestel op een beschermende ondergrond.

1. Verwijder de pandragers en branderkoppen. Trek de bedieningsknuppenrechtstandig omhoog en verwijder dieze.
2. Verwijder de wokkelk en wokkopen door de wokkelk uit het toestel te verwijdersen (raadpleeg hiervoorde handleiding).

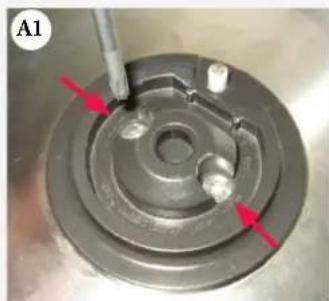

3. Schroef de branderkelken los (zie afbeelding A1). Gebruik hiervoor een Torx-20 (!).

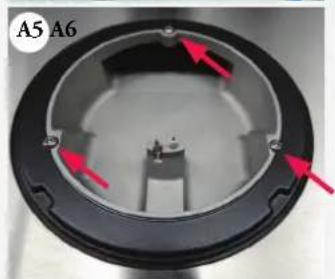

4. Neem de branderkelkenrechtstandig naar boven weg. Let op: onthoud de positie van de branderkelken.De sticker in de onderbak geeft ook de positie van de branderkelken aan. Hierop is A de sudderbrander, B de normalaalbrander, C de sterkbrander en E de wokbrander. Verwijder bij de domino wok het toestel uit de uitsparing en verwijde links en rechts 3 schroven (zie afbcelding A6).
5. Klap de vangschaal/glasplaat aan de voorzijde voorzichtig omhoog en schuif het stekkertje van de aardclip van de vangschaal (zie afbeelding A2).
6. Verwijder de vangschaal/glasplaat.

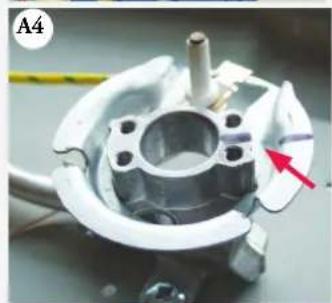

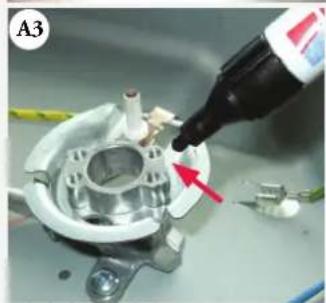

7. Let op! Onthoud de positie van de bougiehoulders.
   Plaats bij montage de bougiehoulders indezelfde positie terug. Markeer
   eventueel de positie van de bougiehoulders (zie afbeelding A3 en A4).

Ombouwen (zie afbeeldingen B)

De positie, de soort brander (hoofdletter) en de kraan (kleine letter) worden schematisch weergegeven op het etiket in de onderbak. In de ombouwset bevinden zich zakjes met hiermee correspondende letters (zie "Inleiding").

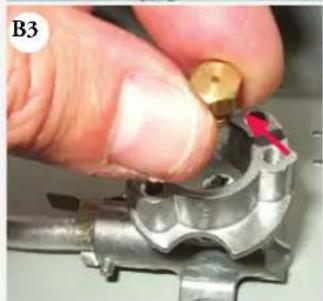

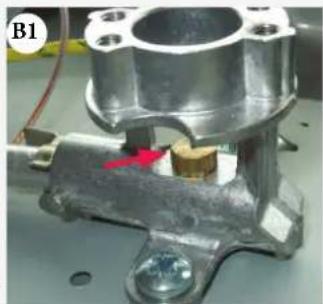

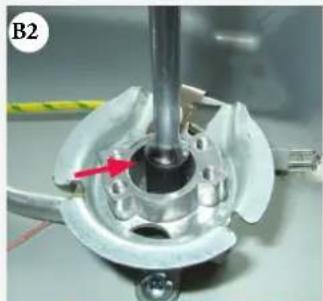

1. Vervang de spuitstukken in de branders. Gebruik voor demontage/montage van het spuitstuk pijpsleutel 7 (zie afbeeldingen B1, B2 en B3).

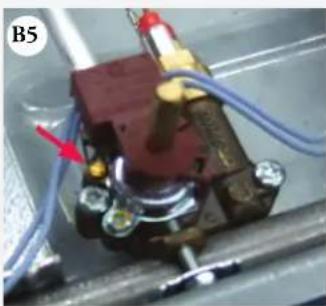

2. Vervang de sparstandschroeven in de kranen. De positie van de sparstandschoef kan per type gaskraan verschillen (zie afbeelding B4). Gebruik voor demontage/montage van de sparstandschroef een schroevendraaier bladbreedte 4mm (zie afbeelding B5/B6) en indien nodig een tang.
3. Vervang van de wokbrander de spuitstukken voor de sudder (G1), wok (G2) en braad (G3). Het wok-spuitstuk is gemarkeerd met een rib op de spuitstukhouser, het braad-spuitstuk is gemarkeerd met twice ribbonen en de sudder is het middelste spuitstuk (zie afbeelding B7 en B8). Het sudderspuitstuk kan verwangen worden met een steeksleutel nr. 7 met een aandraaimoment van 3,6Nm . De braad- en wokspuitstukken konnen verwangen worden met stecksleutel nr. 10 met een aandraaimoment van 5Nm .

De waarden van de spuitstukken en spaarstandschroeven vindt u, ter verificatie, op het gevevensplaatje van deze set! Zie voor verificatie ook de tabel met waarden voor inpuieters en spaarstandschroeven.

1. Plak de sticker "H1" in het waarvoort bestemde kader op het bestaande gegevensplaatje (met de gassoort/gasdruk) in de onderbak (zie afbeeling B9, B10 en B11).
2. Plak de sticker "H2" in het waarvoort bestemde kader op het bestaande geveensplaatje (met de gassoort/gasdruk) op de onderijnde van de onderbak (zie afbeelding B9, B12 en B13).
3. Plak de sticker "G2" in het waarvoort bestemde kader op het bestaande gevevensplaatje (met de gassoort/gasdruk) op onderzieijde van de gebruikshandlijding (zie afbeelding B9, B14 en B15).

Waarschuwing!

Controleer het toestel, met name de inpuiiters en sparstrandschroeven, op gasdichtheid.

Controle op gasdichtheid moet te allen tijde uitgevoerd worden voordat u het toestel in gebruik mag nemen! Controller de braadspuitstukken als LAST!

let op; toestel要去 hievoor aangesloten worden op het elektriciteitsnet.

Gebruik het isolatieplaatje!

B4

B11

B12
B13

B9

B14
B15

B10

Controleren op gasdichtheid (zie afbeeldingen C)

Controleer de gasdichtheid met behulp van lekspray als het toestel is aangesloten op de gastroevoer:

1. Dicht de inspuiter af.
2. Open de gaskraan. Let op; kranen met een thermische beveiliging indrukken, opendraien en ingedrukt honden!
3. Spuit lekspray op de verbindingen en controllerer deutsche op gastdichtheid (zie afbeelding C1 en C2).
4. Bij het contoleren op gasdichtheid van de wok- of braadspuitstuk要去 het sudderspuitsuk afgedicht worden. Voor de controle van het braadspuitstuk (wok) moet het toestel op de netspanning worden aangesloten om de solenoid te konnen schaklen. Plaats het isolatieplaatjc om spanningvoerende delen (schakelaar) at te schermen (CA). Controleer het braadspuitstuk altijd als laatste op gasdichtheid. Gebruik altijd de manchet en regellknop! Raadpleeg de handleiding. Let op de spanningvoerende delen.

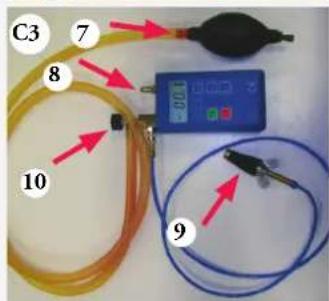

Controleer de gasdichtheid met een drukpomp (zie afeelding C3) als het toestel niet is aangesloten op de gastroevoer:

1. Sluit dc drukpomp aan op dc gasleiding (zic afbcelding CA) en sluit alle gaskranen.
2. Verhoog de druk tot 150 mbar en sluit de kraan (zie afbeelding C3/10)ussen drukpomp en drukmeter (zie afb.C3/8). Controleer de druk. Het drukverlies mag maximaal 5 mbar per minuut bedragen. Open na controle de kraan (zie afbeelding C3/10)ussen drukpomp en drukmeter.

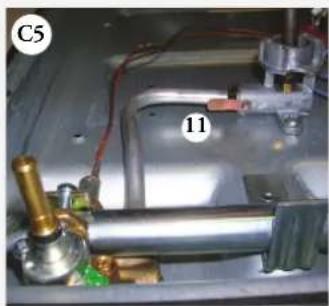

3. Draai eén van de gaskranen open en sluit de bijbehorende inpuiiter af (zie afbeelding C5/11).

Let op; kranen met een thermische beveiliging indrukken, opendraien en ingedrukt honden!

1. Verhoog de druk tot 150 mbar en sluit opniew de kraanussen drukpomp en drukmeter. Controleer de druk. Het drukverlies mag maximaal 5 mbar per minuut bedragen.
2. Herhaal deze test voor alle kranen en inspuiers.

Afmonteren (zie afbeeldingen D)

1. Controleer de positie van de bougieholders. een foutie positie za leiden tot onvolledige verbranding.
2. Leg de vangschaal op het toestel. Vergeet Niet de aardedraad aan de vangschaal te bevestigen (zie afbeelding D1)!
3. Monteer neue aufdichtingen in de branderkelken (zie afbeelding D2). Schroef de branderkelken met neue torxschroven op de branders.
4. Plaats bij de wokbranderijke fiberringen onder de schroeven.

In gebruik stellen

1. Plaats de knoppen, wokkelk, branderkoppen en pandragers.
2. Controller of het toestel is aangesloten op de juiste gassoort en gasdruk.
3. Open de gastoevoer en steek de stekker in het stopcontact.

Werking controlleren (zie afbeeldingen E/F)

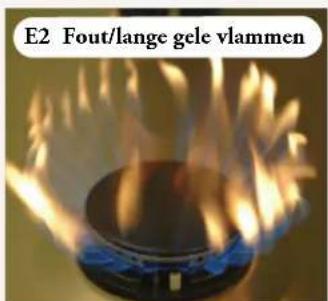

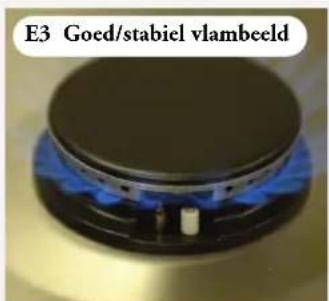

Ontsteek de branders. Controller of het vlambeeld over het gehele regelbereik regelmatig en stabel is (zie afbeeldingen E1, E2 en E3).

Belangrijk hierbij is dat:

• De vlam Niet dooft in kleinstand, de brander Niet 'aflbaast' in volstand (te herkennen aan vlammen die ver van de brander afstaan in combinatie met een 'sissend' geluid) en er geen lange gele vlammen zich.

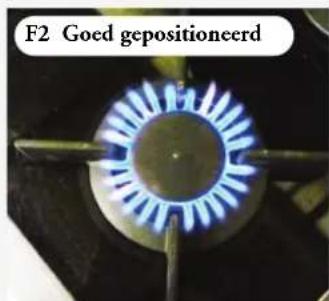

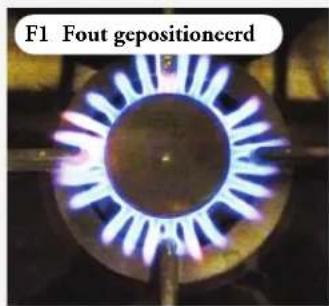

• De branders juist zich gepositioneerd (zie afbeeldingen F1/F2).

Gastabel		G20 20 mbar		G20 13 mbar		G25 25 mbar G25.3 25 mbar
	Brander	op-schrift spuit-stuk	opschrift spearstandschroef	opschrift spuitstuk	opschrift spearstandschroef	opschrift spuitstuk	opschrift spearstand-schroef
Aa= Sudder		77 36	85 45 75 36
Bb= Normaal		106 45	117 60 107 45
Cc= Sterk		131 53	135 65 132 53
G1g= Sudder		61 40	66 60 70 40
G2= Wok		110		110		110
G3= Braad		180		210		190

Gastabel		G30/G31 28-30/37 mbar		G30/G31 50/67 mbar
	Brander	opschrift spuitstuk	opschrift spararstandschroef	opschrift spuitstuk	opschrift spararstandschroef
Aa=	Sudder	46	26 46 22
Bb=	Normaal	60	30 60 26
Cc=	Sterk	72	36 72 30
G1g=	Sudder	40	34 40 34
G2=	Wok	61		61
G3=	Braad	100		100
