KÄYTTÖOHJE HG1825AB ASKO

Saatö eri kaasutyypille

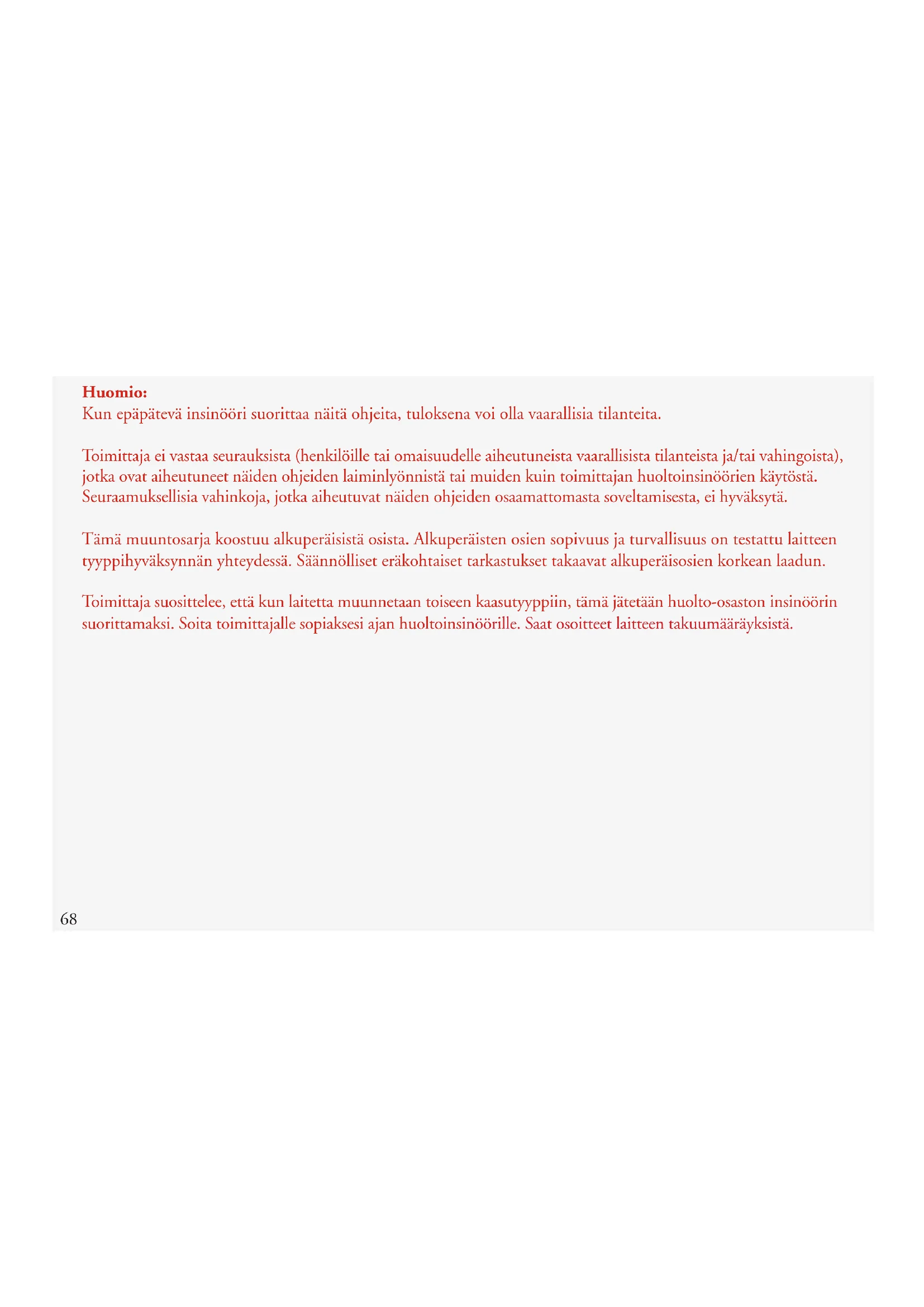

Kun epäpäteva insinoöri suorittaa naita ohjeita, tuloksena voi olla vaarallisia tilanteita.

Toimittaja ei vastaa seurauksista (henkiloille tai omaisuudelle aiheutuneista vaarallisista tilanteista ja/tai vahingoista), jotka ovat aiheutuneet naden ohjeiden laiminlyonnistä tai muiden kuin toimittajan houltoinsinoorien kaytosta. Seuraamuksellisia vahinkoja, jotka aiheutuvat naden ohjeiden osaamattomasta soveltamisesta, ei hyväskytä.

Täm muontosarja koostuu alkuperäisista osista. Alkuperäisten osien sopivuus ja turvallisuus on testattu laitteen tyyppihyväksynnän yhteydessa. Saannölliset eräkohtaiset tarkastukset takaavat alkuperäisosien korkean laadun.

Toimittaja suosittee, etta kun laitetta muunetaan toiseen kausutyppiin, tamä jatetaan huolto-osaston insinoörin suorittamaki. Soita toimittajalle sopiaksesi ajan huoltoinsinoörille. Saat osoitteet laitteen takuumäärayksista.

Johdanto

Tāmān muontosarjan avulla liesi voidaan muuntaa kāyṭṭāmaan maakaasun sijaan (G20/ G25) propaania tai butaania. Ennen muuntamisen aloittamista on tarkistettava, etta liési on todellakin saadety maakaasulle.

Tyokalut

A. Hylysvain tai räkkäväannin 7
B. Ruuvimeisseli 4 mm (teran leycys)
C. Ristipaaavain (20)
D.Teravat pihdit
E. Vuotosuihke ja/tai erikoispaineanturi
F. 7+10 avopainen avain (wokki)
G. Wokkieristelev

Huomio: Tarkista kaasuliitoksen kireys laitteen muuntamisen jälkeen (lue kappa pale 3).

Vaihda seuraavat osat:

poltimien suutin
- kaasuhanojen haudutuksen asetusruuvit
- tiivisterenkaat polittimien alle
- ruuvit polttimen paan/valumisastian kiinnittamiseksi polttimeen
-3 tarraa, jossa tiedot muokatuista kaasuaasetuksista
-3 kuiturengasta wokkipolttimenuuvien alla
Wokkipolttinen paa (vain G110 ja G120)
Paahtopoltuimen paa (vain G110 ja G120)

Suuttinen ja haudutusruuvien asennon voi tarkistaarjan tarroista. Sarjojen tekniset tiedot (isot kirjaimet suuttimelle ja pienet kirjaimet haudutusruuville) vastaavat laitteen alemman alustan pohjassa olevien tarrojen tietoja. Arvot on ilmoitetu myos suuttimissa ja haudutuksen asetusruuvcissa.

Saatavilla on seuraavia sarjoja:

-Sarja'A-a' haudutuspoltimelle
-Sarja'B-b'puolinopealle polttimelle
-Sarja'C-c' nopealle polttimelle
G1-g;G2' ja G3-sarjat wokkipoltimelle (g' haudutuksen asetusruuveille)

G

Esimerkkejā tarrasarjoista

Sarja 'A-a' haudutuspoltimelle

Sarja 'E-e' wokkipolttimelle

Esimerkki tarrasta alemmalla alustalla

Brand logo

ITEMNO. HIG957IMBAIEA

SERIAL NO. 1D4235A2

TYPE HG3BAEA1A

Purkaminen (katso kuva A)

Huomaa: irrota laite ennen valumastian poistamista.
Varo rikkomasta tyotasa. Laske latteen osat suojan paalle.

1. Irrota astiatuet ja polttimen paat. Veda saatimet ylos pystysuoraan ja irrota nc.
2. Poista wokkipoltinkuppi ja wokkipaat poistamalla wokkijakelija laitteesta (katso ohjcita kaytttooppaasta tata varten).

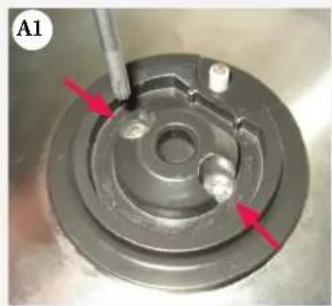

3. Ruuvaa poltinkupit irti (katso kuva A1). Kayta ristipaaavinta 20!
4. Nosta poltinkuppia pystysuoraan ylospain. Huomio: muista poltinkuppien asento. Pohjassa olva tarrasta voi myos tarkistaa kuppien asennon. A on haudutuspoltin, B puolinopea poltin, C pikapoltin ja E wokkipoltin. Poista dominowokille ensin laite syvennyksesta ja poista sitten 3 ruuvia vasemmalta ja oikealta puolehta (katso kuvaA6).
5. Avaa valumisastia varovasti edestä ja työnnä pidike pois astian edestä (katso kuva A2).
   6.Irrota valumisastia/lasilevy.

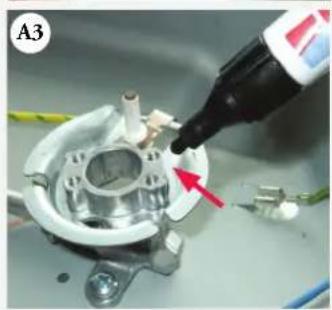

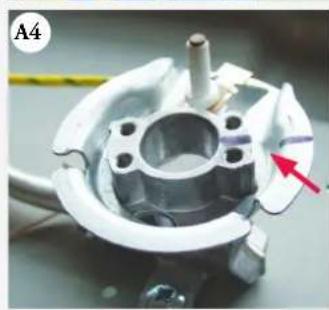

   7.Huomio! Paina mieleesi sytytystulppien pidikkeiden paikat. Aseta sytytystulppien pidike takaisin samassa asennossa kokoamisen aikana.Merkitse tarvittaessa sytytystulppien pidikkeiden paikat (katso kuva A3 ja A4).

Muantaminen (katso kuva B)

Asento, polititmen typpi (isoin kirjaimin) ja hana (pienin kirjaimin) on esitetty kaaviossa povassa tarrassa. Muuntosarjassa on pieni' pusseja, joiden paalll on vastaavat merkinnat (lue "Jobdanto").

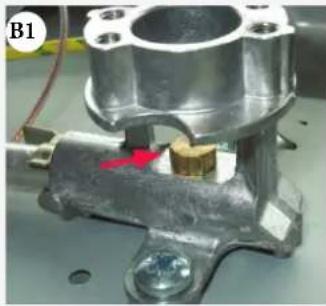

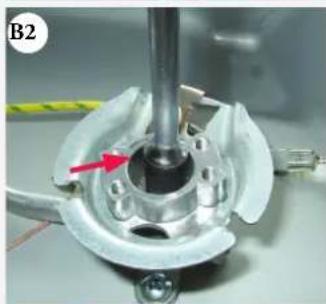

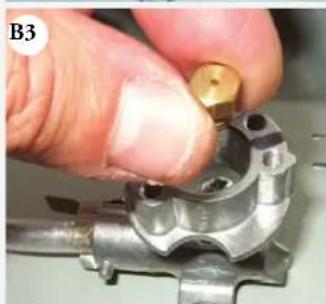

1. Vaihda poltimien suuttimet. Pura suutin hylsyavainta nro 7 kyytaen (katso kuvat B1, B2 ja B3).

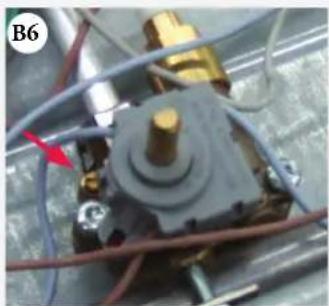

2. Vaihda hanojen haudutukscn asctusruuvit. Asetusruuvin asento voi vaihdella kaasuhanan tyypin mukaan (katso kuva B4). Kayttau ruvimeisseli (teran leveys 4mm ) haudutusruuvin purkamiseen/asantamiseen (katso kuva B5/B6). Kaytara trvittaessa pihtja.
3. Vaihda wokkipolttimessa suuttimet haudutuksselle (G1), wokille (G2) ja paahdolle (G3). Wokkisuurtin on merkitty yhdellä nauhalla suuttimen pidikkeessä, paahtosuurtin kahdella nauhalla. Haudurssuurtin on näden keskellä (katso kuvat B7 ja B8). Voit vaihtaa haudutssuuttimen nro 7 avoimella avaimella ja 3,6 nM:n kiristysmomentilla. Käytä nro 10 avoina avainta 5 Nm:n kiristysmomentilla paahto- ja wokkusuinten vaihtoon.

Suuttinen ja haudutusruuvien asennon voi tarkistaarjan tarroista. Tarkastusta varten ne nakee myos arvotaulukosta, suuttimesta ja haudutuksen asetusruuvista.

1. Ascta tarra 'H1' sopivaan osaan nykyisen laittcen tunnuskortissa (kaasun/kaasupainccn tyypillä) ala-astiassa (katso kuvat B9, B10 ja B11).
2. Aseta tarra 'H2' sopivaan osaan nykyisen laitteen tunnuskortissa (kaasun/kaasupaineen typilla) alastian alapuollele (katso kuvat B9, B12 ja B13).
3. Aseta tarra 'G2' sopivaan osaan nykyisen laitteen tunnuskortissa (kaasun/kaasupainen typpillä) käytöoppaan taustaan (katso kuvat B9, B14 ja B15).

Varoitus!

Tarkista kaasuliitantojen tiiviys erityisesti suuttimien ja haudutuksen asetusruuvin osalta!
Tarkista aina kaasulitosten kireys ennen laitteen kayttöä! Tarkasta muut suuttimet ensin ennen paahtosuuttimien tarkastusta.

Huomaa: tee tāmä kytkemällä laite verkkovirtaan.

Muista kayttä cristclevy!

B4

B11

B12
B13

B9

B14
B15

B10

Kaasuliitosten kireyden tarkistaminen (katso kuva C)

Tarkista kaasuliitokset vuosuihkeell Sen jalkeen, kun laite on kytketty kaasuverkkoon.

1. Tiiivista suutin.
2. Avaa kaasuhana. Huomio: paina ja avaa turvalaitteella varustetut hanat ja pidä niitta painettuina!
3. Suihkuta vuotosuihketta ja tarkista kaasulitosten pitavyys (katso kuvat C1 ja C2).
4. Wokki- tai paahtosuurtimien kaasun tihetytta tarkastaessa haudutussuutin on myos suljettava. Paahtosuurtinta (wokki) tarkastaessa kytke laite verkkovirtaan, jotta pystyt kytkemaaan solenoidin paalle. Aseta eristelevy suojaamaan sahkovirtaa sisaltavia osia (kytkin) (C4).

Kaasuntiheytta tarkastaessa jata pahtosuutin aina viimcski. Kayta aina tiivisterengasta ja ohjausnuppia. Katso ojheita kayttooppaasta. Varo sahkovirtaa sisaltviia osia.

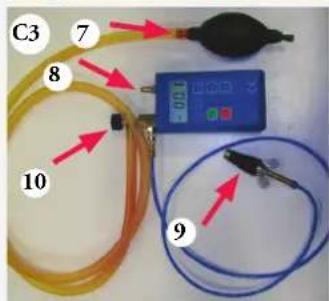

Tarkista kaasuliitosten pitävyys painepumpulla (katso kuva C3), kun laite ei ole kytketynä kaasuverkkoon:
1. Kytke painepumppu kaasuputkeen (katso kuva C4) ja sulje kaikki kaasuhanat.
2. Lisää painetta niin, etta se on 150 mbaaria ja suljc hana (katso kuva C3/10) painepumpun ja painecanturin valillä (katso kuva C3/8). Tarkista paine. Maksimipainehavio saa olla 5 mbaaria minuutissa. Avaa tarkistuksen jälkeen hana (katso kuva C3/10) painepumpun ja painecanturin valillä.

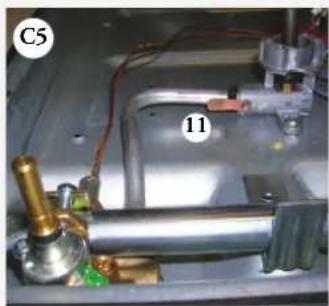

3. Avaa yksi hanoista ja sulje sita vastava suutin (katso kuva C5/11).
Huomio: paina ja avaa turvalaitteella varustetut hanat ja pidae n peainettuina!
4. Lisaa painetta, kunnes se on 150 mbaaria ja sulje taas hana painepumpun ja paineanturin valill. Tarkista paine. Maksimipainehavio saa ola 5 mbaaria minuutissa.
5. Toista testi kaikkien hanojen ja suuttimien kohdalla.

Lopullinen kokoonpano (katso kuvat D).

1. Tarkista sytytystulppien pidikkeiden paikat. Värin asetetut sytytystulpat voivat aiheuttaa epäytellisen palamisen.
2. Aseta valumisastia paikalleen. Muista kytkea maakaapeli valumisastiaan (katso kuva D1)!
3. Asenna polttinkuppeihin uudet tiivisterenkaat (katso kuva D2). Ruuvaa polttinkupit polittimiin uusilla ristipääruuveilla.
4. Asenna uudet kuiturenkaat wokkipolttinen ruvien alle

Kaynnistaminen

1. Laita nupit, wokkipolttimen kuppi, poltinpaat ja astiatuet omin paikkoihinsa. Malleissa G110 ja G120, vaihda wokkipolttimen paa ja paahtopolttimen paa muuntosarjan mukana tuleviin poltinpaihin.
2. Tarkista, etä laite on asetetu oikealle kaasutyypille ja kaasupaineelle.
3. Avaa kaasunsyottjaytonnpi Stoke pistorasiaan.

Toiminnan tarkistaminen (katso kuvat E/F)

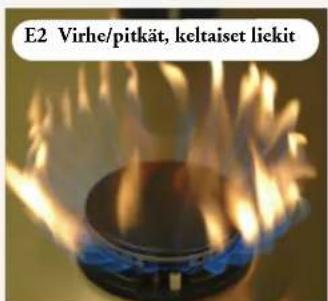

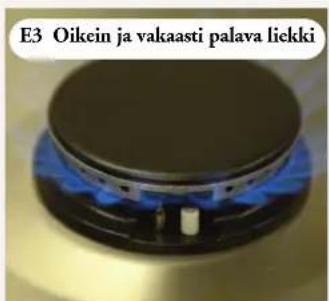

Sytytä polttimct. Tarkista, cttä liekki palaa niissä samalla laillä ja vakaasti koko saatöalueell (katso kuvat E1, E2 ja E3).

Tassa on tarkcaa:

• Liekki ei sammu haudutusasennossa tai ettei poltin ponnahda paikaltaan maksimiasennossa (tunnistat asian liekista, joka palaa kaukana polttimesta ja pitäa sihisevää aantä) ja ertei liekki pala pitkä, keltaisena liekkinä.

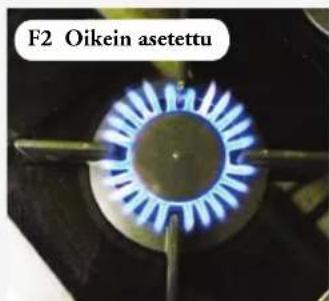

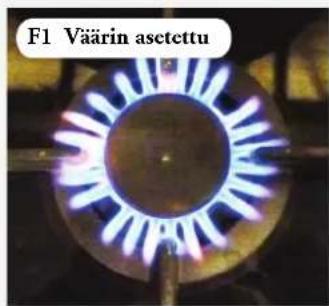

• Polttimet on asetettu oikein (katso kuvat F1/F2).

Kaasutaulukko		G20 20 mbaaria		G20 13 mbaaria		G25 25 mbaaria G25.3 25 mbaaria
	Poltin	Suuttimen merkintä	Haudutusru- uvin merkintä	Suut- timen merkintä	Haudutusruuvin merkintä	Suut- timen merkintä	Haudutusruuvin merkintä
Aa= Haudutus		77 36		85 45		75 36
Bb= Pau- inopea		106 45		117 60		107 45
Cc= Nopea		131 53		135 65		132 53
G1g= Haudutus		61 40		66 60		70 40
G2= Wokki		110		110		110
G3= Paahdettu		180		210		190

Kaasutaulukko		G30/G31 28-30/37 mbaaria		G30/G31 50/67 mbaaria
	Poltin	Suuttimen merkintä	Haudutusru-vin merkintä	Suut-timen merkintä	Haudutusru-vin merkintä
Aa= Hau-dutus		46 26 46 22
Bb=	Puol-inopea	60 30 60 26
Cc=	Nopea	72 36 72 30
G1g=	Haudutus	40 34 40 34
G2=	Wokki	61		61
G3=	Paahdettu	100		100
