BRUKSANVISNING HG1825AB ASKO

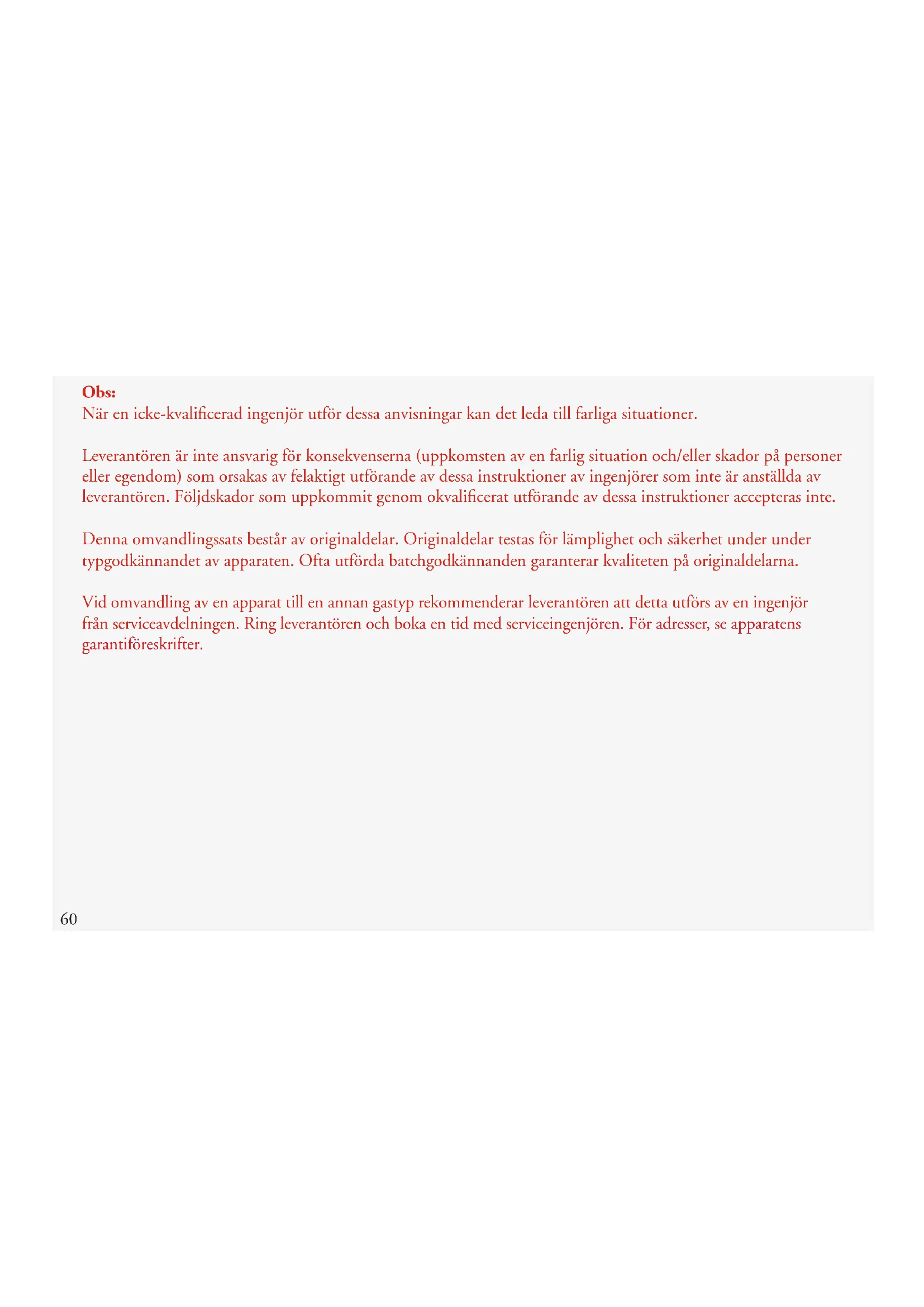

När en icken-kvalificerad ingenjör utfor dessa anvisningar kan det leda till fariga situationer.
Leverantoren arente anvariig for konsekvenserna (upppomsten av en farlig situation och/eller skador pa personer ell eregendom) som orsakas av felaktigt utforande av dessa instruktioner av ingenjorer som inte ar anstallda av leverantoren. Foljdskador som upppkommen genom okvalificerat utforande av dessa instruktioner accepteras inte.
Denna omvandlingssats bestar av originaldelar. Originaldelar testas for lamplighet och sakerhet under under typgodkannandet av apparaten. Ota utforda batchgodkannanden garanterar kvaliteten pa originaldelarna.
Vid omvandling av en apparat till en annan gastyp rekommenderar leverantoren att detta utfors av en ingenjor fran serviceavdelningen. Ring leverantoren och boka en tid med serviceingenjoren. For adresser, se apparatens garantiforeskrifter.
Inledning
Medenna omvandlingssats kan du omvanda din gashall fran naturgas (G20/ G25) till propan/butangas. Kontrollera om din gashall verkligen ar installd pa naturgas innan du bojar omvandlingen.
Verktyg
A. Hylsnyckel cller skruvnyckel 7
B. Skruvmejsel 4 mm (bladbredd)
C. Torxmejsel 20
D. Spctsig tang
E. Lackagespray och/eller särskild manometer
F. 7+10 skruvnyckel (wok)
G. Wok isolcringsplatta
Varning: Kontrollera gastrathct cfter omvandling av apparaten (se kapitel 3).
Byt ut foljande delar:
- injektor for brannare
-sjudningsstallskruvar for gaskranarna
-tatningsring for taiting underbrannarna - skruvar for att fasta brannarhuvudet/droppbrickan pa brannaren
-3 dataktetter med andrad gasinstalling - 3 fiberringar under wokbrannarskruvarna
- Wokbrannarhuvud (G110 och G120)
Stekbrannarhuvud (G110 och G120)
I verifikationssyfte hittar du varden for injektorsiffror och sjudningsstallskruvar pa setets etiketter. Setets tecken (versaler for injektor,och gemener for sjudningsstallskruvar) motsvarar tecknen pa etiketen vid basen pa apparatens ndre fack. Vardena anges aven pa injektorerna och sjudningsstallskruvarna.
Foljande inställninger ar möjliga:
-Installing A-a for sjudningsbrannare
-Inställning B-b for medelsnabb brannare
-Installing N C-c for snabbbrannare
- Installninger G1-g, G2 och G3 for wokbrännare (g für sjudningsställskruv)


G
etiketter
Installing N A-a for judningsbrannare

Installning G1-g for wokbrannare

Exempel på etikett nedre fackExempel på in:

Brand logo
ITEMNO. HIG9571MBAE/AI
SERIAL NO. 1D4235A2
TYPE HG3BAE1A

Demontering (se bild A)
Observera: Koppla ur apparaten innan du tar bort droppbrickan. Forbindra skador pa arbetsbanken. Lagg ner apparatens delar pa skyddad plats.
- Ta bort kastrullgaller och brännarhuvuden. Dra upp reglagen vertikalt och ta bort dcm.
- STa av wokbrannarkopp och wokhuvuden genom att ta bort fordelaren fran apparaten (sc handboken for att gora detta).

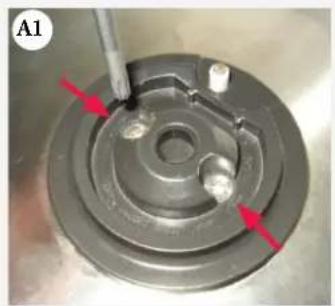

- Skruva loss brannarkopparna (se bild A1). Använd en torx 20 für detta andamål (!).
- Lyft brannarkopparna vertikalt uppat
Obs: Kom brannarkopparnas placering. Etiketten vid baslagret anger aven brannarkopparnas position. A ar sjudningsbrannaren, B medelsnabba brannaren, C snabba brannaren och E wokbrannaren. For domino wok, ta forst bort apparaten fran forsankningen och ta sedan bort 3 skruvar pa de vänstra och högra sidorna (se bild A6). - Oppna forsiktigt droppbrickan vid framsidan och skjut bort tappen pa jordklammman fran droppbrickan (se bild A2).
- Ta bort dropskalen/glasplattan.

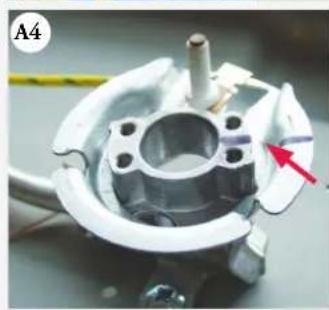

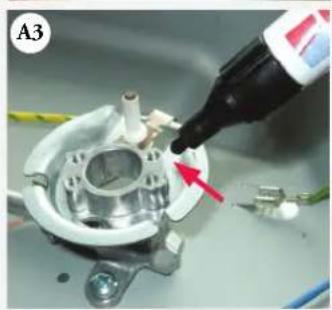

7.Obs! Kom ihag tandstiftshallarnas position. Satt tillbaka tandstiftshallarna i samma position vid montering. Markera tandstiftshallarnas position vid behov (se bild A3 och A4).






Omvandling (se bild B)
Position, brunnartyp (versaler) och kran (gemener) anges schematiskt på etiketten vid bottenlagret. Det finns sma pasar i omvandlingssettet med motivarande tecken (se Inledning).

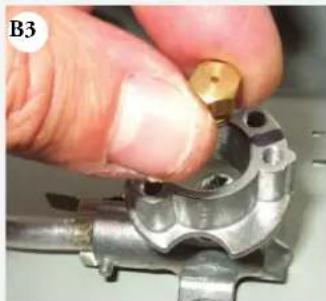

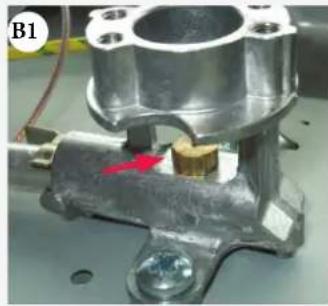

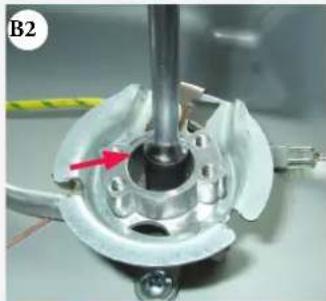

- Satt tillbaka injektorerna i brannarna. Använd en hylsnyckel 7 für (de)montering av injektorn (se bild B1, B2 och B3).

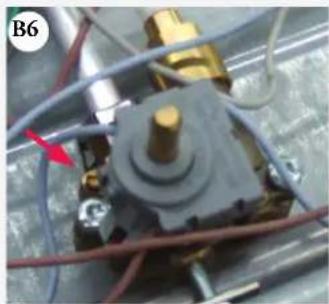

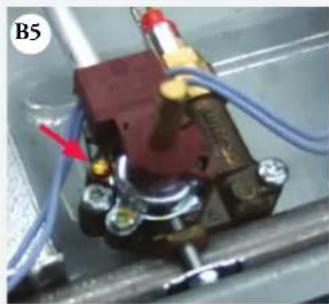

- Satt tillbaka sjudningsstallskruvarna i kranarana. Sjudningsstallskruvarnas position kan variera after typ av gaskran (se bild B4). Använd en skruvmejsel (bladbredd 4 mm) for (de)montering av sjudningsstallskruv (se bild B5/B6) och tang vid behov.
- Pá wokbrännaren ersätter du injektorerna med sjudning (G1), wok (G2) och stekt (G3). Wokinjektorn anges med en ribba pá injektorhallaren, grillinjektorn med tvä ribbor. Sjudningsinjektorn ar den i mitten (se bild B7 och B8). Du kan byta ut sjudningsinjektorn med en nr. 7 skruvnckel och en tt nej. Sju skruvnckel och ett 3,6 Nm Ådragningsmoment. Använd inte en nr. 10 skruvnckel med ett 5 Nm Åtdragningsmoment für att byta ut stek- och wokinjektorerna.
I verifikationssyfte bittar du varden for injektorer och sjudningsstallskruvar pa setets dataetikett. Du kan även se värdetabell, injektorer och sjudningsstallskruvar for att verifiera.
- Fäst dekalen "H1" i rätt avsnitt på apparatens identiferingskort (med typ av gas/gastryck) i bottenplåten (se illustration B9, B10 och B11).
- Fäst dekalen "H2" i rätt avsnitt på apparatens identiferingskort (med typ av gas/gastryck) på undersidan av bottenplaten (se illustration B9, B12 och B13).
- Fäst dekalen "G2" i rätt avsnitt på apparatens identieringskort (med typ av gas/gastryck) på baksidan av användarhandboken (sc illustration B9, B14 och B15).
Varning!
Kontrollera apparatens gastathet, i synnerhet injektorer och sjudningsstallskruvar!
Kontrollera alltid gastathet innan du anvander apparaten! Kontrollera de andra injektorerna forst, innan du kontrollerar stekinjektorerna.
Observera: For att gora detta ansluter du apparaten till elnatet. Glom inte att anvanda isoleringsplattan!




B4






B9



B10

B11

B12

B14
B15

Kontrollera gastathet (se bild C)
Använd Lackagespray for att kontrollera gasträhet nar apparaten ar ansluten till gastrilforseln:
- Tata injektorn.
- Oppna gaskranen. Varning: Tryck och oppna kranarna med termoelektrisk sakerhetsanordning och häll dem intryckta!
- Spraya lackagespray pa anslutningarna och kontroller deras gastrhatet (se bild C1 och C2).
- Vid kontroll av gasdensitet for wok-ller stekinjektorera ska aven sjudningsinjektorn vara stangd. Vid kontroll av stekinjektorn (wok) ansluter du apparaten till elnatet for att kunna sla pa solenoiden Placera isoleringsplattan for att skarma av eventuella strmforande delar (bryare) (C4). Vid kontroll av gasdensitet sha du alltid lamna stekinjektorn till sist. Anvand allt tid tattningsringen och kontrollreglaget. Se handboken. Var fersiktig med alla strmforande delar.

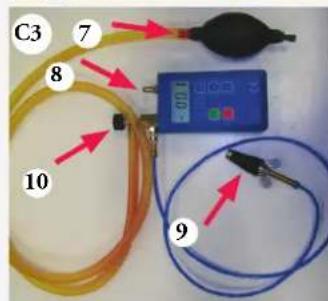

Kontrollera gastathet med tryckpump (se bild C3) när apparaten inte ar ansluten till gastrillforsel:
- Anslut tryckpumpen till gasroret (se bild C4) och stang alla gaskranar.
- Oka trycket till 150 mbar och stang kranen (se bild C3/10) mellan tryckpumpen och tryckmätaren (se bild C3/8). Kontrollera trycket. Maximalt tryckfall kan uppgå till 5 mbar per minut. Efter kontroll, öppna kranen (se bild C3/10) mellan tryckpump och tryckmätare.

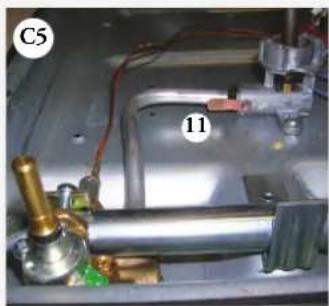

- Oppna en av kranarna och stang motsvarande injektor (se bild C5/11).
Varning: Tryck och öppna kranarna med termoelektrisk sakerhetsanordning och häll dem intryckta!
- Oka trycket till 150 mbar och stang panytt kranen mellan tryckpump och tryckmatare.
Kontrollera trycket. Maximal tryckfall kan uppg till 5 mbar per minut.
- Upprepa testet pa alla kranar och injektorer.
Slutmontering (se bild D)
- Kontrollera tandstiftshällarnas position. Tändstiftshällare som ar felplacerade kan resulteda i ofullständig forbränning.
- Placera droppbrickan på apparaten. Glöm inte att ansluta jordkabeln till droppbrickan (se bild D1)!
- Placera nya tätningsringar i brännarkopparna (se bild D2): Skruva pa brännarkopparna pa brännarna med nya torx-skruvar.
- Placera nya fiberringar under wokbrannarskruvarna.
Starta
- Placera reglage, wokbrannarkopp, brannarhuvuden och kastrullgaller pa plats. I G110 och G120 ersattswokbrannharvudet och stekbrannarhuvudt med de brannarhuvden som ingar in konverteringssetet.
- Kontrollera om apparaten ar ansluten till korrekt typ av gas och gastrck.
- Oppna gastillforseln och satt i kontakten i cluttaget.




Kontroll av fonction (se Bilder E/F)

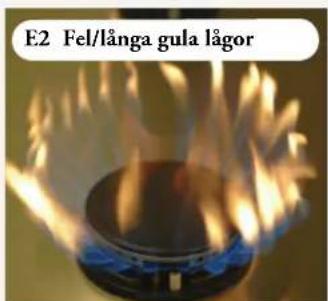

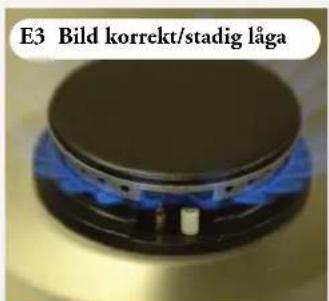

Tända brännare. Kontrollera om lagan ar enchelig och stabil for fullstandigt flexibilitetsforhällande (se bild E1, E2 och E3).
Viktigt ar att:
- Lagan inte kväv svid sjudning, brannaren inte "blaser ut" vid maximal forbränning (kannsigen pa lagor som finns pa avstand fran brannaren i kombination med ett visande Ijud) och att inga langa gula lagor finns.

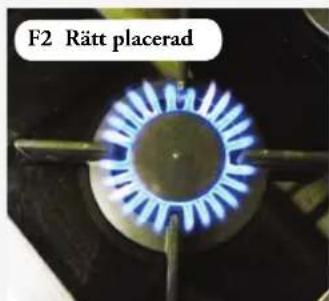

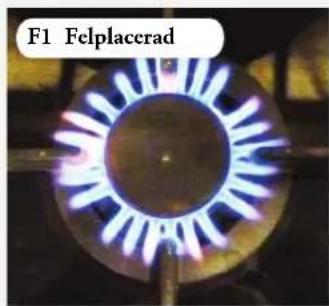

- Brännarna ar ratt placerade (se bildder F1/F2).









| Gastabell | G20 20 mbar | G20 13 mbar | G25 25 mbar/ G25.3 25 mbar | ||||
| Brännare | Inskrip- tion injektor | Inskription sjudningsställ- skruv | Inskrip- tion injektor | Inskription sjudningsställ- skruv | Inskription injektor | Inskription sjudningsställ- skruv | |
| Aa= Sjudning | 77 36 | 85 45 | 75 36 | ||||
| Bb= Medelsnabb | 106 45 | 117 60 | 107 45 | ||||
| Cc= Snabb | 131 53 | 135 65 | 132 53 | ||||
| G1g= Sjudning | 61 40 | 66 60 | 70 40 | ||||
| G2= Wok | 110 | 110 | 110 | ||||
| G3= Stekt | 180 | 210 | 190 | ||||
| Gastabell | G30/G31 28-30/37 mbar | G30/G31 50/67 mbar | |||
| Brännare | Inskri-p tion injektor | Inskription sjudningsställ- skruv | Inskrip- tion injektor | Inskription sjudningsställ- skruv | |
| Aa= Sjudning | 46 26 | 46 22 | |||
| Bb= Medel- snabb | 60 30 | 60 26 | |||
| Cc= | Snabb | 72 36 | 72 30 | ||
| G1g= | Sjudning | 40 34 | 40 34 | ||
| G2= Wok | 61 | 61 | |||
| G3= Stekt | 100 | 100 | |||
