BRUGSANVISNING HG1825AB ASKO

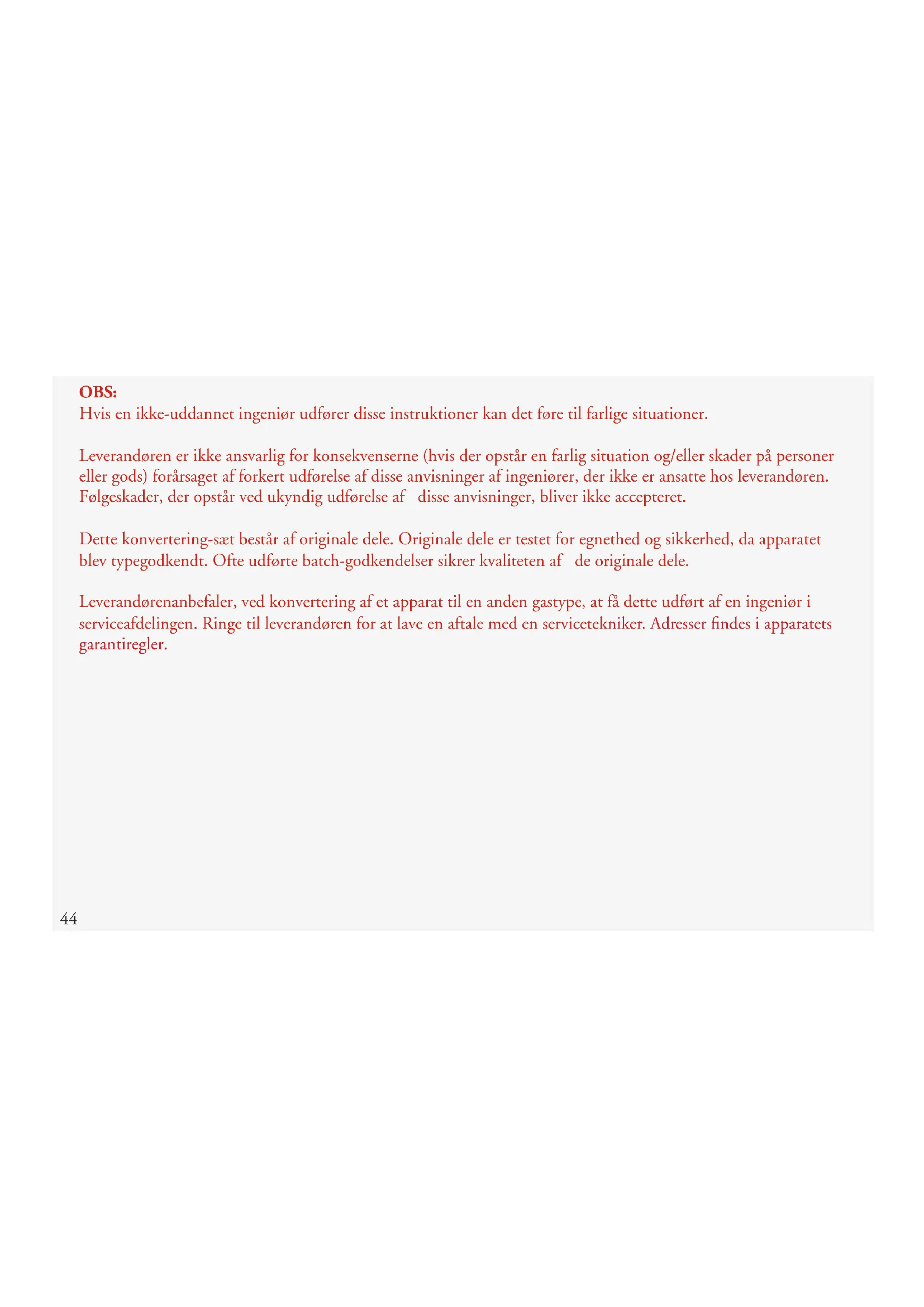

Hvis en jegke-uddannet ingenior udforer disse instruktioner kan det fore til farlige situationer.

Leverandoren er ici ansvarlig for konsekvenserne (hvis der opstar en farlig situation og/eller skader pa personer ellers gods) forarsaget af forkert udforelse af disse anvisninger af ingeniorer, der ici er ansatte hos leverandoren. Folgeskader, der opstar ved ukyndig udforelse af disse anvisninger, bliver ici accepteret.

Dette konvertering-sæt bestar af originale dele. Originale dele er testet for egnethed og sikkerhed, da apparatet blev typegodkendt. Ofte udførte batch-godkendelser sikrer kvaliteten af de originale dele.

Leverandorenanbefaler, ved konvertering af et apparat til en anden gastype, at fä dette udført af en ingenior i serviceafdelingen. Ringe til leverandoren for at lave en aftale med en servicetekniker. Adresser vindes i apparatets garantiregler.

Indledning

Med dete ombygningsaat kan gaskogcpladen ombyggcs fra naturgas (G20/ G25) til propan /butangas. Ffor ombygningen pabegyndes kal man kontrollere, om gaskogcpladen virkelig er indstillet pa naturgas.

Varktoj

A.Ror-ellertopnoglc7
B. Skruetrakker 4 mm (bladbredde)
C. Torx-20 skruetrakker
D. Spidstang
E. Lækagespray og/eller speciel trykmåler
F. 7 + 10 gaffelnoglc (wok)
G. Isoleringsplade til wok

Bemark: Apparatet skal after ombygning testes for gastrethed (se kapitel 3).

Folgende dele skal udskiftes:

-sprojtestykker til branderne
sparestillingsskruer til gashanerne
- taelningsringc til taelning under braenderne
skruer til fastgoring af brenderkumme/opfangsskal pa brender
-3 dataplader/etiketter med andret gasindstilling
- 3 fibringe nedenunder wokbranderens skruer
- Branderhoved til wok (kun til G110 og G120)
- Brænderhoved til stegning (kun til G110 og G120)

Verdierne for sprojtestykkerne og sparestillingsskruerne star pa etiketerne til sattene. Bogstaverne til sattene (stort bogstav til sprojtestykker og lille bogstav til sparestillingsskruer) svarer til bogstaverne pa etiketten pa bunden af apparatcts underbakken.

Disse vardier star ogsa pa indspjterne og sparestillingskruerne.

• Sæt 'A-a' til sparebrænder
  -Sxt'B-b'til normalbrender
• Sæt 'C-c' til kraftig brænder
  G1 - g,G2^ G3' sertil wokbrander (g' for skrue til simre-indstilling)

G

Sart 'A-a' til sparebrander

Saat 'G1-g' til wokbrander

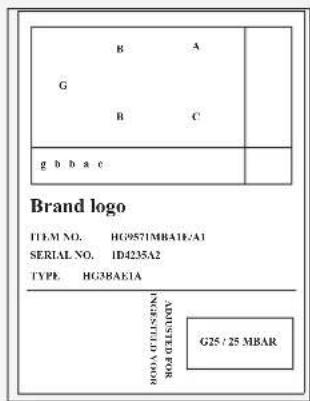

Eksempel pa etiket bundskuffeEksempler pa

Demontering (se fig. A)

Bemark: frakobl apparatet, for du ferner drybakken. Undga at beskadige kokkenbordet. Læg de forskellige dele pa en vis er lignende.

1. Tag gryderiste og brenderdyser af. Trak betjeningsknapperne lige op og af.
2. Fjern wokbranders kop og wok-hoveder ved at fjerne wok-distributoren fra apparatet (se brugsanvisingen for, hvordan du gor det).

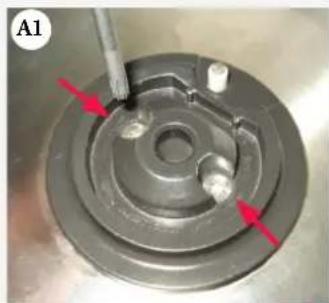

3. Skru branderkummer af (se fig. A1). Brug en Torx-20 (!)
4. Tag bränderkummerne lige op og af. Bemärk: Husk hvor bränderkummerne skal sidde. Pa etiketten i underbakken star positionerne ogsa. Her er A sparebränder, B normalbränder, C kraftig bränder og E wokbränder.

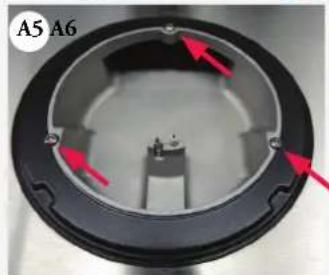

Pá domino wokken fjernes anordningen Först fra fordybningen, og derefter fjernes de 3 skruer på venstre og højre side (se illustrationen A6).

1. Klap forsigtigt opfangsskalen op pa forsiden og tag stikket pa jordklmen af opfangsskalen (se fig. A2).
2. Fjern spildbakken/glaspladen.
3. Bemark! Husk tandrøsholdernes placering.

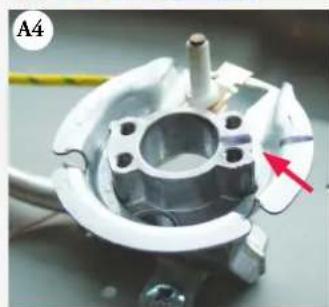

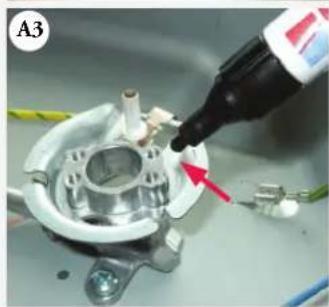

   Ved montage skal tandrøsholderne sætes tilbage pa deres oprindelige plads. Marker eventuelt tandrøsholdernes position (sc fig. A3 og A4).

Ombyngning (se fig. B)

Positionen, type brender (stort bogstav) og hane (lille bogstav) vises skematisik pa etiketten i underbakken. I ombygningsætitet er der sma poser med tilsvarende bogstaver (se "Indledning").

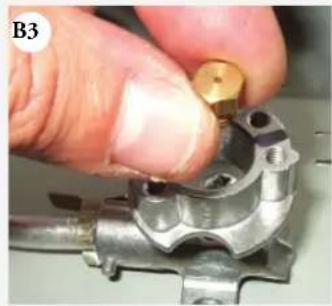

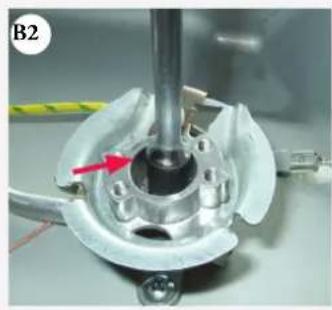

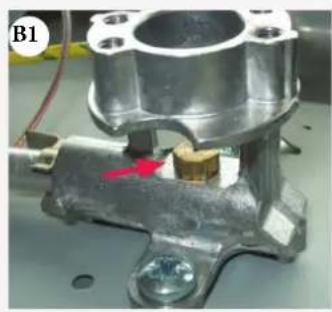

1. Udskift indsprojterne i brrenderne. Til demontage/montage af dyser bruges roarnogle 7 (se fig, B1, B2 og B3).

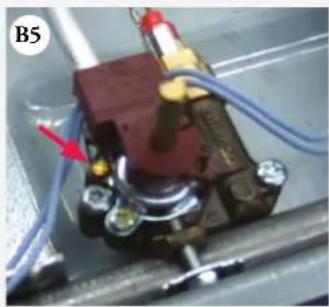

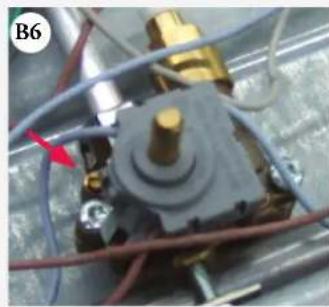

2. Udskift sparestillingsskruerne i hanerne. Sparestillingsskruens position kan vare forskellig fra den ene type gashane til den anden (se fig. B4). Til demontage/montage af sparestillingsskruen bruges en skructrakker med bladbredde 4mm (se fig. B5/B6) og om nodvendigt en tang.
3. I wokbrenderen udskifte injektor er til simring (G1), wok (G2) og ristning (G3). Wok-injektoren er angivet med en ribbe pa injektorholderen og ristning-injektoren er angivet med to ribbe. Smring-injektoren er placeret i midten (se illustrationer B7 og B8). Du kan udskifte simring-injektoren ved brug af en gaffelnogle nr. 7 og et 3,6 Nm tilspændingsmoment. Brug en gaffelnogle nr. 10 mcd et 5 Nm tilspændingsmoment for at udskifte ristning- og wok-injektor.

Verdierne for sprojtestykkerne og sparestillingsskruerne star pa datapladen til dette set. Se ogsa tabellen med verdier for indsprjtere og sparestillingsskruer.

1. Anbring etiketten 'H1' i den relevante bloc pa apparatets datakort (med typen af gas/gastryk) i den nederste plade (se illustrationerne B9, B10 og B11).
2. Anbring etiketten 'H2' i den relevante bloc pa apparatets datakort (med typen af gas/gastryk) pa undersiden af den nederste plade (se illustrationerne B9, B12 og B13).
3. Anbring etiketten 'G2' i den relevante bloc pa apparatets datakort (med typen af gas/gastryk) pa bagsiden af brugsanvisingen (se illustrationcnre B9, B14 og B15).

Advarsel!

Kontroller apparatet for gaslakte, isr indsprjterne og sparestillingsskruerne.

Der skal altid kontrolleres for gastaethed, for apparatet ma tages i brug! Kontroller forst de andre injektorer, for du undersoger ristning-injektorerne.

Husk at bruge isoleringspladen!

B4

B9

B10

B11

B12

B14
B15

Kontrol af gastaethed (se fig. C)

Kontroller for gastrethed ved hjelp af en laekagespray, nar apparatet er tilsluttet gasforsyninger:

1. Indsprojteren tætnes.
2. Abn gashanen. Bemark; haner med termisk sikring skal trykkes ind, abnes og holdes trykket ind!
3. Sprejt laksagespray pa forbinderser og kontroller, om de er tete (se fig. C1 og C2).
4. Nár du kontrollerer gastræthen for wok-ller ristning-injektorer, skal simring-injektoren ogå vare lukket. Nár du kontrollerer ristning-injektoren (wok), skal apparentet vare sluttet til lysnettet for at kinne tende solenoiden. Placér isoleringspladen for at beskytte alle stromførende dele (afbryder) (C4). Nár du kontrollerer gastræthen, skal du altid kontrollere ristning-injektoren til sidst. Brug altid tætningsringen og drejeknappen. Der henvises til brugsanvisingen. Vær opmarksom pa alle stromførende dele.

Kontroller for gastethed med cn trykpumpc (sc fig. C3), mens apparatet icke cr tilsluttet gasforsyninger:

1. Kobl trykpumpen til gasledningen (se fig. C4) og luk alle gashaner.

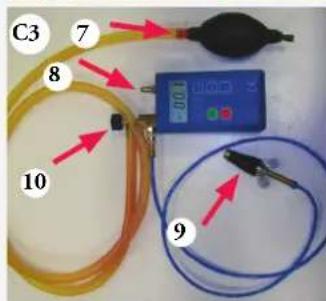

2. Øg trykket til 150 mbar og luk hanen (sc fig, C3/10) mellem trykpumpc og trykmaler (sc fig, C3/8). Kontroller trykket. Trykfaldet ma max. vare pa 5 mbar pr. minut. Efter kontrl abnes hanen (se fig, C3/10) mellem trykpumpc og trykmaler.
3. Abn en af gashanere og suk den tilhorende indsprojter (se fig. C5/11).
   Bemark; haner med termisk sikring skal trykkes ind, abnes og holdes trykket ind!
4. Og trykket til 150 mbar og luk igen hanen mellemen trykpumpe og trykmaler. Kontroller trykket. Trykfaldet ma max. vare 5 mbar pr. minut.
5. Gentag delle test for alle haner og indsprojtere.

Fardigmontage (se fig. D)

1. Kontroller tendrorsholdernes placering. Forkert placere tendor kan resultere i en ufuldstendig forbranding.
2. Læg opfangsskånen på apparatet. Glem ikke at fastgore jordledningen til opfangsskånen (se fig. D1)!
3. Monter nye taelingsringe i brenderkummerne (se fig. D2). Brenderkummerne skrues fast pa brenderne med nye torxskruer.
4. Placér de nye fiberringe nedenunder wokbraenderens skruer.

Ibrugtagning

1. Sæt drejeknapper, wokbrænderencs kop, brænder-hoveder og gryderiste på plads. For G110 og G120, udskiftes brænderhovedet til wok og stegning med de brænderhoveder, som følg er med konverteringsættet.
2. Kontroller, at apparatet er tilsluttet korrekt gastype og gastryk.
3. Abn for gastilforslen og sæt stikket i stikkontakten.

Kontrol af Funktion (se fig. E/F)

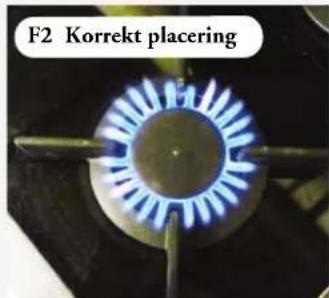

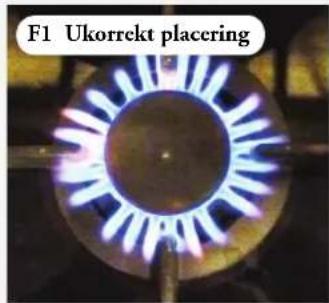

Tand for brnderne. Kontroller, om flammen i hele reguleringsomraret er rolig og stabil (se fig. E1, E2 og E3). Her er det vigtigt, at:

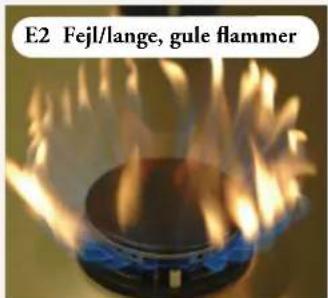

• Flammen不解 gär ud, när der er skruet helt ned, bränderen不解 'blæser' en for kraftig flamme ud, nar der er skruet helt op (flammen star næsten vandret ud fra bränderen, og derkommen en 'hvislende' lyd), der ilke er lange, gule flammer.
• Brandnerne er placeret korrekt (se fig F1/F2).

Gastabel		G20 20 mbar		G20 13 mbar		G25 25 mbar/ G25.3 25 mbar
	Brænder	Indfør- selsinjek- tor	Indførssim- mer indstill- ingsskrue	Indfør- selsinjek- tor	Indførssimmer indstillingsskrue	Indfør- selsinjek- tor	Indførssimmer indstillingsskrue
Aa= Spare		77 36		85 45		75 36
Bb= Nɔrmal		106 45		117 60		107 45
Cc= Kraftig		131 53		135 65		132 53
G1g= Spare		61 40		66 60		70 40
G2= Wok		110		110		110
G3= Roast		180		210		190

Gastabel		G30/G31 28-30/37 mbar		G30/G31 50/67 mbar
	Brænder	Indfør-selsinjek- tor	Indforselssimmer indstillingsskrue	Indfør-selsinjek- tor	Indforselssimmer indstillingsskrue
Aa= Spare		46 26 46 22
Bb= Nɔrmal		60 30 60 26
Cc=	Kraftig	72 36 72 30
G1g=	Spare	40 34 40 34
G2= Wok		61		61
G3= Roast		100		100

Merk:

For bekreftelse kan du finne verdiene for injektorverdier og smakokeinnstillingsskruer pa dataetiketten for dette settet. For bekreftelse kan du ogsa se verdictabellen, injektor og smakokeinnstillingsskruene.
