IAN 300283 - LED Schijnwerper Livarno Lux - Gratis gebruiksaanwijzing en handleiding

Soort product	LED-projector met bewegingsmelder
Merk	Livarno Lux
Model	IAN 300283
Vermogen	30 W
Voedingsspanning	100-240 V~, 50/60 Hz
Vermogensfactor	> 0,9
Lichtstroom	Ongeveer 2200 lumen
Kleurtemperatuur	Ongeveer 5000 K (daglicht)
Detectiehoek	Ongeveer 180°
Detectiebereik	Tot 12 m
Instellingen	Gevoeligheid (SENS), Verlichtingsduur (TIME), Lichtdrempel (LUX)
Beschermingsgraad	IP44 (beschermd tegen spatwater)
Beschermingsklasse	I (met beschermingsgeleider)
Afmetingen (L x H x D)	22,4 × 25,3 × 11,5 cm
Gewicht	1460 g
Bedrijfscycli	Ongeveer 15.000 cycli
Max. projectieoppervlak	0,045 m²
Gebruik	Binnen en buiten, op normaal ontvlambaar oppervlak
Montage	Muurmontage, aanbevolen hoogte 2,5 m
Inhoud van de levering	Projector, 2 schroeven ST8, 2 ringen, 2 pluggen, gebruiksaanwijzing
Reiniging	Droge, pluisvrije doek, na uitschakelen van de stroom
Garantie	3 jaar vanaf aankoopdatum (eerste koper)

Veelgestelde vragen - IAN 300283 Livarno Lux

Kan de projector binnenshuis worden gebruikt ?

Ja, de projector is ontworpen voor gebruik zowel binnen als buiten, dankzij de beschermingsgraad IP44.

Wat is de aanbevolen installatiehoogte ?

De aanbevolen hoogte is ongeveer 2,5 m om een optimale werking van de bewegingsmelder te garanderen.

Hoe stel ik de gevoeligheid van de bewegingsmelder in ?

Gebruik de knop SENS onder de melder. Draai met de klok mee om de gevoeligheid te verhogen, tegen de klok in om te verlagen.

Hoe stel ik de verlichtingsduur in ?

Gebruik de knop TIME. Draai met de klok mee om de duur te verlengen (max 10 min), tegen de klok in om te verkorten (min 5 s).

Hoe stel ik de lichtdrempel (dag/nacht) in ?

Gebruik de knop LUX. In de uiterste stand (zon) werkt de melder dag en nacht; in de maanstand alleen 's nachts.

Kan de LED worden vervangen ?

Nee, de LED's kunnen niet worden vervangen. Neem bij een defect contact op met de klantenservice.

Hoe reinig ik de projector ?

Schakel eerst de stroom uit (stroomonderbreker). Laat afkoelen en reinig met een droge, pluisvrije doek. Gebruik geen water of hogedrukreiniger.

Wat is het bereik van de bewegingsmelder ?

Het maximale bereik is ongeveer 12 m met een detectiehoek van 180°.

Kan de elektrische installatie door een amateur worden uitgevoerd ?

Nee, de elektrische installatie moet worden uitgevoerd door een erkend elektricien of een geschoold persoon, volgens de veiligheidsvoorschriften.

Wat te doen bij een storing ?

Controleer de instellingen (SENS, TIME, LUX) en de voeding. Als het probleem aanhoudt, neem dan contact op met de klantenservice via het adres in de handleiding.

GEBRUIKSAANWIJZING IAN 300283 Livarno Lux

Bedienings- en veiligheidsinstructies

ES

FOCO LED 30 W

Vouw voor het lezen de pagination met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

C

NL/BE Bedienings- en veiligheidsinstructies Pagina 29

Legenda van de gebruike pictogrammen.. 30

Inleiding

Correct gebruik.. 30

Beschrijving van de onderdelen.. 30

Omvang van de levering.. 31

Veiligheidsinstructies

Voorbereiding

Benodigd gereedschap.. 32

Voor de installment 32

Montage 33

Ingebruikname

Bewegingsmelder instellen

Automatisch gebruik.. 34

Reiniging en onderhoud.. 34

Afvoer . 35

Garantie en service

Garantieverklaring.. 35

Serviceadres.. 35

Conformiteitsverklaring. 35

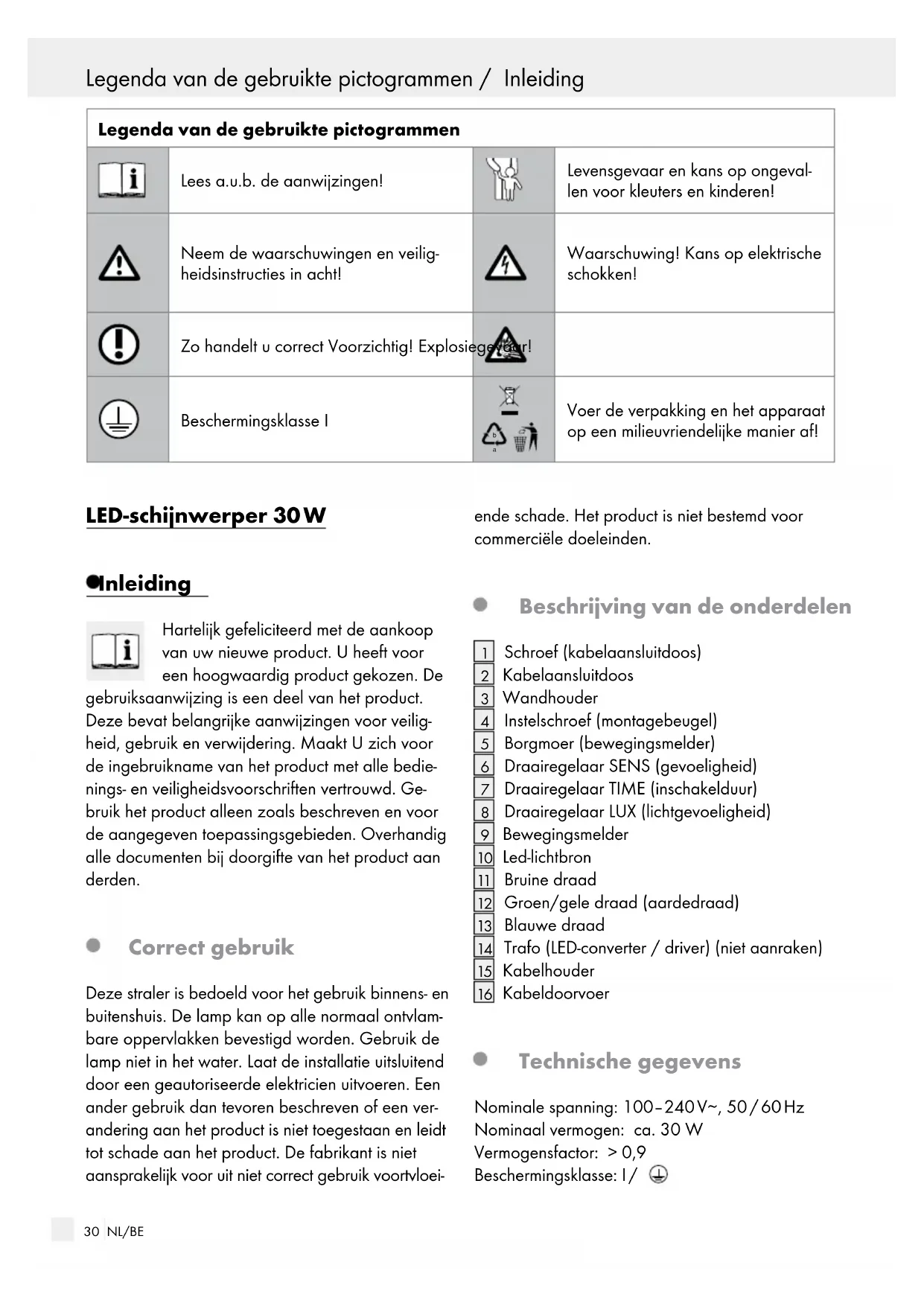

Legenda van de gezruikte pictogrammen
i	Lees a.u.b. de aanwijzingen!		Levensgevaar en kans op ongeval- len voor kleuters en kinderen!
	Neem de waarschuwingen en veilig- heidsinstrumenties in ache!		Waarschuwing! Kans op elektrische schokken!
	Zo handelt u correct Voorzichtig! Explosiegevair!
	Beschermingsklasse I		Voer de verpakking en het apparaat op een milievriendelijk manier af!

LED-schijnwerper 30W

Anleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De

gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor verilgheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedie-nings- en verilgheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Correct gebruik

Deze straler is bedoeld voor het gebruik binnens- en buitenshuis. De lamp kan op alle normala ontvlambare oppervlakken bevestigd worden. Gebruik de lamp Niet in het water. Laat de installmentie uitsluitend door een geauthoriseerde elektricien uitvoeren. Een ander gebruik dan tevoren beschreiben of een verandering aan het product is Niet toegestaan en leidt tot schade aan het product. De fabrikant is Niet aansprakelijk voor uit Niet correct gebruik voortvloeie

ende schade. Het product is nicht bestemd voor commerciele doeleinden.

Beschrijving van de onderdelen

1 Schroef (kabelaansluitdoos)
2|Kabelaansluitdoos
3 Wandhouser
4 Instelschroef (montagebeugel)
5 Borgmoer (bewegingsmelder)
6 Draairegelaar SENS (gevoeligheid)
7 Draairegelaar TIME (inschakelduur)
8 Draairegelaar LUX (lichtgevoeligheid)
9 Bewegingsmelder
10 Led-lichtbron
11 Bruine draad
12 Groen/gele draad (aardedraad)
13 Blauwe draad
14 Trafo (LED-converter / driver) (niet aanraken)
15 Kabelhouser
16 Kabeldoorvoer

Technische gegevens

Nominate spanning: 100 - 240V 50 / 60Hz

Nominal vermogen: ca. 30 W

Vermogensfactor: >0,9

Kleurtemperatuur: ca. 5000 Kelvin

Schakelcycli: ca. 15.000

Grootte van het

geprojecteerde

oppervlak: 0,045m

Afmetingen: 22,4 × 25,3 × 11,5 cm

Gewicht: 1460 g

Modelr.: LSL 32 A2

- Omvang van de levering

1 LED-Spot
2 schroeven ST8 (voor wandbevestiging)
2 onderlegplaatjes (16× 8,4× 1,6cm)
2 pluggen (voor wandbevestiging)
1 gebruiksaanwijzing

Veiligheidsinstructies

Bij beschadigingen die worden veroorzaakt door het Niet in acht nemen van deze gebruiksaanwijzing vervalt de garantie! Wij zich net aansprakelijk voor gevolgschade! Bij materiaèle schade of persoonlijk letsel die worden veroorzaakt door onjuist gebruik of het Niet in acht nemen van de veiligheidsinstru-ties zich wij zich aansprakelijk!.

LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat

kinderen nooit zonder toezicht bij het verpakkingsmaterial. Er bestaat gevaar voor verstikking door verpakkingsmaterial. Kinderen onder-schatten vaak de gevaren. Houd kinderen alttijduit de buurt van het product.
Dit apparaat kan door kinderen vanaf 8 alsook personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebrukt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het

apparaat en de hieruit voortvloeije gevaren begrijpen.

• Kinderen mogen nicht met het apparaat spelen. Reiniging en onderhoud mag nicht door kinderen zonder toezicht worden uitgevoerd.
  LEVENSGEVAAR! Houd kinderen tijdens de montage buiten het werkbereik. Tot de levering behoren tal van schroeven en anderekleine onderdelen. Bij inslikken of inhaleren hunnen deze levensgevaarlijk়n.

EXPLOSIEGEVAAR! Gebruik de lamp Niet in een explosiegevaarlijke omgeving waarin zich brandbare

dampen, gassen of stof bevinden.

Stel de lamp Niet bloat aan direct zonlicht, regen, sneeuw of ijs. Anders kan dit tot beschadigingen aan het product leiden.
De lamp kan op alle normalaontvlambare oppervlakken bevestigd worden.

Vermijd levensgevaardoor elektrische schok

Laat de elektronische installmentie door een opgeleide elektricien of een voor elektrische installations geinstrueerde persoon uitvoeren.
Gebruik de lamp nicht als u een beschadiging hebt geconstasteerd.
Neem in geval van beschadigingen, reparations of andere problemen aan de lamp contact op met de klantenservice of met een elektricien.
Open nooit een van de elektrische delen en steek er geen voorwerpen in. Bij dergelijkte ingrepen bestaat levensgevaar door elektrische schokken.
Verwijder voor de montage de zekering of schakel de aardlekschakelaar in de groepenkastuit (0-stand).
Wees er voor de montage zeker van dat de beschikbare netspanning met de benodigde voedingsspanning van de lampen overeenkomt (100-240V\~).
Wees er zeker van dat er bij de montage geen leidingen worden beschadigd.

Vermijd brand- en letselgevaar

na het uitpakken iedere lamp en of de frontafdekking op beschadigingen. Monteer de lamp Niet met defeche lampen en / of defeche frontafdekking. Neem in dit geval contact op met het klantenservice.

GEVAAR VOOR ELEKTRISCHE SCHOKKEN! GEVAAR VOOR MATERIELE

SCHADE! GEVAAR VOOR LETSEL! Waarborg dat u Niet op stroom, gas- of waterleidingen stoot als u in de wand boort. Controller indien nodig met een leidingdetector voordat u in de wand boort.

BRANDGEVAAR! Monteer de

lamp op een afstand van minstens 1 m van de verlichte materialen. Een

overmatige warmteontwikkeling kan tot brand leiden.

Gebroken glas dient voor een verder gebruik van de lamp te wordenervangen.

De lampen können nicht worden verrangen.
Niet direct in de lichtbron (lamp, LED etc.) kijken.
Waarborg dat de lamp uitgeschakeld en minimaal 15 minuten afgekoeld is voordat u hem aanraakt.

Zo handelt u correct

Bereid de montage zorgvuldig voor en maak hervoldoendeijd voor vrij. Leg alle onderdelen enextra benodigd gereedschap of materiaal vantevoren overzichtelijk en binnen handbereik maar.
Wees altijd alert! Let altijd op wat u doet en ga steeds met overleg te werk. Monteer de lamp nicht als u ongeconcentreerd bent of zich nichtlekker voelt.

Voorbereiding

Benodigd gereedschap

Het genoemde gereedschap en materialial worden nicht meegeleverd. Het gaat hierbij om nicht-bindende informatatie en waarden ter orientatie. De hoedanigheid van het materialiaal is afhankelijk van de individu-duele omstandigheden ter plekke.

• Potlood/ markeergereedschap
• Spanningzoeker
• Schroevendraaier
• Boormachine
  -Boor
• Schroeven voor de wandmontage
• Pluggen
  Zijkniptang
• Ladder
  Waterpas

Voor de installmentie

Belangrijk: Laat de installmentie uitvoeren door een opgeleide elektricien of een voor elektro-installations bevoegde persoon. Deze persoon moet op de hoogte� van de eigenschappen van de lamp en van de aansluitvoorwaarden.

Maak uzelf voor de installmentie vertrouwd met alle aanwijzingen en afbeeldingen in deze gebruiksaanwijzing alsook met de lamp zelf.
Wees er voor de installmentie zeker van dat de leiding, waaraan de lamp worden aangesloten, geen spanning heeft. Verwijder hiervoorde zekering of schakel het betreffende stroomcircuit in de zekeringskast uit (O-stand).
- Controller hiervoorde spanningsvrijheid met een spanningzoeker.

Let fijdens de keuze van de montageplek op de volgende dingen:

Zorg ervoor, dat het gewenste gebied worden verlicht. U(Int de LED-straler verticaal instellen.
Zorg ervoor, dat de bewegingsmelder het gewenste gebied dekt.

Zorg ervoor, dat de bewegingsmelder, s nachts Niet door een anderelichtbron, Zoals bijvoorbeeld erf- of straatverlichting, wordt beinvloed, omdat de werking anders beinvloed kan worden.

Montage

Verwijder voor de montage de zekering of schakel de aardlekschakelaar in de groepenkastuit (0-stand).
Houd de wandhouser op de gewenste montageplek gegen de muur en teken de boorgaten met behulp van de voorgeboorde gaten in de wandhouser 3 aan op de wand. Gebruik eventueel een waterpas.

Opmerking: Monteer de lamp op een hoogte van ca. 2,5 m, zodat de volledige werkung van de bewegingsmelder worden gewaarborgd.

VOORZICHTIG! GEVAAR VOOR LETSEL!

Raadpleeg de gebruiksaanwijzing van uw boormachine.

Boor nu de bevestigingsgaten ( 12mm .Zorg ervoor dat u de stroomkabel nicht beschadigt.
Zet de plugged in de boorgaten.
Steeke d schroeven (ST8) in de sluitingen.
Bevestig de wandhoue met behulp van de plaatschroeven aan de wand.

Opmerking: Mocht de bevestigingspositie hoger zichen dan 3m dient u nog een plaatschroef en onderlegplaatje (niet inbegrepen) te gebruiken.

Controleer na de montage of de wandhou der stevig vastzit.
Open de kabelaansluitdo door de vier schroeven 1 los te draaien.
Steek nervolgens de flexibele stroomkabel (type H05RN-F 3G 1,0 mm²) door de ka-beldoorvoer [16] tot in de aansluitdoos [2].
Verbind de drachen, 12, 13 met de aansluitklemmen L, en N door de desbetreffende schroeven vast te draaien (zie afb. B).
Fixeer de flexibele stroomkabel, type H05RN-F 3G 1,0mm^2 in de kabelhouser door de schroeven ervan vast de draaien.

Draai de wartel van de kabeldoorvoer zo ver vast dat deze waterdicht is.
Sluit de kabelaansluitdo met behulp van de vier schroeven 1, totdat deze waterdicht is.
Plaats de zekering weer terug of schakel de hoofdzekering in de zekeringskast wee aan.

De lamp is nu gereed voor gebruik.

Opmerking:

Mocht de verlichtingshoek Niet optimaal zijn, schakelt u de lamp uit en LASTU de lamp 15 minuten afkoelen. Maak met behulp van een schroevendraaier de instelschroeven4 los en stel de verlichtingshoek opnieuw in. Draai verwolgens de instelschroeven4 weeer vast.

Ingebruikname

Opmerking: De LED-schijnwerper heeft een bewegingsmelder die reageert op temperatuvermanderingen. De bewegingsmelder werkthet Beste bij een omgevingstemperatuur van lager dan 20^ .Een bewegend object bij een temperatuur rond de omgevingstemperatuur kan moeilijk worden herkend.

Opmerking: De draairegelaars bevinden zich onder de bewegingsmelder (aftb. A).

Opmerking: De maximale reikwijdte van de bewegingsmelder bedraagt ca. 12 m, de detectiehoek ca. 180^

Opmerking: De horizontale instelhoek van de bewegingsmelder 9 bedraagt ca. 130^ .De verticale instelhoek van de bewegingsmelder bedraagt ca. 90^

Stel de bewegingsmelder 9 nicht met geweld in. De veiligheidsaanslag kan breken.

Bewegingsmelder instellen

Opmerking: Het registratiegebied moet door de infraroodstralen van de bewegingsmelder 9 goed bereikbaar zich. Het zich op het te registereren bereik mag Niet door voorwerpen, planten of iets

dergelijks worden belemmerd. Infraroodstralen kunnen Niet door vaste voorwerpen dringen.

Opmerking: het registratiegebied dient dwars op de looprichting te liggen en zo Klein möglich te worden gehonden. Grote registratiegebieden verhogen het risico van verkeerde schakelingen.

1. Stel de bewegingsmelder 9 erst horizontal in.
2. Maak dan de borgmoer (bewegingsmelder) [5] los, door deze gegen de klok in te draaien.
3. Stel de bewegingsmelder 9 nu vertical in en draai de borgmoer (bewegingsmelder) 5 met de klok mee vast.
4. Test de instellenen door langzaam in het registriatiebereik te lopen. Herhaal de stappen 1 t/m 3 zo lang, totdat u het gewenste resultaat heb bereikt.

Automatisch gebruk

Stel de gewenste gevoeligheid van de sensor in met behulp van de draairegelaar SENS6.
Draai met de klok mee om de sensorgevoeligheid te verhogen.
rdai gegen de klok in om de sensorgevoeligheid te verminderen.

Opmerking: Des te verder de draairegelaar waar rechts worden gedraaid, des te gevoeliger reageert de bewegingsmelder, d.w.z. hij reageert reeds opkleine temperatuurveranderingen in het registratiebereik. Als u een te hoge gevoeligheid instelt, kuren reeds kleine dieren of ook de beweging van bladeren (van bomen of struiken) de bewegingsmelder activeren, zodat de lamp onbedoeld geactiveerd wordt.

Inschakelduur (TIME) instellen:

Stel met behulp van de draaiknop TINE de gewenste inschakelduur (5 s ± 5 s - 10 min ± 2 min) van de lamp in.
Draai hem met de klok mee om de inschakelduur te verhogen. Draai hem gegen de klok in om de inschakelduur te verkorten.

Lichtgevoeligheid (LUX) instellen:

Stel de gewenste lichtgevoeligheid in met behulp van de draairegelaar LUX8.
Draai hem met de klok mee om de lichtgeve- ligheid te verhogen. De lamp reageert gevoeliger op een veranderde Lichtintensiteit en schakelt erder over maar het automatisch gebruik.
Draai hem gegen de klok in om delichtgevoeligheid te verminderen. De lamp reageert minder gevoelig op een veranderde Lichtintensiteit en schakelt later over maar het automatisch gebruik.

Opmerking: Als de draairegelaar LUX8 zich op positie 念 bevindt, werkt de bewegingsmelder 9 overdag en ,s nachts. Als de draairegelaar LUX8 zich op positie -bevindt, werkt de bewegingsmelder 9 alleen ,s nachts.

Opmerking: Zodra hetlicht door de bewegingsmelder 9 wordt ingeschakeld,brandt het gedurende de ingesteldeperiode. Als er in de tussentijd een neue beweging wordt geregisteerd,wordt de tijsduur met de voorheen ingesteldeperiodeverlangd.

Reiniging en onderhoud

VOORZICTIG! GEVAAR VOOR ELEKTRISCHE SCHOK! Verbreek voor de reiniging

eerst de verbinding van de lamp met het stroomnet. Verwijder hiervoorde zekeringof schakel het betreffende stroomcircuit in de zekeringskast uit (0-stand).

Gebruik geen oplosmiddelen zoals benzine e.d. De lamp za hierdoor beschadigd raken.
Dompel het product Niet onder water.
Gebruik voor de reiniging geen tuinslang of hagedrukreiniger.
Laat de lamp volledig afkoelen.
Gebruik voor de reiniging uitsluitend een droge, Plainsvrijde doek.

Afvoer

De verpakking bestaatuit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Gooi elektrische apparaten nicht bij het huisvuil!

Conform de Europese richtlijn 2012 / 19 / EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting waarvan maar nationaalrecht要去en oude elektrische apparaten apart worden ingezameld en op milieuvriendelijkwijze worden gerecycled.

Over actuele afvoermogelijkheden voor uitgediende elektrische apparaten kunt u informeren bij uw gemeente.

Garantie en service

Garantieverklaring

3 Jaar garantie vanaf aankoopdatum op dit apparaat, geldtuitsuitend voor de eerste koper, Niet overdraagbaar. Gelieve de kassabon als aankoopbewijs te bewaren. De garantie geldt alleen voor materiaal- of fabricagefouten, Niet voor aan slijtage onderhevige delen of voor beschadigingen door onzorgvuldig gebruik. De garantie komt te verrallen bij ingrepen door derden. Uw wettelijkke rechten worden door deze garantie Niet beperkt. Neem in garantiegeallen Telefonisch contact op met de klantenservice. Alleen dan kan een kostenoze inzending van uw apparaat gewaarborgd worden.

Serviceadres

Atlanta Electronics GmbH

Gernotstr. 18

44319 Dortmund, Duitsland

NL

Tel.:[phone]

E-mail: [e-mail]

BE

Tel.:[phone]

E-mail: [e-mail]

IAN 300283

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bijv. IAN 12345) als bewijs van aankoop bij de hand.

Conformiteitsverklaring (C)

Het CE-keurmerk wurde aangebracht in overeenstemming met de onderstaand vermelde Europese richtlijnen:

Deze documenten zich gedeponeerd en+kunnen naar behoefte opgevraagd worden.

2014/35/EU laagspanningsrichtlijn

2014/30/EU EMC-richtlijn

2011/65/EU (RoHS II)

2009/125/EG ecodesign-richtlijn

C∈IP44

Legendapouzitychpiktogramu Strana 38

Uvod Strana 38

Pouziti ke stanovenemu ucelu. Strana 38

Popis dilu Strana 38
