BEDIENUNGSANLEITUNG IAN 300283 Livarno Lux

LED-STRAHLER 30 W Bedienungs- und Sicherheitshinweise

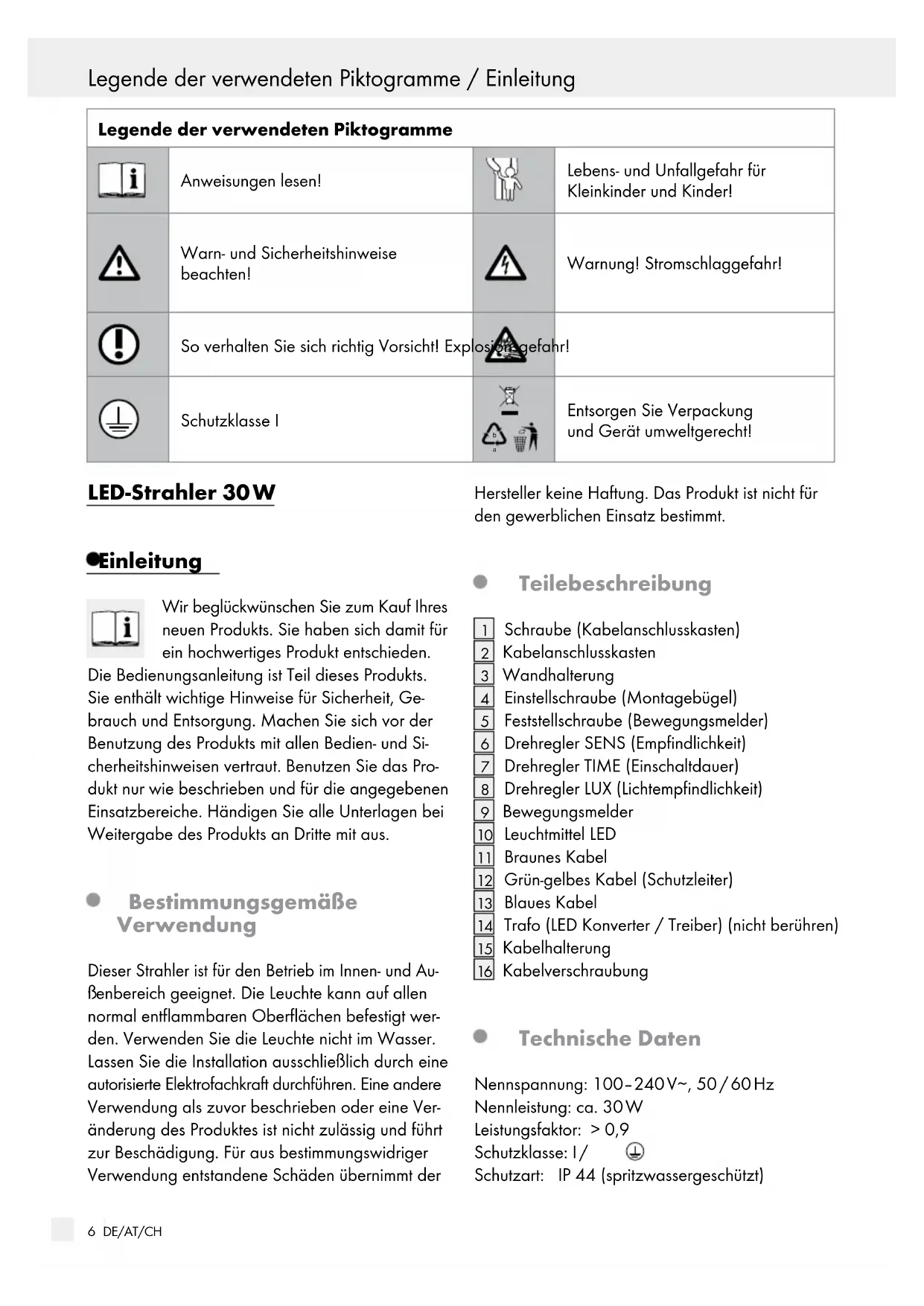

Entsorgen Sie Verpackung und Gerät umweltgerecht! LED-Strahler 30 W Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Ge- brauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Si- cherheitshinweisen vertraut. Benutzen Sie das Pro- dukt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Dieser Strahler ist für den Betrieb im Innen- und Au-

enbereich geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt wer- den. Verwenden Sie die Leuchte nicht im Wasser. Lassen Sie die Installation ausschließlich durch eine autorisierte Elektrofachkraft durchführen. Eine andere Verwendung als zuvor beschrieben oder eine Ver- änderung des Produktes ist nicht zulässig und führt zur Beschädigung. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Teilebeschreibung

Schraube (Kabelanschlusskasten)

Kabelanschlusskasten

Einstellschraube (Montagebügel)

Feststellschraube (Bewegungsmelder)

Drehregler SENS (Empfindlichkeit)

Drehregler TIME (Einschaltdauer)

Drehregler LUX (Lichtempfindlichkeit)

Grün-gelbes Kabel (Schutzleiter)

Kabelverschraubung Technische Daten Nennspannung: 100–240 V∼, 50 / 60 Hz Nennleistung: ca. 30 W Leistungsfaktor: > 0,9 Schutzklasse: I / Schutzart: IP 44 (spritzwassergeschützt) Einleitung / Sicherheitshinweise7 DE/AT/CH Legende der verwendeten Piktogramme / Einleitung Einleitung / Sicherheitshinweise Erfassungswinkel: ca. 180 ° Lichtstrom: ca. 2200 Lumen Farbtemperatur: ca. 5000 Kelvin Schaltzyklen: ca. 15000 Größte projizierte Fläche: 0,045 m

Maße: 22,4 x 25,3 x 11,5 cm Gewicht: 1460 g Modellnr.: LSL 32 A2 Lieferumfang 1 LED-Strahler 2 Schrauben ST8 (für Wandbefestigung) 2 Unterlegscheiben (16 x 8,4 x 1,6 mm) 2 Dübel (für Wandbefestigung) 1 Bedienungsanleitung Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Be- dienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personen- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verur- sacht werden, wird keine Haftung übernommen!

LEBENS- UND UNFALLGEFAHR

FÜR KLEINKINDER UND KIN-

DER! Lassen Sie Kinder niemals un- beaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungs- material. Kinder unterschätzen häufig die Ge- fahren. Halten Sie Kinder stets vom Produkt fern. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren- den Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Rei- nigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. LEBENSGEFAHR! Halten Sie Kinder während der Montage vom Arbeitsbereich fern. Zum Lie- ferumfang gehört eine Vielzahl von Schrauben und anderen Kleinteilen. Diese können beim Ver- schlucken oder Inhalieren lebensgefährlich sein. EXPLOSIONSGEFAHR! Verwen- den Sie die Leuchte nicht in explosions- gefährdeter Umgebung, in der sich brennbare Dämpfe, Gase oder Stäube befinden. Setzen Sie die Leuchte keiner direkten Sonnen- einstrahlung, Regen, Schnee oder Eis aus. Andernfalls kann es zu Beschädigungen des Produkts kommen. Die Leuchte kann auf allen normal entflammba- ren Oberflächen montiert werden. Vermeiden Sie Lebensgefahr durch elektrischen Schlag Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektroin- stallationen eingewiesene Person durchführen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich bei Beschädigungen, Repara- turen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft. Öffnen Sie niemals eines der elektrischen Be- triebsmittel oder stecken irgendwelche Gegen- stände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag. Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (100–240 V∼). Stellen Sie sicher, dass bei der Montage keine Leitungen beschädigt werden.8 DE/AT/CH Sicherheitshinweise / Vorbereitung / Vor der Installation Vermeiden Sie Brand- und Verletzungsgefahr VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken jedes Leucht- mittel und die Frontscheibe auf Beschädigungen. Montieren Sie die Leuchte nicht mit defekten Leuchtmitteln und / oder defekter Frontscheibe. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung.

STROMSCHLAGGEFAHR! GEFAHR EINES

SACHSCHADENS! VERLETZUNGSGE- FAHR! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine W and bohren.

BRANDGEFAHR! Montieren Sie die Leuchte mit einer Entfernung von mindestens 1 m zu angestrahlten Ma- terialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

Zerbrochenes Glas ist vor einer weiteren Benutzung der Leuchte zu ersetzen. Die Leuchtmittel können nicht ausgetauscht werden. Nicht direkt in die Lichtquelle (Leuchtmittel, LED etc.) hineinschauen. Stellen Sie sicher, dass die Leuchte ausgeschaltet und mindestens 15 Minuten abgekühlt ist, bevor Sie diese berühren. So verhalten Sie sich richtig Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht. Seien Sie stets aufmerksam! Achten Sie immer darauf, was Sie tun und gehen Sie stets mit Ver- nunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich un- wohl fühlen. Vorbereitung Benötigtes Werkzeug Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientie rung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort. - Bleistift / Markierwerkzeug - Spannungsprüfer - Schraubendreher - Bohrmaschine - Bohrer - Schrauben zur Wandmontage - Dübel - Seitenschneider - Leiter - Wasserwaage Vor der Installation Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstalla- tionen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben. Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anlei- tung sowie mit der Leuchte selbst vertraut. Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer. Achten Sie bei der Auswahl des Montage- ortes auf folgende Dinge: Stellen Sie sicher, dass der gewünschte Bereich beleuchtet wird. Sie können den LED-Strahler vertikal ausrichten. Vor der Installation / Montage / Inbetriebnahme9 DE/AT/CH Sicherheitshinweise / Vorbereitung / Vor der Installation Vor der Installation / Montage / Inbetriebnahme Stellen Sie sicher, dass der Bewegungsmelder

den gewünschten Bereich abdeckt. Stellen Sie sicher, dass der Bewegungsmelder

nachts nicht von einer anderen Lichtquelle, wie z. B. Hof- oder Straßenbeleuchtung beeinflusst wird, da ansonsten die Funktion beeinflusst werden könnte. Montage Wandmontage (Abb. C) Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Halten Sie die Wandhalterung

an die Wand des gewünschten Montageortes und markieren Sie die Bohrlöcher mithilfe der vorgebohrten Löcher in der Wandhalterung

an der Wand. Verwenden Sie ggf. eine Wasserwaage. Hinweis: Montieren Sie die Leuchte auf einer Höhe von ca. 2,5 m, damit die volle Funktion des Bewegungsmelders gewährleistet wird. VORSICHT! VERLETZUNGSGEFAHR! Ziehen Sie die Bedienungsanleitung Ihrer Bohr- maschine hinzu. Bohren Sie nun die Befestigungslöcher (ø 12 mm). Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen. Führen Sie die Dübel in die Bohrlöcher ein. Stecken Sie die Schrauben (ST8) in die Unter- legscheiben. Befestigen Sie die Wandhalterung

mittels der Blechschrauben an der Wand. Hinweis: Sollte die Befestigungsposition höher als 3 m sein, verwenden Sie eine weitere Blech- schraube und Unterlegscheibe (nicht im Liefer- umfang enthalten). Überprüfen Sie nach Montage den festen Sitz der Wandhalterung

Öffnen Sie den Kabelanschlusskasten

Sie die vier Schrauben

lösen. Führen Sie nun die flexible Zuleitung (Typ H05RN-F 3G 1,0 mm

) durch die Kabelverschrau- bung

und in den Kabelanschlusskasten

Verbinden Sie die Kabel

mit den Anschlussklemmen L, und N, indem Sie deren Schrauben festziehen (s. Abb. B). Sichern Sie die flexible Zuleitung, Typ H05RN-F 3G 1,0 mm

in der Kabelhalterung, indem Sie deren Schrauben festziehen. Schrauben Sie die Kabelverschraubung

soweit zu, bis diese wasserdicht ist. Schließen Sie den Kabelanschlusskasten

mittels der vier Schrauben

, bis dieser was- serdicht ist. Setzen Sie die Sicherung wieder ein oder schal- ten Sie den Leitungsschutzschalter im Sicherungs- kasten an. Die Leuchte ist nun betriebsbereit. Hinweis: Sollte der Beleuchtungswinkel nicht optimal sein, schalten Sie die Leuchte aus und lassen Sie sie 15 Minuten abkühlen. Lösen Sie mittels eines Schrauben- drehers die Einstellschrauben

und richten Sie den Beleuchtungswinkel erneut aus. Ziehen Sie an- schließend die Einstellschrauben

wieder fest. Inbetriebnahme Hinweis: Der LED-Strahler hat einen Bewegungsmel- der

, der auf Temperaturveränderungen reagiert. Der Bewegungsmelder

funktioniert am besten bei einer Umgebungstemperatur von unter 20 °. Ein sich bewegendes Objekt bei einer Temperatur nahe der Umgebungstemperatur ist schwer zu erkennen. Hinweis: Die Drehregler sind unter dem Bewegungs- melder

(Abb. A). Hinweis: Die maximale Reichweite des Bewegungs- melders

beträgt ca. 12 m, der Erfassungswinkel ca. 180 °. Hinweis: Der horizontale Ausrichtungswinkel des Bewegungsmelders

beträgt ca. 130 °. Der ver- tikale Ausrichtungswinkel des Bewegungsmelders beträgt ca. 90 °. Richten Sie den Bewegungsmelder

nicht mit Gewalt aus. Die Sicherheitsanschläge könnten brechen.10 DE/AT/CH Inbetriebnahme / Reinigung und Pflege Bewegungsmelder ausrichten Hinweis: Der Erfassungsbereich muss von den Inf- rarotstrahlen des Bewegungsmelders

gut erreich- bar sein. Die Sicht auf den zu erfassenden Bereich darf nicht durch Gegenstände, Pflanzen o.ä. behin- dert sein. Infrarotstrahlen können feste Gegenstände nicht durchdringen. Hinweis: Der Erfassungsbereich sollte quer zur Gehrichtung liegen und möglichst klein gehalten werden. Große Erfassungsbereiche erhöhen das Risiko von Fehlschaltungen.

1. Richten Sie den Bewegungsmelder

zunächst horizontal aus.

2. Lösen Sie dann die Feststellschraube (Bewe-

, indem Sie diese gegen den Uhrzeigersinn drehen.

3. Richten Sie den Bewegungsmelder

nun ver- tikal aus und drehen Sie die Feststellschraube (Bewegungsmelder)

im Uhrzeigersinn fest.

4. Testen Sie Ihre Einstellungen, indem Sie langsam

in den Erfassungsbereich gehen. Wiederholen Sie die Schritte 1 bis 3 so lange, bis Sie das gewünschte Ergebnis erzielen. Automatik-Betrieb Sensorempfindlichkeit (SENS) einstellen: Stellen Sie mittels des Drehreglers SENS

die gewünschte Empfindlichkeit des Sensors ein. Drehen Sie im Uhrzeigersinn, um die Sensor- empfindlichkeit zu erhöhen. Drehen Sie gegen den Uhrzeigersinn, um die Sensorempfindlichkeit zu verringern. Hinweis: Je weiter der Drehregler nach rechts gedreht wird, umso empfindlicher reagiert der Be- wegungsmelder, d. h. er reagiert bereits auf kleinere Temperaturänderungen im Erfassungsbereich. Wenn Sie eine zu hohe Empfindlichkeit einstellen, so könnten bereits kleine Tiere oder auch die Bewegungen von Blättern (von Bäumen oder Büschen) den Bewe- gungsmelder auslösen, so dass die Lampe ungewollt aktiviert wird. Einschaltdauer (TIME) einstellen: Stellen Sie mittels des Drehreglers TIME

die gewünschte Einschaltdauer (5 s ± 5 s - 10 min ± 2 min) der Leuchte ein. Drehen Sie im Uhrzeigersinn, um die Einschalt- dauer zu erhöhen. Drehen Sie gegen den Uhr- zeigersinn, um die Einschaltdauer zu verringern. Lichtempfindlichkeit (LUX) einstellen: Stellen Sie mittels des Drehreglers LUX

die gewünschte Lichtempfindlichkeit der Leuchte ein. Drehen Sie im Uhrzeigersinn, um die Lichtemp- findlichkeit zu erhöhen. Die Leuchte reagiert sensibler auf eine veränderte Lichtintensität und schaltet eher in den Automatik-Betrieb. Drehen Sie gegen den Uhrzeigersinn, um die Lichtempfindlichkeit zu verringern. Die Leuchte reagiert weniger sensibel auf eine veränderte Lichtintensität und schaltet später in den Auto- matik-Betrieb. Hinweis: Befindet sich der Drehregler LUX

auf der -Position, arbeitet der Bewegungsmelder

Tag und Nacht. Befindet sich der Drehregler LUX

auf der -Position, arbeitet der Bewegungsmelder

nur nachts. Hinweis: Sobald durch den Bewegungsmelder

das Licht eingeschaltet wurde, leuchtet dieses für den eingestellten Zeitraum. Wird währenddessen eine neue Bewegung erkannt, verlängert sich die Zeitdauer um die Zeit vom ursprünglich festgelegten Zeitraum. Reinigung und Pflege VORSICHT! STROMSCHLAGGEFAHR! Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Siche- rungskasten aus (0-Stellung). Benutzen Sie keine Lösungsmittel, Benzin o. ä. Die Leuchte würde hierbei Schaden nehmen. Tauchen Sie das Produkt nicht in Wasser. Verwenden Sie zur Reinigung keinen Garten- schlauch oder Hochdruckreiniger. Lassen Sie die Leuchte vollständig abkühlen. Reinigung und Pflege/Entsorgung / Garantie und Service / Konformitätserklärung11 DE/AT/CH Inbetriebnahme / Reinigung und Pflege Reinigung und Pflege/Entsorgung / Garantie und Service / Konformitätserklärung Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Entsorgung Die Verpackung und das Verpackungsmaterial beste- hen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Recyclingbehältern ent- sorgt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012 / 19 / EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Derzeit gültige Entsorgungsmaßnahmen für ausge- diente Elektrogeräte erfragen Sie bitte bei Ihrer Gemeinde- oder Stadtverwaltung. Garantie und Service Garantieerklärung 3 Jahre Garantie ab Kaufdatum auf dieses Gerät, gilt nur gegenüber dem Ersteinkäufer, nicht übertrag- bar. Bitte Kassenbon als Nachweis aufbewahren. Die Garantieleistung gilt nur für Material- oder Fab- rikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen durch unsachgemäßen Ge- brauch. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Service- stelle telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewähr- leistet werden. Serviceadresse Atlanta Electronics GmbH Gernotstr. 18 44319 Dortmund, Deutschland
