GEBRUIKSAANWIJZING ULGD 10 A1 ULTIMATE SPEED

Vertaling van de originele bedieningshandleiding

CZ

NABIJECKA AUTOBATERI

Klap, voordat u begint te lezen, de pagina met afbeeldingen uit en maak u aansluitend vertrouwd met alle functies van dit apparaat.

PL

Tabel van de gebruike pictogrammen.. 76

Inleiding.. 77

Gebruik conform de voorschriften.. 77

Veiligheidsaanwijzingen .80

Specifiekeveiligheidsaanwijzingen.. 85

Voor de ingebruikname . 85

Inbedrijftelling.. 86

Aansluiten . 86

Loskoppelen.. 87

Stand-by/accuspanning meten .87

Detectie van de accu.. 87

Revitalising.. 88

Programma's selecteren.. 88

Onderhoud en verzorging 93

Milieu- en verwijderingsinformatie 93

EU-conformiteitsverklaring 94

Aanwijzingen over garantie en afhandelen van de service.. 95

Garantievoorwaarden.. 95

Garantieperiode en wettelijke garantieclaims.. 95

Omvang van de garantie . 96

Afwikkeling in geval van garantie... .96

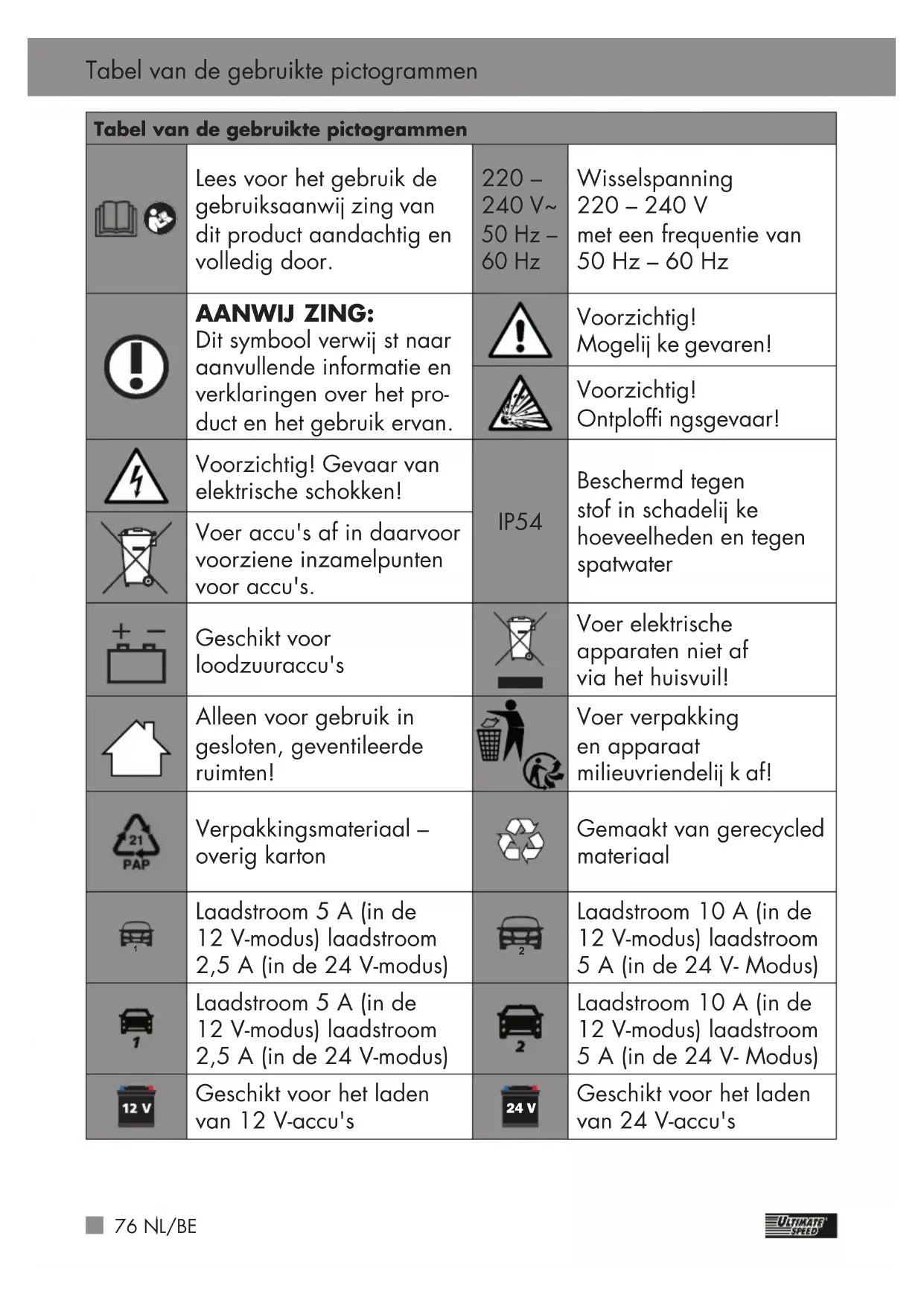

Tabel van de gezruikte pictogrammen
	Lees voor het gezruik de gezruiksaanwij zing van dit product aandachtig en volledig door.	220 - 240 V~50 Hz - 60 Hz	Wisselspanning 220 - 240 V met een freiagentie van 50 Hz - 60 Hz
	AANWIJ ZING: Dit symbol verwij staar aanvullende informatie en verklaringen over het product en het gezruik ervan.		Voorzichtig! Mogelijk ke gevaren!
			Voorzichtig! Ontploffi ngsgevaar!
	Voorlichtig! Gevaar van elektrische schokken!	IP54	Beschermd gegen stof in schadelij ke hoeveelheden en tegen spatwater
	Voer accu's af in waaroor voorziene inzamelpunten voor accu's.
	Geschikt voor loodzuuraccu's		Voer elektrische apparaten Niet af via het huisvuil!
	Alleen voor gezruik in gesloten, geventileerde ruimten!		Voer verpakking en apparaat milieuvriendelijk k af!
	Verpakkingsmateriaal – overig karton		Gemaakt van gerecycled material
1	Laadstroom 5 A (in de 12 V-modus) laadstroom 2,5 A (in de 24 V-modus)	2	Laadstroom 10 A (in de 12 V-modus) laadstroom 5 A (in de 24 V- Modus)
1	Laadstroom 5 A (in de 12 V-modus) laadstroom 2,5 A (in de 24 V-modus)	2	Laadstroom 10 A (in de 12 V-modus) laadstroom 5 A (in de 24 V- Modus)
12 V	Geschikt voor het laden van 12 V-accu's	24 V	Geschikt voor het laden van 24 V-accu's
Tabel van de gezrukke pictogrammen
= = =	Gelijkstroom Beschermingsklaasse 2
12 V	12 V-modus (Programma 1, 2, 3, 4 en 9)	24 V	24 V-modus (Programma 5, 6, 7, 8 en 10)
	Ontkoppel van het stroomnet voordat aansluitingen met de accu worden gesloten of geopend.		Zorg voor voldoende ventilatie tijdens het laden!
	Klem eerst de accu vast, breng.daarna de verbinding met het stroomnet tot stand!		Beschem elektrische verbinding gegen regen!
	Vermijd vlammen en vonken!		Niet roken!
	Winter - AGM - modus (Programma 2, 4, 6 en 8)	+ +	Voedingsprogramma (Programma 9 en 10)

AUTO-ACCULADER ULGD 10 A1

- Inleiding

Hartelijk gefeliciteerd! U hebt gekozen voor een van once hoogwaardige producten. Leer het product voor de eerste ingebruikname kennen. Lees hiervoor de volgende handleiding en de veriligheidsvoorschriften aandachtig door.

BUITEN HET BEREIK VAN KINDERENHOUDEN!

- Gebruik conform de voorschriften

De Ultimate Speed ULGD 10 A1 is eeneertraps auto-acculader die geschikt is voor de oplading en druppelling van 12 V (6 cellen) of 24 V (2x6 cellen)-loodaccu's (accu's) met elektrolytoplossing (WET), met elektrolyt absorberende matten (AGM), met gelvormige elektrolyt (GEL) of calcium accu's. Het apparaat is Niet geschikt voor oplading van lithium-ion-accu's! Bovendien kunt u ontlagen accu's

regenereren (afhankelijk van het accutype). De auto-acculader beschikt over een veiligheidsschakelaar gegen vonkvorming en oververhitting. Bewaar deze handleiding goed.

Het voedingsprogramma maakt een auto-accuervanging möglichk zonder onderbreking van de voeding. Overhandig ook alle documenten bij overdracht van het product aanderden. Elk gebruik dat afwijk van het gebruik conform de voorschriften, is verboden en is möglichkegevaarlijk. Schade door Niet-inacht-neming of verkeerd gebruik, worden Niet door de garantie gedekt en valt Niet onder de aansprakelijkheid van de fabrikant. Het apparaat is Niet geschikt voor commercieel gebruik en is alleen bestemd voor gebruik in binnenruimten. Bij commercieel gebruik vervalt de garantie. Inbedrijfstelling uitsluitend door geinstrueerdepersonen.

Aanwijizing:

Met de auto-acculader können geen elektrische voertuigen met ingebouwde accu worden opgeladen.

Aanwijizing:

12 V of 24 V-accu's starten met hulpaccu is nicht möglich.

- Leveringsomvang

1 Auto-acculader
1 Gebruiksaanwijzing
1 Verbindingskabel met klemmen
1 Ver bindingskabel metogen

Ultrusting

Zie hiervoar afb. A, B:
Controleer altijd onmiddelijk na het uitpakken of de leveringsomvang compleet is en of de acculader in perfecte staat is. Gebruik het apparaat Niet als dit defect is.

1	Auto-acculader
2	24 V 24 V-modus (Programma 5, 6, 7, 8 en 10)
3	12 V, 12 V-modus (Programma 1, 2, 3, 4 en 9)
4	Laadstroom 5 A (in de 12 V-modus) Laadstroom 2,5 A (in de 24 V-modus)
5	2 Laadstroom 10 A (in de 12 V-modus) Laadstroom 5 A (in de 24 V-modus)
6	Winter - AGM - modus (Programma 2, 4, 6 en 8)
7	Voedingsprogramma (Programma 9 en 10)
8	Programmakeuzetoets
9	Laaddisplay
10	Toestandsweergave
11	Spanningsweergave
12	Stroomkabel
13	Oog rood (pluspool)
14	Oog zwart (minpool)
15	Uitgangskabel met stekker
16	Afdekkap verbindskabel met ogen
17	Verbindskabel met ogen
18	Verbindskabel met klemmen
19	Pluspool-aansluitklem (rood)
20	Afdekkap verbindskabel met klemmen
21	Minpool-aansluitklem (zwart)

Aanwijizing:

Het in de volgende tekst gebrukke begrip "product" of "apparaat" heeft betrekking op de auto-acculader die in deze handleiding worden vermeld.

Model: ULGD 10	A1
Nominale spanning:	220 - 240 V~50 Hz - 60 Hz
Nominal verbruik:	2,0 A
Nominale uitgangsge-lijkspanning:	12 V=- 24 V=
Nominale uitgangsge-lijkspanning bij 12 V:	10,0 A/5,0 A
Nominale uitgangsge-lijkspanning bij 24 V:	5,0 A/2,5 A
Omgevings-temperatuur:	-20 °C tot 50 °C
Beschermings-graad behuizing:	IP 54
Beschermings-klasse:	II (dubbele isolatie)
Accutypen:	12 V- LODzuraccu 20 Ah - 300 Ah 24 V- LODzuraccu 20 Ah - 150 Ah

Laadkarakteristiek

Zie hiervoor afb. C:

1	Ompolingsbeveiliging/accudiagnose
2	Pulsading/revitalising(desulfatering)
3	Hoofdlading
4	Ontziende lading tot 80%
5	Bijlading tot 100%(absorptie)
6	Accubewaking
7	Ladingbehoud

Technische en optische wijzigingen kuren in het kader van de verdere ontwikkeling zonder aankondiging worden uitgevoerd. Alle maten, verwijzingen en geevens van deze handleiding়n dan ook zonder garantie. Juridische claims die op basis van de handleiding worden ingediend, kurenkaarom Niet worden opgeeist.

Veiligheidsaanwijzingen

LEES DE HANDLEIDING AANDACHTIG DOOR VOOR HET GEBRUIK. DEZE IS EEN ONDERDEEL VAN HET APPARAAT EN

MOET OP ELK MOMENT BESCHIKBAAR ZIJN!

BUITEN HET BEREIK VAN KINDEREN HOUDEN!

De lader is alleen geschikt voor gebruik binnenshuis!

GEVAAR!

Vermijd levensgevaar en gevaar voor lichamelijk letsel door ondeskundig gebruik!

VOORZICHTIG!

Gebruik het apparaat Niet met een beschadigde kabel, stroomkabel of stroomstekker. Beschadigde stroomkabels zich levensgevaarlijk door elektrische schok.
Laat de stroomkabel in geval van beschadiging alleendoor een geautoriseerde en opgeleidevakman repareren! Neem in geval van reparatie contact op met het servicepunt in uw land!

Controleer bij een vast in het voertuig gemonteerde accu, of het voertuig buiten gebruik is! Schakel de ontstekinguit en parkeer het voertuig, met een aangetrokken handrem (bijv. auto) of een vastgemaakt touw (bijv. boot)!

Verbreek de verbinding van de auto-acculader met het stroomnet, voordat u de aansluitklemmen van de accu verwijdert.

Sluit de aansluitklem die nicht is aangesloten op de carrosserie, als eerste aan.
Sluit de andere accuklem uit de buurt van de accu en de benzineleiding op de carrosserie aan.
Sluit de auto-acculader pas daarna op het stroomnet aan.
- Verbreek na het opladen de verbinding van de autoacculader met het stroomnet.
- Verwijder daarna pas de aansluitklem van de carrosserie. Verwijder daarna de aansluitklem van de accu.

Raak de pool-aansluitklemmen ("-en "+") uitsluitend aan in het geisoleerde gedeelte!

Voer de aansluiting aan de accu en aan de contactdoos van het stroomnet volkomen beschermd gegen vocht UIT!

Voer de montage, het onderhoud en de verzorging van de

auto-acculader alleen uit als\ deze Niet op het stroomnet is\ aangesloten!

Haal na het afsluiten van het laadproces en de druppella-ding bij een voortdurend in het voertuig aangesloten accu eerst de minpool-aansluitkabel (zwart) van de auto-acculader van de minpool van de accu af.

Laat kleuters en kinderen nicht zonder toezicht bij de autoacculader!
- Kinderen können möglichke gevaren in de omgang met elektrische apparatuur nog nicht inschatten. Op kinderen要去 zicht worden gehonden om te voorkomen dat ze met het apparaat spelen.

NTPLOFFINGS-GEVAAR!

Beschem u tegen een zeer
explosieve knalgasreactie!
Gasvormig waterstof kan bij
het opladen en het druppella-
denuit de accu stromen.
Knalgas is een zeer explosief
mengsel van gasvormige
waterstof en zuurstof. Bij
contact met open vuur (vlamm-
men, gloed of vonken) ontstaat
een zogenaamde knalgasreactie! Voer het laadproces en de

druppelling uit in een gegen weersinvloeden beschermde ruimte met goede ventilatie.

Controleer of er tijdens het oplaadproces of het druppella den geen open Licht (vlammen, gloed of vonden) aanwezig is!

EXPLOSIE- EN BRANDGEVAAR!

Zorg ervoor dat explosieve of brandbare stoffen, bijv. benzine of oplosmiddelen tijdens het gebruik van de auto- acculader, Niet kuren worden ontstoken!

EXPLOSIEVE GASSEN!

Vermijd vlammen en vonden!

Zorg voor voldoende ventilatie tijdens het laden.
Plaats de accu tijdens het laadproces op een goed geventileerd oppervlak. Anders kan het apparaat beschadigdraken.

NTPLOFFINGS-GEVAAR!

Zorg ervoor dat de pluspool-aansluitkabel geen contact heeft met een brandstofleiding (bijv. benzineleiding)!

GEVAAR VOOR CHEMISCHE BRANDWONDEN!

Beschem uw ogen en huid tegen chemische brandwondenveroorzaakt door zuur

(zwavelzuur) bij contact met de accu!

• Gebruik: zuurbestendige veiligheidsbril, -kleding en-handschoenen! Als ogen of huid in contact komen met zwavelzuur, dient u de betreffende lichaamsdelen met veel stromend, schoon water af te spoelen en direct een arts te consulteren!
  Vermijd een elektrische kortsluiting tijdens het aansluten van de auto-acculader op de accu. Sluit de minpool-aansluitkabel uitsluitend aan op de minpool van de accu resp. op de carrosserie. Sluit de pluspool-aansluitkabel uitsluitend aan op de pluspool van de accu!
• Controller voor het aansluiten op het stroomcircuit of de stroom conform de voorschriften voorzien is van 230V 50Hz , een 16 A-zekering en een differentieelschakelaar (aardlekschakelaar)! Anders kan het apparaat beschadigd raken.
  Stel de auto-acculader nicht bloot aan vuur,itte of lang aanhoudende temperatuurinvloeden van meer dan 50^! Bij hogere temperaturen daalt automatisch het uitgangsvermogen van de auto-acculader.

Gebruik de auto-acculader alleen met de meegeleverde originele onderdelen!
Dek de auto-acculader nicht af met voorwerpen! Anders kan het apparaat beschadigd raken.
- Bescherm de elektronische contactvlakken van de accu gegen kortsluiting!
Gebruik de auto-acculaderuitsluitend voor het opladen en druppelladen van onbeschadigde 12 V-/24 V-loodaccu's (met elektrolytoplossing of -gel)! Anders kan materieleschade het gevolg zich.
- Gebruik de auto-acculader nicht voor het opladen en druppeladen van Niet-oplaadbare accu's! Anders kan materiele schade het gevolg zich.
- Gebruik de auto-acculader nicht voor het opladen en druppelladen van een beschadigde of bevroren accu! Anders kan materiaanse schade het gevolgijken.
Informeer u voor het aansluiten van de auto-acculader over het onderhoud van de accu in de originele gebruiksaanwijzing hiervan! Anders bestaat letselgevaar en/of het gevaar dat het apparaat beschadigd raakt.

Informeer u voor het aansluiten van de auto-acculader op een accu, die permanent in een auto is gemonteerd, over het inRCT nemen van de elektrische veiligheid en het onderhoud in de originele gebruiksaanwijzering van het voertuig! Anders bestaat letselgevaar en/of het gevaar dat er materiele schade ontstaat.

• Verbreek de verbinding van de auto-acculader met het stroom-net, wonneer deze nicht worden gebruikt, ook al om het milieu te beschermen! Houd er rekening mee dat ook tijdens het stand-bygebruik stroom worden verbruikt.

Wees altijd alert en let erop wat u doet. Ga altijd zorgvuldig te werk en gebruik de auto-acculader nicht als u Niet geconcentreerd bent, of als u zich nichtlekker voelt.

Veiligheid van Personen:

Dit apparaat kan door kinderen vanaf 8aar alsmededoor personen met verminderde fysieke, sensorische ofmentale vaardigheden of eengebrek aan ervaring en kennisworden gebruikt, als zij ondertoezicht staan of geinstrueerd

werden met betrekking tot het veilige gebruik van het apparaat en ze de hieruit voortvloeieende bevaren begrijpen. Kinderenogens Niet met het apparaat spelen. Reiniging en onderhoudogeniet door kinderen worden uitgevoerd zonder dat er toezicht op hen worden gehonden.

Op kinderen moet toezicht worden gehonden om te voorkomen dat ze met het apparaat spelen.
Houd het apparaat buiten het bereik van mensen - vooral kinderen - en huisdieren.
Op de werkplek is de gebrui-ker gegenover derden ver-antwoordelijk voor schade die door het gebruik van het apparatusaat is berokkend.
Laat het apparaat nicht zonder toezicht opladen.
Bewaar het apparaat op een droge plaats en buiten het bereik van kinderen.

Zo vermijdt u schade aan het apparaat en eventueel waaruit voortvloeendi lichamelijk letsel:

Werken met het apparaat:

• Controller het apparaat voor ingebruikname op schade en gebruik het alleen in perfecte staat.
  De stroomstekker en aansluitklemmen mogen nicht nat worden. Stel het apparaat Niet bloot aan regen of nat weeR. Laat het Niet in contact komen met water en dompel het Niet onder in water. Het gevaar van een elektrische schok is reeel!
  Laat het apparaat Niet bij hoge buitentemperaturen in de auto. Het apparaat zou onherstelbare schade konnen oplopen.
  Gebruik het apparaat Niet in de buurt van ontvlambare vloeistoffen of gassen. Wanner u dit Niet in acht neemt, bestaat brand- of ontploffingsgevaar!
  Schakel het apparaat uit en trek de stroomstekker uit het stopcontact:

• wonneer u het apparaat Niet gebruikt;

• wonneer u het apparaat zonder toezicht hinterlaat;

• wonneer u reinigingswerkzaamheden uitvoert;

• wanner de aansluitkabel beschadigd is.

Gebruik alleen accessoires die door de fabrikant worden geleverd en aanbevolen.
Demonteer of verander de auto-acculader nicht. Dit apparaat mag alleen door een onderhoudstechnicus worden gerepareerd.
Gebruik het apparaat Niet in zones met ontploffingsgevaar, bijv. in de buurt van ontvlambare vloeistoffen, gassen of stof.
Stel het apparaat nicht bloot aan warmte.
Steek altijd de afdekkappen 20 en 16 op de verbindingskabel 18 en 17, wanneer u de oplader nicht gebruikt. Dat voorkomt möglichke kortsluiting bij contact met regen- of spatwater.

VOORZICTIG:

Zo vermijdt u ongevalen en letsel door een elektrische schok:

Draag het apparaat nicht aan de kabel. Gebruik de kabel Niet om de stekker uithet stopcontact te trekken.

Trek de stekker onmiddelijk uit het stopcontact bij schade aan de kabel.

Specifieke veiligheids-aanwijzingen

Eenlichtverhoogdete temperatuur bij het laden wijst Niet op een defect,maar is volledig normalaal.
Houd de auto-acculaderuit de buurt van vocht, hoge temperaturen en vuur.
Bewaar de auto-acculader op een droge plaats en beschermudge gegen vocht en corrosie.
Laat de auto-acculader tijdens het gebruik nicht vallen.

- Voor de ingebruikname

Neem alle onderdelen uit de verpakking en controllerer of het apparaat of de reserveonderden beschadigd zich. Als dit zo is, mag u het apparaat Niet gebruiken. Neem contact op met de fabrikant via het vermelde serviceadres. Verwijder alle transportverpakkingen. Controller of de levering compleet is.

Trek alsijd eerst de stekker uit het stopcontact voordat u werkzaamheden aan de auto-acculader 1uitvoert.
Neem de gebruiksaanwijzing van de accu in ache, voordat u de oplader aansluit.
Neem verder de voorschriften van de voertuigfabrikant bij een accu die voortdurend in het voertuig is aangesloten. Beveilig de auto, schakel de ontsteking UIT.
Reinig de occupolen. Let erop dat uw ogen waar bij Niet in contact komen met het vuil.
Zorg voor voldoende ventilatie.

Aanwijzing: De omgevingstemperaatuur worden in de lader gemeten. Voor een optimale werkung dient u ervoor te zorgen dat de accudezelfde temperaatuur als de omgeving heeft.

Inbedrijfstelling

Aansluiten

Aanwijzing:

Neem alteid de voorschriften in acht van de voertuig- of de accufabrikant.

Laden via accuklemmen:

Haal voor het oplaad- en druppellaadproces, bij een permanent in het voertuig aangesloten accu, eerst de minpool-aansluit kabel

(zwart) van het voertuig van de minpool van de accu af. De minpool van de accu is normal gesproken verbonden met de carrosserie van het voertuig.
Haal verwolgens de pluspoolaansluitkabel (rood) van het voertuig van de pluspool van de accu.
- Verbind de uitgangskabel met stekker 15 met de verbindings-kabel met klemmen 18.
Sluit dan pas de "+" pool snelcontact-aansluitklem (rood) 19 van de auto-acculader 1 aan op de "+" pool van de accu.
Sluit de "-" pool snelcontactaccuklem (zwart) 21 aan op de "-" pool van de accu.
Sluit de stroomkab van de auto-acculader 1 aan op het stopcontact.

Laden via ogen:

De verbindingskabel met ogen moet permanent met de accu worden verbonden.
Klem de accu af van het voertuig. Maak dan de moer van de pluspool-aansluiting (+, rood) van de accu los. Schuif nu het rode oog 13 onder de moer die op de pluspool van de accu is bevestigd, en draai de moer daarna weever vast. Let erop dat het oog 13 bij het vastdraaien van de moer nicht weglijkdt.

Ga verwolgens net zo te werk met het zwarte oog 14 aan de minpool van de accu.
Klem daarna de accu waar aan het voertuig.
Steek de afdekkap van de verbindingskabel met ogen 16 over de contacten van de verbindingskabel met ogen 17 . Om kortsluiting te voorkomen,要去Dat altiid doen, wanner u de oplader nicht gebruikt.
- Verwijder de afdekkap [16] van de verbindingskabel met ogen [17], voordat u gaat laden.
- Verbind de uitgangskabel met stekker met de verbindings-kabel met ogen.
Sluit de stroomkabel 12 van de auto-acculader 1 aan op het stopcontact.

- Loskoppelen

Laden via accuklemmen stoppen:

• Verbreek de verbinding van het apparatus en het stroom-circuit.
  Haal de "-" pool snelcontact-accuklem (zwart) 21 van de "-" pool van de accu af.
  Haal de "+" pool snelcontactaccuklem (rood) 19 van de "+" pool van de accu af.
  Sluit de pluspool-aansluitkabel van het voertuig weeer aan op de pluspool van de accu.

Sluit de minpool-aansluitkabel van het voertuig weeer aan op de minpool van de accu.

Laden via ogen stoppen:

• Verbreek de verbinding van het apparatus en het stroomcircuit.

Dek de contacten van de verbindingskabel met ogen 17 af met de bijgevoegde afdekkap van de verbindingskabel met ogen 16.

- Stand-by/accuspanning meten

Na aansluiting op de stroomvoorziening staat het apparaat in het stand-bybedrijf. Het display werkt. Als de aansluitklemmen zijn aangesloten, wordt de.accuspanning op het LC-display (spanningsweergave 1) weergegeven. De segmenten van de toestandsweergave 10 zich leeg. Als de gemeten spanning lager is dan 2 ,dan wordt de accu niet geladen.

- Detectie van de accu

Als een accu worden aangesloten met een spanning die hoger is dan 2V ,begint het laadproces na het selecteren van het laadprogramma.

Er können dus ook volledig ontladen accu's worden opgeladen, wanneer deze Niet defect়.

Als een accu met een spanning vanmeer dan 15,6 V wordt aangesloten, wordt in de 12 V-modus in despanningsweergave "Err" weergeven. In de 24 V-modus begint het laadproces.

Als het laadapparaat verkeerd gepoold op een accu wordt aangesloten, wordt op het display "POL" weergegeven. Het laadproces worden nicht gestart.

Revitalising

Na detectie van de accu worden,
aftankelijk van de accutoestand,
begonnen met de revitalisering.
Een pulserende stroom zorgt ervoor,
dat een accu die gedurende een langereperiode Niet werden gebruikt,
weer lading accepteert.

Als de revitalisering na 10 minuten nicht is gelukt, dan wordt op het display "Err" weergegeven.

Als onopzettelijk een 24 V-laadprogramma is geseleerd en een 12 V-accu is aangesloten, dan verschijnt na 10 minutes "Err" op het display.

Programma's selectoren

Aanwijizing:

Voordat een laadprogramma wordtuitgevoerd, moet de accu, zoalsonder"Aansluten"is beschreiben,op de oplader worden aangesloten.Het laadproces wordt automatischuitgevoerd.Afhangelijk van hetgekozen programma wordt de laakarakteristiek qua spanning,tijd en temperatuurbewaakt. Het laadproces omvat eendiagnoseprogramma,een revitaliseringsmodus en een druppelladingsfunctie.

Programma		max. (V)	max. (A)
1	12 V 1	14,4 V 5,0 A
2	12 V 1	14,7 V 5,0 A
3	12 V 2	14,4 V 10,0 A
4	12 V 2	14,7 V 10,0 A
5	24 V 1	28,8 V 2,5 A
6	24 V 1	29,4 V 2,5 A
7	24 V 2	28,8 V 5,0 A
8	24 V 2	29,4 V 5,0 A
9	12	13,6 V	3,0 A
10	24	27,2 V	1,5 A

Programma 1

记 V (14,4 V/5,0 A)

Voor het laden van 12 V-accu's met een capaciteit van 20 Ah tot 100 Ah.

Druk een keer op de programma-keuzetoets 8 om programma 1 te selectoren.

De symbolen 3 en 4
worden op het LC-display weergege- ven. Tijdens het laadproces knippert de laadweergave . De laadvoortgang (1 - 4 balken) wordt via de toestandsweergave 10 weergegeven. Wanner de accu volledig is geladen, toont de toestandsweergave 10 4 balken. Het knipperen stopt en het apparaat schakelt automatisch maar de druppelling. Op het display wordt "FULL" weergegeven.

Programma 2

(14,7V/5,0A)

Voor het laden van 12 V-accu's met een capaciteit van 20 Ah tot 100 Ah

onder koude omstandigheden of voor het laden van AGM- accu's.

Druk twee keer op de programma-keuzetoets 8 om programma 2 te selectoren.

De symbolen 12 3, 4 en 6 worden op het LC-display weergegeven. Tijdens het laadproces knippert de laadweergave . De laadvoortgang (1 - 4 balken) wordt via de toestandsweergave 10 weergegeven. Wanneer de accu volledig is geladen, toont de toestandsweergave 10 4 balken. Het knipperen stopt en het apparaat schakelt automatisch maar de druppelling. Op het display wordt "FULL" weergegeven.

Programma 3

记V (14,4V/10,O A)

Voor het laden van 12 V-accu's met een capaciteit van 60 Ah tot 200 Ah. Voor het behoud van de lading van 12 V-accu's tot 300 Ah.

Druk drie keer op de programma-keuzetoets omprogramma 3 te selectoren.

De symbolen 3 en 5
worden op het LC-display weerge
geven. Tijdens het laadproces

knippert de laadweergave 9. De laadvoortgang (1 - 4 balken) worden via de toestandsweergave 10 weergegeven. Wanneer de accu volledig is geladen, toont de toestandsweergave 10 4 balken. Het knipperen stopt en het apparaat schakelt automatisch maar de druppelling. Op het display worden "FULL" weergegeven.

Programma 4

14,7V/10,0

Voor het laden van 12 V-accu's met een capaciteit van 60 Ah tot 200 Ah onder koude omstandigheden of voor het laden van AGMaccu's. Voor het behoud van de lading van 12 V-accu's tot 300 Ah.

Druk vier keer op de programma-keuzetoets 8 omprogramma 4 te selectoren.

De symbolen 3, 5 en 6 worden op het LC-display weergegeben. Tijdens het laadproces knippert de laadweergave . De laadvoortgang (1 - 4 balken) wordt via de toestandsweergave 10 weergegeben. Wanner de accu volledig is geladen, toont de toestandsweergave 10 4 balken. Het knipperen stopt en het apparaat schakelt automatisch maar de

druppelling. Op het display wordt "FULL" weergegeven.

Programma 5

24V 28,8V/2,5A

Voor het laden van 24 V-accu's met een capacititeit van 20 Ah tot 50 Ah.

Druk een keer op de programma-keuzetoets 8 om programma 5 te selecteren.

Als de 24 V-accu volledig is ontla
den (lager dan 15,6 volt), dan
herkent de oplader de accu als
12 V-accu. In dat geval moet er vrij
keer op de programmakeuzetoets
8 worden gedrukt om programma 5
te selecteren.

De symbolen 24 V 2 en 4
worden op het LC-display weergegeven. Tijdens het laadproces knippert de laadweergave . De laadvoortgang (1 - 4 balken) wordt via de toestandsweergave 10 weergegeven. Wanner de accu volledig is geladen, toont de toestandsweergave 10 4 balken. Het knipperen stopt en het apparatusat schakelt automatisch maar de druppelling. Op het display wordt "FULL" weergegeven.

Programma 6

24 V 2 5 A

Voor het laden van 24 V-accu's met een capaciteit van 20 Ah tot 50 Ah onder koude omstandigheden of voor het laden van AGM-accu's.

Druk twee keer op de programma-keuzetooets omprogramma 6 te selectoren.

Als de 24 V-accu volledig is ontla
den (lager dan 15,6 volt), dan
herkent de oplader de accu als
12 V-accu. In dat geval moet er zes
keer op de programmakeuzetoets
8 worden gedrukt om programma 6
te selecteren.

De symbolen 24 V 2, 4 en 6 worden op het LC-display weergegeven. Tijdens het laadproces knippert de laadweergave . De laadvoortgang (1 - 4 balken) wordt via de toestandsweergave 10 weergegeven. Wanneer de accu volledig is geladen, toont de toestandsweergave 10 4 balken. Het knipperen stopt en het apparaat schakelt automatisch maar de druppelling. Op het display wordt "FULL" weergegeven.

Programma 7

24 V 28,8 V/5,0 A

Voor het laden van 24 V-accu's met een capacititeit van 40 Ah tot 100 Ah. Voor het behoud van de lading van 24 V-accu's tot 150 Ah.

Druk drie keer op de programma-keuzetooets omprogramma 7 te selectoren.

Als de 24 V-accu volledig is ontla den (lager dan 15,6 volt), dan herkent de oplader de accu als 12 V-accu. In dat geval moet er zeven keer op de programmakeuzetoets 8 worden gedrukt om programma 7 te selecteren.

De symbolen 24 V 2 en 5
worden op het LC-display weergege- ven. Tijdens het laadproces knippert de laadweergave . De laadvoortgang (1 - 4 balken) wordt via de toestandsweergave 10 weergege- ven. Wanner de accu volledig is geladen, toont de toestandsweergave 4 balken. Het knipperen stopt en het apparaat schakelt automatisch maar de druppelling. Op het display worden "FULL" weergegeven.

Programma 8

24 V 2 柴 29.4V/5.0A

Voor het laden van 24 V-accu's met een capacititeit van 40 Ah tot 100 Ah onder koude omstandigheden of voor het laden van AGMaccu's.

Voor het behoud van de lading van 24 V-accu's tot 150 Ah.

Druk vierkee op de programma- keuzetooets omprogramma 8 te selectoren.

Als de 24 V-accu volledig is ontla
den (lager dan 15,6 volt), dan
herkent de oplader de accu als
12 V-accu. In dat geval moet er acht
keer op de programmakeuzetoets
8 worden gedrukt om programma 8
te selecteren.

De symbolen 24 V 2, 5 en 6 worden op het LC-display weergegeven. Tijdens het laadproces knippert de laadweergave 9. De laadvoortgang (1 - 4 balken) wordt via de toestandsweergave 10 weergegeven. Wanneer de accu volledig is geladen, toont de toestandsweergave 10 4 balken. Het knipperen stopt en het apparaat schakelt automatisch maar de druppelling. Op het display wordt "FULL" weergegeven.

Programma 9

13,6 V/3,0 A

Voedingsprogramma 13,6 V/3 A max.

Druk negen keer op de programma-keuzetofets omprogramma 9 te selectoren.

De symbolen 2 en 7
worden op het LC-display weerge
geven.

Voor gebruik als 12 V-voeding of als bufferonderhoudslading, wanneer 100% accuvermogen is vereist. Het voedingsprogramma functioeert zonder tijsbeperking.

Neem contact op met de autofabrikant en lees de gebruiksaanwijzing van uw voertuig, indien u ditprogramma wilt gebruiken om uw voertuig bij een accuervanging te bufferen.

Programma 10

24 V 十 27,2 V/1,5 A

Druk tien keer op de programma-keuzetoets 8 om programma 10 te selectoren.

De symbolen 24 V 2 en + 7
worden op het LC-display weergege-
ven.

Voor gebruik als 24 V-voeding of als bufferonderhoudslading, wanner 100% accuvermogen is vereist. Het voedingsprogramma functioneert zonder tijsbeperking.

Neem contact op met de autopabrikant en lees de gebruiksaanwijzing van uw voertuig, indien u dit programma wilt gebruiken om uw voertuig bij een accuervanging te bufferen.

Druppelling

In programme's 1 tot 8 beschikt het apparaat over een automatische druppellading. Afhankelijk van de spanningsval van de accu - door zichfontlading - reageert de oplader met een andere laadstroom. De accu kan gedurende langereijd op de oplader blijven aangesloten.

Beveiligingsfunctie van het apparatus

Zodra er een afwijkende situatie optreedt, zoals kortsluiting, kritiekespanningsval gedurende het laadproces, open stroomcircuit of

omgeekerde aansluiting van de uitgangsklemmen, schakelt de acculader 1uit. Om schade te vermijden reset de elektronica het system meteen maar de uitgangspositie. Als het apparaat tijdens het laadproces te warm wordt, wordt automatisch het uitgangsvermogen verminderd. Dit beschermt het apparaat gegen beschadiging.

- Onderhoud en verzorging

Trek alsijd eerst de stroomkabel 2uit het stopcontact, voordatu werkzaamheden aan de auto-acculader 1uitvoert.
Het apparaat is onderhoudsvrij. Schakel het apparaatuit. Reinig de metalen en kunststof oppervlakken van het apparaat met een droge doeK.
- Gebruik in geen geval oplosmid-delen of andere agressieve reinigingsmiddelen.

- Milieu- en verwijderingsinformatie

Voer elektrische gereedschappen nicht af via het huisvuil!

Apparaat,toebehorenen verpakking dienen op een milieuvriendelijk manier te worden gerecycled.

Voer de auto-acculader Niet af via het huisvuil,gooi deze nicht in het vuur of in water. Wannergeteik, dienen apparaten die nicht meer goed functioneren, te worden gerecycled.Vraag uw lokale leverancier om hulp.

U bent als eindafnemer wette-lijk verplicht (wetgeving op

gebied van accu's) om o gebruike accu's in te leveren.

Schadelijke stoffen in accu's zich voorzien van de hiernaast getoonde symbolen, die op het verbod van de afvoer via het huisvuil attenderen.

De aanduidingen voor de doorslaggevende zware metalen zich:

Breng gebruike accu'saar een afvalinzamelpunt in uw stad of gemeente,of terug maar de dealer. Hiermee voldoet u aan de wettelijk zorgvuldigheidsplichten en levert u een belangrijke bijdrage aan de milieubescherming.

EU-conformiteits-verklaring

Wij,

C. M. C. GmbH

Documentverantwoordelijke:

verklaren alleen verantwoordelijk te zich voor het feit dat het product

Auto-acculader

Productiejaar: 2020/40

IAN: 329536_2001

Model:ULGD10A1

Modelnummer: 2312

voldoet aan de belangrijke beveiligingsvereisten die in de Europese

Richtlijnen

Laagspanningsrichtlijn

2014/35/EU

Elettromagnetische

compatibilität

2014/30/EU

BGS-richtlijn

2011/65/EU + 2015/863/EU

zijn vastgelegd.

Het bovengenoemde object van de Verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europese Parlement en van de Raad d.d. 8 Juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Voor de conformiteitsbeoordeling
werd gebruik gemaakt van de vol-gende geharmoniseerde normen:

EN 60335-2-29:2004/A2:2010

EN 60335-1:2012/A13:2017

EN 62233:2008

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2019

EN 61000-3-3:2013+A1:2019

St. Ingbert, 1-7-2020

C.M.C.GmbH

Katharina Loth-Str.15
A.66386 St.ingham
Telefon: [phone]
Telefax: [phone]

i. o. Dr. Christian Weyler

-Kwaliteitswaarborging

- Aanwijzingen over garantieenafhandelen van de service

Garantie van Creative Marketing & Consulting GmbH

Geachte klant,

U ontvangt 3aar garantie op dit apparaat vanaf de aankoopdatum. In geval van schade aan dit product kunt u een rechtmatig beroep doeon op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie nicht beperkt.

- Garantievoorwaarden

De garantietermiin gaat in op

de aankoopdatum. Bewaar het originele kassabon zorgvuldig.

Dit document geldt als aankoop-bewijs. Wonneer binnen 3aar na aankoopdatum van dit product een materiaal- of productiefout optreedt, dan zullen wij het product -aar ons oordeel - Gratis repareren of verrangen. Deze garantie vereist dat het defekte apparaat binnen 3aar vanaf uw aankoop (kassabon) worden ingediend en er schriftelijk kort worden beschreiben wat het gebrek is en wonneer het is opgetreden.

Wonneer het defect onder once garantie valt, ontvangt u het gerepaereerde product of een新产品 terug. Door de reparatie of de verwanging van het product begint geen nieuwe garantietermiin.

Garantiepiode enwettelijke garantieclaims

De garantiperiode wordt door de waarborg nicht verlengd.

Dit geldt ook voor verrangen en gerepareerde onderdelen. Schade en defecten die eventuele al bij de aankoop aanwezig়,要去en onmiddelijk na het uitpakken worden gemeld. Reparaties na afloop van de garantieperiode dienen te worden betaald.

- Omvang van de garantie

Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduedd en voor levering grondig getest.

De garantie geldt voor materiaal- of productiefouten. De garantie is Niet van toepassing op producjonderdelen, die onderhevig zich aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden, of op breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijkke onderdelen, die gemaakt zich van glas. Deze garantie worden ont geldig, wanner het product verw Beschadigd, zich correct werk gebrukt of werk onderhoven.

Voor een deskundig gebruik van het product dienen alleen de in de origine gebruiksaanwijzing genoemde aanwijzingen strikt in acht te worden genomen. Vermijd absolut toepassingsdoelen en handelingen die in de originele gebruiksaanwijzing worden afgeraden of waartegen worden gewaarschuwd.

Het product is uitsluitend bestemd voor privilegebruik en Niet voor commerciele doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door een door ons geauthoriseerd servicefilariaal zich

uitgevoerd, vervalt de garantie.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen, dient u de volgende aanwijzingen in acht te nemen:

Houd a.u.b. bij alle vragen de kassabon en het artikelnummer (bijv. IAN) als bewijs voor aankoop binnen handbereik. Het artikel-nummer vindt u op het typeplaatje, een gravure, het titelblad van uw gebruiksaanwijzing (beneden links) of de sticker op dechyter- of onderzijde. Wanner er storingen in de werking of andere gebreken optreden, dient u eerst Telefonisch of per e-mail contact met de hierna genoemde serviceafdeling op te nemen.

Een als defect geregisteerd product kunt u dan samen met uw aankoopbewijs (kassabon) en de vermeling over wat het gebrek is en wanner het is opgetreden, voor u franco verzenden aan het u meegedeelde serviceadres.

Aanwijizing:

Op www.lidl-service.com kunt u deze en nog vele andere gebruiksaanwijzingen, productvideo's en software downloaden.

Met deze QR-code kommt u direct op de Lidl-Service-page

(www.lidl-service.com) terecht en kunt u uw gebruiksaanwijzing openen door het artikelnummer (IAN) 329536 in te voeren.

Bestelling van reserve-onderdelen:

Let erop dat het volgende adres geen serviceadres is. Neem eerst contact op met het hierboven vermelde servicepunt.

Adres:

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

DUITSLAND
