GEBRUIKSAANWIJZING POFA 12 A2 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

CZ

Aku horní frézka

Vouw voor het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

PL

Algemene beschrijving. 62

Omvang van de levering 62

Overzicht. 62

Funktiebeschrijving 63

Veiligheidsvoorschriften 64

Symbolen in de gebruiksaanwijzing .64

Symbolen op het apparaat. 64

Algemene veiligheidsinstructies voor elektrisch gereedschap 64

Veiligheidsinstructies voor het frezen.68

Restrisico's 69

Ingebruikname 70

Spantang verrangen 70

Freesplaatsen/ervangen. 71

Parallelaanslag monteren 71

Freesdiepte instellen 71

Accu aanbrengen/verwijderen. 72

Laadtoestand van de accu nakijken ..72

Bediening 72

In- en uitschakelen 72

Werkinstructies 73

Frezen 73

Rand-en profielfrezen. 73

Frees met parallelaanslag. 73

Reiniging/Onderhoud 74

Reiniging 74

Algemene onderhoudswerkzaamheden 75

Bewaring. 75

Verwerking/Milieubescherming .75

Reserveonderdelen/Accessoires .76

Foutopsporing. 77

Garantie 78

Reparatieservice 79

Service-Center. 79

Importeur 79

Vertaling van de originele

CE-conformiteitsverklaring ....175

Explosietekeningen 181

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw新模式 apparaat. Daarmee heb u voor een hoogwaardig product gekozen.

Dit apparaat ward tijdens de productie op kwaliteit gecontroleerd en aan een eind-controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd.

De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze omvat belangrijke aanwijzingen voor verilgheid, gebruik en afvalverwijdering. Maak u voor het gebruik van het product met alle bedieningsen verilgheidsinstrumenties vertrouwd.

Gebruik het product uitsluitend zoals

beschreiben en voor de aangegeven toepassingsgebieden.

Bewaar de handleiding goed en overhandig alle documenten bij het doorgeven van het product mee aan derden.

Gebruiksdoel

Het apparaat is geschikt voor het frezen van groeven, randen, langwerpige gaten en profielen in werkstukoppervlakken gemaatk van hout, kunststof enlichtgewicht materialen.

Elke andere toepassing, die in deze handleiding nicht uitdrukkelijk worden toegelaten,

kan schade aan het apparaat aanrichten en kan een ernstig gevaar voor de gebrui- ker betekenen.

Om veiligheidsredenen is het apparaat Niet bestemd voor kinderen enjongeren diejonger+zijn dan 16.Jongeren boven 16aar mogen het apparaat enkel onder toezicht gebruiken.

Dit apparaat is nicht geschikt voor commercieel gebruik. Bij commercieel gebruik vervaft de garantie. De producent is nicht verantwoordelijk voor beschadigingen, die door onrechtmatig gebruik of verkeerde bediening worden veroorzaakt.

Het elektrische gereedschap is gebouwd voor de volgende soorten freeze:

• Profielfrees (25 mm, R 4 mm)
• Radiusfrees (22 mm, R 6,3 mm)
  -V-sleuffrees(12,7mm， 90°)
• Sleuffrees12 mm
• Sleuffrees 6 mm
• Afrondingsfrees (22 mm, R 6,3 mm)

Het apparaat maakt deel UIT van de reeks PARKSIDE X 12 V TEAM en kan met accu's van de reeks PARKSIDE X 12 V TEAM worden gezruikt. De accu's mogen alleen met originele laders van de serie PARKSIDE X 12 V TEAM worden geladen.

Algemene beschrijving

De afbeeldingen vindt u op de voorste en achterste uitklapbare bladzijde.

Omvang van de levering

Pak het apparaatuit en controllerer,of de inhoud volledig is.

Zorg voor een reglementair voorgeschreven afvalverwijdering van het verpakkingsmaterialial.

• Accu-bovenfrees

• Afzuigadapter

• Parallelaanslag
• Spantang 6 mm
• Spantang 8 mm, vooraf gemonteerd
• 6-delige freesset
• Steeksleutel
  Bewaarkoffer
• Gebruiksaanwijzing

Batterij en lader zich nicht inbegrepen.

Overzicht

Apparaat:

Accu

2 Ontgrendelknop accu
3 Bovenste handgreep
4 Rechter handgreep

5 Aandrijfeenheid

6 Toets freesdiepte-grove instelling
7 Verstelwiel voor fijnafstelling van de freesdiepte

8 Borgschoef
Freesdiepte-instelling
9 Bodemplaat

10 Vergrendelknop voor as
11 Wartelmoer
12 Spantang 8 mm, vooraf gemonteerd (niet zichtbaar)
13 Uitsparing voor afzuigadapter
14 Uitsparing parallelaanslag
15 Vastzetschroef
16 Vergrendelwiel freesdiepteinstelling
17 Accu-laadindicator
18 Aan/-uit schakelaar

Accessoires:

19 Steeksleutel

20 Spantang 6 mm
21 Afzuigadapter
22 Parallelaanslag
23 Lader

6-delige freesset:

24 Profielfrees (25 mm, R 4 mm)
25 Radiusfrees (22 mm, R 6,3 mm)
26 V-sleuffrees (12,7 mm, < 90°)
27 Sleuffrees12 mm
28 Sleuffrees 6 mm

29 Afrondingsfrees (22 mm, R 6,3 mm)

Funktiebeschrijving

De draadloze bovenhandfrees is een elektrisch werktuig dat uitgerust is met een roterend snijwerktuig (frees) en een bodemplaat. De traploos instelbare freesdiepte-instelling en de stofafzuiing makes het möglichk om comfortabel te werken.

De werkung van de verzillende bedie-ningselementen worden hieronder beschreiben.

Technische gegevens

Accu-bovenfrees POFA 12 A2

Motorspanning U. 12 V=

Toeren bij Niet-belasting n.....19500 min

Diameter frees max. 36 mm

Toerental frees n. max. 35000 min-1

Werktuighals 6 mm/8mm

Geluids- en vibratiewaarden werden volgens de in de conformiteitverklaring genoemde normen en bepalingen vastgesteld.

De gespecificeerde trillingsemissiewaarde en de gespecificeerde geluidsemissiewaarde zichn gemeten volgens een gestandaardi

seerde testmethode en+kunnen worden gebruikt om hetene elektrische gereedschap met het andere te vergelijkden.

De gespecifieerde trillingsemissiewaarde en geluidsemissiewaarden können ook worden gebrukt voor een voorlopige inschatting van de belasting.

Waarschuwing:

ilemissiewaarde kan tijdens het werkelijkke gebruik van het elektrische gereedschap van de vermelde waarde afwijken, afhankelijk van de manier waarop het elektrisch gereedschap worden gebruikt,meer bepaald welk soort werkstuk bewerkt worden.

Probeer de belasting door trillin-gen zo gering mogelijk te houden. Een voorbeeldmaatregel om de trillingsbelasting bij gebruik van het gereedschap te verminderen, is het beperken van de werklijk. Houd waar bij rekening met alle fasen van de bedrijfscylclus (bijvoorbeeld ook periodes wanner het elektrische gereedschap is uitgeschakeld en periodes wanner het weliswaar is ingeschakeld maar zonder belasting draait).

Let op! Een actuele lijst van de accu-compatibilititeit vindt u op: www.lidl.de/akku

Dit apparaat kan uitsluitend met de volgende accu's worden gebruikt:

PAPK 12 A1, PAPK 12 A2, PAPK 12 A3

PAPK 12 B1, PAPK 12 B2, PAPK 12 B3.

Deze accu's kuren met de volgende laders worden geladen:

PLGK 12 A1, PLGK 12 A2, PLGK 12 B2.

Laadtijd (h) PAPK 12 A1 PAPK 12 A2 PAPK 12 A3	PAPK 12 B1 PAPK 12 B2 PAPK 12 B3
PLGK 12 A1	1 2
PLGK 12 A2	1 2
PLGK 12 B2	0,5 1

Temperatuur max. 50^

Laadproces 4-40°C

Bedrijf. -20 - 50 °C

Opslag 0 -45°C

Veiligheidsvoorschriften

Gelieve bij het gebruik van het apparaat de veiligheidsinstrumenties in acht te nemen.

Symbolen in de gebruiks-aanwijzing

Gevaarsymbol met informatie over depreventie van personen-of zaakschade.

Waarschuwingsbord met informatie voor het voorkomen van letsels door elektrische schok.

Gebodsteken met informatatie over depreventie van schade.

Veiligheidsschoenen dragen.

Neem de accu uit het apparaat.

Aanduidingsteken met informatie over hoe u het apparaat better kunt gebruiken.

Symbolen op het apparaat

Opgelet!

Haal voor alle reinigings- en onderhoudswerkzaamheden aan het apparaat de accu eruit. Gevaar voor verwondingen!

Gebruiksaanwijzing raadplegen.

Draag een gehoorbescherming.

Draag een oogbescherming.

Draag een ademhalingsbescherming.

Draag geen handschoenen bij het freeze.

Machines horen nicht bij huishoudelijk afval.THuis.

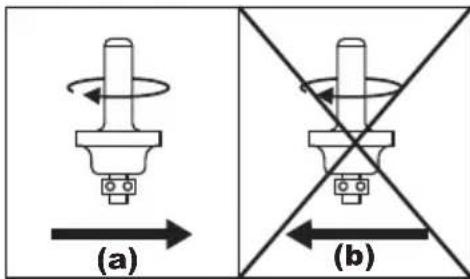

Draairichting frees

Fijne instelling frees

De apparaat maakt
deel uit van de reeks
PARKSIDE X 12 V TEAM.

Algemene verilgheids-instructies voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidsaanwijzingen, instructies, borden en technische gegevens die voor dit elektrische gereedschap gelden. Verzuih bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen verooorzaken.

Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.

Het in de veiligheidsinstrumenties gebrukte begrip „Elektrisch gereedschap" heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).

1) Veiligkeit op de werkplaats:

a) Houd uw werkterrein netjes en goed verlicht. Wanorde of onverlichte werkterreinen konnen tot oncevallen leiden.
b) Werk met het elektrische gereedschap Niet in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen nutzen doen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap op een veilige afstand. Bij afleiding kunt u de controle over het apparaat verliezen.

Elektrische veiligheid:

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met elektrisch gereedschap met randaarde. Ongewijzigde stekkers en passende stopcontacten verlagen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals

van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico dooreen elektrische schok als uw lichaam geaard is.

c) Houd het elektrische gereedschap op een veilige afstand van regen of nattigheid. Het binnendringen van water in elektrisch gereedschap verhoogt het risico op een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel op een veilige afstand van hitte, olie, scherpe kanten of bewegende apparaatonderdelen. Beschadigde of verstrikt geraakte kabels verhogen het risico op een elektrische schok.
e) Als u met het elektrische gereedschap in de open lucht werkt, gebruikt u enkel verlengsnoeren, die ook voor bui-ten geschikt zich. Het gebruik van een voor buiten geschikt verlengsnoer verlaagt het risico op een elektrische schok.
f) Wanner het gebruik van het elektrische gereedschap in een vochtige omgeving Niet te vermijden is, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar reducert het risico op een elektrische schok.
3) Veiligkeit van Personen:
a) Wees aandacht, let erop wat u doet en ga met verstand aan het werk met het elektrische gereedschap. Gebruik het

elektrische gereedschap nicht wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen staat. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag een persoonlijke beschemingsuitrusting en altfid een beschermbril. Het dragen van een persoonlijke beschemingsuitrusting, zoals slipvrije veiligheidsschoenen, beschemende helm of gehoorbeschering, verlaagt het risico op verwondingen.
c) Vermijd een onopzettelijke ingebruikname. Vergewis u dat het elektrische gereedschap uitgeschakeld is voordat u ze op de stroomvoorziening aansluit, opraat of draagt.

Indien u bij het dragen van het elektrische gereedschap uw vinger op de schakelaar houdt of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder het instellingsgereedschap of schroefsleutels voordatu het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondeningen leiden.
e) Vermijd een abnormale li- chaamshouding. Zorg voor een veilige stand en houd te allen hijde het evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachtete situatuies beter controleren.
f) Draag geschikte kledij. Draag geen wijde kleding of sieraden. Houd haar, kledij en hand-schoenen op een veilige afstand van bewegende onderdelen. Los-

zittende kledij, sieraden of langhaar hunen door bewegende onderdelen vastgegrepen worden.

g) Wanner stofafzug- en opvangsystemen können worden gesmonteerd, dient u er zeker van teijken dat deze aangesloten zichen correct worden gebruikt. Het gebruik van een stofafzuging kan risico's door stof beperken.
h) Laat u Niet verleiden tot een vals gevoel van veiligheid en negeer nooit de veiligheidsregels voor elektrische gereedschappen, ook wanner u na veelvuldig gebruik vertrouwd bent met het elektrisch gereedschap. Onopletende handelingen kuren in fracties van seconden ernstig lichamelijk letsel tot gevolg hebben.
4) Gebruik en behandeling van het elektrische gereedschap:
a) Overbelast het apparaat nicht. Gebruik voor uw werk het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiligser in het aangegeven vermogengebied.
b) Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Elektrisch gereedschap, dat Nieteer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact voordat u apparaatinstellen gen doorvoert, toebehoren wisselt of het apparaat wegelt. Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.
d) Bewaar het ongebruikte elek

trische gereedschap buiten het bereik van kinderen. Laat Personen, die met het apparaat nicht vertrouwd zijn of deze aanwijzingen Niet gelezen hebben, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen gebruikt worden.

e) Onderhoud het elektrische gereedschap met zorg. Controleer, of beweegbare onderdelen fouloos functioneren en nicht klemmen, of er onderdelen gebroken of zodanig beschadigd zich, dat de werkking van het elektrische gereedschap in negatieve zin beinvloed worden. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Tal van ongevalen zich aan slecht onderhonden elektrisch gereedschap te wijten.

f) Houd snoeigereedschap scherp en netjes. Zorgvuldig onderhoden snoeigereedschap met scherpe snoeikanten.gaat minder klemmen en is gemakkelijker te bedieren.

g) Gebruik het elektrische gereedschap, toebehoren, inzetgereedschap, enz. in overeenstemming met deze aanwijzingen. Neem waar bij de arbeitsomstandighe den en de uit te voeren werkzaamheid in acht. Het gebruik van het elektrische gereedschap voor andere dan de Voorziene toepassingen kan tot gevaarlijke situaties leiden.

h) Houd grepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde grepen en greepvlakken makeen het moeilijk om elektrisch gereed-schap in onvoorziene situatuies veilig te bedieren en onder controle te houden.

5) GEBRUIK EN BEHANDELING VAN HET GEREEDSCHAP MET ACCU

a) Laad de accu's alleen op in ac- culaders, die door de producent aanbevolen worden. Voor een ac- culader die geschikt is voor een bepaalde soort accu's bestaat brandgevaar als hij met andere accu's gelebruikt worden.

b) Gebruik alleen de waarvoortoor voorziene accu's in de elektronwerktuigen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.

c) Houd de Niet-gebruekte accu ut de buurt van paperclips, mun ten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen, die een overbrugging van de contacten zonden kunnen voroorzaken. Een kortsluiting tussen de accucontacten kan tot brandwonden of brand leiden.

d) Bij verkeerd gebruik kan vloeistofuit de accu vrijkomen. Vermijd contact daarmee. Bij toevalig contact met water afspoelen. Als de vloeistof in de ogen komt, moet u bovendien een arts consulteren. Vrijkomende accuvloeistof kan tot geirriteerde huid of brandwonden leiden.

e) Gebruik geen beschadigde of gemodificierde accu. Beschadigde of gemodificierde accu's kuren zich onverwacht gedragen en brand, exploies en lichamelijk letsel veroorzaken.

f) Stel een accu Niet bloot aan brand of te hoge temperaturen. Brand of temperaturen boven 130^ hunnen een explosie veroorzaken.

g) Volg alle aanwijzingen voor het laden op en laad de accu of het accugereedschap nooit buiten

het in de gebruiksaanwijzing aangegeven temperatuurbereik. Foutief laden of laden buiten het toegelaten temperatuurbereik kan de accu vernielen en het brandgevaar verhogen.

6) SERVICE

a) Laat uw elektrisch gereedschapuitsluitend door gekwalificeerd, vakkundig geschoold personeel en enkel met originele reserveonderdelen repareren. Daardoor wordt verzekerd dat de veiligheid van het elektrische gereedschap in stand gehonden worden.
b) Verricht nooit onderhoud aan beschadigde accu's. Alle onderhoud aan accu's zou alleen door de fabrikant of een geautoriseerde serviceorganisatie要去en worden verricht.

Veiligheidsinstructies voor hetrozen

Waarschuwing! Bij het frezen kan stof ontstaan dat gevaarlijk is voor de gezondheid, die voor de gebruiker of personen die zich in de buurt bevinden een risico kennen opleveren. Zorg voor een goede ventilatie van de werkplek. Draag steeds een veiligheidsbril en een stofmasker. Sluit een stofafzugvoorziening aan.

Materialen die schadelijk zijn voor de gezondheid zoals lood,materialen met loodhoudende verfapplicatie of asbesthoudend materiaal mogen Niet met dit apparaat worden verwerkt!

• Bevestig en fixeer het werkstuk met klemmen of op een andere wijze aan een stabel oppervlak. Als u het werkstuk uitsluitend vasthoudt met de hand of gegen het lichaam houdt, blijft het onstabel wat kan leiden tot verlies van controle.
• Het toegelaten toerental van het aan te sluiten werktuig moet minstens even hoog zijn als het maximale toerental dat op het elektrische werktuig is vermeld. Een accessoire dat sneller draait dan toegelaten, kan stuk gaan.
• Een frees of een ander accessoire要去 precies in de werktuighals (spantang) van uw elektrisch gereedschap passen. Aan te sluiten gereedschap dat Niet precies in de werktuighals van het elektrisch werktuig past, draait ongelijkmatig, vibreert sterk en kan leiden tot het verlies van de controle.
• Zorg ervoor dat de frees correct is gemonteerd. Een frees die nicht perfect is gemonteerd kan tijdens het frezen breken of worden weggeslingerd en een risico op verwondingen vormen.
• Beweeg elektrisch gereedschap alleen langs het werkstuk als het is ingeschakeld. Anders bestaat het risico op een terugslag, wanner het gebruike werktuig scheef in het werkstuk komt te zitten.
  Grijp met uw handen Niet in het freesvlak en de frees. Houd met de tweede hand de bovenste grep vast of de motorbehuzing. Wonneer beiden handen de vrees vasthouden,+kunnen ze geen verwondingen oplopen door de frees.
• Frees nooit over metalen voor

werpen, nagels of schroeven. De frees kan worden beschadigd eneer trillingen met zich meebrengen.

• Gebruik geschikte detectoren om verborgen elektrische leidingen op te sporen of vraag raad bij hetplaatselijke nutsbedrijf. Contact met elektrische ledingen kan leiden tot een elektrische schok en brand, contact met een gasleiding kan leiden tot een ontploffing. Beschadiging van een waterleiding kan leiden tot materiele schade en een elektrische schok.

• Gebruik geen stompe of beschadigde werktuigen. Stompe of beschadigde werktuigen können leiden tot oncontrolerbare situatuies.

• Houd het elektrisch werktuig vast met beiden handen wanneer u ermee werkten zorg ervoor dat het stevig vaststaat. Het elektrisch werktuig wordt op veiligere manier met twee handen geleid.

Wacht tot het elektrisch gereedschap tot stilstand is gekomen alvorens het weg te leggen. Het gebruike werktuig kan anders scheef komen te zitten waardoor de controle over het elektrische gereedschap verloren kan gaan

Vermijd het contact van het werktuig of het werkstuk onmiddelijk na de bewerking. De onderdelen konnen nog heet zich en brandwonden veroorzaken.

• Gebruik alleen frezen met de juiste schachtdiameter die geschikt zich voor het toerental van het elektrische gereedschap.

• Gebruik geen toebehoren dat Niet door PARKSIDE is aanbevolen. Dit kan namelijk leiden tot elektrische schok of brand.

Restrisico's

Ook als u dit elektrische gereedschap zoals voorgeschreiben bedient, blijven er al-tijd restrisico's bestaan. Volgende bevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen:

a) Verwondingen door bewegende onderdelen;
b) Gehoorschade indien er geen geschikte gehoorbescherming gedragen wordt;
c) schade aan de longen, indien geen geschikt stofmasker worden gedragen;
d) Schade aan de ogen als geen geschikte oogbescherming worden gedragen.
e) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zich indien het apparaat gedurende een langereperiode gebruikt worden of Niet zoals reglementair voorgeschreven beheerd en onderhonden worden.

Waarschuwing! Dit elektrische gereedschap produeert tijdens de werkking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beinvloeden. Om het gevaar voor ernstige of dodelijke verwondingen te verminderen, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend worden.

Neem de veiligheids-, laaden gebruikinstructies in acht die vermeld staan in de gebruiksaanwijzing van uw

accu en van de lader van de série PARKSIDE X 12 V TEAM. Een gedetailleerde beschrijving van het laadproces en andere informatie vindt u in deAPE gebruiksaanwijz ingervan.

Ingebruikname

Haal voor alle werkzaamheden aan het elektrisch apparaat de accu eruit. Gevaar voor verwondingen!

Vooraleer u het apparaat start, moet u

-evt.de spantang verrangen
- de stofafzuiiging monteren,
- de gewenste freesplaatsen,
- de freesdiepte instellen,
-eventuel de parallelaanslag monteren,
- het werkstuk inspannen.
- de accuplaatsen

Spantang verrangen

De voor het apparaat geschikte spantangen zijn geschikt voor frezen met een schacht diameter van 6mm of 8mm .

Gebruik alleen freeze met een schachtdiameter die overeenkomt met de ingebouwde spontang.

Gebruik alleen frezen die geschikt zijn voor het toerental van het elektrisch gereedschap.

Alle frezen van de meegeleverde 6-delige freesset zich voorzien van een freesschacht van 8mm . Vervang de spontang voor frezen met een freesschacht van 6mm

1. Duw op de vergrendelknop voor de as (10) aan de kant van het apparaat en houd deze ingedrukt.
2. Draai met de steeksleutel (B 19) de wartelmoer (11) los.
3. Laat de vergrendelknop voor de as (10) los.
4. Verwijder de spantang 8 mm (12) met behulp van een tang en plaats de meegeleverde spantang 6 mm (20). Hij klikt voorbaar vast.
5. Schroef de wartelmoer (11) er op-nieuw losjes op.

Draai de wartelmoer uitsluitend vast wonneer een frees is geplaatst. De spontang zou=kennen worden beschadigd.

Met de aansluiting van een stofafzuigvoorziening kunt u de hoeveelheid stof tijdens werkzaamheden reduceren. De afzuigadapter (21) kan in twee standen worden gebrukt, zodate er van links of van rechts kan worden afgezogen.

1. Ontgrendel de grove instelling van de freesdiepte door het vergrendelwiel (16) ongeveer een halve omwenteling gegen de klok in te draaien.
2. Druk op de toets (6) van de grove instelling van de freesdiepte en houd deze ingedrukt.
3. Verplaats nu de aandrijfeenheid (5)—helemaal maar boven. Er is nu een maximale afstand:tussen aandrijfeenheid (5) en bodemplaat (9).
4. Laat de toets (6) los.

5. Plaats de afzuigadapter (21) op de voorziene uitsparingen (13) in de bodemplaat (9).

6. Voor het vergrendelen draait u de afzuiigapter (21) maar rechts tot aan de aanslag.

7. Sluit de zuigslang van een stofzuiger aan op de afzuigadapter (21).

De stofzuiger要去 geschikt zich voor het materiaal dat wordt bewerkt. Gebruik een speciale stofzui-ger, indien stof ontstaat dat gevaarlijk is voor de gezondheid.

Freesplaatsen/ervangen

Draag beschermende handschoenen om snij- en brandwonden te vermijden wonneer u frezen gebrukt en verrangt.

1. Druk op de vergrendelknop voor de as (10) aan de kant van het apparaat en houd deze ingedrukt.
2. Maak met de steeksleutel (19) de wartelmoer (11) zodanig los dat de frees kan worden geplaatst.
3. Laat de vergrendelknop voor de as (10) los.
4. Schuif de gewenste frees in de gemonteer de spontang (12). De schacht van de frees moet minstens 20mm zich ingeschoven.
5. Draai de wartelmoer (11) vast met de steeksleutel (19) verwijl de vergrendelknop (10) voor de as is ingedrukt.

Draai de wartelmoeruitsluitend vast wanner een frees is geplaatst. De spontang zou kunnen worden beschadigd.

Parallelaanslag monteren

1. Schroef beidenborgschoroeven (15) bovenop de bodemplaat los.
2. Plaats nu de parallelaanslag (22) in de waarvoor voorziene uitsparing (14)

op de bodemplaat (9).

1. Bevestig de parallelaanslag in de gewenste positie met de borgschroeven (15).

Freesdiepte instellen

Deinstalling van de freesdiepte mag enkel gebeuren bijuitgeschakeld apparaat

1. Plaats de ingebrachte frees aan derand van het te bewerken werkstuk, zodat de frees plaatsaar onder heeft...
2. Ontgrendel de grove instelling van de freesdiepte door het vergrendelwiel (16) ongeveer een halve omwenteling gegen de klok in te draaien.
3. Druk op de toets (6) van de grove instelling van de freesdiepte en houd deze ingedrukt.
4. Verplaats nu de aandrijfeenheid (5)\ aar onder, resp. maar boven en stel\ de gewenste freesdiepte grof in.
5. Laat de toets (6) weer los.
6. Voer de fijnafstelling uit met het stelwiel (7), waar bij een volledige omwenteling overeenkomt met 1 mm:

Draaien gegen de wijzers van de klok in: grotere freesdiepte.
Met de klok meedraaien:
kleinere freesdiepte.

1. Bevestig de gewenste freesdiepte door het vergrendelwiel (16) met de klok mee te draaien totdat u watstand voelt.

We raden aan om de instelling van de freesdiepte met een testfreesbeurt op een stuk afval te testen.

Verzeker de fijnafstelling van de freesdiepte door de borgschoef (8) vanaf de onderkant van de bodemplaat (9) in het stelwiel (7) van de fijne afstelling van de freesdiepte te schroeven.

Accu aanbrengen/ verwijdersen

1. Om de accu (1) uit het apparaat te verwijderen, drukt u op de beiden ontgrendelknoppen (2) aan de accu en trekt de accu eruit.
2. Om de accu (1) teplaatsen, schuift u de accu langs de geleidingsrail in het apparaat. De accu klicht voorbaar vast.

Steek de accu pas in het apparaat wonneer het accugereedschap maar voor gebruik is. Er bestaat gevaar voor verwondingen!

Laadtoestand van de accu nakijken

Het Laadstandindicator signaleert de laadtoestand van de accu (1).

• De laadtoestand van de accu worden aangeduid door de betreffende LED-lamp (17), die begint te branden wanner het apparaat in werkig is. Houd hiertoe de aan-/uitknop ingedrukt.

rood-geel-groen => Accu volledig opgeladen

rood-geel Accu voor ongeveer de helft opgeladen

rood Accu moet worden opgeladen

Bediening

Draag een stofmasker (masker voor fijn stof van de verilgheidsklasse FFP2).

Draag geen handschoenen bij het freeze.

In- en uitschakelen

Zorg dat u stabel staat en houd het apparaat met beiden handen goed vast en houd het op voldoende afstand van uw lichaam. Let op dat het apparaat Niet in contact is met het werkstuk, alvorens het in te schakelen.

1. Overtuig u ervan dat de accu (1) is geplaatst (zie „Accu verwijderen / plaatsen").

Inschakelen:

1. Druk en houd de aan/uit-schakelaar (18) ingedrukt.

2. Schuif de in-/uitschakelaar (18) waar boven, zodate aan de schakelaar „l" versuschijnt.

3. Laat de aan/uit schakelaar (18) los.

Uitschakelen:

1. Druk en houd de aan/uit-schakelaar ingedrukt.
2. Schuif de in-/uitschakelaar (18) waar boven, zodate aan de schakelaar „0" versuschijnt.
3. Laat de aan/uit schakelaar (18) los.

Werkinstructies

Frezen

Frees altijd in tegenovergestelde richting: Hierbij worden het apparaat in tegenovergestelde richting tot de draairichting van de frees bewogen.

Frees nooit in omlooprichting (gelijkloop). Het risico op oncegevalen bestaat odomat het apparaat UIT de hand kan worden getrokken.

• Gebruik uitsluitend freeze waarvan het vermelde toegelaten toerenal minstens even hoog is als het maximale toerenal dat is vermeld op het apparaat.
• Gebruik steeds het passende werktuig.
• Gebruik geen stompe of beschadigd werktuigen en accessoires.

• Houd er rekening mee dat de frees onder de bodemplaatuitsteekt. Beschadig daardoor nicht uw werkstuk of andere voorwerpen.

• Bevestig het werkstuk veilig op het werkvlak.

• Plaats een frees.
• Stel de gewenste freesdiepte in.
• Schakel het apparaat in.
• Breng het apparaat waar de plaatst die moet worden bewerkt.

1. Houd het apparaat bij het werkken met beiden handen vast. Zorg

ervoor dat er geen vingers in het gebied onder de aandrijfeenheid (A 5) steken en frees met een gelijkmatige snelheid.

1. Schakel het apparaatuit.

Na uitschakeling van het apparaat beweegt de frees nog even door. Raak de bewegen de frees Niet aan en leg het apparaat Niet neer voordat de frees volledig tot stilstand is gekomen. Er bestaat gewaar voor verwondingen!

Rand- en profielfrezen

Bij rand- of profielfrezen zonder parallelaanslag moet de frees met aanloopring (a) als geleiding zich uitgerust.

1. Beweeg het ingeschakelde apparaat langs het werkstuk tot de aanloopring tegen de te bewerken werkstukrand ligt.
2. Houd het apparaat met beiden handen aan de rand van het werkstuk (1) vast. Vermijden van een te sterke druk.

Frees met parallelaanslag

Met de parallelaanslag=kunt u sleuven en profielen frezen als u de parallelaanslag op een vooraf ingestelde afstand langs derand van het werkstuk beweegt.

Frezen in vast materiaal is alleen möglichk inkleine stappen (max. 1-2 mm spaandiepte). Diepere gleuven moeten in meerere passages worden gefreesd.

E

1. Plaats de parallelaanslag (22) in de waarvoor voorziene uitsparing (14) op de bodemplaat. Draai de vastzetschroeven (15) vast.

2. Plaats de draadloze bovenhandse frees aan de rand van hetwerkstuk, zodat de frees plaatsaar onder heeft.

3. Stel de freesdiepte in op 1-2 mm en leg die vast.
4. Vergewis u dat de parallelaanslag (22) juist ligt aan de rand van het werkstuk.
5. Begin met de draadloze frees inkleine stappen van 1-2 mm het hout af te freeze.Beweeg het ingeschakelde apparaat met zijdelingse druk op de parallelaanslag (22) langs de rand van het werkstuk.

De parallelaanslag (22) fungeert als zijdelingse geleiding voor de draadloze bovenhandse frees.

Controleer steeds de rechthoekigheid van de gleuf.

1. Voor diepere gleuven herhaalt u de werkstappen 4-5 tot het gewenste resultaat bereikt worden.

Reiniging/Onderhoud

Laat reparatiewerken en onderhoudswerkzaamheden, die nicht in deze handleiding beschreiben zijn, door ons servicecenter doorvoeren. Gebruik uitsluitend originele onderden. Gevaar voor verwondingen!

Haal voor alle reinigings- en onderhoudswerkzaamheden en voor vervoer de accu uit het apparaat. Bij per ongeluk inschakelen van het apparaat bestaat een risico op letsel.

Draag bij de omgang met frezen beschermende handschoenen om snijwonden te vermijden.

Voer volgende reinigings- en onderhoudswerkzaamheden regelmatig door. Daardoor is een lang en gebruikbaar gebruik gegardeerd.

Reiniging

Het water mag noch met water afgespoten, noch in water gelegd worden. Het gevaar voor een elektrische schok bestaat!

Gebruik geen reinigings-c.q. oplosmiddelen.U zou het apparaat daarmee onherstelbaar konnen beschadigen.

• Houd ventilatiesleuven, motorhuis en handgrepen van het apparaat netjes. Gebruik waaroor een vochtig doekke of een borstel.

Algemene onderhoudswerk-zaamheden

• Controller het apparaat telkens voor gebruik op duidelijk vast te stellen tekortkomingen zoals lose, versleten of beschadigde onderdelen.
• Indien het kogellager (a) van een frees is losgekomen, draai het dan met de meegeleverde inbussleutel opnieuw vast.

Bewaring

• Reinig het apparaat alvorens het weg te bergen.
• Bewaar het apparaat op een droge en stofvrije plaats en buiten het bereik van kinderen.
• Bewaar de freeze in de meegeleverde verpakking. Vermijd het contact met andere metalen onderdelen of snijbla-den van de frees.

Verwerking/Milieubescherming

Haal de accu uit het apparaat voordat u het apparaat afvoert.

Voer afgedankte apparaten, toebehoren en verpakkingsmaterialen op milieuvriendelijk manier af.

Instructies voor verwijdering van de accu vindt u in deAPE handleiding voor uw accu en lader.

Machines horen nicht bij huishoudelijk afvalthus.

• Lever uw apparaat in bij een recyclepunt. De gebruike kunststof en metalen delen+kunnen per soort worden gescheiden en zo geschikt worden gemaakt voor hergebruik. Voor vragen hieromtrent kunt u terecht bij ons servicecenter.
• De afvalverwijdering van uw defecte ingezonden apparaten voeren wij Gratis door.

Reserveonderdelen/Accessoires

Reserveonderdelen en accessoires verkrijt u op www.grizzlytools-service.eu

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 79).

Pos. Pos. Benaming Artikel-Nr. Gebruiks Explosionie aanwijizing tekening

A 11/12	30/31	Spantange (8mm) + Wartelmoer	91105642
A 21	10		Afzuigadapter
A 22	9		Parallelaanslag
A 23		Lader EU	80001335
			Lader UK
A 24-29		6-delige freesset	91104255
		(MAN / n=max. 35000 / HW)*
24		Profielfrees (25.0x12.0x8 / R 4 mm)**
25		Radiusfrees (22.0x11x8 / R 6.3 mm)**
26		V-sleuffrees (12.7x9.0x8 / 490°)**
27		Sleuffrees (12.0x20.0x8)**
28		Sleuffrees (6.0x20.0x8)**
29		Afrondingsfrees (22.0x13.x8 / R 6.3 mm)**

* MAN = voor manuele snelheid toegestaan. n = toerental (min-1), waarvoor de frees is goedgekeurd. HW = Snijbladen bestaanuit hard metaal..
** Afmetingen van de frees (mm): Diameter van de frees x Lengte van de snijdkop x schachtdia
meter R = Radius van het profiel (mm) = hoek van de V-sleuf

Foutopsporing

Neem in geval van een ongeluk of werkingsstoring onmiddelijk de accuuit het apparaat! Niet volgen van deze aanwijzing kan leiden tot snijverwondingen.

Probleem Mogelijke	borzaak Foutherstel
Apparaat start nicht	Accu (1) ontladen	Accu (1) laden (aparte bedie-ningshandleiding voor accu en lader raadplegen)
	Accu (1) nicht aangebrachte	Accu (1) aanbrengen (aparte be-dieningshandleiding voor accu en lader raadplegen)
	Aan-/uitschakelaar (18) defect	Reparatie door klantenservice
	Motor defect
Motor worden traceren en blijft staan	Apparaat worden door werkstuk overbelast	Druk verlagen
		Toerental verhogen
		Werkstuk ongeschikt
Het freeze verloopt nichtrecht	Parallelaanslag (22) nicht ge-ptaatst	Parallelaanslag monteren
Het gefreeste werkstuk vertoont brand-sporen	Te laag toerenal Toerenal verhogen
	Ongeschikte of stompe frees Frees verrangen
	Freesdiepte is te groot ingesteld	Freesdiepte aanpassen
De randen van het freeze schuren af, snijrillen en oneffen-heden bij het freeze	Frees is versleten en onschemp Frees verrangen
	Srijbladen van de frees+zijn beschadigd	Frees verrangen
Stof worden nicht af- gezogen	Stofzuiger is nicht ingeschakeld	Stofzuiger voor het freeze inscha-kelen
	Afzuigslang of afzuigadapter (21) verstocht	Verstoppingen verwijderen

Garantie

Geachte cliente, geachte klant, U krijgt op dit apparaat 3aar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door once hierna beschreiben garantie nicht beperkt.

Garantievoorwaarden

De garantietermijn begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drieJAar, te rekenen vanaf de datum van aankoop van dit product, een material- of fabricagebout voordoet, wordt het product door ons -aar once keuze -oor u Gratis gerepareerd of verrangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drieJAar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreiben wordt, waarin het gebrek bestaat en wanner het zich voorgedaan heeft.

Als het defect door once garantie gedekt is, krijgt u het gerepareerde of een nieuw product terug. Met herstelling ofuitwisse-ling van het product begint er geen{nieuwe garantiepiode.

Garantieperiode en wettelijke kwaliteitsgarantie

De garantipeiode wordt door de garantievergoeding nicht verlengd. Dit geldt ook voor verrangen en gerepareerde onderden. Eventuel al bij de aankoop bestaande beschadigingen en gebreken要去en onmiddelijk na het uitpakken gemeld

worden. Na het verstijken van de garantieperiode tot stand komende reparaties worden gegen verplichte betaling van de kosten uitgevoerd.

Omvang van de garantie

Het apparatus went volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduerd en voor aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zich en.daarom als aan slijtage onderheige onderdelen beschouwd kannen worden (b.v.frees, accessoires) of op beschadigingen aan breekbare onderdelen (b.v. schakelaars).

Deze garantie valt weg wonneer het product beschadigd, Niet oordeelkundig gebrukt ofiet onderhoden ward.Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden.Gebruiksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt,dienen onvoorwaardelijk vermedente worden.

Het product is uitsluitend voor het privé- en Niet voor het commerciele gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die Niet door het door ons geauthoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingen gevolg te geben om een snelle behandel ing van uw verzoek te garanderen:

Gelieve voor alle aanvragen de kassabon en het identificatienummer (IAN 351901_2007) als bewijs van de aankoop maar te houden.
Gelieve het artikelnummer uit het typeplaatje.
- Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling Telefonisch of per e-mail. U krijt dan bijkomende informatie over de afhandeling van uw klacht.
- Een als defect geregisteerd product kunt u, na overleg met once klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermeling, waarin het gebrek bestaat en wonneer het zich voorgedaan hebft, voor u franco maar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermiijden, maakt u onvoorwaardelijkuitsluitend gebruik van het adres, dat u medegedeeld worden. Zorg ervoor dat de verzending Niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijze plaatsvindt. Gelieve het apparaat met inbegrip van alle bij de aankoop bij geleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparations, die nicht onder de garantie vallen, gegen berekening door ons servicefilaraal latent doorvoeren. Zij maakt graag voor u een kostenraming op.

Wij kan den uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigd en met een aanwijzing op het defect waar ons servicefilaraal te zenden.

Ongefrankeerd - als volumegoed, per expresse of via een andere speciale verzendingswijze - ingezonden apparaten worden nicht geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij Gratis door.

Service-Center

NL Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 351901_2007

BE Service Belgie

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 351901_2007

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Vybratie/vlozenie akumulá-tora

1. Na vybratie akumulátora (1) z prístroja zatlacte uvolnovacie tlacidla (2) na akumulatóre a vytiahnite ho von.
2. Pri vkladani akumulatora (1) tento za-sunte pozdiz vodiacej listy do pristroja. Pocutelne zapadne.

Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Accu-bovenfrees bouwserie POFA 12 A2 Serienummer 000001 - 111000 is overeenkomstig met de hierna volgende, van toepassing+zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2011/65/EU* • (EU) 2015/863
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 60745-1:2009+A11:2010 • EN 60745-2-17:2010 EN 55014-1:2017 • EN 55014-2:2015 • EN IEC 63000:2018
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, Germany 05.01.2021	Christian Frank Documentatiegelastigde
