NÁVOD K OBSLUZE POFA 12 A2 PARKSIDE

• Obsah Úvod p. 100
• Účel použití p. 100
• Obecný popis p. 101
• Objem dodávky p. 101
• Přehled p. 101
• Popis funkce p. 102
• Technické parametry p. 102
• Bezpečnostní pokyny p. 102
• Symboly v návodu p. 103
• Piktogramy na přístroji p. 103
• Všeobecné bezpečnostní pokyny: elektrické nástroje p. 103
• Bezpečnostní pokyny pro frézování p. 106
• Zbývající rizika p. 107
• Uvedení do provozu p. 108
• Výměna upínacího pouzdra p. 108
• Montáž odsávacího adaptéru p. 109
• Nasazení/výměna frézy p. 109
• Montáž paralelního dorazu p. 109
• Nastavení hloubky frézování p. 110
• Vyjmutí/vložení akumulátoru p. 110
• Úvod Blahopřejeme vám ke koupi vašeho nové- ho přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost přístroje. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek po- užívejte jen k popsaným účelům a v rámci uvedených oblastí použití. Překlad originálního prohlášení o shodě CE p. 177
• Nákresy explozí p. 181
• Kontrola stavu nabití akumulátoru p. 110
• Obsluha p. 111
• Zapnutí a vypnutí p. 111
• Pokyny k práci p. 111
• Frézování p. 111
• Frézování hran a prolů p. 112
• Frézování s paralelním dorazem p. 112
• Čištění/Údržba p. 112
• Čištění přístroje p. 113
• Všeobecné údržbářské práce p. 113
• Skladování p. 113
• Likvidace/ochrana životního prostředí p. 113
• Náhradní díly/příslušenství p. 114
• Hledání chyb p. 115
• Záruka p. 116
• Opravna p. 117
• Service-Center p. 117
• Dovozce Návod dobře uschovejte a při pře- dávání výrobku třetímu předejte i všechny podklady. Účel použití Přístroj je vhodný kfrézování drážek, hran, podlouhlých otvorů a prolů v povrchu obrobků vyrobených ze dřeva, plastu a lehkých materiálů. Každé jiné použití, které v tomto návodu není výslovně povoleno může vést k poško- zení přístroje a k vážnému nebezpečí pro použivatele. Z bezpečnostních důvodů není přístroj vhodný pro děti a mládež mladší 16 let. Osoby mladší 16 let smí přístroj používat jen pod dohledem.CZ p. 117

Tento přístroj není určený pro komerční vyu- žití. Při komerčním použití záruka zanikne. Výrobce neručí za škody, jenž byly způso- beny použitím k neurčenému účelu nebo nesprávnou obsluhou. Elektrické nářadí bylo konstruováno pro následující typy fréz: - fréza na proly (25 mm, R 4 mm) - zaoblovací fréza (22 mm, R 6,3 mm) - fréza na drážky tvaru V (12,7 mm,

90°) - fréza na drážky (12 mm) - fréza na drážky (6 mm) - fréza na vydutá zaoblení (22 mm, R 6,3 mm) Přístroj je součástí série PARKSIDE X 12 V TEAM a lze jej provozovat s akumulátory série PARKSIDE X 12 V TEAM. Akumulátory se smí nabíjet pouze nabíječ- kami série PARKSIDE X 12 V TEAM. Obecný popis Obrázky najdete na přední a zadní výklopní straně. Objem dodávky Přístroj vybaltej a zkontrolujte, je-li komplet- ní. Obalový materiál řádně zlikvidujte. - horní frézka - odsávací adaptér - paralelní doraz - upínací pouzdro 6 mm - upínací pouzdro 8 mm, předem namontováno - 6dílná frézovací sada - klíč s otvorem - úložný kufřík - návod k obsluze Baterie a nabíječka nejsou součástí dodávky. Přehled Přístroj: 1 akumulátor 2 odblokovací tlačítko akumulátoru 3 horní rukojeť 4 pravá rukojeť 5 pohonná jednotka 6 tlačítko pro hrubé nastavení hloubky frézování 7 otočný regulátor pro jemné nastavení hloubky frézování 8 pojistný šroub nastavení hloubky frézování 9 základní deska 10 aretovací tlačítko vřetene 11 převlečná matice 12 upínací pouzdro 8 mm, předem namontováno (není vidět) 13 vybrání pro odsávací adaptér 14 uchycení paralelního dorazu 15 stavěcí šroub 16 aretovací kolečko pro nastavení hloubky frézování 17 ukazatel stavu nabití akumulátoru 18 zapínač/vypínač Příslušenství: 19 plochý klíč 20 upínací pouzdro 6 mm 21 odsávací adaptér 22 paralelní doraz 23 nabíječka 6dílná frézovací sada: 24 fréza na proly (25 mm, R 4 mm) 25 zaoblovací fréza (22 mm, R 6,3 mm) 26 fréza na drážky tvaru V (12,7 mm,

90°) 27 fréza na drážky (12 mm) 28 fréza na drážky (6 mm) 29 fréza na vydutá zaoblení (22 mm, R 6,3 mm)CZ

Popis funkce Akumulátorová vrchní fréza je elektro- zařízení vybavené otáčejícím se řezným nástrojem (fréza) azákladní deskou. Díky plynule nastavitelné hloubce frézování a odsávání prachu lze pohodlně pracovat. Funkce obslužných částí je popsána následovně. Technické parametry Aku horní frézka s akumulátorem ....................... POFA 12 A2 Napětí motoru U ......................... 12 V Otáčky naprázdno n

Průměr frézy ........................ max. 36 mm Počet otáček frézy n ......max. 35000 min

Upnutí nástroje .................. 6 mm / 8 mm Hmotnost (vč. akumulátoru) .....cca. 1,1 kg Hladina akustického tlaku

Hodnoty hluku a vibrací byly stanoveny na základě norem a nařízení, jmenovaných v prohlášení o konformitě. Uvedená hodnota emise vibrací a uvedená hodnota emisí hluku byly změřeny pomocí standardizované zkušební metody a lze je použít k porovnání určitého elektrického nástroje s jiným nástrojem. Uvedená hodnota emise vibrací a uvedená hodnota emisí hluku mohou být použity také k předběžnému odhadu zatížení. Výstraha: Hodnota emise vibrací se může lišit od indikační hodnoty během skutečného používání elektrického nářadí v závislosti na způsobu pou- žití elektrického nářadí, a především pak na druhu obráběného obrobku. Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibrace- mi. Příkladným opatřením ke snížení vibračního zatížení při používání nástroje je omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže). Pozor! Aktuální seznam kom- patibility akumulátorů najdete na: www.lidl.de/akku Tento přístroj lze provozovat výhradně s následujícími akumulátory:

PAPK12A1, PAPK12A2, PAPK12A3

PAPK12B1, PAPK12B2, PAPK12B3. Tyto akumulátory se smí nabíjet následujícími nabíječkami: PLGK12A1, PLGK12A2, PLGK12B2. Doba nabíjení:(h) PAPK12A1 PAPK12A2 PAPK12A3 PAPK12B1 PAPK12B2 PAPK12B3 PLGK12A1 1 2 PLGK12A2 1 2 PLGK12B2 0,5 1 Teplota ...................................max 50 °C Nabíjecí proces ....................4 – 40 °C Provoz .............................. -20 – 50 °C Skladování ........................... 0 – 45 °C Bezpečnostní pokyny Dbejte na bezpečnostní pokyny při použí- vání tohoto nástroje.CZ

Elektrické přístroje nepatří do domá- cího odpadu. 1mm(0.04“) Jemné nastavení frézy Nástroj je součástí série

Všeobecné bezpečnostní pokyny: elektrické nástroje VÝSTRAHA!

Opomenutí při dodržování bez- pečnostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, požár a/nebo těžká zranění.

strukce uchovejte pro budoucnost. Pojem „elektrický nástroj” používaný v bez- pečnostních pokynech se vztahuje na elek- trické nástroje napájené ze sítě (se síťovým kabelem) a na elektrické nástroje napájené akumulátorem (bez síťového kabelu).

Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám.

prachy. Elektrické nástroje vytváří jis- kry, které mohou zapálit prach anebo páry. Symboly v návodu

elektrickým proudem. Příkazové značky s údaji pro pre- venci škod. Noste ochranné rukavice. Vyjměte akumulátor z přístroje. Informační značky s informacemi pro lepší zacházení s nástrojem. Piktogramy na přístroji Figyelem! Před jakýmkoliv čištěním a údržbou vyjměte akumulátor z přístroje. Nebezpečí poranění! Pozorně si přečtěte návod k obslu- ze. Používejte ochrany sluchu. Používejte ochrany očí. Chraňte si dýchací orgány vhodnou ochranou. Při frézování nenoste rukavice. Směr otáčení frézyCZ

Při ne- pozornosti můžete ztratit kontrolu nad nástrojem.

Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu.

Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.

Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu.

Poškozené anebo za- motané kabely zvyšují riziko elektrické- ho úderu.

Použití prodlužovacího kabelu vhodné- ho pro venkovní oblast, zmenšuje riziko elektrického úderu.

Použití proudového chrániče snižuje riziko úrazu elektrickým prou- dem.

vlivem drog, alkoholu anebo Jediný okamžik nepozornosti při používání elektrického nástroje může vést k vážným poraněním.

Riziko zranění se snižuje, budete-li nosit osobní ochranné pomůcky, např. prachovou masku, bezpečnostní protiskluzové boty, ochrannou helmu či ochranu sluchu, podle druhu a na- sazení elektrického nástroje.

Máte- li při přenášení elektrického nástroje prst na spínači nebo nástroj připojujete k elektrickému napájení v zapnutém stavu, může dojít k nehodám.

Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.

. Tímto můžete v neoče- kávaných situacích lépe kontrolovat elektrický nástroj.

Volné oblečení, šperky anebo dlouhé vlasy mohou být zachy- cené pohybujícími se částmi.

Při používání zařízení na odsávání prachu se snižuje nebezpečí vznikající v důsledku prachu.

Ne- dbalé jednání může způsobit v zlomku sekundy těžká zranění.

S vhodným elektrickým nástrojem pracujete v udaném výkonovém roz- sahu lépe a bezpečněji.

Elektrické nářadí, které se již nedá za- anebo vypnout, je nebezpečné a musí být opravené.

Pomocí těchto opatření je zabráněno neúmyslnému spuštění elektrického ná- stroje.

Elek- trické nástroje jsou nebezpečné, když je používají nezkušené osoby.

Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích.

Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně za- seknou a lépe se vedou.

Používání elektrického nástroje pro jiné účely, než pro které je určený, může vést k nebez- pečným situacím.

Kluzká držadla a kluzké úchopné plochy neumožňují bezpečné ov- ládání a kontrolu elektrického nářadí v neočekávaných situacích.CZ

Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru.

Zkrat mezi kontakty akumulátoru může mít za nás- ledek popáleniny anebo oheň.

Uniknutá tekutina může vést k podrážděním pokožky anebo k popáleninám.

Poškozené nebo modikované akumulátory se mohou chovat nepředvídatelně a způsobit požár, výbuch nebo zranění.

Oheň nebo teploty nad 130° C mohou způsobit výbuch.

Nesprávné nabíjení nebo nabíjení mimo povolený teplotní rozsah může zničit akumulátor a zvýšit nebezpečí požáru.

Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována

. Veš- kerá údržba akumulátorů by měla být prováděna pouze výrobcem nebo auto- rizovanými servisními středisky. Bezpečnostní pokyny pro frézování Upozornění! Při frézování mohou vznikat zdraví škodlivé látky, které mohou být nebezpečné pro obsluhu- jící osobu nebo osoby nacházející se v blízkosti. Zajistěte dobré větrání pracoviště. Vždy noste ochranné brýle a ochranu dýchacích cest. Připojte odsávání prachu.

Bu- dete-li obrobek přidržovat pouze rukou nebo proti tělu, je obrobek nestabilní, což může vést ke ztrátě kontroly.

Příslušenství otáčející se rychlostí, která překračuje povolené otáčky, seCZ

• Frézy nebo jiné příslušenství musí přesně pasovat do upnutí nástroje (upínací pouzdro) elek- trického nástroje. Upínací nástroje, které přesně nepasují do upnutí ná- stroje elektrického zařízení, se otáčí nerovnoměrně, silně vibrují a mohou způsobit ztrátu kontroly.

• Ujistěte se, že fréza je správně namontována. Fréza, která není správně namontována, se může během frézování zlomit, nebo být vymrštěna a způsobit zranění.

• Elektrické nářadí přibližujte k obrobku pouze v zapnutém stavu. Jinak hrozí nebezpečí zpětné- ho rázu, když se používaný nástroj v obrobku zachytí.

• Nesahejte rukama do prostoru frézování a na frézu. Druhou rukou přidržujte horní rukojeť nebo kryt motoru. Držíte-li frézu oběma rukama, nemůže dojít k jejich zranění frézou.

• Nikdy nefrézujte přes kovové předměty, hřebíky nebo šrouby. Fréza se může poškodit nebo může začít intenzivněji vibrovat.

• Používejte vhodná vyhledávací zařízení, pomocí nichž vyhledá- te skryté napájecí kabely, nebo konzultuje místní energetickou společnost. Při kontaktu s elek- trickým vedením může dojít k úrazu elektrickým proudem nebo požáru, u plynového vedení pak k explozi. Při poškození vodovodního vedení může dojít k poškození majetku nebo úrazu elektrickým proudem.

• Nepoužívejte tupé či poškozené nástroje. Kvůli tupým nebo poško- zeným nástrojům může dojít k nekont- rolovatelným situacím.

• Držte elektrické nářadí při práci oběma rukama a zajistěte bez- pečný postoj. S elektrickým nářadím budete bezpečněji manipulovat oběma rukama.

• Před odložením nástroje po- čkejte, než se elektrický nástroj úplně zastaví. Používaný nástroj může uvíznout a způsobit, že nad elek- trickým nástrojem ztratíte kontrolu.

• Nástroje ani obrobku se nedotý- kejte bezprostředně po provedení prací. Součásti mohou být ještě horké, a může proto dojít k popáleninám.

• Používejte pouze frézy se správným průměrem dříku a vhodné pro otáčky elektrického nástroje.

• Nepoužívejte příslušenství, které nebylo doporučeno společností PARKSIDE. To může vést k úrazu elektrickým proudem nebo k požáru. Zbývající rizika I když toto elektrické nářadí obsluhujete v souladu s předpisy, stále existují zbývající rizika. V souvislosti s technologií a kon- strukcí tohoto elektrického nářadí se mohou vyskytovat následující rizika: a) zranění kvůli pohyblivým dílům; b) poškození sluchu, pokud není nasaze- na vhodná ochrana sluchu; c) poškození plic, nebudete-li nosit vhodnou ochranu dýchacích cest; d) Zranění očí, nebude-li nošena žádná vhodná ochrana očí; e) poškození zdraví plynoucí z vibrací ruky a paže, pokud se přístroj používá delší dobu nebo není náležitě veden a udržován.CZ

Varování! Toto elektrické nářadí vytváří během provozu elektro- magnetické pole. Toto pole může za určitých okolností omezovat aktivní nebo pasivní lékařské implantáty. Pro snížení nebezpečí vážného nebo smrtelného zranění doporučujeme osobám s lékařskými implantáty před obsluhou stroje konzultovat implantát se svým lé- kařem a výrobcem. Dodržujte bezpečnostní po- kyny a pokyny k nabíjení a správnému použití, uvedené v návodu k obsluze Vašeho akumulátoru a Vaší nabíječ- ky série PARKSIDE X12V TEAM. Podrobný popis proce- su nabíjení a další informace naleznete v tomto samo- statném návodu k obsluze. Uvedení do provozu Před zahájením práce na elekt- rickém nářadí vyjměte znářadí akumulátor. Nebezpečí poranění! Před zapnutím zařízení je nutné - případně vyměňte upínací pouzdro - připojte odsávání prachu, - nasaďte požadovanou frézu, - nastavte hloubku frézy, - případně namontujte paralelní doraz, - upněte obrobek. - vložte akumulátor Výměna upínacího pouzdra Upínací kleštiny vhodné pro přístroj mohou pojmout frézy s průměrem stopky 6 mm resp. 8 mm. Používejte pouze frézy s vhodným průměrem stopky, odpovídajícím zabudovaným upínacím kleštinám. Používejte pouze frézy, které jsou vhodné pro počet otáček elektrického nářadí. Všechny frézy dodávané 6dílné sady fréz jsou vybaveny osmimilimetrovou hřídelí frézy. U fréz se šestimilimetrovou hřídelí vyměňte upínací pouzdro.

1. Stiskněte aretaci vřetene (10) na boku

přístroje adržte ji stisknutou.

2. Pomocí plochého klíče (

19) odšroubujte převlečnou matici (11).

3. Uvolněte aretaci vřetene (10).

4. Pomocí kleští sejměte upínací pouz-

dro 8mm (12) anasaďte dodávané upínací pouzdro 6mm (20). Slyšitelně zacvakne.

5. Převlečnou matici (8) opět volně

našroubujte. Převlečnou matici utahujte pouze s nasazenou frézou. Upínací pouz- dro by se mohlo poškodit.CZ

Montáž odsávacího adaptéru Připojíte-li odsávání prachu, můžete omezit tvorbu prachu při práci. Odsávací adaptér (21) lze použít ve dvou polohách, takže odsávání lze provádět zleva nebo zprava.

1. Odblokujte hrubé nastavení hloubky

frézování otočením aretačního kolečka (16) proti směru hodinových ručiček asi o půl otáčky.

2. Stiskněte tlačítko (6) pro hrubé nasta-

vení hloubky frézování a přidržte je stisknuté.

3. Nyní přesuňte pohonnou jednotku (5)

úplně nahoru. Nyní je mezi pohonnou jednotkou (5) a základní deskou (9) maximální vzdálenost.

4. Uvolněte tlačítko (6).

5. Nasaďte odsávací adaptér (21) do

stávajících vybrání (13) vzákladní des- ce (9).

6. Odsávací adaptér (21) zajistěte jeho

otočením ve směru hodinových ručiček až na doraz.

7. K odsávacímu adaptéru (21) připojte

sací hadici odsávače prachu. Odsávač prachu musí být vhodný pro obráběný materiál. Použijte speciální odsávač, vzniká-li zdraví škodlivý prach. Nasazení/výměna frézy Při nasazování a výměně fréz noste ochranné rukavice, aby nedošlo k řezným zraněním a popáleninám.

1. Stiskněte aretaci vřetene (10) na boku

přístroje adržte ji stisknutou.

2. Plochým klíčem (19) uvolněte

převlečnou matici (11) tak, aby bylo možné nasadit frézu.

3. Uvolněte aretaci vřetene (10).

4. Požadovanou frézu zasuňte do

již namontovaného upínacího pouzdra (12). Hřídel frézy musí být zasunuta alespoň 20 mm.

5. Plochým klíčem (19) utáhněte

převlečnou matici (11) při stisknu- tém tlačítku aretace vřetene (10). Převlečnou matici utahujte pouze s nasazenou frézou. Upínací pouz- dro by se mohlo poškodit. Montáž paralelního dorazu

1. Vyšroubujte oba stavěcí šrouby (15) na

horní straně základní desky.

2. Nyní vložte paralelní doraz (22) do

připraveného uchycení (14) na zá- kladní desce (9).

3. Zaxujte paralelní doraz do poža-

dované polohy pomocí stavěcích šrou- bů (15).CZ

Nastavení hloubky frézování Hloubku frézování lze nas- tavit pouze na vypnutém přístroji.

1. Nasaďte přístroj s vloženou frézou ke

kraji obráběného obrobku, aby fréza měla prostor směrem dolů.

2. Odblokujte hrubé nastavení hloubky

frézování otočením aretačního kolečka (16) proti směru hodinových ručiček asi o půl otáčky.

3. Stiskněte tlačítko (6) pro hrubé nasta-

vení hloubky frézování a přidržte je stisknuté.

4. Nyní pohněte pohonnou jednotku (5)

dolů nebo nahoru a zhruba nastavte požadovanou hloubku frézování.

5. Uvolněte tlačítko (6).

6. Proveďte jemné seřízení pomocí

otočného regulátoru (7), přičemž jedno úplné otočení odpovídá 1 mm: 1mm(0.04“) Otočení doleva: větší frézovací hloubka. Otočení doprava: menší frézovací hloubka.

7. Nastavte požadovanou hloubku fré-

zování otáčením aretovacího kolečka (16) ve směru hodinových ručiček, až ucítíte odpor. Doporučujeme vyzkoušet jemné na- stavení frézy zkušebním frézováním odpadového kusu. Zajistěte jemné nastavení hloub- ky frézování zašroubováním zajišťovacího šroubu (8) ze spo- dní strany základní desky (9) do stavěcího kolečka (7) jemného nas- tavení hloubky frézování. Vyjmutí/vložení akumulátoru

1. Pro vyjmutí akumulátoru (1) z přístroje

stiskněte tlačítko pro odblokování (2) na akumulátoru a akumulátor vytáhně- te.

2. Ke vložení akumulátoru (1) zasuňte

akumulátor podél vodicí lišty do pří- stroje. Slyšitelně zaklapne. Akumulátor vložte teprve tehdy, až když je akumulátorový nástroj úplně připraven k použití. Hrozí nebezpečí poranění! Kontrola stavu nabití akumulátoru Indikátor stavu nabití na přístroji signa- lizuje stav nabití akumulátoru (1).

• Stav nabití akumulátoru je signa- lizován rozsvícením příslušné LED (17), když je přístroj v provozu. K tomu po- držte stisknutý zapínač. červená-žlutá-zelená => akumulátor je zcela nabitý červená-žlutá => akumulátor je nabitý cir- ca do poloviny rot => akumulátor je nutné dobítCZ

Obsluha Noste ochranu dýchacích cest (respirátor proti jemnému prachu třídy ochrany FFP2). Při frézování nenoste rukavice. Zapnutí a vypnutí Dbejte na bezpečný postoj apřístroj držte pevně oběma rukama vdostatečné vzdálenosti od svého těla. Před zapnutím dbejte na to, aby se přístroj nedotýkal obrobku.

1. Ujistěte se, zda je akumulátor (1)

vložen (viz „Vyjmutí/vložení akumulá- toru“). Zapnutí:

2. Stiskněte a podržte stisknutý zapínač/

3. Posuňte zapínač/vypínač (18) nahoru

tak, aby se na spínači objevilo „I“.

4. Pusťte zapínač/vypínač (18).

5. Stiskněte a podržte stisknutý zapínač/

Posuňte zapínač/vypínač (18) dolů tak, aby se na spínači objevilo „0“.

7. Pusťte zapínač/vypínač (18).

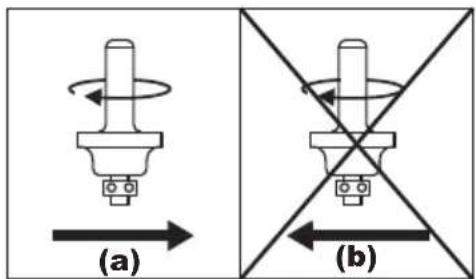

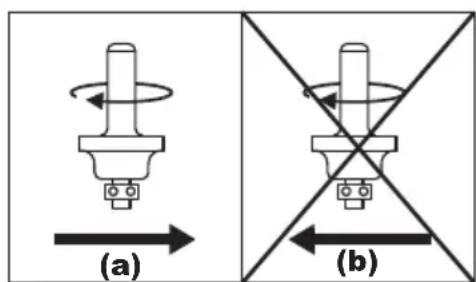

Pokyny k práci Frézování Vždy frézujte v protipohybu. Za- řízení se tak bude pohybovat proti směru otáčení frézy. (a) (b) Nikdy nefrézujte ve směru otáčení (ve stejném směru). Hrozí riziko nehody – zařízení se může vytrhnout z rukou.

• Používejte pouze frézy, jejichž udávané přípustné otáčky jsou alespoň tak vysoké, jako nejvyšší otáčky uve- dené na zařízení.

• Vždy používejte vhodné nástroje.

• Nepoužívejte tupé či poškozené ná- stroje a příslušenství.

• Ujistěte se, že fréza vyčnívá ze základní desky dole. Nepoškoďte tím obrobek ani jiné předměty.

1. Upevněte obrobek bezpečně na

2. Nasaďte některou frézu.

4. Zapněte přístroj.

5. Nasměrujte přístroj do obráběné

6. Držte přístroj při práci oběma

rukama. Ujistěte se, že do oblas-CZ

rovnoměrným posuvem.

7. Vypněte zařízení.

Po vypnutí přístroje se fréza ještě nějakou dobu pohybu- je. Nedotýkejte se pohybu- jící se frézy a neodkládejte přístroj, dokud se fréza zcela nezastaví. Hrozí nebezpečí poranění! Frézování hran a prolů

Při frézování hran a prolů bez paralelního dorazu je nutné frézu vybavit vodicím kopírovacím kroužkem (a).

1. Přiložte zapnuté zařízení na obrobek,

až kopírovací kroužek přilne k obrábě- né hraně obrobku.

2. Veďte zařízení oběma rukama podél

hrany obrobku. Nepoužívejte příliš silný tlak. Frézování s paralelním dorazem Pomocí paralelního dorazu můžete fré- zovat drážky a proly tím, že paralelní do- raz vedete v předem nastavené vzdálenosti podél hrany obrobku. Frézování v pevném materiá- lu je možné pouze v malých krocích (max. 1–2 mm hloub- ka řezu). Hluboké drážky je nutné frézovat v několika průchodech.

1. Vložte paralelní doraz (22) do

připraveného uchycení (14) na základní desce. Dotáhněte stavě- cí šrouby (15).

2. Umístěte akumulátorovou vrchní

frézu kokraji obrobku tak, aby fréza měla prostor směrem dolů.

3. Hloubku frézování nastavte na

1-2 mm a zaxujte ji.

4. Ujistěte se, že paralelní doraz

(22) správně přiléhá k okraji ob- robku.

5. Pomocí akumulátorové vrchní fré-

zy začněte v malých krocích po 1-2 mm odebírat dřevo. Za tímto účelem veďte zapnutý přístroj podél hrany obrobku, přičemž je bočně přitlačujte k paralelnímu dorazu (22). Paralelní doraz (22) funguje jako boční vodítko pro akumuláto- rovou vrchní frézu. Neustále kontrolujte kolmost drážky.

6. Pro hlubší drážky opakujte kroky

4-5, až dosáhnete požadované- ho výsledku. Čištění/Údržba Zajistěte provádění oprav a údržby, které nejsou popsány v tomto ná- vodě, naším servisním střediskem. Používejte pouze originální díly. Nebezpečí poranění! Před jakýmkoliv čištěním a údržbou a při přepravě vyjměte akumulátor z přístroje. V případě náhodného zapnutí přístroje hrozí nebezpečí poranění.CZ

Při práci s frézou noste vždy ochranné rukavice, abyste se vy- hnuli poraněním z důvodu pořezání. Pravidelně provádějte následující čisticí a údržbářské práce. Tím je zaručeno dlouhé a spolehlivé užívání. Čištění přístroje Přístroj není dovoleno ostři- kovat vodou ani pokládat do vody. Hrozí nebezpečí úrazu elektrickým proudem! Nepoužívejte žádné čisticí prostředky, příp. rozpouštědla. Mohli byste přístroj nenapravitelně poškodit.

• Udržujte větrací štěrbinu, kryt motoru a držadla přístroje v čistotě. Použijte k tomu vlhký hadřík nebo kartáč. Všeobecné údržbářské práce

• Před každým použitím zkontrolujte, zda přístroj nevykazuje viditelné nedo- statky, jako uvolněné, opotřebované nebo poškozené díly.

• Uvolní-li se kulové ložisko (a)

některé frézy, znovu jej utáhněte pomocí imbusového klíče. Skladování

• Před uskladněním přístroj vyčistěte.

• Přístroj uchovávejte na suchém místě chráněném proti prachu, a mimo do- sah dětí.

• Frézy skladujte v dodávaném obalu. Vyhýbejte se kontaktu s jinými kovový- mi součástmi nebo břity frézy. Likvidace/ochrana životního prostředí Před likvidací přístroje vyjměte akumulátor z přístroje. Přístroj, příslušenství a balení zlikvidujte ekologickou recyklací. Pokyny k likvidaci akumulátoru naleznete v samostatném návodu k obsluze Vašeho akumulátoru a nabíječky. Elektrické přístroje nepatří do domá- cího odpadu

• Přístroj odevzdejte do střediska recyk- lace odpadů. Použité umělohmotné a kovové díly se mohou roztřídit podle druhů a tak se mohou recyklovat. Infor- mujte se v našem servisním středisku.

• Likvidaci vašich zaslaných poško- zených přístrojů provádíme bezplatně.CZ

Náhradní díly/příslušenství Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools-service.eu Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obraťte na servisní středisko / „Service-Center“ (viz strana 117). Pol. Pol. Označení Č. artiklu. Návod k Výkres obsluze sestavení 11/12 30/31 Upínací pouzdro (8 mm) + převlečná matice 91105642 21 10 Odsávací adaptér 91105641 22 9 Paralelní doraz 91105640 23 Nabíječka EU 80001335 Nabíječka UK 80001336 24-29 6dílná frézovací sada 91104255 (MAN / n=max. 35000 / HW)* 24 fréza na proly (25.0x12.0x8 / R 4 mm)** 25 zaoblovací fréza (22.0x11x8 / R 6.3 mm)** 26 fréza na drážky tvaru V (12.7x9.0x8 /

90°)** 27 fréza na drážky (12.0x20.0x8)** 28 fréza na drážky (6.0x20.0x8)** 29 fréza na vydutá zaoblení (22.0x13.x8 / R 6.3 mm)**

• MAN = přípustné pro ruční posuv. n = max. otáčky (min-1) přípustné pro frézu. HW = břity jsou z tvrzeného kovu.** rozměry frézy (mm): Průměr frézy

x délka řezné hlavy x průměr hřídele R = poloměr prolu (mm)

= úhel drážky tvaru VCZ

Hledání chyb V případě nehody nebo provozní poruchy akumulátor ihned vyjměte z přístroje! Nedodržení může vést k pořezání. Problém Možná příčina Odstranění chyb Zařízení se neroz- běhne. Vybitý akumulátor (1) Nabijte akumulátor (1)(dodržujte samostatný návod kobsluze pro akumulátor anabíječku) Akumulátor (1) není vložený Vložte akumulátor (1) (dodržujte samostatný návod kobsluze pro akumulátor anabíječku) Zapínač/vypínač (18) je vadný. Oprava prostřednictvím zákaz- nického servisu Závada motoru Motor se zpomalí azastaví. Přístroj je přetížen obrobkem. Omezte tlak. Zvýšení otáček Obrobek je nevhodný. Frézování neprobí- há rovně. Paralelní doraz (22) není na- sazen Montáž paralelního dorazu Na frézovaném ob- robku jsou spálené stopy. Příliš nízké otáčky Zvýšení otáček. Příliš velká nastavená hloubka frézy Nastavení hloubky frézování Okraje frézy se vy- trhávají, rýhy anerovnosti ve frézování Fréza je opotřebovaná nebo neostrá. Vyměňte frézu. Břity frézy jsou poškozeny. Vyměňte frézu. Prach není od- sáván. Odsávač není zapnut. Před frézováním zapněte odsávač. Odsávací hadice nebo odsáva- cí adaptér (21) jsou ucpány. Odstraňte ucpání.CZ

Záruka Vážení zákazníci, Na tento přístroj poskytujeme 3letou záru- ku od data zakoupení. V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou. Záruční podmínky Záruční doba začíná běžet ode dne náku- pu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument bude- te potřebovat jako doklad o koupi. Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo na- hrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo. Bude-li závada kryta naší zárukou, zís- káte zpět opravený nebo nový výrobek. Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku. Záruční doba a zákonné nároky na odstranění vady Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opra- vené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy. Rozsah záruky Přístroj byl precizně vyroben podle přísných jakostních směrnic a před do- dáním byl svědomitě zkontrolován. Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny nor- málnímu opotřebení, a lze je považovat za spotřební materiál (např. fréza, příslušen- ství), nebo poškození křehkých dílů (např. spínače). Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uve- dené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipula- cím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno. Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka za- niká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem. Postup v případě uplatňování zá- ruky Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následu- jících pokynů:

• Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 351901_2007).

• Číslo výrobku je uvedeno na typovém štítku.CZ

• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uve- dené servisní oddělení. Pak získáte další informace o vyřízení vaší rekla- mace.

• Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o kou- pi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servi- su. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj za- šlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal. Opravna Opravy, které nespadají do záruky, mů- žete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů. Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vy- placeně. Pozor: Prosím, přístroj zašlete našemu auto- rizovanému servisu vyčištěný a s upozorně- ním na závadu. Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně. Service-Center

Servis Česko Tel.: [phone] E-Mail: [e-mail] IAN 351901_2007 Dovozce Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Německo www.grizzlytools-service.euSK

• Pri práci držte elektrické nára- die pevne obomi rukami a udr- žujte bezpečný postoj. Elektrické náradie veďte bezpečne oboma ruka- mi.

2. Stlačte tlačidlo (6) hrubého nastave-

nia hĺbky frézovania a podržte ho stlačené.

3. Pohonnou jednotkou (5) pohybujte

5. Založte adaptér odsávania (21) do

adaptér (21) v smere hodinových ručičiek až na doraz.

7. Pripojte odsávaciu hadicu vysávača

3. Stlačte tlačidlo (6) hrubého nastave-

nia hĺbky frézovania a podržte ho stlačené.

4. Pohonnou jednotkou (5) pohybujte te-

2. Stlačte vypínač zap/vyp (18) a

podržte ho stlačený.

3. Posuňte vypínač zap/vyp (18) nahor

tak, aby sa na spínači objavilo „I“.

4. Pustite vypínač zap/vyp (18).

5. Stlačte vypínač zap/vyp a podržte ho

6. Posuňte vypínač zap/vyp (18) nadol

tak, aby sa na spínači objavilo „0“.

7. Pustite vypínač zap/vyp (18).

Všeobecné údržbárske práce

• Pred odložením zariadenie vyčistite.

Překlad originálního prohlášení o shodě CE Potvrzujeme tímto, že konstrukce Aku horní frézka s akumulátorem konstrukční řady POFA 12 A2 Pořadové číslo 000001 - 111000 odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění: 2006/42/EC • 2014/30/EU • 2011/65/EU* • (EU) 2015/863 Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní nor- my a ustanovení: EN 60745-1:2009+A11:2010 • EN 60745-2-17:2010

EN 55014-1:2017 • EN 55014-2:2015 • EN IEC 63000:2018

Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce: Christian Frank Osoba zplnomocněná k sestavení dokumentace Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, Germany

Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského par- lamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elekt- rických a elektronických zařízeních.178
