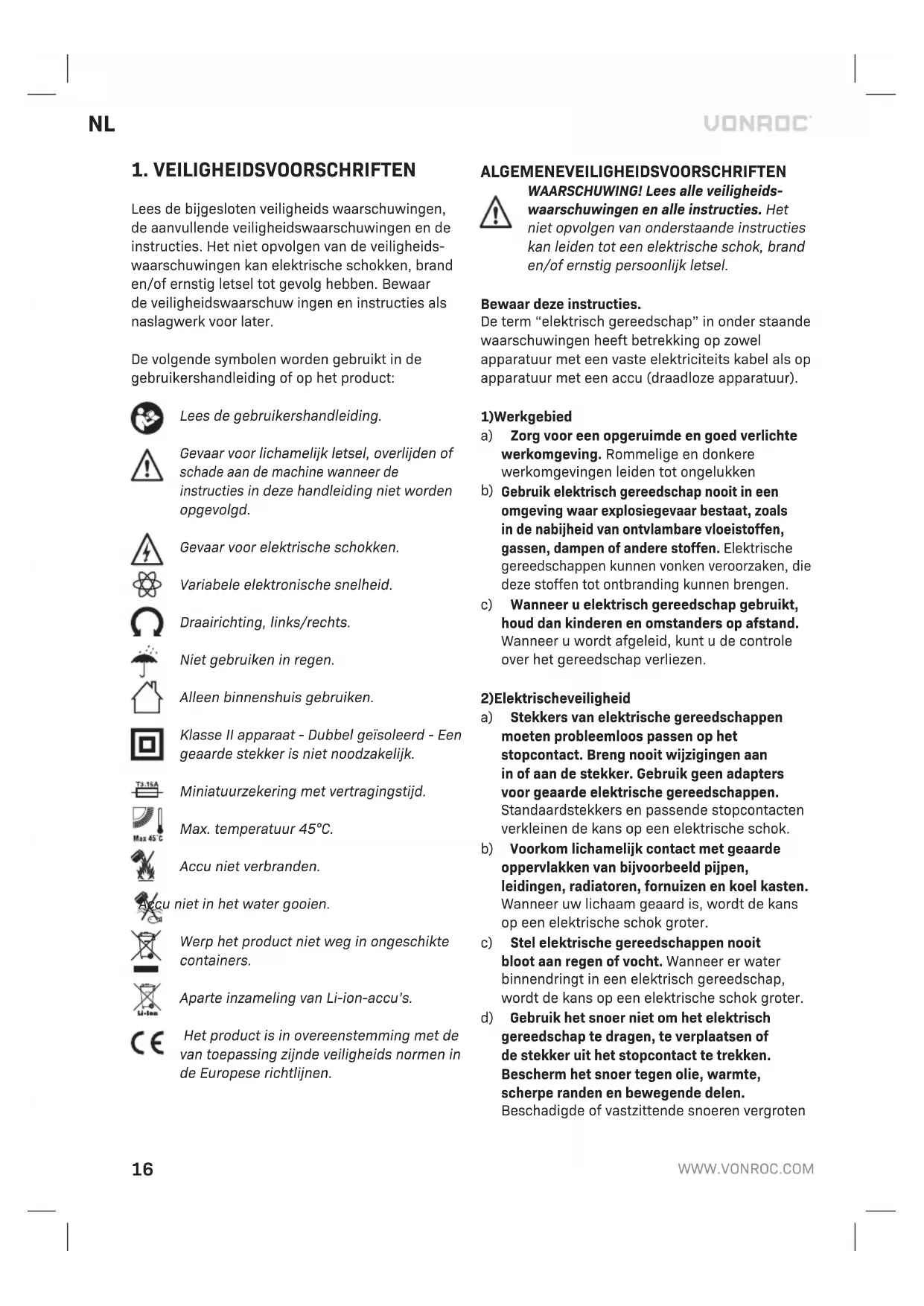

GEBRUIKSAANWIJZING S_CD509DC Vonroc

Lees de bijgesloten verilgheids waarschuwingen, de aanvullende verilgheidswaarschuwingen en de instructies. Het Niet opvolgen van de verilgheidswaarschuwingen kan elektrische schokken, branden/of ernstig letsel tot gevolg hebben. Bewaar de verilgheidswaarschuw ingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanner de instructies in deze handleiding Niet worden opgevolgd.

Gevaar voor elektrische schokken.

Variabele elektronische snelheid.

Draairichting, links/rechts.

Niet gebruiken in regen.

Alleen binnenshuis gebruiken.

Klasse II apparatus - Dubbel geisoleerd - Eengeaarde stekker is Nietoodzakelijk.

Miniaturzekering met vertragsstijd.

Max. temperatuur 45^

Accu Niet verbranden.

Werp het product Niet weg in ongeschikte containers.

Aparte inzameling van Li-ion-accu's.

Het product is in overeenstemming met de van toepassing zijnde veiligheids normen in de Europese richtlijnen.

ALGEMENEVEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, branden/of ernstig persoonlijk letsel.

Bewaar deze instructies.

De term "elektrisch gereedschap" in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

1)Werkgebied

a) Zorg voor een opgeruiimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen+kunnen vonkenveroorzaken,die deze stoffen tot ontbranding+kunnen brengen.
c) Wanner u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanner u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2)Elektrischeveeiligheid

a) Stekkers van elektrische gereedschappen要去en probleemloos passen op hetstopcontact.Breng nooit wijzigingen aan in of aan de stekker.Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontactenvorkleinen de kans op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanner uw lichaam geaard is, worden de kans op een elektrische schok groter.
c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanner er water binnendringt in een elektrisch gereedschap, worden de kans op een elektrische schok groter.
d) Gebruik het snoer Niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer gegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten

de kans op een elektrische schok.

e) Wanner u elektrische gereedschappen bieten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, worden de kans op een elektrische schok kleiner.
f) Gebruik een aardlekbbeveiliging (RCD) als nicht te voorkomen is dat een powertool要去 worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3)Persoonlijkeigheid

a) Blij aftijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanner u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanner u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Een moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.
b) Gebruik persoonlijke beschemmings middelen. Draag algijd een veiligheidsbril. Een gespast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werksochoenen met antislipzolen, een veiligheidshelm en gehoor beschemming verkleinen de kans op persoonlijk letsel.
c) Voorkom dat het gereedschap per ongeluk worden gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en streek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.
d) Verwijder alle instel en andere sleutels uithet elektrisch gereedschap voordat u heminschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap konnen tot verwondenen leiden.
e) Zorg dat u nooit uw evenwicht kunt verliezen; houd alkijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situatuies beter onder controle houden.
f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uwaar, kleding en handschoenenuit de buurt van bewegende delen. Loshan gende kleding, sieraden en langhaar hunnen vastkommen te zitten in bewegende delen.
g) Wonneer er voorzieningen zich voor de aansluiting

van stofafzugininstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gezaren die door stof worden voroorzaakt.

h) Denk nicht dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.
4) Gebruik en onderhoud van elektrisch gereedschap
a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak better en veiliger uit wanner dit op de snugheid gebeurt waarvoor het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar Niet werkt. Ieder elektrisch gereedschap dat Niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanner u zich aan dezepreventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk worden gestart.
d) Berg elektrisch gereedschap dat nicht in ge bruik is op buiten bereik van kinderen en LAST personen die Nietbekend zich met het gereedschap of deze instructies het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controller of bewegende delen op de juiste wijze zijn vastbezet. Controller ook of er geen onderdelen defectঃn of dat er andere omstandigheden zijn die van invloed kuren zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren voor gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap.
f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhonden snij en zaagwerktuigen met scherpe randen zullen minder snug vastlopen en zich eenvoudiger onder controle te honden.
g) Gebruik alle elektrische gereedschappen,

accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houd waar bij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen hunnen leiden tot gevaarlijke situatuies.
h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken makeen veilig werken en controle over het gereedschap in onverwachtete situatuies onmogelijk.
5) Gebruik en onderhoud accugereedschap
a) Laad alleen op met de lader die door de fabrikant is gespecifieerd. Een lader die voor een bepaalde accu geschikt is, kan brand veroorzaken wanner deze met een andere accu worden gebruikt.
b) Gebruik elektrisch gereedschap alleen met de special hiervoor bedoelde accu's. Gebruik van andere accu's kan kans op letsel en brand geben.
c) Wanneer de accu Niet in gebruik is, houddez dan uit de buurt van andere metalen voorwerpen zoals paperclips, Munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding tussen twee polen kannen make. Kortsluiting tussen de occupolen kan brandwonden of brandveroorzaken.
d) Wanner de accu Niet juist worden gebruikt, kan er vloeistof uit lopen; raak dit Niet aan. Wanner dit per ongeluk wel gebeurt, spoel dan met water. Wanner de vloeistof in de ogen kommt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.
e) Gebruiken nicht een accu of gereedschap dat beschadigd is of gemodificieerd. Beschadigde of gemodificierde accu's kuren onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt.
f) Stel een accu over het gereedschap Niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130^ , kan een explosie veroorzaken. NB De temperatuur van "130 °C" kan worden verwangen door de temperatuur van "265 °F".
g) Houd u aan alle instructies voor het laden en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of

laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doen toenemen.

6)Service

a) Laat uw gereedschap onderhonden door een gekwalificeerde onderhoudstechnicus die alleen gebruikmaakt van identieke verrangingsonderdelen. Dit zorgtervoordat de veiligheid van de powertool intact blijft.
b) Voer nooit servicewerkzaamheden uit aan beschadigde accu's. Alleen de fabrikant of geauthoriseerde service-providers mogen servicewerkzaamheden aan accu's uitvoeren.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN VOOR BOORMACHINES EN SCHROEVENDRAIERS

Veiligheidswaarschuwingen boor

a) Draag gehoorbescherming bij gebruik van de slagfunctie. Bootstelling aan lawaai kan gehoorverlies veroorzaken.
b) Houd het elektrische gereedschap vast aan de geisoleerde oppervlakken wanner u werkzaamheden uitvoert waar bij het accessoire in contact kan komen met verborgen bedrading. Accessoires die bedrading onder spanning raken können het gereedschap onder stroom zetten en de gebruiker een elektrische schok gezven.
c) Zet het gereedschap stevig vast voor u het gaat gebruiken. Het gereedschap produceert een zeer krachtige torsie en als het gereedschap Niet stevig vast worden gezchoolenijdens de werkking, kan verlies van controle optreden en dat kan persoonlijk letsel tot gevolg hebben.

VEILIGHEIDSINSTRUCTIES BIJ HET GEBRUIK VAN LANGE BOORBITS

a) Werk nooit op een hogere snelheid dan de maxi-male nominale snelheid van de boorbit. Bij hogere snelheden za het bit doorbuigen als draaien zonder contact met het werkstuk möglichk is, wat persoonlijk letsel tot gevolg za hebben.
b) Begin als tijd te boren op een lage snelheid en met de tip van de tip in contact met het werkstuk. Bij hogere snelheden zal het bit doorbuigen als draaien zonder contact met het werkstuk maybeijk is, wat persoonlijk letsel tot gevolg za hebben.
c) Oefen uitsluitend drukuit in een directe lijn met de bit en oefen Niet al te veel drukuit. Bits

kunnen doorbuigen wat breuk of verlies van controleveroorzaakt, wat persoonlijk letsel tot gevolg za hebben.

Controller altijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.

• Gebruik de machine Niet indien het netsnoer of de netstekker�chadigd.
• Gebruik uitsluitend verlangkabels die geschikt zijn voor het vermogen van de machine met een minimale ditke van 1,5mm^2 . Indien u een verlangkabelhaspel gebruikt, rol dan.altijd de kabel volledig UIT.

De slagschroevendraaier is bedoeld voor het indraaien en losdraaien van schroeven en bouten.

Niet geschikt voor gebruik op een bouwlocatie.

Deze gebruikhandleiding is opgesteld voor verschillende sets / artikelnummers.
Controleer het bijbehorende artikelnummer in de onderstaande specificaties voor de juiste samenstelling en inhoud van uw set.

Model Nr.	Batterijen meegeleverd	Acculader meegeleverd
CD509DC	-	-
S_CD509DC	CD801AA	CD802AA
S2_CD509DC	2 x CD801AA	CD802AA
S3_CD509DC	CD803AA CD802AA

Technische informatie
Voltage 20V	---
Gereedschapshouder	6,35 mm 1/4" binnenzenskant
Max. koppel 150 Nm
Onbelast toerental 0-2200/min
Onbelaste slagfrequentie 0-3000 /min
Schroefdiameter machine	M4-M8mm
Gewicht	1,2 kg
Geluidsdrukniveau LpA	93,8 dB(A), K=3dB(A)
Geluidsvermogensniveau LwA	104,8 dB(A), K=3dB(A)
Trilling voor hand/arm ah	11,156 m/s2K=1,5 m/s2
Model Nr. CD801AA
Accu type Lithium-lon
Voltage 20V	---
Vermogen 2,0 Ah
Aanbevolen laadapparaat CD802AA
Gewicht 0,3 kg

Model Nr. CD802AA
Acculader ingang 220-240V, 50Hz	0,4A
Acculader uitgangsvermogen 21V	2,5▲=
Oplaadtijd 2Ah accu 60 minutes
Oplaadtijd 4Ah accu 120 minutes
Aanbevolen accu's CD801AA, CD803AA
Gewicht 0,36 kg

Model Nr. CD803AA
Accu type Lithium-lon
Voltage 20V	---
Vermogen 4,0 Ah
Aanbevolen laadapparaat CD802AA
Gewicht 0,65 kg

Gebruik uitsluitend de volgende accu's van het VONROC VPOWER 20V accu-platform. Gebruik van andere accu's kan leiden tot ernstig letsel of tot beschadiging van het gereedschap.

CD801AA 20V, 2Ah Lithium-Ion

De volgende lader kan worden gebruikt voor het opladen van deze accu's.

CD802AA Snellader

De accu's van het VONROC VPOWER 20V accu-platform können worden gewisseld:tussen alle gereedschappen van het VONROC VPOWER 20V accu-platform.

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepasseningen.

• Het gebruik van de machine voor andere toepassingen, of met andere of slecht onderhoden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanner de machine is uitgeschakeld of wanner们都去。
• Wanner do not have work verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhoden, uw handen warm te houden en uw werkwijze te organiseren.

BESCHRIJVING

De nummers in de tekst verwijzen maar de diagrammen op pagina 2.

1. Machine
2. Accu
3. Ontgrendelknop accu
4. Werklamp
5. Schakelaar Aan / Uit
6. 1/4 (6,35 mm) zeskant boorkop
7. Boorkopkraag
8. Richtingsschakelaar
9. Riemclip
10. Led-controleampjes knop
11. Led-controleampjes accu
    12.Accu lader
12. Led-controleampjes acculader

3. ASSEMBLAGE

Neem altijd voor werkzaamheden aan het elektrische gereedschap de accuuit het gereedschap.

De accu要去en opgeladen voordatdezewoor het eerst worden gebruikt.

De accu in de machine plaatsen (Afb. B)

Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deze op de acculader of de machine aansluit.

1. Plaats de accu (2) in de onderkant van de machine, zoals is weergegeven in Fig. B.
2. Duw de accu verder maar voren tot deze vast-klikt.

De accu van de machine verwijdersen (Afb. B)

1. Duw op de ontgrendelingsknop van de accu (3)
2. Trek de accu uit de machine zoals afgebeeld in Fig.B.

De laadstatus van de accu controlleren (Afb. C)

• Druk kort op de knop (10) op de accu om de laadstatus van de accu te controleren.
  Op de accu bevinden zich 3 lampjes die het laadniveau aangeven. Hoe meer lampjes branden, des te meer is de accu opgeladen.
• Wonneer de lampjes Niet branden, wil dit zegt gen dat de accu leeg is en onmiddelijk moet worden opgeladen.

De accu laden met de acculader (Afb. C)

1. Haal de accu (2)uit de machine.
2. Draai de accu (2) ondersteboven en schuif.Deze op de accelader (12),zoals is weergegeven in Afb.C.
3. Duw op de accu tot.Deze volledig in de sleuf zit.
4. Steek de stekker van de acculader in een stopcontact en wacht even. De Led-lampjes op de acculader (13) gaan branden en tonen de status van de lader.

De acculader heeft 2 led-controleampjes (13) dat de status van het laadproces aangeeft:

Status rode LED	Status groene LED	Status van accu-lader
Uit Uit Geen stroom
Uit Aan		Standby mode:- Geen accu ge-plaatst, of- Opladen van de accu is beëindigd, de accu is volledig opgeladen
Aan Uit		Bezig met opladen van accu

• Het kan tot 60 minuDen duren voordat de 2Ah accu volledig is opgeladen.
• Het kan tot 120 minutes duren voordat de 4Ah accu volledig is opgeladen.

Verwijder, als de accu volledig is opgeladen, de stekker van de acculader uit het stopcontact en haal de accu uit de acculader.

Wanner deze machine gedurende een langere tijd Niet worden gebruikt, is het raadzaam de accu te bewaren in opgeladen toestand.

Monteren en verwijderen van accessoires

! Gebruik uitsluitend 1 / 4 (6,35 mm) zeskant slaghulpstukken. Andere hulpstukken kuren breken, waardoor een gevaarlijke situatie kan ontstaan. Controller het hulpstuk voor gebruik om er zeker van te zichn dat het geen scheuren o.i.d. bevat.

Zet de richtingschakelaar (8) in de vergrendelde (midden) stand of verwijder het accupack voordat u hulpstukken verwisselt. Om een hulpstuk te instalieren, steekt u het hulpstuk volledig maar binnen. Het hulpstuk worden op+zijn plaats vergrendeld. Om een hulpstuk te verwijdersen, trekt u de boorkopkraag (6) weg van de voorkant van het gereedschap. Verwijder het hulpstuk.

4. BEDIERING

De draairichting instellen (Afb. A)

Stel de draairichtingsschakelaar (8) in op de stand om schroeven aan te draaien of de machine te gebruiken voor boren.
Stel de draairichtingsschakelaar (8) in op de stand voor het verwijderen van schroeven.

De machine in- en uitschakelen (Afb. A)

De schakelaar Aan / Uit (5) worden gebruikt om de machine in te schakelen en de draaisnelheid in te stellen.

• U schakelt de machine in door op de schakelaar Aan / Uit (5) te drukken; hoe verder u de schakelaar indrukt, des te sneller de boormachine gaat draaien.
• U stopt de machine door de schakelaar Aan / Uit (5) los teCTX.
• Zet de schakelaar voor de omgeekerde draairichting (8) in de middelste stand om de schakelaar Aan / Uit te vergrendelen.

Leg de machine pas neer wannerdeze volledig stilstaat. Leg de machine Niet op een stoffige ondergrond. Stofdeeltjes konnen in het mechanisme terechtkommen.

Werklamp (Afb. A)

De machine is voorzien van een werklamp (4) voor verlichting van de werklocatie.

• Deze wirdt automatisch ingeschakeld als u deschakelaar Aan / Uit indrukt.
• Deze wordenautomatischuitgeschakeldalsudeschakelaarAan/Uitweerloslaat.

5. ONDERHOUD

kel, voordat u met de reiniging en het onderhoud begint,.altijd de machine uit en haal het accupack uit de machine.

Reinig de machinebehuizing regelmatig met een zachte doeck, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zich. Gebruik bij hardnekig vuil een zachte doeck bevochtigd met zeepwater. Gebruik geen oplosminderen als benzine, alcohol, ammonia, etc. Dergelijkke stoffen beschadigen de kunststof onderdelen.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een waarvoor verantwoordelijkke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet longer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitstandaarden en gegardeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens dezeperiode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem danrechtstreeks contact op met VONROC.

De volgende situations vallen nicht onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een Nietgeauthoriseerd servicecentrum.
• Normale slijtage.
• De machine is misbruikt, verkeerd gebruikt of slecht onderhoden.
• Er zichnieriet-originelere reserveonderdelen gebruikt.

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciert. Er bestaan geen andere garanties expliciet of impliciert welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zichgelimiteerd tot de reparatie of verrang ing van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
