Producttype	Reinigingsmachine / afvoerontstopper
Merk	Vevor
Model	GQ100D
Voeding	220-240 V AC, 50 Hz
Motorvermogen	500 W
Motortoerental	1400 tpm
Snelheid van de veer	410-500 tpm (met ingedrukte hendel)
Maximale reinigingslengte	25,4 m
Diameter van de veer	9,5 mm
Geschikte buisdiameter	50-200 mm (met geschikte veren)
Inbegrepen veren	Veer van 16 mm, soepele veer van 12 mm
Inbegrepen snijkoppen	Flexibele olijfboor, rechte olijfboor, gerecyclede spiraalboor, spiraalgetande frees, type C frees, vierkant getande frees, pelsnijder
Inbegrepen accessoires	Leren handschoenen, PVC handschoenen, montagesleutel, veerbak
Netto gewicht	Ongeveer 16 kg
Afmetingen (L x D x H)	Ongeveer 60 x 40 x 40 cm
Motortype	Omkeerbare universele motor
Achteruitrijdfunctie	Ja, om de kop los te maken
Koppeling	Handmatig bediende koppelingshendel
Veiligheidsvoorzieningen	Aarding, overbelastingsbeveiliging (via stroomonderbreker)
Onderhoud	Reiniging met zeepwater, regelmatige smering
Garantie	2 jaar (afhankelijk van verkoper)

Veelgestelde vragen - GQ100D Vevor

Hoe gebruik ik de Vevor GQ100D reinigingsmachine veilig?

Draag altijd de meegeleverde veiligheidsbril en beschermende handschoenen. Zorg ervoor dat de werkomgeving droog en goed verlicht is. Draag geen losse kleding en houd uw haar uit de buurt van bewegende delen. Controleer of de machine is losgekoppeld tijdens het afstellen en onderhoud.

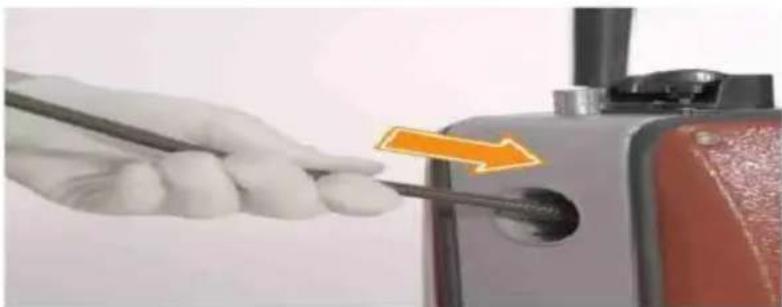

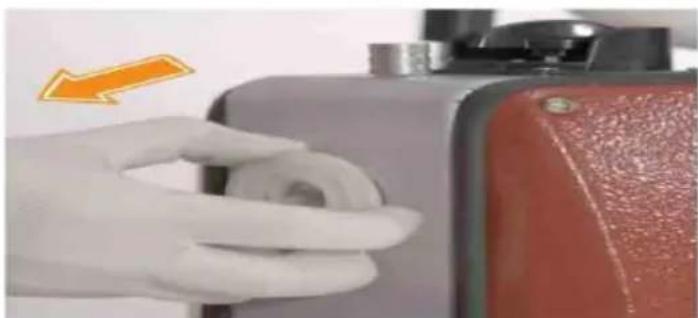

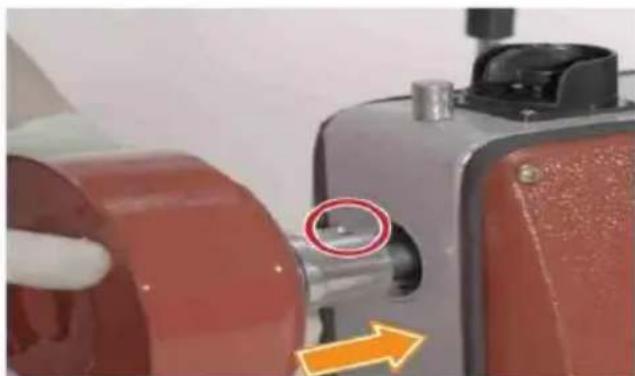

Wat is de procedure om de veer in de machine te plaatsen?

Verwijder de veer uit de veerbak met behulp van de montagesleutel. Duw het moedereinde van de veer aan de voorkant van de machine in de behuizing en laat ongeveer 30 cm uitsteken. Zorg ervoor dat de schakelaar in de UIT-stand staat tijdens deze handeling.

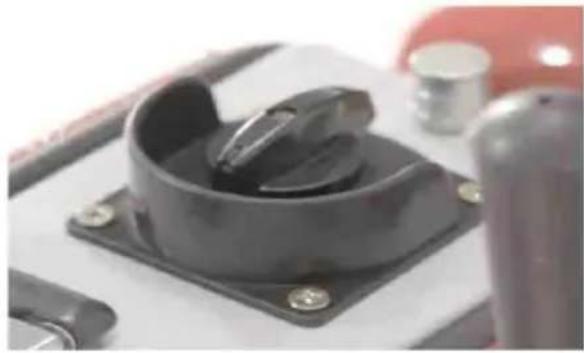

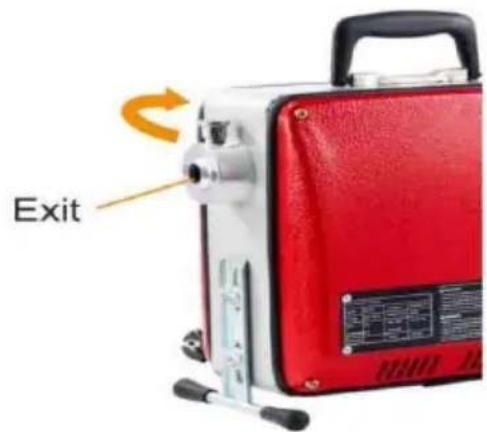

Hoe kan ik de draairichting van de veer omkeren?

Gebruik de bedieningsknop op de bovenkant van de machine. Draai deze volledig tegen de klok in voor een omgekeerde draairichting (REV). Deze functie is handig om de snijkop of de veer uit een vastzittende positie te halen.

Wat te doen als de veer vast komt te zitten in de leiding?

Laat onmiddellijk de koppelingshendel los en zet de schakelaar op UIT. Nadat de machine is gestopt, zet u de schakelaar in de tegen de klok in (REV) positie en drukt u de koppeling in om de veer terug te laten lopen. Zodra de veer is losgekomen, zet u de schakelaar terug in de met de klok mee (CW) positie om verder te gaan.

Hoe onderhoud ik de machine na gebruik?

Reinig de veer en de snijkoppen met schoon water om vuil te verwijderen. Droog ze en breng antiroestolie (type RIDGID) aan op de veer. Smeer de afdichtingen en pennen. Reinig de behuizing van de machine met zeepwater, maar zorg dat er geen vocht in de motor komt.

Welke soorten leidingen kunnen worden ontstopt met de GQ100D?

De machine is geschikt voor leidingen met een binnendiameter van 50 tot 200 mm, met een maximale reinigingslengte van 25,4 m. Het is geschikt voor huishoudelijke en residentiële leidingen, inclusief bochten.

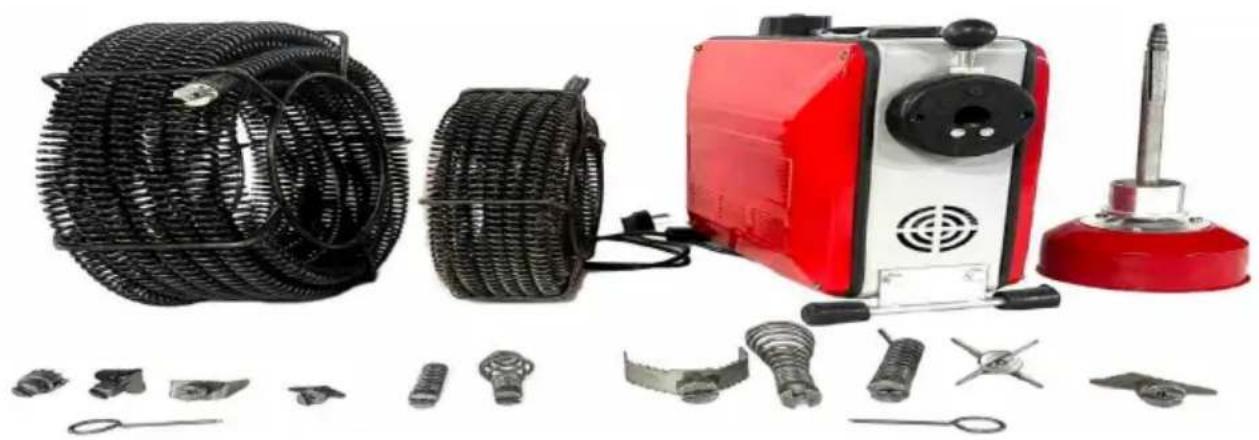

Welke accessoires worden meegeleverd met het model GQ100D?

De verpakking bevat: een veer van 16 mm, een soepele veer van 12 mm, meerdere snijkoppen (olijfboor, getande frees, enz.), een montagesleutel, een paar leren handschoenen en een paar PVC-handschoenen, evenals een veerbak.

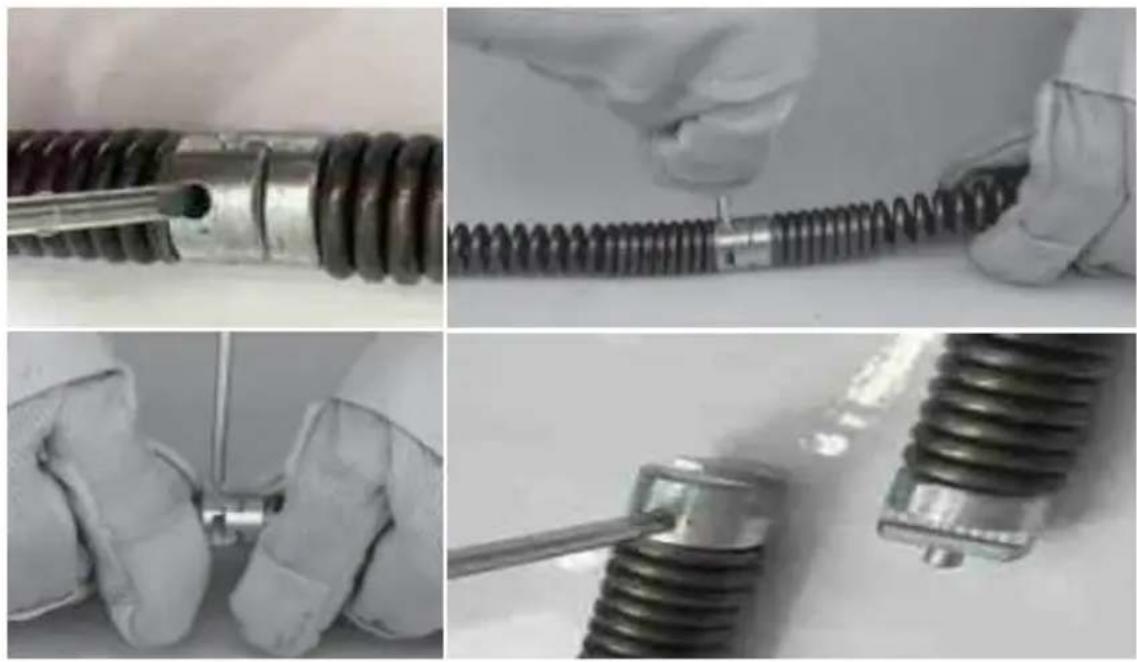

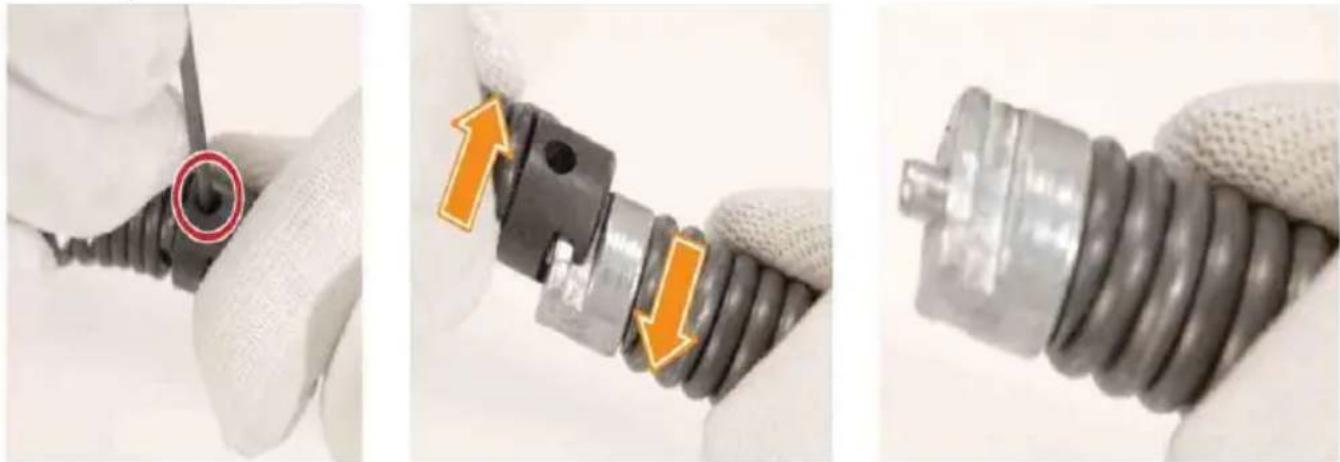

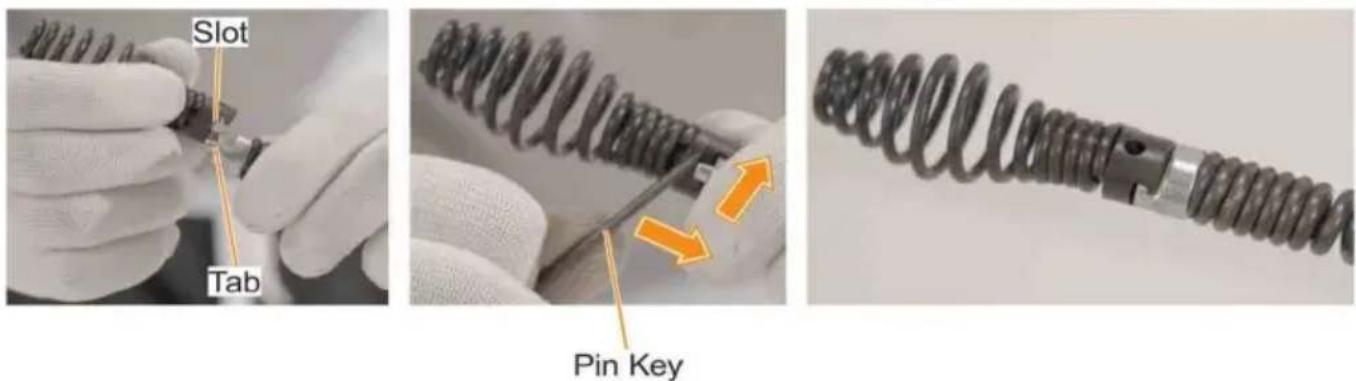

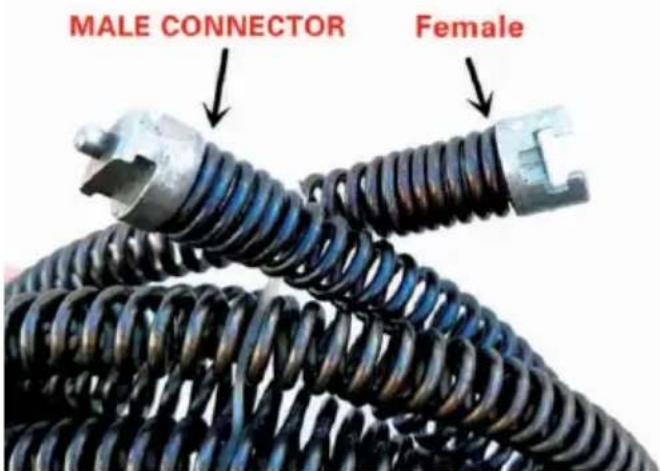

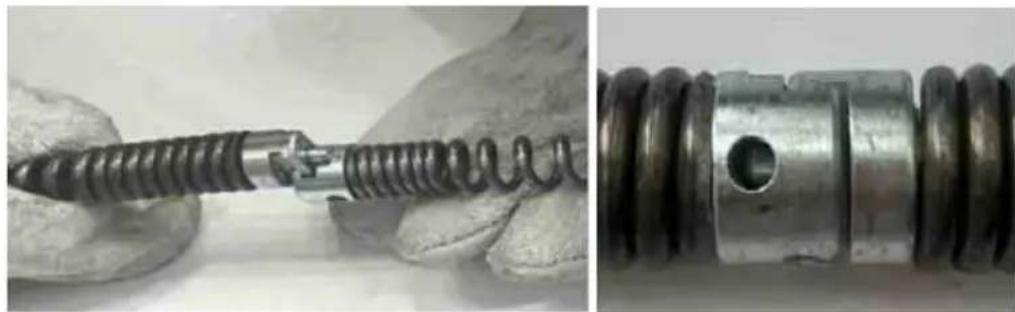

Hoe sluit ik de snijkoppen aan op de veer?

Lijn de T-groef van de snijkop uit met het smalle uiteinde van de veerverbinding. Duw stevig totdat deze vastklikt. Controleer of de verbinding veilig is. Gebruik de montagesleutel om de kop indien nodig te verwijderen.

Wat is het elektrische vermogen en de vereiste stroombron?

De machine is uitgerust met een motor van 500 W die werkt op een spanning van 220-240 V AC bij 50 Hz. Deze moet worden aangesloten op een geaard stopcontact. Gebruik een geschikt verlengsnoer (minimaal 16 AWG voor 30 m).

Wat te doen als er rook uit de condensatorbehuizing komt?

Dit duidt op een defecte condensator. Koppel de machine onmiddellijk los van de stroomvoorziening. Laat de condensator vervangen door een professionele reparatiewerkplaats. Gebruik de machine niet totdat het probleem is opgelost.

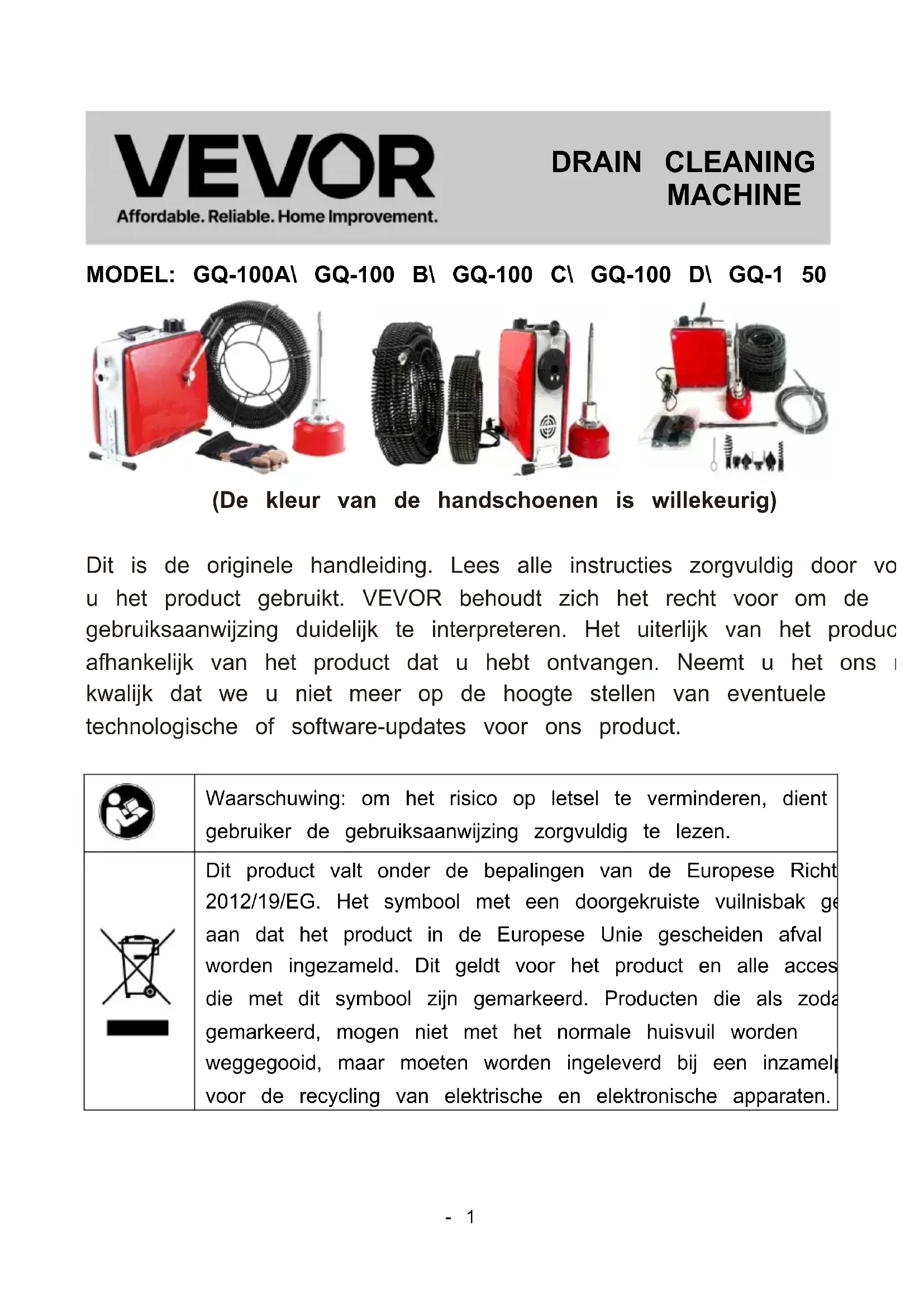

GEBRUIKSAANWIJZING GQ100D Vevor

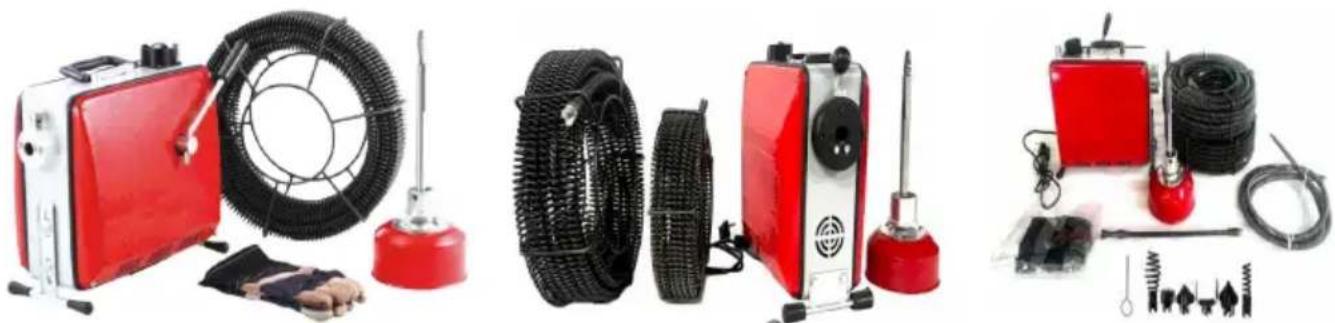

(De kleur van de handschoenen is willekeurig)

Dit is de originele handleiding. Lees alle instructies zorgvuldig door you u het product gebruikt. VEVOR behoudt zich hetrecht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produc afhankelijk van het product dat u hebts ontvangen. Neemt u het ons kwalijk dat we u Niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing: om het risico op letsel te verminderen, dient gebruiker de gelebruiksaanwijzing zorgvuldig te lezen.
	Dit product valt onder de bepalingen van de Europese Richt 2012/19/EG. Het symbool met een doorgekruiste vuilnisbak ge aan dat het product in de Europese Unie geschaden afval worden ingezameld. Dit geldt voor het product en alle acces die met dit symboolঃn gemarkeerd. Producten die als zoda gemarkeerd, mogen Niet met het normale huisvuil worden weggegooid, maar要去en worden ingeleverd bij een inzamel voor de recycling van elektrische en elektronische apparaten.

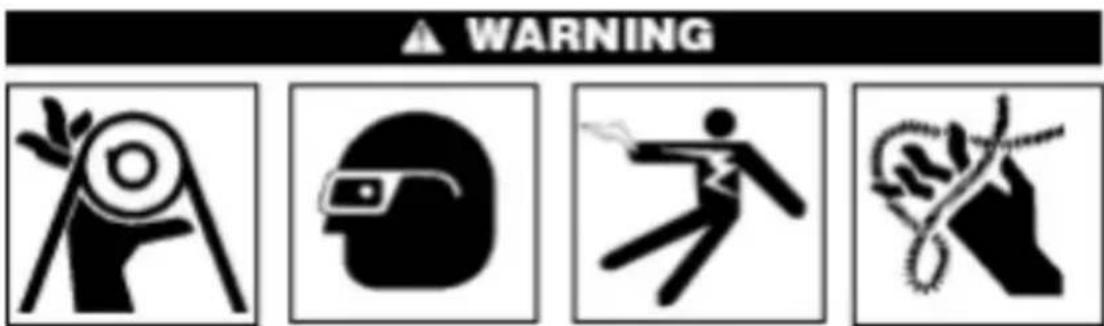

	Dit symbool geeft aan dat u bij gezruik van de machine alveiligheidsbril met beschermplaten en oogbeschermingsfuncties dragen om het risico op oogletsel te verminderen.
	Dit symbool waarschuwt voor het gevaar dat handen, vingers lichaamsdelen bekneld raken in de kabel van de baggermach
	Het symbool geeft aan dat er gevaar bestaat als u bij de poelie betrokken raakt.
	Het symbool geeft aan dat er gevaar bestaat voor een elek schok.

INSTRUCTIONS

Veiligheidsinstructie

Lees alle verilgheidsmaatregelen en -instructies zorgvuldig door. Het nicht opvolc van deze verilgheidsinstructies kan leiden tot schokken, brand of ernstig letsel. Bewaar deze verilgheidsmaatregelen en -instructies zorgvuldig.

Veiligheidsmaatregelen op de werkplek

1. Houd de werkplek schoon en goed verlicht. Chaos en een donkere omgekammen gemakkelijk ongelukken veroorzaken. Brand要去 worden voorkomen.

2. Gebruik geen elektrisch gereedschap in gevaarlijke omgevingen zoals ontvlambare en explosief, zoals ontvlambaar en explosief vloeistoffen, gassen cstof. Elektrisch gereedschap kan vonden veroorzaken die het stof of gas kunr ontsteken.

3. Houdijdens het bedieren van de machine onbevoegd personeel (inclusief kinderen, omstanders, Niet-personeel, enz.)uit de buurt van de werkplek. Onbevoegde inmenging kan uw correcte gebruik van het gereedschap beinvloeden.

• Gereedschappen met aardingsbeveiliging要去 in stopcontacten worden gestoken die Houd u aan de aardingsvoorschriften. Vervang de stekker no en gebruik geen andere adapter. Als u vermoedt dat het stopcontact gee aardingsbeveiliging heeft, vraag dan een gekwalificeerde elektricien om het inspecteren. Bij een elektrische storing zorgt de aardingsbeveiliging voor elkagere watstand, waardoor de stroom kan worden direct de grond ingaar zichonder dat de operator zichelijk betrrokken is.
• Gereedschap met aardingsbeveiliging要去 in stopcontacten worden gestoken die voldoen aan de aardingsvoorschriften. Vervang de stekker n en gebruik geen andere adapter. Als u vermoedt dat het stopcontact gee aardingsbeveiliging heeft, vraag dan een gekwalificeerde elektricien om het inspecteren. Bij een elektrische storing zorgt aardingsbeveiliging voor een lagere watstand, waardoor de stroomrechtstreeks de aarde in kan strom zonder door de gebruiker zich te gaan.
• Stel elektrisch gereedschap nicht bloot aan regen en vocht, aangezien dit hórisico op een elektrische schok vergroot.
• Beschadig het netsnoer van de bedradingsprintplaat Niet. Gebruik het netsnoer Niet om het elektrische gereedschap te slepen of te trekken. Ho het netsnoer uit de buurt van hitte, olie, scherpe randen of bewegende objecten. Een beschadigd netsnoer of contact met andere objecten verhoo het risico op een elektrische schok.
• Beschadig het netsnoer van de bedravingsprintplaat Niet. Gebruik het netsnoer Niet om het elektrische gereedschap te slepen of te trekken. Ho het netsnoer uit de buurt van hitte, olie, scherpe randen of bewegende objecten. Een beschadigd netsnoer of contact met andere objecten verhoo het risico op een elektrische schok.

Persoonlijke veiligheidsmaatregelen

1. Houd bij het gebruik van elektrisch gereedschap uw hoofd koel en concentreer u op het werk dat u doet. Gebruik elektrisch gereedschap Niet al moe bent of onder invloed van drugs, alcohol of drugs. Onzorgvuldig gebruik leiden tot ernstiger letsel.
2. Kleed je correct. Draag geen losse kleding en draag geen sieraden. Houkleding, waar en handschoenen uit de buurt van bewegende delen. Losse kleed

sieraden en langhaar kuren gemakkelijk in de buurt van bewegende delenkomen.

1. Start de machine nicht onbewust, maar zorg ervoor dat de schakelaaruit voordat u de stekker in het stopcontact steekt. Als u elektrisch gereedschap en uw vingers per ongeluk de schakelaar in de startstand aanraken, kan dit tot een ongeval.
2. Alle afstelgereedschappen, zoals sleutels,要去en worden schoongemaakt voordat de machine worden gestart. Deze gereedschappen zijn zeer gevaarlijk wanner ze in contact komen met de bewegende delen van de machine, wa gemakkelijk tot persoonlijk letsel kan leiden.
3. Houd uw evenwicht en verlies uw evenwicht Niet tijdens het bedieren van machine. Dit geeft u betere controle in onverwachte situatuies.
4. Gebruik persoonlijke beschermingsmiddelen correct en draag algijd een veiligheidsbril. Persoonlijke beschermingsmiddelen omvatten stofmaskers, antislipschoenen, harde kussens of thermische beschermingsmiddelen. Correct gebruik van deze beschermingsmiddelen vermindert het risico op oncegallen mo persoonlijk letsel.

Gebruik en onderhoud van de gereedschappen

1. Gebruik het gereedschap Niet te veel en voer het werk uit volgens het beoogde doel. Een redelijkke keuze van gereedschap om het werk uit te voer volgens het beoogde doel levert twee koer zoveel resultaat op met de helft inpansing, en is bovendien veilig.
2. Als de schakelaar van de machine Niet goed werk, stop dan met het gervaan. Apparaten waarvan de schakelaar Niet goed werk, zich neer gevaarlijk要去en onmiddelijk worden gerepareerd.
3. De stroomtoevoer要去en losgekoppeld voordat u het gereedschap instelt, accessoires verrangt en opbergt. Deze maatregelen konnen het risico o onbedoeld starten van het gereedschap voorkomen.
4. Zorg ervoor dat u elektrisch gereedschap nicht opbergt voor irrelevante Personen, vooral Niet voor kinderen. Elektrisch gereedschap is namelijk zeer gevaarlijk voor getrainde mensen.
5. Onderhoud het gereedschap zorgvuldig omervoorte zorgen dat de kop het mes scherp zich. Goed onderhoud en een scherp mes konnen knopen

verminderen en de kabels gemakkelijker onder controle houden.

1. Controller het gereedschap regelmatig om te zien of de bewegende deliet Niet goed staan, beschadigd+zijn of anderszins beschadigd,zijn, wat het norma gebruik van het gereedschap kan beinvloeden. Repareer het gereedschap in c geval voor gebruik. Veel ongelukken worden veroorzaakt door onjuist onderhou van het gereedschap.

2. Gebruik alleen de aanbevolen hulpstukken. Accessoires die geschikt zijn v het ene gereedschap, können gevaarlijkঃ voor het andere gereedschap.

SERVER

• Het onderhoud aan de machine要去 worden uitgevoerd door personeel dadoor de fabrikant is beoordeeld. Anders zal er een onceval met letselplaatsvinden.
• Volg de instructies in de gebruiksaanwijzing strikt op bij het gebruik van die machine en verrang de door de fabrikant gespecificierde accessoires. Anders kan dit leiden tot een elektrische schok of een ongeval met letse
• Koppel alle stroomaansluitingen los voordat u onderhoudswerkzaamhedenuitvoert, om elektrische schokken en onbedoeld opstarten te voorkomen.

Dit gedeelte bevat belangrijke veiligheidsinformatie voor dit gereedschap. Leesveiligheidsinformatie zorgvuldig door voordat u de drummachine gebruikt. Anderskan dit leiden tot een elektrische schok, brand of ernstig persoonlijk letsel. Beideze veiligheidsinstrumenties zorgvuldig!

Het gebruik van de baggermachine is veilig

1. Draag de ter beschikking gestelde bedieningshandschoenen willekeurig en het is verboden om{lappen of katoenen handschoenen te dragen bij het vasthouden van de baggerkabel, odomat dit het risico met zich meebrengt dat de baggerkabel betrokken raakt en letselveroorzaakt.
2. Gebruik de machine nicht wanneer de riemafdekking verwijderd is. Uw vingkunnen dan tussen de riem en de poelie terechtkommen.
3. Draai de baggagekop nicht rond verwijl de machine draait. Hierdoor worden dkabelspanning te groot en kan er torsie, knoop of zelfs breuk ontstaan, wat leiden tot ernstiger verwondingen.

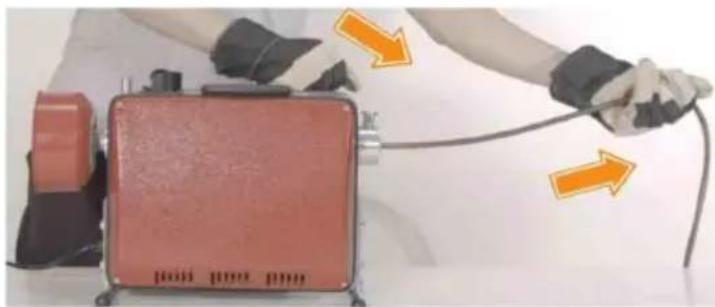

4. Bedien de kabel met uw handschoen, zodate beweging van de kabe

voelen. Zo voorkomt u dat de kabel torst, in de knoop raakt of breekt, enzc Zo voorkomt u ongelukken met letsel.

1. De machine staat op een afstand van 60 cm van de leidinginlaat. Een afstand kan ervoor zorgen dat de kabels verdraaien en in de knoop raken.
2. De machine is ontworpen om door een persoon te worden bediend, en operator kan alleen de voetschakelaar en de staalkabel bedieren. Zodra deaggerkop stopt met draaien,要去 de machine worden gestopt om te voorkoodat de kabel verdraait, in de knoop raakt of breekt, en zo ongelukken met I voorkomen.
3. Draai de machine nicht weiteruit, tenzij specifiek vermeld in de handleiding ALS kan de kabels gemakkelijk beschadigen en worden meestal gebrukt om deuit de verstopping te verwijderen.
4. Raak de draaiende kabeltrommel en de geleidingsbuis nicht met uw hande aan. Zolang de machine Niet stopt, reikt uw hand Niet in de trommel. Anders uw hand gewond door de draaiende onderdelen.
5. Draag geen losse kleding of sieradenkettingen om je haar en kleding uit buurt van bewegende onderdelen te houden. Losse kleding, sieradenkettingen eenhaar raken gemakkelijk in aanraking met sportonderdelen en vormen een geva
6. Gebruik bij het bedieren en gebruiken van de baggermachine de juiste persoonlijke beschermingsmiddelen. Rioleringen bevatten doorgaans veelschadelijke stoffen die schadelijk� zijn voor het menselijk lichaam. Geschekte persoonlijke beschermingsmiddelen omvatten een veiligheidsbril, beschemende handschoenen en andere veiligheidsmiddelen, zoals maskers, rubberen handschoenen, beschemende kleding, enz.
   dekens, stalen laarzen, enz.
7. Zorg voor een goede persoonlijke hygiène, was uw handen en andere lichaamsdelen met heet zeepsop en eet of drink Nietijdens barggerwerkzaamheden om te voorkomen dat u giftige stoffen inademt.
8. Gebruik het apparaat Niet in het water, aangezien dit het risico op een elektrische schok vergroot.
9. Het baggeren van leidingen die voldoen aan de werkcapaciteit van de machine volgens de bedrijfspecificaties. Elk ander gebruik van de machine verhoegt het risico op gevaarlijke ongevallen.

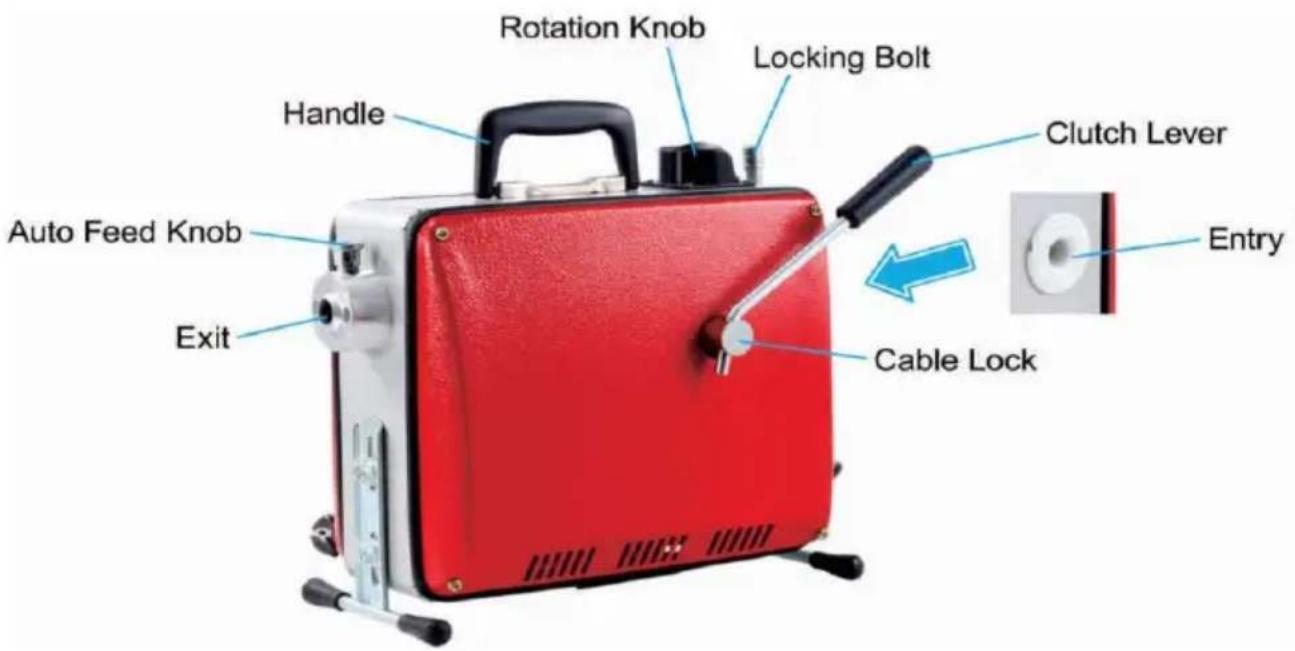

Productverzicht, technische parameters en standaardconfigatie

Productverzicht

Geschikt voor het ontstoppen van diverse soorten verstopte leidingen binnen e buiten woningen met een binnendiameter van 50 - 200 mm.

• Kan gebrukt worden met Φ 10mm, Φ Twee verenmaten, 16mm.

• Met een zachte schacht van 10 mm, geschikt voor het reinigen van pijpleidingen met een binnendiameter van 50 - 110 mm en een baggerle tot 5 m. Bijzonder geschikt voor complexe pijpleidingen met keine diamet of terugslagbochten.

• Met behulp van een afneembare, gesegmenteerde, elastische, flexiblele spiraalias met een diameter van 16mm , kan de flexiblele as willekeu worden verlangd en aangesloten en kan de baggerlengte 33,9 m bereiker Druk op de hendel en de veersnelheid kan 410-500 tspm bereiken. Laat de I de hendel los en de veer stopt met draaien.

Voor het vrijmaken van pijpleidingen worden verschillende spiraalvormige, elastische, flexibele assen gebruikt, die allemaal handmatig met veren worden aangestuurd.

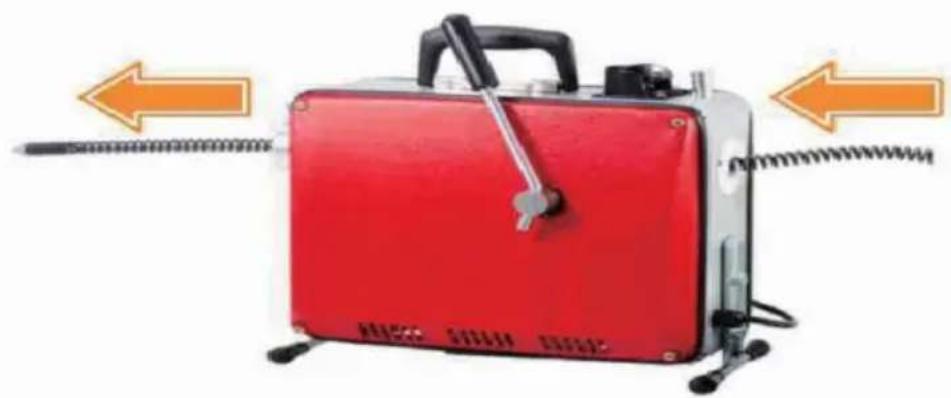

De omkeerbare elektromotor is verbonden met een continu bediende koppeling waardoor de machine in elke situatie snel kan reageren.

Pijpcapaciteit: varieert afhankelijk van de kabel

GQ-100A	390W Reinigungsdur:24,5m	Lente diameter	9,5 mm	Overeenkomstig bijpleidinggroot te	50-75 mm
		Interface bladgroote	16MM veer + 16MM interfaceblad + 12MM zachtvee		75-110 mm
		Olijf is een spiraalboor * 1 Rechte spiraalboor * I-type snijder * 1 Spiraal gekartelde snijder * 1 Vierkantige getande snijboor * 1 Schopsnijder * 1 Demontagesleutel * 1
GQ-100B	450W Reinigungsduar: 25,4m	Lente diameter	9,5 mm	Overeenkomstig pijpleidinggroote	50-75 mm
		Interface bladgrotte	16MM veer + 16MM interfaceblad + 12MM zachte vee		75-110 mm
		Olijf is een spiraalboor * 1 Rechte spiraalboor * C-type snijder * 1 Spiraalvormige getande snijder Vierkantige getande snijboor * 1 Schopsnijder * 1 Demontagesleutel * 1
GQ-100C	500W Reinigungslenge: 45,4 m	Lente diameter	9,5 mm	Overeenkomstiŋ pijpleidinggroote	50-75 mm
		Interface bladgrotte	16MM veer + 16MM interfaceblad + 12MM zachte vee		75-110 mm
		Olijf is een spiraalboor * 1 Rechte spiraalboor * C-type snijder * 1 Spiraalvormige getande snijder Villerkantige getande snijboor * 1 Schopsnijder * 1 Demontagesleutel * 1
GQ-100D	500W Reinigungsduar: 25,4m	Lente diameter	9,5 mm	Overeenkomstiŋ pijpleidinggroote	50-75 mm
		Interface bladgrotte	16MM veer + 16MM interfaceblad + 12MM zachte vee		75-110 mm
		Flexibele olijfboor * 1 Olijfboor * 1 Gerecyclerde spiraalboor * 1 Rechte spiraalboor * 1 Spiraalvormige getande fre
		C-type snijder * 1 F once rand gekartelde snijder Schopfrees * 1 Demontagesleutel * 1
GQ-150	850W Reinigungslenge:33,9 m	Lente diameter	9,5 mm	Overeenkomstig pijpleidinggroot te	50-75 mm
		Interface bladgrotte	16MM veer +16MMinterfaceblad +12MM zachte vee		75-110 mm
			22MM veer +22MMinterfaceblad +12MM zachte vee		100-200 mm
		Olijfvormige spiraalboor * 1 Rechte spiraalboor * 1-I-gevormde snijder * 1 spiraalvormige gekartelde s* 1Vierkant gekartelde snijder * 2 S schopfrees * 2Demontagesleutel * 2 Hoornvormige spiraalboor *U-vormige snijder * 1

	Olijfvormig mes Wordt gezrukt om diverse blokkades en bochten in pijpleidingen, olie en vet te verwijderen. Werkt goed.			Spiraalvormige gekartelde kop Wordt gezrukt om verstoppen zoals bomen, wortels, vuil ofuit leidingen te verwijderen.
	Schop type blad Reinigen van vet op pijpleidingwanden met behu van een schop, om achtergebleven olie in			Olie snijblad Wordt gezrukt voor het reinigen van vet uit afvalapparatuur of pijpleidingwanden
	pijpleidingen te verwijderen.
	Snijblad met vier tandenWordt gezruikt omverstoppingen te verhulpendie ontstaan door verhardirof klontering in leidingen.			Recht spiraalvormigmesWordt gezruikt voor hetdetecteren en verwijderevan blokkades of hetverzamelen van monstervanpijpleidingverstoppingen
	VeercompartimentInstaller een 3/8" veer			Leren handschoenenPvC handschoenenBeschem uw handentegen verwondingen (dekleur van dehandschoenen iswillekeurig)
			55. Rechte haak spiraalboor56. Rechte spiraalboor57. Dubbele olijfkop spiraalboor58. Olijfvormige spiraalboor59. Spiraalvormige getande snijde60. U-vormige snijder61. vierbladige gekartelde snijder62. Schepsnijder63. demontagesleutel

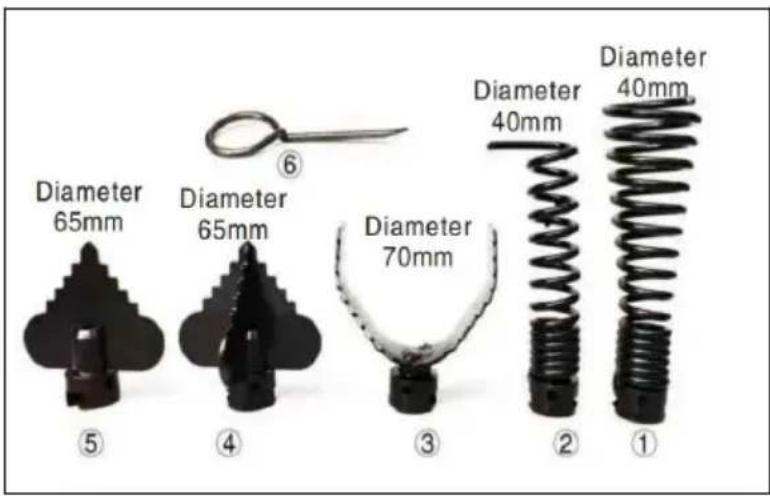

Set van 6 stuks 22 mm veerspecifieke snijkappen

1. Olijftype spiraalboor
2. rechte spiraalboor
3. U-vormige snijder
4. schoptyne snijder
5. Vierbladige getande snijboor
6. Sleutel demonteren

MOTOR:

Type......AC220V-240V/50Hz, omgekeerde universele gefaseerde AC-motor.

Motortoerental 1400 tpm

Standaardconfiguratie (gebaseerd op het daadwerkelijk ontvangen product)

1. Operatie Handschoenen 1 Betaal 0
2. Set van een springbak met 3/8 inch veer
3. Bagger de kop 1 set

TOEGEPAST BEREIK

De baggermachine kan worden gezruikt om een pijp van de juiste maat te baggeren. Als het ontwerp, de constructie en de installmentie van de pijpleiding zich en de verstopping nicht ernstig is, is de baggermachine effectief en zal d machine nicht beschadigen. Het is raadzaam om een pijpendoscoop te gebruike om de verstopping in de pijp te onderzoeken voór het baggeren, en cervolge baggermachine te gebruiken om te baggeren. De baggermachine kan darüber n alle verstoppingen wegbaggeren.

MACHINE INSPECTIE

Voer de volgende stappen uit voordat u de machine gebruikt om de machine controlleren en onnodige ongelukken, zoals elektrische schokken, cervorming va de kabel, breuk, enzovoort, te voorkomen.

Draag als侨 een veiligheidsbril, handschoenen en andere geschikte beschermingsmiddelen, zoals chemische bescherming, beschemende handschoenen, enz.

1. Controller de handschoenen van de baggermachine op schade, slijtage of losse onderdelen. Anders können diese onderdelen gemakkelijk in de veerterechtkomen en gevaar opleveren. De handschoenen beschermen de handentegen draaiende kabels. Als de handschoenen beschadigd, versleten en loszitte zich, verrang dan de leren handschoenen om de baggermachine te{kennen gebruiken.

Maak de machine schoon met handschoenen van leer er PVC-material

1. Controller of de kabels en stekkers in goede staat zijn. Indien er schadervovang dan de intacte kabels en stekkers voor gebruik.
2. Controller of de machine er intact uitziet, of er onderdelen defect zich en andere factoren zich die de verilgheit beinvloeden. Controller of de machine i goede staat kan worden gebrukt.
3. Maak het handvat schoon van vet en stof om het ontstaan van diversegevaren te verminderen en de machine eenvoudig te konnen bedieren.
4. Controller of het veriligeidsmerk op de machine is aangebracht en duidel leesbaar is. Gebruik de machine nicht zonder het veriligeidsmerk. (De veriligeidsmarkering is zoals weergegeven in de afbeelding.)

Notice

Notice

1. Maak de kop en de kabel schoon van vuil en controllerer of de veer ver beschadigd is. Als de veer ernstig verrormd of versleten is, stop dan onmidd met het gebruik van het schroot. Controller de pen van de veerverbinding al gevaar is dat de veer in de buis valt.

2. Controller of de rand van de baggerkop scherp is, anders is het nodig scherpe rand van de baggerkop te verrangen. Als de baggerkop nicht scherp beinvloedt dit het baggereffect, wat kan leiden tot veervervorming, knopen en breuk.

3. Smeer de machine volgens de gebruiksaanwijzing. Dit bevordert het norma gebruik van de machine en verlangt de levensduur ervan.

4. Test de prestaties van de machine: sluit aan op de voeding, zet de schakelknop op de VOOR- en ACHTERUIT-versnellingen om te zien of de machine goed start, zet de schakelknop in de UIT-versnelling, of de machine stoppen met draaien, of het normal start en stopt, bewijs dat het elektrische gedeelte van de machine normal is, zet de schakelknop in de UIT-versnelling; trek de veer uit de veerbak voor bij de romp, installerer de romp op de juiste zoals beschreiben in de gebruiksaanwijzing, druk op de koppelingshendel, trek hard aan de veer, de veer kan nicht worden uitgetrokken, LAST DE KOPPEINGSHLOS om snel te stuiteren; steek de stekker in het stopcontact, zet de schakelde CW-positie, druk op de koppelingshendel, veerrotatie, zet de schakelknop in UIT-versnelling, de

machine stopt met draaien, Zet verwolgens de schakelknop in de REV-versnell Druk op de koppelingshendel, De veer draait in de tegenovergestelde richting, de machine maakt een zuiver geluid, Prostrate dat de machine goed werkt, A heeft de machine een probleem, Moet worden gerepareerd

BETALEN AANDACHT NAAR :

Een veer die door slijtage of beschadiging nicht meer kan stuiteren, kan ernst letselveroorzaken of tijdens gebruik in de pijp vallen.

1. De werkplek要去 aan de volgende eisen voldoen:

2. Volledige verlichting, geen ontvlambare of explosieve gassen, vloeistoffen of stof.

3. Het werkgebied要去 droog zich en de grond vlak. Plaats de machine nieth water en de operator mag Niet in het water staan.
4. Een stopcontact met aardingsbeveiliging.
   Maak het gebied waar de draad loopt schoon en zorg ervoor dat deze ni beschadigd raakt door bijvoorbeeld warmtebronnen, vet, scherpe voorwerpen of andere bewegende objecten.
5. Het pad van het verplaatsen van de machine waar de werkplek要去 glad 20. Controleer de gebaggerde leiding, indien möglichk, bepaal het beginpunt, identificierer de bocht, de vrije afstand, de afstand tot de hoofdleiding en deverstopping, chemische stoffen, enz. Indien er een chemische stof aanwezig is要去 u de samenstellung ervan begrijpen en veiligheidsmaatregelen nemen, enz. Indien nodig hunnen voorzieningen zoals vogelpoelen worden verwijderd, die delewerking van de machine hunnen belemmeren of de kabels hunnen beschadige
6. Selecteer het geschikte baggermaterieel:

baggerm machine kan de verstopping van het riooal water nicht opbaggeren waterleiding.

1. Zorg ervoor dat de machine is gecontroleerd.
2. Leg indien nodig beschemmatten op de grond odomat er vuil gebaggerd w
3. Neem de gebruikelijke weg. Als u de trap op gaat, let dan op de machin slipt en trek geschikte beschemmende schoenen aan.
4. De machine staat 60 cm van de ingang. Een te lange kabel kan leiden verrorming en knopen in de kabel. Zo Niet, dan kan de kabel worden aange op de inlaat met een buis van de juiste maat en de kabel via de verlengbu Onjuiste kabelbescherming kan leiden tot verrorming, knopen of zelfs breuk va de kabel, of letsel bij de gebruiker.
5. Gebruik een verlengbuis om de staalkabels te beschermen
6. Selectie van de baggerkop: de juiste keuze is om de pijp te reinigen met

buitendiameter die minimaal 2,54 cm kleiner is dan de binnendiameter van de 10. Toegang tot de stroomvoorziening. Indien de kabellenge nicht lang genoeg voeg dan een verlengsnoer toe.

BETALEN AANDACHT NAAR :

Om elektrische schokken of brand te voorkomen,要去 u strikt gebruikmaken verlengsnoeren die aan de volgende eisen voldoen.

Deze kabel要去en aarddraad hebben.

Bij gebruik buitenshuis dient een kabel met een W- of WA-markering gebruikt worden.

Deze kabel要去en isolatielaag van voldoende dikte hebben (16 AWG - 10 voet). Voorbereidende werkzaamheden voor de operatie:

1. Voorbereiding voor het baggeren van de pijp met 5 / 8 " staalkabels:

(1) Controller het werkgebied: Zorg voor voldoende helderheid.

Droge en ruime werkomgeving,[zonder vet,scherpe voorwerpen en eventueleschade aan de kabel.

Vermijd het baggeren van leidingen in omgevingen met ontvlambare vloeistoffe stof en stoom.

(2) Plaats de machine op 30-60 cm afstand van de ingang van de buis. Ee grote afstand kan leiden tot draadopwikkeling.
(3) Zorg ervoor dat de schakelaar in de UIT-stand staat
(4) Trek de veer uit de veermand, haal de sleutel eruit

Haal de veer uit de gereedschapset, streek hem in het gat van de veerverb duw krachtig langs de verbindingsgroef van de verbinding en verwijder de vee (zoals weergegeven in de afbeeling).

DEMONTAGE

(5) Duw het bovenligende uiteinde van de veer vanaf de voorkant van demachine in de

romp, en reserveer 1 voet buiten het toestel. Let op: Er kan slechts eén veverenmand worden verwijderd en in de romp worden geduwd. Deze dunne, flexibele veeras worden geleverd met een mes, waardoor het Niet nodig is om mes te installereren.

(12) Selecteer de juiste baggerkop, lijn de T-groef van de baggerkopverbinding met het smalle uiteinde van de veerverbinding, druk hard, zorg dat het gereedschap snel is aangesloten op de veerverbinding en controllerer de verbinding om er zeker van teল op dezoed goed vastzit (zoals afgebeeld).

1. Gebruik een 3 / 8 "-veer om de pijpleiding uit te baggeren voor de Voorbereidende werkzaamheden begint.

OPERATIE

1. Trek de meegeleverde werkhandsschoenen (L) aan en eventuele andere PBM's die u voor uw werk nodig hebt.

2. Maak het gebied rond de afvoer waar u aan gaat werken vrij en verwijk obstakels om voldoende ruimte te creeren om comfortabel te kunnen werken. de kom of tank boven de afvoer te veel water bevat, verwijder het water da een zuiger of gebruik een zuiger om het zoveel möglichk te verwijdersen om spetteren tijdens het werk te voorkomen. werk.

3. Sluit de watertoevoer maar uw werkplek af.

4. Plaats de ontstoppersmachine (A) op een stevige, vlakke en droge plek buurt van uw afvoer en een goed geaarde stroombron. Voor het Beste result beperkt u de toegang tot het gebied met geschikte fysiekte barrières of borde ongeoorloofde toegang en inmenging te voorkomen.

MONTAGE

Koppelingshendel

1. Steek de as van de koppelingshendel (B) door de sleuven op het kabels

2. Draai de hendel en controllerer of各行 goed vastzit aan het slot.

3. Duw de hendel maar beneden en LAST deze cervolgens los. Zorg ervaor d slot soepel draait.

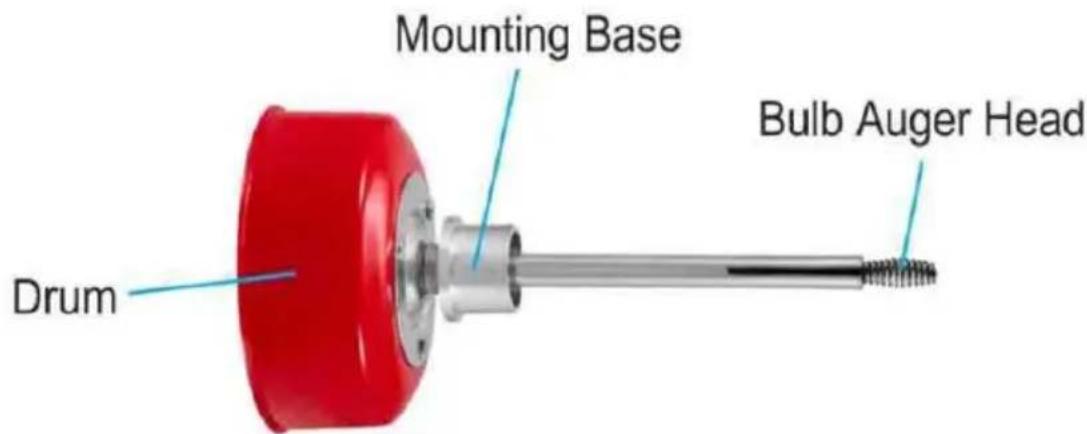

Bolboorkabel met trommel

Deze kabel is 5 meter lang en bildt ruim voldoende bereik voor de meeste leidingen in afvoersystemen. Uitgerust met een bolboorkop kan deze kabel efficient door bochten en kronkels navigeren en vuil en aanslag verwijderen. I meegeleverde haspel houdt de kabel georganiseerd en knoopvrij, wat duurzaamheid garandeert tijdens gezruik.

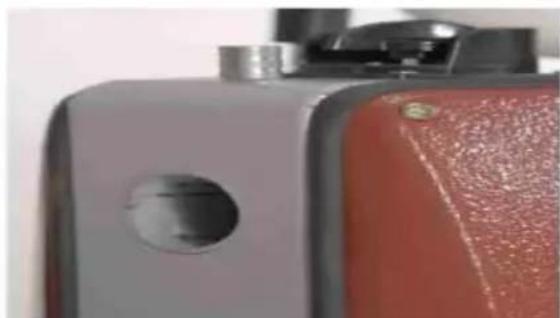

1. Wrik de beschermkap rondon de ingang van de machine los met een p schroevendraier (niet meegeverd) of een soortgelijk gereedschap en maak verwolgens de kap los van de ingang.

1. Trek de kabel uit de trommel (C) en voer de kabel in de ingang totdat de uitgang kommt.

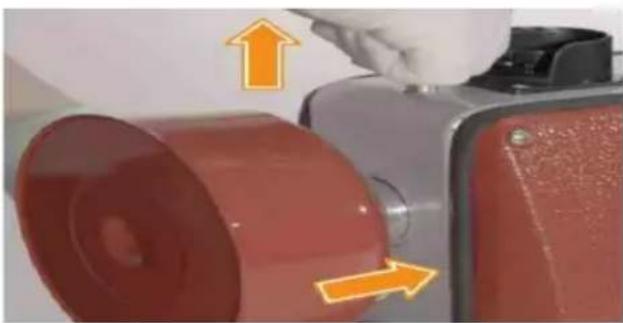

1. Plaats de trommel op de ingang, waar bij het montagegat maar boven wijzaals afgebeeld.

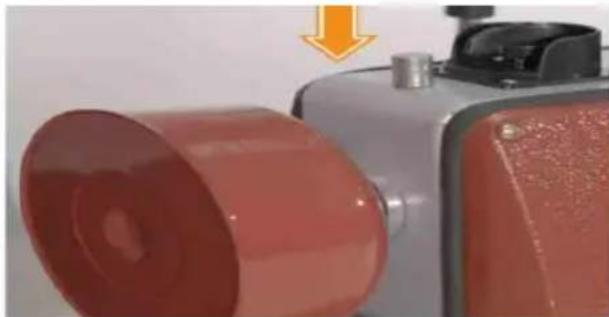

1. Til de borgbout boven de ingang omhoog en duw de—hele montagevoet trommel in de ingang. Draai de bout los en LAST deze in het montagegat va trommel vallen om de trommel aan de machine te bevestigen.

Afvoerslangkabel

Deze kabel bildet een groter bereik, ideaal voor zowel residentiele als commen afvoersystemen. Het innovatieventwerp bestaat uit korte kabels en is compat met diverse boren en snijmessen. Dit zorgt voor een grotere wendhaarheid er aanpashaarheid. Wanner deze kabel op de ontstoppingsmachine wordt aangesloten, kan deze automatisch vooruit en achechteruit bewegen, waardoor het ontstoppen van afvoeren snel en efficient verloopt. Zonder trommel garandeert deze kabel maximale flexibilititeit en gebruiksgemak.

1. Trek de spel (D) uit en voer de kabel rechtstreeks in de ingang va machine totdat deze er aan de uitgang uitkomt, zoals afgebeeld.

1. Om de veer aan te sluiten:

(1) Wanner de veer volledig uit de behuizing is getrokken en het uiteinde is blootgelegd, zet u de schakelknop van de machine in de UIT-stand.

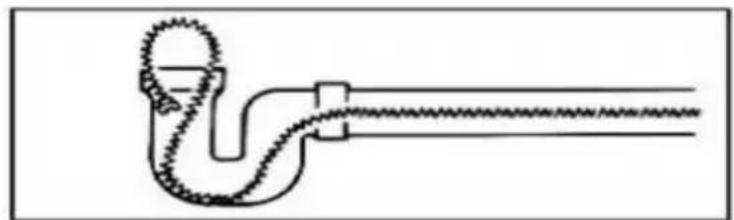

(8) De veer in de pijp is in een boog gezormd volgens het volgende diagra vastgezet in de pijpmond om te voorkomen dat de veer in de pijp maar binr glijdt.

(3) Nadat de veer in de buis is bevestigd, verwijdert u een staalkabeluit de veermand. Plaats een uiteinde van de veerkop vanaf de voorkant van de maen houd de veer ongeveer 30 cm buiten de machine.
(4) Maak verbinding met de stalen kabels in de buis.

1. Haal de veeruit de pijp:

(1) Plaats de schakelaar van de machine in de CW-positie en druk op de koppelingshendel om de veer te draaien.
(2) Trek de veer voorzichtig uit de pijp, met uw handschoenen aan.
(3) Wanner de getrokken veer een ring vormt,That u de koppeling los en de veer in de machine;
(4) Wanneer de uitgangsveer buiten de machine is blootgesteld, maar u de koppeling los,zet u de schakelknop in de UIt-stand en verwijdert u de veer de veer die buiten de machine is blootgesteld nicht worden beschadigd en de bediener nicht worden verwond of gewond raakt;

(5) Wanneer het gereedschap met de kabel uit de pijp komt, moet u onmidde koppelingshendel loslaten en de schakelaar in de UIt-stand zetten om demachine te latent stoppen met draaien.
(6) Trek de resterende veren en gereedschappen in de pijp uit de pijp.

1. Maak de verstopping rond de veer en het gereedschap schoon. Als Iuitbaggeren voltooid is, verwijdert u het gereedschap met een speciale sleutel de veerconnector. De methode voor het verwijderen van het gereedschap is hetzelfde als voor de veer.
2. Maak de veren en gereedschappen schoon en sluit ze.

Let op : reinig en bevochtig de veren en het gereedschap na gebruik grond breng na het drogen smeerolie aan. Let op: zorg ervoor dat de penopening veerverbinding worden opgevuld met pennen.

SPECIAL BEDIENINGSINSTRUCTIES:

Omgeekerde werkinq:

De schakelknop van de machine staat in de tegengestelde richting en awhilerijden kan schade veroorzaken aan de veer die het gereedschap en deveer van het block of de pijp verwijdert. Zet de schakelknop Niet in de tegenrichting om de machine awhile te latent rijden.

Snelle verwijdering

Lichte buiging van de veer 6'' 8'' awhile het gereedschap kan snel olie uith verwijdersen.

Bagger met veerbak met 3 / 8 "veren

1. Zorg voor een correcte houding om uw lichaamsbalans te behouden.

Let op:

Als er zich onverwachte situations voordoen, zorgt de juiste houding ervoor dat operator de machine en de veren veilig kan bedieren

1. Trek eenkleine veer uit de machine, zodate er een halve cirkelvormige bo ontstaat tussen de pijp en de machine.
2. Zet de schakelaar in de CW-positie. Let op: de machine draait, maar de draait nicht.
3. Druk met de handschoen op het bovenste deel van de boogveer, trek

vervolgens de koppelingshendel maar beneden en houd de juiste klemkracht a. De veer begint te draaien en zar gemakkelijk de pijp ingaan.

1. Laat de koppeling los en trek de veer eruit, druk op de koppelingshendel Duw de veer langzaam en constant met uw handen in de buis. Herhaal bovenstaande stappen totdat u de verstopping voelt.

Let op:

Plaats de veerhand zo zich可能导致 bij de inlaat van de buis om te voork de veer gaat draaien.

1. Beweeg de veer Been en weeR om de verstopping te verwijderen. De sna waarmee de veer maar voren komt, hangt af van de mate van verstopping e aard van de verstopping. Ga waarom langzaam vooruit.

2. Als de veer gegen de blokkade aanbotst en moeite heeft,That dan onmidde koppelingshendel los om de veerrotatie te stoppen en duw de veer vervollangzaam wee in het bloc.Herhaal de bovenstaande stappen totdat de blokkis opgeheven.

3. Als de veer vastzit in het bloc, maar dan onmiddelijk de koppelingshendel zet de schakelaar van de machine in de UIT-stand. Wanner de machine vo stilstaat, zet u de schakelaar in de tegengestelde richting en drukt u de koppelingshendel� aan beneden. Wanner het gereedschap of de kabel het bloc verlaat, maar u onmiddelijk de koppelingshendel los, zet u de machine in de UIT-stand en zet u de schakelaar van de machine in de CW-stand voor nor gebruik.

4. Nadat de verstopping is weggebaggerd, worden de gebruiker geadviseerd de leiding door te spoelen met schoon water en stap 7 meerere malen te her om de leiding volledig weg te baggeren.

Let op:

De veer zit Niet vast in de kamer. Wanner de veer uit de kamer worden ge Houd de veer in de kamer vast om te voorkomen dat deze in de pijp valt veer met de hand terug in de kamer.

1. Als de veer uit de pijp is getrokken, zet u de schakelknop van de mach CW-versnelling, drukt u op de koppelingshendel en verwijdert u voorzichtig de kabel.

2. Laat de koppelingshendel los en duw de uitgetrokken veer met de hand i romp en terug maar heteerhuis.

3. Laat de koppelingshendel los voordat de veer vollediguit de pijp is.

4. Zet de schakelknop van de machine in de UIT-stand.
5. Trek de resterende veren uit de pijp en duw ze in de romp.

Speciale uitleg:

Omgeekerde werkinq:

De machineschakelaar staat in de linksom-stand, wat schade aan de veer kanveroorzaken. Deze handeling worden alleen gebruikt om de gereedschappen enveren uit het blok te halen. Wanneer het gereedschap en de veer uit het blaat u onmiddelijk de koppelingshendel los, zet u de machineschakelaar in de UIT-stand en zet u de machineschakelaar in de rechtsom-stand voor normale Working.

Onderhoudsrichtlijn:

Controller voordat u onderhoud aan de machineuitvoert of de stekkeruit het stopcontact is gehald. Draag.altijd een veiligheidsbril en machinehandschoener tijdens onderhoudswerkzaamheden.

Lenteonderhoud:

Spoel de buis na elke reiniging met schoon water. Breng, nadat de veer drc RIDGID roestwerend middel aan om roestvorming op de veer te voorkomen esmeer de verbinding van de veer en de opening van de pen.

Het lichaam schoon

Het apparaat kan worden schoongemaaakt met heet zeepsop, maar zorg ervood dat er geen water in de motor of andere elektrische onderdelen komt. Zorg dat het apparaat volledig droog is en sluit het dan pas aan voor gebruik.

IJZERVERBINDING:

Bij dagelijkke gebruik dient de machine wekelijks gesmeerd te worden. Bij een gebruiks Frequentie dient de smering eenmaal per maand te gebeuren. Bij langdurige stilstand dient de machine voor gebruik gesmeerd te worden met druppelolie. Smeermethode: gebruik een met smeerolie gemulde oliekan, smeer het transmissiedeel; smeer de smeerolie tussen de verbinding en de verbinding tussen het lager en de koppeling minstens eenmaal peraar (een professione

onderhoudsmonteur dient de afldichting te verwijderen). (Let op: het is ten strengste verboden om smeerolie aan te brengen aan de binnenkant van de koppelingsplaat, anders werkt de veerslip nicht maar behoren.) (Brandstoffevoerdelen zoals weergegeven in de afbeelding)

Bevestig de bevestiging aan de kop van de kabel door het lipje in de gleuf duwen met de meegeleverde pensleutel (K), zoals afgebeeld. (De vier korte kabels worden opdezelfde manier met elkaar verbonden via de gleuven en I Raadpleeg indien nodig stap 6 in Bediening hieronder voor informatatie over he loskoppelen van zo'n lipje van de bijbehorende gleuf.)

Elke machine is uitgerust met een ander mes, en het daadwerkelijk ontvangen fysieme product prevaleert.

Operatie

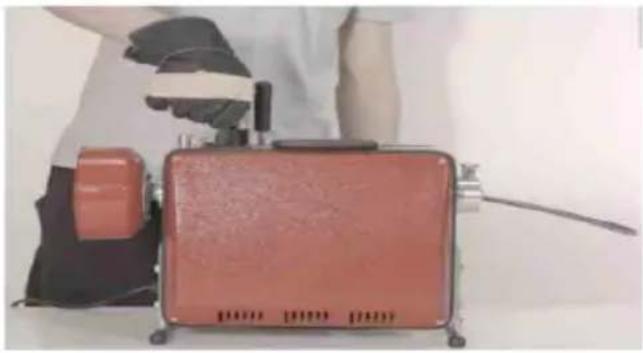

Sluit het apparaat aan en selecteer de draairichting van de kabel met de bedieningsknop bovenaan. Als u deze knop—helemaal met de klok mee draait, draait de kabel met de klok mee en als u hem—helemaal gegen de klok in draait de kabel gegen de klok in.

1. Druk de koppelingshendel in en de kabel zou要去en beginnen te draaiende hendel vasthouden en trek de kabel uit de uitgang van de machine.

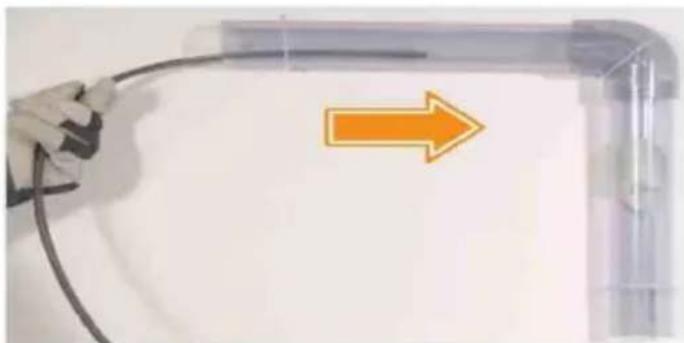

1. Voer de draaiende kabel voorzichtig in uw afvoer en oefen verrolgens cordruk uit terwijl u de kabel door de pijpleiding. Wees voorzichtig en forceer dit Niet, aangezien dit schade aan de pijpleiding kan veroorzaken. pijpleiding.

Als u de afvoerslang van 20 meter gebruikt,kest u de automatische toevoerl boven de machine draaien verlaat volledig met de klok mee,activeer de automatische voorwaartse beweging van deze kabel om vrij te besparen en poging.

Zonder trommel zal deze kabel nicht stoppen met draaien zolangdez automatising het risico loopt in uw afvoer te vallen en de verstope verergeren. Let tijdens gebruik goed op de status van de kabel.

de koppelingshendel los om de automatische beweging te stoppen zodia u m dat de kabel bijna leeg is.

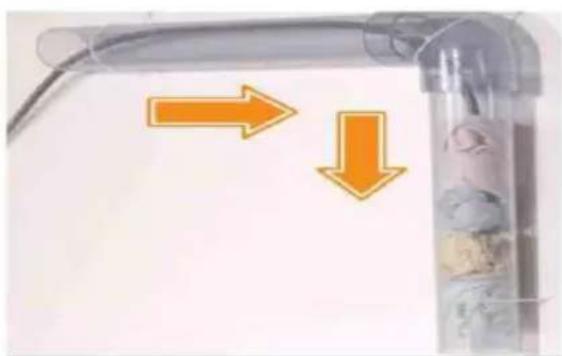

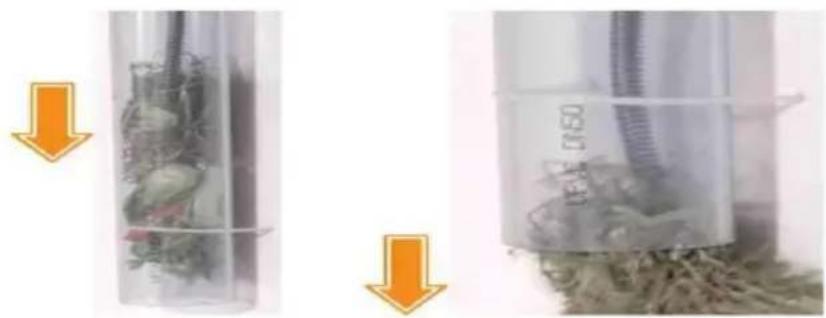

1. Naarmate de draaiende kabel verder beweegt, za alles de verstopping of vuil dat de blokkadeveroorzaakt, losmaken en losmaken. Als u onderstand ondvindt, beweeg de kabel dan voorzichtig heten en weer of draai de draairichting om totdat alles door de verstopping heten werkt.

NIET met de hand aan de kabel tijdens de automatische toevoer. D de bedieningsknop gegen de klok in maar de middelste stand om de automatische beweging te stoppen voordat u eraan trekt verwijl u handbescherming draagt.

In ernstige gevalen moet u de verstopping möglichk oppakken met behulp var draaiende kabel. Vervolgens moet u de verstoppinguit de afvoer trekken doo kabel terug te trekken en de rotatie te behouden.

1. Wanner u de verstopping wilt verhelpen, trekt u de kabel geleidelijk teru de afvoer en blijft u deze draaien, zodate eventuel Achtergeberleen vuil kan w

opgevangen. Zodra de kabel volledig is teruggetrokken, LAST u de koppelingshendel los om de rotatie te stoppen en draait u de rotatieknop toenaar de middelste stand om het apparaat UIT te schakelen.

Als u de automatische invoer voor de lange kabel gebruikt, draait u de automatische invoerknop volledig gegen de klok in om de kabel in te trekken. de knop cervolgens terug maar de middenpositie om te stoppen als ukaar 18. Trek de kabel uit de ingang van de machine en trek de vergrendelingsbo van de ingang omhoog om de trommel eventueel eerst los te makeen. Reinig kabel, de bevestiging (indien gebruikt) en alle verontreinigde onderdelen van dm machine grondig. Plaats de beschemkap terug op de ingang als deze al verwijderd is.

Om het hulpstuk van de lange kabel te verwijderen, steekt u de pensleutel i gat aan de onderkant, wrikt u de kop van de kabel los en schuift u deze het hulpstuk.

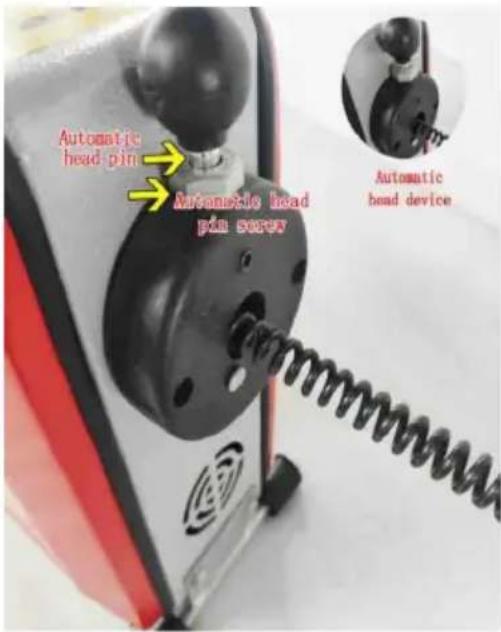

GQ-150 GEUPGRADED VOLAUTOMATISCH

Veerflexible assen van 16 mm en 22 mm können

automatisch vooruit en weiteruit bewegen

Principe: De automatische koppen zit vast in

de opening van de veer en drukt op de

koppeling om vooruit en blijert te

bewegen (let op de mate van

moet deze worden aangepast De schroef onder de pen is voldoende.

ONDERHOUDSINSTRUCTIES

Pin	Pin maar beneden, 16 mm zachte as kan automatisk vooruit ofchteruit, mannelijke en vrouwelijkke kopinterface, de pin要去 in een verhoogde staat z kan Niet automatisch vooruit ofchteruit
	De druk要去 worden uitgeoefend totdat de veer de druk Niet met kracht�akbeneden. Als de veer ni machine kan draaien,That dan de koppeling los. Alveer vastzit in de pijpleiding en kan Niet worden vaaat de koppeling los,rijd alleruit voordat u vooru en ontstop de pijpleiding heb en weer
	Mannelijkke en vrouwelijkke hoofdinterface
	Het gedeelte met een strakteeer kan nicht vooruit bewegen en automatisch hinteruit. De pen要去 omhoog worden getild en alleen de openings in de veer konnen automatisch en darüberuit bewegen.
	Bij gebruik要去 de zichte schacht in de kalebas worden getrokken,;bagger de pijpleiding,de 10 mm zichte schacht kan alleen handmatig worden bedien kan Niet automatisch Been en weeer worden bewoge
	Bij het installereren en gebruiken van de 10 mm za schacht in de kalebas要去 de witte beschemkap verwijderd

ONDERHOUD EN SERVICE

Mochten er zich problemen met de reparatie voordoen, ook al staanDEXe hierboven Niet vermeld, stuur het gereedschap dan onmiddelijk ter reparatie n een professioneel reparatiecentrum.

Gebruik bij het repareren van de machine de voorgeschreven onderdelen. Het gebruik van Niet-goedgekeurde onderdelen kan schade aan de machine of andernstige ongevallen veroorzaken.

Als u vragen heb't over het gebruik en de werkking van de gereedschappen, contact opnemen met de klantenservice van de website.

Vraag	Reden	Behandelingsmethode
Er kommt rook van in condensator doos wonneer aangesloten op de voeding	Condensator schade	Condensatoren verrangen
Stroom aan, motor do	Beschadigde schakelaar	Ga waar een
het nicht beginn	of losse draad op de schakelaar, beschadigde condensator.of beschadigd motor	professional reparatiewerkplaats voor reparations
De motor werkkt alleen op=eén omwenteling, terwijl de andere revolutie is geen wooR	De conversieschakelaar is defect of de Motor defect.	Gaaar een professional reparatiewerkplaats voor reparations
Sluit de stroom aan aanbod en de lekkage beschchermer trips	Beschadigd netsnoer	Het netsnoer verwanger
	Motor kortgesloten door vocht	Gaaar een professional reparatiewerkplaats voor reparations
	Beschadigde schakelaar	Wisselschakelaar
	Beschadigd stopcontact	Stroom verwangen stopcontacten
Sluit de stroom aan e druk op de koppeling hendel, maar de moto draait en de veer dra net	7 5 type: slijtage of ro op de tandwielen transmissiedeel; Type 100: Riem dragen of poelie slijtage, motorpoelie sleutel Niet geinstalleerd of verroest transmissiedeel	Gaaar een professional reparatiewerkplaats voor reparations
Veerklem nicht strak	De koppeling is beschadigd of er is smeerolie op de binnenwand van de	Ga voor reparations naa een professionele reparatiewerkplaats
	koppelingslager, of de versnelling mouwtanden zichn versleten
Koppelingshendel draait 360 graden	De eindveer van de koppelingsheugel is losgemaakt, of de schroefveer in de koppeling is kapot	Ga voor reparaties naa een professionele reparatiewerkplaats
De koppelingshendel kan nicht worden ingedrukt omlaag	Roest op het transmissiegedeelte	Ga voor reparaties naa een professionele reparatiewerkplaats
De koppeling intrappen hendel produert een klikkend geluid	Druklager beschadigd	Ga voor reparaties naa een professionele reparatiewerkplaats

Fabrikant: Shanghaiuxinmuyeyouxianggsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geimporteerd maar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Geimporteerd maar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP
