GQ100D - Rengöringsmaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Rengöringsmaskin / avloppsrensare
Märke	Vevor
Modell	GQ100D
Strömförsörjning	220-240 V AC, 50 Hz
Motoreffekt	500 W
Motorvarvtal	1400 rpm
Fjäderhastighet	410-500 rpm (med handtag intryckt)
Maximal rengöringslängd	25,4 m
Fjäderdiameter	9,5 mm
Kompatibelt rördiameter	50-200 mm (med lämpliga fjädrar)
Ingående fjädrar	16 mm fjäder, 12 mm mjuk fjäder
Ingående skärhuvuden	Flexibel olivborr, rak olivborr, återvunnen spiralborr, spiralformad tandfräs, typ C-fräs, fyrkantig tandfräs, pelletskärverktyg
Ingående tillbehör	Läderhandskar, PVC-handskar, demonteringsnyckel, fjäderbehållare
Nettovikt	Cirka 16 kg
Mått (L x B x H)	Cirka 60 x 40 x 40 cm
Motortyp	Universell reversibel motor
Backfunktion	Ja, för att lossa huvudet
Koppling	Manuell kopplingshandtag
Säkerhetsskydd	Jordning, överbelastningsskydd (via brytare)
Underhåll	Rengöring med tvålvatten, regelbunden smörjning
Garanti	2 år (enligt återförsäljare)

Vanliga frågor - GQ100D Vevor

Hur använder man Vevor GQ100D rengöringsmaskinen på ett säkert sätt?

Bär alltid medföljande skyddsglasögon och skyddshandskar. Se till att arbetsmiljön är torr och väl upplyst. Bär inte lösa kläder och håll håret borta från rörliga delar. Kontrollera att maskinen är urkopplad vid inställningar och underhåll.

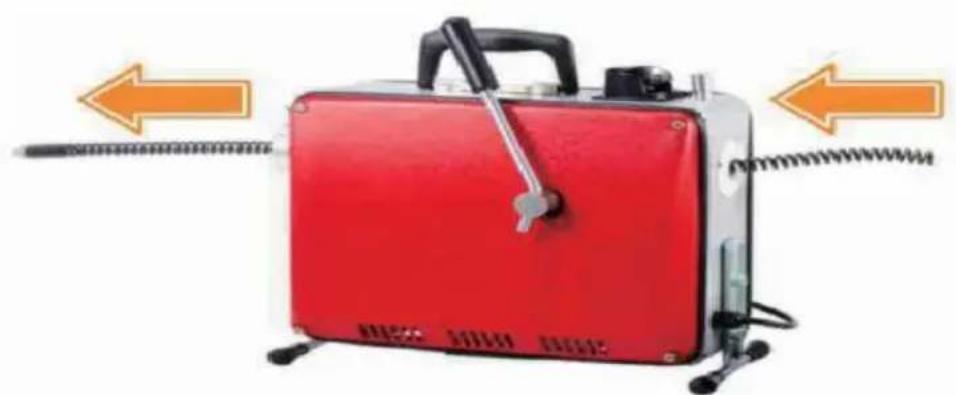

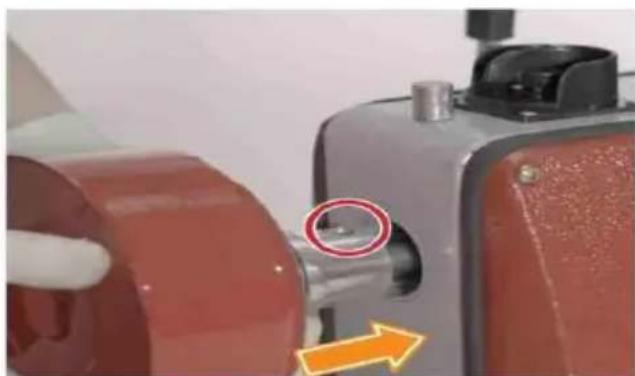

Vilken procedur gäller för att sätta in fjädern i maskinen?

Ta bort fjädern från fjäderbehållaren med demonteringsnyckeln. Skjut fjäderns förälderände framifrån av maskinen in i huset och låt cirka 30 cm sticka ut. Se till att strömbrytaren är i OFF-läge under denna operation.

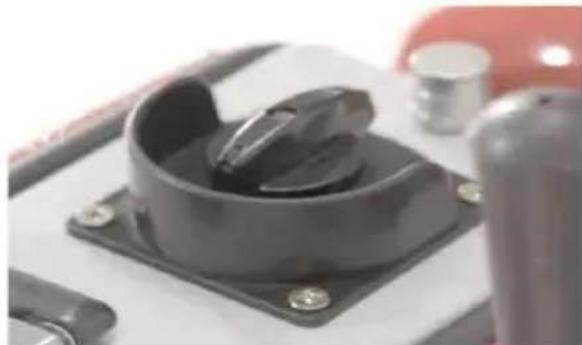

Hur vänder man fjäderns rotationsriktning?

Använd styrknappen på toppen av maskinen. Vrid den helt moturs för omvänd rotation (REV). Denna funktion är användbar för att lossa skärhuvudet eller fjädern från en blockering.

Vad gör man om fjädern fastnar i röret?

Släpp omedelbart kopplingshandtaget och ställ strömbrytaren på OFF. När maskinen har stannat, sätt strömbrytaren i moturs läge (REV) och tryck på kopplingen för att dra tillbaka fjädern. Så snart fjädern är fri, sätt tillbaka strömbrytaren i medurs läge (CW) för att fortsätta.

Hur underhåller man maskinen efter användning?

Rengör fjädern och skärhuvudena med rent vatten för att ta bort skräp. Torka dem och applicera rostskyddsolja (typ RIDGID) på fjädern. Smörj tätningar och sprintar. Rengör maskinhöljet med tvålvatten utan att låta fukt tränga in i motorn.

Vilka typer av rör kan rensas med GQ100D?

Maskinen är lämplig för rör med innerdiameter på 50 till 200 mm, med en maximal rengöringslängd på 25,4 m. Den är anpassad för hushålls- och bostadsrör, inklusive böjar.

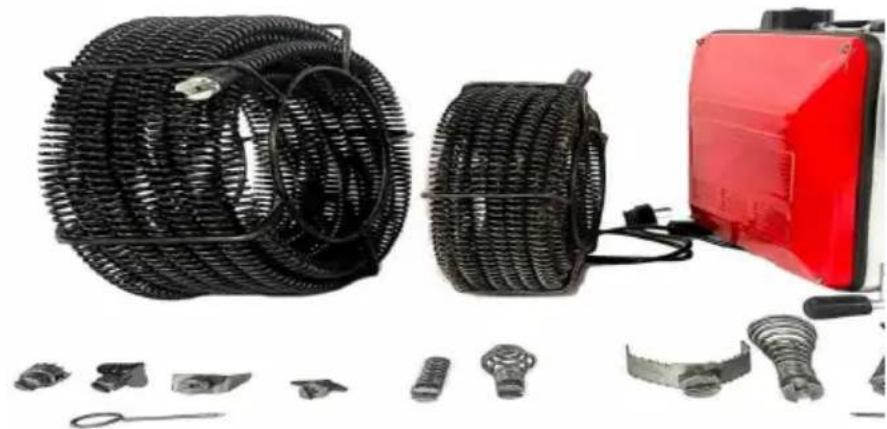

Vilka tillbehör ingår med modell GQ100D?

Förpackningen innehåller: en 16 mm fjäder, en 12 mm mjuk fjäder, flera skärhuvuden (olivborr, tandfräs, etc.), en demonteringsnyckel, ett par läderhandskar och ett par PVC-handskar, samt en fjäderbehållare.

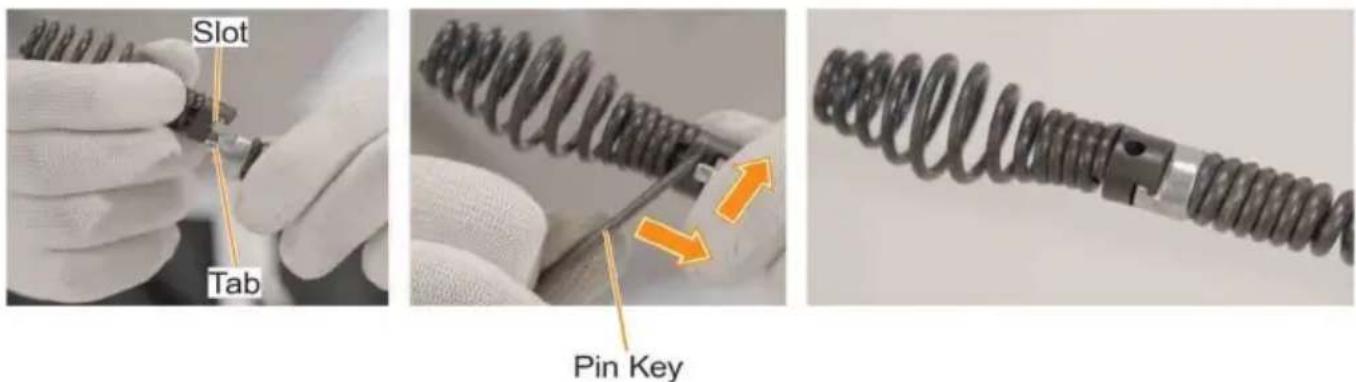

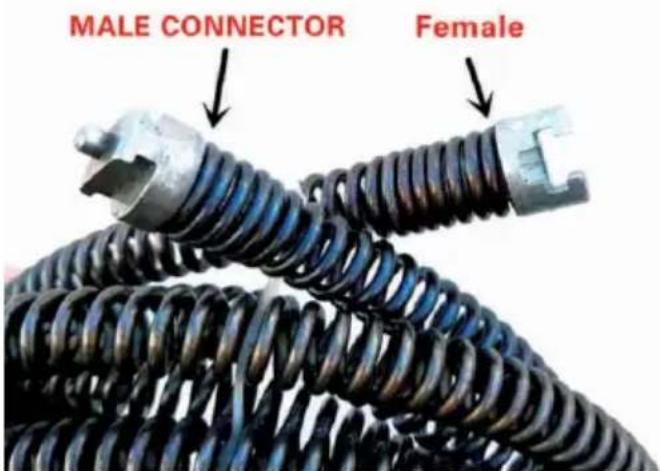

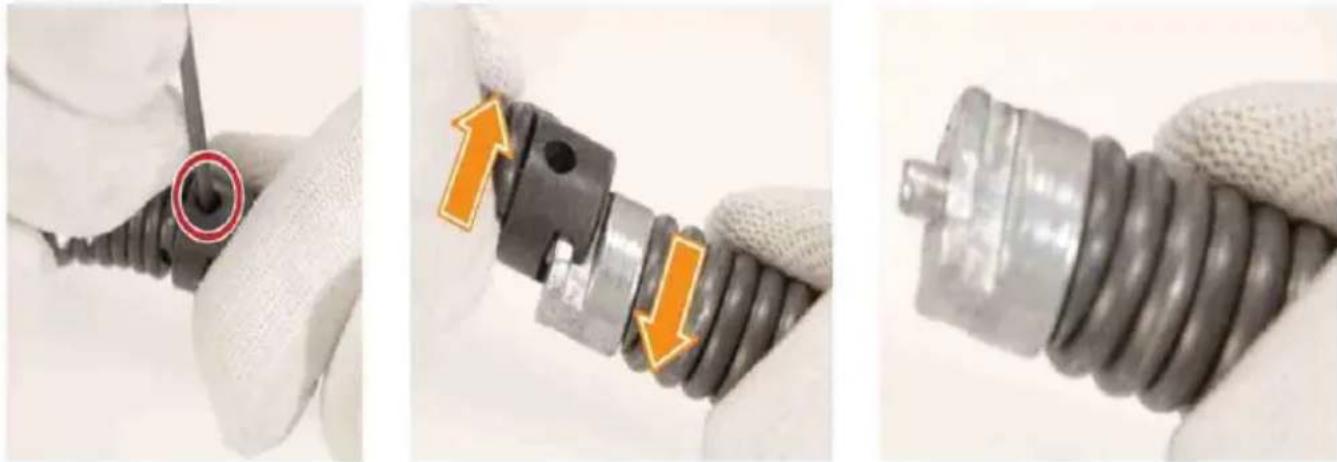

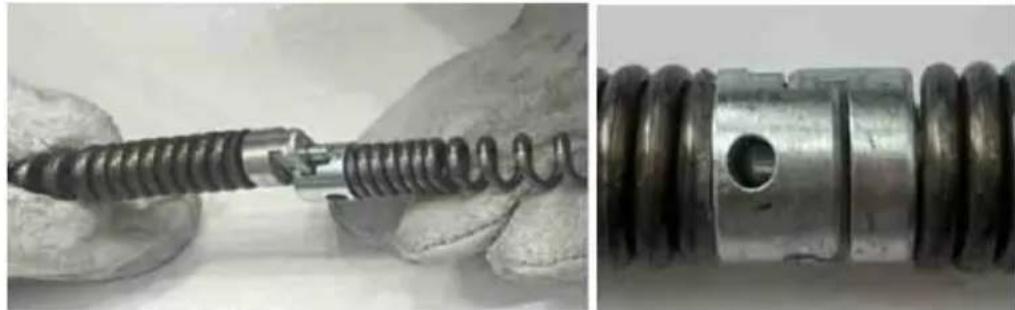

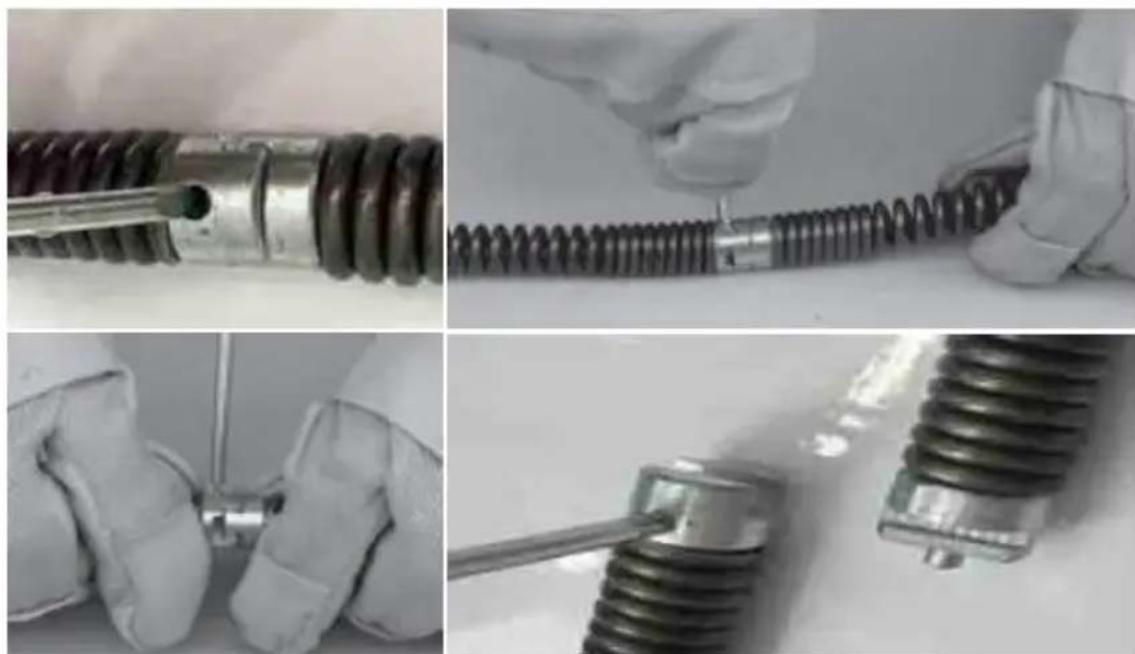

Hur ansluter man skärhuvudena till fjädern?

Rikta in skärhuvudets T-spår med den smala änden av fjäderkopplingen. Tryck bestämt tills den snäpper på plats. Kontrollera att anslutningen är säker. Använd demonteringsnyckeln för att ta bort huvudet vid behov.

Vilken är den elektriska effekten och vilken strömkälla krävs?

Maskinen är utrustad med en 500 W motor som fungerar med 220-240 V AC vid 50 Hz. Den måste anslutas till ett jordat uttag. Använd en lämplig förlängningssladd (minst 16 AWG för 30 m).

Vad gör man om rök kommer från kondensatorhöljet?

Detta indikerar en defekt kondensator. Koppla omedelbart bort maskinen från elnätet. Låt en professionell verkstad byta kondensator. Använd inte maskinen förrän problemet är löst.

BRUKSANVISNING GQ100D Vevor

Detta är originalinstruktionerna. Läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av användarmanualen. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

	Varning - För att minska risiken für skador@måste användare instruktsmanualen noggrant.
	Denna produit omfattas av bestämmelserna i EU-direktiv 2012/19/EG. Symbolen som visar en överstruken soptunna indikerar att produits kräver separat sophämtning inom Europeiska unionen. Detta gäller produits och alla tillbehör märkta medenna symbol. Produktter som ar märkta som sa fär inte kasseras med vanligt hushållsavfall,utan maste lämnen insamlingsplats for ätervinning av elektriska och elektronisk apparater.
Denna symbol indikerar att skyddsglasögon med skyddsplåtar ögonskyddsfunktioner alltid ske användas:när du använder ma:för att minska risiken:för ögonskador.
Denna symbol indikerar faran:för att:händer, fingrar eller andkroppsdelar fastnar i muddrangsmaskinens kabel.
Symbolen indikerar faran att bli inblandad i remmen och rem
Symbolen indikerar risken:för elektrisk stöt.

INSTRUKTIONER

Säkerhetsinstruktioner

Läs alla säkerhetsåtgärder och säkerhetsinstruktioner noggrant. Underlåtenhet att följa dessa säkerhetsinstruktioner kan leda till elektrisk stöt, brand eller allvarliga skador. Vänligen förvara dessa säkerhetsåtgärder och säkerhetsanvisningar ordentligt.

Säkerhetsåtgärder på arbetsplatsen

1. Håll arbetsplatsen ren och helt upplyst. Kaos och mörka miljöer orsakar säkerhetsolyckor. Brand bör förebyggas.
2. Använd inte elverktyg i farliga miljöer, såsom brandfarliga och explosiva vätskor, gaser eller damm. Elverktyg kan skapa gnistor som kan antända dammet eller gasen.
3. Håll obehörig personal (inklusive barn, åskådare, personer som inte är anställda etc.) borta från arbetsplatsen när du använder maskinen. Obehöriga störningar kan påverka din korrekta användning av verktyget.

Elsäkerhet

• Verktyg med jordningsskydd ska sättas in i uttag som följer

Verktyg med jordningsskydd ska anslutas till uttag som uppfyller gällande jordningsföreskrifter. Byt aldrig ut kontakten och använd inte någon annan adapter. Om du misstänker att uttaget saknar jordningsskydd bör du be en behörig elektriker att inspektera det. Om ett elektriskt fel uppstår ger jordningsskyddet ett mindre motstånd, vilket gör att strömmen kan gå direkt till jorden utan att passera genom operatören själv.

• Verktyg med jordningsskydd ska anslutas till uttag som uppfyller gällande jordningsföreskrifter. Byt aldrig ut kontakten och använd inte någon annan adapter. Om du misstänker att uttaget saknar jordningsskydd bör du be en behörig elektriker att inspektera det. Om ett elektriskt fel uppstår ger jordningsskyddet ett mindre motstånd, vilket gör att strömmen kan gå direkt till jorden utan att passera genom operatören själv.
• Utsätt inte elverktyg för regn och fuktighet, eftersom det ökar risken för elektriska stötar.
• Skada inte nätsladden på kopplingskortet. Använd inte nätsladden för att dra i elverktyget. Håll nätsladden borta från värme, olja, vassa kanter eller rörliga föremål. Skadad nätsladd eller kontakt med andra föremål ökar risken för elektriska stötar.
• Skada inte nätsladden på kopplingskortet. Använd inte nätsladden för att dra i elverktyget. Håll nätsladden borta från värme, olja, vassa kanter eller rörliga föremål. Skadad nätsladd eller kontakt med andra föremål ökar risken för elektriska stötar.

Personliga säkerhetsåtgärder

1. När du använder elverktyg, håll huvudet klart och var uppmärksam på det du gör. Använd inte elverktyg när du är trött eller påverkad av droger, alkohol eller droger. Oaktsam användning kan leda till allvarliga personskador eller olyckor.
2. Klä dig korrekt. Bär inte löst sittande kläder eller smycken. Håll kläder, handskar borta från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.
3. Starta inte maskinen av misstag, se till att strömbrytaren är avstängd innan du sätter i den i uttaget. Om fingrarna av misstag vidrör strömbrytaren i startläget när du bär ett elverktyg kan det leda till en säkerhetsolycka.
4. Alla justeringsverktyg, såsom skiftnycklar, bör rengöras innan maskinen

startas. Dessa verktyg är mycket farliga när de är involverade i maskinens rörliga delar, vilka lätt kan orsaka personskador.

1. Håll balansen och tappa inte balansen när du använder maskinen. Detta ger dig bättre kontroll i oväntade situationer.
2. Använd personlig skyddsutrustning korrekt och bär alltid skyddsglasögon. Personlig skyddsutrustning inkluderar dammasker, halkskyddande skyddsskor, hårda kuddar eller termiska skyddsanordningar. Korrekt användning av denna skyddsutrustning minskar risken för personskador.

Användning och underhåll av verktygen

1. Överanvänd inte verktygen och utför motsvarande arbete i enlighet med verktygens syfte. Ett rimligt val av verktyg för att slutföra arbetet i enlighet med dess avsedda syfte kommer att ge dubbelt så bra resultat med hälften så mycket ansträngning, och det är säkert.
2. Om maskinens strömbrytare inte fungerar korrekt, sluta använda maskinen. All utrustning vars strömbrytare inte fungerar är mycket farlig och måste repareras omedelbart.
3. Strömförsörjningen måste kopplas bort innan verktygen justeras, tillbehör byts ut eller förvaras. Dessa åtgärder kan förhindra risken för att verktyget startas av misstag.
4. Var noga med att inte förvara elverktyg oåtkomliga för personer, särskilt inte för barn. Elverktyg är mycket farliga för utbildade personer.
5. Underhåll verktygen noggrant för att säkerställa att huvudet och bladet är vassa. Korrekt underhåll och att hålla bladet vasst kan minska knutar och göra det lättare att kontrollera kablarna.
6. Kontrollera verktygen regelbundet för att se om de rörliga delarnas position inte är korrekt, om de är skadade eller om det finns andra skador som kan påverka verktygens normala användning. Om så är fallet, se till att reparera dem före användning. Många olyckor beror på felaktigt underhåll av verktygen.
7. Använd endast de rekommenderade tillbehören. Tillbehör som är lämpliga för ett verktyg kan vara farliga för ett annat.

• Maskinunderhållet måste utföras av personal som klarar tillverkarens

bedömning, annars kan en olycka inträffa.

• Följ noggrant instruktionerna i bruksanvisningen när du använder maskinen och byt ut de tillbehör som anges av tillverkaren. Annars kan det leda till elektriska stötar eller personskador.
• Stäng av alla strömanslutningar före underhållsarbete för att undvika elstötar och oavsiktlig start.

Det här avsnittet innehåller viktig säkerhetsinformation för detta verktyg. Läs säkerhetsinformationen noggrant innan du använder trummaskinen. Annars kan det orsaka elektriska stötar, brand eller allvarliga personskador. Var noga med att spara dessa säkerhetsinstruktioner!

Användningen av muddringsmaskinen är säker

1. Använd de tillhandahållna arbetshandskarna som slumpmässigt tillhandahålls och det är förbjudet att bära trasor eller bomullshandskar för att hålla i muddringsvajern, då det finns risk för att man involveras i muddringsvajern och orsakar skada.
2. Använd inte maskinen när remkåpan är borttagen. Fingrarna riskerar att fastna i remmen och remskivan.
3. Vrid inte muddringshuvudet när maskinen är igång. Det kan leda till för spänning på kabeln och vridmoment, knutar och till och med brott, vilket kan leda till allvarligare personskador.
4. Använd handen i handsken för att manövrera kabeln, så att handen kan känna kabelns rörelse, för att förhindra att kabeln vrids, knutar sig eller går av, och så vidare, för att undvika olyckor och personskador.
5. Maskinen är placerad två meter från rörinloppet. För stort avstånd kan orsaka att kablarna vrids och knyter sig.
6. Maskinen är konstruerad för att användas av en enda person, och operatören kan styra fotpedalen och stålvajern ensam. När muddringshuvudet slutar rotera, stoppa maskinen för att förhindra att vajern vrids, knyter sig och till och med skadas, för att undvika personskador och olyckor.
7. Backa inte maskinen om det inte uttryckligen anges i manualen. En sådan åtgärd kan skada kablarna och används vanligtvis för att ta bort huvudet. Fri blockeringen.
8. Rör inte vid den löpande vajertrumman och styrröret med händerna. Om

maskinen stannar ska handen inte in i trumman. Annars kommer handen att skäras av de roterande delarna.

1. Bär inte löst sittande kläder eller halsband med smycken för att hålla kläderna borta från rörliga delar. Lösa kläder, halsband med smycken och hår kan fastna i roterande delar och orsaka fara.
2. Använd lämplig personlig skyddsutrustning när du använder muddringsmaskinen. Avlopp innehåller vanligtvis många skadliga ämnen som är skadliga för människors kroppar. Lämplig personlig skyddsutrustning inkluderar skyddsglasögon, skyddshandskar och annan säkerhetsutrustning, såsom masker, gummihandskar, skyddshandskar, filter, stålhuvudstövlar etc.
3. Upprätthåll personlig hygien, tvätta händer och andra kroppsdelar med tvålvatten och ät eller drick inte under muddringsarbetet för att undvika inandning av giftiga ämnen.
4. Använd inte maskinen i vattnet eller i vatten, det ökar risken för elektriska stötar.
5. Att muddra rör som matchar maskinens arbetskapacitet, enligt driftsspecifikationerna. All annan användning av maskinen ökar risken för farliga olyckor.

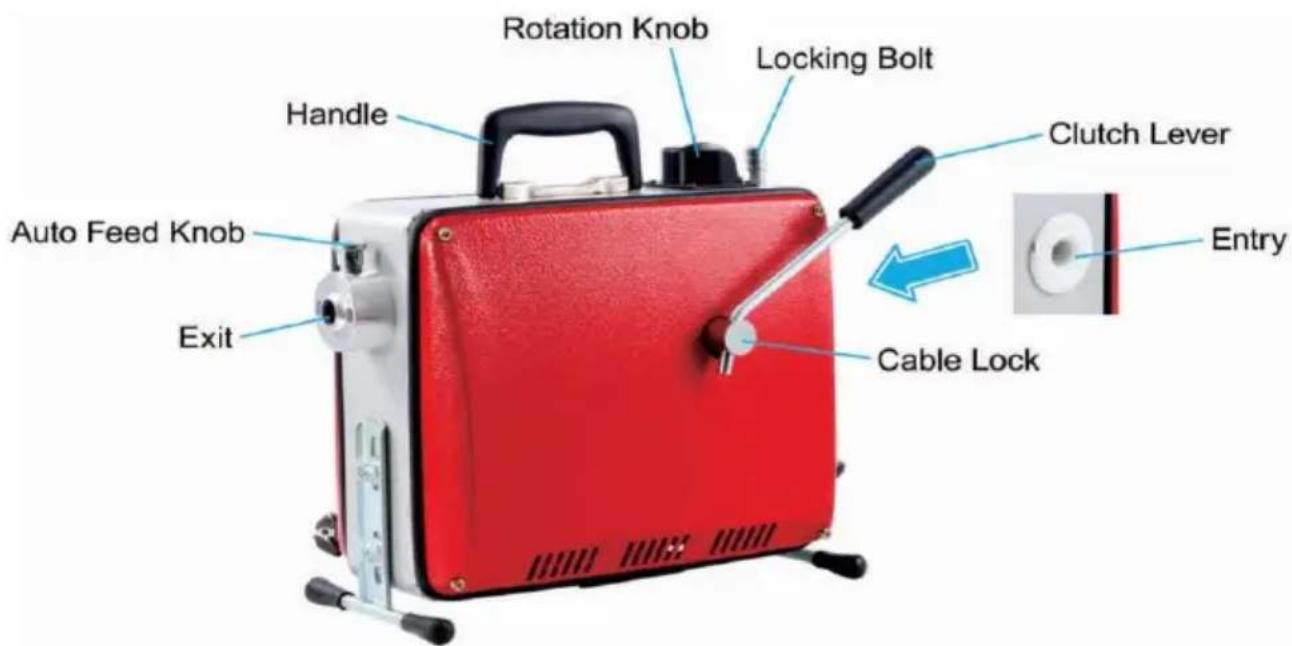

Produktöversikt, tekniska parametrar och standardkonfiguration

Produktöversikt

Lämplig för att rensa olika typer av blockerade rör inomhus och utomhus med en innerdiameter på 50-200 mm.

• Kan användas med fjädrar i storlekarna Φ 10 mm och Φ 16 mm.
• Med ett mjukt skaft på Φ 10 mm kan rörledningar med en innerdiameter på 110 mm och en rengöringslängd på upp till 5 m rengöras, särskilt komplexa rörledningar med små diametrar eller återflödesböjar.
• Med hjälp av en avtagbar, segmenterad, spiralformad, elastisk, flexibel axel på Φ 16 mm, som kan rengöra rörledningar med en diameter på 50-200 mm, kan den flexibla axeln godtyckligt förlängas och anslutas, c

Rengöringslängden kan uppgå till 33,9 m.

Tryck på handtaget så kan fjäderhastigheten nå 410-500 varv/min. Släpp handtaget och fjädern slutar rotera.

Olika spiralelastiska flexibla axlar används för att rensa rörledningar, vilka alla matas manuellt med fjädrar.

Den reversibla elmotorn är kopplad till en kontinuerligt driven koppling, vilket gör att maskinen kan reagera snabbt i alla situationer.

Rörkapacitet: varierar beroende på kabeln

GQ-100A	390W Rengöringslängd:24,5 m	Fjädra diameter	9,5 mm	Motsvarande rörledningsstorik	50-75 mm
		Grännsnittbladstorlek	16 mm fjäder +mmgränsnittsblad +12 mm mjuk fjäd		75-110 mm
		Olive ar en spiralborr * 1 Rak spiralborr * 1J-typskärare * 1 Spiralrännad skärare * 1Fyrkantig tandad skärborr * 1Skovelskärare * 1 Demoneringsnyckel * 1
GQ-100B	450W Rengöringslängd:25,4 m	Fjädra diameter	9,5 mm	Motsvarande rörledningsstorik	50-75 mm
		Grässnittbladstorlek	16 mm fjäder +mmgränsnittsblad +12 mm mjuk fjäd		75-110 mm
		Olive ar en spiralborr * 1 Rak spiralborr * 1C-typ skärare * 1 Spiralräddad skärare * 1Fyrkantig tandad skärborr * 1Skovelskärare * 1 Demoneringsnyckel * 1
GQ-		Fjädra	9,5 mm	Motsvarande	50-75
100C	500W Rengöringsländg: 45,4 m	diameter		rörledningsstorl ek	mm
		Gränsnitt bladstorl ek	16 mm fjäder + mm gränsnittsblad + 12 mm mjuk fjäd		75-110 mm
		Oliveär en spiralborr * 1 Rak spiralborr * 1 C-type skärare * 1 Spiralräddad skärare * 1 Fyrkantig tandad skärborr * 1 Skovelskärare * 1 Demoneringsnyckel * 1
GQ-100D	500W Rengöringsländg: 25,4 m	Fjädra diameter	9,5 mm	Motsvarande rörledningsstorl ek	50-75 mm
		Gränsnitt bladstorl ek	16 mm fjäder + mm gränsnittsblad + 12 mm mjuk fjäd		75-110 mm
		Flexibel olivborr * 1 Olivborr * 1 Återvunnen spiralborr * 1 S rak spiralborr * 1 S spiralsågad skärare * 1 C-type fräs * 1 Fyrkantig tandad fräs * 1 S skopfräs * 1 Demoneringsnyckel * 1
GQ-150	850W Rengöringsländg: 33,9 m	Fjädra diameter	9,5 mm	Motsvarande rörledningsstorl ek	50-75 mm
		Gränsnitt bladstorl ek	16MM fjäder + 16MM gränsnittsblad + 12 mm mjuk fjäd		75-110 mm
			22 mm fjäder + mm gränsnittsblad + 12 mm mjuk fjäd		100-200 mm
	Olivformad spiralborr * 1 Rak spiralborr * 2 J-formad skärare * 1 S spiralformad tandad skära Fyrasidigt tandad skärare * 2 S skyffelskärare * 2 Demoneringsnyckel * 2 Hornformad spiralborr * 1 U-formad skärare * 1

	Olivformat blad Används För att rensa dive blockeringar och rörledningsböjar, olja och fe Fungerar bra.		Spiralräfflat huvud Används För att ta bort blockeringar som träd, röttter, skråp eller fett fr rörledningar.
	Skovelblad Skovellänande rengöring av fett på rörledningsväggar, används För att avlågsna kvarvarande olja inuti rörledningar.		Oljeskärblad Används För att rengörafett från avfallsutrustning aller rörledningsväggar
	Fyrtandad skärklinga Används För att rengörablockeringar orsakade av hördnande eller klumpende inuti rörledningar.		Rak spiralblad Används För att upptäck och ätgårdablockeringar aller samla in prover ablockeringar i rörledninga
	Fjäderfack Montera 3/8" fjäder		Läderhandskar PVC-handskar Skydda hönderna franskador (handskarna kan väljas i olika färger)

64. Rak krokspiralborr 65. Rak spiralborr 66. Dubbel olivhuvudspiralborr 67. Olivformad spiralborr 68. Spiralrännad skärare 69. U-formad skärare 70. fyrbladig tandad skärare 71. Skovelskärare 72. demonteringsnyckel
Set med 6 stycken 22 mm fjäderspecifika skärhuvuden
Diameter 65mm 4 Diameter 65mm 3 Diameter 70mm 4 Diameter 65mm 3 Diameter 70mm 4 Diameter 65mm 3 Diameter 70mm 4 Diameter 65mm 3 Diameter 70mm 4 Diameter 65mm 3 Diameter 70mm 4 Diameter 65mm 3 Diameter 70mm 4 Diameter 65mm 3 Diameter 70mm 4 Diameter 65mm 3 Diameter 70mm	43. Olivformad spiralborr 44. rak spiralborr 45. U-formad skärare 46. spade-liknande skärare 47. Fyrbladig tandad skärborr 48. Demontera nyckeln

MOTOR:

Typ.....AC220V-240V/50Hz, inverterad universalfasad växelströmsmotor.

Motorvarvtal 1400 r/min

Standardkonfiguration (baserat på den faktiska mottagna produkten)

1. Operationshandskar 1 par
2. Set med fjäderbehållare med 3/8 tums fjäder
3. Renshuvud 1 set

TILLÄMPAT OMRÅDE

Muddringsmaskinen av motsvarande storlek kan användas för att muddra rör av motsvarande storlek. Om rörledningens design, konstruktion och installation är korrekt och blockeringen inte är särskilt allvarlig, fungerar den effektivt och skadar inte maskinen. Det rekommenderas att använda rörendoskopet för att undersöka

blockeringen inuti röret innan muddring, och sedan använda muddringsmaskiner för att muddra. Muddringsmaskinen kan inte muddra alla blockeringar.

MASKININSPEKTION

Innan du använder maskinen, följ följande steg för att kontrollera maskinen för att undvika onödiga olyckor, såsom elektriska stötar, kabeldeformation, kabelbrott och så vidare.

Använd alltid skyddsglasögon, handskar och annan lämplig skyddsutrustning, såsom kemikalieskydd, skyddshandskar etc.

1. Kontrollera handskarna till muddringsmaskinen för att bekräfta att det inte finns några skador, slitage eller lösa delar, annars kan dessa delar lätt ingripa i fjädern och orsaka fara. Handskarna skyddar handen från roterande kablar. Om handskarna är skadade, slitna eller lösa, byt ut dem mot nya lederhandskar innan muddringsmaskinen kan användas.

Rengör maskinen med handskar - läder, PVC-material

1. Kontrollera att kablar och kontakter är i gott skick. Om det finns några skador, byt ut de intakta kablarna och kontakterna innan de kan användas igen.
2. Kontrollera att maskinens utseende är intakt, om det finns defekta delar eller andra faktorer som påverkar säkerheten. Bekräfta att maskinen kan användas i gott skick.
3. Rengör handtaget från fett och damm för att minska risken för olika faror och för att enkelt kunna styra maskinen.
4. Kontrollera om säkerhetsmärkningen på maskinen är fast och tydligt läsbar.

Använd inte maskinen utan säkerhetsmärkningen. (Säkerhetsmärkningen visas som på bilden).

OBS

1. Rengör skräp på huvudet och kabeln, kontrollera om fjädern är sliten eller skadad. Om fjädern är allvarligt deformerad eller sliten, sluta använda skrotet omedelbart; kontrollera stiftet på fjäderleden, om fjädern riskerar att falla ner i röret.
2. Kontrollera om muddringshuvudets kant är vass, annars är det nödvändigt att byta ut det vassa muddringshuvudet på muddringskanten. Om muddringshuvudet inte är vasst, kommer det att påverka muddringseffekten, vilket resulterar i fjäderförvrängning, kvistar och till och med brott.
3. Smörj maskinen enligt bruksanvisningen, vilket kan underlätta normal användning av maskinen och förlänga maskinens livslängd.

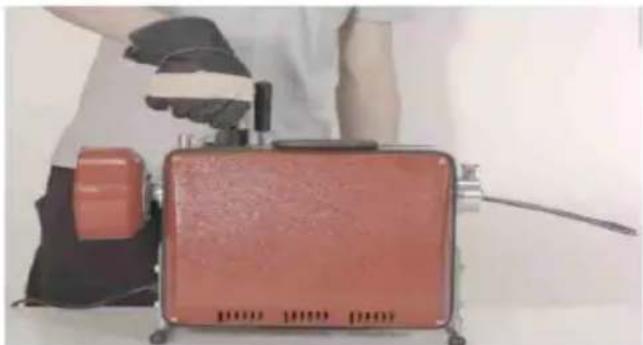

4. Testa maskinens prestanda: anslut till strömförsörjningen, ställ omkopplaren i växeln FOR och REV för att se om maskinen kan starta korrekt. Ställ omkopplaren i OFF-växeln, om maskinen kan sluta rotera. Om start och stopp fungerar normalt, bevisar det att maskinens elektriska del är normal. Ställ omkopplaren i OFF-växeln; ta ut fjädern ur fjäderbehållaren bortom flygkroppen, montera flygkroppen på rätt enligt bruksanvisningen, tryck ner kopplingshandtaget, dra i fjädern hårt, fjädern kan inte dras ut, släpp kopplingshandtagets handtag för att studsa snabbt; sätt kontakten, ställ omkopplaren i CW-läge, tryck ner kopplingshandtaget,

fjäderrotation, ställ omkopplaren i OFF-växeln.

Maskinen slutar snurra. Sätt sedan omkopplaren i REV-växeln, tryck ner kopplingshandtaget, fjädern roterar i motsatt riktning, och maskinen ger ifrån ett rent ljud. Visa att maskinen fungerar korrekt, annars är det problem med maskinen, behöver repareras.

BETALA UPPMÄRKSAMHET TILL:

En fjäder vars slitage eller skada, fjäderkopplingsstift inte kan studsa, kan orsaka allvarliga skador eller falla ner i röret under användning.

1. Arbetsplatsen bör uppfylla följande krav:
2. Full belysning, ingen brandfarlig och explosiv gas, vätska eller damm.
3. Arbetsområdet ska vara torrt och marken plan. Stöd inte upp maskinen i vattenområdet och operatören ska inte stå i vattnet.
4. Ett uttag med jordskydd.
5. Rengör området där kabeln passerar för att säkerställa att den inte skadas, såsom värmekällor, fett, vassa föremål eller andra rörliga föremål. Vägen från att bära maskinen till arbetsplatsen ska vara jämn.
6. Kontrollera det muddrade röret, om möjligt, hitta startpunkten, identifiera kröken, det fria avståndet, avståndet till huvudledningen och blockeringen, kemiska ämnen etc. Om det finns ett kemiskt ämne, för att förstå dess sammansättning och vidta säkerhetsåtgärder etc. Vid behov kan anläggningar som fågelbad tas bort, vilket kan hindra maskinens drift eller skada kablarna.
7. Välj lämplig muddringsutrustning:

Muddringsmaskinen kan inte muddra blockeringen av avloppsvattnets brunnsledning.

1. Se till att maskinen har kontrollerats.
2. Lägg vid behov skyddsmattor på marken eftersom muddringsarbetet är smutsigt.
3. Var vänlig och ta den vanliga vägen. Om du går uppför trapporna, var uppmärksam på att maskinen slirar och ta på dig lämpliga skyddsskor.
4. Maskinen är placerad två fot från ingången, för långt kan orsaka kabelförvängning och knutar. Om inte, kan den anslutas till inloppet med en lämplig storlek och kabeln dras genom förlängningsröret. Felaktiga kabelskyddsåtgärder kan orsaka kabelförvängning, knutar eller till och med allvarlig skada på operatören.
5. Använd ett förlängningsrör för att skydda stålkablarna
6. Muddra huvudvalet: det rätta valet är att rengöra röret med en ytterdiameter som är minst 2,5 cm mindre än rörets innerdiameter.
7. Åtkomst till strömförsörjningen, om kabellängden inte räcker till, analogt till en förlängningssladd.

BETALA UPPMÄRKSAMHET TILL:

För att undvika elektriska stötar eller brand, använd strikt olika förlängningssladdar som uppfyller följande krav.

Denna kabel måste ha en jordledning.

Vid utomhusanvändning måste en kabel med W- eller WA-märkning användas.

Denna kabel ska ha ett isoleringsskikt av tillräcklig tjocklek (16 AWG-100 fot).

Förberedande arbete före operationen:

1. Förberedelser före muddring av röret med 5/8 tums stålkablar:

(1) Kontrollera arbetsområdet: Med tillräcklig ljusstyrka.

Eluttag med jordning.

Torr och rymlig driftsmiljö, inget fett, vassa föremål och skador på kabeln.

Undvik att muddra rör i miljöer med brandfarliga vätskor, damm och ånga.

(2) Placera maskinen 30-60 cm från röringången, att för långt avstånd kan orsaka trådlindning.

(3) Se till att strömbrytaren är i AVSTÄNGT läge

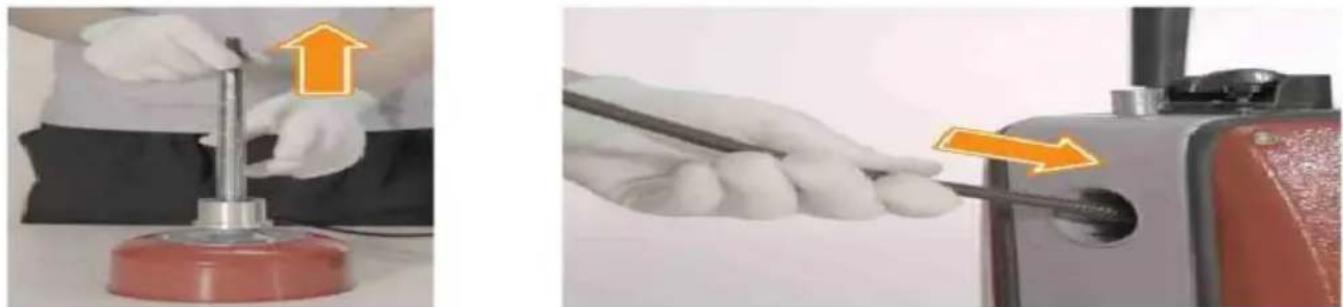

(4) Dra ut fjädern ur fjäderkorgen, ta ut nyckeln för.

Ta ut fjädern ur verktygssatsen, för in den i hålet i fjäderleden, tryck kraftigt på ledens anslutningsspärr och ta bort fjädern (som visas på bilden).

DEMONTERING

(5) Tryck in fjäderns moderände från maskinens framsida i flygkroppen och reservera 30 cm från maskinen. Var uppmärksam på: Endast fjädern kan tas bort från fjäderkorgen och tryckas in i flygkroppen. Denna tunna, fjäderbaserade, flexibla axel levereras med blad, så det finns inget behov av att installera blad.

(13) Välj lämpligt muddringshuvud, rikta in T-spåret på muddringshuvudets skär vid den smala änden av fjäderskarven, tryck hårt, se till att verktyget snabbt ansluts till fjäderskarven och kontrollera att skarven är ordentligt åtdragen (enligt bilden).

1. Använd en 3/8" fjäder för att muddra rörledningen före förberedelsearbetet.

DRIFT

1. Ta på dig de medföljande arbetshandskarna (L) och annan personlig skyddsutrustning som behövs för ditt arbete.
2. Rensa området runt avloppet du ska arbeta på och ta bort alla hinder för.

Säkerställ att det finns tillräckligt med utrymme för att arbeta bekvämt. Om tanken ovanför avloppet har för mycket vatten, pumpa ut vattnet med en pump för att avlägsna det så mycket som möjligt för att förhindra stänk under arbetet.

1. Stäng av vattentillförseln till ditt arbetsområde.
2. Placera avloppsrensaren (A) på en fast, plan och torr plats nära avloppet och en jordad strömkälla. För bästa resultat, begränsa åtkomsten till området med hjälp av lämpliga fysiska avspärrningar eller skyltar för att förhindra obehörig åtkomst och störningar.

EN FÖRSAMLING

Kopplingshandtag

1. För kopplingshandtagets (B) axel genom spåren på vajerlåset.
2. Vrid spaken och kontrollera att den sitter ordentligt fast i låset.
3. Tryck ner spaken och släpp den sedan, se till att låset vrids smidigt.

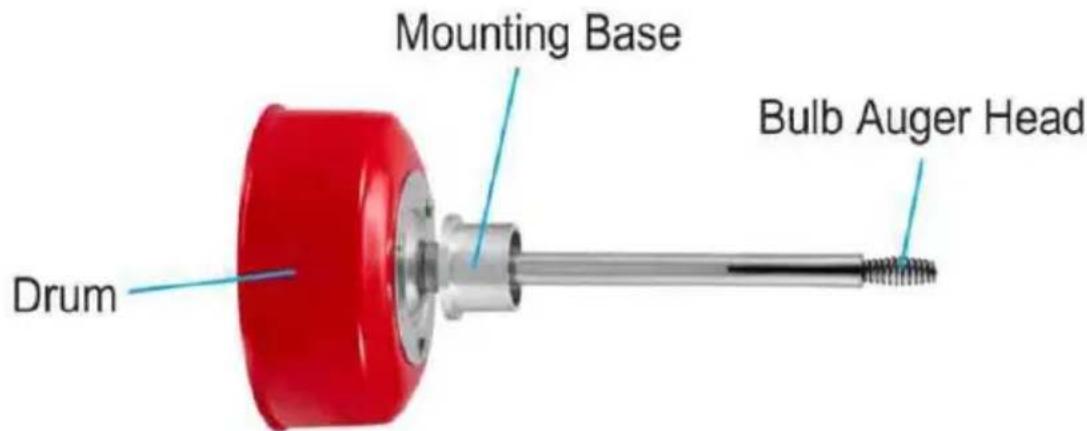

Bulb Auger-kabel med trumma

Denna kabel är 5 meter lång, vilket ger gott om räckvidd till de flesta rör i avloppssystem. Utrustad med ett skruvhuvud kan kabeln effektivt navigera genom böjar och kurvor och lossa skräp och smuts. Den medföljande trumman håller kabeln organiserad och trasselfri, vilket säkerställer hållbarhet när den används.

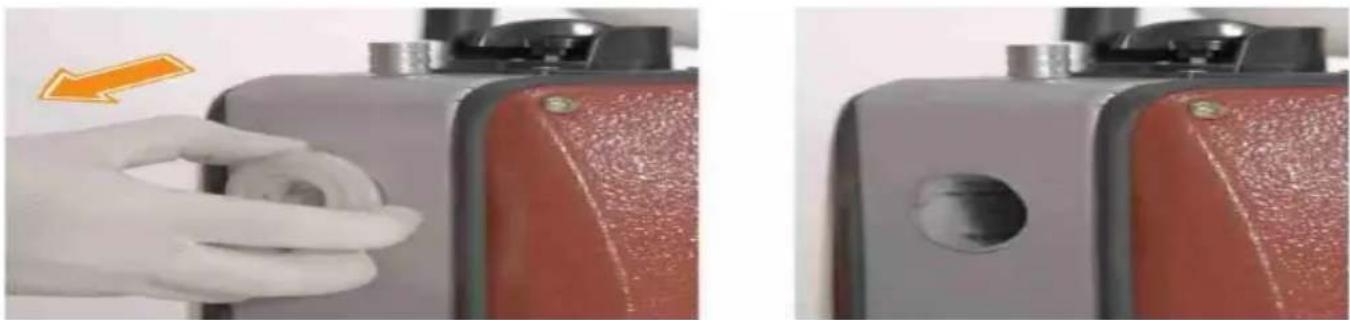

1. Bänd loss skyddskåpan runt maskinens ingång med en platt skruvmejsel (medföljer ej) eller något annat liknande verktyg och koppla sedan bort skyddet från ingången.

1. Dra ut kabeln ur trumman (C) och mata in kabeln i ingången tills den kommer ut ur utgången.

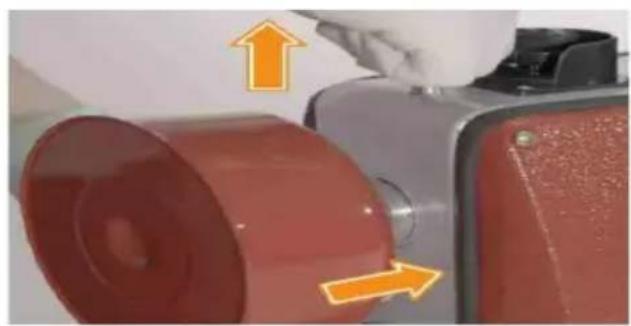

1. Montera trumman på ingången, så att monteringshålet är vänt uppåt som visas.

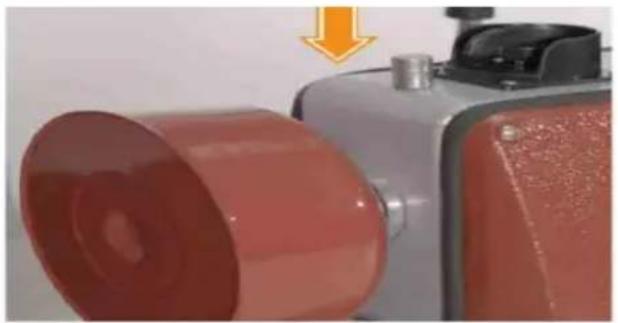

1. Lossa låsbulten ovanför ingången och tryck in hela trummans monteringsbas i ingången. Släpp bulten och låt den fästa i trummans monteringshål för att fästa trumman på maskinen.

Avloppsslangkabel

Denna kabel erbjuder längre räckvidd, idealisk för både bostads- och kommersiella avloppssystem. Den består av korta kablar och är kompatibel med olika skruvar och skärare, vilket möjliggör högre manövrerbarhet och anpassningsförmåga. När den ansluts till avloppsrensningsmaskinen kan kabeln automatiskt röra sig framåt och bakåt, vilket gör avloppsrensning till en snabb och effektiv uppgift. Utan trumma säkerställer denna kabel maximal flexibilitet och användarvänlighet.

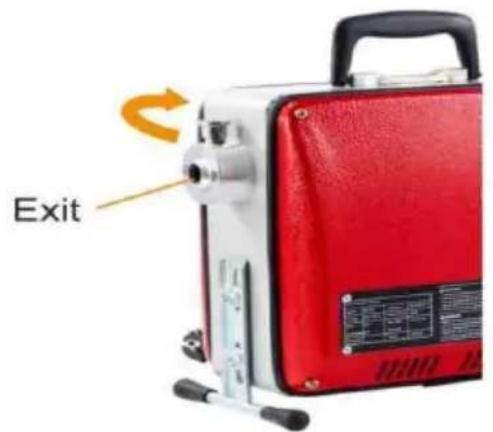

1. Dra ut spolen (D) och mata in kabeln direkt i maskinens ingång tills den kommer ut ur utgången som visas.

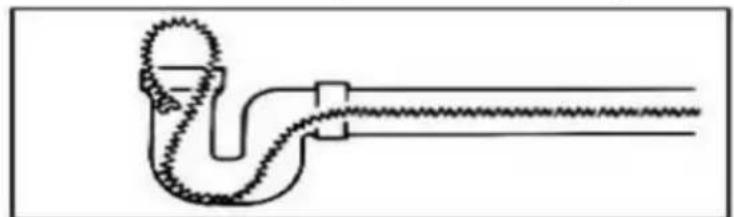

37. För att ansluta fjädern:

(1) När fjädern är helt utdragen ur huset och änden är frilagd, ställ maskinens strömbrytare i AV-läget. (9) Fjädern i röret är cirkelformad till en båge enligt följande diagram och fixera rörmynningen för att förhindra att fjädern i röret glider in i röret.

(3) När fjädern i röret är fixerad, ta bort en stålvajer från fjäderkorgen.

Änden av fjäderhuvudet förs in från maskinens framände och håll 30 cm fjäder utanför maskinen.

(4) Anslut med stålkablarna i röret.

38. Ta ut fjädern ur röret:

(1) Ställ maskinströmbrytaren i medursläge och tryck på kopplingshandtaget för att vrida fjädern. (2) Dra försiktigt ut fjädern ur röret med handskarna på. (3) När den dragna fjädern bildar en ring, släpp kopplingen och tryck in fjädern i maskinen; (4) När utloppsfjädern är exponerad utanför maskinen, släpp kopplingen, ställ omkopplaren i AV-läge och ta bort fjädern för att inte skada fjädern som är exponerad utanför maskinen och skada operatören; (5) När verktyget kommer ut ur röret med vajern, släpp omedelbart kopplingshandtaget och ställ strömbrytaren i AV-läge för att få maskinen att stanna. (6) Dra ut de återstående fjädrarna och verktygen i röret.

1. Rengör blockeringen runt fjädern och verktyget. Om muddringen är kvar, ta bort verktyget från fjäderkopplingen med en specialnyckel, och metoden för att ta bort verktyget är densamma som för fjädern.
2. Rengör och stäng fjädrarna och verktygen.

Observera: Rengör och muddra fjädrar och verktyg noggrant efter användning och smörj dem med smörjolja efter torkning. Obs: Se till att fylla stiftgapet i fjäderleden med stift.

SÄRSKILDA BRUKSANVISNINGAR:

Omvänd drift:

Maskinens omkopplare är placerad i motursläge och backningen av maskinen kan orsaka skador på fjädern, som används för att lossa verktyget och fjädern från blocket eller röret. Sätt inte omkopplaren i motursläge för att backa maskinen.

Snabb borttagning

Fjädern böjer sig något 6'' 20 cm bakom verktyget kan snabbt avlägsnas från röret.

Muddra med fjäderbehållare med 3/8'' fjädrar

1. Håll rätt hållning för att kontrollera din kroppsbalans.

Uppmärksamma:

Om oväntade situationer uppstår, gör rätt arbetsställning att föraren säkert kan kontrollera maskinen och fjädrarna.

1. Dra en liters fjäder från maskinen för att bilda en halvcirkelformad båge mellan röret och maskinen.
2. Placera brytaren i medursläge, observera att maskinen roterar men att fjädern inte roterar.
3. Tryck på den övre delen av bågfjädern med handsken, dra sedan ner kopplingshandtaget, bibehåll lämplig klämkraft, fjädern börjar rotera och kommer lätt att tränga in i röret.
4. Släpp kopplingen och dra ut fjädern, tryck på kopplingshandtaget och tryck fjädern långsamt och ständigt in i röret med händerna. Upprepa ovanstående steg tills du känner blockeringen.

Uppmärksamma:

Styr fjäderhanden så nära rörinloppet som möjligt för att förhindra att fjädern

1. När du stöter på ett hinder, rör fjädern fram och tillbaka för att ta bort det. Fjäderns hastighet beror på omfattningen av blockeringen i röret och blockeringens art, var vanligtvis sakta framåt.
2. Om fjädern stöter på vindret och kämpar, släpp kopplingshandtaget omedelbart för att stoppa fjäderns rotation och tryck sedan långsamt in fjädern i blocket. Upprepa ovanstående steg tills blocket är frigjort.
3. Om fjädern har fastnat i blocket, släpp omedelbart kopplingshandtaget och placera maskinbrytaren i AV-läge. När maskinen har stannat helt, placera brytaren i CCW-läge och tryck ner kopplingshandtaget. När verktyget eller vajern lämnar blocket, släpp omedelbart kopplingshandtaget, placera sedan maskinbrytaren i AV-läge och placera sedan maskinbrytaren i CW-läge för normal drift.
4. När blockeringen är muddrad rekommenderas användaren att spola röret med rent vatten och upprepa steg 7 flera gånger för att muddra röret helt.

Uppmärksamma:

Fjädern är inte fixerad i kammaren. När fjädern dras ut ur kammaren, håll i fjädern för att förhindra att fjädern faller ner i röret och tryck tillbaka fjädern in i kammaren för hand.

1. Om fjädern dras från röret, placera maskinens omkopplarvred i medursläge, tryck på kopplingshandtaget och ta försiktigt bort vajern.
2. Släpp kopplingshandtaget, tryck in den dragna fjädern för hand i flygkroppen och tillbaka till fjäderbehållaren.
3. Släpp kopplingshandtaget innan fjädern kommer ut ur röret.
4. Placera maskinens strömbrytare i AV-läge.
5. Dra ut de återstående fjädrarna ur röret och tryck in dem i flygkroppen.

Särskild förklaring:

Omvänd drift:

Maskinbrytaren är i motursläge, vilket kan skada fjädern. Denna manöver används endast för att ta ut verktygen och fjädrarna ur blocket. När verktyget och fjädern är ur blocket, släpp omedelbart kopplingshandtaget, placera maskinbrytaren i AV-läge och ställ maskinbrytaren i medursläge för normal drift.

Underhållsriktlinjer:

Innan du utför underhåll på maskinen, kontrollera att maskinens nätsladd är urkopplad. Använd alltid skyddsglasögon och maskinhandskar vid underhållsarbete.

Värunderhåll:

Efter varje rengöring av röret bör det sköljas med rent vatten. När fjädern har torkat, applicera RIDGID fjäderns rostskyddsmedel för att förhindra rost på fjädern och lossa fjäderns koppling och stiftets mellanrum för smörjning.

Kroppen ren

Maskinen kan rengöras med varmt tvålvatten, men låt inte vattnet komma in i motorn eller andra elektriska komponenter. Se till att maskinen är helt torr och anslut den sedan till ett eluttag.

Smörjande:

Om maskinen används dagligen bör den smörjas varje vecka. Om den används lågt bör den smörjas en gång i månaden. Om maskinen inte används under längre tid måste den smörjas med droppande olja före användning. Smörjmetod: använd en oljedunk fylld med smörjolja, smörj transmissionsdelen; smörj

Smörjoljan mellan kopplingen och kopplingen minst en gång om året (en professionell underhållsspecialist måste ta bort underhållet). (Obs: det är strängt förbjudet att applicera smörjolja på insidan av kopplingsplattan, annars fungerar inte fjäderleden normalt.) (Bränslepåfyllningsdilar som visas på bilden)

Anslut fästet till kabelns huvud genom att trycka in fliken i springan med den medföljande nyckeln (K), enligt bilden. (De fyra korta kablarna är förkopplade i sina springor och flikar på samma sätt. Vid behov, se steg 6 i Drift nedan för att koppla bort en sådan flik från motsvarande springa.)

Varje maskin är utrustad med ett annat blad, och den faktiska mottagna fysiska produkten ska gälla.

Drift

Anslut maskinen och välj kabelns rotationsriktning med hjälp av kontrollratten högst upp. Om du vrider denna ratt medurs roterar kabeln medurs, och om du vrider den moturs roterar kabeln moturs.

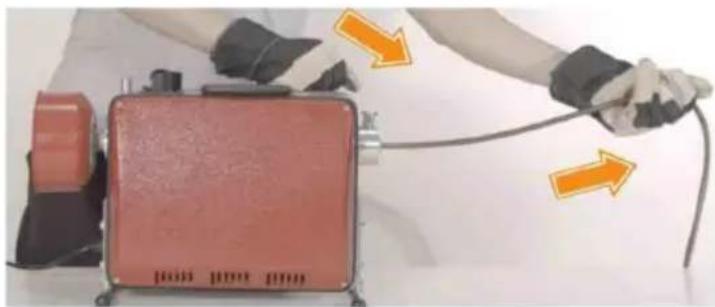

1. Tryck ner kopplingsspaken så ska vajern börja rotera. Medan du håller spaken nedtryckt fortsätter du att dra ut vajern ur maskinens utgång.

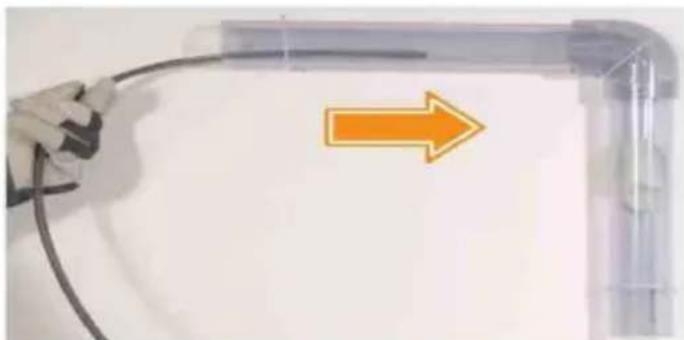

1. För försiktigt in den roterande kabeln i avloppet och tryck sedan stadigt när du styr kabeln ner i rörledningen. Var försiktig så att du inte tvingar in den, eftersom det kan skada rörledningen.

Om du använder den 20 meter långa dräneringsslangkabeln kan du vrida på automatiska matningsvredet ovanför maskinens utgång helt medurs, vilket aktiverar kabelns automatiska framåtrörelse för att spara tid och ansträngning.

Utan trumma kommer denna vajer inte att sluta löpa så länge

automatiseringen fortsätter, vilket innebär risk för att den faller ner i avloppet och förvärrar blockeringen. Var uppmärksam på vajerns status

under användning. Släpp kopplingsspaken för att stoppa den automatiska rörelsen när du upptäcker att vajern håller på att ta slut.

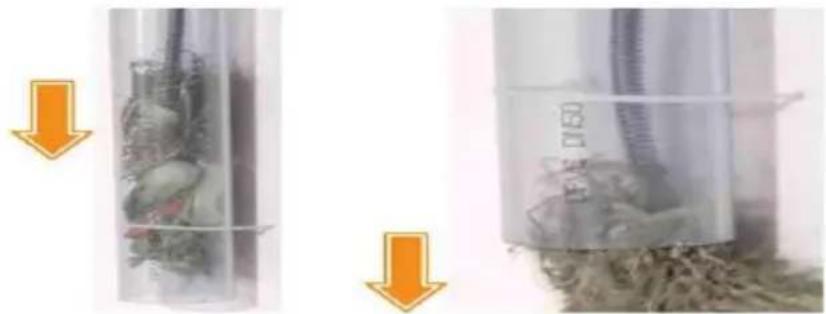

1. När den roterande kabeln rör sig framåt tenderar den att brytas sönder eller lossa blockeringen eller skräpet som orsakar blockeringen. Om du stöter på motstånd, manövrera kabeln försiktigt fram och tillbaka eller vrid dess rotationsriktning tills den går igenom hindret.

Rör INTE kabeln för hand under automatisk matning. Vrid dess kontroll moturs till mittläget för att stoppa den automatiska rörelsen innan du rör den med handskydd på.

I vissa allvarliga fall kan du behöva fånga upp ett hinder med hjälp av kabeln medan den roterar och sedan dra ut hindret ur avloppet genom att dra ut kabeln samtidigt som du fortsätter att rotera.

1. När du rensar stoppet, dra gradvis tillbaka kabeln från avloppet medan du fortsätter att rotera så att eventuellt kvarvarande skräp kan fångas upp. När den är helt utdragen, släpp kopplingsspaken för att stoppa rotationen och vrid

Vrid rotationsknappen tillbaka till mittläget för att avaktivera maskinen.

Om du använder automatisk matning för den långa kabeln, vrid den automatiska matningsknappen moturs för att dra tillbaka kabeln och vrid sedan tillbaka till sitt mittläge för att stoppa när du är klar.

1. Dra bort kabeln från maskinens ingång och dra upp ingångens låsbult för att förlossa trumman i förväg om det behövs. Rengör kabeln, tillbehöret (om det används) och eventuella förorenade delar av maskinen noggrant. Sätt tillbaka skyddskåpan på ingången om den redan har tagits bort.

För att ta bort tillbehöret från den långa kabeln, stick in nyckeln i hålet på bandet, lossa kabelns huvud och skjut bort det från tillbehöret.

GQ-150 UPPGRADERAD HELAUTOMATISK

16 mm och 22 mm fjädrande flexibla axlar kan automatiskt röra sig framåt och bakåt.

10 mm kan inte automatiskt röra sig framåt eller bakåt.

Princip: Den automatiska huvudstiftet sitter fast i fjädergapet och tryckkopplingen för att röra sig framåt och bakåt (Var uppmärksam på stor separationskraft). Om den automatiska huvudstiftet inte kan fånga fjädergapet måste den justeras. Skruven under stiftet räcker.

SKÖTSELRÅD

Pin	Stiftet nedåt, 16 mm mjuk axel kan automatiskt vrid framåt eller bakåt, hone- och honhuvudgränsnitt, sti måste vara Höjt, här kan det inte automatiskt framåbakåt
Trycket ska appliceras tills fjädern roterar, tryck inte för hårt. Om fjädern inte kan rotera i maskinen, slå kopplingen. Om fjädern har fastnat i rörledningen oc kan flyttas, slättkopplingen, backa den innan du rframåt och rensa den fram och tillbaka
Gränssnitt För manligt och kvinnligt huvud
Sektionen med en spänd fjäder kan inte röra sig foch bakåt automatiskt. Stiftet@måste lyftas upp, och endast springorna i fjädern kan röra sig framåt och automatiskt.
Vid användning@måste den mjuka axeln i kalebasseut, muddra rörledningen, den 10 mm mjuka axeln kendast manövreras manuellt, kan inte flyttas automatfram och tillbaka

Vid installation och användning av den 10 mm mjuka axeln i kabeln måste det vita skyddshöljet tas bort.

UNDERHÅLL OCH SERVICE

Om det uppstår några problem med reparationen, även om de inte anges, vänligen skicka omedelbart verktygen till en professionell reparationsverkstad för reparation.

Använd de angivna delarna vid reparation av maskinen. Användning av obekräftade delar kan orsaka skador på maskinen eller andra allvarliga personskador eller olyckor.

Om du har några frågor om verktygens användning och funktion, vänligen kontakta webbplatsens kundtjänst.

Fråga	Resonera	Hanteringsmetod
Rökkommen från inut kondensatorn lådan Näden är ansluten till strömförsörjningen	Kondensator skada	Byte av kondensatorer
Strömmen på, motorn,går inte start	Skadad brytare eller进展情况 på de växla, skad kondensator. eller skadad motor	Gå till en professionell verkstad för reparatione
Motorn fungerar bara på en enda revolutionmedan den andra revolutionen sögerinte nagot	Omvandlingsbrytaren är felaktig eller motorn är felaktig.	Gå till en professionell verkstad för reparatione
Anslut strömmen	Skabad strömsladd	Byta ut nitatsladden
utbudet och läckageskyddet höser u	Motorn kortsluten pga. fukt	Gå till en professionell verkstad För reparatione
	Skadad brytare	Byt strömbrytare
	Skadat eluttag	Byte av ström uttag
Anslut strömmen och tryck ner kopplingen hantera, men motorn roterar och fjädern roterar inte	7 5 typ: kugghjulsslitag eller rost på transmissionsdel; Typ 100: Bältesslitage eller remskiva slitage, motorremskivans kil saknas installerad eller rostig transmissionsdel	Gå till en professionell verkstad För reparatione
Fjäderklämman är inte ätdragen	Kopplingen är skadader,så finns detsmörjolja påinnervätgen avkopplingslager, ullaxeln ärmtänderna ärlsitna	Gå till en professionell verkstad För reparatione
Kopplingshandtaget roterar 360 grader	Kopplingsställetsändfjäder är fristående,ller spiralfjädern inuti kopplingen är trasig	Gå till en professionell verkstad För reparatione
Kopplingshandtaget kan inte tryckas ner	Rost på transmissionsdelen	Gå till en professionell verkstad För reparatione
Trycka ner kopplingen spaken producerar en klickande ljud	Trycklager skadat	Gå till en professionell verkstad För reparatione

Tillverkare: Shanghai Xinmuyeyouxianggsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place Rancho Cucamonga, CA 91730

UK

REP
