GQ100D - Máquina de limpieza Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de limpieza / desatascador de tuberías
Marca	Vevor
Modelo	GQ100D
Alimentación	220-240 V CA, 50 Hz
Potencia del motor	500 W
Velocidad del motor	1400 rpm
Velocidad del resorte	410-500 rpm (con mango presionado)
Longitud máxima de limpieza	25,4 m
Diámetro del resorte	9,5 mm
Diámetro de tubería compatible	50-200 mm (con resortes adecuados)
Resortes incluidos	Resorte de 16 mm, resorte flexible de 12 mm
Cabezales de corte incluidos	Broca de oliva flexible, broca de oliva recta, broca helicoidal reciclada, fresa dentada helicoidal, fresa tipo C, fresa dentada de cuatro bordes, cortador de paletas
Accesorios incluidos	Guantes de cuero, guantes de PVC, llave de desmontaje, bandeja para resortes
Peso neto	Aproximadamente 16 kg
Dimensiones (L x A x H)	Aproximadamente 60 x 40 x 40 cm
Tipo de motor	Motor universal reversible
Función de marcha atrás	Sí, para desatascar la cabeza
Embrague	Empuñadura de embrague de control manual
Protección de seguridad	Puesta a tierra, protección contra sobrecargas (mediante disyuntor)
Mantenimiento	Limpieza con agua jabonosa, lubricación regular
Garantía	2 años (según el vendedor)

Preguntas frecuentes - GQ100D Vevor

¿Cómo usar la máquina de limpieza Vevor GQ100D de forma segura?

Use siempre gafas de seguridad y los guantes de protección proporcionados. Asegúrese de que el entorno de trabajo esté seco y bien iluminado. No use ropa holgada y mantenga el cabello alejado de las piezas móviles. Verifique que la máquina esté desconectada durante los ajustes y el mantenimiento.

¿Cuál es el procedimiento para insertar el resorte en la máquina?

Retire el resorte de la bandeja de resortes con la llave de desmontaje. Empuje el extremo padre del resorte por la parte delantera de la máquina hacia el fuselaje dejando aproximadamente 30 cm sobresalir. Asegúrese de que el interruptor esté en la posición OFF durante esta operación.

¿Cómo invertir el sentido de giro del resorte?

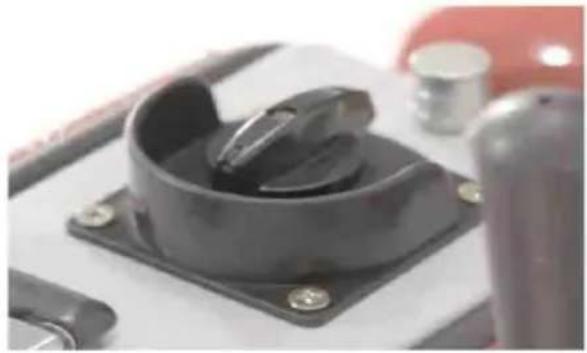

Use el botón de control ubicado en la parte superior de la máquina. Gírelo completamente en sentido antihorario para una rotación inversa (REV). Esta función es útil para desatascar la cabeza de corte o el resorte de un bloqueo.

¿Qué hacer si el resorte se atasca en la tubería?

Suelte inmediatamente la empuñadura del embrague y coloque el interruptor en OFF. Una vez detenida la máquina, ponga el interruptor en posición antihoraria (REV) y presione el embrague para retroceder el resorte. Tan pronto como el resorte esté liberado, vuelva a poner el interruptor en posición horaria (CW) para continuar.

¿Cómo mantener la máquina después del uso?

Limpie el resorte y los cabezales de corte con agua limpia para eliminar los residuos. Séquelos y aplique aceite antioxidante (tipo RIDGID) en el resorte. Lubrique las juntas y los pasadores. Limpie el cuerpo de la máquina con agua jabonosa sin dejar que entre humedad en el motor.

¿Qué tipos de tuberías se pueden desatascar con el GQ100D?

La máquina es adecuada para tuberías con un diámetro interior de 50 a 200 mm, con una longitud máxima de limpieza de 25,4 m. Es adecuada para tuberías domésticas y residenciales, incluyendo codos.

¿Qué accesorios se incluyen con el modelo GQ100D?

El embalaje incluye: un resorte de 16 mm, un resorte flexible de 12 mm, varios cabezales de corte (broca de oliva, fresa dentada, etc.), una llave de desmontaje, un par de guantes de cuero y un par de guantes de PVC, además de una bandeja para resortes.

¿Cómo conectar los cabezales de corte al resorte?

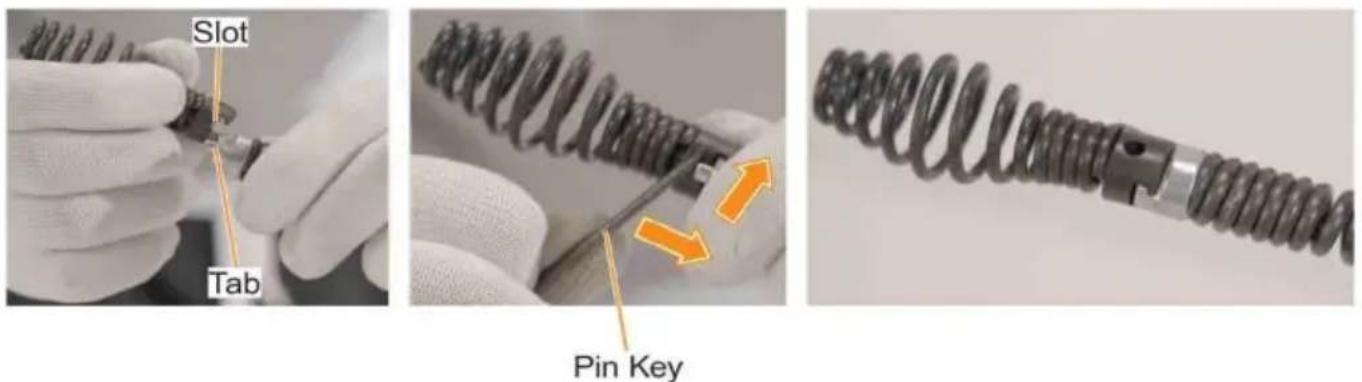

Alinee la ranura en T del cabezal de corte con el extremo estrecho de la junta del resorte. Empuje firmemente hasta que encaje. Verifique que la conexión esté segura. Use la llave de desmontaje para retirar el cabezal si es necesario.

¿Cuál es la potencia eléctrica y la fuente de alimentación requerida?

La máquina está equipada con un motor de 500 W que funciona con una tensión de 220-240 V CA a 50 Hz. Debe enchufarse a un tomacorriente con conexión a tierra. Use un cable alargador adecuado (16 AWG mínimo para 30 m).

¿Qué hacer si sale humo de la caja del condensador?

Esto indica un condensador defectuoso. Desconecte inmediatamente la máquina de la alimentación eléctrica. Haga reemplazar el condensador por un taller de reparación profesional. No use la máquina hasta que se resuelva el problema.

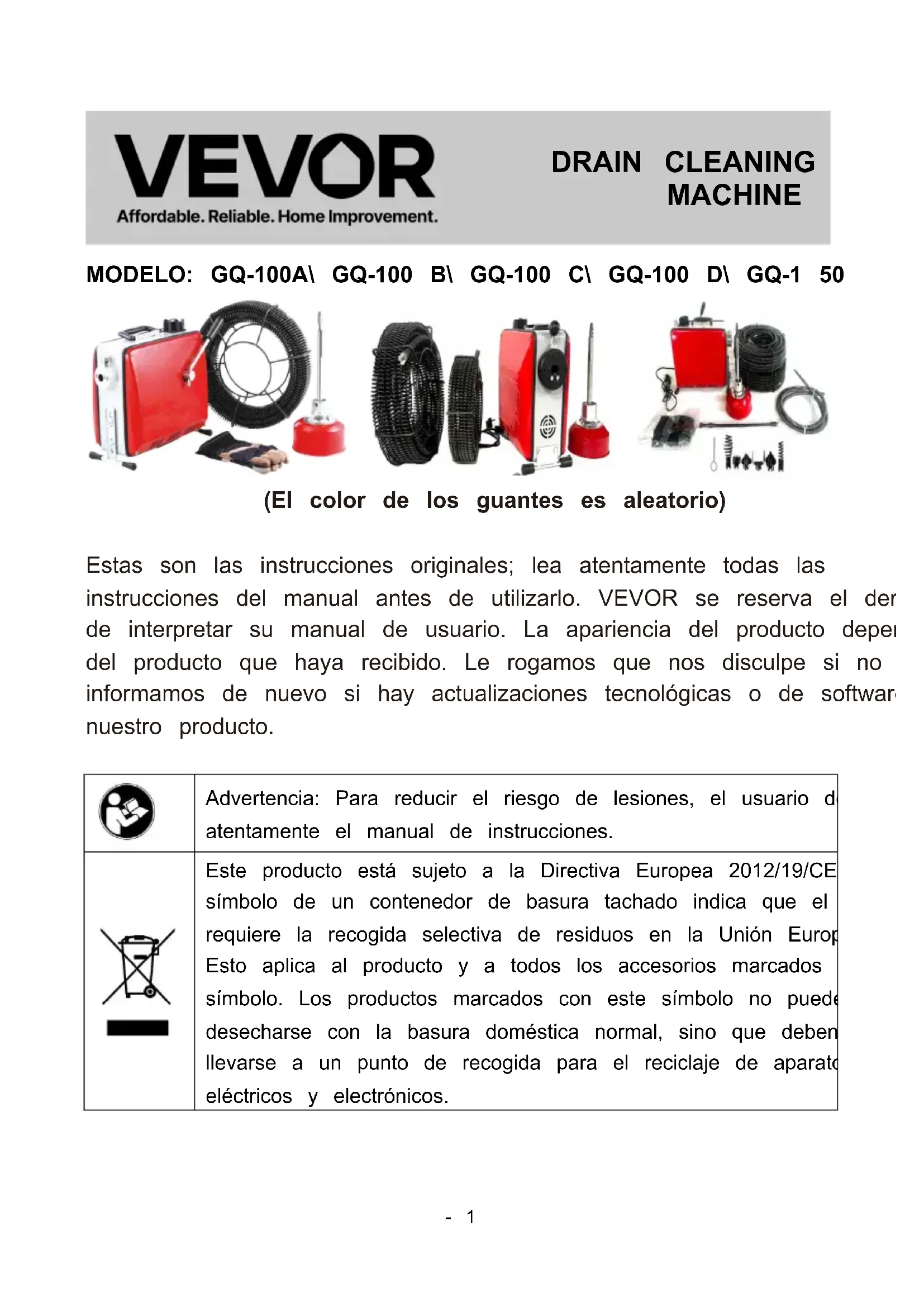

MANUAL DE USUARIO GQ100D Vevor

(El color de los guantes es aleatorio)

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizar. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto depende del producto que haya recibido. Le rogamos que nos disculpe si no informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

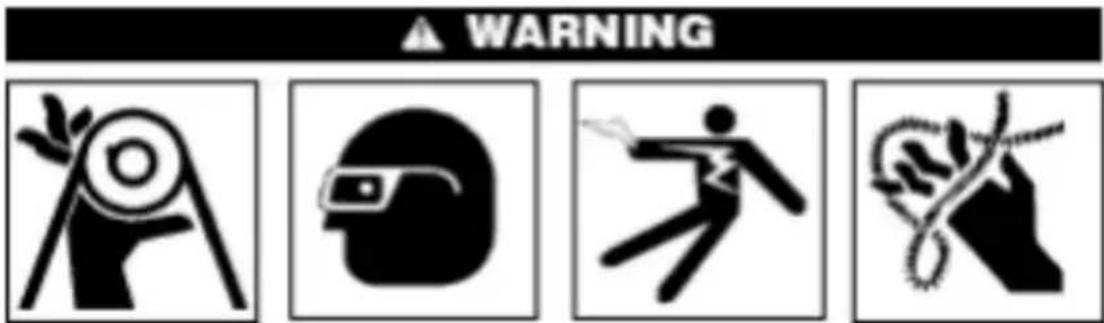

Instrucciones de seguridad

Lea atentamente todas las precauciones e instrucciones de seguridad. Si no las sigue, podría sufrir descargas eléctricas, incendios o lesiones graves. Conserve estas precauciones e instrucciones de seguridad.

Precauciones de seguridad en el lugar de trabajo

1. Mantenga el lugar de trabajo limpio y bien iluminado. El caos y la oscuridad son propicios para accidentes que afectan la seguridad. Se deben evitar los incendios.
2. No opere herramientas eléctricas en entornos peligrosos como materiales inflamables y explosivos, como líquidos, gases o polvo. Las herramientas eléctricas pueden generar chispas que pueden encender el polvo o el gas.
3. Al operar la máquina, mantenga al personal no autorizado (incluidos niños, transeúntes, personal no autorizado, etc.) alejado del lugar de trabajo. Cualquier interferencia no autorizada puede afectar el uso correcto de la herramienta.

Seguridad eléctrica

• Las herramientas con protección de puesta a tierra deben insertarse en enchufes que cumplan con las normas de conexión a tierra. No cambie o enchufe en ningún momento ni utilice ningún otro adaptador. Si sospecha que el enchufe no tiene protección de puesta a tierra, solicite a un electricista cualificado que lo inspeccione. Si se produce una falla eléctrica, la protección de puesta a tierra proporcionará una resistencia menor, permitiendo que la corriente fluya directamente al suelo sin pasar por el propio operador.
• Las herramientas con protección de puesta a tierra deben conectarse a tomas de corriente que cumplan con las normas de puesta a tierra. No cambie el enchufe en ningún momento ni utilice ningún adaptador. Si sospecha que la toma de corriente no tiene protección de puesta a tierra, solicite a un electricista cualificado que la inspeccione. En caso de fallo eléctrico, la protección de puesta a tierra ofrecerá una resistencia menor, permitiendo que la corriente entre directamente a tierra sin pasar por el operador.
• No exponga las herramientas eléctricas a la lluvia ni a la humedad, ya que esto aumenta el riesgo de descarga eléctrica.
• No dañe el cable de alimentación de la placa de cableado. No lo utilice para arrastrar ni jalar la herramienta eléctrica. Manténgalo alejado del calor, aceites afilados u objetos en movimiento. Un cable de alimentación dañado que está expuesto a otros objetos aumenta el riesgo de descarga eléctrica.
• No dañe el cable de alimentación de la placa de cableado. No lo utilice para arrastrar ni jalar la herramienta eléctrica. Manténgalo alejado del calor, aceites afilados u objetos en movimiento. Un cable de alimentación dañado que está expuesto a otros objetos aumenta el riesgo de descarga eléctrica.

Precauciones de seguridad personal

1. Al utilizar herramientas eléctricas, mantenga la mente despejada y preste atención al trabajo. No las utilice si está cansado o bajo los efectos de drogas o alcohol. Si se utilizan de forma descuidada, pueden producirse accidentes con lesiones más graves.
2. Vístase correctamente. No use ropa holgada ni joyas. Mantenga la ropa, cabello y los guantes alejados de las piezas móviles. La ropa holgada, las joyas y el cabello largo pueden quedar atrapados fácilmente en las piezas móviles.
3. No arranque la máquina sin querer. Asegúrese de que el interruptor está apagado antes de enchufarla. Si utiliza una herramienta eléctrica, tocar accidentalmente el interruptor con los dedos en la funda podrá provocar un accidente.
4. Todas las herramientas de ajuste, como las llaves inglesas, deben retirarse antes de arrancar la máquina. Estas herramientas son muy peligrosas al tocar piezas móviles de la máquina, lo que facilita accidentes con lesiones personales. 29. Mantenga el equilibrio y no lo pierda al operar la máquina. Esto le brinda mejor control en situaciones inesperadas.
5. Utilice correctamente el equipo de protección personal (EPP) y utilice siempre gafas de seguridad. El EPP incluye mascarillas antipolvo, calzado de seguridad antideslizante, cascos rígidos o dispositivos de protección térmica. El uso adecuado de estos equipos de protección reducirá la incidencia de accidentes y lesiones personales.

Uso y mantenimiento de las herramientas

1. No abuse de las herramientas y realice el trabajo correspondiente según su propósito. Una selección adecuada de herramientas para completar el trabajo según su propósito producirá el doble de resultados con la mitad de esfuerzo y de forma segura.
2. Si el interruptor de la máquina no funciona correctamente, deje de usarla. Cualquier equipo con un interruptor que no funcione es muy peligroso y debe repararse de inmediato.
3. Se debe desconectar la alimentación eléctrica antes de ajustar las herramientas, reemplazar los accesorios y guardarlas. Estas medidas pueden evitar el riesgo de arranque accidental de la herramienta.
4. Tenga cuidado de no guardar herramientas eléctricas para personas no capacitadas, especialmente para niños, ya que son muy peligrosas para personas capacitadas.
5. Mantenga las herramientas cuidadosamente para asegurar que el cincel y la cuchilla estén afilados. Un mantenimiento adecuado y mantener la cuchilla afilada reduce los nudos y facilita el control de los cables.
6. Revise las herramientas regularmente para ver si la posición de las piezas móviles es incorrecta, si están dañadas o si presentan algo que

afectar su uso normal. De ser así, asegúrese de repararlas antes de usarlas. Muchos accidentes se deben al mantenimiento inadecuado de las herramientas. Utilice únicamente los accesorios recomendados. Los accesorios adecuados para una herramienta pueden ser peligrosos para otras.

• El servicio de mantenimiento de la máquina debe ser prestado por personal que pase la evaluación del fabricante, de lo contrario se producirán accidentes con lesiones.
• Siga estrictamente las instrucciones del manual de instrucciones para usar la máquina y sustituir los accesorios especificados por el fabricante. De lo contrario, podría sufrir una descarga eléctrica o sufrir lesiones.
• Corte todas las conexiones eléctricas antes de realizar trabajos de mantenimiento para evitar accidentes por descarga eléctrica y puestas en marcha accidentales.

Esta sección contiene información de seguridad importante para esta herramienta. Lea atentamente la información de seguridad antes de usar la caja de ritmos. De lo contrario, podría causar descargas eléctricas, incendios o lesiones personales graves. ¡Preste atención y guarde estas instrucciones de seguridad!

El uso de la máquina draga es seguro.

1. Utilice los guantes de operación provistos al azar y está prohibido usar guantes de algodón para sujetar el cable de dragado, ya que existe el riesgo de ser involucrado por el cable de dragado y causar lesiones.
2. No opere la máquina con la cubierta de la correa retirada. Podría lastimarse los dedos con la correa y la polea.
3. No gire el cincel de la draga mientras la máquina esté en funcionamiento. De lo contrario, la tensión del cable será excesiva y se producirán torsiones, e incluso roturas, lo que provocará accidentes con lesiones más graves.
4. Utilice la mano enguantada para operar el cable, de modo que la mano sienta el movimiento del cable, para evitar que el cable se tuerza, se enrede e incluso se rompa, etc., para evitar la ocurrencia de accidentes con lesiones.
5. La máquina está a dos pies de la entrada de la tubería. Una distancia demasiado grande puede provocar que los cables se enrosquen.
6. La máquina está diseñada para ser operada por una sola persona, que pueda controlar el pedal y el cable de acero por sí solo. Una vez que la draga deja de girar, la máquina se detiene para evitar que el cable se tense e incluso se rompa, y así evitar accidentes con lesiones.
7. No invierta la máquina a menos que se indique específicamente en el manual. El cable puede dañar fácilmente los cables y suele usarse para desatascar el cabezal.
8. No toque el tambor del cable en movimiento ni el tubo guía con las manos hasta que la máquina se detenga, la mano puede tocar el tambor. De lo contrario, podrá lesionarse con las piezas giratorias.
9. No use ropa holgada ni collares para mantener su cabello y ropa alejados de las piezas giratorias. La ropa holgada, los collares y el cabello se enganchan fácilmente con las piezas giratorias y representan un peligro.
10. Al operar y utilizar la draga, utilice el equipo de protección personal adecuado. Las alcantarillas suelen contener una gran cantidad de sustancias nocivas para el cuerpo humano. El equipo de protección personal adecuado incluye gafas de seguridad, guantes de protección y cualquier otro equipo de seguridad, como mascarillas, guantes de goma y protectores, botas con puntera de acero, etc.
11. Mantener la higiene personal, lavarse las manos y otras partes del cuerpo con agua caliente y jabón, y no comer ni beber durante los trabajos de dragado para evitar inhalar sustancias tóxicas.
12. No opere la máquina en el agua ni la utilice en el agua, ya que aumenta el riesgo de descarga eléctrica.
13. Dragar las tuberías que se ajusten a la capacidad de trabajo de la máquina según las especificaciones de operación. Cualquier otro uso de la máquina aumentará el riesgo de accidentes peligrosos.

Descripción general del producto, parámetros técnicos y configuración estándar

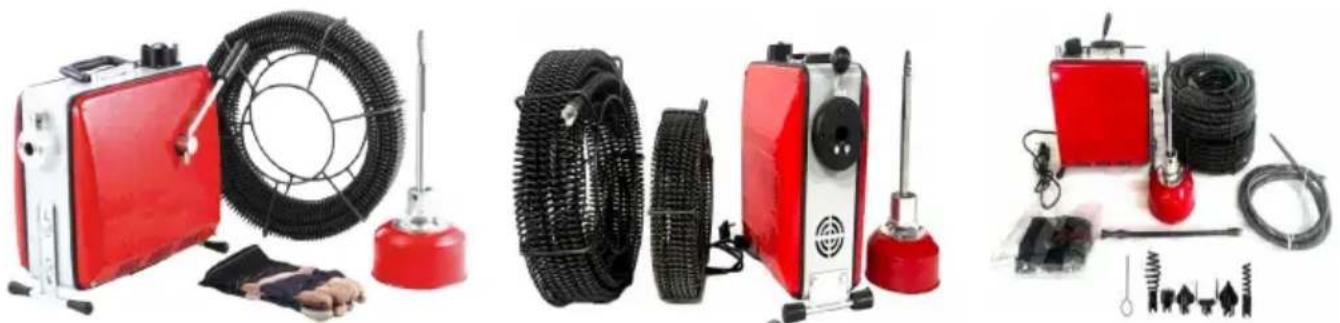

Descripción general del producto

Adecuado para limpiar varios tipos de tuberías bloqueadas en el interior de los hogares con un diámetro inferior de 50-200 mm.

• Se pueden utilizar resortes de Φ 10 mm y Φ 16 mm.
• Utilizando un eje blanco de Φ 10 mm, capaz de limpiar tuberías con un diámetro inferior de 50-110 mm y una longitud de dragado adecuada, especialmente para tuberías complejas con diámetros pequeños y curvas de reflujo.
• Utilizando un eje flexible elástico en espiral segmentado desmontable de 16 mm, capaz de limpiar tuberías con un rango de Φ 50-200 mm, el flexible se puede extender y conectar arbitrariamente y la longitud de dragado puede alcanzar los 33,9 m.

Presione la manija y la velocidad del resorte puede alcanzar 410-500 rpm. Suelte la manija y el resorte deja de girar.

Para limpiar tuberías se utilizan diversos ejes flexibles elásticos en espiral, todos ellos alimentados manualmente con resortes.

El motor eléctrico reversible está conectado a un embrague de funcionamiento continuo, lo que permite que la máquina responda rápidamente en cualquier situación.

Capacidad de la tubería: varía según el cable.

GQ-100A	390 W Duración de la limpieza: 24,5 millones	Primave ra diámetro	9,5 mm	Correspondiente tamaño de la tuberia	50-75 mm
		Interfaz時間 de la hora	Resorte de 16 m + cuchilla de interfaz de 16 m + reserte blanco de 12 mm		75-110 mm
		La aceituna es un taladro espiral * 1 Broca espi * 1 G-cortador de tipo * 1 cortador dentado en espira Broca de corte dentada de quatre filos * 1 Cortador de pala * 1 Llave de desmontaje * 1
GQ-		Primave	9,5 mm	Correspondient	50-75
100B	450 W Duración de la limpieza: 25,4 millones	ra diámetro		e tamaño de la tuberia	mm
		Interfaz tamaro de la hoja	Resorte de 16 m + cucilla de interfaz de 16 m + resorte blando de 12 mm		75-110 mm
		La aceituna es un taladro espiral * 1 Broca esp i* 1 Cortador tipo C * 1 Cortador dentado en espiral Broca de corte dentada de quatre filos * 1 Cortador de pala * 1 Llave de descentaje * 1
GQ- 100 °C	500 W Longitud de limpieza: 45,4 m	Primave ra diámetro	9,5 mm	Correspondiente tamaño de la tuberia	50-75 mm
		Interfaz tamaro de la hoja	Resorte de 16 m + cucilla de interfaz de 16 m + resorte blando de 12 mm		75-110 mm
		La aceituna es un taladro espiral * 1 Broca esp i* 1 Cortador tipo C * 1 Cortador dentado en espiral Broca de certe dentada de quatre filos * 1 Cortador de pala * 1 Llave de descentaje * 1
GQ- 100D	500 W	Primave ra diámetro	9,5 mm	Correspondiente tamaño de la tuberia	50-75 mm
		Interfaz tamaro de la	Resorte de 16 m + cucilla de interfaz de 16 m		75-110 mm
	Duración de la limpieza: 25,4 millones	hoja	+ resorte blanco de 12 mm
		Taladro de aceitunas flexible * 1 Taladro de acebroca espiral reciclada * 1Broca espiral recta S * 1 Cortador dentado en e1Cortador tipo C * 1 Cortador dentado de quatre pala * 1 Llave de desmontaje * 1
GQ-150	850 W Longitud de limpieza: 33,9 m	Primavera diámetro	9,5 mm	Correspondiente tamanio de la tuberia	50-75 mm
		Interfaz時間 de la hoja	Reserte de 16 m + cuchilla de interfaz de 16 m + Reserte blanco d 12 mm		75-110 mm
			Reserte de 22 m + cuchilla de interfaz de 22 m + reserte blanco de 12 mm		100-200 mm
		Broca espiral en forma de aceituna * 1 Broca e recta * 2G-cortador en forma * 1 cortador dentado en esg Cortador dentado de quatre filos * 2 Cortador de de descentjame * 2 Broca espiral en forma de cu Cortador en forma de U * 1
	Hoja en forma de aceitur Se utilizes para limpar diversos bloqueos y curvas de tuberías, aceite y grasa Funciona bien.		Cabeza dentada en espiral Se utilizes para eliminar bloqueos como árboles, raíces, escombros o gramde las tuberías.
	Hoja tipo pala Limpieza de grasa en las paredes de las tuberías ccestilo pala, realizada para eliminar residuos de aceite el interior de las tuberías.		Cuchilla de corte de aceite Se utilizes para limpar grasa de equipos de basura o paredes de tuberías.
	Cuchilla de corte de cuadientes Se utilizes para limpar bloqueos causados por endurecimiento o aglutinación en el interior las tuberías.		Hoja espiral recta Se utilizes para detectar eliminar bloqueos o recollectar mueoras de bloqueos de tuberías

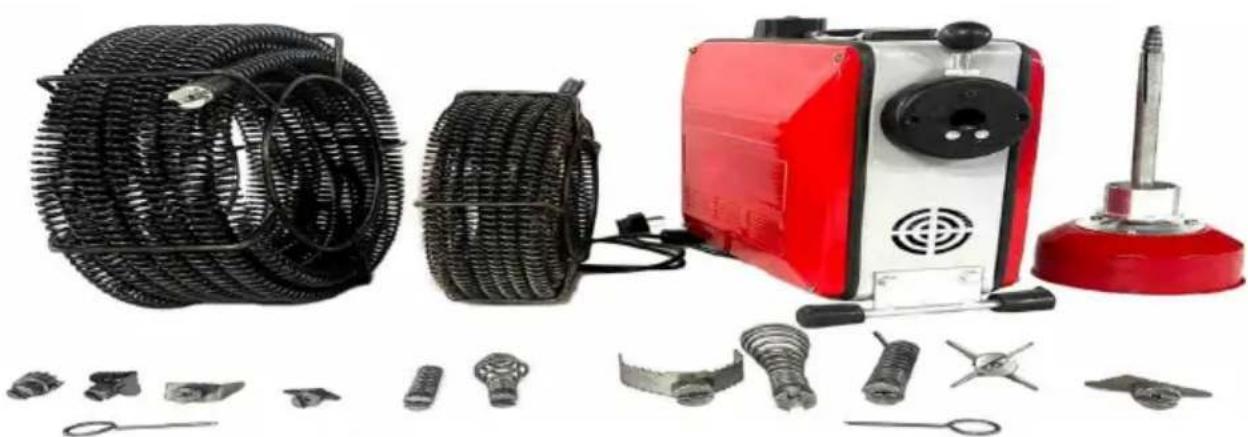

	Compartmento de resorte Instalar resorte de 3/8"		Guantes de cuero Guantes de PVC Protege las manos de lesiones (el color de los guantes es aleatorio)

①②③④⑤⑥⑦⑧	37. Broca espiral de gancho reo 38. Broca espiral recta 39. Broca espiral con cabeza de oliva doble 40. Broca espiral en forma de aceituna 41. Cortador dentado en espiral 42. cortador en forma de U 43. cortador dentado de quatre hojas 44. Cortadora de pala 45. llave de desmontaje
Juego de 6 cabezales de corte especialicos para resorte de 22 mm
Diameter 65mm Diameter 65mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 7.0mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter 100mm Diameter

MOTOR:

Tipo......AC220V-240V/50Hz, motor de CA de fase universal invertida.

Velocidad del motor: 1400 r/min.

Configuración estándar (basada en el producto real recibido).

1. Operación: Guantes 1 par.
2. Juego de contenedores con resorte de 3/8 pulg.
3. Dragar la cabeza: 1 juego.

RANGO APLICADO

La draga tipo máquina puede utilizarse para dragar tuberías del tamaño adecuado. Si el diseño, la construcción y la instalación de la tubería son sencillos y la

Si la obstrucción no es muy grave, su funcionamiento es eficaz y no dañará la máquina. Se recomienda utilizar un endoscopio para tuberías para comprender la obstrucción en el interior de la tubería antes del dragado y, posteriormente, usar la draga para dragar, ya que esta no puede dragar toda la obstrucción.

MÁQUINA DE INSPECCIÓN

Antes de utilizar la máquina, siga los siguientes pasos para comprobarla y evitar accidentes innecesarios, como descargas eléctricas, distorsión del cable, roturas, etc.

Utilice siempre gafas de seguridad, guantes y otros dispositivos de protección adecuados, como protección química, guantes de protección, etc.

1. Revise los guantes de la draga para confirmar que no presenten daños, desgaste ni piezas sueltas. De lo contrario, estas piezas podrían engancharse fácilmente con el resorte y representar un peligro. Los guantes protegen las manos de los cables giratorios. Si los guantes están dañados, desgastados o sueltos, reemplácelos con guantes de cuero nuevos antes de usar la draga.

Limpie la máquina con guantes de cuero, material PVC.

1. Compruebe que los cables y enchufes estén en buen estado. Si presentan daño, reemplácelos.
2. Verifique que la máquina esté intacta, que no haya piezas defectuosas y otros factores que afecten a la seguridad. Confirme que la máquina se pueda utilizar en buenas condiciones.
3. Limpie la grasa y el polvo del mango para reducir la aparición de diversos peligros y controlar fácilmente la máquina.
4. Compruebe que la marca de seguridad de la máquina esté colocada y sea claramente legible. No opere la máquina sin la marca de seguridad. (La identificación de seguridad se muestra en la figura).

1. Limpie los residuos en la caja y el cable, verifique si el resorte está desgastado o dañado. Si el resorte está muy distorsionado o desgastado, deje de usar la máquina inmediatamente; verifique el pasador de la unión del resorte, ya que el resorte corre el peligro de caer en la tubería.
2. Verifique si el borde del cabezal de dragado está afilado; de lo contrario, necesitará reemplazarlo. Si el cabezal de dragado no está afilado, afectará el efecto de dragado, provocando deformaciones, nudos e incluso fracturas.
3. Lubrique la máquina de acuerdo con el manual de operación, lo que puede facilitar el uso normal de la máquina y prolongar su vida útil.
4. Pruebe el rendimiento de la máquina: conéctela a la fuente de alimentación. Coloque la perilla del interruptor en las marchas FOR y REV para ver si la máquina puede arrancar correctamente. Coloque la perilla del interruptor en la marcha OFF. Si la máquina puede dejar de girar, el arranque y la parada son normales. Compruebe que la parte eléctrica de la máquina es normal. Coloque la perilla del interruptor en la marcha OFF; saque el resorte del compartimento más allá del fuselaje. Instale el fuselaje de la manera correcta según el manual de operación. Presione la manija del embrague, tire del resorte con fuerza. El resorte no se puede sacar. Suelte la manija del embrague para que rebote rápidamente; enchufe. Coloque el interruptor en la posición (presione la manija del embrague, rotación del resorte). Coloque la perilla del interruptor en la marcha OFF.

La máquina deja de girar, bajo la perilla del interruptor en la MARC

presione la manija del embrague, el resorte gira en la dirección opuesta y la máquina emite un sonido puro, entonces la máquina está funcionando correctamente, de lo contrario la máquina tiene un problema, necesita reparación.

PRESTE ATENCIÓN A:

Un resorte con desgaste o daño hace que el pasador de unión del resorte pueda rebotar, pudiendo causar lesiones graves o caer bajo la tubería.

1. El lugar de trabajo debe cumplir los siguientes requisitos:
2. Iluminación completa, sin gases, líquidos ni polvos inflamables ni explosivos.
3. El área de trabajo debe estar seca y el suelo plano. No apoye la máquina en el agua, ni el operador debe permanecer bajo el agua.
4. Un enchufe con protección de tierra.
5. Limpie el área por donde pasa el cable para asegurarse de que no haya daños en el cable, como fuentes de calor, grasa, objetos afilados u otros peligros en movimiento.
6. El camino desde el transporte de la máquina hasta el lugar de trabajo debe ser suave.
7. Revise la tubería dragada. Si es posible, localice el punto de partida, identifique el dato, la distancia libre, la distancia a la tubería principal y la obstrucción, sustancias químicas, etc. Si hay alguna sustancia química, comprenda su composición y tome medidas de seguridad. De ser necesario, puede inspeccionar instalaciones como los bebederos para pájaros, ya que podrían dificultar el funcionamiento de la máquina o dañar los cables.
8. Seleccione el equipo de dragado adecuado:

La máquina de dragado no pueda dragar el bloqueo de las aguas residuales de la tubería del pozo.

1. Asegúrese de que la máquina haya sido revisada.
2. Si es necesario, coloque almohadillas protectoras en el suelo porque la operación de dragado es sucia.
3. Por favor, siga el camino habitual. Si sube las escaleras, tenga cuidado de que la máquina no resbale y póngase el calzado de seguridad adecuado.
4. La máquina se encuentra a 60 cm de la entrada; una longitud excesiva del cable puede deformarlo y enredarlo. De lo contrario, se puede conectar a la entrada con un tubo de tiempo adecuado y el cable a ingeniería del tubo de

Una protección incorrecta del cable puede deformarlo, enredarlo o incluso romperlo, o incluso causar lesiones al operador.

1. Utilice un tubo de extensión para proteger los cables de acero.
2. Selección del cabezal de dragado: la elección correcta es limpiar la tubería con un diámetro exterior de al menos 1 pulgada menor que el diámetro inferior de la tubería.
3. Acceso a la fuente de alimentación, si la longitud del cable no es suficiente, agregue el cable de extensión.

PAGAR ATENCIÓN A :

Para evitar descargas eléctricas o incendios, utilice estrictamente varias líneas de extensión que cumplan con los siguientes requisitos.

Este cable debe tener un cable de tierra.

Cuando se utilice en exteriores, se debe utilizar un cable con identificación WA.

Este cable deberá tener una capa de aislamiento de espesor suficiente (16 AWG-100 pies). Trabajos de preparación antes de la operación:

1. Preparación antes del dragado de la tubería con cables de acero de 5/8

(1) Verifique el área de trabajo: con suficiente brillo.

Toma de corriente con conexión a tierra.

Ambiente de operación seco, espacios y diverso, sin grasa, objetos afilados que dañen el cable.

Evite arrastrar tuberías en entornos con líquidos inflamables, polvo y vapor.

(2) Coloque la máquina a una distancia de 1 a 2 pies de la entrada de la tubería; una distancia excesiva puede provocar que el cable se enrolle. (3) Asegúrese de que el interruptor está en la posición OFF (APAGADO). (4) Extraiga el resorte de la canasta de resortes, saque la llave para retirar el resorte del kit de herramientas, insértela en el orificio de la unión del resorte, presione vigorosamente a lo largo de la ranura de conexión de la unión y retire el resorte (como se muestra en la figura).

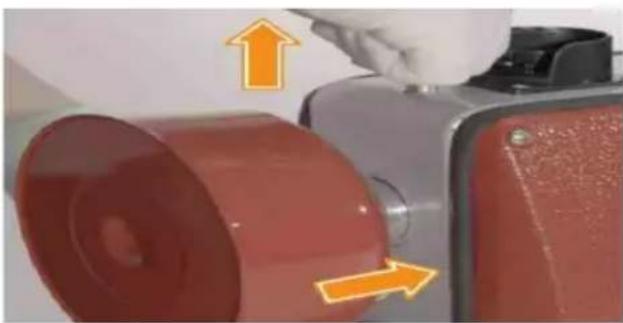

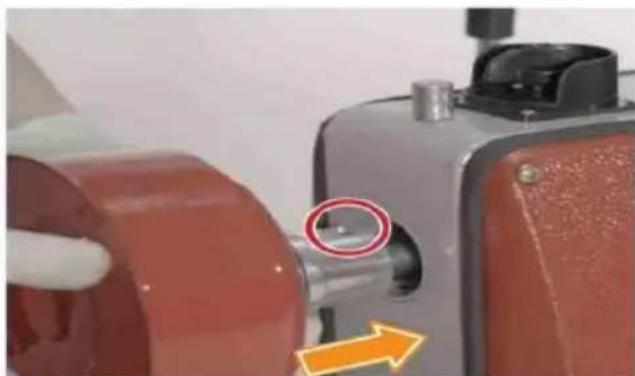

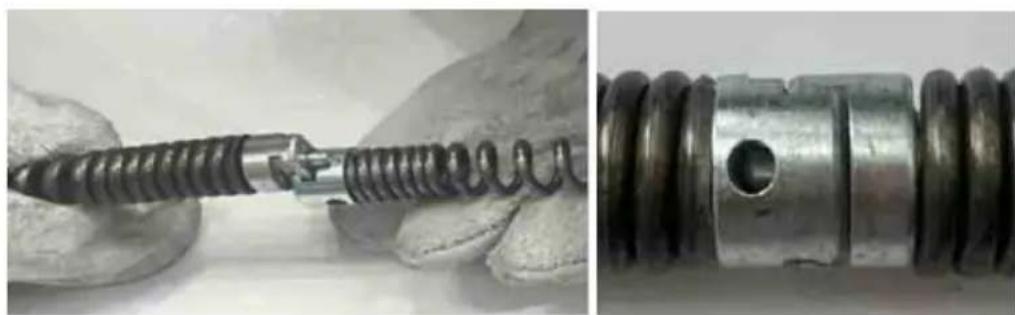

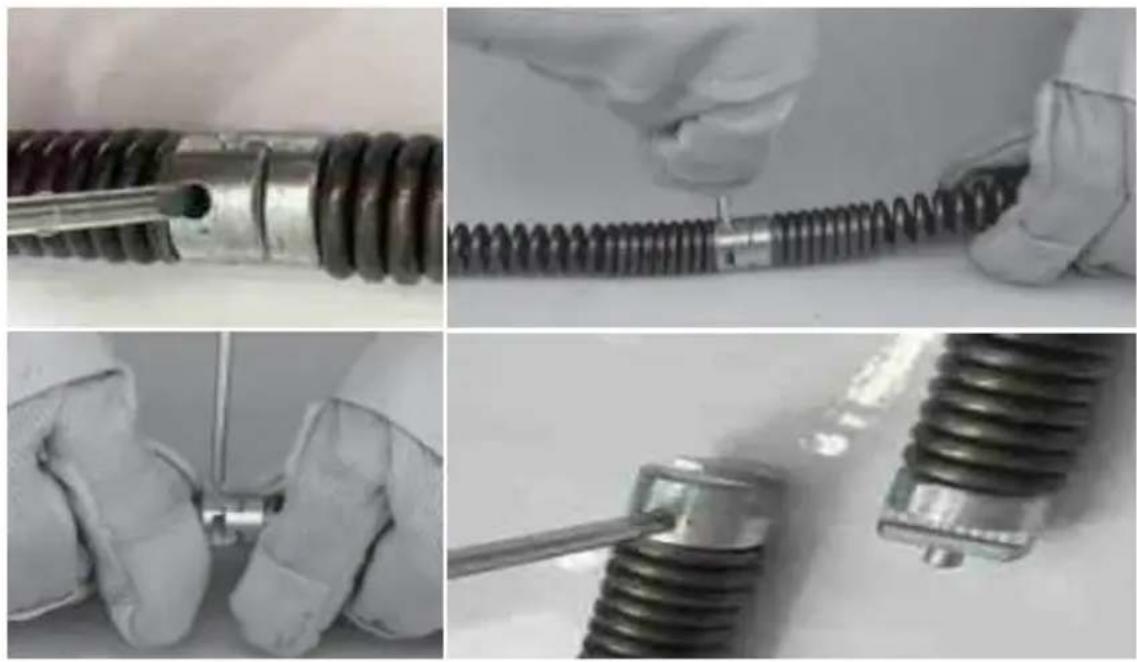

DESMONTAR

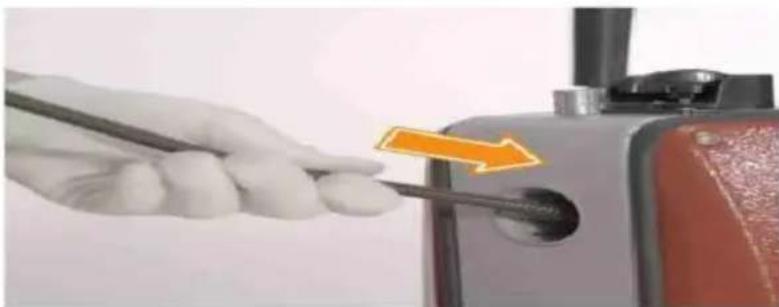

(5) Empuje el extremo principal del resorte desde el frente de la máquina hacia el fuselaje y reserve 1 pie fuera de la máquina. Preste atención: solo se puede sacar un resorte de la canasta de resortes y empujarlo hacia el fuselaje. El resorte delgado flexible viene con una cuchilla, por lo que no es necesario instalar una cuchilla.

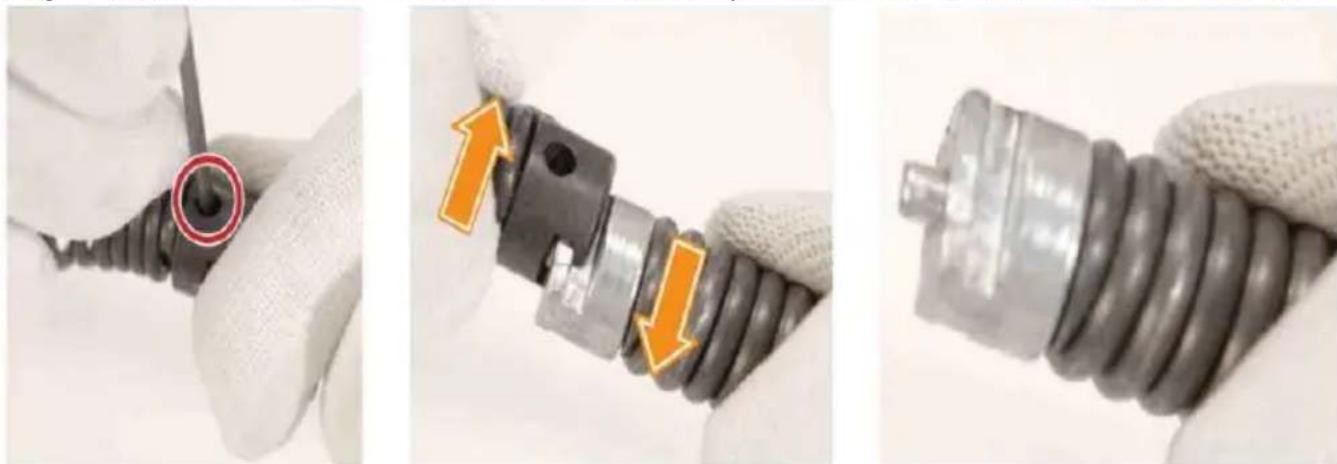

(10) Seleccione el cabezal de draga adecuado, alinee la ranura en T del cabezal de draga en el extremo estrecho de la unión del resorte, presione con fuerza, haga que la herramienta se conecte rápidamente con la unión del resorte, verifique la unión para confirmar que la conexión esté firme (como se muestra en la figura).

1. Utilice un resorte de 3/8 " para arrastrar la tubería antes del trabajo de preparación.

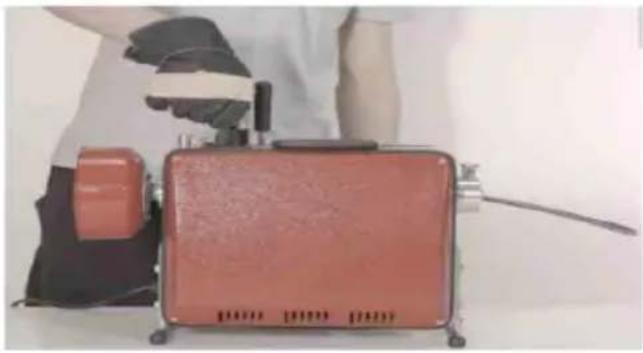

OPERACIÓN

1. Póngase los guantes de trabajo proporcionados (L) y cualquier otro EPP necesario para su trabajo.
2. Limpie el área alrededor del desagüe en el que va a trabajar, eliminando obstáculos para asegurar suficiente espacio para trabajar cómodamente. Si el recipiente o tanque sobre el desagüe tiene exceso de agua, enjuague con agua o use un desatascador para eliminarla lo más posible para evitar salpicaduras durante el trabajo.
3. Cierre el suministro de agua a su área de trabajo.
4. Coloque el limpiador de desagües (A) en un lugar firme, nivelado y seco, cerca del desagüe y de una toma de corriente con conexión a tierra. Para mejores resultados, restrinja el acceso al área mediante vallas o señalización adecuadas para evitar la entrada e interferencias no autorizadas.

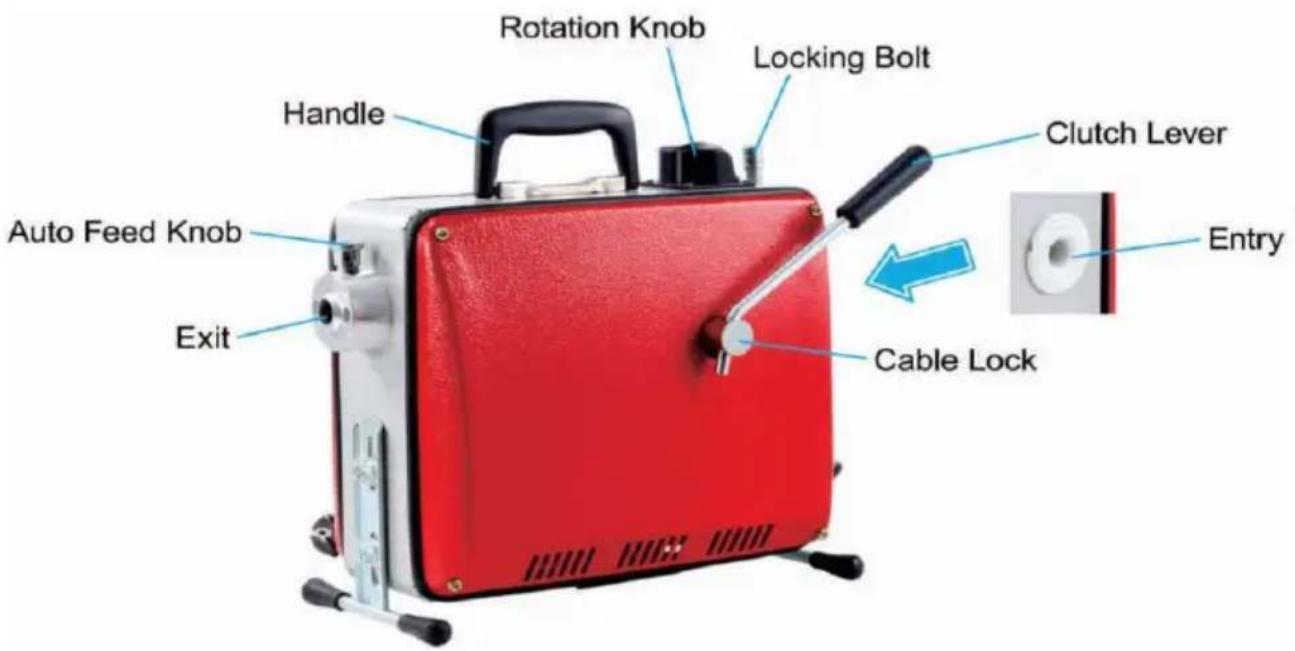

ENSAMBLAJE

Palanca de embrague

1. Pase el eje de la palanca del embrague (B) a través de las ranuras del cable.
2. Gire la palanca, comprobando que está bien fijada a la cerradura.
3. Presione la palanca hacia abajo y luego suéltela, asegurándose de que gire correctamente.

Cable de barrena de bulbo con tambor

Este cable de 5 metros de largo proporciona un amplio alcance a la mayoría de las tuberías de los sistemas de desagüe domésticos. Equipado con un cabezal de barrena de bulbo, este cable se desliza eficazmente por curvas y desatasca residuos y suciedad. El tambor también incluido mantiene el cable organizado y sin enredos, garantizando su durabilidad durante su uso.

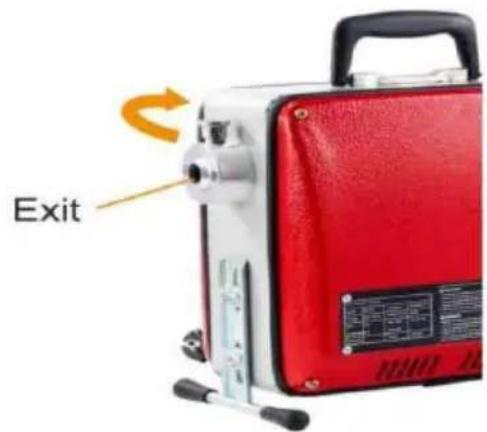

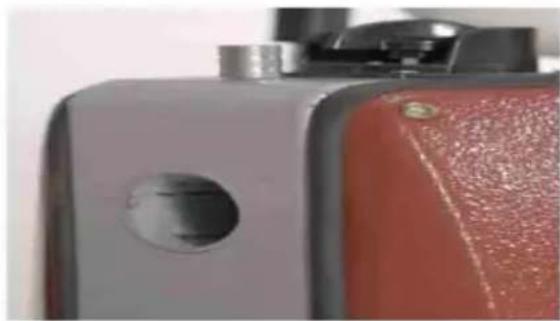

1. Haga palanca en la cubierta protectora alrededor de la entrada de la máquina usando un destornillador de punta plana (no incluido) o cualquier otra herramienta similar y, a continuación, desconecte la cubierta de la entrada.

1. Saque el cable del tiempo (C) e introdúzcalo por la entrada hasta que salga por la parte trasera.

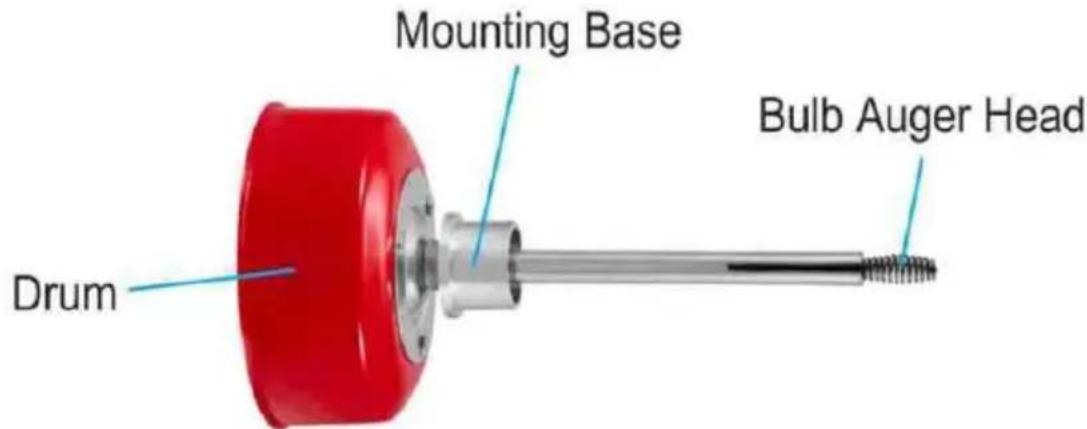

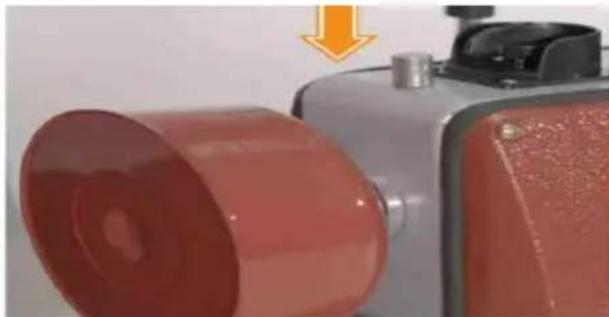

1. Coloque el tambor en la entrada, dejando que su orificio de montaje mire hacia arriba como se muestra.

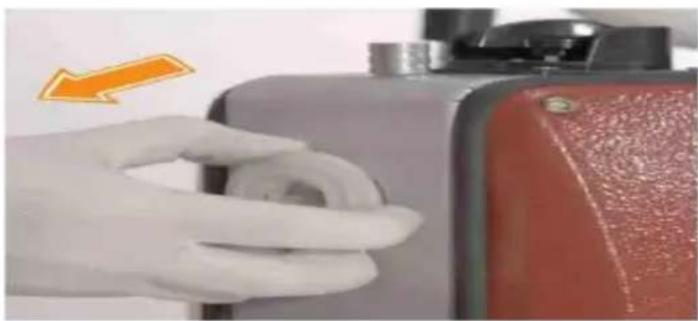

1. Levante el perno de bloqueo por encima de la entrada, presionando toda la base de montaje del tambor en ella. Suelte el perno, colocándolo en el orificio de montaje del tambor para fijarlo a la máquina.

Cable de serpiente de drenaje

Este cable ofrece un alcance extendido, ideal para sistemas de drenaje residenciales y comerciales. Compuesto por cables cortos y compatible con diversas barrenas y cortadores, su innovador diseño le permite mayor maniobrabilidad y adaptabilidad. Al conectarse a la máquina desatascadora, este cable se mueve automáticamente hacia adelante y hacia atrás, agilizando y optimizando la limpieza. Sin duda, este cable garantiza máxima flexibilidad y calidad de uso.

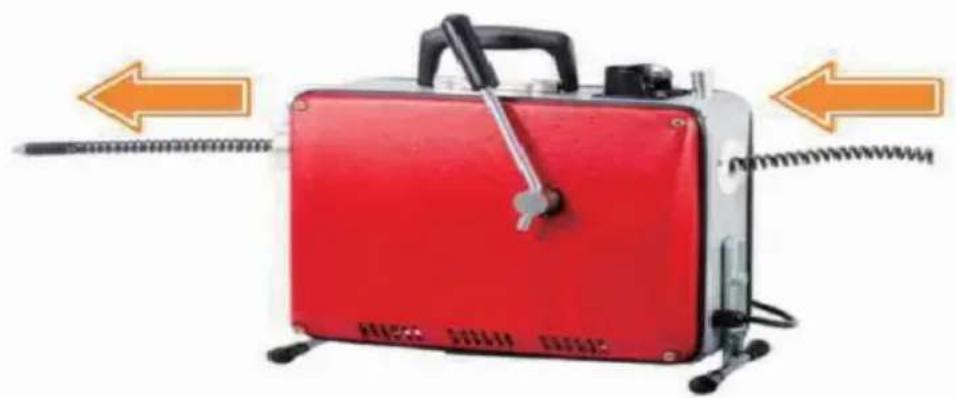

1. Extienda la bobina (D) y alimente el cable directamente en la entrada de la máquina hasta que salga por la salida como se muestra.

1. Para conectar el resorte:

(1) Cuando el resorte esté completamente fuera del cuerpo y el extremo expuesto, coloque la perilla del interruptor de la máquina en la posición APAGADO.

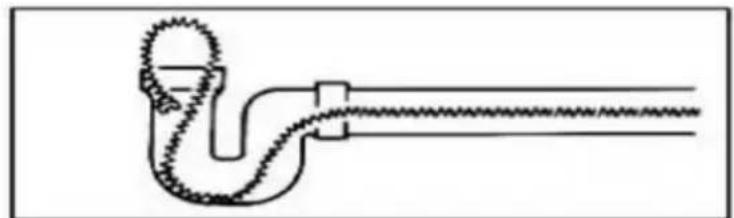

(6) El resorte en la tubería se rodea formando un arco según el siguiente diagrama y se fija en la boca de la tubería para evitar que se deslice dentro de la tubería.

(3) Una vez fijado el resorte en la tubería, retire un cable de acero de la máquina. Inserte un extremo del cabezal del resorte desde la parte delantera de la máquina y mantenga 30 cm del resorte fuera de la máquina.

(4) Conecte los cables de acero a la tubería.

1. Salga el resorte de la tubería:

(1) Coloque el interruptor de la máquina en la posición CW y presione la palanca del embrague para girar el resorte. (2) Con los guantes puestos, extraiga con cuidado el resorte del tubo. (3) Cuando el resorte tirado forme un anillo, suelte el embrague y empuje el resorte hacia la máquina; (4) Cuando el resorte de salida esté expuesto fuera de la máquina, suelte el embrague, coloque la perilla del interruptor en la marcha APAGADA, retire el resorte, para no dañar el resorte expuesto fuera de la máquina y dañar al

operador;

(5) Cuando la herramienta salga de la tubería con el cable, suelte inmediatamente la manija del embrague y coloque el interruptor en la posición OFF (APAGADO) para que la máquina cese de girar. (6) Extraiga los resortes y las herramientas restantes del tubo.

1. Limpie la obstrucción alrededor del resorte y la herramienta. Una vez finalizado el dragado, retire la herramienta del conector del resorte con una llave especial. El método para retirar la herramienta es el mismo que para el resorte.
2. Limpie y cierre los resortes y herramientas.

Nota: Después de usar, limpie y desinfle bien los resortes y las herramientas; aplique aceite lubricante después de secarlos. Nota: Asegúrese de rellenar el espacio entre los pasadores de la junta del resorte con pasadores.

La perilla del interruptor de la máquina está en la posición de marcha antihoraria; la marcha atrás puede dañar el resorte, que se utiliza para extraer la herramienta y el resorte del bloque o la tubería. No coloque la perilla del interruptor en posición de marcha antihoraria para dar marcha atrás.

Eliminación rápida

La ligera flexión del resorte de 6'' a 8'' detrás de la herramienta se puede eliminar rápidamente el aceite de la tubería.

Draga con tolva de resorte con resortes de 3/8"

1. Mantenga la postura correcta para controlar el equilibrio de su cuerpo.

Preste atención a:

Si ocurren situaciones inesperadas, la postura correcta permite al operador controlar con seguridad la máquina y los resortes.

1. Extraiga un poco de resorte de la máquina para formar un arco semicircular entre el tubo y la máquina.
2. Coloque el interruptor en la posición CW, tenga en cuenta que la máquina y el resorte no giran.
3. Presione la parte superior del resorte de arco con la mano enguantada, y

tire hacia abajo la manija del embrague, mantenga la fuerza de sujeción adecuada; el resorte comienza a girar y entra fácilmente en la tubería.

1. Suelte el embrague y extraiga el resorte, presione la manija del embrague. Empuje el resorte lenta y constantemente con las manos dentro de la tubería. Repita los pasos anteriores hasta que sienta la obstrucción.

Preste atención a:

Controle la mano del resorte lo más cerca posible de la entrada de la tubería para evitar que el resorte se tuerza.

1. Al encontrar una obstrucción, mueva el resorte hacia adelante y hacia atrás para eliminarla. La velocidad de avance del resorte depende de la extensión y naturaleza de la obstrucción en la tubería; por favor, avance lentamente.
2. Si el resorte encuentra una obstrucción y forcejea, suelte inmediatamente la palanca del embrague para detener la rotación del resorte y, a continuación, vuelva a empujarlo lentamente hacia el bloque. Repita los pasos anteriores hasta que se libere el bloqueo.
3. Si el resorte está atascado en el bloque, suelte inmediatamente la palanca del embrague y coloque el interruptor de la máquina en la posición de apagado. Cuando la máquina esté completamente detenida, coloque el interruptor en la posición de marcha antihorario y baje la palanca del embrague. Cuando la herramienta o el cable se salgan del bloque, suelte inmediatamente la palanca del embrague, coloque la máquina en la posición de apagado y, a continuación, coloque el interruptor en la posición de marcha antihorario para el funcionamiento normal.
4. Una vez dragado el bloqueo, se recomienda al usuario enjuagar la tubería con agua limpia y repetir el paso 7 varias veces para dragar completamente la tubería.

Preste atención a:

El resorte no está fijado en la cámara. Cuando se extrae el resorte de la cámara, sujete el resorte para evitar que caiga dentro de la tubería y empújelo nuevamente dentro de la cámara con la mano.

1. Si el resorte se sale de la tubería, coloque la perilla del interruptor de la máquina en la posición CW (sentido horario), presione la manija del embrague y retire con cuidado el cable.
2. Suelte la manija del embrague, empuje el resorte tirado dentro del fuselaje, con la mano, y de regreso al compartimento del resorte.
3. Suelte la manija del embrague antes de que el resorte salga completamente del tubo.
4. Coloque la perilla del interruptor de la máquina en la posición OFF (apagado).
5. Extraiga los resortes restantes del tubo y empújelos hacia el fuselaje.

Explicación especial:

Operación inversa:

El interruptor de la máquina está en sentido antihorario, lo que puede dañar el resorte. Esta operación solo se usa para extraer las herramientas y los resortes del bloque. Una vez extraídas la herramienta y el resorte, suelte inmediatamente la palanca del embrague, coloque el interruptor de la máquina en la posición apagado y en sentido horario para el funcionamiento normal.

Guía de mantenimiento:

Antes de realizar tareas de mantenimiento en la máquina, asegúrese de que el cable de alimentación esté desenchufado. Utilice siempre gafas de seguridad y guantes para realizar las tareas de mantenimiento.

Mantenimiento de primavera:

Después de cada limpieza, la tubería debe lavarse con agua limpia. Una vez el resorte, aplique el antioxidante para resortes RIDGID para prevenir la oxidación y lubrique la junta del resorte y el espacio entre el pasador.

El cuerpo limpio

La máquina se puede limpiar con agua caliente jabonosa, pero evite que entre agua en el motor ni en otros componentes eléctricos. Asegúrese de que la máquina esté completamente seca y luego conéctela para usarla.

LUBRICACIÓN:

Si la máquina se usa a diario, debe lubricarse semanalmente. Si la frecuencia es baja, lubríquela una vez al mes. Si no se usa durante un tiempo prolongado, lubríquela con aceite antes de usarla. Método de lubricación: utilizar una aceitera llena de aceite para engrasar la transmisión; aplique aceite de lubricación entre la junta y la unión del rodamiento y el embrague al menos una vez. El mantenimiento debe ser realizado por un técnico profesional. (Nota: Está)

estrictamente prohibido aplicar aceite lubricante en el interior de la placa de embrague; de lo contrario, el patín de resorte no funciona correctamente). (Las piezas de alimentación de combustible se muestran en la figura).

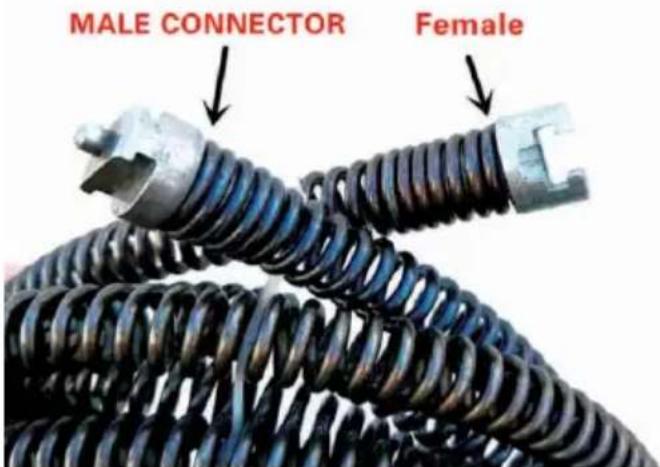

Conecte el accesorio al cable presionando la pestaña en la ranura de la llave de pasador (K), como se muestra. (Los cuatro cables cortos están preconectados por sus ranuras y pestañas de la misma forma. Si es necesario, consulte el paso 6 de la sección "Operación" a continuación para saber cómo desconectar dicha pestaña de su ranura correspondiente).

Cada máquina está equipada con una cuchilla diferente y prevalecería el producto físico realmente recibido.

Operación

Conecte la máquina y seleccione la dirección de rotación del cable con la perilla de control en la parte superior. Al girarla completamente en sentido horario, el cable girará en ese mismo sentido y, al girarla completamente en sentido antihorario, el cable girará en ese mismo sentido.

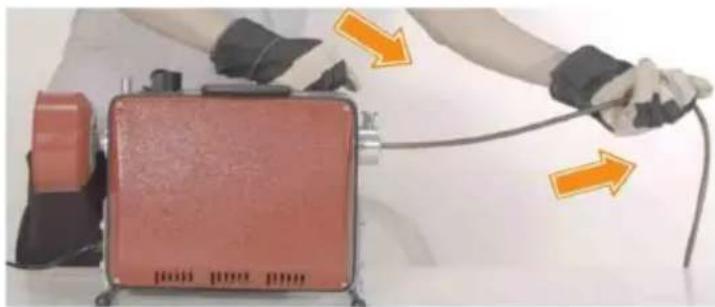

1. Presione la palanca del embrague y el cable debería empezar a girar. Mientras sujeta la palanca, siga tirando del cable para sacarlo de la máquina.

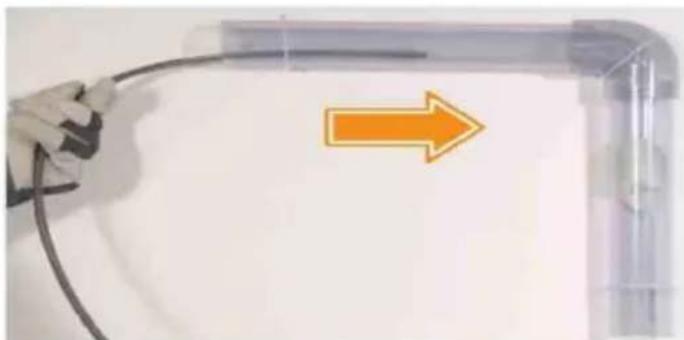

1. Introduzca con cuidado el cable giratorio en el desagüe y aplique una presión constante cuando guíe el cable por la tubería. Tenga cuidado de no forzar el cable, ya que esto pueda dañarlo.

Si utiliza el cable de desagüe de 20 metros, puede girar la perilla de alimentación automática que se encuentra sobre la máquina. Gírela completamente en el sentido de las agujas del reloj, activando el movimiento automático de avance de este cable para ahorrar tiempo y esfuerzo.

Sin embargo, este cable no deja de funcionar cuando la

automatización sigue funcionando, lo que podría caer en el desagüe

y agravar la obstrucción. Preste atención al estado del cable durante

el uso. Suelte la palanca de embrague para detener el movimiento automático cuando note que el cable está a punto de agotarse.

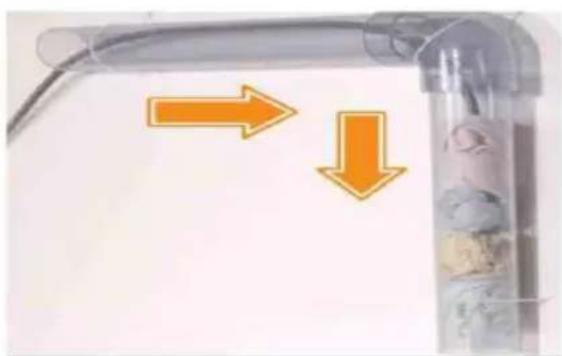

1. A medida que el cable giratorio avanza, romperá y desalojará la obstrucción y los residuos que causan el bloqueo. Si encuentra resistencia, maniobre suavemente el cable hacia adelante y hacia atrás o invierta su dirección de rotación hasta que atraviese la obstrucción.

NO tire del cable con la mano durante la alimentación automática. Gire la perilla de control en sentido antihorario hasta la posición central para detener el movimiento automático antes de tirar de él con protección para las manos.

En algunos casos graves, puede que sea necesario atrapar una obstrucción usando el cable mientras gira y sacar esta obstrucción del desagüe retirando el cable mientras mantiene su rotación.

1. Al limpiar la obstrucción, retraiga gradualmente el cable del desagüe mientras continúa su rotación para que se puedan atrapar los residuos restantes. Una

vez que el cable esté completamente retraído, suelte la palanca del embrague para detener su rotación y gire la perilla de rotación nuevamente a su posición media para desactivar la máquina.

Si utiliza la alimentación automática para el cable largo, gire la perilla de alimentación automática completamente en sentido antihorario para retraer el cable y luego gírela de nuevo a su posición media para detenerla cuando termine.

1. Retire el cable de la entrada de la máquina, tirando del perno de bloqueo para liberarlo si es necesario. Limpie a fondo el cable, el accesorio (si se utiliza) y cualquier pieza contaminada de la máquina. Vuelva a colocar la cubierta protectora en la entrada si ya la ha retirado.

Para quitar el accesorio del cable, inserte la llave en el orificio, haga palanca en la cabeza del cable y deslícelo para sacarlo del accesorio.

GQ-150 TOTALMENTE AUTOMÁTICO MEJORADO

puede atrapar el espacio pasador es suficiente.

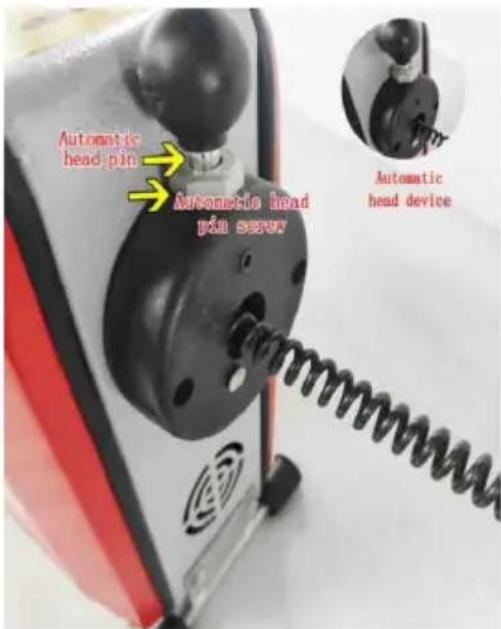

Los ejes flexibles de resorte de 16 mm y mm pueden avanzar y retroceder automáticamente 10 mm, pueden avanzar automáticamente o al revés

Principio: El pasador de cabeza automático está atascado en el espacio del resorte, presionando el embrague para moverse hacia adelante y hacia atrás (preste atención al grado de fuerza de separación), si el pasador de cabeza automático no sale del resorte, deben ajustarse el tornillo debajo

INSTRUCCIONES DE CUIDADO

Si hay algunos problemas con el servicio de reparación, incluso si no está enumerado anteriormente, envíe inmediatamente las herramientas a un centro de reparación profesional para su reparación.

Al reparar la máquina, utilice las piezas indicadas. El uso de piezas no homologadas puede causar daños a la máquina u otros accidentes con lesiones graves.

Si tiene alguna pregunta sobre el uso y el funcionamiento de las herramientas, consulte al personal de servicios posventa del sitio web.

Pragunta	Razón	Método de manejo
Sale humano de dentro	Condensador daño	Reemplazo de
del condensador caja cuando está connectada a la fuente de alimentación		condensadores
Encender, el motor no comenzar	Interruptor dañado o cable sueño en el combustor, condensador dañado.o dañado motor	Acude a un profesión taller de reparación para reparaciones
El motor solo funcía en una revolución,@msteadas que el(other revolución no tieneesianas	El interruptor deconversion estádefectuoso o el El mot está defectuoso.	Acude a un profesión taller de reparación para reparaciones
Conectar laalimentación suministro y el se dispara elprotector contra fugas	Cable de alimentacióndañado	Reemplazo del cable o alimentación
	Motor en cortocircuitodebido a humedad	Acude a un profesión taller de reparación para reparaciones
	Interruptor dañado	Interruptor de combusto
	Toma de corrientedadñana	Reemplazo de energia enchufes
Conectar laalimentación y presioneel embrague manejar, pero el motor gira yresorte no gira	7 5 tipo: desgaste uóxido en el engranaje parte de transmisión; Tipo 100: Desgaste delcinturón o desgaste del polea, chaveta de lapolea del motor no	Acude a un profesión taller de reparación para reparaciones
	instalado u oxidado parte de transmisión
La abrazadora de resorte no está-apretada	El embrague está dañado o hay aceite lubricante en la pared interior de la cojinate embrague, o el engranaje Los dientes de la manga está desgastados	Acuda a un taller de reparación profesional para realizar reparaciones.
La manija del embrague gira 360grados	El resorte del extremode la cremallera del embrague es分开ado, o el resorte helicoidal dentro del el embrague está roto	Acuda a un taller de reparación profesional para realizar reparaciones.
La manija delembrague no se pudypresionar abajo	Óxido en la transmisiónpar	Acuda a un taller de reparación profesional para realizar reparaciones.
Presionando elembrague La palancaproduce una sonido declic	Cojinete de presióndañado	Acuda a un taller de reparación profesional para realizar reparaciones.

Fabricante: Shanghaiuxinmuyeyouxiangonsi

DIRECCIÓN: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD, NSW 2122, Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730
