Produkttyp	Rohrreinigungsmaschine / Rohrreiniger
Marke	Vevor
Modell	GQ100D
Stromversorgung	220-240 V AC, 50 Hz
Motorleistung	500 W
Motordrehzahl	1400 U/min
Federgeschwindigkeit	410-500 U/min (bei gedrücktem Griff)
Maximale Reinigungslänge	25,4 m
Federdurchmesser	9,5 mm
Geeigneter Rohrdurchmesser	50-200 mm (mit passenden Federn)
Enthaltene Federn	16-mm-Feder, 12-mm-Flexfeder
Enthaltene Schneidköpfe	Flexibler Olivenbohrer, gerader Olivenbohrer, recycelter Spiralfräser, spiralförmige Zahnfräse, C-Typ-Fräse, vierkantige Zahnfräse, Schneidschaufel
Enthaltenes Zubehör	Lederhandschuhe, PVC-Handschuhe, Demontageschlüssel, Federbehälter
Nettogewicht	ca. 16 kg
Abmessungen (L x B x H)	ca. 60 x 40 x 40 cm
Motortyp	Universalmotor reversibel
Rückwärtsfunktion	Ja, zum Lösen des Kopfes
Kupplung	Handbetätigter Kupplungsgriff
Sicherheitsschutz	Erdung, Überlastschutz (über Schutzschalter)
Wartung	Reinigung mit Seifenwasser, regelmäßige Schmierung
Garantie	2 Jahre (je nach Händler)

Häufig gestellte Fragen - GQ100D Vevor

Wie verwende ich die Vevor GQ100D Rohrreinigungsmaschine sicher?

Tragen Sie stets die mitgelieferte Schutzbrille und Schutzhandschuhe. Stellen Sie sicher, dass die Arbeitsumgebung trocken und gut beleuchtet ist. Tragen Sie keine weite Kleidung und halten Sie Ihre Haare von beweglichen Teilen fern. Vergewissern Sie sich, dass die Maschine bei Einstellungen und Wartungsarbeiten vom Stromnetz getrennt ist.

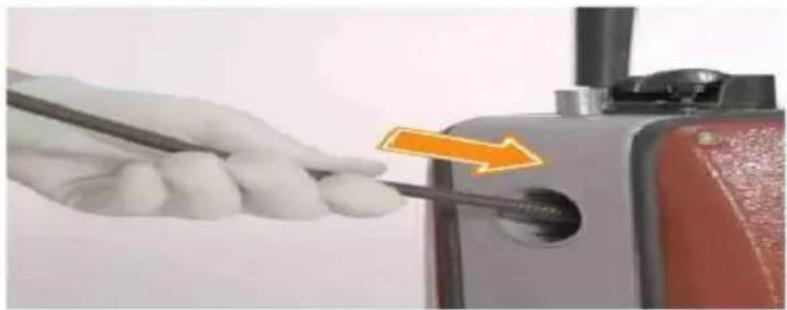

Wie ist das Vorgehen zum Einsetzen der Feder in die Maschine?

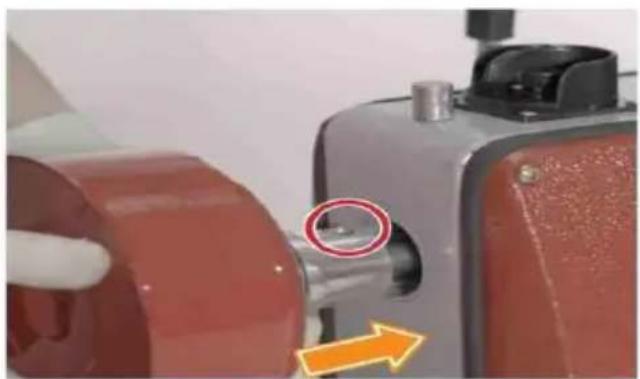

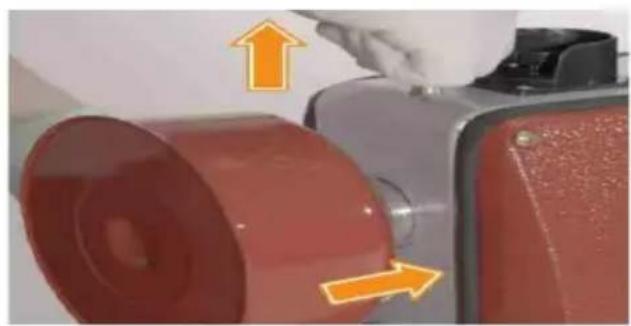

Entnehmen Sie die Feder mit dem Demontageschlüssel aus dem Federbehälter. Schieben Sie das Mutterende der Feder von vorne in den Maschinenkörper, sodass etwa 30 cm überstehen. Stellen Sie sicher, dass der Schalter während dieses Vorgangs auf AUS steht.

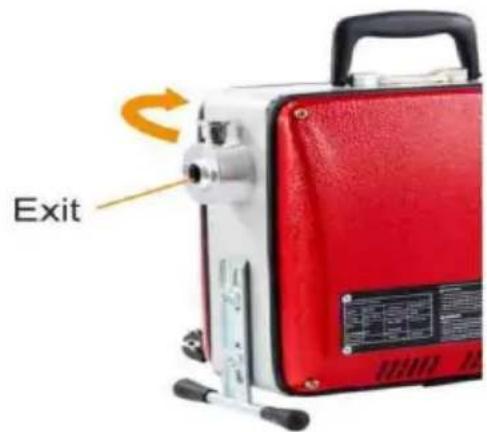

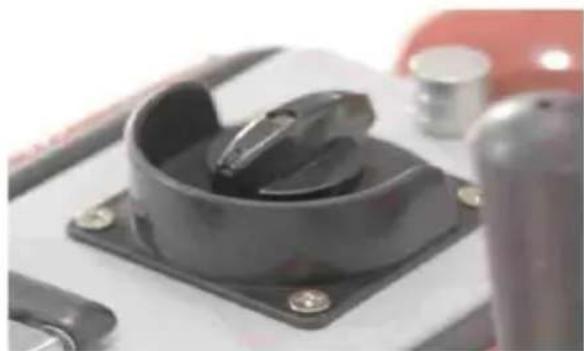

Wie kehre ich die Drehrichtung der Feder um?

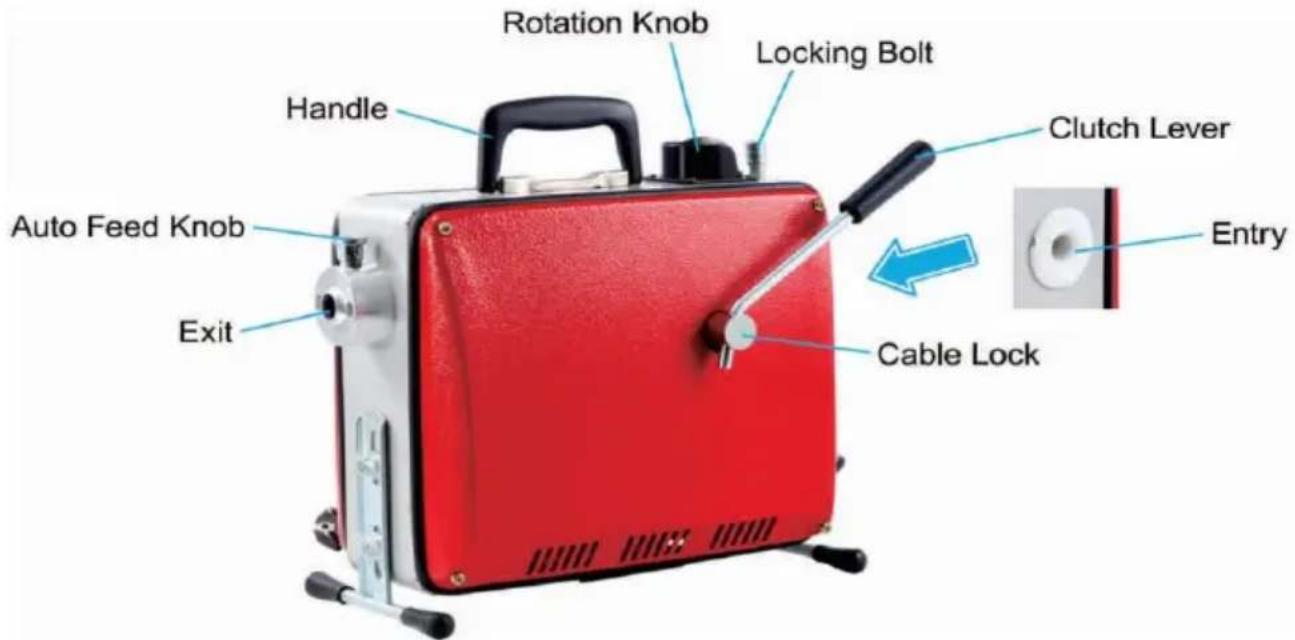

Verwenden Sie den Steuerknopf oben auf der Maschine. Drehen Sie ihn ganz gegen den Uhrzeigersinn für Rückwärtslauf (REV). Diese Funktion ist nützlich, um den Schneidkopf oder die Feder aus einer Blockade zu lösen.

Was tun, wenn die Feder im Rohr stecken bleibt?

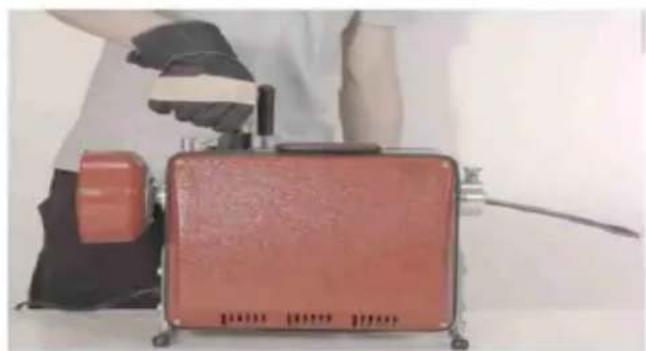

Lassen Sie sofort den Kupplungsgriff los und stellen Sie den Schalter auf AUS. Nach dem Stoppen der Maschine stellen Sie den Schalter auf Gegen-Uhrzeigersinn (REV) und betätigen Sie die Kupplung, um die Feder zurückzuziehen. Sobald die Feder frei ist, stellen Sie den Schalter wieder auf Uhrzeigersinn (CW), um fortzufahren.

Wie pflege ich die Maschine nach dem Gebrauch?

Reinigen Sie die Feder und die Schneidköpfe mit klarem Wasser, um Ablagerungen zu entfernen. Trocknen Sie sie und tragen Sie Rostschutzöl (z.B. RIDGID) auf die Feder auf. Schmieren Sie die Dichtungen und Stifte. Reinigen Sie das Maschinengehäuse mit Seifenwasser, ohne dass Feuchtigkeit in den Motor eindringt.

Welche Arten von Rohren können mit dem GQ100D gereinigt werden?

Die Maschine eignet sich für Rohre mit einem Innendurchmesser von 50 bis 200 mm und einer maximalen Reinigungslänge von 25,4 m. Sie ist für Haushalts- und Wohnrohre einschließlich Bögen geeignet.

Welches Zubehör ist beim Modell GQ100D enthalten?

Die Verpackung enthält: eine 16-mm-Feder, eine 12-mm-Flexfeder, mehrere Schneidköpfe (Olivenbohrer, Zahnfräse usw.), einen Demontageschlüssel, ein Paar Lederhandschuhe und ein Paar PVC-Handschuhe sowie einen Federbehälter.

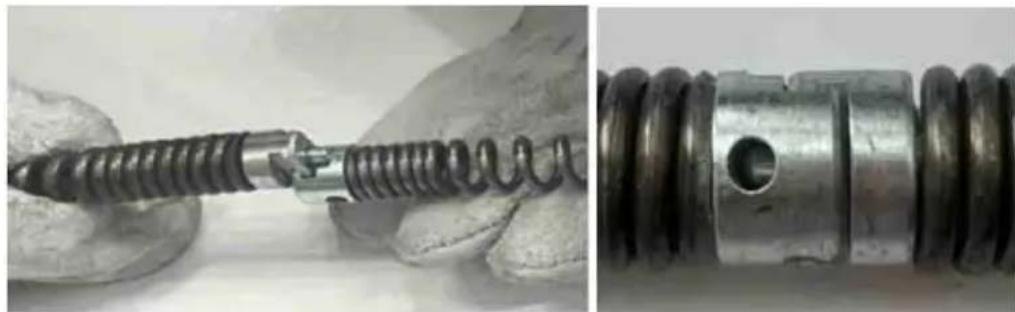

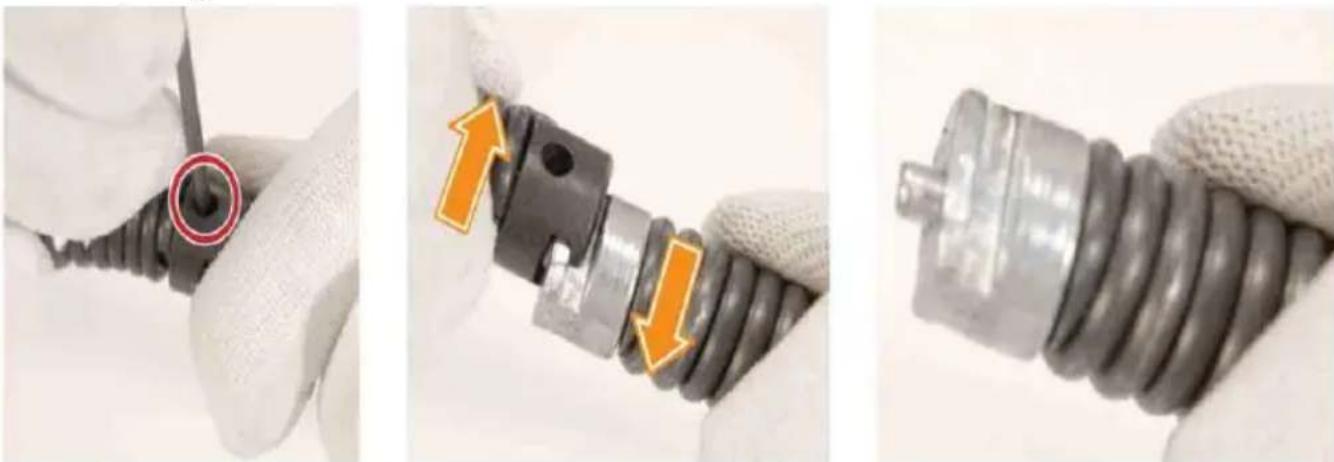

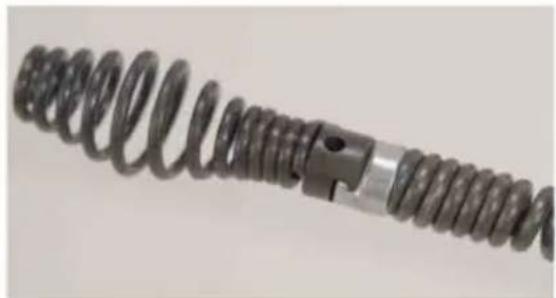

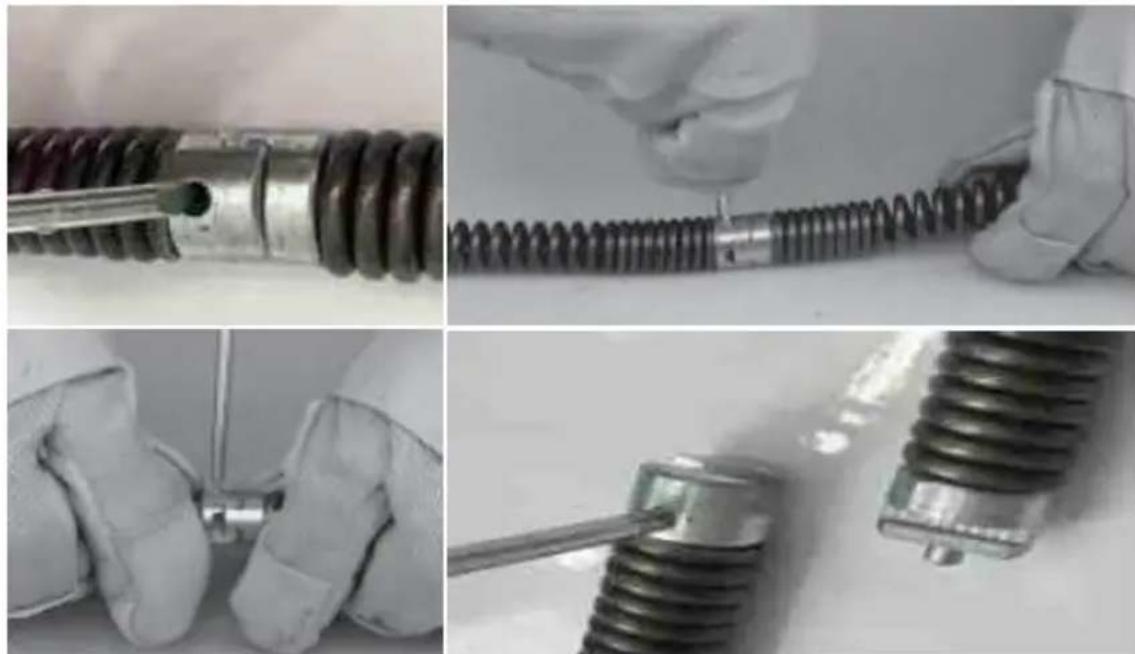

Wie verbinde ich die Schneidköpfe mit der Feder?

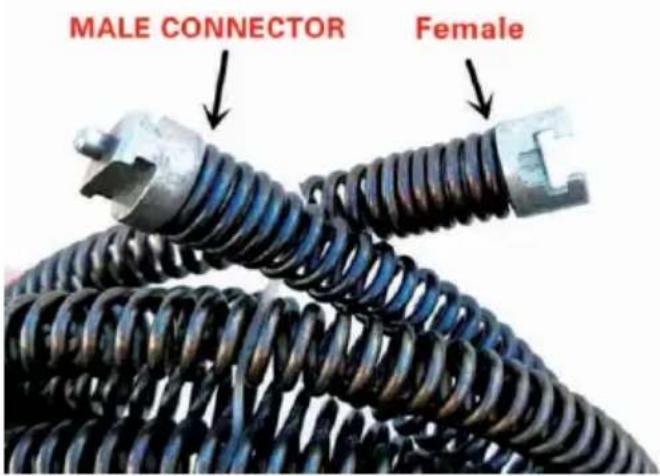

Richten Sie die T-Nut des Schneidkopfes auf das schmale Ende des Federverbinders aus. Drücken Sie fest, bis er einrastet. Überprüfen Sie, ob die Verbindung sicher ist. Verwenden Sie den Demontageschlüssel, um den Kopf bei Bedarf zu entfernen.

Wie hoch ist die elektrische Leistung und welche Stromversorgung wird benötigt?

Die Maschine ist mit einem 500 W Motor ausgestattet, der mit einer Spannung von 220-240 V AC bei 50 Hz arbeitet. Sie muss an eine geerdete Steckdose angeschlossen werden. Verwenden Sie ein geeignetes Verlängerungskabel (mindestens 16 AWG für 30 m).

Was tun, wenn Rauch aus dem Kondensatorgehäuse austritt?

Dies deutet auf einen defekten Kondensator hin. Trennen Sie die Maschine sofort vom Stromnetz. Lassen Sie den Kondensator von einer Fachwerkstatt ersetzen. Verwenden Sie die Maschine nicht, bis das Problem behoben ist.

BEDIENUNGSANLEITUNG GQ100D Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

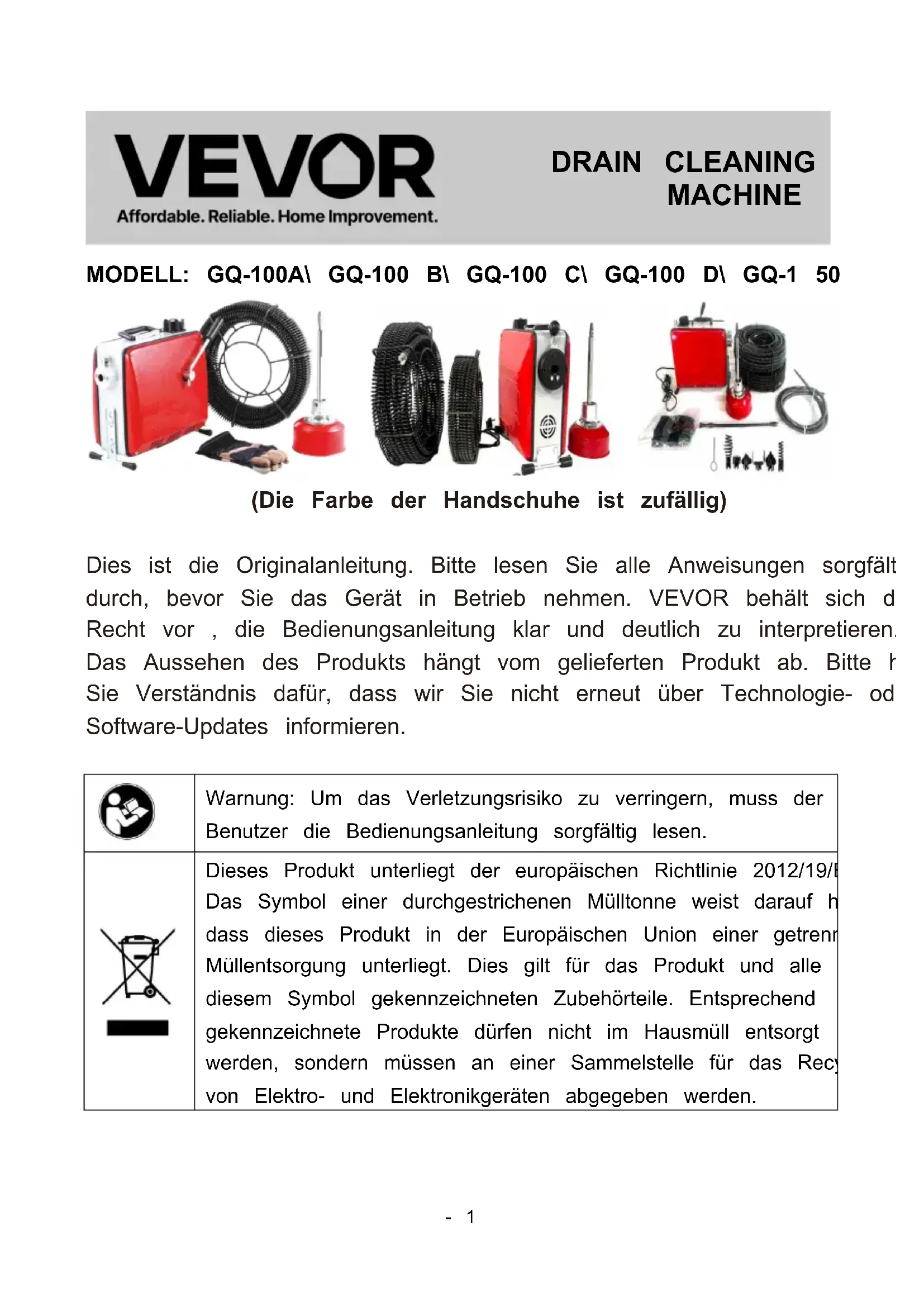

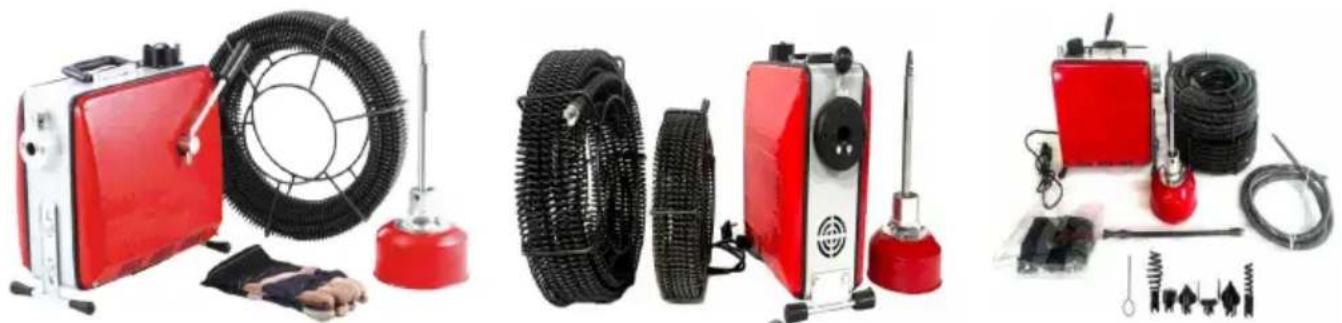

ROHRREINIGUNGSMASCHINE

MODELL: GQ-100A

GQ-100 B

GQ-100 C

GQ-100 D

GQ-150

MODELL: GQ-100A, GQ-100 B, GQ-100 C, GQ-100 D, GQ-150

Die Farbe der Handschuhe ist zufällig.

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

	Warnung: Um das Verletzungsrisiko zu verringn, muss der Benutzer die Bedienungsanleitung sorgfältiglesen.
	Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/Das Symbol einer durchgestrichenen Mülltonne weist darauf hass这点es Produkt in der Europäischen Union einer getrenmullentsorgung unterliegt. Dies gilt für das Produkt und alle thissem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern,müssen an einer Sammelstelle für das Rec von Elektro- und Elektronikgeräten abgegeben werden.
[ ]	Dieses Symbol weist daraufhin, dass Sie beim Gebrauch de Maschine immer eine Schutzbrille mit Schutzplatten und Augenschutzfunktion tragemüssen, um das Risiko von Augenverletzungen zu verringn.
[ ]	Dieses Symbol weist auf die Gefahr hin, dass Höhe, Finge andere Körperteile im Kabel der Baggermaschine eingeklemmt können.
[ ]	Das Symbol weist auf die Gefahr hin, die durch den Eingrif Riemen und die Riemenscheibe entstehen.
[ ]	Das Symbol weist auf die Gefahr eines Stromschlags hin.

ANWEISUNGEN

Sicherheitshinweise

Bitte lesen Sie alle Sicherheitshinweise und Anweisungen sorgfältig durch. Die Nichtbeachtung dieser Sicherheitshinweise kann zu Stromschlägen, Bränden oder schweren Verletzungen führen. Bitte bewahren Sie diese Sicherheitshinweise und Anweisungen sorgfältig auf.

Sicherheitsvorkehrungen am Arbeitsplatz

1. Halten Sie den Arbeitsplatz sauber und gut beleuchtet. Chaos und Dunkelheit können leicht zu Sicherheitsunfällen führen. Feuer muss verhindert werden.
2. Betreiben Sie Elektrowerkzeuge nicht in gefährlichen Umgebungen wie brennbaren und explosiven Umgebungen, wie brennbaren und explosiven Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge können Funken erzeugen, die den Staub oder das Gas entzünden können.
3. Halten Sie während des Betriebs der Maschine unbefugtes Personal (einschließlich Kinder, Umstehende, Nicht-Mitarbeiter usw.) vom Arbeitsplatz fern. Unzulässige Eingriffe können die ordnungsgemäße Verwendung des Werkzeugs beeinträchtigen.

Elektrische Sicherheit

• Werkzeuge mit Erdungsschutz sollen in Steckdosen eingesetzt werden, die den Erdungsvorschriften entsprechen. Wechseln Sie den Stecker nicht und verwenden Sie keinen anderen Adapter. Wenn Sie vermuten, dass die Steckdose keinen Erdungsschutz hat, lassen Sie sie von einem qualifizierten Elektriker überprüfen. Im Falle eines elektrischen Fehlers bietet der Erdungsschutz einen geringeren Widerstand, sodass der Strom direkt in den Boden gelangen kann, ohne den Weg durch den Bediener selbst zu gehen.
• Werkzeuge mit Erdungsschutz sollen in Steckdosen eingesetzt werden, die den Erdungsvorschriften entsprechen. Wechseln Sie niemals den Stecker und verwenden Sie keinen anderen Adapter. Wenn Sie vermuten, dass die Steckdose keinen Erdungsschutz hat, lassen Sie sie von einem qualifizierten Elektriker überprüfen. Im Falle eines elektrischen Fehlers bietet der Erdungsschutz einen geringeren Widerstand, sodass der Strom direkt in die Erde fließen kann, ohne den Bediener selbst zu passieren.
• Setzen Sie Elektrowerkzeuge nicht Regen und Feuchtigkeit aus, da dies das Risiko eines Stromschlags erhöht.
• Beschädigen Sie das Netzkabel nicht. Ziehen Sie das Elektrowerkzeug nicht am Netzkabel. Halten Sie das Netzkabel von Hitze, Öl, scharfen Kanten oder beweglichen Gegenständen fern. Ein beschädigtes Netzkabel oder das Verfangen in anderen Gegenständen erhöht das Risiko eines Stromschlags.
• Beschädigen Sie das Netzkabel nicht. Ziehen Sie das Elektrowerkzeug nicht am Netzkabel. Halten Sie das Netzkabel von Hitze, Öl, scharfen Kanten oder beweglichen Gegenständen fern. Ein beschädigtes Netzkabel oder das Verfangen in anderen Gegenständen erhöht das Risiko eines Stromschlags.

Persönliche Sicherheitsvorkehrungen

1. Behalten Sie beim Umgang mit Elektrowerkzeugen einen klaren Kopf und konzentrieren Sie sich auf die Arbeit. Benutzen Sie Elektrowerkzeuge nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Unachtsames Verhalten kann zu schweren Verletzungen führen.
2. Tragen Sie angemessene Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Kleidung, Haare und Handschuhe von beweglichen Teilen fern.

Weite Kleidung, Schmuck und lange Haare können leicht in bewegliche Teile geraten.

1. Starten Sie die Maschine nicht unbeabsichtigt. Stellen Sie sicher, dass der Schalter ausgeschaltet ist, bevor Sie das Gerät in die Steckdose stecken. Wenn Sie ein Elektrowerkzeug tragen und versehentlich den Schalter im Startzustand berühren, kann dies zu einem Sicherheitsunfall führen.
2. Alle Einstellwerkzeuge, wie z. B. Schraubenschlüssel, sollen vor dem Start der Maschine entfernt werden. Diese Werkzeuge sind sehr gefährlich, wenn sie mit den beweglichen Teilen der Maschine in Berührung kommen und können leicht zu Verletzungen führen.
3. Halten Sie das Gleichgewicht und verlieren Sie es nicht, während Sie die Maschine bedienen. So haben Sie in unerwarteten Situationen eine bessere Kontrolle.
4. Verwenden Sie persönliche Schutzausrüstung ordnungsgemäß und tragen Sie stets eine Schutzbrille. Zur persönlichen Schutzausrüstung gehören Staubmasken, rutschfeste Sicherheitsschuhe, harte Polster oder Hitzeschutzvorrichtungen. Die ordnungsgemäße Verwendung dieser Schutzausrüstung verringert das Risiko von Unfällen mit Personenschäden.

Nutzung und Wartung der Werkzeuge

1. Verwenden Sie die Werkzeuge nicht übermäßig und führen Sie die entsprechenden Arbeiten entsprechend ihrem Zweck aus. Eine sinnvolle Auswahl der Werkzeuge zur Erledigung der Arbeiten entsprechend ihrem vorgesehenen Zweck führt mit halbem Aufwand zum doppelten Ergebnis und ist sicher.
2. Wenn der Schalter der Maschine nicht ordnungsgemäß funktioniert, verwenden Sie die Maschine nicht mehr. Geräte mit defektem Schalter sind gefährlich und müssen sofort repariert werden.
3. Vor dem Einstellen, Auswechseln und Aufbewahren der Werkzeuge muss die Stromversorgung unterbrochen werden. Dadurch wird ein unbeabsichtigter Start des Werkzeugs verhindert.
4. Achten Sie darauf, Elektrowerkzeuge nicht für unbefugte Personen, insbesondere Kinder, zugänglich aufzubewahren. Denn Elektrowerkzeuge sind für ungeschulte Personen sehr gefährlich.
5. Pflegen Sie die Werkzeuge sorgfältig, um sicherzustellen, dass Kopf und Klinge scharf sind.

Durch die richtige Pflege und das Schärfen der Klinge können Knoten reduziert und die Kabel leichter kontrolliert werden.

1. Überprüfen Sie die Werkzeuge regelmäßig auf fehlerhafte Position beweglicher Teile, Beschädigungen oder andere Schäden, die den normalen Gebrauch der Werkzeuge beeinträchtigen könnten. In diesem Fall müssen diese vor dem Gebrauch repariert werden. Viele Unfälle sind auf unsachgemäße Wartung der Werkzeuge zurückzuführen.

Bitte verwenden Sie nur die empfohlenen Aufsätze. Zubehör, das für ein Werkzeug geeignet ist, kann für ein anderes Werkzeug gefährlich sein.

AUFSCHLAG

Die Wartung der Maschine muss durch Personal erfolgen, das die Bewertung des Herstellers besteht, da es sonst zu Unfällen mit Personenschäden kommt. - Bitte befolgen Sie bei der Verwendung der Maschine und beim Austausch des vom Hersteller angegebenen Zubehörs bereits die Anweisungen in der Bedienungsanleitung. Andernfalls kann es zu einem Stromschlag oder einem Unfall mit Verletzungen kommen. - Trennen Sie vor Wartungsarbeiten alle Stromverbindungen, um Stromschlagunfälle und unbeabsichtigte Inbetriebnahme zu vermeiden. Dieser Abschnitt enthält wichtige Sicherheitshinweise zu diesem Werkzeug. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie die Trommelmaschine verwenden. Andernfalls kann es zu Stromschlägen, Bränden oder schweren Verletzungen kommen. Bitte bewahren Sie diese Sicherheitshinweise gut auf!

Der Einsatz der Baggermaschine ist sicher

27. Bitte tragen Sie die bereitgestellten Arbeitshandschuhe. Es ist verboten, Lappen oder Baumwollhandschuhe zum Halten des Baggerkabels zu tragen, da sonst die Gefahr besteht, dass Sie sich am Baggerkabel verfangen und Verletzungen verursachen. 28. Betreiben Sie die Maschine nicht mit abgenommener Riemenabdeckung. Es besteht die Gefahr, dass Ihre Finger durch den Riemen und die Riemenscheibe eingeklemmt werden. 29. Drehen Sie den Baggerkopf nicht, während die Maschine läuft. Andernfalls

wird die Kabelspannung zu groß und es entstehen Drehmomente, Knoten oder sogar Brüche, was zu schweren Verletzungen führen kann.

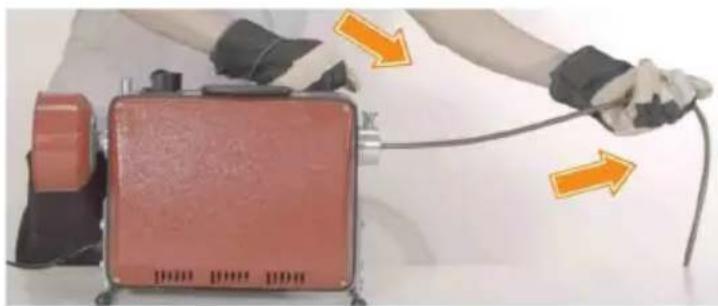

1. Bedienen Sie das Kabel mit der behandschuhten Hand, damit Ihre Hand die Bewegung des Kabels spüren kann. So verhindern Sie, dass sich das Kabel verdreht, verknotet oder gar bricht usw. und vermeiden so Verletzungsunfälle.
2. Die Maschine steht zwei Meter vom Rohreinlass entfernt. Ein zu großer Abstand kann dazu führen, dass sich die Kabel verdrehen und verknoten.
3. Die Maschine ist für die Bedienung durch eine einzelne Person ausgelegt. Der Bediener kann den Fußschalter und das Stahlkabel allein steuern. Sobald sich der Baggerkopf nicht mehr dreht, wird die Maschine gestoppt, um ein Verdrehen des Kabels, Verknoten oder gar Reißen usw. zu verhindern und so Verletzungen zu vermeiden.
4. Drehen Sie die Maschine nicht rückwärts, es sei denn, dies ist im Handel ausdrücklich erwähnt. Das Drehen kann die Kabel weniger beschädigen und wird normalerweise verwendet, um den Kopf von der Blockade zu lösen.
5. Berühren Sie die laufende Seiltrommel und das Führungsrohr nicht mit den Händen. Erst wenn die Maschine stoppt, greift die Hand in die Trommel. Andernfalls kann die Hand durch die rotierenden Teile verletzt werden.
6. Tragen Sie keine weite Kleidung oder Schmuckketten, um Ihre Haare und Kleidung von beweglichen Teilen fernzuhalten. Weite Kleidung, Schmuckketten und Haare können leicht in bewegliche Teile geraten und stellen eine Gefahr dar.
7. Beim Betrieb und der Verwendung der Baggermaschine verwenden Sie bitte die entsprechende persönliche Schutzausrüstung. Abwasserkanäle enthalten in der Regel weitere Schadstoffe, die für den menschlichen Körper schädlich sind. Geeignete persönliche Schutzausrüstung umfasst Schutzbrillen, Schutzhandschuhe und andere Sicherheitsausrüstung wie Masken, Gummihandschuhe, Schutzkleidung, Stahlkopfstiefel usw.
8. Achten Sie auf Ihre persönliche Hygiene, waschen Sie Ihre Hände und andere Körperteile mit Seifenwasser und essen oder trinken Sie während der Baggerarbeiten nicht, um das Einatmen giftiger Substanzen zu vermeiden.
9. Betreiben Sie die Maschine nicht im Wasser und verwenden Sie sie nicht in der Nähe von Wasser, da dies das Risiko eines Stromschlags erhöht.
10. Zum Ausbaggern von Rohren, die der Arbeitskapazität der Maschine entsprechen,

den Betriebsspezifikationen entsprechen. Jede andere Verwendung der Maschine erhöht das Risiko gefährlicher Unfälle.

Produktübersicht, technische Parameter und Standardkonfiguration

Produktübersicht

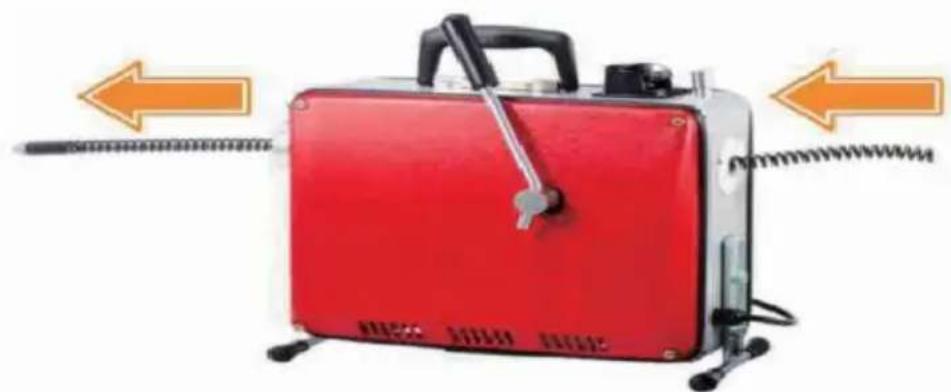

Geeignet zum Reinigen verschiedener Arten von verstopften Rohren innerhalb und außerhalb von Haushalten mit einem Innendurchmesser von 50 - 200 mm.

• Kann verwendet werden: Φ 10 mm, Φ 16 mm, zwei Federgrößen.
• Mit weicher Welle mit Φ 10 mm, geeignet zum Reinigen von Rohrleitungen mit einem Innendurchmesserbereich von 50 - 110 mm und einer Baggerlänge von bis zu 5 m, besonders geeignet für komplexe Rohrleitungen mit kleinen Durchmessern oder Rückflussbögen.
• Durch die Verwendung einer abnehmbaren, segmentierten, elastischen Spiralwelle mit einem Durchmesser von 16 mm kann eine Rohrleitung im Bereich von 50 bis 200 mm Φ gereinigt werden. Die Welle kann beliebig verlängert und angeschlossen werden, und die Baggerlänge kann bis zu 3 m betragen.

Drücken Sie den Griff und die Federgeschwindigkeit kann 410-500 U/min erreichen. Lassen Sie den Griff los und die Feder hört auf, sich zu drehen.

Zur Reinigung von Rohrleitungen werden verschiedene spiralelastische Biegewellen eingesetzt, die alle manuell mit Federn beschichtet werden. Der umkehrbare Elektromotor ist mit einer stufenlos betätigten Kupplung verbunden, sodass die Maschine in jeder Situation schnell reagieren kann.

Rohrkapazität: variiert je nach Kabel

GQ-100A	390 W	Fruhling Durchmesser	9,5 mm	Entsprechend Pipeline-GröBe	50-75 mm
		Schnittstelle	16-mm-Feder + 16-mm-Schnittstell		75-110 mm
	Reinigungsdauer:24,5 m	Klingengröbe	enklinge +12-mm-weicheFeder
		Olive ist ein Spiralbohrer * 1 Gerader SpiralbohreE-Typschneider * 1 Spiralgezahnter Schneider * 11 x gezackter VierkantbohrerSchaufelschneider * 1 Demontageschlüssel * 1
GQ-100Milliarden	450 WReinigungsdauer:25,4 m	FrühlingDurchmesser	9,5 mm	EntsprechendPipeline-GröBe	50-75mm
		SchnittstelleKlingengröbe	16-mm-Feder +16-mm-Schnittstellenklinge +12-mm-weicheFeder		75-110mm
		Olive ist ein Spiralbohrer * 1 Gerader SpiralbohrecTyp-Fräser * 1 Spiralgezahnter Fräser * 11 x vierschneidiger gezackter SchneidbohrerSchaufelschneider * 1 Demontageschlüssel * 1
GQ-100 ° C	500 WReinigungslänge:45,4 m	FrühlingDurchmesser	9,5 mm	EntsprechendPipeline-GröBe	50-75mm
		SchnittstelleKlingengröbe	16-mm-Feder +16-mm-Schnittstellenklinge +12-mm-weicheFeder		75-110mm
		Olive ist ein Spiralbohrer * 1Gerader SpiralbohrecTyp-Fräser * 1 Spiralgezahnter Fräser * 11 x vierschneidiger gezackter Schneidbohrer
		Schaufelschneider * 1 Demontageschlüssel * 1
GQ-100D	500 W Reinigungsdauer:25,4 m	Frühling Durchmesser	9,5 mm	Entsprechend Pipeline-Größe	50-75mm
		SchnittstelleKlingengröße	16-mm-Feder +16-mm-Schnittstellenklinge +12-mm-weicheFeder		75-110mm
		Flexibler Olivenbohrer * 1 Olivenbohrer * 1Recycler Spiralbohrer * 1S gerader Spiralbohrer * 1 S spiralförmiger gezadFräser * 1C-Typ-Fräser * 1 Vierkant -Zackenfräser * 1Schaufelschneider * 1 Demontageschlüssel * 1
GQ-150	850 W Reinigungslänge:33,9 m	Frühling Durchmesser	9,5 mm	Entsprechend Pipeline-Größe	50-75mm
		SchnittstelleKlingengröße	16MM Feder +16MMSchnittstellenklinge +12MM weicheFeder		75-110mm
			22-mm-Feder +22-mm-Schnittstellenklinge +12-mm-weicheFeder		100-200mm

Olivenförderiger Spiralbohrer * 1 Gerader Spiralbohrer E-Formschneider * 1 Spiralförderiger gezackter Schneider * 1 Vierkant- Zackenschneider * 2 S Schaufelschneider Demontageschlüssel * 2 Hornförderiger Spiralbohrer U-förderiger Schneider * 1

	Olivenförderige Klinge Wird verwendet, um verschiedene Verstopfungen und Rohrleitungsbiegungen, Öl und Fett zu beseitigen. Funktioniert gut		Spiralförming gezahnter Kopf Wird verwendet, um Verstopfungen aus Rohrleitungen zu entfernen, die beispelsweise durch Bäume, Wurzeln, Schmut oder Fett verursacht werden.
	Schaufelblatt Schaufelartige Reinigung vo Rohrleitungswänden zum Entfernen von Fett. Wird verwendet, um Ölrückstände im Inneren von Rohrleitung zu entfernen.		Öl-Schneidklinge Wird zum Entfernen von Fett von Mülleräten oder Rohrleitungswänden verwendet
	Schneideblatt mit vier Zähnen Wird zum Reinigen von Verstopfungen verwendet, die durch Verhärung oder Verklumpen in Rohrleitung verursicht werden.		Gerade Spiralklinge Wird zum Aufspären und Beseitigen von Verstopfungen oder zum Sammeln von Proben vo Rohrleitungsvorstopfungen

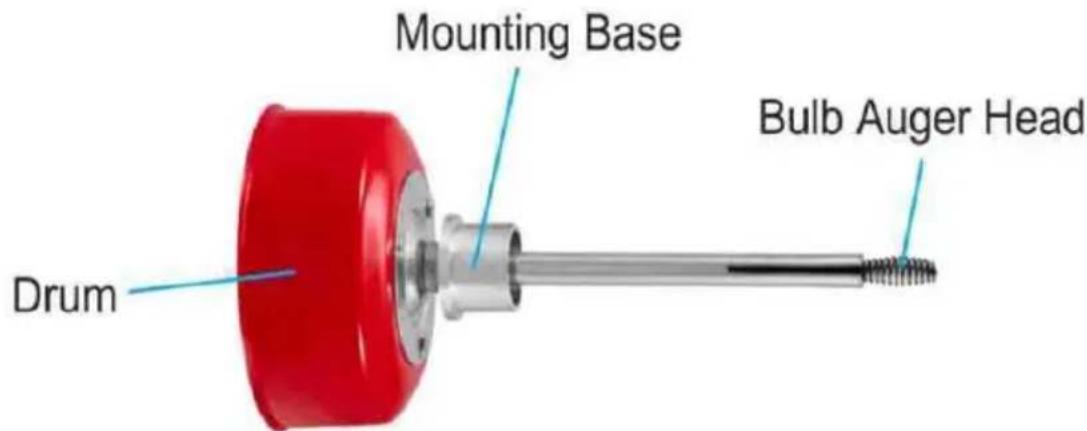

	Federfach Installieren Sie 3/8 "Feder	Lederhandschuhe PVC-Handschuhe Schützen Sie ihre Höhe vor Verletzungen (Die Farbe der Handschuhe i zufällig).
①②③④⑤⑥⑦⑧		19. Spiralbohrer mit geradem Haken 20. Gerader Spiralbohrer 21. Doppelter Olivenkopf-Spiralbohrer 22. Olivenfürmiger Spiralbohrer 23. Spiralfürmiger Wellenschneider 24. U-förmiger Schneider 25. gezackter Vierklingenschneider 26. Schaufelschneider 27. Demontageschlüssel
Satz mit 6 Stück 22 mm federspezifischen Schneidkörper
Diameter 65mm Diameter 65mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 70mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter 7.0mm Diameter		13. Oliven-Spiralbohrer 14. gerader Spiralbohrer 15. U-förmiger Schneider 16. Schaufelschneider 17. Vierschneidiger gezackter Schneidbohrer 18. Schlüssel zerlegen

MOTOR:

Typ: AC220V-240V/50Hz, Inverter-Universalmotor

Phasenwechselstrommotor.

Motordrehzahl: 1400 U/min

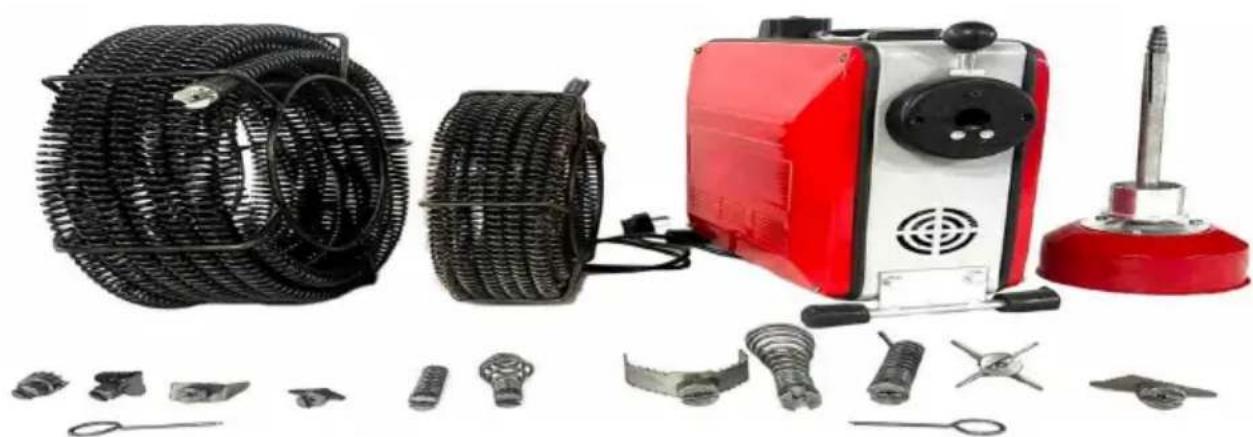

Standardkonfiguration (basierend auf dem tatsächlich erhaltenen Produkt)

1. Operationshandschuhe: 1 Paar
2. Satz Federbehälter mit 3/8-Zoll-Feder
3. Kopf ausbaggern: 1 Satz

ANWENDBARER BEREICH

Mit der Baggermaschine können Rohre der entsprechenden Höhe ausgebaggert werden. Bei korrekter Planung, Konstruktion und Installation der Rohrleitung und geringer Verstopfung ist die Maschine effizient und beschädigt nichts. Es wird empfohlen, vor dem Ausbaggern die Verstopfung im Rohr mit einem Rohrendoskop zu untersuchen und anschließend mit der Baggermaschine auszubaggern. Die Baggermaschine kann nicht alle Verstopfungen beseitigen.

MASCHINENINSPEKTION

Führen Sie vor der Verwendung der Maschine die folgenden Schritte aus, um die Maschine zu überprüfen und unnötige Unfälle wie Stromschläge,

Kabelverzerrungen, Kabelbrüche usw. zu vermeiden.

Tragen Sie immer eine Schutzbrille, Handschuhe und andere geeignete

Schutzausrüstungen, wie z. B. Chemikalienschutz, Schutzhandschuhe usw.

1. Überprüfen Sie die Handschuhe der Baggermaschine auf Beschädigungen, Verschleiß oder lose Teile. Andernfalls können diese leicht in die Feder geraten und eine Gefahr darstellen. Die Handschuhe schützen die Hand vor rotierenden Kabeln. Sind die Handschuhe beschädigt, abgenutzt oder locker, ersetzen Sie sie durch neue Lederhandschuhe, bevor Sie die Baggermaschine benutzen.

Reinigen Sie die Maschine mit Handschuhen aus Leder oder

PVC-Material.

1. Überprüfen Sie, ob die Kabel und Stecker in gutem Zustand sind. Sollten Beschädigungen vorliegen, ersetzen Sie diese bitte durch intakte Kabel und Stecker.
2. Überprüfen Sie, ob das Erscheinungsbild der Maschine intakt ist, ob Teile defekt sind und andere Faktoren die Sicherheit beeinträchtigen. Bitte bestätigen Sie, dass die Maschine in gutem Zustand verwendet werden kann.
3. Reinigen Sie den Griff von Fett und Staub, um das Auftreten verschiedener Gefahren zu verringern und die Maschine leichter steuern zu können.
4. Prüfen Sie, ob das Sicherheitskennzeichen an der Maschine angebracht und gut lesbar ist. Betreiben Sie die Maschine nicht ohne Sicherheitskennzeichen. Die Sicherheitskennzeichnung ist wie in der Abbildung dargestellt.

1. Reinigen Sie Kopf und Kabel von Ablagerungen und prüfen Sie, ob diese abgenutzt oder beschädigt sind. Wenn die Feder stark verformt oder abgenutzt ist, verwenden Sie sie sofort nicht mehr. Überprüfen Sie den Stift der Federverbindung, ob die Gefahr besteht, dass die Feder in das Rohr fällt.
2. Überprüfen Sie, ob die Kante des Baggerkopfes scharf ist. Andernfalls muss der scharfe Baggerkopf der Baggerkante ausgetauscht werden. Wenn der Baggerkopf nicht scharf ist, beeinträchtigt dies den Baggereffekt und kann zu Federverzerrungen, Knoten und sogar Brüchen führen.
3. Schmieren Sie die Maschine gemäß der Bedienungsanleitung, um einen normalen Gebrauch der Maschine zu gewährleisten und ihre Lebensdauer zu verlängern.
4. Testen Sie die Leistung der Maschine: Schließen Sie die Maschine an die Stromversorgung an. Stellen Sie den Schalter auf die Gänge VORWÄRTS und

RÜCKWÄRTS, um zu sehen, ob die Maschine richtig startet. Stellen Sie den Schalter auf AUS. Stellen Sie sicher, dass die Maschine anhält. Starten und Stoppen ist normal. Stellen Sie sicher, dass die elektrische Funktion der Maschine einwandfrei funktioniert. Stellen Sie den Schalter auf AUS. Ziehen Sie die Feder aus dem Federbehälter über den Rumpf hinaus. Installieren Sie den Rumpf gemäß der Bedienungsanleitung. Drücken Sie den Kupplungshebel. Ziehen Sie fest an der Feder. Die Feder lässt sich nicht herausziehen. Lassen Sie den Kupplungshebel los, damit er schnell zurückfedert. Stecken Sie den Stecker ein. Stellen Sie den Schalter auf CW. Drücken Sie den Kupplungshebel. Die Feder dreht sich. Stellen Sie den Schalter auf AUS. Die Maschine hört auf zu drehen, dann legen Sie den Schalterknopf in die REV-Position, drücken Sie den Kupplungsgriff, die Feder dreht sich in die entgegengesetzte Richtung, und die Maschine macht ein reines Geräusch. Dies zeigt, dass die Maschine ordnungsgemäß funktioniert. Andernfalls hat die Maschine ein Problem und muss repariert werden.

BITTE BEACHTEN SIE:

Eine Feder, deren Federgelenkstift nicht zurückfedern kann, ist abgenutzt oder beschädigt und kann bei Gebrauch schwere Verletzungen verursachen oder in das Rohr fallen.

1. Der Arbeitsplatz sollte folgende Anforderungen erfüllen:
2. Vollständige Beleuchtung, keine brennbaren und explosiven Gase, Flüssigkeiten oder Stäube.
3. Der Arbeitsbereich sollte trocken und der Boden eben sein. Stellen Sie die Maschine nicht in der Nähe von Wasser auf und setzen Sie den Bediener keinem Wasser aus.
4. Eine Steckdose mit Erdungsschutz.
5. Reinigen Sie den Bereich, in dem das Kabel verläuft, um sicherzustellen, dass es nicht durch Hitzequellen, Fett, scharfe Gegenstände oder andere bewegliche Objekte beschädigt wird.
6. Der Weg vom Transport der Maschine zur Arbeitsstelle sollte eben sein. Überprüfen Sie das auszubaggernde Rohr. Suchen Sie nach Möglichkeit den Startpunkt, identifizieren Sie den Bogen, den lichten Abstand, den Abstand zur Hauptleitung und die Verstopfung, chemische Substanzen usw. Wenn chemische

Substanzen vorhanden sind, ermitteln Sie deren Zusammensetzung und ergreifen Sie Sicherheitsmaßnahmen usw. Gegebenenfalls müssen Einrichtungen wie Vogelbecken entfernt werden, die den Betrieb der Maschine behindern oder die Kabel beschädigen können.

1. Wählen Sie die passende Baggerausrüstung:

Die Baggermaschine kann die Verstopfung der Abwasserleitung nicht ausbaggern.

1. Stellen Sie sicher, dass die Maschine überprüft wurde.
2. Legen Sie bei Bedarf Schutzunterlagen auf den Boden, da beim Baggern Schmutz entsteht. Nehmen Sie den üblichen Weg. Wenn Sie die Treppe hinaufgehen, achten Sie darauf, dass die Maschine nicht ausrutscht, und ziehen Sie die entsprechenden Schutzschuhe an.
3. Die Maschine ist zwei Fuß vom Eingang entfernt. Zu lange Kabel können Verformungen und Knoten verursachen. Andernfalls kann das Gerät mit einem geeigneten Rohr an den Einlass angeschlossen und das Kabel durch das Verlängerungsrohr geführt werden. Falsche Kabelschutzmaßnahmen können zu Verformungen, Knoten oder sogar Brüchen führen und den Bediener verletzen.
4. Verwenden Sie ein Verlängerungsrohr zum Schutz der Stahlkabel.
5. Auswahl des Baggerkopfes: Die richtige Wahl besteht darin, das Rohr mit einem Außendurchmesser zu reinigen, der mindestens 1 Zoll kleiner ist als der Innendurchmesser des Rohrs.
6. Zugang zum Netzteil. Wenn die Kabellänge nicht ausreicht, fügen Sie ein Verlängerungskabel hinzu.

ACHTUNG:

Um einen Stromschlag oder Brand zu vermeiden, verwenden Sie ausschließlich geeignete Verlängerungskabel unter Einhaltung der folgenden Anforderungen.

Dieses Kabel muss über einen Erdungsleiter verfügen.

Bei Verwendung im Außenbereich muss ein Kabel mit der Kennzeichnung WWA verwendet werden.

Dieses Kabel muss eine Isolierschicht ausreichender Dicke (16 AWG - 100

haben. Vorbereitungsarbeiten vor der Operation:

1. Vorbereitung vor dem Ausbaggern des Rohres mit 5/8" Stahlkabeln:

(1) Überprüfen Sie den Arbeitsbereich: Auf ausreichende Helligkeit.

Steckdose mit Erdung.

Trockene und geräumige Betriebsumgebung, kein Fett, keine scharfen

Gegenstände und keine Beschädigungen am Kabel.

Vermeiden Sie das Ausbaggern von Rohren in Umgebungen mit brennbaren Flüssigkeiten, Staub und Dampf.

(2) Stellen Sie die Maschine 30 bis 60 cm vom Rohreingang entfernt auf. Ein großer Abstand kann dazu führen, dass sich der Draht aufwickelt. (3) Stellen Sie sicher, dass der Schalter in der Position OFF liegt. (4) Feder aus dem Federkorb herausziehen, Schlüssel für

Nehmen Sie die Feder aus dem Werkzeugsatz, stecken Sie sie in die Öffnung des Federgelenks, drücken Sie kräftig entlang der Verbindungsnut des Gelenks und entfernen Sie die Feder (wie in der Abbildung gezeigt).

ABBAU

(5) Schieber: Ben Sie das obere Ende der Feder von der Vorderseite der Maschine die

Rumpf und Reserve 1 Fuß aus der Maschine. Achtung: Es kann immer nur eine Feder aus dem Federkorb entnommen und in den Rumpf geschoben werden. Diese dünne, flexible Federwelle wird mit einer Klinge geführt, sodass keine Klinge installiert werden muss.

(8) Wählen Sie den entsprechenden Baggerkopf aus, richten Sie die T-Nut der Baggerkopfverbindung am schmalen Ende der Federverbindung aus, drücken Sie fest, verbinden Sie das Werkzeug schnell mit der Federverbindung und überprüfen Sie die Verbindung, um sicherzustellen, dass die Verbindung fest ist (wie abgebildet).

1. Verwenden Sie eine 3/8-Zoll-Feder, um die Rohrleitung vor den Vorbereitungsarbeiten auszubaggern.

Ziehen Sie die bereitgestellten Arbeitshandschuhe (L) und alle anderen für die Arbeit erforderlichen PSA an.

1. Ziehen Sie die bereitgestellten Arbeitshandschuhe (L) und alle anderen für die Arbeit erforderlichen PSA an.
2. Räumen Sie den Bereich um den Abfluss, an dem Sie arbeiten möchten, und entfernen Sie alle Hindernisse, um genügend Platz zum bequemen Arbeiten zu haben. Wenn sich in der Schüssel oder im Tank über dem Abfluss zu viel Wasser befindet, schöpfen Sie das Wasser mit einem Schöpflöffel aus oder entfernen Sie es so weit wie möglich, um Spritzer während der Arbeit zu vermeiden.
3. Schalten Sie die Wasserzufuhr zu Ihrem Arbeitsbereich ab.
4. Stellen Sie die Rohrreinigungsmaschine (A) an einen festen, ebenen und trockenen Standort in der Höhe Ihres Abflusses und einer geerdeten Stromquelle. Für optimale Ergebnisse beschränken Sie den Zugang zum Bereich durch geeignete physische Barrieren oder Beschilderungen, um unbefugtes Betreten und Störungen zu verhindern.

MONTAGE

Kupplungshebel

1. Führen Sie die Welle des Kupplungshebels (B) durch die Schlitze am Kabelschloss.
2. Drehen Sie den Hebel und prüfen Sie, ob er fest am Schloss sitzt.
3. Drücken Sie den Hebel nach unten und lassen Sie ihn dann los. Achten Sie darauf, dass sich das Schloss reibungslos dreht.

Zwiebelschneckenkabel mit Trommel

Dieses 5 Meter lange Kabel reicht für die meisten Rohre in häuslichen Abwassersystemen. Dank des kugelförmigen Bohrkopfs kann das Kabel effizient durch Biegungen und Kurven geführt werden und Schmutz und Ablagerungen entfernen. Die mitgelieferte Trommel sorgt für Ordnung und verhindert Verwicklungen und gewährleistet so Langlebigkeit im Einsatz.

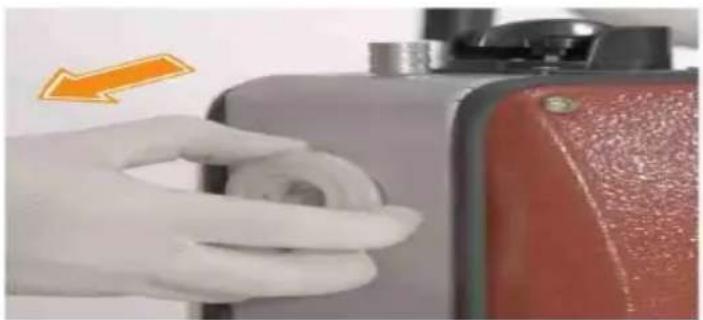

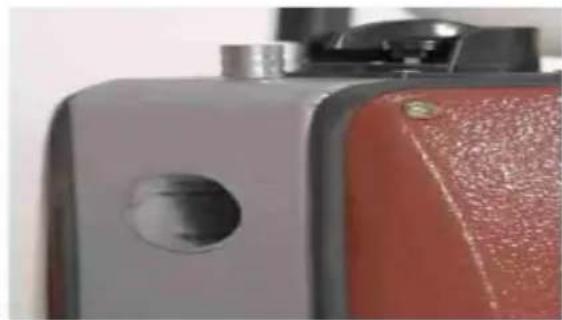

1. Lösen Sie die Schutzabdeckung um den Eingang der Maschine mit einem Schlitzschraubendreher (nicht im Lieferumfang enthalten) oder einem ähnlichen Werkzeug und trennen Sie dann die Abdeckung vom Eingang.

1. Ziehen Sie das Kabel aus der Trommel (C) und führen Sie das Kabel in den Eingang ein, bis es aus dem Ausgang herauskommt.

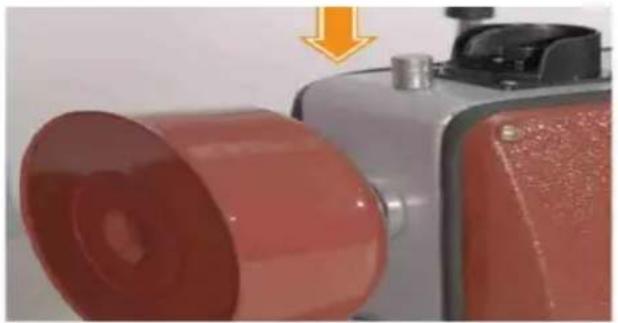

1. Setzen Sie die Trommel auf den Eingang, sodass die Befestigungsöffnung nach oben zeigt.

1. Heben Sie den Verriegelungsbolzen über den Eingang und drücken Sie die gesamte Montagebasis der Trommel in den Eingang. Lassen Sie den Bolzen los und lassen Sie ihn in die Befestigungsöffnung der Trommel fallen, um die Trommel an der Maschine zu befestigen.

Rohrreinigungsspirale

Dieses Kabel bietet eine größere Reichweite und ist ideal für private und gewerbliche Abflusssysteme. Es besteht aus kurzen Kabeln und ist mit verschiedenen Bohrern und Fräsen kompatibel. Dieses innovative Design ermöglicht höhere Manövrierfähigkeit und Anpassungsfähigkeit. Angeschlossen an die Rohrreinigungsmaschine kann sich das Kabel automatisch vor- und zurückbewegen, wodurch die Rohrreinigung schnell und effizient wird. Ohne Trommel bietet dieses Kabel maximale Flexibilität und Benutzerfreundlichkeit.

1. Ziehen Sie die Spule (D) heraus und führen Sie das Kabel direkt in den Eingang der Maschine, bis es wie gezeigt aus dem Ausgang herauskommt.

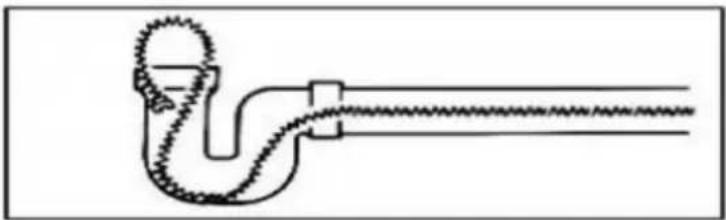

12. So schreiben Sie die Feder an:

(1) Wenn die Feder vollständig aus dem Körper gezogen ist und das Ende steht, stellen Sie den Schalterknopf der Maschine auf die Position „OFF“. (4) Um ein Hineinrutschen der Feder in das Rohr zu verhindern, wird die Feder gemäß folgender Abbildung bogenförmig gebogen und in der Rohrmündung fixiert.

(3) Nachdem die Feder im Rohr befestigt ist, entfernen Sie ein Stahlkabel vom Federkorb. Ein Ende des Federkopfes wird von der Vorderseite der Maschine eingeführt, sodass ein Fuß der Feder außerhalb der Maschine bleibt.

(4) Mit den Stahlkabeln im Rohr verbinden.

13. Austritt der Feder aus dem Rohr:

(1) Stellen Sie den Maschinenschalter in die Position CW und drücken Sie den Kupplungsgriff, um die Feder zu drehen. (2) Ziehen Sie die Feder mit Handschuhen vorsichtig aus dem Rohr. (3) Wenn die gezogene Feder einen Ring bildet, öffnen Sie die Kupplung und drücken Sie die Feder in die Maschine. (4) Wenn die Austrittsfeder außerhalb der Maschine freiliegt, öffnen Sie die Kupplung, stellen Sie den Schalterknopf auf AUS und entfernen Sie die Feder, die außerhalb der Maschine freiliegt, ohne sie zu beschädigen und den Bediener zu verletzen. (5) Wenn das Werkzeug mit dem Kabel aus dem Rohr austritt, halten Sie den Kupplungshebel los und stellen Sie den Schalter auf AUS, damit sich die Maschine nicht mehr dreht. (6) Die restlichen Federn und Werkzeuge im Rohr aus dem Rohr ziehen.

1. Reinigen Sie die Verstopfung um die Feder und das Werkzeug. Wenn Baggerarbeiten abgeschlossen sind, entfernen Sie das Werkzeug mit einem Spezialschlüssel vom Federanschluss. Die Methode zum Entfernen des Werkzeugs ist dieselbe wie bei der Feder.

15. Reinigen und schließen Sie die Federn und Werkzeuge.

Bitte beachten: Nach Gebrauch Federn und Werkzeuge gründlich reinigen und ausbaggern und nach dem Trocknen Schmieröl auftragen. Hinweis: Achten Sie darauf, den Stiftspalt des Federgelenks mit Stiften zu füllen.

BESONDERE BEDIENUNGSANWEISUNGEN:

Rückwärtsbetrieb:

Der Maschinenschalterknopf befindet sich im Linkslauf. Der Rückwärtsgang kann

die Feder beschädigen, die zum Lösen des Werkzeugs und der Feder vom Rohr dient. Stellen Sie den Schalterknopf nicht in den Linkslauf, um die Maschine rückwärts zu drehen.

Schnelle Entfernung

Leichtes Biegen der Feder 6 bis 8 Zoll hinter dem Werkzeug kann Öl schnell entfernen.

Bagger mit Federbehälter mit 3/8" Federn

1. Behalten Sie die richtige Haltung bei, um Ihr Körpergleichgewicht zu kontrollieren.

Beachten:

Bei unerwarteten Situationen erhöht die richtige Haltung dem Bediener die sichere Kontrolle der Maschine und der Feder.

1. Ziehen Sie keine Feder aus der Maschine, um einen halbkreisförmigen Bogen zwischen dem Rohr und der Maschine zu bilden.
2. Stellen Sie den Schalter in die Position CW. Beachten Sie, dass sich die Maschine dreht, die Feder jedoch nicht.
3. Drücken Sie mit der behandschuhten Hand auf den oberen Teil der Bogenführung, ziehen Sie dann den Kupplungsgriff nach unten und halten Sie die entsprechende Klemmkraft aufrecht. Die Feder beginnt sich zu drehen und lässt sich leicht in das Rohr einfahren.
4. Kupplung loslassen und Feder herausziehen, Kupplungshebel drücken und die Feder mit den Händen langsam und kontinuierlich in das Rohr schieben. Wiederholen Sie die obigen Schritte, bis Sie die Verstopfung spüren.

Beachten:

Kontrollieren Sie die Feder möglichst nah am Rohreinlass, um ein Verdrehen der Feder zu verhindern.

1. Bewegen Sie die Feder bei Bedarf hin und her, um die Verstopfung zu beseitigen. Die Geschwindigkeit der Federbewegung hängt vom Ausmaß und der Art der Verstopfung ab. Bitte bewegen Sie die Feder langsam vorwärts.
2. Sollte die Feder auf ein Hindernis stoßen und ruckeln, lassen Sie den Kupplungshebel sofort los, um die Federdrehung zu stoppen, und drücken Sie die Feder anschließend langsam wieder in den Block. Wiederholen Sie die obigen

Schritte, bis die Blockierung behoben ist.

1. Wenn die Feder im Block feststeckt, lassen Sie sofort den Kupplungshebel los und stellen Sie den Maschinenschalter auf AUS. Sobald die Maschine vollständig zum Stillstand gekommen ist, stellen Sie den Schalter auf Linkslauf und drücken Sie den Kupplungshebel nach unten. Wenn das Werkzeug oder Kabel den Block verlässt, lassen Sie sofort den Kupplungshebel los, stellen Sie den Maschinenschalter auf AUS und stellen Sie den Maschinenschalter für den Normalbetrieb auf Rechtslauf.
2. Wenn die Verstopfung beseitigt ist, wird dem Benutzer empfohlen, das Rohr mit sauberem Wasser zu spülen und Schritt 7 mehrmals zu wiederholen, um es vollständig zu reinigen.

Beachten:

Die Feder ist nicht in der Kammer fixiert. Wenn die Feder aus der Kammer rutscht, halten Sie die Feder in der Kammer fest, damit sie nicht in das Rohr fällt, und drücken Sie die Feder mit der Hand zurück in die Kammer.

1. Wenn die Feder aus dem Rohr gezogen wird, stellen Sie den Maschinenschalterknopf auf Rechtslauf, drücken Sie den Kupplungsgriff und entfernen Sie vorsichtig das Kabel.
2. Den Kupplungsgriff loslassen, die gezogene Feder mit der Hand in den Rumpf und darüber in den Federbehälter schieben.
3. Lassen Sie den Kupplungsgriff los, bevor die Feder das Rohr vollständig verlässt.
4. Stellen Sie den Schalterknopf der Maschine auf AUS.
5. Die restlichen Federn aus dem Rohr ziehen und in den Rumpf schieben.

Besondere Erklärung:

Rückwärtsbetrieb:

Der Maschinenschalter wird auf Linkslauf umgedreht, was zu Federschäden führen kann. Dieser Vorgang dient nur dazu, Werkzeuge und Federn aus dem Block zu entfernen. Sobald Werkzeug und Feder aus dem Block entfernt sind, sofort den Kupplungshebel loslassen, den Maschinenschalter in die AUS-Stellung bringen und für den Normalbetrieb in die Rechtslauf-Stellung schalten.

Wartungsrichtlinie:

Bevor Sie die Maschine warten, vergewissern Sie sich, dass der Netzstecker aus der Steckdose gezogen ist. Tragen Sie bei Wartungsarbeiten stets eine Schutzbrille und Maschinenhandschuhe.

Frühjahrswartung:

Nach jeder Reinigung sollte das Rohr mit klarem Wasser abgespült werden. Nach dem Trocknen der Feder wird RIDGID Federrostschutzmittel aufgetragen, um Rostbildung zu verhindern. Die Federverbindung und der Stiftspalt werden geschmiert.

Den Körper sauber halten.

Die Maschine kann mit Seifenwasser gereinigt werden. Achten Sie darauf, dass kein Wasser in den Motor oder andere elektrische Komponenten gelangt. Stellen Sie sicher, dass die Maschine vollständig trocken ist, und schließen Sie sie dann an das Stromnetz an.

SCHMIEREN:

Bei tätigem Gebrauch soll die Maschine wöchentlich geschmiert werden. Bei geringer Nutzungshäufigkeit soll sie einmal im Monat geschmiert werden. Bei längerer Stillstandzeit muss die Maschine vor dem Gebrauch mit Tropföl geschmiert werden. Schmiermethode: Verwenden Sie eine mit Schmieröl gefüllte Ölkanne und schmieren Sie das Getriebeteil. Schmieren Sie mindestens jährlich den Bereich zwischen Gelenk und Gelenk von Lager und Kupplung mit Schmierfett (diese Wartung muss von einem professionellen Wartungstechniker durchgeführt werden). (Hinweis: Es ist strengstens verboten, Schmieröl auf die Innenseite der Kupplungsscheibe aufzutragen, da sonst die Federführung nicht ordnungsgemäß funktioniert.) (Kraftstoffversorgung wie in der Abbildung dargestellt)

Verbinden Sie den Aufsatz mit dem Kabelkopf, indem Sie die Lasche mit dem mitgelieferten Stiftschlüssel (K) wie abgebildet in den Schlitz drücken. (Die vier kurzen Kabel sind über ihre Schlitze und Laschen auf die gleiche Weise vorverbunden. Bei Bedarf finden Sie in Schritt 6 der folgenden Bedienungsanleitung Anweisungen zum Trennen einer solchen Lasche vom entsprechenden Schlitz.)

Stiftschlüssel

Jede Maschine ist mit einer anderen Klinge ausgestattet, und das tatsächlich erhaltene physische Produkt ist maßgebend. Betrieb

Schalten Sie das Gerät ein und wählen Sie die Drehrichtung des Kabels mit dem Drehknopf oben. Drehen Sie den Knopf ganz im Uhrzeigersinn, dreht sich das Kabel im Uhrzeigersinn; drehen Sie ihn ganz gegen den Uhrzeigersinn, dreht sich das Kabel gegen den Uhrzeigersinn.

1. Drücken Sie den Kupplungshebel nach unten. Das Kabel sollte sich nun drehen. Halten Sie den Hebel gedrückt und ziehen Sie das Kabel weiter aus der Maschine.

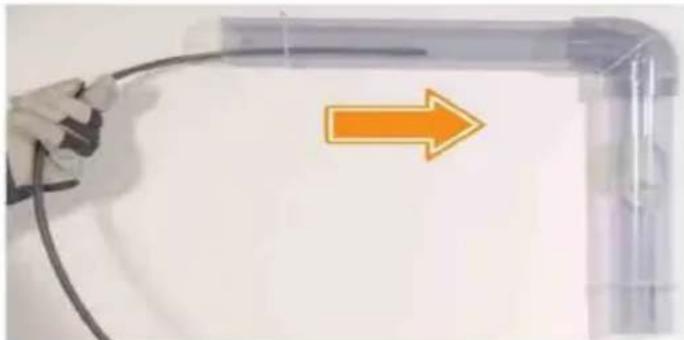

1. Führen Sie das rotierende Kabel vorsichtig in den Abfluss ein und üben Sie dann gleichmäßigen Druck aus, während Sie das Kabel in der Rohrleitung führen. Seien Sie vorsichtig, das Kabel nicht zu stark zu belasten, da dies zu Schäden an der Rohrleitung führen kann.

Wenn Sie die 20 Meter lange Rohrreinigungsspirale verwenden, können Sie den automatischen Vorschubknopf über der Maschine drehen, vollständig im Uhrzeigersinn herausfahren und so die automatische Vorwärtsbewegung des Kabels aktivieren, um Zeit und Mühe zu sparen.

Ohne Trommel läuft die Spirale während der automatischen Bewegung

nicht still. Es besteht die Gefahr, dass sie in den Abfluss fällt und

die Verstopfung verschlimmert. Achten Sie während des Gebrauchs auf

den Zustand der Spirale. Lassen Sie den Kupplungshebel los, um die

automatische Bewegung zu stoppen, sobald die Spirale fast leer ist.

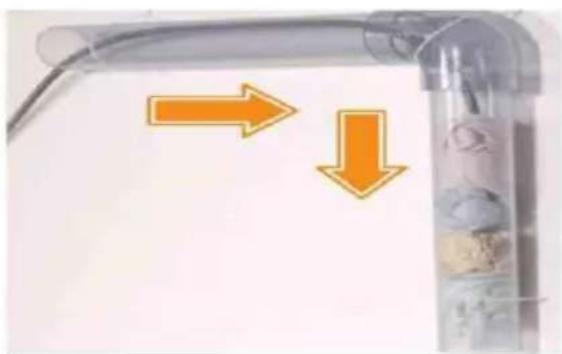

1. Beim Vorrücken des rotierenden Kabels werden die Verstopfung oder der Schmutz, der die Blockade verursacht hat, aufgebrochen und gelöst. Wenn Sie auf Widerstand stoßen, bewegen Sie das Kabel vorsichtig vor und darüber oder kehren Sie seine Drehrichtung um, bis es die Blockade gelöst hat.

Nicht von Hand. Drehen Sie den Steuerknopf gegen den

Drehen Sie den Drehknopf im Uhrzeigersinn in die Mittelstellung, um die automatische Bewegung zu stoppen, bevor Sie mit einem Handschutz daranziehen.

In einigen schweren Fällen müssen Sie möglicherweise eine Verstopfung mit dem rotierenden Kabel erfassen und diese Verstopfung dann aus dem Abfluss ziehen, indem Sie das Kabel bei gleichbleibender Rotation herausziehen.

1. Ziehen Sie beim Beseitigen der Verstopfung das Kabel allmählich aus dem Abfluss zurück, während Sie es weiter drehen, sodass alle verbleibenden Ablagerungen aufgefangen werden können. Wenn das Kabel vollständig

herausgezogen ist, halten Sie den Kupplungshebel los, um die Drehung zu stoppen, und drehen Sie den Drehknopf darüber in die mittlere Position, um die Maschine zu deaktivieren.

Wenn Sie die automatische Zuführung für das lange Kabel verwenden, drehen Sie den Knopf für die automatische Zuführung vollständig gegen den Uhrzeigersinn, um das Kabel einzuziehen, und drehen Sie ihn dann zurück in die mittlere Position, um ihn anzuhalten, wenn Sie fertig sind.

1. Ziehen Sie das Kabel aus dem Maschineneingang heraus und ziehen Sie gegebenenfalls vorher den Verriegelungsbolzen des Eingangs hoch, um die Trommel zu lösen. Reinigen Sie das Kabel, den Aufsatz (falls verwendet) und verschmutzte Maschinenteile gründlich. Bringen Sie die Schutzabdeckung wieder am Eingang an, falls Sie diese bereits entfernt haben.

Um den Aufsatz vom langen Kabel zu entfernen, stecken Sie den Stiftschlüssel in das Loch an seiner Basis, öffnen Sie den Kabelkopf und schieben Sie ihn vom Aufsatz weg.

GQ-150 VERBESSERTE VOLLAUTOMATISCHE

16mm und 22mm Federflexible Wellen können

automatisch vorwärts und rückwärts bewegen

10mm können nicht automatisch vorwärts gehen

oder rückwärts

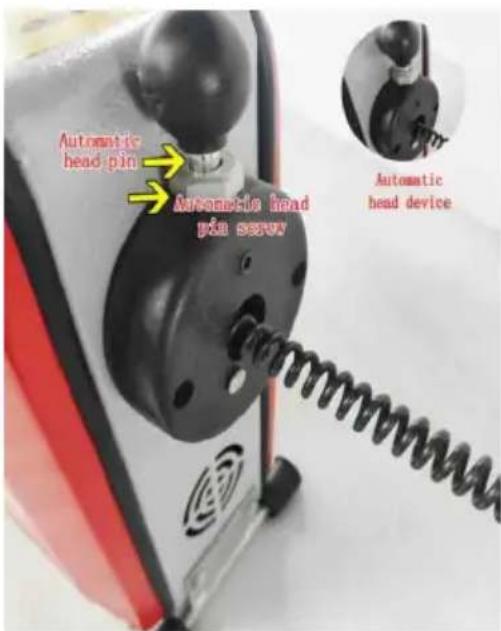

Prinzip: Der automatische Kopfstift steckt im Spalt der Feder und drückt die Kupplung, um sich vorwärts und rückwärts zu bewegen (achten Sie auf den Grad der Trennkraft).

Wenn der automatische Kopfstift den

Federspalt nicht erfassen kann, muss er angepasst werden. Die Schraube unter dem Stift reicht aus.

PFLEGEHINWEISE

Pin	Stift unter, 16 mm weicher Schaff kann automatisch vorwärts oder rückwärt, mönliche und weibliche Kopfschnittstelle, der Stift muss angehoben werden, kann nicht automatisch vorwärts oder rückwärt
	Der Druck sollte so lange ausgeübt werden, bis sie Feder dreht. Drücken Sie nicht mit Gewalt nach un Wenn sich die Feder nicht in der Maschine drehren latenten Sie die Kupplung. Wenn die Feder in der feststeckt Rohrleitung und kann nicht bewegt werden Kupplung loslassen, rückwärts fahren, bevor vorwärts fahren, und die Verstopfung hin und her beseitigen
Männliche und weibliche Kopfschnittstelle
Der Abschnitt mit einer straffen Feder kann sich novoraarts bewegen und automatisch darüber. Der Stift muss angehoben werden und Nur die Lücken in der Feder konnen sich automatis vorwärts und rückwärts bewegen.
Bei Gebrauch muss der weiche Schaff im Kürbis Herausgezogen werden, Ausbaggern der Pipeline, die mm weiche Welle kann nur manuell bedient werden nicht automatisch hin und her bewegt werden
Beim Einbau und der Verwendung des 10mm Softschaftes im Kürbis muss die weiß Schutzabdeck entfernt werden

WARTUNG UND SERVICE

Sollten beim Reparaturservice Probleme auftreten, auch wenn diese oben nicht aufgeführt sind, senden Sie das Werkzeug umgehend zur Reparatur an ein professionelles Reparaturzentrum.

Verwenden Sie bei der Reparatur der Maschine die angegebenen Teile. Die Verwendung nicht bestätigter Teile kann zu Schäden an der Maschine oder anderen schweren Verletzungsunfällen führen.

Wenn Sie Fragen zur Verwendung und Funktion der Werkzeuge haben, wenden Sie sich bitte an das Kundendienstpersonal auf der Website.

Frage	Grund	Handhabungsmethode
Rauch kommt aus i Kondensator Box, wenn eine Verbindung besteht zu die Stromversorgung	Kondensator Schaden	Kondensatoren ersetzen
Strom an, Motor lau nicht Start	Beschädigter Schalter ode lose Kabel an Die schalte beschädigter Kondensator oder beschädigt Motor	Gehen Sie zu einem Fachmann Reparaturwerkstatt für Reparaturen
Der Motor funktionier nur auf einer Umdrehung, während die andere Revolution bedeutet nicht	Der Umschalter ist defekt oder die Motor ist defekt.	Gehen Sie zu einem Fachmann Reparaturwerkstatt für Reparaturen
Schließen Sie die Stromversorgung an Versorgung und die Auslaufschutz besteht aus	Beschädigtes Netzkabel	Netzkabel austauschen
	Motorkurzschluss aufgrund Feuchtigkeit	Gehen Sie zu einem Fachmann Reparaturwerkstatt für Reparaturen
	Beschädigter Schalter	Schalter ändern
	Beschädigte Steckdose	Ersetzen der Stromversorgung Steckdosen
Schreiben Sie die Stromversorgung an und treten Sie die	7 5 Typ: Zahnradverschle oder Rost an der Getriebeteil; Typ 100:	Gehen Sie zu einem Fachmann Reparaturwerkstatt für
Kupplunghandhaben, aber der Motor dreht sich und die Feder dreht sich nicht	Riemenverschleiß oder Riemenschibenverschleß, Motorriemenschibe nicht installiert oder verrostet Getriebeteil	Reparaturen
Federklemme nicht fest	Die Kupplung ist beschädigt oder Schmieröl an der Innewand des Kupplungslager, oder das Getriebe Hülsenzähne sind abgenutzt	Gehen Sie für Reparaturen zu einer professionellen Reparaturwerkstatt
Kupplungsgriff dreht sich 360 Grad	Die Endfeder der Kupplungsstange ist losgelöst, oder die Spiralfeder im Inneren Kupplung ist kaputt	Gehen Sie für Reparaturen zu einer professionellen Reparaturwerkstatt
Der Kupplungsgriff{lösst sich nicht drücken runter	Rost am Getriebeteil	Gehen Sie für Reparaturen zu einer professionellen Reparaturwerkstatt
Kupplung treten Hebel erzeugt eine Klickgeräusch	Drucklager beschädigt	Gehen Sie für Reparaturen zu einer professionellen Reparaturwerkstatt

Hersteller: Shanghai Xinmu Ye You Xiang Gong Si

Adresse: Shuangcheng Lu 803 Nong 11 Hao 1602A-1609 Shi, Baoshan Qu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaza Rancho Cucamonga, CA 91730

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

PFLEGEHINWEISE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Elektrische Sicherheit

10 mm kann sich nicht automatisch vorwärts

bewegen

oder eine Weile

Trennkraft). Wenn die automatischen

Köpfe die Federöffnung nicht fangen können,

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
