GEBRUIKSAANWIJZING PBC-4243M RYOBI

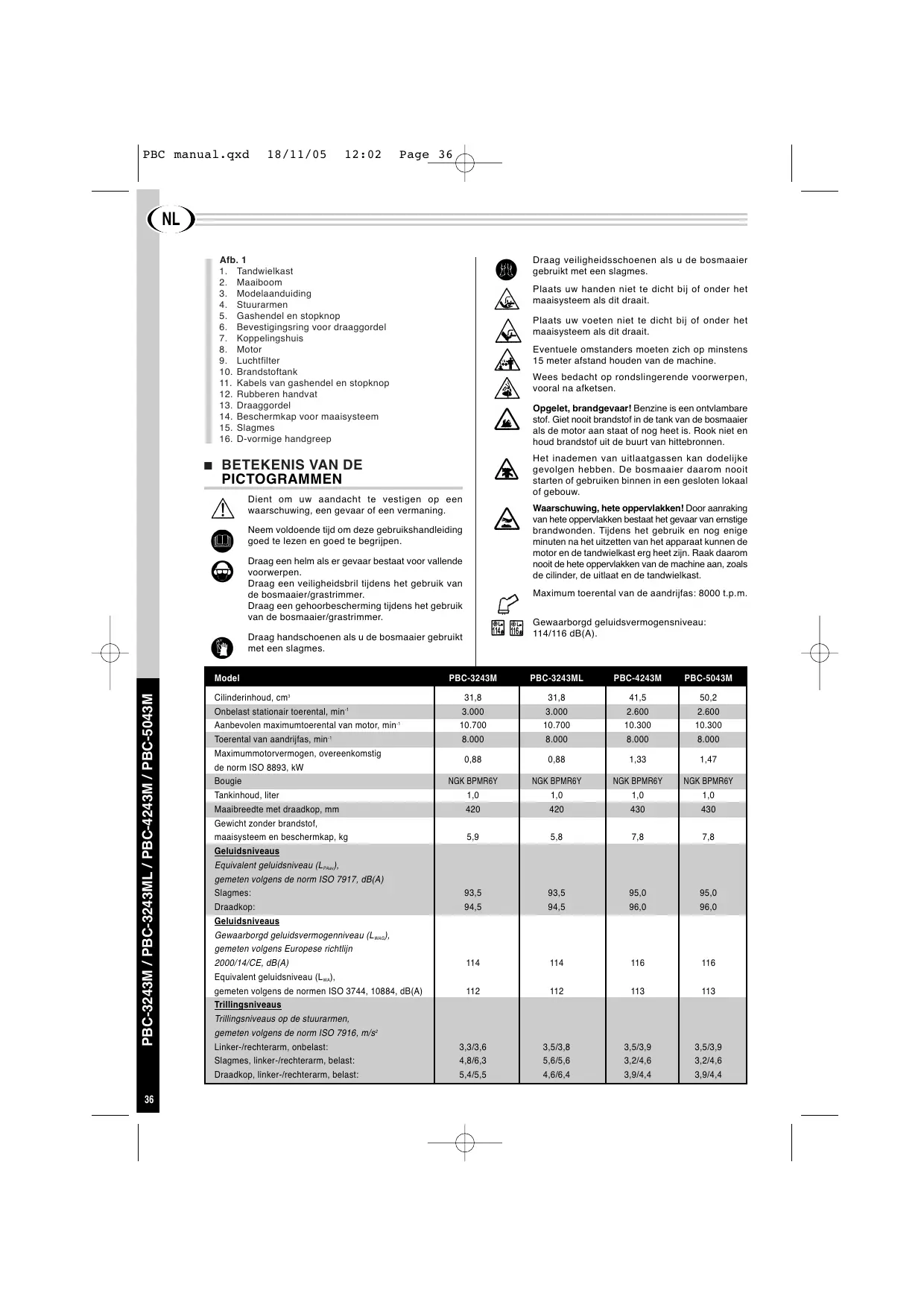

6. Bevestigingsring voor draaggordel

14. Beschermkap voor maaisysteem

Draag veiligheidsschoenen als u de bosmaaier gebruikt met een slagmes. Plaats uw handen niet te dicht bij of onder het maaisysteem als dit draait. Plaats uw voeten niet te dicht bij of onder het maaisysteem als dit draait. Eventuele omstanders moeten zich op minstens 15 meter afstand houden van de machine. Wees bedacht op rondslingerende voorwerpen, vooral na afketsen. Opgelet, brandgevaar! Benzine is een ontvlambare stof. Giet nooit brandstof in de tank van de bosmaaier als de motor aan staat of nog heet is. Rook niet en houd brandstof uit de buurt van hittebronnen. Het inademen van uitlaatgassen kan dodelijke gevolgen hebben. De bosmaaier daarom nooit starten of gebruiken binnen in een gesloten lokaal of gebouw.

PICTOGRAMMEN Dient om uw aandacht te vestigen op een waarschuwing, een gevaar of een vermaning. Waarschuwing, hete oppervlakken! Door aanraking van hete oppervlakken bestaat het gevaar van ernstige brandwonden. Tijdens het gebruik en nog enige minuten na het uitzetten van het apparaat kunnen de motor en de tandwielkast erg heet zijn. Raak daarom nooit de hete oppervlakken van de machine aan, zoals de cilinder, de uitlaat en de tandwielkast. Neem voldoende tijd om deze gebruikshandleiding goed te lezen en goed te begrijpen. Draag een helm als er gevaar bestaat voor vallende voorwerpen. Draag een veiligheidsbril tijdens het gebruik van de bosmaaier/grastrimmer. Draag een gehoorbescherming tijdens het gebruik van de bosmaaier/grastrimmer. Maximum toerental van de aandrijfas: 8000 t.p.m. Gewaarborgd geluidsvermogensniveau: 114/116 dB(A). Draag handschoenen als u de bosmaaier gebruikt met een slagmes. PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M Model

Cilinderinhoud, cm3 Onbelast stationair toerental, min -1 Aanbevolen maximumtoerental van motor, min -1 Toerental van aandrijfas, min-1 Maximummotorvermogen, overeenkomstig de norm ISO 8893, kW Bougie Tankinhoud, liter Maaibreedte met draadkop, mm Gewicht zonder brandstof, maaisysteem en beschermkap, kg Geluidsniveaus Equivalent geluidsniveau (LPAav), gemeten volgens de norm ISO 7917, dB(A) Slagmes: Draadkop: Geluidsniveaus Gewaarborgd geluidsvermogenniveau (LWAG), gemeten volgens Europese richtlijn 2000/14/CE, dB(A) Equivalent geluidsniveau (LWA), gemeten volgens de normen ISO 3744, 10884, dB(A) Trillingsniveaus Trillingsniveaus op de stuurarmen, gemeten volgens de norm ISO 7916, m/s2 Linker-/rechterarm, onbelast: Slagmes, linker-/rechterarm, belast: Draadkop, linker-/rechterarm, belast: PBC-3243M PBC-3243ML PBC-4243M PBC-5043M 31,8

TOEPASSINGEN (Gebruik uw apparaat uitsluitend voor de hieronder aangegeven toepassingen).

1. Het maaien van struikgewas

2. Het maaien van gras

SLAGMES (255 mm) STRUIKGEWAS GRAS KANTEN DRAADKOP

Bevestig de draadsnijder (A) op de beschermkap met behulp van twee M5X25 schroeven, borgringen en zeskantmoeren, zoals is getoond in afbeelding 5. Bevestig het beschermkapverlengstuk (B) op de beschermkap met behulp van vijf M5X15 schroeven, borgringen en zeskantmoeren, zoals is getoond in afbeelding 5.

• Gebruik nooit een zaagblad.
• Monteer geen enkel deel van het maaisysteem op het apparaat als u niet vooraf alle noodzakelijke onderdelen op de correcte manier hebt geïnstalleerd. Als u niet de juiste onderdelen gebruikt, bestaat het gevaar dat het maaisysteem wordt weggeslingerd en dat u zelf of eventuele omstanders daarbij ernstig gewond raken.

Verwijder de slagmesbout, de flensplaat en de borgring die zich op de as bevinden die uit de tandwielkast komt. Opmerking: De slagmesbout heeft een linkse schroefdraad (A). Installeer het slagmes op het naafstuk en plaats vervolgens weer de borgring, de flensplaat en de slagmesbout. Zorg dat het gat van het naafstuk precies is uitgelijnd met de geleidesleuf in de tandwielkast. Steek de blokkeerpen door het gat van het naafstuk en door de geleidesleuf in de tandwielkast en blokkeer zodoende de bevestigingsas (B). Draai de slagmesbout vast.

D-VORMIGE HANDGREEP INSTALLEREN (ZIE AFB. 3) De D-vormige handgreep moet geïnstalleerd worden op de plaats die met de pijlen (A) is aangegeven. De arm van de handgreep moet naar de tandwielkast wijzen. [Alleen bij model PBC-3243ML]

1. Breng de rubber mof aan op de maaiboom.

2. Plaats de D-vormige handgreep en de arm van de

handgreep over de mof heen.

3. Maak het geheel vast met behulp van de vier schroeven

en moeren. Draai de schroeven stevig aan.

1. Zorg dat het gat van het naafstuk precies is uitgelijnd met

de geleidesleuf in de tandwielkast. Steek de blokkeerpen door het gat van het naafstuk en door de geleidesleuf in de tandwielkast om blokkeer zodoende de bevestigingsas (B). Plaats de draadkop (A) op de bevestigingsas en draai de draadkop met de hand vast. Opmerking: De draadkop heeft een linkse schroefdraad (A).

WAARSCHUWING: Gebruik de bosmaaier nooit als de beschermkap niet is geïnstalleerd.

Bevestig de beschermkap aan de tandwielkast met behulp van vier M5X12 schroeven, zoals getoond in afbeelding 4. (MODEL PBC-3243M) WAARSCHUWING: Meng de brandstofcomponenten en vul de tank alleen buitenshuis en uit de buurt van vonken of vlammen. Verwijder de vuldop van de tank altijd voorzichtig en pas nadat u de motor hebt uitgezet. Rook niet bij het vullen van de tank of bij het mengen van de brandstof. PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M

(ZIE AFB. 5) Draai de vier schroeven op de bovenkant van de klembeugel los. Steek de linker- en de rechterarm in de klembeugel. Opmerking: de rechterarm van het stuur met de gashendel en de stopknop moet aan de rechterkant van de bosmaaier komen. Stel de armen van het stuur in op de gewenste stand en draai vervolgens de vier schroeven vast. Bevestig de beschermkap aan de tandwielkast met behulp van twee M6X30 schroeven, zoals getoond in afbeelding 4. (MODELLEN PBC-4243M/PBC-5043M)

• Zorg dat de benzine en de olie goed vermengd zijn anders bestaat de kans dat de motot afslaat.
• Trek de startkabel nooit helemaal uit om te voorkomen dat u het startmechanisme beschadigt.
• Laat niet zomaar de kabel los als u deze strak hebt uitgetrokken. Daardoor zou u motoronderdelen kunnen beschadigen. U wordt aangeraden om het apparaat te gebruiken met een mengsel van loodvrije benzine en synthetische olie milieuverontreiniging voorkomen. menverhouding moet dan 50:1 (2%) zijn. Als u minerale olie gebruikt, moet deze verhouding 25:1 (4%) zijn. Synthetische olie: type "FC" volgens de JASO-klassificatie. Minerale olie: type "FB" volgens de JASO-klassificatie. Voordat u de motor gaat starten

Vul de tank met brandstof en laat de bosmaaier/ grastrimmer op de grond rusten. Controleer of er niets in het maaisysteem is achtergebleven: stukjes glas, spijkers, metaaldraad, steentjes of iets anders. Zorg dat eventuele omstanders, kinderen en huisdieren uit de buurt zijn van de werkzone.

• Bescherm uw ogen altijd met een veiligheidsbril en draag altijd een gehoorbescherming tegen het lawaai.
• Draag altijd een lange broek van stevig materiaal, een overhemd met lange mouwen, laarzen en handschoenen als u dit apparaat gebruikt. Draag geen wijde kleding, sieraden, korte broek of sandalen en werk nooit blootsvoets. Bind uw haar op tot boven uw schouders.
• Ga niet werken met de bosmaaier/grastrimmer als u vermoeid of ziek bent of onder invloed bent van alcohol, drugs of medicijnen.
• Plaats altijd de speciale beschermer over het slagmes als u het apparaat vervoert of opbergt . Procedure voor een koude start (afb. 8)

Zet de chokehendel (A) in de "gesloten"-stand ( ). Druk meermalen op de brandstofaanzuigknop (B) totdat u ziet dat er brandstof door de aanzuigbuis (C) loopt in de richting van de hoofdtank. Deze benzinestroom moet bijna helder en zonder schuim of luchtbellen zijn. Zet de stopknop (D) in de stand START/ON (G) en de gashendel in de tussenstand (E: druk op F); trek vervolgens aan het trekkoord om te starten. Zodra de motor aanslaat, zet u de chokehendel in de "open"stand ( ). Druk even kort op de gashendel en laat hem terugkomen in de ruststand (stationair draaien). Als de motor al is gestopt voordat u de choke aan ( ) kon zetten, probeert u het opnieuw: zet de chokehendel open en trek aan het trekkoord met de gashendel in de tussenstand. De motor stoppen (zie afb. 8)

Als het maaisysteem bij stationair toerental blijft meedraaien, kunt u het toerental bijstellen. Draag de voorgeschreven veiligheidsuitrusting en volg alle veiligheidsvoorschriften. Houd uw handen en andere lichaamsdelen uit de buurt van het maaisysteem. Als u de gashendel hebt losgelaten, moet de motor teruggaan naar een onbelast stationair toerental. Het juiste toerental voor de modellen PBC-4243M en PBC5043M is 2400-2800 min-1 en bedraagt 2700-3300 min-1 voor het model PBC-3243M (net iets lager dan het koppelingstoerental). Normaal gesproken mag het maaisysteem niet draaien en mag ook de motor niet afslaan (uitgaan) bij onbelast stationair draaien. U kunt het stationaire toerental van de motor regelen door middel van de stationaire stelschroef (A) die zich op de carburator bevindt.

U moet de bosmaaier absoluut aan de draaggordel vastkoppelen en het apparaat aan uw rechterzijde dragen. [Alleen bij modellen PBC-4243M en PBC-5043M]

2. Grijp het rechterhandvat van het stuur met uw rechterhand

vast en houd uw vingers over de gashendel.

3. Houd met uw linkerhand de linkerarm van het stuur vast,

waarbij u het rubberen handvat met al uw vingers en dus ook met uw duim stevig omsluit. [Alleen bij modellen PBC-3243M en PBC-3243ML]

2. U dient de maaiboom met uw rechterhand vast te houden

met uw vingers over de gashendel. Uw rechterarm moet licht geknikt zijn.

3. Houd de D-vormige handgreep met uw linkerhand vast,

waarbij u het handvat met al uw vingers omsluit. Uw linkerarm moet gestrekt zijn. Desgewenst kunt u de D-vormige handgreep hoger of lager op de maaiboom bevestigen om een comfortabelere werkpositie te krijgen.

Warme start (zie afb. 8) Ga als volgt te werk om de maaier te starten als de motor al warm is (warme start):

Zet de chokehendel in de "open"-stand ( ) en zet de stopknop op START/ON (G). Laat de gashendel in de (lage) ruststand staan en trek aan het trekkoord om te starten. Als de motor zelfs na drie of vier keer proberen niet wil aanslaan, gaat u te werk volgens bovenstaande procedure voor een koude start.

Druk de gashendel in en laat eerst de motor op maaisnelheid komen voordat u begint met het maaien van het struikgewas of het gras. Laat altijd de gashendel los om de motor te laten teruggaan naar het onbelaste stationaire toerental als u niet aan het maaien bent. Stop de motor als u van de ene werkplek op weg naar de andere gaat.

• Stop de motor onmiddellijk als het maaisysteem geblokkeerd raakt.
• Controleer eerst of alle bewegende delen tot stilstand zijn gekomen en trek de bougiekabel los voordat u gaat kijken of er iets beschadigd is aan de machine.
• U mag de bosmaaier/grastrimmer absoluut niet gebruiken als het maaisysteem of de beschermkap ingedeukt, gescheurd of gebroken zijn. PBC manual.qxd 18/11/05 12:02 Page 39

WAARSCHUWING: Gebruik de bosmaaier nooit zonder de draaggordel. Maak de haak (A) vast aan de ring (B) die zich op de maaiboom bevindt. Trek de lip (C) omhoog als u de gordel snel wilt loskoppelen van de bosmaaier/grastrimmer.

GEBRUIK WAARSCHUWING: Zorg dat kinderen, andere omstanders en huisdieren uit de buurt zijn van de werkzone. Eventuele omstanders, kinderen en medewerkers moeten zich op minstens 15 meter afstand houden van de bosmaaier/grastrimmer. Als iemand toch binnen het gevaarlijke gebied komt, moet u de motor en het maaisysteem onmiddellijk uitzetten.

Koelvinnen van de cilinder (zie afb. 17)

Snijrichting van het slagmes van de bosmaaier (zie afb. 13) Als u dicht struikgewas wilt maaien, moet u dat altijd doen met een beweging van rechts naar links. Met een beweging van links naar rechts met de bosmaaier loopt u het risico dat het slagmes terugstuit.

Maaibeweging (JUIST) Geen kans op terugstuiten Maaibeweging (ONJUIST) Kans op terugstuiten (GEVAAR)

ONDERHOUD Luchtfilter (zie afb. 14)

Het luchtfilter moet dagelijks worden gereinigd of zelfs nog vaker als er veel stofvorming optreedt bij het maaien. Bovendien moet het filter steeds na 100 bedrijfsuren worden vervangen. Verwijder het schuimplastic filterelement (A). Reinig het met lauw zeepwater. Laat het geheel drogen. Breng een dun laagje SAE 30 motorolie aan op het schuimplastic filterelement en knijp het uit om de eventuele overtollige olie te verwijderen. Breng het schuimplastic filterelement weer op zijn plaats en sluit het deksel van het filter. Brandstoffilter (zie afb. 15) Het brandstoffilter moet ook steeds na 100 bedrijfsuren worden vervangen.

1. Controleer of de brandstoftank leeg is.

2. Draai de vuldop los en verwijder het borgstangetje van de

3. Trek voorzichtig het brandstoffilter uit de vulopening met

behulp van een metalen haak.

4. Pak de brandstofslang dichtbij de plaats vast waar het

filter is bevestigd en verwijder het filter (B), maar laat de slang niet los.

5. Installeer een nieuw brandstoffilter en blijf daarbij de

brandstofslang vasthouden.

6. Duw het nieuwe brandstoffilter in de tank.

7. Controleer of het nieuwe brandstoffilter niet bekneld is

geraakt in een hoek van de tank en of de brandstofslang niet afgeknepen (of in de knoop) is voordat u de tank gaat vullen met brandstof.

De koelvinnen van de cilinder moeten na elke 25 bedrijfsuren of anders elke week worden gereinigd. De vrije luchtcirculatie rondom en tussen de koelvinnen van de cilinder mag niet gehinderd zijn om oververhitting van de motor te voorkomen. Door ophoping van bladeren, gras, vuil en andere soorten afval op de koelvinnen stijgt de bedrijfstemperatuur van de motor, wat ten koste gaat van het prestatievermogen en de levensduur van de motor kan verkorten. Draai de vergrendeling los en til de cilinderkap op. Maak alles grondig schoon en verwijder al het vuil van de koelvinnen en van de cilindervoet. Zet de cilinderkap terug op zijn plaats. De tandwielkast smeren (zie afb. 18)

Na elke 30 bedrijfsuren moet u de tandwielkast smeren. Demonteer het maaisysteem en verwijder het naafstuk. Maak alles grondig schoon en verwijder al het vuil dat zich eventueel heeft opgehoopt in de ruimte tussen het naafstuk en de tandwielkast. Verwijder de doorsmeerplug aan de zijkant van de tandwielkast. Terwijl u bevestigingsas ronddraait, spuit u zoveel antifrictie vet op lithiumbasis (A: artikelnr. 211337) in de doorsmeeropening dat de hele tandwielkast is gevuld. Breng het naafstuk en de doorsmeerplug weer op hun plaats. Dagelijkse controlebeurt:

Controleer het maaisysteem en kijk of u geen scheuren of beschadigingen kunt vinden. Bij eventuele beschadiging moet u het maaisysteem vervangen. Controleer de motor op eventuele brandstoflekkage. Voer in geval van lekkage de noodzakelijke reparaties uit. Controleer alle schroeven en andere bevestigingen van het apparaat. Alles wat los zit moet u weer goed vastzetten. Opslag (zie afb. 19) Als u de bosmaaier/grastrimmer voor langere tijd wilt opbergen, gaat u als volgt te werk:

1. Tap de brandstoftank geheel af in een opslagtank bestemd

voor deze bewuste brandstofsoort.

2. Druk meermalen op de aanzuigpomp van de carburator

totdat alle brandstof via de doorzichtige zuigslang is weggelopen.

3. Start de motor om ook de rest van de brandstof in de

carburator geheel op te gebruiken.

4. Voer de gebruikelijke onderhoudswerkzaamheden en de

noodzakelijk reparaties uit.

5. Verwijder de bougie en spuit een zeer geringe hoeveelheid

motorolie in de cilinder. PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M

De bougie moet na elke 25 bedrijfsuren gedemonteerd en gecontroleerd worden. Vervang de bougie na elke 100 bedrijfsuren. Beweeg de bougiekap eerst een aantal malen heen en weer om hem wat los te maken voordat u probeert om de kap van de bougie te verwijderen. Verwijder de bougie. Maak de elektroden schoon met een harde borstel. Regel de elektrodenafstand op 0,6-0,7 mm. Vervang de bougie als hij door olie vervuild geraakt is of beschadigd is of als de elektroden versleten zijn. Draai de bougie niet al te vast aan bij het installeren. Het aandraaikoppel is 12-15 Nm.

Trek éénmaal aan het trekkoord van de starter. Trek langzaam aan het trekkoord om de zuiger helemaal naar boven in de cilinder te brengen, op het bovenste dode punt (BDP). Breng de bougie weer aan op zijn plaats. Bewaar de bosmaaier/grastrimmer op een droge plaats waar geen buitensporig hoge temperatuur heerst, uit de buurt van vonken en vlammen. GARANTIE Dit Ryobi product is gewaarborgd tegen fabricagefouten en defecte onderdelen gedurende een periode van vierentwintig (24) maanden, te rekenen vanaf de officiële datum op het origineel van de door de wederverkoper aan de eindgebruiker uitgeschreven rekening. PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M Beschadigingen veroorzaakt door normale slijtage, door abnormaal of ongeoorloofd gebruik of onderhoud, of door overbelasting vallen niet onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz.

In geval van slechte werking tijdens de garantieperiode, wordt u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancier of aan het dichtstbijzijnde Ryobi servicecentrum te sturen. Deze garantie doet niet af aan uw wettelijke rechten met betrekking tot defecte producten. PBC manual.qxd 18/11/05 12:02 Page 41
