MANUAL DE USUARIO PBC-4243M RYOBI

RYOBI LE AGRADECE LA CONFIANZA QUE HA DEPOSITADO EN NOSOTROS.

MANUAL DE UTILIZACIÓN

Para garantizar su seguridad y para obtener plena satisfacción de esta herramienta, lea atentamente este MANUAL DE INSTRUCCIONES y las correspondientes CONSIGNAS DE SEGURIDAD antes de utilizar el producto.

DECESPUGLIATRICE Es imprescindible que lea las instrucciones de este manual antes del montaje y de la puesta en servicio. Attenzione!

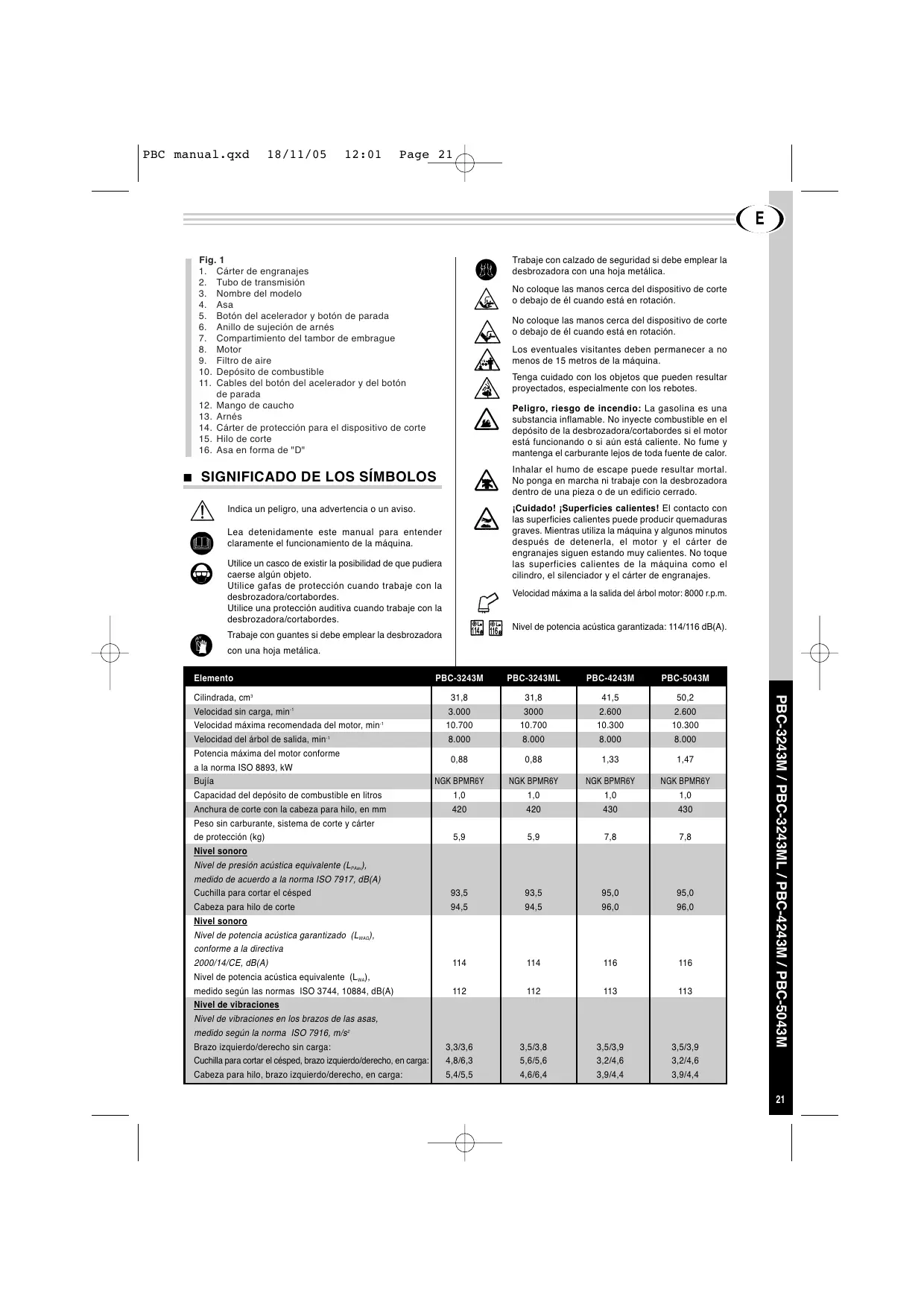

1. Cárter de engranajes

2. Tubo de transmisión

3. Nombre del modelo

4. Asa

5. Botón del acelerador y botón de parada

6. Anillo de sujeción de arnés

7. Compartimiento del tambor de embrague

8. Motor

9. Filtro de aire

10. Depósito de combustible

11. Cables del botón del acelerador y del botón

12. Mango de caucho

13. Arnés

14. Cárter de protección para el dispositivo de corte

15. Hilo de corte

16. Asa en forma de "D"

Trabaje con calzado de seguridad si debe emplear la desbrozadora con una hoja metálica. No coloque las manos cerca del dispositivo de corte o debajo de él cuando está en rotación. No coloque las manos cerca del dispositivo de corte o debajo de él cuando está en rotación. Los eventuales visitantes deben permanecer a no menos de 15 metros de la máquina. Tenga cuidado con los objetos que pueden resultar proyectados, especialmente con los rebotes. Peligro, riesgo de incendio: La gasolina es una substancia inflamable. No inyecte combustible en el depósito de la desbrozadora/cortabordes si el motor está funcionando o si aún está caliente. No fume y mantenga el carburante lejos de toda fuente de calor. Inhalar el humo de escape puede resultar mortal. No ponga en marcha ni trabaje con la desbrozadora dentro de una pieza o de un edificio cerrado.

SIGNIFICADO DE LOS SÍMBOLOS

¡Cuidado! ¡Superficies calientes! El contacto con las superficies calientes puede producir quemaduras graves. Mientras utiliza la máquina y algunos minutos después de detenerla, el motor y el cárter de engranajes siguen estando muy calientes. No toque las superficies calientes de la máquina como el cilindro, el silenciador y el cárter de engranajes. Indica un peligro, una advertencia o un aviso. Lea detenidamente este manual para entender claramente el funcionamiento de la máquina. Utilice un casco de existir la posibilidad de que pudiera caerse algún objeto. Utilice gafas de protección cuando trabaje con la desbrozadora/cortabordes. Utilice una protección auditiva cuando trabaje con la desbrozadora/cortabordes. Velocidad máxima a la salida del árbol motor: 8000 r.p.m. Nivel de potencia acústica garantizada: 114/116 dB(A). Trabaje con guantes si debe emplear la desbrozadora con una hoja metálica. Elemento Nivel de potencia acústica garantizado (LWAG), conforme a la directiva 2000/14/CE, dB(A) Nivel de potencia acústica equivalente (LWA), medido según las normas ISO 3744, 10884, dB(A) Nivel de vibraciones Nivel de vibraciones en los brazos de las asas, medido según la norma ISO 7916, m/s2 Brazo izquierdo/derecho sin carga: Cuchilla para cortar el césped, brazo izquierdo/derecho, en carga: Cabeza para hilo, brazo izquierdo/derecho, en carga: PBC-3243M PBC-3243ML PBC-4243M PBC-5043M 31,8

NGK BPMR6Y

NGK BPMR6Y

NGK BPMR6Y

NGK BPMR6Y

5,9 5,9 7,8 7,8 93,5 94,5 93,5 94,5 95,0 96,0 95,0 96,0

Cilindrada, cm3 Velocidad sin carga, min-1 Velocidad máxima recomendada del motor, min-1 Velocidad del árbol de salida, min-1 Potencia máxima del motor conforme a la norma ISO 8893, kW Bujía Capacidad del depósito de combustible en litros Anchura de corte con la cabeza para hilo, en mm Peso sin carburante, sistema de corte y cárter de protección (kg) Nivel sonoro Nivel de presión acústica equivalente (LPAav), medido de acuerdo a la norma ISO 7917, dB(A) Cuchilla para cortar el césped Cabeza para hilo de corte Nivel sonoro

PBC manual.qxd 18/11/05 12:01 Page 22

APLICACIONES (Utilice la sierra únicamente para las tareas que se indican a continuación).

1. Cortar malezas

2. Cortar césped

HOJA (255 mm) MALEZA CÉSPED BORDES

ARNÉS HOJA (3 DIENTES) CABEZA PARA HILO DE NILON, CÁRTER DE PROTECCIÓN, PROLONGACIÓN DEL PROTECTOR DE LA HOJA,

EJE DE BLOQUEO

LLAVE DE 13-19 mm/DESTORNILLADOR, LLAVE DE 8-10 mm

PROTECTOR DE LA HOJA

Afloje los cuatro tornillos de la parte superior del pie de bloqueo. Inserte el brazo izquierdo y derecho del asa en el pie de bloqueo. Observación: El brazo del asa donde se encuentra el botón del acelerador y el botón de parada debe estar del lado derecho de la desbrozadora/ cortabordes. Ajuste los brazos del asa en la posición que desee y ajuste nuevamente los cuatro tornillos.

SUJECIÓN DEL CORTAHILO Y DE

LA PROLONGACIÓN DEL

PROTECTOR DE LA HOJA AL

CÁRTER DE PROTECCIÓN

Sujete el cortahilo (A) al cárter de protección con los dos tornillos M5X25, las arandelas de retención y las tuercas hexagonales, como se indica en la Figura 5. Sujete la prolongación del protector de la hoja (B) al cárter de protección con los cinco tornillos M5X15, las arandelas de retención y las tuercas hexagonales, como se indica en la Figura 5.

ACCESORIOS ESTÁNDARES

Sujete el cárter de protección al cárter de engranajes con los dos tornillos M6X30, como se muestra en la Figura 4. (MODELOS PBC-4243M/PBC-5043M) CABEZA PARA

HILO DE CORTE

El asa en forma de “D” debe montarse en el lugar indicado por las flechas (A), con el brazo del asa orientado hacia el cárter de engranajes. [Modelo PBC-3243ML únicamente]

1. Inserte el mango de caucho en el tubo.

2. Coloque el asa en forma de “D” y el brazo del asa

alrededor del mango.

3. Fije el conjunto con los cuatro tornillos y tuercas.

Ajuste sólidamente los tornillos.

• No utilice una hoja de sierra.
• No sujete ningún dispositivo de corte a la herramienta sin haber previamente instalado correctamente todas las piezas necesarias. Si no utiliza las piezas adecuadas, el dispositivo de corte puede resultar proyectado y provocar heridas graves en la persona que emplea la máquina o quienes están cerca del lugar de trabajo.

Retire el perno de la hoja, el plato de deslizamiento y la arandela de retención que se encuentra en el árbol de sujeción del cárter de engranajes. Observación: El tornillo de la hoja tiene un paso de rosca a la izquierda (A). Coloque la hoja de la desbrozadora en el adaptador del cubo e instale nuevamente la arandela de bloqueo, el plato de deslizamiento y el perno de la hoja. Alinee el orificio del adaptador del cubo en la ranura guía que se encuentra en el cárter de engranajes. Inserte el eje de bloqueo en el orificio del adaptador del cubo y en la ranura guía que se encuentra en el cárter de engranajes para bloquear el árbol de sujeción (B). Ajuste el perno de la hoja.

Alinee el orificio del adaptador del cubo en la ranura guía que se encuentra en el cárter de engranajes. Inserte el eje de bloqueo en el orificio del adaptador del cubo y en la ranura guía que se encuentra en el cárter de engranajes para bloquear el árbol de sujeción (B). Inserte el adaptador de la cabeza para hilo de corte (A) en el árbol de sujeción y ajuste la cabeza para hilo con la mano. Observación: El adaptador de la cabeza para hilo de corte tiene un paso de rosca a la izquierda (A).

INSTALACIÓN DEL CÁRTER DE

PROTECCIÓN (VÉASE LA FIG. 4) ADVERTENCIA: No utilice nunca la desbrozadora si el cárter de protección no está perfectamente instalado.

Sujete el cárter de protección al cárter de engranajes con los cuatro tornillos M5X12, como se muestra en la Figura 4. (MODELO PBC-3243M)

INSTALACIÓN DEL DISPOSITIVO

PBC manual.qxd 18/11/05 12:01 Page 23

PUESTA EN MARCHA / PARADA

ADVERTENCIA: Mezcle el carburante y llene el depósito al aire libre, lejos de chispas o llamas. Retire cuidadosamente el tapón del depósito de combustible después de parar el motor. No fume cuando haga la mezcla de carburante o cuando llene el depósito de combustible.

PARA PONER EN MARCHA

• Para evitar que el motor cale (se detenga bruscamente), cerciórese de que la gasolina y el aceite estan bien mezclados.
• Para no dañar el arrancador, no tire del cable en toda su longitud.
• No suelte bruscamente el cable del arrancador cuando lo haya tensado en su totalidad. De hacerlo, se podría romper algún elemento del motor.

Se recomienda emplear la máquina con una mezcla de gasolina sin plomo y de aceite de síntesis para reducir las emisiones contaminantes. La mezcla debe hacerse en una proporción de 50:1 (2%). Si emplea aceite mineral, la proporción debe ser de 25:1 (4%). Aceite de síntesis: calidad "FC" de acuerdo a la codificación JASO. Aceite mineral: calidad "FB" de acuerdo a la codificación JASO. Antes de poner el motor en marcha

Procedimiento para poner en marcha la máquina en frío (Véase la Fig. 8)

Ponga la palanca del starter (A) en posición cerrada ( ). Active la bomba de mano (B) hasta que el carburante pase por el tubo de aspiración (C) hacia el depósito principal. Este flujo de carburante debe ser prácticamente límpido, sin espuma ni burbujas. Coloque el botón de parada (D) en posición START/ON (G) y el botón del acelerador en posición intermedia (E: pulse en F), y tire de la cuerda del mecanismo de arranque. Una vez que el motor comienza a funcionar, ponga la palanca del starter en posición abierta ( ). Pulse el botón del acelerador y suéltelo para que vuelva a la posición de reposo. Si el motor deja de funcionar antes de poner la palanca del starter en posición abierta ( ): prosiga la maniobra y abra la palanca del starter, tire de la cuerda del dispositivo de arranque con el botón del acelerador en posición intermedia. Para poner en marcha el motor cuando ya está caliente (arranque en caliente):

1. Ponga la palanca del starter en posición abierta ( )

y coloque el botón de parada en posición START/ON (G).

2. Deje el botón del acelerador en posición de reposo y tire

de la palanca del dispositivo de arranque.

3. Si después de tres o cuatro intentos el motor no arranca,

aplique el procedimiento para encender el motor frío que se indicó anteriormente. Para detener el motor (Véase la Fig. 8)

Suelte el botón del acelerador. Coloque el botón de parada en posición STOP/OFF (H).

Puede ajustar la velocidad sin carga cuando el dispositivo de corte está en marcha. Utilice el equipo de protección individual aconsejado y cumpla todas las consignas de seguridad. Mantenga las manos y el cuerpo lejos del sistema de corte. Cuando se suelta el botón del acelerador, el motor debe volver a la velocidad sin carga. La velocidad correspondiente a los modelos PBC-4243M y PBC-5043M es de 2.400-2.800 min -1 y de 2.700-3.300 min -1 para el modelo PBC-3243M (o apenas inferior a la velocidad de embrague). El dispositivo de corte no debe estar en movimiento y el motor no debe calar (detenerse bruscamente) cuando está funcionando a velocidad sin carga. Para ajustar la velocidad sin carga del motor, gire el tornillo de regulación de velocidad sin carga (A) que se encuentra en el carburador.

POSICIÓN DE TRABAJO

(VÉASE LA FIG. 10 - 11)

Para trabajar con la desbrozadora/cortabordes debe obligatoriamente utilizar el arnés y sostener la máquina sobre su derecha. [Modelos PBC-4243M, PBC-5043M únicamente]

2. Sostenga el asa derecha de la máquina con su mano

derecha, manteniendo los dedos apoyados en el botón del acelerador.

3. Sostenga el asa izquierda con su mano izquierda,

sujetando firmemente el mango de caucho con todos los dedos de la mano, incluyendo el pulgar. [Modelos PBC-3243M, PBC-3243ML únicamente]

2. Debe sostener el tubo de transmisión con la mano

derecha, manteniendo los dedos apoyados en el botón del acelerador. Doble ligeramente el brazo derecho.

3. Sostenga el asa en forma de “D” con la mano izquierda,

rodeando firmemente el mango con todos los dedos. Su brazo izquierdo debe estar tendido. De ser necesario, coloque el asa en forma de “D” más arriba o más abajo en el tubo para obtener una posición de trabaja cómoda.

Acelere el motor hasta que alcance la velocidad de corte, antes de acercar la máquina a las malezas o al césped. Suelte el botón del acelerador y deje que el motor vuelva a su velocidad de descanso (sin carga) cuando no esté cortando malezas o césped. Llene el depósito de combustible y deje la desbrozadora/ cortabordes en el suelo. Cerciórese de que el sistema de corte no contenga ningún resto de vidrio, clavos, cables metálicos, piedras o cualquier otro elemento que pueda resultar peligroso o molesto. Mantenga alejados de la zona de trabajo a las demás personas, a los niños y a los animales domésticos.

• Proteja sus ojos con gafas de seguridad y utilice una protección auditiva para amortiguar los ruidos.
• Para trabajar con esta herramienta, utilice pantalones largos y gruesos, una camisa de mangas largas, botas y guantes. No utilice ropa demasiado amplia, joyas, pantalones cortos o sandalias, ni trabaje con los pies descalzos. Sujete sus cabellos hacia atrás.
• No trabaje con la desbrozadora/cortabordes si está cansado, enfermo o si ha consumido alcohol, drogas o medicamentos.
• Cuando guarde o transporte la herramienta, cerciórese de que la cuchilla metálica esté colocada de forma segura. Arranque en caliente (Véase la Fig. 8)

PBC manual.qxd 18/11/05 12:01 Page 24

Detenga el motor cuando se desplace de un lugar de trabajo a otro.

• Si el dispositivo de corte se bloquea, detenga inmediatamente el motor.
• Cerciórese de que todas las piezas que giran hayan dejado de moverse y desenchufe la bujía antes de controlar la herramienta para verificar si se ha dañado.
• No utilice nunca una desbrozadora/cortabordes cuyo dispositivo de corte o cuyo cárter de protección esté mellado, agrietado o quebrado.

Bujía (Véase la Fig. 16) Coloque el gancho (A) en el anillo (B) que se encuentra en el tubo de transmisión. Para retirar rápidamente el arnés de la desbrozadora/cortabordes levante la lengüeta (C). UTILIZACIÓN ADVERTENCIA: Mantenga alejados de la zona de trabajo a los niños, animales y, en general, a toda persona. Los niños, los visitantes y los eventuales asistentes deben estar fuera de un radio de 15 metros de la desbrozadora/ cortabordes. Si alguna persona se acerca a menos de 15 metros, detenga inmediatamente el motor y el dispositivo de corte. Sentido de corte de la hoja de la desbrozadora (Véase la Fig. 13)

ADVERTENCIA: No trabaje nunca con la desbrozadora sin el arnés.

Dirección del movimiento (CORRECTO) La hoja no puede rebotar Dirección del movimiento (INCORRECTO) Posibilidad de rebote (PELIGRO)

MANTENIMIENTO El filtro de aire debe limpiarse diariamente o incluso más a menudo si el entorno de trabajo es muy polvoriento. Además, el filtro debe reemplazarse cada 100 horas de trabajo. Retire el filtro de espuma (A). Límpielo con agua tibia ligeramente jabonosa. Déjelo secar completamente. Aplique una ligera capa de aceite de motor SAE 30 en el filtro de espuma y presione de suerte que no quede demasiado aceite. Coloque de nuevo el filtro de espuma y la tapa del filtro. Filtro de aire (Véase la Fig. 15) También se debe reemplazar el filtro de carburante cada 100 horas de trabajo.

1. Cerciórese de que el depósito de combustible esté vacío.

2. Destornille el botón del depósito de combustible, tire de

la varilla del tapón y retírela (A).

3. Retire con precaución el filtro de combustible con un

gancho metálico a través del orificio por donde se carga combustible. Se debe retirar y controlar la bujía cada 25 horas de funcionamiento. Reemplace la bujía cada 100 horas de uso. Ejerza repetidas veces una ligera torsión de adelante hacia atrás en el capuchón de protección de alta tensión de la bujía para aflojarlo y retírelo de la bujía. Retire la bujía. Limpie los electrodos con un cepillo duro. Ajuste la distancia entre los electrodos de 0,6 mm a 0,7 mm. Reemplace la bujía si está sucia con aceite, dañada o si los electrodos están gastados. Al colocar la bujía no la ajuste demasiado. El par de ajuste es de 12-15 Nm. Aletas de enfriamiento del cilindro (Véase la Fig. 17) Cuando deba cortar maleza muy espesa haga avanzar la desbrozadora efectuando movimientos de derecha a izquierda. Si se desplaza moviendo la desbrozadora de izquierda a derecha la hoja podría rebotar.

Sujete el tubo del combustible en la parte cercana al elemento de sujeción del filtro de combustible, y retire el filtro (B) sin soltar el tubo. Sujete el nuevo filtro sin dejar de sostener el tubo de carga del combustible. Coloque el nuevo filtro de combustible en el depósito. Cerciórese de que el nuevo filtro no se atasque en un ángulo del depósito y que el tubo del combustible no se enrede (que no tenga nudos) antes de volver a cargar el combustible. Las aletas de enfriamiento del cilindro deben limpiarse cada 25 horas de uso o bien una vez por semana, según el caso. El aire debe poder circular libremente entre las aletas de enfriamiento del cilindro para evitar que se recaliente el motor. Las hojas, el césped, la suciedad y los desechos de diversa índole que pueden acumularse en las aletas aumentan la temperatura de funcionamiento del motor reduciendo sus prestaciones y su vida útil. Afloje el dispositivo de bloqueo y levante la tapa del cilindro. Limpie todo rastro de suciedad y retire los desechos acumulados en las aletas de enfriamiento y en la base del cilindro. Coloque nuevamente la tapa del cilindro en su lugar. Lubricación del cárter de engranajes (Véase la Fig. 18)

Se debe lubricar el cárter de engranajes cada 30 horas de trabajo. Retire el dispositivo de corte y el adaptador del cubo. Limpie todo rastro de suciedad y retire los desechos que eventualmente se hubieran acumulado en el espacio entre el adaptador del cubo y el cárter de engranajes. Retire el tapón de grasa que se encuentra a un lado del cárter de engranajes. Haga girar el árbol de sujeción e inyecte una grasa a base de litio para reducir la fricción (A: P/N 211337) en el orificio del tapón (B) hasta que el cárter de engranajes esté lleno. Coloque el adaptador del cubo y el tapón de grasa en su lugar. Inspección cotidiana

Cerciórese de que el dispositivo de corte no presenta grietas ni daños visibles. Si el dispositivo de corte está dañado, reemplácelo. Cerciórese de que el motor no tenga ninguna pérdida de combustible. De haber alguna pérdida, efectúe las reparaciones correspondientes. Controle todos los sistemas de sujeción de la unidad. De no estar perfectamente ajustados, ajústelos correctamente PBC manual.qxd 18/11/05 12:01 Page 25

Para guardar la máquina (Véase la Fig. 19) Para guardar la desbrozadora/cortabordes durante un período prolongado:

1. Vacíe el depósito de combustible en un recipiente adecuado.

2. Active la bomba de mano del carburador hasta vaciar todo

el carburante a través del tubo de aspiración transparente.

3. Encienda el motor para agotar el resto del carburante

4. Aplique los procedimientos de limpieza y de mantenimiento

clásicos, y efectúe las reparaciones necesarias.

5. Retire la bujía e inyecte en el cilindro una pequeña

cantidad de aceite para el motor.

6. Tire una vez de la palanca del mecanismo de arranque.

7. Tire lentamente de la palanca del mecanismo de arranque

hasta que el pistón se sitúe en la parte superior del cilindro (PMH).

8. Coloque nuevamente la bujía en su lugar.

9. Guarde la desbrozadora/cortabordes en un lugar seco,

donde no haya un calor excesivo, ni chispas o llamas.

GARANTÍA Este producto Ryobi está garantizado contra los defectos de fabricación y las piezas defectuosas por un período de veinticuatro (24) meses, a partir de la fecha que figura en el original de la factura establecida por el distribuidor al usuario final. Se excluyen de la presente garantía los deterioros provocados por un desgaste normal, una utilización o mantenimiento incorrecto o no autorizado, y una sobrecarga, así como los diversos accesorios: baterías, bombillas, hojas, puntas, bolsas, etc. En caso de funcionamiento incorrecto durante el período de la garantía, envíe el producto SIN DESMONTAR con la prueba de compra a su proveedor o al Centro de Servicio Acreditado Ryobi más cercano a su domicilio. Los derechos legales relacionados con los productos defectuosos no son cuestionados por la presente garantía.

TESTA DI TAGLIO

BRETELLA DI SOSTEGNO

TESTA DI TAGLIO IN NYLON

CARTER DI PROTEZIONE

PROLUNGA DEL PARALAMA

ASSE DI BLOCCAGGIO

CHIAVE 13-19 mm/CACCIAVITE CHIAVE 8-10 mm, CHIAVE ESAGONA PARALAMA

SIGNIFICADO DOS SÍMBOLOS

CABEÇA DE FIO

APARADOR DE RELVA

Procedimento para o arranque a frio (ver Fig. 8)

DECLARACIÓN DE CONFORMIDAD

Declaramos, bajo nuestra responsabilidad, que este producto es conforme a las siguientes normas o documentos normalizados: EN292-2, CISPR 12:1997, EN ISO 11806 Conforme a las directivas 2000/14/CE, 98/37/CE y 89/336/CEE y sus complementos aplicables.
