KÄYTTÖOHJE PBC-4243M RYOBI

Turvallisuutesi takeeksi ja jotta tämä työkalu tyydyttäisi täysipainoisesti kaikki toivomuksesi, lue tämä KÄYTTÄJÄN KÄSIKIRJA sekä TURVALLISUUSOHJEET huolellisesti ennen sen käyttöä.

2. Voimansiirtolaitteisto

5. Kaasuliipaisin ja katkaisin

6. Valjaitten kiinnitysrengas

7. Kytkinrummun kammio

10. Polttoainesäiliö

11. Kaasuliipaisimen ja katkaisimen kaapeli

14. Leikkuupään suojus

Käytä suojajalkineita kun käytät metalliterällä varustettua pensaikkoauraa. Älä sijoita käsiäsi pyörivän leikkuupään lähelle tai alle. Älä sijoita jalkojasi pyörivän leikkuupään lähelle tai alle. Mahdollisten ohikulkijoiden on pysyttävä vähintään 15 metrin etäisyydessä koneesta. Varo mahdollisesti sinkoavia esineitä, eritoten hukkaroiskeita. Tulipalovaara: Bensiini on tulenarkaa. Älä koskaan täytä pensaikkoaura/reunaleikkurin polttoainesäiliötä kun moottori on käynnissä tai kuuma. Älä tupakoi ja pidä polttoaine kaukana lämpölähteistä. Pakokaasun hengittäminen voi osoittautua hengenvaaralliseksi. Älä koskaan käynnistä ja käytä pensaikkoauraa suljetussa huoneistossa tai rakennuksessa. MERKKIEN SELITYS Osoittaa muistutuksen, vaaran tai varoituksen. Muistutus, kuumia pintoja: Kuumien pintojen koskettaminen voi aiheuttaa vakavia palovammoja. Moottori ja vaihdelaatikko ovat kuumia käytön aikana ja jonkin aikaa työkalun sammutuksen jälkeen. Älä koske koneen kuumiin pintoihin kuten esimerkiksi sylinteriin, äänenvaimentimiin ja vaihdelaatikkoon. Varaa riittävästi aikaa tämän käsikirjan lukemiselle ja ymmärtämiselle. Käytä suojakypärää, mikäli esineiden putoamisvaara on mahdollista. Käytä suojalaseja kun työskentelet pensaikkoauralla/ reunaleikkurilla. Käytä kuulonsuojaimia kun työskentelet pensaikkoauralla/ reunaleikkurilla. Antoakselin maksiminopeus: 8000 r/min Taattu äänen tehotaso: 114/116 dB(A). Käytä suojakäsineitä kun käytät metalliterällä varustettua pensaikkoauraa. Osa direktiivin 2000/14/CE mukaisesti mitattuna, dB(A) Ekvivalentti äänen tehotaso (LWA), normien ISO 3744 ja 10884 mukaisesti mitattuna, dB(A) Värähtelytasot Kahvan varsien värähtelytaso normin ISO 7916 mukaisesti mitattuna, m/s 2 Vasen/oikea varsi, joutokäyntinopeudella: Ruohonleikkuuterä, vasen/oikea varsi, kuormitettuna: Tasain, vasen/oikea varsi, kuormitettuna: PBC-3243M PBC-3243ML PBC-4243M PBC-5043M 31,8

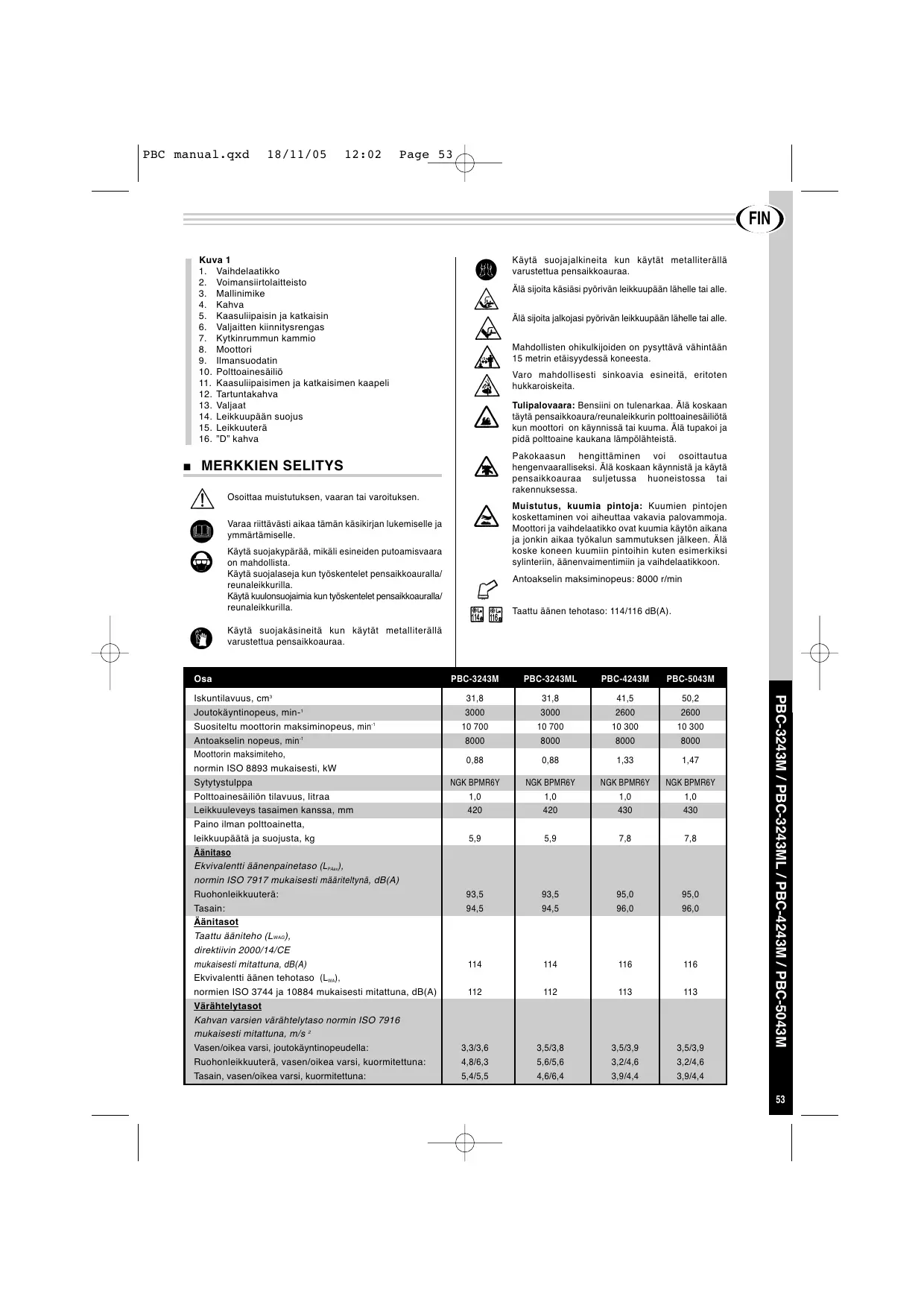

3,3/3,6 4,8/6,3 5,4/5,5 3,5/3,8 5,6/5,6 4,6/6,4 3,5/3,9 3,2/4,6 3,9/4,4 3,5/3,9 3,2/4,6 3,9/4,4 PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M Iskuntilavuus, cm Joutokäyntinopeus, min- 1 Suositeltu moottorin maksiminopeus, min-1 Antoakselin nopeus, min-1 Moottorin maksimiteho, normin ISO 8893 mukaisesti, kW Sytytystulppa Polttoainesäiliön tilavuus, litraa Leikkuuleveys tasaimen kanssa, mm Paino ilman polttoainetta, leikkuupäätä ja suojusta, kg Äänitaso Ekvivalentti äänenpainetaso (LPAav), normin ISO 7917 mukaisesti määriteltynä, dB(A) Ruohonleikkuuterä: Tasain: Äänitasot Taattu ääniteho (LWAG),

(Älä käytä työkalua muuhun, käyttötarkoituksiin).

Kiinnitä lankasaksi (A) suojukselle kahdella M5X25 ruuvilla, aluslaatoilla ja kuusiomuttereilla kuvan 5 osoittamalla tavalla. Kiinnitä teränsuojuksen jatke (B) suojukselle viidellä M5X15 ruuvilla, aluslaatoilla ja kuusiomuttereilla kuvan 5 osoittamalla tavalla.

esitettyihin MUISTUTUS:

• Älä käytä sahanteriä.
• Älä kiinnitä leikkuupäätä työkalulle ennen kuin olet asentanut oikein kaikki tarvittavat osat. Mikäli et käytä sopivia osia, leikkuupää voi sinkoutua irti ja aiheuttaa vakavia ruumiinvammoja itsellesi tai muille läsnäolijoille. Löysää lukintakoukun yläosassa olevat neljä ruuvia. Upota kahvan vasen ja oikea varsi lukintakoukkuun.

Irroita vaihdelaatikon kiinnitysakselissa olevat terän pultti, vakain ja kiristysaluslaatta. Huomautus: Terän kiinnityspultissa on vasenkätinen kierre (A).

Huomautus: kahvan varsi, jossa on kaasuliipaisin ja katkaisin asetettava pensaikkoaura/reunaleikkurin oikealle puolelle.

Säädä kahvan varret toivottuun asentoon ja kiristä sitten neljä ruuvia.

Linjaa navan sovittimen reikä vaihdelaatikossa olevalle ohjausuralle. Lukitse kiinnitysakseli (B) panemalla lukituspuikko navan sovittimen reikään ja vaihdelaatikon ohjausuraan. Pane tasaimen sovitin (A) kiinnitysakseliin ja kiristä sitten tasain käsin.

”D” kahva on asennettava nuolilla (A) osoitettuun kohtaan siten, että kahva kohdistuu vaihdelaatikkoa kohti. [Yksinomaan malli PBC-3243ML]

1. Laita kumiholkki putkelle.

2. Aseta ”D” kahva ja sen varsi holkin ympärille.

3. Kiinnitä kokonaisuus neljällä ruuvilla ja mutterilla. Kiristä

Huomautus: Tasaimen sovittimessa on vasenkätinen kierre (A).

käytä pensaikkoauraa ilman

• Kiinnitä suojus vaihdelaatikolle neljällä M5X12 ruuvilla kuvan 4 osoittamalla tavalla. (MALLI PBC-3243M)
• Kiinnitä suojus vaihdelaatikolle kahdella M6X30 ruuvilla kuvan 4 osoittamalla tavalla. (MALLIT PBC-4243M/ PBC-5043M)

MUISTUTUS: Tee polttoaineen sekoitus ja täyttö ulkona, kaukana kipinöistä ja liekeistä. Kun olet juuri sammuttanut moottorin, irroita säiliön täyttötulppa varoen. Älä tupakoi kun täytät tankkia tai kun teet polttoainesekoitusta. SUOJUKSEN ASENTAMINEN (KS. KUVA 4) MUISTUTUS: Älä koskaan teränsuojusta. Asenna pensaikkoauran terä navan sovittimelle ja asenna sitten kiristysaluslaatta, vakain ja terän pultti takaisin. Linjaa navan sovittimen reikä vaihdelaatikossa olevalle ohjausuralle. Lukitse kiinnitysakseli (B) panemalla lukituspuikko navan sovittimen reikään ja vaihdelaatikon ohjausuraan. Kiristä terän pultti.

PENSASLEIKKURIN VAROITUS

• Varmista, että bensiini ja öljy ovat hyvin sekoittuneet, ettei moottori pääse kiilaamaan.
• Älä vedä käynnistinvaijerista koko pituudeltaan, ettei käynnistin pääse vioittumaan.
• Älä vapauta käynnistinvaijeria yht'äkkiä kun se on täysin kireälla. Vaarana on moottorielementtien rikkoutuminen. PBC manual.qxd 18/11/05 12:02 Page 55 FIN

Saasteettoman käytön johdosta työkalua suositellaan käytettäväksi lyijyttömällä bensiinillä, johon on sekoitettu synteettistä öljyä. Sekoitussuhteen on oltava 50:1 (2%). Jos kysymyksessä on mineraaliöljy, suhteen on oltava 25:1 (4%). Synteettinen öljy: JASO-luokituksen mukaisesti laatua "FC". Mineraaliöljy: JASO-luokituksen mukaisesti laatua "FB". Ennen moottorin käynnistystä

Täytä polttoainesäiliö ja jätä pensaikkoaura/reunaleikkuri maahan. Tarkista, ettei leikkuupäässä ole jätteitä lasinsirpaleista, nauloista, metallilangoista, kivistä tai muista häiritsevistä esineistä. Käske mahdolliset vierailijat, lapset ja kotieläimet pois työskentelyalueelta.

• Muista aina suojella silmät suojalaseilla ja käytä aina melua heikentäviä kuulonsuojaimia.
• Käytä aina pitkiä ja paksuja housuja, pitkähihaista paitaa, saappaita ja suojakäsineitä kun käytät tätä työkalua. Älä pukeudu väljiin vaatteisiin, koruihin, lyhytlahkeisiin housuihin ja sandaaleihin äläkä koskaan työskentele paljain jaloin. Kiinnitä hiukset olkapäiden yläpuolelle.
• Älä koskaan käytä tätä pensaikkoaura/reunaleikkuria, jos olet väsynyt, sairas tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alainen.
• Muista suojata metalliterä turvallisesti kun varastoit tai kuljetat työkalua. Leikkuupää ei saa pyöriä eikä moottori kiilata (sammuminen) joutokäyntinopeudella. Moottorin joutokäynnin säätämiseksi, käännä kaasuttimella olevaa joutokäynnin säätöruuvia (A).

Pensaikkoaura/reunaleikkuriin kiinnitettyjen valjaitten käyttö on välttämätöntä ja työkalua on pidettävä oikealla puolella. [Yksinomaan mallit PBC-4243M ja PBC-5043M]

2. Kahvan oikeaan varteen on tartuttava oikealla kädellä ja

sormet on pidettävä kaasuliipaisimella.

3. Tartu kahvan vasempaan varteen vasemmalla kädellä ja

pidä tukevasti tartuntakahvasta kaikilla sormilla, myös peukalolla. [Yksinomaan mallit PBC-3243M ja PBC-3243ML]

2. Vaihteiston varteen on tartuttava oikealla kädellä ja sormet

on pidettävä kaasuliipaisimella. Oikean käsivarren on oltava hieman taivutettuna.

3. Pidä "D" kahvasta vasemmalla kädellä, tarttumalla varteen

tukevasti kaikilla sormilla. Vasemman käsivarren on oltava suorassa. Aseta "D" kahva tarvittaessa ylemmäksi tai alemmaksi putkella, miellyttävän työskentelyasennon saamiseksi.

Kylmäkäynnistys (ks. kuva 8)

MUISTUTUS: Älä koskaan käytä pensaikkoauraa ilman valjaita. Uudelleenkäynnistys kuumana (ks. kuva 8) Moottorin käynnistys kun se on jo kuuma (uudelleenkäynnistys kuumana):

1. Aseta starttivipu asentoon auki ( ) ja katkaisin asentoon

2. Jätä kaasuliipaisin lepoasentoon ja vedä starttivipua.

3. Jos moottori ei käynnisty kolmen tai neljän käynnistysyrityksen

jälkeen, noudata kylmäkäynnistystoimenpiteitä. Pane koukku (A) voimansiirtolaitteistossa olevaan renkaaseen (B). Kun haluat irroittaa valjaat nopeasti pensaikkoaura/ reunaleikkurista, nosta kielekettä (C).

Vapauta kaasuliipaisin. Aseta katkaisin asentoon STOP/OFF (H).

JOUTOKÄYNTINOPEUDEN SÄÄTÄMINEN (KS. KUVA 9) Joutokäyntinopeutta voidaan säätää kun leikkuupää on käynnissä. Käytä suositeltuja henkilökohtaisia suojavarusteita ja noudata kaikkia turvallisuusmääräyksiä. Pidä kädet ja keho kaukana leikkuupäästä. Kun kaasuliipaisin vapautetaan moottorin on palattava joutokäyntinopeuteen. Malleille PBC-4243M ja PBC-5043M sopiva nopeus on 2400-2800 min -1 ja 2700-3300 min –1 mallille PBC-3243M (tai juuri alle kytkeytymisnopeuden). KÄYTTÖ MUISTUTUS: Käske lapset, mahdolliset vierailijat ja kotieläimet pois työskentelyalueelta. Lasten, ulkopuolisten ja mahdollisten apulaisten on pysyttävä vähintään 15 metrin etäisyydessä pensaikkoaura/reunaleikkurista. Mikäli joku ulkopuolinen lähestyy työskentelyaluetta, sammuta moottori ja pysäytä leikkuupää välittömästi. Moottorin sammuttaminen (ks. kuva 8)

VALJAAT (KS. KUVA 12) Pensaikkoauran terän leikkuusuunta (ks. kuva 13) Kun leikkaat tuuheaa pensaikkoa, liikuttele pensaikkoauraa oikealta vasemmalle. Jos liikuttelet pensaikkoauraa vasemmalta oikealle on vaarana terän takaisin ponnahdus.

Liikuttelusuunta (OIKEIN) Ei takaisinponnahdusvaaraa Liikuttelusuunta (VÄÄRIN) Takaisinponnahdusvaara (VAARA) PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M Aseta starttivipu (A) asentoon suljettu ( ). Paina ryypytintä (B) kunnes polttoaine valuu imuputken (C) kautta pääsäiliötä kohti. Polttoainevirtaaman on oltava lähes kirkasta, ilman vaahtoa ja kuplia. Aseta katkaisin (D) asentoon START/ON (G) ja kaasuliipaisin keskiasentoon (E): paina (F) ja vedä sitten käynnistysnarusta. Kun moottori on käynnistynyt, aseta starttivipu asentoon auki ( ). Paina kaasutinta ja vapauta se sitten, että se palaa lepoasentoon. Jos moottori sammuu ennen kuin olet asettanut starttivivun asentoon auki ( ): jatka toimenpidettä ja avaa starttivipu, vedä käynnistysnarusta kaasuliipaisimen ollessa keskiasennossa. Kaasuta moottoria ja anna sen saavuttaa leikkuunopeus ennen kuin viet sen lähelle pensaikkoa tai ruohikkoa. Vapauta kaasuliipaisin ja anna moottorin palata joutokäynnille aina kun keskeytät leikkauksen. Sammuta moottori kun siirryt työpaikasta toiseen.

• Jos leikkuupää juuttuu, sammuta moottori välittömästi.
• Varmista, että kaikki pyörivät osat ovat pysähtyneet ja irroita sytytystulppa ennen kuin tarkistat työkalussa mahdollisesti olevat vauriot.
• Älä koskaan käytä pensaikkoaura/reunaleikkuria, jonka leikkuupää tai suojus on säröinen, haljennut tai murtunut.

HUOLTO Vaihdelaatikon voitelu (ks. kuva 18)

Ilmansuodatin (ks. kuva 14)

Ilmansuodatin on puhdistettava päivittäin, jopa useamminkin mikäli työympäristö on erittäin pölyinen. Se on vaihdettava 100 käyttötunnin välein. Irroita vaahtomuovielementti (A). Puhdista se lämpimällä saippuavedellä. Anna kuivua hyvin. Levitä ohut kerros SAE moottoriöljyä vaahtomuovielementille ja poista liika öljy puristelemalla sitä. Aseta vaahtomuovielementti ja suodattimen suojus takaisin. Polttoainesuodatin (ks. kuva 15) Polttoainesuodatin on vaihdettava 100 käyttötunnin välein.

1. Varmista, että polttoainesäiliö on tyhjä.

2. Löysää säiliön täyttötulppaa, vedä tulpan pitimestä (A)

3. Metallikoukkua apuna käyttäen, vedä polttoainesuodatin

varovasti ulos polttoaineen täyttöaukon kautta.

4. Tartu kiinni polttoainesuodattimen kiinnittimen vieressä

olevaan polttonesteletkuun ja poista suodatin (B), mutta älä vapauta letkua.

5. Polttonesteletkusta kiinni pitämällä, kiinnitä uusi

polttoainesuodatin paikalleen.

6. Vie uusi polttoainesuodatin säiliöön.

7. Varmista, ettei uusi polttoainesuodatin ole tarttunut säiliön

kulmaan ja ettei polttonesteletku ole sekaisin (solmuilla) ennen kuin täytät säiliön polttoaineella. Sytytystulppa (ks. kuva 16) PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M

Sytytystulppa on irroitettava moottorista ja tarkistettava 25 käyttötunnin välein. Vaihda se 100 käyttötunnin välein. Vääntele sytytystulpan suurjännitteen suojakupua useita kertoja kevyesti sen löysäämiseksi ja irroita se sitten sytytystulpasta. Irroita sytytystulppa. Puhdista elektrodit kovalla harjalla. Säädä elektrodien väliksi 0,6-0,7 mm. Vaihda sytytystulppa, mikäli se on öljyn tahraama, vioittunut tai mikäli elektrodit ovat kuluneet. Älä kiristä sytytystulppaa liikaa kun asennat sen takaisin paikalleen. Kiristysvääntömomentti on 12-15 Nm. Sylinterin jäähdytyssiivekkeet (ks. kuva 17)

Sylinterin jäähdytyssiivekkeet on puhdistettava 25 käyttötunnin välein tai kerran viikossa käytöstä riippuen. llmakierron on tapahduttava vapaasti sylinterin jäähdytyssiivekkeissä ja niiden ympärillä moottorin ylikuumenemisen ehkäisemiseksi. Jäähdytyssiivekkeisiin kerääntyneet puunlehdet, ruoho, lika ja muut jätteet kohottavat moottorin käyttölämpötilaa, joka heikentää sen suorituskykyä ja kestoikää. Löysää lukkolaitetta ja nosta sylinterin suojusta. Puhdista kaikki lika ja poista jätteet jäähdytyssiivekkeistä ja sylinterin runko-osasta. Aseta sylinterin suojus paikalleen.

Vaihdelaatikon voitelu on ennakoitava 30 käyttötunnin välein. Irroita leikkuupää ja navan sovitin. Puhdista kaikki lika ja poista navan sovittimen ja vaihdelaatikon väliin mahdollisesti kertyneet roskat. Irroita vaihdelaatikon puolella sijaitseva rasvatulppa. Käännä kiinnitysakselia ruiskuta samalla litiumperustaista rasvaa (A: P/N 211337) tulpan (B) kautta kunnes vaihdelaatikko on täysi. Aseta navan sovitin ja rasvatulppa paikoilleen. Päivittäiset tarkistukset

Varmista, ettei leikkuupäässä ole halkeamia tai muita näkyviä vaurioita. Jos leikkuupää on viallinen, vaihda se. Varmista, ettei moottorissa ole polttoainevuotoja. Tee tarvittavat korjaukset mikäli vuotoja on. Tarkista kaikki yksikön kiinnitysjärjestelmät. Mikäli ne ovat löysällä, kiristä ne oikein. Varastointi (ks. kuva 19) Pensaikkoaura/reunaleikkurin pitkäaikainen varastointi:

polttoainesäiliön sisältö sopivaan säilytyskanisteriin.

2. Paina kaasuttimen ryypytintä kunnes kaikki polttoaine on

valunut ulos läpinäkyvän polttonesteletkun kautta.

3. Käynnistä moottori lopun kaasuttimessa olevan

polttoaineen kuluttamiseksi.

tavanomaisia huoltoja kunnossapitotoimenpiteitä ja tee tarvittavat korjaukset.

5. Irroita sytytystulppa ja ruiskuta pieni määrä moottoriöljyä

6. Vedä kerran käynnistysvivusta.

7. Vedä hitaasti käynnistysvivusta männän tuomiseksi

sylinterin yläpäähän (PMH).

8. Aseta sytytystulppa paikalleen.

9. Varastoi pensaikkoaura/reunaleikkuri kuivaan tilaan, kauas

lämpölähteistä, kipinöistä ja liekeistä.

TAKUU Tällä Ryobi-tuotteella on valmistusviat ja vialliset osat kattava vuoden (24 kk) takuu alkuperäiseen ostokuittiin tai laskuun merkitystä ostopäivästä lukien. Takuu ei kata normaalista kulumisesta, epänormaalista tai kielletystä käytöstä tai ylikuormituksesta aiheutuneita vahinkoja eikä lisävarusteita kuten akkuja, polttimoita,teriä, pusseja jne. Mikäli takuuaikana ilmaantuu toimintahäiriöitä, vie PURKAMATON tuote ostotodistuksineen myyjäliikkeeseen tai lähimpään Ryobi-keskushuoltamoon. Tämä takuu ei vaikuta viallisia tuotteita koskeviin lakiperusteisiin oikeuksiin. PBC manual.qxd 18/11/05 12:02 Page 57

Conformément aux directives 2000/14/CE, 98/37/CE et 89/336/CEE et leurs compléments applicables. TODISTUS STANDARDIN-MUKAISUUDESTA Ilmoitamme vastuunalaisesti, että tämä tuote on seuraavien standardien ja normalisoitujen asiakirjojen mukainen: EN292-2,

CISPR 12:1997, EN ISO 11806

Direktiivien 2000/14/CE, 98/37/CE ja 89/336/CEE ja niiden sovellettavien täydennysosien mukaisesti.
