BRUGSANVISNING PBC-4243M RYOBI

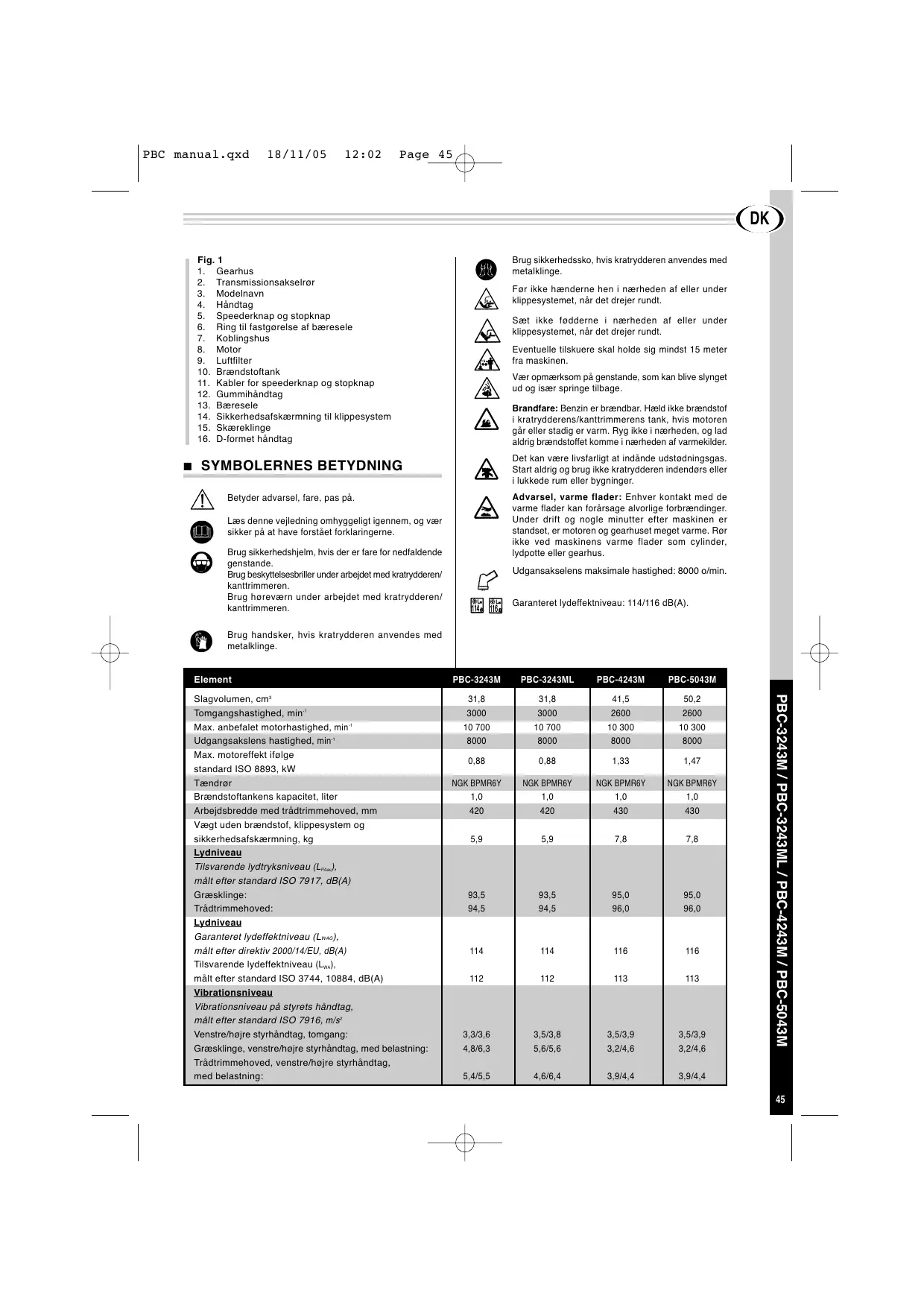

Brug sikkerhedssko, hvis kratrydderen anvendes med metalklinge. Fig. 1

2. Transmissionsakselrør

5. Speederknap og stopknap

6. Ring til fastgørelse af bæresele

14. Sikkerhedsafskærmning til klippesystem

16. D-formet håndtag

Før ikke hænderne hen i nærheden af eller under klippesystemet, når det drejer rundt. Sæt ikke fødderne i nærheden af eller under klippesystemet, når det drejer rundt. Eventuelle tilskuere skal holde sig mindst 15 meter fra maskinen. Vær opmærksom på genstande, som kan blive slynget ud og især springe tilbage. Brandfare: Benzin er brændbar. Hæld ikke brændstof i kratrydderens/kanttrimmerens tank, hvis motoren går eller stadig er varm. Ryg ikke i nærheden, og lad aldrig brændstoffet komme i nærheden af varmekilder. Det kan være livsfarligt at indånde udstødningsgas. Start aldrig og brug ikke kratrydderen indendørs eller i lukkede rum eller bygninger. SYMBOLERNES BETYDNING Advarsel, varme flader: Enhver kontakt med de varme flader kan forårsage alvorlige forbrændinger. Under drift og nogle minutter efter maskinen er standset, er motoren og gearhuset meget varme. Rør ikke ved maskinens varme flader som cylinder, lydpotte eller gearhus. Betyder advarsel, fare, pas på. Læs denne vejledning omhyggeligt igennem, og vær sikker på at have forstået forklaringerne. Brug sikkerhedshjelm, hvis der er fare for nedfaldende genstande. Brug beskyttelsesbriller under arbejdet med kratrydderen/ kanttrimmeren. Brug høreværn under arbejdet med kratrydderen/ kanttrimmeren. Udgansakselens maksimale hastighed: 8000 o/min. Garanteret lydeffektniveau: 114/116 dB(A). Brug handsker, hvis kratrydderen anvendes med metalklinge. Element Trådtrimmehoved: Lydniveau Garanteret lydeffektniveau (LWAG), målt efter direktiv 2000/14/EU, dB(A) Tilsvarende lydeffektniveau (LWA), målt efter standard ISO 3744, 10884, dB(A) Vibrationsniveau Vibrationsniveau på styrets håndtag, målt efter standard ISO 7916, m/s2 Venstre/højre styrhåndtag, tomgang: Græsklinge, venstre/højre styrhåndtag, med belastning: Trådtrimmehoved, venstre/højre styrhåndtag, med belastning: PBC-3243M PBC-3243ML PBC-4243M PBC-5043M 31,8

3,3/3,6 4,8/6,3 3,5/3,8 5,6/5,6 3,5/3,9 3,2/4,6 3,5/3,9 3,2/4,6 5,4/5,5 4,6/6,4 3,9/4,4 3,9/4,4 PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M Slagvolumen, cm Tomgangshastighed, min-1 Max. anbefalet motorhastighed, min-1 Udgangsakslens hastighed, min-1 Max. motoreffekt ifølge standard ISO 8893, kW Tændrør Brændstoftankens kapacitet, liter Arbejdsbredde med trådtrimmehoved, mm Vægt uden brændstof, klippesystem og sikkerhedsafskærmning, kg Lydniveau Tilsvarende lydtryksniveau (LPAav), målt efter standard ISO 7917, dB(A) Græsklinge:

Skru trådkniven (A) fast på sikkerhedsafskærmningen ved hjælp af de to M5X25 skruer, låseskiverne og sekskantmøtrikkerne som vist på figur 5. Skru klingeskærmforlængelsen (B) fast på sikkerhedsafskærmningen ved hjælp af de fem M5X15 skruer, låseskiverne og sekskantmøtrikkerne som vist på figur 5. ANVENDELSESOMRÅDER (Redskabet må kun anvendes til nedenstående formål).

• Ingen af klippesystemerne må fastgøres på redskabet, før alle de nødvendige dele er monteret korrekt. Hvis der ikke anvendes de rigtige dele, risikerer klippesystemet at blive slynget ud, og brugeren eller andre kan komme alvorligt til skade. KRATRYDDEKLINGE (SE FIG. 6)

Slæk de fire skruer på låsebeslagets øverste del. Sæt venstre og højre styrhåndtag ind i låsebeslaget.

Indstil styrhåndtagene i den ønskede stilling, og stram de fire skruer.

Det D-formede håndtag skal monteres det med pilene (A) viste sted, med håndtagets arm vendt mod gearhuset. [Kun model PBC-3243ML]

1. Sæt gummimuffen på røret.

2. Anbring det D-formede håndtag og håndtagets arm

omkring gummimuffen.

3. Spænd delene fast ved hjælp af de fire skruer og

møtrikker. Stram skruerne godt.

(SE FIG. 4) ADVARSEL: Brug aldrig kratrydderen, hvis sikkerhedsafskærmningen ikke er på plads.

Bemærk: styrhåndtaget med speederknappen stopknappen skal sidde kratrydderens/kanttrimmerens højre side.

Skru sikkerhedsafskærmningen fast på gearhuset ved hjælp af de fire M5X12 skruer som vist på figur 4. (MODEL PBC-3243M) Skru sikkerhedsafskærmningen fast på gearhuset ved hjælp af de to M6X30 skruer som vist på figur 4. (MODEL PBC-4243M/PBC-5043M) Bemærk: Trådhovedindsatsen har venstregevind (A).

START/STOP ADVARSEL: Bland og påfyld brændstof udendørs og aldrig i nærheden af gnister eller åben ild. Fjern forsigtigt dækslet på tanken, efter motoren er standset. Ryg aldrig under påfyldning eller blanding af brændstof.

• Bland benzinen og olien godt for at undgå, at motoren går i stå.
• Træk ikke starterkablet helt ud for ikke at ødelægge det.
• Slip ikke startetkablet pludselig, når det er trukket stramt ud. Det kan ødelægge motorelementerne. PBC manual.qxd 18/11/05 12:02 Page 47

Det anbefales at bruge redskabet med en blanding af blyfri benzin og syntetisk olie for at få en forureningsfri drift. Blandingsforholdet skal være 50:1 (2%). Hvis der anvendes mineralsk olie, skal blandingsforholdet være 25:1 (4%). Syntetisk olie: kvalitet "FC" efter JASO koden. Mineralsk olie: kvalitet "FB" efter JASO koden. Inden motoren startes

Fyld brændstoftanken op, og lad kratrydderen/ kanttrimmeren ligge på jorden. Se efter, om klippesystemet er fri for glasskår, søm, metalkabler, sten og andre generende genstande. Sørg for at holde eventuelle tilskuere, børn og husdyr i god afstand fra arbejdsområdet.

• Husk altid at beskytte øjnene med sikkerhedsbriller, og brug altid høreværn for at dæmpe støjen.
• Tag lange bukser i kraftigt stof på samt skjorte med lange ærmer, støvler og handsker for at arbejde med dette redskab. Undgå løsthængende tøj, smykker, korte bukser og sandaler, og arbejd aldrig med maskinen barfodet. Bind langt hår sammen over skulderhøjde.
• Der må aldrig arbejdes med kratrydderen/kanttrimmeren, hvis man er træt, syg eller påvirket af alkohol, narkotika eller har taget medicin.
• Husk at sikre metalklingen, inden redskabet stilles væk eller transporteres. Fremgangsmåde ved koldstart (se Fig. 8)

Selen skal altid spændes om kroppen og være fastgjort til kratrydderen/kanttrimmeren, og redskabet føres til højre. [Kun model PBC-4243M, PBC-5043M]

2. Styrets højre håndtag holdes med højre hånd med

fingrene på speederknappen.

3. Med venstre hånd holdes styrets venstre håndtag med

et fast greb om gummihåndtaget med alle fingrene, også tommelfingeren. [Kun model PBC-3243M, PBC-3243ML]

2. Hold om transmissionsrøret med højre hånd med fingrene

på speederknappen. Højre arm skal være let bøjet.

3. Grib om det D-formede håndtag med venstre hånd, og hold

godt fast med alle fingre. Venstre arm skal være strakt. Om nødvendigt sættes det D-formede håndtag højere op eller længere ned på røret for at få en behagelig arbejdsstilling.

Sæt chokergrebet i åben stilling ( ) og stopknappen i position START/ON (G). Lad speederknappen blive i hvilestilling, og træk i startergrebet. Hvis motoren stadig ikke starter efter tre eller fire forsøg, anvendes fremgangsmåden for koldstart beskrevet ovenfor. For at standse motoren (se Fig. 8)

BÆRESELE (SE FIG. 12) ADVARSEL: Brug aldrig kratrydderen uden bærsele. Sæt krogen (A) fast i ringen (B) på transmissionsakselrøret. For at skille selen hurtigt fra kanttrimmeren/kratrydderen trækkes op i fligen (C).

Tomgangshastigheden kan justeres, mens klippesystemet arbejder. Brug altid det anbefalede personlige beskyttelsesudstyr, og overhold alle sikkerhedsreglerne. Hold hænder og krop i god afstand fra klippesystemet. Giv motoren gas, og lad den komme op på arbejdshastighed, inden maskinen føres ind kratområdet eller græsset, der skal trimmes. Slip altid speederknappen, og lad motoren vende tilbage til tomgangshastighed, når maskinen ikke er i gang med at klippe. Stands motoren for at flytte maskinen fra et arbejdssted til et andet.

• Hvis klippesystemet blokerer, skal motoren omgående standses.
• Se efter, at ingen af de roterende dele drejer rundt, og tag tændrøret ud, inden redskabet ses efter for beskadigelse.
• Brug aldrig kratrydderen/kanttrimmeren, hvis klippesystemet eller sikkerhedsafskærmningen er flået, revnet eller knækket. ANVENDELSE ADVARSEL: Sørg for at holde børn, tilskuere og husdyr i god afstand fra arbejdsområdet. Børn, tilskuere og eventuelle hjælpere skal opholde sig mindst 15 m fra kratrydderen/kanttrimmeren. Hvis der kommer nogen inden for arbejdsområdet, skal motoren og klippesystemet omgående standses. PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M Sæt chokergrebet (A) i lukket stilling ( ). Tryk på spædepumpen (B), til brændstoffet løber gennem sugeslangen (C) mod hovedtanken. Denne brændstofstrøm skal være næsten klar uden skum eller bobler. Sæt stopknappen (D) i position START/ON (G) og speederknappen i mellemstilling (E: tryk på F), og træk i starterkablet. Når motoren er startet, sættes chokergrebet i åben stilling ( ). Tryk på speederknappen, og slip den igen, så den kan vende tilbage i hvilestilling. Hvis motoren går i stå, inden chokergrebet er sat i åben stilling ( ): fortsættes med chokergrebet i åben stilling, starterkablet trækkes ud med speederknappen i mellemstilling. Når speederknappen er sluppet, skal motoren vende tilbage til tomgangshastighed. For model PBC-4243M og PBC-5043M er en hastighed på 2400-2800 min-1 passende og for model PBC-3243M en hastighed på 2700-3300 min-1 (eller lige under indkoblingshastigheden). Klippesystemet må ikke dreje rundt, og motoren må ikke gå i stå (stoppe) i tomgangskørsel. For at indstille tomgangshastigheden reguleres tomgangshastighedens indstillingsskrue (A), som sidder på karburatoren.

Kratryddeklingens klipperetning (se Fig. 13) Smøring af gearhus (se Fig. 18) For at klippe kraftige buske og krat, føres kratrydderen i en svingende bevægelse fra højre mod venstre. Hvis kratrydderen føres fra venstre mod højre, risikerer klingen at springe tilbage.

VEDLIGEHOLDELSE Gearhusets smøring skal kontrolleres for hver 30 driftstimer, og eventuelt eftersmøres. Tag klippesystemet og navindsatsen af. Fjern snavs og eventuelle skæreaffaldsansamlinger i mellemrummet mellem navindsatsen og gearhuset. Tag smøreproppen på siden af gearhuset ud. Sprøjt litiumbaseret smørefedt (A: P/N 211337) ind gennem prophullet (B), mens monteringsakslen drejes rundt, indtil gearhuset er fyldt op. Sæt navindsatsen og smøreproppen på plads igen. Dagligt eftersyn Luftfilter (se Fig. 14)

Luftfilteret skal renses dagligt, måske endnu hyppigere hvis der arbejdes i meget støvede omgivelser. Det skal desuden skiftes for hver 100 timers drift. Tag skumfilterelementet (A) ud. Vask det med lunkent vand og sæbe. Lad det tørre godt. Smør skumfilterelementet med et tyndt lag SAE 30 motorolie, og tryk det sammen for at fjerne overskydende olie. Sæt skumfilterelementet og filterdækslet på plads igen. PBC-3243M / PBC-3243ML / PBC-4243M / PBC-5043M Brændstoffilter (se Fig. 15) Brændstoffilteret skal også skiftes for hver 100 timers drift.

1. Se efter, om brændstoftanken er tom.

2. Skru dækslet af tanken, løft op og træk dækselpinden ud (A).

3. Træk forsigtigt brændstoffilteret ud gennem

påfyldningsåbningen ved hjælp af en metalkrog.

4. Tag fat om brændstofslangen tæt ved filterklemmen,

og fjern filteret (B) uden at slippe slangen.

5. Sæt det nye brændstoffilter på, mens brændstofslangen

6. Før det nye brændstoffilter ned i tanken.

7. Se efter, at det nye brændstoffilter ikke sidder fastklemt

i en krog i tanken, og at brændstofslangen ikke er sammenviklet (ingen knuder), inden der påfyldes brændstof. Tændrør (se Fig. 16)

Cylinderens køleribber (se Fig. 17)

Tændrøret skal tages ud af motoren og ses efter for hver 25 driftstimer. Det skal skiftes for hver 100 driftstimer. Drej forsigtigt tændrørets højspændingshætte flere gange frem og tilbage for at løsne den, og fjern den så fra tændrøret. Tag tændrøret ud. Rens elektroderne med en stiv børste. Indstil elektrodeafstanden på 0,6-0,7 mm. Udskift tændrøret, hvis det er tilsnavset med olie, beskadiget, eller hvis elektroderne er slidte. Spænd ikke tændrøret for hårdt, når det monteres igen. Tilspændingsmomentet er 12-15 Nm. Cylinderens køleribber skal renses for hver 25 driftstimer eller en gang om ugen alt efter forholdene. Luften skal kunne cirkulere frit omkring og i cylinderens køleribber for at undgå ophedning af motoren. Blade, græs, snavs og forskellige skæreaffaldsansamlinger på ribberne får motorens driftstemperatur til at stige, hvilket kan forringe ydelsen og levetiden. Slæk låseanordningen, og tag skærmen af cylinderen. Rens køleribberne og cylinderbunden for snavs og skæreaffald. Sæt skærmen på cylinderen igen.

Undersøg klippesystemet for revner og synlige beskadigelser. Hvis klippesystemet er beskadiget, skal det udskiftes. Undersøg motoren for brændstofudslip. Hvis der udslip og utætheder, skal maskinen repareres. Se alle maskinens fastspændingsanordninger efter. Hvis de er gået løs, skal de efterspændes forsvarligt. Opbevaring (se Fig. 19) Langvarig opbevaring af kanttrimmeren/kratrydderen:

1. Tøm brændstoftankens indhold ud i en passende

2. Tryk på karburatorens spædepumpe, indtil al brændstoffet

er løbet ud gennem den gennemsigtige sugeslange.

3. Start motoren for at forbrænde den resterende

brændstofmængde i karburatoren.

4. Udfør de almindelige vedligeholdelsesarbejder og

eventuelle reparationer.

5. Tag tændrøret ud, og hæld en lille smule motorolie i

6. Træk en gang i startergrebet.

7. Træk langsomt i startergrebet for at sætte stemplet i

topstilling i cylinderen (ØD).

8. Sæt tændrøret i igen.

9. Kratrydderen/kanttrimmeren skal opbevares et tørt sted,

hvor den ikke risikerer at blive udsat for kraftig varme, gnister eller åben ild.

GARANTI Der er reklamationsret på dette Ryobi produkt for fabrikationsfejl og defekte dele i fireogtyve (24) måneder fra gyldighedsdatoen på originalfakturaen udstedt af forhandleren til slutbrugeren. Skader opstået på grund af almindeligt slid, unormal eller ikke tilladt anvendelse, forkert vedligeholdelse eller overbelastning er ikke dækket af denne reklamationsret, det samme gælder tilbehør som batterier, pærer, klinger, indsatser, poser osv. I tilfælde af driftsfejl i garantiperioden skal produktet afleveres IKKE DEMONTERET med købebevis til forhandleren eller nærmeste autoriserede Ryobi serviceværksted. De lovbestemte rettigheder i forbindelse med defekte produkter forringes ikke af denne reklamationsret. PBC manual.qxd 18/11/05 12:02 Page 49
