GEBRUIKSAANWIJZING Gimbal Steady Butler Mobile 2 ROLLEI

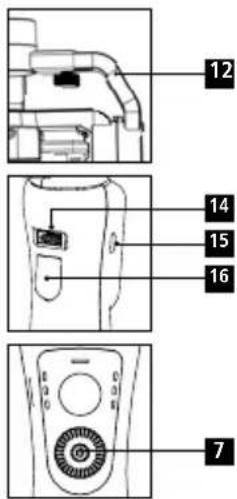

1 Smartphonehouder
2 Draaimotor
3 Aanduiding van de batterijstatus
4 Joystick
5 Bluetooth-LED
6 Werkingsindicatorlamp
7 Aan/uit-knop / Modus-knop
8 Zoomwiel
9 Bevestigingsschroef
10 Rolmotor
11 Stelschroef
12 Schuifarm
13 Kantelmotor
14 Powerbank uitgang
15 Oplaadstekker (Micro-USB)
16 Triggers
17 1/4 duimschroefdraad

12 14 15 16 7

2. Installatie-instructies

Download en installeer de Rollei-App genaamd "Rollei Smart Gimbal 2" op uw smartphone.

De app ondersteunt iOS 10.0 of hoger en Android 5.0 of hoger.

3. Het laden van de gimbal en uw smartphone

Voordat het apparaat de eerste keer wordt gebruikt, moet de batterij volledig opgeladen zijn.

De oplaadtijd is ongeveer 4,0 uur wanneer deze rechtstreeks met een netadapter wordt opgeladen (daar is er een adapter voor nodig die niet wordt meegeleverd).

• USB-poort: om de smartphone op te laden
- Micro USB-poort: om de gimbal op te laden

Led-indicatielampje

L: LED-licht aan betekent:

batterij 0–3 % opgeladen.

L & M: LED-lampjes branden betekent: batterij 4–66 % opgeladen.
L, M & H: LED-lampjes op betekent batterij 67–100 % opgeladen.

Tijdens het opladen knippert de batterij-indicator. Wanneer het opladen is voltooid, zijn alle LED's aan.

Zorg ervoor dat de gimbal is uitgeschakeld. Plaats de smartphone. Leg hem met één kant in de houder, druk tegen het bovenste ge- deelte van de houder om deze te vergroten en duw de smartphone naar binnen. Zorg ervoor dat de smartphone goed is aangebracht en er niet kan uitvallen.

OPMERKING: De home-toets van de smartphone moet zich vlakbij de motor van de kantelas bevinden. Zorg ervoor dat de smartphone stevig vastzit om te voorkomen dat de gimbal gaat schokken.

Als een deel van de gimbal in de opname verschijnt, schuift u de smartphone voorzichtig van de kantelmotor af totdat de gimbal niet meer zichtbaar is in het beeld.

Zorg ervoor dat de gimbal is uitgeschakeld voordat de smartphone wordt aangebracht. We raden u aan het hoesje van de telefoon te verwijderen.

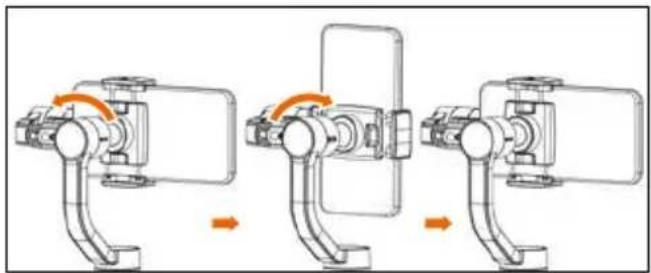

Om foto's & video's te maken in verticale modus kunt u de telefoonhouder handmatig draaien.

5. Uitlijnen van de smartphone

Als de gimbal is ingeschakeld en de smartphone goed is uitgelijnd/waterpas is, wordt deze zonder geluid of schokken door de gimbal vastgehouden. In dat geval is de smartphone juist geplaatst. Als de gimbal in een beweging trilt, verplaats dan de positie van je smartphone.

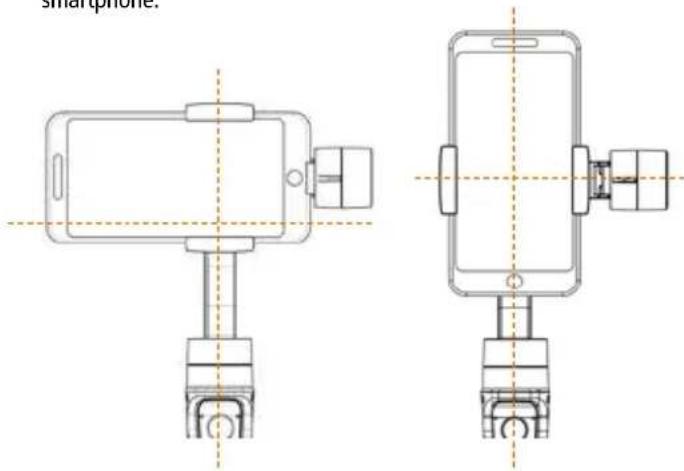

Om het zwaartepunt van de smartphone aan te passen, schuift u de arm totdat deze op de kantelas is uitgelijnd om de beste stabilisatietoestand en duurzaamheid te garanderen.

U kunt de gimbal ook van de horizontale naar de verticale modus verplaatsen terwijl de telefoon actief is. Om dit te doen, kantelt u de handgreep langzaam 90° naar de zijkant. De gimbal lijnt dan automatisch de telefoon uit. Om terug te keren naar de horizontale modus, zet u de hendel langzaam terug in de verticale positie.

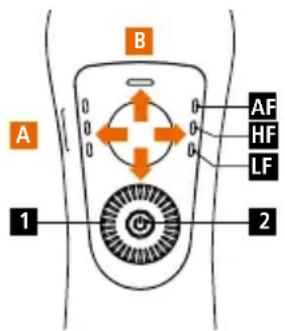

A B 1 2 AF HF LF

A Links/rechts draaien
B Op/neer kantelen

1 In-/uitzoomen en scherpstellen (instelling in de app)

2 Gimbal Mode: Druk op de Mode knop om tussen de verschillende instellingen te schakelen. Twee keer drukken: Terug naar het midden (terug naar beginpunt).

AF Alles volgt: Kantelas, rolas en zwenkas volgen alle bewegingen.

HF Panvolgorde: de kantel- en rolas zijn beide vergrendeld, de panas volgt de beweging.

LF Het is op slot: De smartphone blijft in zijn huidige oriëntatie/positie.

7. Verbinden met de Rollei App

1. Zorg ervoor dat uw smartphone goed geplaatst is in de smart-phonehouder van de gimbal. Activeer dan Bluetooth®* op uw smartphone. Als u een iPhone gebruikt, schakel a.u.b. „staande weergave“ uit. Bij gebruik van een Android-smartphone, schakel de functie „scherm automatisch draaien“ in.
2. Start de Rollei-app, die u van tevoren hebt gedownload, op uw smartphone en kies het juiste product.
3. Start de gimbal door de aan/uit-knop ongeveer 3 seconden in te drukken totdat het indicatielampje begint te knipperen.
4. Als de gimbal werkt, wordt deze automatisch verbonden met de smartphone (volg de instructies die op het scherm van uw smartphone worden getoond). Dan kunt u het apparaat en alle functies van de app gebruiken.
5. Om de gimbal uit te schakelen drukt u ook ongeveer 3 seconden op de uitschakelknop. De smartphone is niet meer uitgelijnd als het apparaat is uitgeschakeld.

Opmerking: omdat de Rollei-app regelmatig wordt bijgewerkt, zijn mogelijk niet alle functies van de app in deze handleiding beschreven en kunnen sommige functies en de instellingen veranderen. Houd er bovendien rekening mee dat instellingen zoals bijvoorbeeld de video-resolutie afhangen van de smartphone die u gebruikt en niet worden beheerd door de Rollei-app of de gimbal.

1. Technische gegevens6. Gebruiksaanwijzing

	Min. Standaard Max.
Invoer vol. 3,4 V 3,7 V 4,2 V
Werkende stroom 150 mA 1500 mA 3000 mA
Gebruikstemperatuur 0°C 40°C
Bedrijfstijd (Goed gebalance-erd met gemonteerde camera)	12 uur
Gewicht 465 g
Kantelhoekbereik 330°
Rol-hoekbereik 160°
Zwenkbereik	330°
Compatibele modellen	iPhone* XS, 8 Plus, 8, 7, Samsung Galaxy S9+, Huawei en andere smartphones met een breedte van 53 – 88 mm (max. gewicht 250 g)
Compatibele kantelhoek	-155°	+155°
Compatibele rolwalshoek	-30°	+30°
Compatibele zwenkhoek	-155°	+155°
Laadvermogen	250 g
Oplaadtijd	4 uur
Laadspanning	5 V
Laadstroom	2 A
Uitgangsspanning van het vermogen	5 V
Uitgangsstroom van het vermogen	1 A
Omvang van de levering	Gimbal, driepoot, Micro USB-kabel, gebruikershandleiding, lus, Micro USB-kabel

*Het woordmerk en de logo's van Bluetooth® zijn gedeponeerde handelsmerken die eigendom zijn van Bluetooth SIG, Inc. en Rollei gebruikt deze merken onder licentie. Andere handelsmerken en handelsnamen zijn het eigendom van hun respectieve eigenaars. Smartphones niet inbegrepen. „iPhone“ is een gedeponeerd handelsmerk van Apple Inc.

9. Kalibratie:

Als de gimbal een van de volgende toestanden aangeeft, gelieve hem dan te kalibreren:

• De kantelas is niet horizontaal uitgelijnd.
• De rolas is niet gelijk aan het horizontale vlak.

• In de lock-modus sleept de draaias door.

• Plaats uw smartphone horizontaal in de gimbal zoals beschreven.

• De smartphone correct balanceren.
• Plaats de gimbal op het meegeleverde statief.
• Zet de gimbal aan en wacht 3 seconden.
• Sluit de Steady Butler Mobile 2 aan op de smartphone.
• Open de Rollei Smart Gimbal 2 app op de smartphone.
• Start de IMU-kalibratie in de app.

10. Disclaimer

1. Installeer en gebruik het product zoals aangegeven in de handleiding!
2. Controleer steeds of de gimbal en de smartphone goed zijn geïnstalleerd voordat u ze aanzet!
3. Houd de batterij uit de buurt van vuur en warmtebronnen!
4. Illegale gebruiksdoeleinden tijdens het gebruik van dit apparaat zijn strikt verboden. Gebruikers zijn verantwoordelijk voor elk gedrag bij aankoop en gebruik van de producten.
5. Voor onbekende oorzaken of verkeerd gebruik, verlenen we geen dienst na verkoop.

Beschikking

Voer de verpakking af: Voor verwijdering, aparte verpakking in verschillende soorten. Karton en karton moeten verijderd worden als papier en folie moet worden gerecycleerd.

Afvall van elektrische en elektronische apparatuur en / of batterijen door gebruikers in particuliere huishoudens in de Euopese Unie. Dit symbool op het product of op de verpakking geeft aan dat dit niet als hiushoudelijk afval kann worden verijderd. U moet uw afvaluitrusting en / of batterij weggooien door deze over te dragen aan het toepasselijke terugzettingsschema voor de recycling van elektrische en elektronische apparatuur en / of batterijn. Voor meer informatie over het recyclen van deze apparatuur en / of batterij kunt u cotact opnemen metuw stadskantoor, de winkel waar u de apparatuur of uw huishoudelijke afvalafval hebt gekocht. De recycling van materialen zal bijdragen tot het behoud van natuurlijke hulpbronnen en ervoor te zorgen dat het gerecycleerd wordt op een manier die de menslijke geondheid en het milieu beschermt.

Batterij waarschuwing

• De batterij nooit ontmantelen, verpletteren of doordringen of de batterij kortsluiten. Laat de batterij niet blootgesteld worden in een omgeving met hoge temperaturen, als de batterij lekt of buigt, stop dan met gebruik.
• Laad altijd op met de oplader. Gevaar voor explosie als de batterij vervangen wordt door een onjuist type.
• Houd de batterij buiten bereik van kinderen.
• Batterijen kunnen ontploffen als ze blootgesteld worden aan blote brand. Verwijder nooit batterijen in een brand.
• Vervang batterijen nooit zelf; laat deze taak over aan de dealer.
• Weggooien van gebruikte batterijen die de plaatselijke voorschriften houden. Voordat u het apparaat weggooit, moet de batterij worden verwijderd en apart worden weggegooid.

Let op: De batterij mag niet onafhankelijk worden vervangen!

Overeenstemming

Hierbij heeft Rollei GmbH & Co. KG, die voldoet aan de gimbal „Rollei Steady Butler Mobile 2“ van richtlijn 2014/53/EU.

2011/65/EG RoHS-richtlijn

2014/53/EU ROOD-richtlijn

De volledige tekst van de EU-conformiteitsverklaring is te vinden op het volgende internetadres: www.rollei.com/EGK/SteadyButler2

Rollei
