| Producttype | Draadloze schroevendraaier |
| Merk | IKEA |
| Model | TRIXIG 305.469.09 |
| Gebruik | Huishoudelijk |
| Onbelast toerental | 200 t/min |
| Houderdiameter bit | 6,35 mm (1/4") |
| Trilling (schroeven zonder slag) | ah = 0,34 m/s², K = 1,5 m/s² |
| Geluidsdrukniveau | LpA = 59 dB(A), KpA = 3 dB(A) |
| Geluidsvermogensniveau | LwA = 70 dB(A), KwA = 3 dB(A) |
| Voeding | Oplaadbare lithium-ionbatterij via USB-C (5,0 V DC, 1,0-3,0 A) |
| Laadtemperatuur | 0 °C tot 50 °C |
| Batterijcapaciteit | Niet gespecificeerd (schatting: ongeveer 1,5 Ah) |
| Laadtijd | Ongeveer 3-5 uur (schatting) |
| Gebruiksduur | Variabel afhankelijk van gebruik (schatting: 50-100 schroeven) |
| Gewicht | Ongeveer 0,3 kg (schatting) |
| Afmetingen (L x B x H) | Ongeveer 20 x 5 x 5 cm (schatting) |
| Hoofdfuncties | Schroeven en losschroeven, omkeerbare draairichting, LED-verlichting, magnetische bithouder, automatische spindelstop |
| Inbegrepen onderdelen | Schroevendraaier, USB-C-lader, instructiehandleiding |
| Onderhoud en reiniging | Reinigen met een zachte, vochtige doek; geen reinigingsmiddelen of oplosmiddelen gebruiken; ventilatiesleuven schoon houden |
| Veiligheid | Lees alle veiligheidsinstructies; draag oogbescherming; niet blootstellen aan regen of vocht; uitschakelen vóór onderhoud |
| Repareerbaarheid | Laat repareren door een gekwalificeerde technicus met identieke vervangingsonderdelen; repareer de batterij niet zelf |
| Recycling | Niet bij het huishoudelijk afval gooien; inleveren bij een inzamelpunt voor batterijen en elektronische apparaten |
Veelgestelde vragen - TRIXIG 305.469.09 IKEA
Gebruikersvragen over TRIXIG 305.469.09 IKEA
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Handgereedschap in PDF-formaat gratis! Vind uw handleiding TRIXIG 305.469.09 - IKEA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. TRIXIG 305.469.09 van het merk IKEA.

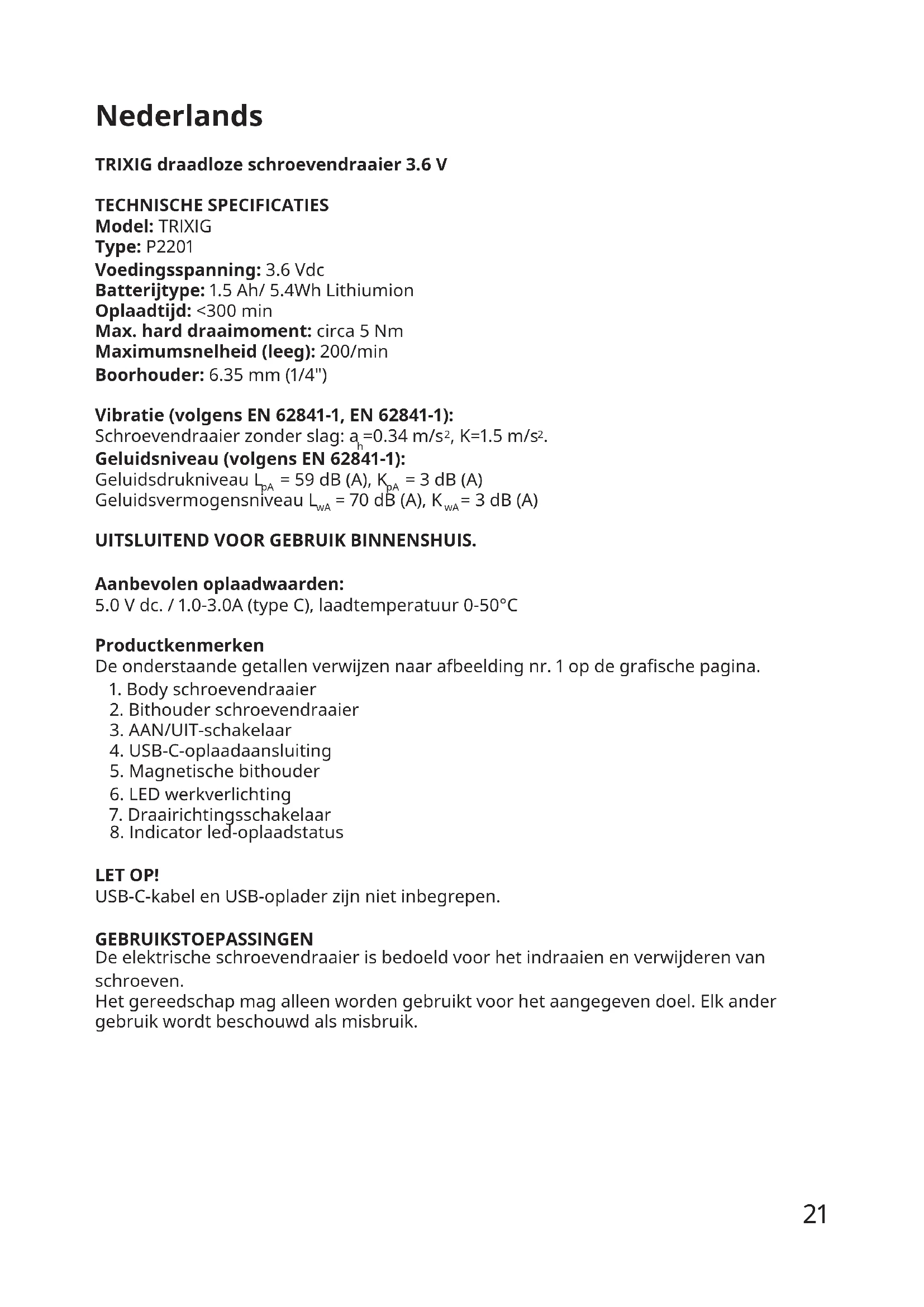

GEBRUIKSAANWIJZING TRIXIG 305.469.09 IKEA
Nederlandsoorspronkelijke instructies 21
TRIXIG draadloze schroevendraaier 3.6 V
Oplaadtijd: <300 min
Maximumsnelheid (leeg): 200/min
Vibratie (volgens EN 62841-1, EN 62841-1):
Schroevendraier zonder slag: a_r = 0.34 m/s^2 , K = 1.5 m/s^2 .
Geluidsniveau (volgens EN 62841-1):
Geluidsdrukniveau LpA = 59 dB (A), KpA = 3 dB (A)
Geluidsvermögensniveau LwA = 70 dB (A), KwA = 3 dB (A)
UITSLUITEND VOOR GEBRUIK BINNENSHUIS.
Aanbevolen oplaadwaarden:
5.0 V dc. / 1.0-3.0A (type C), laadtemperatuur 0 - 50^
Productkenmerken
De onderstaande getallen verwijzenaar afbeelding nr. 1 op de grafische pagina.
- Body schroevendraaier
- Bithouder schroevendraaier
- AAN/UIT-schakelaar
- USB-C-oplaadaansluiting
- Magnetische bithouder
- LED werkverlichting
- Draairichtingsschakelaar
- Indicator led-oplaadstatus
LET OP!
USB-C-kabel en USB-oblader zichn Niet inbegren.
GEBRUIKSTOEPASSINGEN
De elektrische schroevendraier is bedoeld voor het indraaien en verwijderen van schroeven.
Het gereedschap mag alleen worden gebruikt voor het aangegeven doel. Elk ander gebruik worden beschouwd als misbruik.
Algemene veiligheidsvoorschriften
Waarschuwing! Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap worden meegeleverd. Het Niet opvolgen van de onderstaande instructies kan leiden tot een elektrische schok, brand en/ of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik
De term "elektrisch gereedschap" in de waarschuwingen verwijst maar elektrische gereedschap dat via een snoer op het net is aangesloten of elektrisch gereedschap dat draadloos op accu's werkt.
a. Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere omgevingen leiden sneller tot ongelukken.
b. Gebruik elektrisch gereedschap Niet in een ontvlambare omgeving, zoals in de buurt vanlicht ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap geeft vonken af, waardoor stof of gas kan ontbranden.
c. Houd kinderen en omstanders op afstand als je elektrisch gereedschap gebruikt. Als je afgeleid raakt, kan je de contrôle over het gereedschap verliezen.
a. De stekker van elektrisch gereedschap要去 geschikt voor het te gebruiken stopcontact. Probeer nooit om stekkers te veranderen. Gebruik nooit adapterstekkers voor geaard elektrisch gereedschap. Originele stekkers en stopcontacten verminderen de kans op een elektrische schok.
b. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, kookplaten en koelkasten. De kans op een elektrische schok is groter wanner je lichaam geaard is.
c. Bescherm elektrisch gereedschap gegen regen en vocht. Wanneer er water in elektrisch gereedschap kommt, neemt de kans op een elektrische schok toe.
d. Gebruik het netsnoor op correcte wijze. Gebruik het snoer nooit om het elektrische gereedschap aan op te tillen en trek nooit aan het snoer om de stekker uit het stopcontact te trekken. Houd het snoer verwijderd van把它, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde netsnoren vergroten de kans op een elektrische schok.
e. Als je elektrisch gereedschap bieten gebruikt,要去 het verlengsnoer geschikt zijn voor gebruik bieten. Bij gebruik van een verlengsnoer voor bieten neemt de kans op een elektrische schok af.
f. Als je het elektrische gereedschap in een vochtige omgeving gebruikt, gebruik dan een aardlekschakelaar/RCD. Het gebruik van een RCD vermindert het risico van een elektrische schok.
Persoonlijke veriligheid
a. Blijf alert, kijk waar wat je doet en gebruik je gezonde verstand bij het werkken met elektrisch gereedschap. Gebruik elektrisch gereedschap Niet als je moe bent of onder invloed van alcohol, drugs of medicijnen. Een moment van onoplettendheid kan zwaar lichamelijk letsel tot gevolg hebben.
b. Gebruik persoonlijke veiligheidsuitrusting. Draag.altijd een veiligheidsbril. Het dragen van een stofmasker, of schoenen met antislipzolen, een helm of oorbeschemers verminderen de kans op lichamelijk letsel.
c. Voorkom dat het apparaat onbedoeld ingeschakeld worden. Controller of het apparaat is uitgeschakeld voordat je de stekker in het stopcontact steekt en/of de accu aansluit/verwijdert. Het dragen van elektrisch gereedschap verwijl je een vinger op de aan/uit schakelaar houdt of het inschakelen van gereedschap dat aan staat, kan tot ongelukken leiden.
d. Verwijder eventuele stelsleutels of ander gereedschap voordat je het apparaat inschakelt. Een sleutel die nog vastzit aan een bewegend onderdeel van het apparaat kan persoonlijk letsel tot gevolg hebben.
e. Overstrek gezelf nooit. Zorg alkijd voor een juiste balans en evenwicht. Hierdoor hou je de controle over het apparaat, ook in onverwachtete situatuies.
f. Draag geschikte werkkleding. Draag geen loszittende kleding of sieraden. Hou waar, kleding en handschoenen algijd bij de bewegende delen vandaan. Losse kleding, langhaar en sieraden konnen vast komen te zitten in bewegende onderdelen.
g. Indien het apparaat worden geleverd met hulpstukken voor bv. het opzuigen of opvangen van stof, zorg dan dat deze goed worden aangesloten en op de juiste manier worden gezruikt. Het gebruik van dergelijkke hulpmiddelen kan de kans op luchtwegirritatie verminderen.
h. Zorg ervoor dat bij frequent gebruik van gereedschappen er geen gewenning optreed. Een onzorgvuldige actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.
Elektrisch gereedschap - gebruik en onderhoud
a. Forceer elektrisch gereedschap nooit. Gebruik alleen een apparaat dat geschikt is voor het beoogde doel. Een geschikt apparaat klaart de klus better en veiligiger.
b. Gebruik het gereedschap nooit wanner de schakelaar kapot is. Wanner deze nicht goed werkt, is het apparaat gevaarlijk en dient het gerepareerd te worden.
c. Haal de stekker uit het stopcontact of verwijder de accu voordat je aanpassingen doet, accessoires verwisselt of het gereedschap opbergt. Dit verkleint de kans om het apparaat ongewild in te schakelen.
d. Berg elektrisch gereedschap op buiten bereik van kinderen en LAST mensen die het apparaat Niet kennen en de gebruiksaanwijzing Niet hebben gelezen het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk in handen van onervaren gebruikers.
e. Pleeg regelmatig onderhoud. Controller of de bewegende delen vrij{kennen bewegen, of onderdelen nog heel zich en of ze juist+zijn gemonteerd. Controller ook of er niets is dat het goed functioneren van het apparatusaat zou{kennen belemmeren. Laat een beschadigd netsnoer eerst repareren voor gebruik. Veel ongelukken gebeuren doordat elektrisch gereedschap Niet goed is onderhonden.
f. Hou apparaten die moeten snijden en zagen algid schoon en scherp. Zagend en snijdend gereedschap met scherpe randen/snijvlakken loopt minder nsl vast en is eenvoudiger onder controle te houden.
- Gebruik het elektrische gereedschap, de accessoires, borende en snijdende onderdelen enz. zoals vermeld in deze instructies en op de beoogde wijze. Hou waar bij rekening met de werkomstandigheden en de te klaren klus. Onjuist gebruik kan gevaarlijke situatuies opleveren.
h. Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen nicht voor veilige hantering en controle van het gereedschap in onverwachtete situatuies.
Acculader - gebruik en onderhoud
a. Laad de accu alleen op met de lader die door de fabrikant is aangegeven. Een lader die geschikt is voor een bepaald type accu kan brand veroorzaken bij gebruik in combinatie met een andere accu.
b. Gebruik het elektrische gereedschap uitsluitend met een speciale accu. Gebruik van een andere accu kan letsel, schade en brand veroorzaken.
c. Wanner de accu Niet worden gebruikt deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die contact hunnen makeen:tussen twee elektrische polen. Kortsluiting van de occupolen kan brandwonden en brand verooorzaken.
d. Wanner de accu fouitief worden gebruikt, kan er vloeistof uit lopen. Vermijd contact met de vloeistof. Bij onbedoeld contact spoelen met water. Raadpleeg een arts wanner er vloeistof in contact komt met de ogen. Vloeistof uit de accu kan huidirritatie of brandwonden veroorzaken.
e. Gebruik geen accu of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's können onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
f. Stel een accu of gereedschap Niet bloot aan vuur of te hoge temperaturen. Bootstelling aan open vuur of een temperatuur boven 130^ kan een explosieveroorzaken.
9. Volg alle oplaadinstructies en blij tijdens het opladen van de accu of het gereedschap binnen het opgegeven temperatuurbereik. Onjuist opladen of bij temperaturen buiten het opgegeven bereik kan de accu beschadigen en het risico op brand vergroten.
Service
a. Laat het gereedschap uitsluitend repareren door een erkendvakman die originele onderdelen gezruikt.
Dat garandeert dat het gereedschap storingsvrij functioneert.
b. Voor geen onderhoud uit aan beschadigde accu's. Het onderhoud van occupakketten mag alleen worden uitgevoerd door de fabrikant of erkende Dienstverleners.
MACHINESPECIFIEKE VEILIGHEIDSINSTRUCTIE
Veiligheidswaarschuwingen voor boormachines
Houd het elektrische gereedschap bij de geisoleerde grippopervlakken vastijdens een bewerking waar bij de bevestigingsmiddelen contact hunnen make met verborgen elektrische bedrading. Bevestigingsmiddelen die in contact komen met een
onder spanning staande elektrische draad können dit via bloatgestelde metalen delen van het elektrische gereedschap verder geleiden en de gebruiker een elektrische schok bezorgen
Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen in het werkgebied of neem contact op met hetplaatselijke energie- of waterleidingsbedrijf voor hulp. Contact met elektrische ledingen kan brand of een elektrische schok veroorzaken. Het beschadigen van een gasleiding kan een explosie tot gevolg hebben. Het beschadigen van een waterleiding kan leiden tot materièle schade of een elektrische schok.
Schakel het elektrische gereedschap onmiddelijk uit wanner het gereedschap worden geblokkeerd of vastloopt. Wees bereid op een hoog reactiekoppel dat terugslag kanveroorzaken. Het gereedschap worden geblokkeerd:
- bij overbelasting van het elektrisch gereedschap
- wonneer het beklemd raakt in het werkstuk.
Bij een juiste bediening hoort een stevige grep op de machine. Bij het vast- of losdraaien van schroeven konnen namelijk gedurende korteijd grote reactiemomenten optreden.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk worden beter vastgehouden dan je met de hand kan doein.
Houd je werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte legeringen kan ontvammen of exploderen.
Wacht tot het apparaat volledig tot stilstand is gekomen voordat je het neerlegt. Het inzetgereedschap kan vastlopen en dit kan ertoe leiden dat je controle verliest over het elektrische apparaat.
Voorkom per ongeluk inschakelen. Controller of de aan/uit-schakelaar in de uitgeschakelde stand staat voordat je een accu inzet. Het dragen van het elektrische gereedschap met je vinger aan de aan/uit-schakelaar of het inzetten van de accu in het ingeschakelde elektrische gereedschap kan tot oncegvallen leiden.
Veiligheidswaarschuwingen voor accuapladers
Uitsluitend voor gebruik binnenshuis.
Stel accuaplader nicht bloot aan regen of vocht. Wanner er water in de accuaplader komt, bestaat er een verhoogd risico op een elektrische schok.
De oplader is nicht bedoeld om er andere accu's mee op te laden. De accuaplader is alleen geschikt voor het opladen van de accu die met het elektrische gereedschap is meegeleverd. Anders bestaat het gevaar op brand en ontploffing.
Houd de accuaplader schoon. Verontreiniging kan namelijk gevaar op een elektrische schok opleveren.
Controleer voor elk gebruik de accuaplader, het snoer en de stekker. Gebruik de accuaplader Niet als je schade aantreft. Open de accuaplader Niet zich. Reparaties要去en worden uitgevoerd door een bevoegdvakman. Beschadigingen aan accuapladers, snoeren en stekkers vergroten het risico op elektrische schokken.
Gebruik de accuaplader Niet op oppervlakken of in omgevingen die gemakkelijk konnen ontbranden (bijv. papier, stoffen, enz.). Opwarming van de accuapladerijdens het opladen kan namelijk brandgevaar opleveren.
De accuaplader is geen spelelgoed. Om te voorkomen dat kinderen met het apparaat gaan spelen, is toezichtoodzakelijk.
TRILLINGS- EN GELUIDSINFORMATIE
Trillings- en geluidsniveau
Het trillings- en geluidsemissieniveau dat in deze handleiding staat aangegeven, is gemeten volgens een gestandaardiseerde test in EN 62841. Het kan worden gebruikt om het ene gereedschap met het andere te vergelijkken en als een voorlopige beoordeling van de blootstelling aan trillingen en lawaai bij gebruik van het gereedschap voor de in deze handleiding genoemde toepassingen. Het gebruik van het gereedschap voor verschillende toepassingen, of met verschillende of slecht onderhouden accessoires, kan het blootstellingsniveauECHTER aanzienlijk verhogen.
Bij een schatting van de bloatstelling aan trillingen en lawaai moet ook rekening worden gezchoolden met de tijdstippen waarop het gereedschap wordenuitgeschakeld of wanner het draait maar nicht worden gebruikt, aangezien dit het bloatstellingsniveau gedurende de totale werkperiode aanzienlijk kan verlagen. Bescherm uzelf gegen de effecten van trillingen en lawaai door het gereedschap en de bijbehorende accessoires te onderhonden, uw handen warm te houden en uw werk te organiseren.
Overige risico's
Zelfs wanneer het elektrische gereedschap worden gezrukt zoals voorgeschreven, is het onmogelijk om alle risicofactoren te elimineren. De volgende bevaren können zich voordoen in verband met de constructie en het ontwerp van het elektrisch gereedschap:
Schade aan de longen als er geen effectief stofmasker worden gedragen.
Gehoorschade als er geen effectieve gehoorbescherming worden gedragen.
Schade aan de gezondheid als gevolg van trillingen wanner het elektrische gereedschap gedurende langereijd worden gebruikt of Niet op de juiste manier worden gehanteerd en onderhoden.
Waarschuwing! Dit elektrisch gereedschap produceertijdens gebruik een elektromagnetisch veld. Onder bepaalde omstandigheden kan dit veld interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te verminderen, raden we personen met medische implantaten aan om hun arts en de fabrikant van medische implantaten te raadplegen voordat ze deze machine gaan gebruiken.
MONTAGE
Zet de draairichtingschakelaar in de centrale positie voordat je werk aan de machine verricht (bijv. onderhoud, wisselen van instrumenten, enz.), maar ookijdens transport of opsslag. Onopzettelijk inschakelen van de pal kan tot letsel leiden.
De schroevendraaier opladen
Lees eerst de veiligheidsinstructies en volg daarna de oplaadinstructies.
Sluit de USB-C-kabel aan op de USB-C-poort (afb. 2) (A) in de schroevendraaier. Sluit verwolgens het andere einde van de USB-kabel aan op een USB-oplader of USB-aansluiting die voldoende stroom kan leveren om de schroevendraaier op te laden. Zorg ervoor dat er geen knopen of scherpe bochten in de kabel zitten.
Wanner de schroevendraier met een USB-C-kabel op de voeding is aangesloten, branden er drie leds op de schroevendraier (afb. 2) (B) die de laadstatus aangeven:
- Knipperend - opladen is bezig
- Constant - opladen voltooid
Wanner de accu van de schroevendraier volledig is opgeladen en de schroevendraier blijtaangesloten
op de voeding, blijven de diodes branden. Onder normale gebruiksomstandigheden kan de schroevendraier enkele honderden keren worden opgeladen.
LET OP! Door het opladen worden de accu warm. Laad de accu Niet op bij temperaturen onder het vriespunt. De accu verliest geleidelijk aan zijn lading, ook als het gereedschap Niet worden gezruikt.
BELANGRIJK! De accu die bij de schroef-/boormachine worden geleverd, is alleen opgeladen om te testen en要去 voor het eerste gebruik volledig opnieuw worden opgeladen.
De lithium-ion accu worden beschermd gegen diepe ontlading door 'Electronic Cell Protection' (ECP). Wonneer de accu leeg is, worden het elektrische gereedschapuitgeschakeld door middel van een veiligheidskoppeling. Het geplaatste gereedschap draait dan nicht meer.
WAARSCHUWING Blijf nicht op de aan-/uitknop drukken nadat het apparaat automatisch is uitgeschakeld. De accu kan dan namelijk beschadigd raken.
WAARSCHUWING! Laad de accu op een nicht-brandbare ondergrond op. Laad de accu Niet langer dan acheit ourchy alkaar op.
GEBRUIKERSINSTRUCTIES
Gebruik
Dit basismodel snoerloze schroevendraier is geschikt voor opzetstukken van verzillende soorten en lengtes met een zeskantige schacht van 6,35 mm doorsnee.
Bevestigen van bits (Afb. 3)
Kies de juiste bits voor de schroeven die je wilt gebruiken. Steek de bit in de houder van de schroevendraaier en duw hem helemaal maar beneden. N.B. Boor algijd voor voordat je schroeven met de schroevendraaier indraait.
AAN- en UITZETTEN
Om te schroeven, knijp in de AAN/UIT-schakelaar (3). Als u de AAN/UIT-schakelaar loslaat, stopt de schroevendraaier. Met de draairichtingschakelaar (7) kunt u de draairichting wisselen en de schroef uitdraaien.
Automatische vergrendeling van de spindel
De spindel van het gereedschap worden automatisch vergrendeld wanner het gereedschap wordenuitgeschakeld. Daardoor kan je de schroevendraier als handmatig gereedschap gebruiken.
Magnetische bithouder
Je kan de boorbitjes die je gebruikt op de magnetische bithouder (5) boven op de schroevendraierplaatsen om ze bij de hand te houden terwijl je werkt.
Led-werklamp
De schroevendraier heeft een ingebouwde led-werklamp om het werkgebied te verlichten. De led-werklamp gaat telkens wanner je de stroomschakelaar indrukt branden en gaat waar uit zodra je de schakelaar loslaat.
Onderhoud en reinigen
Hou de schroevendraier schoon en droog om een goede en veilige werkig te garanderen. Neem de schroevendraier indien nodig af met een vochtige zachte doek. Gebruik geen schoonmaak- of oplosmiddelen.
Houd de machine en de ventilatieopengen.altijd schoon om veilig en goed te kunnen werken.
Dit product is uitsluitend bedoeld voor gebruik binnenshuis, Niet voor commerciele of gekwalificeerde metingen door professionals.
Bewaar deze handleiding voor toekomstig gebruik.
Fabrikant: IKEA of Sweden AB
Adres: Box 702, SE-343 81 Almhult, ZWEDEN
Accu's en oplaadbare batterijen mogen Niet als huishoudelijk afval afgevoerd worden! Als consument bent u wettelijk verplicht om alle batterijen en accu's, of ze nu schadelijke stoffen* bevatten of Niet, af te voeren op een inzamelpunt in uw gemeente/buurt of via een commercieel bedrijf dat afvoer van batterij verzorgd, zodat ze op een milieuvriendelijk manier+kunnen worden verwijderd. * gemarkeerd met: Cd = cadmium, Hg = kwik, Pb = lood
Het symbool met de doorgestreepte vuilnisbak op wieltjes geeft aan dat het product geschieren van het huishoudelijk afval moet worden aangeboden. Het product要去 worden ingeleverd voor recycling in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking. Breng het maar deplaatselijke milieustraat of het dichtst bijzijnde IKEA woonwarenhuis. Door producten met dit symbool te schieren van het huishoudelijk afval, help je de hoeveelheid afvalaar verbrandingsovens of stortplaatsen te verminderen en eventuele negatieve invloeden op de volksgezondheid en het milieu te minimaliseren. Voor meer informatie neem contact op met IKEA.
