NOTENDAHANDBÓK TRIXIG 305.469.09 IKEA

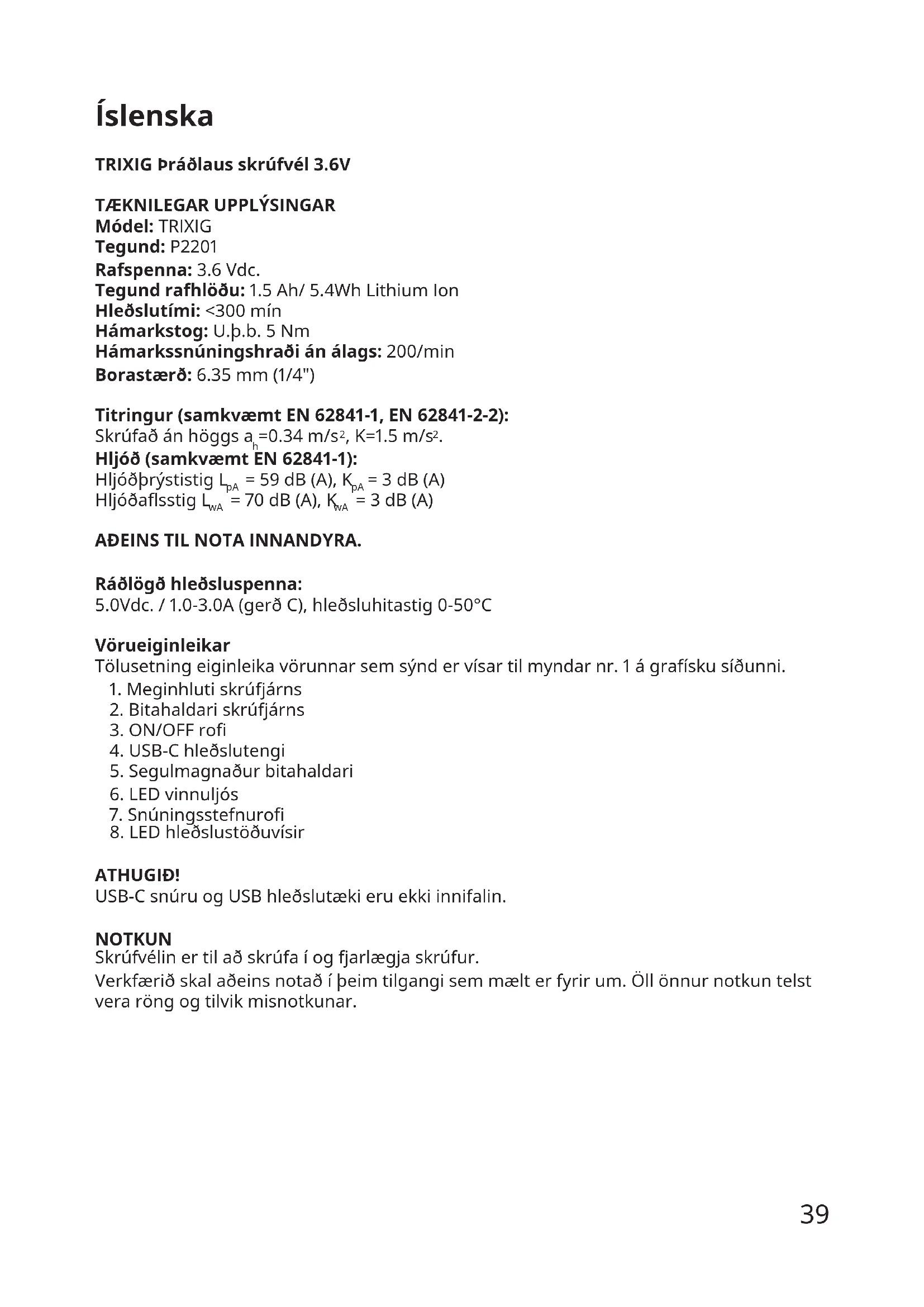

Hljóð (samkvæmt EN 62841-1): Hljóðþrýstistig L

= 3 dB (A) Hljóðasstig L

= 3 dB (A) AÐEINS TIL NOTA INNANDYRA. Ráðlögð hleðsluspenna: 5.0Vdc. / 1.0-3.0A (gerð C), hleðsluhitastig 0-50°C Vörueiginleikar Tölusetning eiginleika vörunnar sem sýnd er vísar til myndar nr. 1 á grafísku síðunni.

5. Segulmagnaður bitahaldari

8. LED hleðslustöðuvísir

ATHUGIÐ! USB-C snúru og USB hleðslutæki eru ekki innifalin. NOTKUN Skrúfvélin er til að skrúfa í og fjarlægja skrúfur. Verkfærið skal aðeins notað í þeim tilgangi sem mælt er fyrir um. Öll önnur notkun telst vera röng og tilvik misnotkunar.40

ALMENNAR ÖRYGGISLEIÐBEININGAR

Almennar öryggisleiðbeiningar VIÐVÖRUN! Lesið allar öryggisviðvaranir, leiðbeiningar, skýringarmyndir og forskriftir sem fylgja þessu rafmagnsverkfæri. Ef ekki er farið eftir öllum leiðbeiningunum hér að neðan getur það valdið raosti, eldsvoða og/eða alvarlegum meiðslum. Vistaðu allar viðvaranir og leiðbeiningar til síðari viðmiðunar Hugtakið "rafmagnsverkfæri" í viðvörunum vísar til rafmagnstækis sem er knúið af rafmagni eða rafhlöðuknúnu (þráðlausu) rafmagnverkfæri þínu. Vinnusvæði a. Hað vinnusvæðið snyrtilegt og vel upplýst. Óreiða og slæm lýsing á vinnusvæði býður hættunni heim. b. Notið ekki verkfæri á stöðum þar sem getur skapast sprengihætta, til að mynda nálægt eldmum vökva, gasi eða ryki. Verkfæri geta geð frá sér neista sem getur kveikt í ryki og gufum. c. Haldið börnum og nærstöddum fjarri vinnusvæði á meðan verkfærið er í notkun. Ónæði getur orðið til þess að þú missir einbeitinguna. Rafmagnsöryggi a. Nota verður viðeigandi innstungu fyrir kló verkfærisins. Reynið aldrei að breyta klónni á nokkurn hátt. Notið ekki millistykki með jarðtengdum verkfærum. Notkun upprunalegra klóa og innstungna dregur úr hættu á raosti. b. Forðist að snerta jarðtengda eti, eins og leiðslur, ofna, eldavélar eða kæla. Það getur aukið hættu á raosti ef notandinn er tengdur jörð. c. Notið ekki verkfæri í regni eða bleytu. Ef vatn kemst inn í verkfærið er hætta á raosti. d. Farið vel með snúruna. Notið snúruna aldrei til að bera verkfærið, draga það áfram eða til að kippa úr sambandi. Haldið snúrunni fjarri hita, olíu, beittum hlutum og hlutum á hreyngu. Skemmd eða ækt snúra eykur hættu á raosti. e. Þegar verkfæri er notað utandyra, þarf að nota framlengingarsnúru sem til þess er ætluð. Það dregur úr hættu á raosti. f. Ef ekki er komist hjá því að nota verkfærið við rök skilyrði ætti alltaf að nota útsláttaröryggi. Það dregur úr hættu á raosti. Öryggi þitt a. Vertu vakandi, gættu að því sem þú gerir og notaðu almenna skynsemi við notkun verkfæra. Notaðu ekki verkfæri þegar þú ert þreytt/ur eða undir áhrifum eiturlyfja, áfengis eða lyfja. Augnabliks einbeitingarskortur getur valdið alvarlegu slysi.41 b. Notið öryggisbúnað. Notið alltaf öryggisgleraugu. Rétt notaður öryggisbúnaður eins og rykgríma, öryggisskór, öryggishjálmur og heyrnarhlíf dregur úr slysahættu. c. Gætið þess að ekki kvikni óvart á verkfærinu. Gætið þess að slökkt sé á verkfærinu áður en því er stungið í samband. Ef haldið er á verkfæri með ngurinn á gikknum eða stungið í samband á meðan kveikt er á því, eykst slysahætta. d. Fjarlægið smærri verkfæri sem hanga mögulega á verkfærinu, til að mynda skrúykla og slíkt, áður en kveikt er á því. e. Teygðu þig ekki of langt. Hafðu alltaf góða fótfestu. Þá hefurðu betri stjórn á verkfærinu ef eitthvað óvænt gerist. f. Vertu í viðeigandi klæðnaði. Vertu ekki í of víðum fatnaði eða með hangandi skartgripi. Haltu hári, fötum og hönskum fjarri hlutum sem snúast. Víð föt, skartgripir eða sítt hár geta fests í hlutum verkfærisins sem snúast. g. Gætið þess að nota aukahluti eins og ryksafnara á réttan hátt. Notkun slíks búnaðar getur dregið úr slysahættu. h. Þó þú notir verkfæri oft máttu ekki gleyma eða hunsa öryggisatriði við notkun þeirra. Óvarfærni gæti leitt til slysa á augabragði. Notkun og umhirða verkfærisins a. Þvingið ekki verkfærið. Notið rétt verkfæri fyrir hvert verkefni. Rétt valið verkfæri vinnur verkefnið betur og á öruggari hátt. b. Notið ekki verkfærið ef það fer ekki í gang þegar kveikt er á því. Verkfæri sem ekki er hægt að kveikja á eða slökkva á eðlilegan hátt er hættulegt og þarfnast viðgerðar. c. Takið úr sambandi áður en átt er við verkfærið á nokkurn hátt, skipt um aukahluti eða það sett í geymslu. Slíkar varúðarráðstafanir draga úr líkum á að það fari óvænt í gang. d. Geymið verkfæri sem ekki eru í notkun þar sem börn ná ekki til og leyð ekki óvönum að nota verkfærið. Verkfæri eru hættuleg í höndum óþjálfaðra. e. Haldið verkfærum vel við. Athugið reglulega hvort hlutar þess ha skekkst eða skemmst, eða hvort það sé skemmt á nokkurn annan hátt sem gæti orðið til þess að það virki ekki sem skyldi. Ef það er skemmt þarf að láta gera við það áður en það er notað. Mörg slysa má rekja til slælegs viðhalds. f. Haldið verkfærum sem notuð eru til skurðar beittum og hreinum. Hnífar og blöð sem haldið er beittum eru ólíklegri til að standa á sér og láta betur að stjórn. g. Notið verkfærið, fylgihluti, skrúfbita og annað í samræmi við leiðbeiningar og á tilætlaðan hátt í hverju tilviki fyrir sig. Takið alltaf tillit til aðstæðna og verkefnis. Notkun verkfærisins í öðrum en tilætluðum tilgangi eykur slysahættu. h. Hafðu handföng og grip þurr, hrein og laus við olíu eða smurningu. Sleip handföng og grip koma í veg fyrir örugga notkun og stjórn á verkfærinu í óvæntum aðstæðum. Notkun og umhirða rafhlöðu a. Notið aðeins hleðslutæki sem samþykkt er af framleiðanda. Hleðslutæki sem hentar einni rafhlöðu gæti valdið eldhættu ef notað með annarri rafhlöðu. b. Notið aðeins rafhlöður sem ætlaðar eru þessu verkfæri. Ef notaðar eru aðrar rafhlöður getur skapast slysa- og eldhætta. c. Þegar rafhlöðurnar eru ekki í notkun ætti að geyma þær fjarri öðrum málmhlutum eins og bréfaklemmum, smámynt, lyklum, nöglum, skrúfum og öðrum smáhlutum úr málmi sem geta leitt straum. Skammhlaup í rafhlöðunum getur valdið brunasárum eða eldhættu. d. Við slæma meðhöndlun gæti rafhlaðan lekið. Snertið ekki vökvann. Ef vökvinn42 kemst í snertingu við húð á að skola með vatni. Ef vökvinn berst í augu þarf að leita læknis. Vökvi sem lekur úr rafhlöðu getur valdið óþægindum eða bruna. e. Ekki nota rafhlöðupakka eða verkfæri sem er skemmt eða breytt. Skemmdar eða breyttar rafhlöður geta sýnt ófyrirsjáanlega hegðun sem leiðir til elds, sprengingar eða hættu á meiðslum. f. Ekki láta rafhlöðupakka eða tól verða fyrir eldi eða of miklum hita. Nálægð við eld eða hita yr 130 °C getur valdið sprengingu. g. Fylgdu öllum hleðsluleiðbeiningum og ekki hlaða rafhlöðupakkann eða verkfærið utan hitastigssviðsins sem tilgreint er í leiðbeiningunum. Hleðsla á rangan hátt eða við hitastig utan tilgreinds sviðs getur skemmt rafhlöðuna og aukið eldhættu. Viðhaldsþjónusta a. Nýtið ykkur aðstoð fagmanns sem notar upprunalega varahluti, til að gera við verkfærið. Það tryggir viðvarandi öryggi verkfærisins. b. Aldrei þjónusta skemmdum rafhlöðupökkum. Einungis framleiðandinn eða viðurkenndir þjónustuveitendur skulu annast rafhlöðupakka.

SÉRTÆKAR ÖRYGGISLEIÐBEININGAR

Öryggisviðvaranir fyrir bor- og skrúfvélar Haldið rafmagnsverkfærinu við einangraða gripetina þegar notkun er framkvæmd þar sem festingin gæti komist í snertingu við faldar raagnir. Skurðarbúnaðurinn eða festingarnar sem komast í snertingu við virka raögn geta gert óvarða málmhluta rafmagnsverkfærisins leiðandi og gætu valdið raosti. Notið viðeigandi nema til að meta hvort faldir vírar eða pípur séu þar sem á að bora/skrúfa. Ef borað eða skrúfað er í rafmagnslínur getur það valdið eldsvoða og raosti. Ef gaspípa er skemmd getur það valdið sprengihættu. Ef vatnspípa er skemmd getur það valdið meiri skemmdum eða raosti. Slökktu á rafmagnsverkfærinu um leið og verkfærið læsist eða festist. Vertu viðbúinn miklu viðbragðstogi sem getur valdið bakslagi. Verkfærið læsist þegar:

• rafmagnsverkfærið verður fyrir of miklu álagi

• eða það festist í hlutnum sem unnið er í. Haldið þétt um verkfærið. Það getur rykkst til við átakið þegar byrjað er að bora/skrúfa. Hað verkfærið stöðugt. Verkfæri sem haldið er á sínum stað með þvingum eða í skrúfstykki er mun öruggara en það sem haldið er með handai. Haldið vinnusvæðinu hreinu. Það er sérstaklega varasamt ef mismunandi efni blandast saman. Ryk úr málmblöndum er eldmt og getur sprungið. Bíðið alltaf þar til borinn/skrúfbitinn hefur stöðvast að fullu áður en verkfærið er lagt niður. Annars er hætta á að hann festist og það leitt til þess að þú missir stjórn á verkfærinu.43 Gætið þess að verkfærið fari ekki óvart í gang. Tryggið að gikkurinn sé stilltur á o áður en rafhlaðan er sett í. Það býður slysunum heim að halda á verkfærinu með ngurinn á gikknum eða setja rafhlöðuna í þegar aðalronn er stilltur á on. Öryggisviðvaranir fyrir rafhlöðuhleðslutæki Aðeins til nota innandyra. Haldið hleðslutækinu fjarri regni og raka. Ef raki kemst inn í tækið eykur það hættu á raosti. Hlaði ekki aðrar rafhlöður í tækinu. Hleðslutækið er aðeins ætlað rafhlöðunum sem fylgja með verkfærinu þínu. Annars getur myndast eld- og sprengihætta. Haldið hleðslutækinu hreinu. Óhreinindi geta leitt til hættu á raosti. Fyrir hverja notkun ætti að fara yr hleðslutækið, snúruna og klóna. Ef einhverjar skemmdir koma í ljós á alls ekki að nota tækið. Opnið aldrei hleðslutækið sjálft. Látið faglærðan aðila um viðgerðir. Skemmd hleðslutæki, snúrur eða klær auka hættuna á raosti. Látið hleðslutækið ekki standa á, eða nálægt, eldmu efni þegar það er í notkun (eins og pappír, vefnaðarvöru o..). Hitnun hleðslutækisins meðan á hleðslu stendur getur valdið eldhættu. Gætið þess að börn leiki sér ekki með hleðslutækið. UPPLÝSINGAR UM TITRING OG HÁVAÐA Titringur og hávaðastig Stig titrings og hávaðamengunar sem fram kemur í notendahandbókinni hefur verið mælt í samræmi við staðlaða prófun í EN 62841. Heimilt er að bera verkfærið saman við annað og sem bráðabirgðamat á váhrifum af titringi og hávaða þegar verkfærið er notað til þeirra framkvæmda sem getið er um í þessari handbók. Notkun verkfærisins við mismunandi framkvæmdir, eða með öðrum fylgihlutum eða fylgihlutum sem er illa viðhaldið, getur þó aukið váhrifastigið umtalsvert. Við mat á því hversu mikil váhrif titrings og hávaða eru ætti einnig að taka tillit til þess hvenær slökkt er á tækinu eða þegar það er í gangi en ekki í notkun, þar sem það getur dregið verulega úr váhrifum á heildarvinnutímanum. Verndaðu þig gegn áhrifum titrings og hávaða með því að viðhalda tólinu og fylgihlutum þess, halda höndunum heitum og skipuleggja vinnu þína. Önnur áhætta Jafnvel þegar rafmagnsverkfærið er notað eins og mælt er fyrir um er ekki hægt að útrýma öllum öðrum áhættuþáttum. Eftirfarandi hættur geta skapast í tengslum við smíði og hönnun rafmagnsverkfærisins:44 Skemmdir á lungum ef ekki er notuð rykgríma. Heyrnarskerðing ef ekki er notuð öug heyrnarvörn. Heilsutjón af völdum titrings ef orkutækið er notað í lengri tíma eða ekki meðhöndlað og viðhaldið á réttan hátt. VIÐVÖRUN! Þetta rafmagnsverkfæri framleiðir rafsegulsvið meðan á notkun stendur. Undir sumum kringumstæðum getur þetta svið haft áhrif á virk eða óvirk læknisfræðileg ígræði. Til að draga úr hættu á alvarlegum eða banvænum meiðslum mælum við með einstaklingum með læknisfræðileg ígræðslu að ráðfæra sig við lækninn sinn og framleiðanda ígræðisins áður en þessi vél er notuð. SAMSETNING Áður en átt er við vélina sjálfa (til dæmis vegna viðhalds eða skipti á skrúfbita o.s.frv.) og eins þegar hún er utt á milli staða eða í geymslu, þarf að gæta þess að ronn sem stýrir snúningsátt sé stilltur fyrir miðju. Ef það kviknar óvart á vélinni gæti það valdið slysi. Hlaða skrúf Lestu fyrst öryggisleiðbeiningarnar og fylgdu síðan hleðsluleiðbeiningunum. Tengdu USB-C snúruendann við USB-C tengið (Mynd. 2) (A) í skrúfjárninu. Tengdu síðan hinn USB snúruendann við USB-hleðslutæki eða USB-innstungu sem getur veitt nægilegt a til að hlaða skrúfjárnið. Gakktu úr skugga um að það séu engir hnútar eða skarpar sveigjur á snúrunni. Þegar skrúfjárnið er tengt við rafmagnið með USB-C snúru munu þrjár díóður á skrúfjárninu (Pic. 2) (B) lýsa upp til að gefa til kynna hleðslustöðu: - Blikkandi ljós - hleðsla í gangi - Stöðugt ljós - hleðslu lokið Eftir að rafhlaða skrúfjárnsins er fullhlaðin og skrúfjárnið er áfram tengt við agjafa munu díóðurnar lýsa áfram. Við venjulegar notkunaraðstæður er hægt að hlaða skrúfjárnið nokkur hundruð sinnum. ATHUGAÐU! Rafhlaðan hitnar við hleðslu. Ekki er ráðlegt að hlaða rafhlöðuna við hitastig fyrir neðan frostmark. Hleðslan eyðist hægt og rólega, jafnvel þó vélin sé ekki notuð. ATHUGAÐU! Rafhlaðan sem fylgir skrúfvélinni hefur aðeins verið hlaðin til prófunar, því þarf að fullhlaða rafhlöðuna fyrir fyrstu notkun.45 Lithium-Ion rafhlaðan er vernduð af ECP (Electronic Cell Protection) gegn því að rafhlaðan tæmist um of. Ef hún er að tæmast, slekkur verndarrás á henni: Verkfærið hættir þá að snúast. VARÚÐ Ekki halda áfram að ýta á On/O rofann eftir að vélin hefur stöðvast sjálfkrafa. Þá getur rafhlaðan skemmst. VARÚÐ! Ekki endurhlaða rafhlöðuna á eldmu yrborði. Rafhlaðan má ekki vera lengur en átta tíma samfellt í hleðslu. NOTKUNARLEIÐBEININGAR Hægt er að nota ýmsar gerðir og lengdir af sexhyrndum, 6.25 mm skrúfbitum í þessa hefðbundnu skrúfvél. Skrúbitarnir settir í (mynd 3) Veljið réttan skrúfbita fyrir skrúfurnar sem á að nota. Setjið skrúfbitann í skrúfbitahaldarann, og gætið þess að ýta honum nægilega langt inn. Athugið: Það er góð hugmynd að bora alltaf prufugat áður en skrúfvélin er notuð. Kveikt og slökkt Til að nota skrúfjárnið skal þrýsta á ON/OFF rofann (3). Ef þú sleppur ON/OFF rofanum mun skrúfjárnið stöðvast. Til að fjarlægja skrúfur og breyta snúningsstefnu skal ýta á snúningsstefnurofann (7). Sjálfvirk læsing á snúningsöxli Snúningsöxullinn læsist sjálfkrafa þegar slökkt er á vélinni. Það gerir þér kleift að skrúfa líka með handai. Segulmagnaður skrúfbitahaldari Þú getur geymt skrúfbita sem þú ert að nota á segulmagnaða skrúfbitahaldaranum (5) ofan á skrúfvélinni til að hafa þá innan handar á meðan þú vinnur. LED vinnulýsing Skrúfvélin er með innbyggðri LED vinnulýsingu sem lýsir upp vinnusvæðið. Það kviknar á LED vinnulýsingunni í hvert sinn sem gikknum er þrýst inn og það slokkar á lýsingunni þegar honum er sleppt. Umhirða og þrif Haltu skrúfvélinni hreinni og þurri til að tryggja rétta og örugga virkni. Þurrkaðu af tækinu með mjúkri, rakri tusku. Ekki nota hreinsiefni. Alltaf ætti að halda verkfærinu og loftræstiraufunum hreinum svo að tryggja megi örugga og rétta notkun. Varan er ætluð til heimilisafnota, ekki fyrir opinbera staði eða sem vottað tól fyrir fagfólk.46 Geymið þessa handbók til síðari nota. Framleiðandi: IKEA of Sweden AB Heimilisfang: Box 702, SE-343 81 Älmhult, SVÍÞJÓÐ Rafhlöður og endurhlaðanlegar rafhlöður eru ekki heimilissorp! Sem neytanda ber þér samkvæmt lögum að farga öllum rafhlöðum og rafgeymum, hvort sem þau innihalda skaðleg efni* eða ekki, á söfnunarstað í þínu sveitarfélagi/hver eða í gegnum viðskiptaaðila sem býður rafhlöðuförgun svo hægt sé að farga þeim á umhversvænan hátt.

• merkt með: Cd = kadmíum, Hg = kvikasilfur, Pb = blý Táknið með mynd af ruslatunnu með krossi yr þýðir að ekki má farga vörunni með venjulegu heimilissorpi. Vörunni þarf að skila í endurvinnslu eins og lög gera ráð fyrir á hverjum stað fyrir sig. Með því að henda slíkum vörum ekki með venjulegu heimilissorpi hjálpar þú til við að draga úr því magni af úrgangi sem þarf að brenna eða nota sem landfyllingu og lágmarkar möguleg neikvæð áhrif á heilsu fólks og umhverð. Þú færð nánari upplýsingar í IKEA versluninni.47 Norsk TRIXIG batteridrevet skrutrekker 3.6 V TEKNISKE SPESIFIKASJONER Modell: TRIXIG Type: P2201 Spenning: 3.6 Vdc. Batteritype: 1.5 Ah/ 5.4Wh Litium-ion Ladetid: <300 Min Maks hardt dreiemoment: ca. 5 Nm Maks ingen lasthastighet: 200/min Bitholder: 6.35 mm (1/4") Vibrasjon (i henhold til NS-EN 62841-1, NS-EN 62841-2-2): Skrutrekking uten støt: a
