BEDIENUNGSANLEITUNG TRIXIG 305.469.09 IKEA

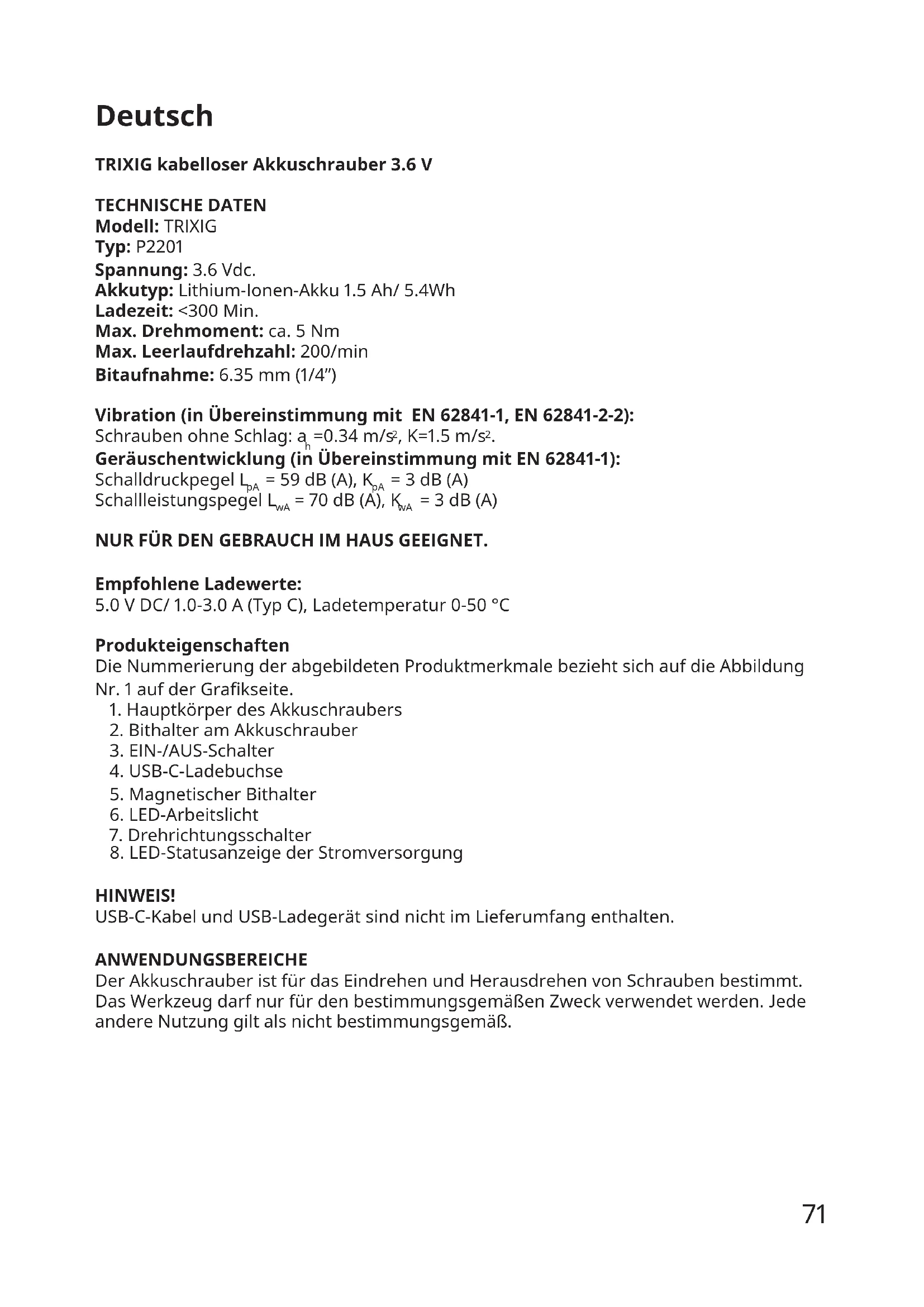

Deutsch Ursprüngliche Anleitung 71

TECHNISCHE SPECIFICATIONS

Model:TRIXIG

Type: P2201

Voedingsspanning: 3.6 Vdc

Batterijtype: 1.5 Ah/ 5.4Wh Lithiumion

Veiligkeit in de werkomgeving

Elektrische verilgheit

Anbefalte ladeverdier:

5.0 Vdc. / 1.0-3.0 A (type C), ladetemperatur 0 - 50^

Produktegenskaper

YLEISIA TURVAOHJEITA

Produktens Funktioner

Automatisch spärr für spindeln

Akkutyp: Lithium-Ionen-Akku 1.5 Ah/ 5.4Wh

Ladezeit: <300 Min.

Max. Drehmoment: ca. 5 Nm

Max. Leerlaufdrehzahl: 200/min

Bitaufnahme: 6.35 mm (1/4")

Vibration (in Übereinstimmung mit EN 62841-1, EN 62841-2-2):

Schrauben ohne Schlag: a_n = 0.34 m/s^2 , K = 1.5 m/s^2 .

Gerauschentwicklung (in Übereinstimmung mit EN 62841-1):

Schalldruckpegel L_pA = 59 dB (A), K_pA = 3 dB (A)

Schalleistungspegel L_wA = 70 dB (A), K_wA = 3 dB (A)

NUR FÜR DEN GEBRAUCH IM HAUS GEEIGNET.

Empfohlene Ladewerte:

5.0 V DC/ 1.0-3.0 A (Typ C), Ladetemperatur 0-50 °C

Produkteigenschaften

Die Nummerierung der abgebildeten Produktmerkmale bezieht sich auf die Abbildung Nr. 1 auf der Grafikseite.

1. Hauptkörper des Akkuschraubers
2. Bithalter am Akkuschrauber
3. EIN-/AUS-Schalter
4. USB-C-Ladebuchse
5. Magnetischer Bithalter
6. LED-Arbeitslicht
7. Drehrichtungsschalter
8. LED-Statusanzeige der Stromversorgung

HINWEIS!

USB-C-Kabel und USB-Ladegerät sind nicht im Lieferumfang enthalten.

ANWENDUNGSBEREICHE

Der Akkuschrauber ist für das Eindreten und Herausdrehen von Schrauben bestimmt. Das Werkzeugarf nur für den bestimmungsgemäßen Zweck verwendet werden. Jede andere Nutzung gilt als nicht bestimmungsgemäß.

Allgemeine Sicherheitshinweise

WARNING! Alle Sicherheitswarnings, Hinweise, Abbildungen und Produktdaten, die thisem Elektrowerkzeug beiliegen, durchsen und ansehen. Wenn die unter aufgeführten Hinweise nicht beachtet werden, besteht die Gefahr von Stromschlagen, Feuer und/oder schweren Verletzungen.

Alle Warnungen und Anleitungen zum späteren Nachschlagen aufbewahren.

Der Begriff „Elektrowerkzeug" in den Warnhinweisen bezieht sich auf ein netzbetriebenes (kabelgebundenes) Elektrowerkzeug oder ein akkubetriebenes (kabelloses) Elektrowerkzeug.

Sicherheit im Arbeitsbereich

a. Arbeitsplatz sauber halten und für ausreichende Beleuchtung sorgen.
Unordentliche und unzureichend beleuchtete Bereiche konnen zu Unfallen führen.
b. Elektrowerkzeug nicht in entzündlicher Atmosphäre wie in der Höhe von leicht entzündlichen Flüssigkeiten, Gasen oder Staub benutzen. Elektrowerkzeuge verursichen Funken, die Staub oder Dämpfe entzüden können.
c. Darauf achten, dass sich Kinder und andere Unbeteiligte in Sicherem Abstand vom Elektrowerkzeug befinden, während es benutzt wird. Ablenkungen können dazu führen, dass man das Gerät nicht sicher führt.

Elektrosicherheit

a. Die Stecker des Elektrowerkzeugs mussen in die vorgesehene Steckdose passen. Der Steckerarf keinesfalls verändert werden. Zum Einsatz von geerdeten Elektrowerkzeug keinesfalls Adapteraufsätze verwenden. Unveränderte Stecker und passende Steckdosen mindern das Stromschlagrisiko.
b. Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpersn, Kühlschränken u.a. vermeiden. Das Risiko eines Stromschlags erhöht sich, wenn ein Körper per geerdet ist.
c. Elektrowerkzeug vor Regen oder Feuchtigkeit schützen. Wenn Wasser in das Elektrowerkzeug eindringt, erhöht sich das Stromschlagrisiko.
d. Das Netzkabel zweckdienlich einsetzen. Kabel keinesfalls zum Tragen, Aufhängen des Elektrowerkzeugs oder zum Herausziehen des Steckers aus der Steckdose benutzen. Kabel von Hitzequellen, Öl, scharfen Kanten oder beweglichen Teilen fernhalten. Beschädigte oder verknotete Kabel erhöhen das Stromschlagrisiko.
e. Wird ein Elektrowerkzeug im Freien benutzt, muss das Verlängerungskabel für den Außengebrauch geeignet sein. Benutzt man ein Kabel, das für den Gebrauch im Freien geeignet ist, mindert dies das Stromschlagrisiko.
f. Werkzeug immer in Verbindung mit einem Fehlerstromschutzschalter benutzen.
Dieser mindert das Stromschlagrisiko.

Persönliche Sicherheit

a. Bei der Benutzung eines Elektrowerkzeugs solle man wachsam sein, sich auf die Tätigkeit konzentrierten und Vernunft walten{lassen. Ein Elektrowerkzeug niemals im müden Zustand oder unter Einfluss von Drogen, Alkohol oder Medikamenten benutzen. Ein Moment der Unaufmerksamkeit kann zu schweren Verletzungen führen.
b. Sicherheitsausrüstung verwenden und immer eine Schutzbrille/TRagen. Der Einsatz von entsprechender Sicherheitsausrüstung wie Staubschutzmaske, rutschfester Sicherheitsschuhe, Schutzhelm oder Gehorschutz kann das Verletzungsrisiko mindedn.
c. Versehentliche Inbetriebnahme vermeiden. Sicherstellen, dass der Schalter auf 'aus' steht, bevor das Gerät an die Steckdose angeschlossen wird. Elektrowerkzeug mit dem Finger auf dem Anschaltknopf herumzutragen bzw. Stecker von eingeschalteten Geräten in die Steckdose zu stecken ist fahrlässig und kann zu Unfallen führen.
d. Verstell- oder Schraubenschlüssel vor Inbetriebnahme des Elektrowerkzeugs entfernen. Ein am rotierenden Teil des Werkzeugs verbliebener Schlüssel kann zu Verletzungen führen.
e. Beim Gebrauch des Geräts nicht zuweit strecken. Auf sicheren Stand und ausbalanciertes Gleichgewicht achten. So hat man in unerwarteten Situationen eine bessere Kontrolle über das Elektrowerkzeug.
f. Angemessene Kleidung ist wichtig. Keinesfalls lose herabhängende Kleidung oder Schmuck/TRagen. Haar, Kleidung und Handschuhe von beweglichen Teilen fernhalten, da sie sich in ihren verfangen konnten.
9. Wenn Geräte zum Absaugen und Sammeln von Staub zur Verfügung stehen, sollen den diese sicher verbunden und korrekt eingesetzt werden. Solche Geräte können die Unfallgefahr durch Staub/GLern.
h. Lass dich nicht durch die bei halten Gebrauch des Werkzeugs erlangte Vertrautheit zu Unachtsamkeit verleiten und die Sicherheitsregeln außer Acht zu setzen. Unvorsichtiges Handeln kann im Bruchteil einer Sekunde zu schieren Verletzungen führen.

Benutzung und Wartung von Elektrowerkzeugen

a. Das Elektrowerkzeug nicht überbelasten. Immer das passende Elektrowerkzeug für den jeweiligen Zweck benutzen. Mit dem richtigen Werkzeug arbeitet man innerhalb der angegebenen Schlagzahl sicherer und better.
b. Elektrowerkzeug nicht benutzen, wenn sich der Ein-/Ausschalter nicht betätigten lasst. Ein Elektrowerkzeug, das sich nicht über einen Schalter ein- und ausschalten lasst, ist gefährlich und sollte repariert werden.
c. Vor Anpassungen, Austausch von Zubehör und vor dem Wegpacken des Elektrowerkzeugs immer den Steckerziehen. Diese vorbeugende Sicherheitsmaßnahme sind das Risiko des versehentlichen Einschaltens.
d. Ungenutztes Elektrowerkzeug außer Reichweite von Kindern aufbewahren. Personen, die mit dem Elektrowerkzeug oder der Bedienungsanleitung nicht vertraut sind, die Benutzung des Geräts nicht gestatten. In den Händen ungebeter Personen sind Elektrowerkzeuge gefährlich.
e. Das Elektrowerkzeug sorgfältig warten. Kontrollieren, dass bewegliche Teile richtig eingesetzt und festgezogen sind. Darauf achten, dass keine Teile beschädigt sind und nichts die Funktion des Geräts beeinträchtigt. Eventuelle Schäden vor der Benutzung des Elektrowerkzeugs reparieren lessen. Viele Unfälle passieren durch schlecht gewartete Elektrowerkzeuge.

f. Schnittwerkzeug scharf und sauber halten. Gut gepflegte Schneidewerkzeuge mit scharfen Klingen blockieren weniger leicht und sind leichter zu handhaben.
g. Das Elektrowerkzeug, Zubehor, Bits usw. entsprechend dieser Anleitung und der vorgesehenen Nutzung des jeweiligen Elektrowerkzeugs benutzen. Die Arbeitsbedingungen und die auszuführende Arbeit in Betrachtziehen. Unsachgemäß Nutzung von Elektrowerkzeugen kann gefährlich sein.
h. Handgriffe und Greifflächen trocken, sauber und frei von Öl und Fett halten. Rutschige Griffe und Oberflächen setzen in unerwarteten Situationen keine sichere Handhabung und Kontrolle über das Werkzeug zu.

Benutzung von Akku und Ladegerät

a. Nur das vom Hersteller ausgewiesene Ladegerät benutzen. Ein Ladegerät, das sich für eine Art von Akku eignet, kann bei Verwendung mit einem anderen Akkotyp ein Brandrisiko darstellen.
b. Das Elektrowerkzeug nur mit den darauf bestimmten Akkus benutzen. Die Benutzung anderer Akkus kann Schaden- und Brandrisiko darstellen.
c. Wenn die Akkus nicht benutzt werden, müssen sie von anderen Metallobjekten wie Buroklammern, Munzen, Schlüsseln, Nageln oder anderen Metallkleinteilen fernenhalten werden, die die Batteriepole kurzschreiben konnten. Kurzschreiben der Batteriepole kann zu Verbrennungen führen und stellt ein Brandrisiko dar.
d. Bei fehlerhafter Anwendung kann aus dem Akku Flüssigkeit austreten. Hautkontakt vermeiden. Bei Kontakt mit der Haut die betroffene Stellen sofort mit Wasser abspulen. Sofort einen Arzt aufsuchen, falls Akkuflüssigkeit ins Auge gerät. Die Flüssigkeit aus den Akkus kann zu Hautreizungen und Verbrennungen führen.
e. Bei Beschädigung: Akkus und/oder Werkzeug nicht verwenden. Beschädigte oder modifizierte Akkus können unvorhergesehen reagieren: Brand-, Explosions- oder Verletzungsgefahr!
f. Akku oder Werkzeug nicht Feuer oder sehr hohen Temperaturen aussetzen. Bei Brandeinwirkung oder Temperaturen über 130^ besteht Explosionsgefahr.
g. Alle Ladehinweise befolgen. Den Akku oder das Gerät nicht bei Temperaturen aufladen, die den in der Anleitung angegebenen Temperaturbereich über- bzw. untersreiben. Unsachgemäßes Laden oder Laden bei Temperaturen außerhalb des angegebenen Temperaturbereichs kann den Akku beschädigen und die Brandgefahr erhöhen.

Service

a. Elektrowerkzeug nur von einer Fachkraft unter Verwendung von Originalersatzteilen reparieren lessen. Dies garantiert die Sicherheit des Elektrowerkzeugs.
b. Beschädigte Akkus auf keinen Fall reparieren. Die Wartung/Reparatur von Akkus damit nur vom Hersteller oder von autorisierten Wartungs-/Reparaturdienstleistern durchgeführt werden.

MASCHINENSPEZIFISCHE SICHERHEITSHINWEISE

Sicherheitshinweise für den Bohrhammer

Bei Arbeiten, bei denen der Bithalter/das Spannfutter verdeckte Stromleitungen treffen kann, das Elektrowerkzeug an den isolierten Griffflächen halten. Achtung! Stromschlaggefahr für den Bediener. Bithalter/Spannfutter, die eine „stromfuhrrenden“ Stromleitung treffen, können freiiegende Metallteile des Elektrowerkzeugs leitfällig machen.

Geeignete Suchgeräte verwenden, um verborgene Versorgungsleitungen aufzuspären bzw. die örtliche Versorgungsgesellschaft hinzuziehen. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

Das Elektrowerkzeug(sofort ausschalten, wenn das Gerät blockiert oder stecken bleibt. Zu beachten! Hohes Reaktionsmoment, das zu Rückschlagen führen kann. Das Werkzeug blockiert in folgenden Fälle:

• bei Überlast
• wenn es sich im Werkstück verkeilt.

Das Elektrowerkzeug während des Gebrauchs fest mit beiden Händen greifen.
Beim Festziehen oder Lösen von Schrauben können kurzzeitig hohe Reaktionsmomente auftreten.

Das Werkstück sichern. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit der Hand.

Den Arbeitsplatz sauber halten. Materialmischungen sind besonderss gefährlich. Leichtmetallstaub kann brennen oder explodieren.

Warten, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor es abgelegt wird. Das Einsatzwerkzeug kann sich verhaken; dies kann zum Verlust der Kontrolle über das Elektrowerkzeug führen.

Ein versehentliches Einschalten vermeiden. Man sollte sich vergewissern, dass der Schalter in ausgeschalteter Position ist, bevor ein Akku eingesetzt wird. Das Tragen des Elektrowerkzeugs mit dem Finger am Schalter oder das Einsetzen des Akkus in das eingeschaltete Elektrowerkzeug kann zu Unfällen führen.

Sicherheitshinweise für Ladegeräte

Nur für den Gebrauch im Haus geeignet.

Das Ladegerät von Regen oder Nisse fernhalten. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlags.

Keine Fremdakkus laden. Das Ladegerät ist nur zum Laden der mitgelieferten Akkus geeignet. Ansonsten besteht Brand- und Explosionsgefahr.

Das Ladegerät sauber halten. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.

Vor jeder Benutzung Ladegerät, Kabel und Stecker überprüfen. Das Ladegerät nicht benutzen, wenn Schäden festgestellt wurden. Das Ladegerät nicht selbst öffnen und nur von qualifiziertem Fachpersonal reparieren setzen. Beschädigte Ladegeräre, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlags.

Das Ladegerät nicht auf leicht brennbarem Untergrund(z.B. Papier, Textilien etc.) bzw. in brandgebung deder Umgebung betreiben. Wegen der beim Laden auftretenden Erwärung des Ladegerats besteht Brandgefahr.

Kinder beaufsichtigen und sicherstellen, dass Kinder nicht mit dem Ladegerät speilen.

INFORMATIONEN ZU SCHWINGUNGEN UND GERAUSCHEN

Schwingungsemissions- und Geräuschpegel

Der in dieser Bedienungsanleitung angegebene Schwingungs- und Gerauschemissionspegel wurde in einer genormten Prüfung gemäß EN 62841 ermittelt. Die Werte erhögbaren den Vergleich verschiedener Geräte. Außendem kann die Schwingungs- und Gerauschbelastung bei der Verwendung des Werkzeugs für die in dieser Anleitung aufgeführten Anwendungen vorläufig bewertet werden. Die Verwendung des Werkzeugs für andere Zwecke oder mit anderen oder schlecht gewarteten Zubehör kann die Belastung jedoch erheblich erhöhen.

Bei der Abschätzung der Schwingungs- und Gerauschbelastung sollte auch Folgendes berücksichtigt werden: die Zeiträume, in denen das Werkzeug ausgeschelt ist, bzw. die Zeiträume, in denen es in Betrieb ist, jedoch nicht genutzt wird. Dies kann die Belastung über die gesamte Arbeitszeit erheblich verringern. Zum Schutz vor den Auswirkungen von Schwingungen und Lärm das Werkzeug und sein Zubehör pflegen, Höhe warm halten und die Arbeit gut organisieren.

Sonstige Gefahren

Auch bei bestimmungsgemäßem Gebrauch ist es nicht möglich, alle sonstigen Risikofaktoren auszuschreiben.

Folgende Gefahren können durch die Konstruktion und das Design des Elektrowerkzeugs auftreten:

Schädigung der Lunge, wenn keine wirksame Staubmaske getragen wird.

Gehörschäden, wenn kein wirksamer Gehörschutz getragen wird.

Gesundheitsschäden durch Schwingungen, wenn das Elektrowerkzeug über einen längeren Zeitraum verwendet oder nicht ordnungsgemäß gehandelt und gewartet wird.

WARNING! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Unter bestimmen Umständen kann these Feld aktive oder passive medizinische Implantate stären. Um die Gefahr schwerer oder tölicher Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten, vor der Nutzung these Geräts ihren Arzt und den Hersteller des medizinischen Implantats um Rat zu Fragen.

MONTAGE

Vor allen Arbeiten am Elektrowerkzeug (z. B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung den Drehrrichtungsumschalter in Mittelstellung bringen. Unbeabsichtigtes Aktivieren kann zu Schaden führen.

Aufladen des Akkuschraubers

Zunachst die Sicherheitshinweise lesen. Die Ladehinweise einhalten. Das USB-C-Kabelende an den USB-C-Anschluss (Abb. 2) (A) am Akku-Schrauber anschreiben. Anschliebend das andere USB-Kabelende an ein USB-Ladegerät anschreiben oder an eine USB-Steckdose, die ausreichend Strom zum Aufladen des Akku-Schraubers bereitsstellen kann. Darauf achten, dass das Kabel keine Knoten oder Knicke aufweist. Wir der Akkuschrauber über ein USB-C-Kabel an die Stromversorgung angeschlossen, leuchten drei LED-Kontrolleuchten am Akku-Schrauber (Abb. 2) (B) auf, um den Ladezustand anzuzeigen: - Blinkendes Licht - Ladevorgang lauft - Dauerlicht - Ladevorgang abgeschlossen Wenn der Akku vollständig geladen ist, der Akku-Schrauber jedoch an die Stromversorgung angeschlossen bleibt, leuchten die LED-Kontrolleuchten weiter. Unter normalen Einsatzbedingungen kann der Akku-Schrauber hunderte von Malen aufgeladen werden.

ACKTUNG! Der Ladevorgang erzeugt Wärme im Akku. Ein Aufladen bei Frost vermeiden. Der Akku entlädt sich mit der Zeit, auch wenn das Gerät nicht benutzt wird.

HINWEIS! Der mit thisem Elektrowerkzeug gefelieferte Akku enthalt nur eine Teilaufladung und muss vor der ersten Benutzung vollständig aufgeladen werden.

Der Lithium-lonen-Akku ist durch die „Electronic Cell Protection (ECP)" gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet. Das verwendete Werkzeug dreht sich nicht mehr.

ACHTUNG! Nicht mehr auf den Ein-/Ausschalter drücken, nachdem sich das Gerät automatisch abgeschaltet hat. Der Akku könnte beschädigt sein.

WARNHINWEIS! Den Akku auf einem feuerfesten Untergrund wieder aufladen. Nicht länger als 8 Stunden aufladen.

BENUTZERHINWEISE

Dieser einfache Akkuschrauber nimmt verschiedene Arten und Längen von 6,35 mm (1/4") Sechskant-Schraubendreherbits auf.

Einsetzen der Schraubendreherbits (Abb. 3)

Wähle das passende Schraubendreherbit für die zu verwenden Schrauben. Setze das Schraubendreherbit in die Schraubendreherbitaufnahme ein, bis es fest eingerastet ist.

Hinweis: Es ist ratsam, vor dem Eindrehen von Schrauben mit thisem Werkzeug vorzubohren.

EIN- und AUSschalten

Zum Schrauben den ON/OFF-Schalter (3) drücken. Bei Loslassen des ON/OFF-Schalters hält der Akkuschrauber an. Zum Herausdrehen von Schrauben und Ändern der Drehrichtung den Drehrichtungsschalter (7) drucken.

Automatische Spindelarretierung

Die Spindel wird beim Ausschalten des Werkzeugs automatisch arretiert. Dies ermöglich den Gebrauch des Geräts als manuelles Werkzeug.

Bitaufnahme, magnetisch

Die Einsätze, die aktuell verwendet werden, konnen in der magnetischen Bitaufnahme (5) oben am Akkuschrauber platziert werden, damit sie während der Arbeit griffbereit sind.

LED-Arbeitslicht

Der Akkuschrauber verfügbar über ein integriertes Arbeitslicht, um den Arbeitsbereich zu beleuchten. Das LED-Arbeitslicht leuchtet jedem Mal auf, wenn der Schalter gedrückt wird, und schaltet sich ab, wenn der Finger vom Schalter genommen wird.

Wartung und Pflege

Den Akkuschrauber stets sauber und trocken halten, um einen korrekten und sicheren Betrieb zu gewährleisten. Verschmutzungen mit einem feuchten, weichen Tuch abwischen. Keine Reinigungsa oder Lösungsmittel verwenden.

Für sichere und ordnungsgemäß Funktion Werkzeug und Ventilationsöffnungen immer sauber halten.

Dieses Produkt ist für den Hausgebrauch geeignet, nicht für die gewerbliche Nutzung oder professionelle Messungen.

Bewahren Sie diese Anleitung zur künftigen Verwendung sorgfältig auf.

Hersteller: IKEA of Sweden AB

Adresse: Box 702, SE-343 81 Almhult, SCHWEDEN

Batterien und Akkus gehören nicht in den Hausmüll! Verbraucher sind gesetzlich verpflichtet, Batterien und Akkus, an einer Sammelstelle in der Gemeinde/in der Höhe abzugeben oder über einen gewerblichen Anbieter von Batterieentsorgungen der Entsorgung zuzuführen, damit sie umweltgerecht entsorgt werden können. Dies gilt unabhängig davon, ob sie schädliche Stoffe* enthalten oder nicht.

• gekennzeichnet mit: Cd = Cadmium, Hg = Quecksilber, Pb = Blei

Das Symbol mit der durchgestrichen Abfalltonne bedeutet, dass das Produkt getrennt vom Haushaltsabfall entsorgt werden muss. Das Produkt muss gem. der örtlichen Entsorgungsvorschriften der Wiederverwertung zugeführrt werden. Durch separate Entsorgung des Produktsträgst du zur Minderung des Verbrennungs- oder Deponieabfalls bei und reduzierst eventuelle negative Einwirkungen auf die menschliche Gesundheit und die Umwelt. Weitere Informationen im IKEA Einrichtungshaus.
