MANUALE UTENTE TRIXIG 305.469.09 IKEA

Rumore (secondo lo standard EN 62841-1): Pressione acustica L

= 3 dB (A) Potenza acustica L

= 3 dB (A) SOLO PER INTERNI. Valori di ricarica consigliati:

5.0 Vcc / 1.0-3.0 A (tipo C), temperatura di ricarica 0-50°C

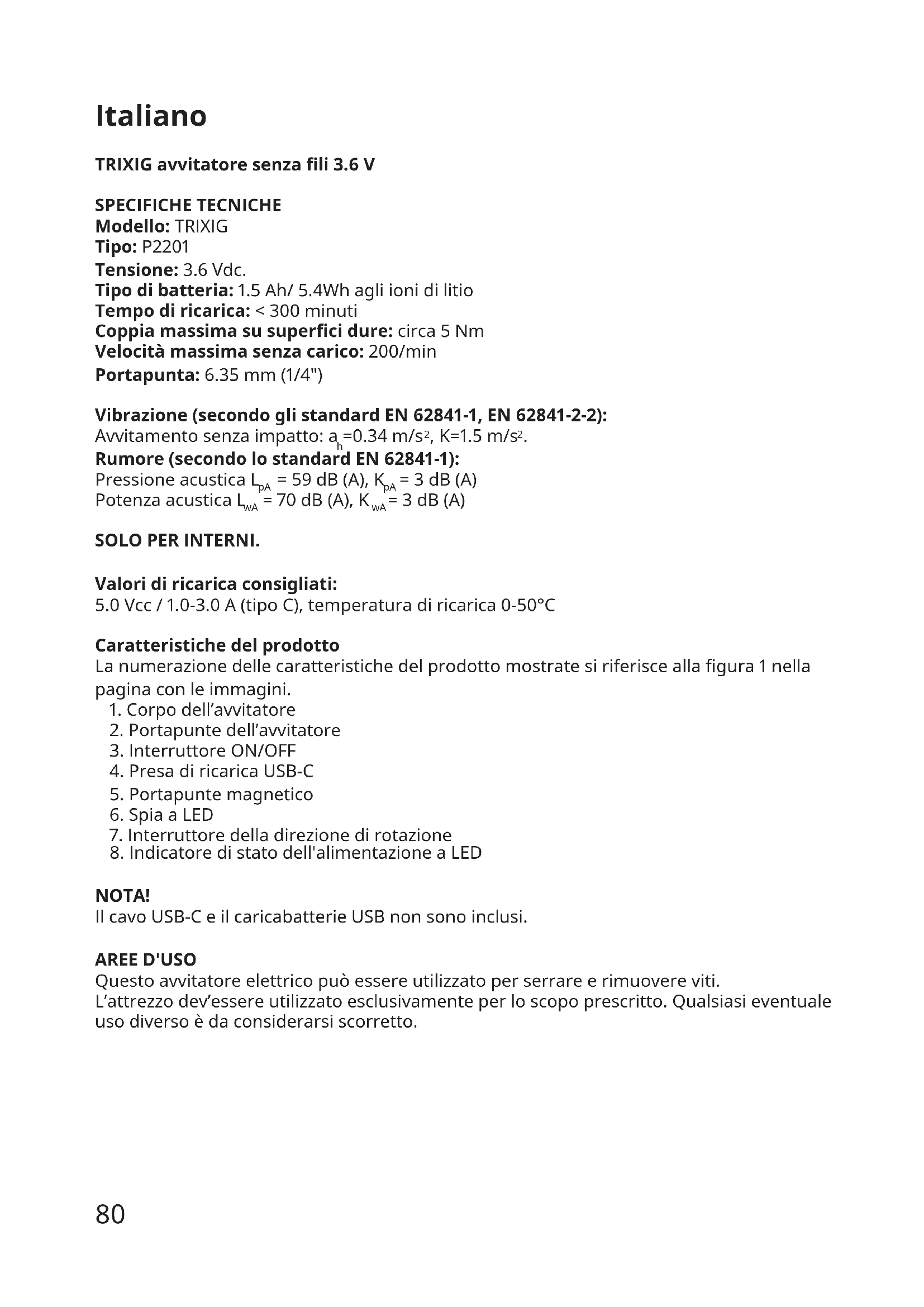

Caratteristiche del prodotto La numerazione delle caratteristiche del prodotto mostrate si riferisce alla gura 1 nella pagina con le immagini.

1. Corpo dell’avvitatore

2. Portapunte dell’avvitatore

3. Interruttore ON/OFF

4. Presa di ricarica USB-C

5. Portapunte magnetico

7. Interruttore della direzione di rotazione

8. Indicatore di stato dell'alimentazione a LED

NOTA! Il cavo USB-C e il caricabatterie USB non sono inclusi. AREE D'USO Questo avvitatore elettrico può essere utilizzato per serrare e rimuovere viti. L’attrezzo dev’essere utilizzato esclusivamente per lo scopo prescritto. Qualsiasi eventuale uso diverso è da considerarsi scorretto.81

ISTRUZIONI DI SICUREZZA GENERALI

Istruzioni di sicurezza generali AVVERTENZA! Leggere tutte le avvertenze in materia di sicurezza, le istruzioni, le illustrazioni e le speciche fornite insieme a questo attrezzo elettrico. La mancata osservanza di tutte le istruzioni elencate qui di seguito potrebbe provocare scosse elettriche, incendi e / o lesioni gravi. Salvare tutte le avvertenze e le istruzioni per poterle consultare in futuro Il termine “attrezzo elettrico” nelle avvertenze si riferisce all’attrezzo elettrico funzionante a corrente (con cavo) o a batteria (senza cavo). Sicurezza nell'area di lavoro a. Tieni l’area di lavoro pulita e ben illuminata. Se le aree sono scure e disordinate il rischio di incidenti aumenta. b. Non utilizzare gli utensili elettrici in atmosfera esplosiva, ad esempio in presenza di liquidi, gas o polveri inammabili. Gli utensili elettrici creano scintille che possono dar fuoco alle polveri o ai fumi. c. Tieni i bambini e altri presenti a distanza quando si utilizzano utensili elettrici. Una distrazione può causare la perdita di controllo. Sicurezza elettrica a. Le spine degli utensili elettrici devono essere adatte alle prese. Non modicare mai in alcun modo le spine. Non utilizzare adattatori con utensili elettrici dotati di messa a terra. L’utilizzo di spine non alterate e di prese adatte riduce il rischio di scossa elettrica. b. Evita di toccare con il corpo superci collegate a terra, ad esempio tubazioni, caloriferi, fornelli e frigoriferi. Il rischio di scossa elettrica aumenta se il corpo è a contatto con il terreno. c. Non esporre gli utensili elettrici alla pioggia o all’umidità. Se penetra dell'acqua nell’utensile elettrico il rischio di scossa elettrica aumenta. d. Utilizza correttamente il cavo. Non utilizzare mai il cavo per trasportare, trascinare o scollegare l’utensile elettrico. Tieni il cavo al riparo da calore, olio e parti mobili o taglienti. Se i cavi sono danneggiati o aggrovigliati il rischio di scossa elettrica aumenta. e. Quando utilizzi gli utensili elettrici all’aperto, usa una prolunga per esterni. Usando un cavo adatto agli esterni si riduce il rischio di scossa elettrica. f. Se devi necessariamente usare un utensile elettrico in un ambiente umido, utilizza un interruttore dierenziale (RCD). L'uso di un interruttore dierenziale riduce il rischio di scossa elettrica.82 Sicurezza personale a. Presta sempre la massima attenzione, concentrati sull'operazione che stai eettuando e segui il buon senso quando utilizzi utensili elettrici. Non usare utensili elettrici quando sei stanco o sotto l’eetto di droghe, alcol o medicinali. Un momento di distrazione durante l’utilizzo di utensili elettrici può causare gravi danni personali. b. Utilizza attrezzature protettive personali. Indossa sempre delle protezioni per gli occhi. L’utilizzo di attrezzature protettive quali mascherine per polveri, scarpe di sicurezza antiscivolo, elmetti protettivi o protezioni per l’udito nelle condizioni appropriate riduce l’entità di eventuali danni personali. c. Evita l'avvio accidentale. Assicurati che l’interruttore sia su OFF prima di collegare l’utensile alla fonte di alimentazione e/o alle batterie, di aerrarlo o trasportarlo. Se si trasportano gli utensili elettrici tenendo il dito sull’interruttore o si collegano gli attrezzi quando l’interruttore è su ON possono vericarsi incidenti. d. Rimuovi qualsiasi chiave di regolazione prima di accendere l’utensile elettrico. Una chiave lasciata collegata a una parte rotante dell’utensile elettrico può causare danni personali. e. Non sbilanciarti. Mantieni sempre una posizione e un equilibrio corretti. Ciò permette di controllare meglio gli attrezzi in situazioni inattese. f. Indossa indumenti adeguati. Non indossare indumenti ampi o gioielli. Tieni capelli, indumenti e guanti lontano da parti in movimento. Gli indumenti ampi, i gioielli e i capelli lunghi possono impigliarsi nelle parti in movimento. g. Se sono forniti dispositivi per il collegamento ad apparecchi di estrazione e raccolta delle polveri, assicurati che siano collegati e utilizzati correttamente. L’uso di tali dispositivi può ridurre i pericoli causati dalla polvere. h. Anche se conosci bene il prodotto perché lo usi spesso, segui sempre le norme di sicurezza. Un momento di disattenzione, anche solo di una frazione di secondo, può causare danni seri. Utilizzo e manutenzione dell’utensile elettrico a. Non forzare l’utensile elettrico. Utilizza l’utensile appropriato per l’uso: è più eciente e sicuro se usato nelle modalità operative previste. b. Non usare l’utensile elettrico se l'interruttore non consente di accenderlo e spegnerlo. Qualsiasi utensile elettrico non controllabile da un interruttore è pericoloso e va riparato. c. Scollega la spina dalla fonte di alimentazione e/o dalle batterie prima di regolare, sostituire accessori o riporre l’utensile elettrico. Queste misure di sicurezza riducono il rischio di avvio accidentale dell’utensile. d. Conserva gli utensili elettrici inutilizzati fuori dalla portata dei bambini e non permetterne l'utilizzo da parte di persone non abituate all’uso dell’utensile stesso o ignare di queste istruzioni. Gli utensili elettrici sono pericolosi nelle mani di utenti inesperti. e. Manutenzione degli utensili elettrici. Verica che le parti mobili non siano disallineate o inceppate, che non vi siano parti danneggiate e qualsiasi altra condizione che possa incidere negativamente sul funzionamento dell’utensile. Se danneggiato, riparalo prima dell’uso. La scarsa manutenzione degli utensili causa molti incidenti. f. Tieni gli utensili da taglio alati e puliti: è meno probabile che si inceppino e sono più facili da controllare se i bordi sono taglienti e alati.83 g. Usa utensili elettrici, accessori e punte seguendo queste istruzioni e nel modo stabilito per lo specico tipo di utensile, considerando le condizioni lavorative e il lavoro da eseguire. L’uso di un utensile elettrico per operazioni diverse da quelle previste causa situazioni pericolose. h. Tieni i manici e le superci che aerri asciutti, privi di olio e grasso. Manici e superci scivolosi non consentono una presa salda e il controllo dell'utensile in situazioni impreviste. Utilizzo e manutenzione dell’utensile a batteria a. Ricarica solo con il caricabatteria specicato dal produttore. Un caricabatteria adatto a un tipo di batteria può causare il rischio di incendi se utilizzato con un'altra batteria. b. Usa gli utensili elettrici solo con le apposite batterie. L'uso di qualsiasi altra batteria può comportare il rischio di lesioni e d'incendio. c. Quando le batterie non vengono usate, tienile lontane da altri oggetti di metallo come fermagli per la carta, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono creare un collegamento tra un terminale e l'altro. Un cortocircuito tra i terminali della batteria può causare ustioni o un incendio. d. In cattive condizioni di utilizzo può fuoriuscire del liquido dalla batteria; evita il contatto. Se si dovesse vericare un contatto accidentale, lava con acqua. Se il liquido dovesse venire a contatto con gli occhi, rivolgiti immediatamente a un medico. Il liquido emesso dalla batteria può causare irritazioni o ustioni. e. Evitare l’uso di un gruppo batterie o di un attrezzo danneggiati o modicati. Le batterie danneggiate o modicate potrebbero comportarsi in modo imprevedibile, con conseguente possibilità di incendio o esplosione oppure rischio di lesioni. f. Evitare di esporre un pacco batterie o un attrezzo al fuoco o a temperature eccessive. L’esposizione al fuoco o ad una temperatura superiore a 130 °C potrebbe provocare un’esplosione. g. Seguire tutte le istruzioni in materia di ricarica ed evitare di ricaricare il gruppo batterie o l’attrezzo al di fuori dell’intervallo di temperatura specicato nelle istruzioni. Una ricarica eseguita in modo improprio oppure a temperature al di fuori dell’intervallo specicato potrebbe danneggiare la batteria e aumentare il rischio di incendio. Servizi a. Fai riparare il tuo utensile elettrico da un elettricista qualicato, usando solo pezzi di ricambio identici agli originali. In questo modo salvaguardi la sicurezza del tuo utensile elettrico. b. Non sottoporre mai a manutenzione eventuali gruppi batterie danneggiati. La manutenzione dei gruppi batterie dev’essere eseguita esclusivamente dal produttore oppure da fornitori di servizi autorizzati.

ISTRUZIONI DI SICUREZZA SPECIFICHE PER L'UTENSILE

Istruzioni di sicurezza per trapani e avvitatori Quando viene eseguita un’operazione in cui gli accessori da avvitamento potrebbero venire a contatto con eventuali cavi non visibili, impugnare l’attrezzo elettrico mediante le superci di presa isolate. Gli accessori da avvitamento che toccano un84 cavo “scoperto” potrebbero rendere conduttive le parti metalliche esposte dell’attrezzo elettrico e di conseguenza dare la scossa all’operatore Per rilevare linee di alimentazione nascoste, usa rivelatori adatti o rivolgiti alla società erogatrice locale. Un contatto con linee elettriche può causare incendi e scosse elettriche. Se si danneggia una linea del gas, può vericarsi un'esplosione. Se si fora una tubazione dell’acqua, si rischia di causare danni materiali o una scossa elettrica. Spegnere immediatamente l’attrezzo elettrico nel caso in cui si bloccasse. È necessario essere preparati ad una coppia di reazione elevata, che può causare contraccolpi. L’attrezzo si blocca quando:

• è soggetto a sovraccarico

• oppure si incastra nell’elemento da perforare. Tieni fermo l’utensile stringendolo saldamente. Può vericarsi un alto momento di reazione quando serri e allenti le viti. Fissa stabilmente il pezzo in lavorazione con un apposito dispositivo di serraggio o una morsa, non tenendolo con la mano. Tieni pulita la zona di lavoro. Miscele di materiali diversi sono molto pericolose. La polvere di metalli leggeri può incendiarsi o esplodere. Prima di posare l’utensile elettrico, aspetta che si sia fermato completamente. L’accessorio può incepparsi, facendoti perdere il controllo dell’utensile. Evita l’accensione accidentale. Assicurati che l'interruttore a leva sia su OFF prima di inserire le batterie. Se si trasporta l’utensile elettrico tenendo il dito sull’interruttore a leva o si inseriscono le batterie negli attrezzi quando l’interruttore è su ON possono vericarsi incidenti. Istruzioni di sicurezza per caricabatteria Solo per interni. Tieni il caricabatteria lontano da pioggia o umidità. La penetrazione di acqua nel caricabatteria aumenta il rischio di scosse elettriche. Non caricare altre batterie. Il caricabatterie è adatto solo alla carica delle batterie che vengono fornite con l’utensile elettrico, altrimenti c'è il rischio di incendio e di esplosione. Tieni pulito il caricabatteria. Gli accumuli di sporcizia possono causare scosse elettriche.85 Prima di ogni utilizzo, controlla il caricabatteria, il cavo e la spina. Se danneggiati, non usare il caricabatteria. Non aprire mai da solo il caricabatteria. Fai eseguire le riparazioni solo da un tecnico qualicato. I caricabatteria, le spine e i cavi danneggiati aumentano il rischio di scossa elettrica. Non utilizzare il caricabatteria su superci facilmente inammabili (ad esempio carta, tessili, ecc.) o nelle loro vicinanze. Il riscaldamento del caricabatteria durante il processo di carica può comportare un rischio di incendio. È necessaria la supervisione di un adulto per assicurarsi che i bambini non giochino con il caricabatteria.

INFORMAZIONI SU VIBRAZIONI E RUMORE

Livello di vibrazioni e rumore Il livello di emissione di vibrazioni e rumore indicato nel presente manuale di istruzioni è stato misurato in conformità ad un test standardizzato a norma EN 62841. Può essere utilizzato per confrontare un attrezzo con un altro e come valutazione preliminare dell’esposizione a vibrazioni e rumore quando l’attrezzo viene utilizzato per le applicazioni descritte nel presente manuale. Tuttavia, l’uso dell’attrezzo per applicazioni diverse, oppure con accessori diversi o sottoposti ad una scarsa manutenzione, potrebbe aumentare signicativamente il livello di esposizione. Una stima del livello di esposizione a vibrazioni e rumore deve inoltre tener conto dei momenti in cui l’attrezzo è spento oppure è in funzione senza essere utilizzato, in quanto ciò potrebbe ridurre signicativamente il livello di esposizione durante l’intera operazione. È necessario proteggersi dagli eetti di vibrazioni e rumore sottoponendo a manutenzione l’attrezzo e i suoi accessori, tenendo le mani al caldo e preparando correttamente l’operazione da eseguire. Altri rischi Anche quando l’attrezzo elettrico viene utilizzato come prescritto, non è possibile eliminare tutti gli altri fattori di rischio. La costruzione e la progettazione dell’attrezzo elettrico potrebbero far scaturire i seguenti rischi: Danni ai polmoni qualora non venisse indossata una maschera antipolvere ecace. Danni all’udito qualora non venisse indossata una protezione auricolare ecace. Danni alla salute provocati dalle vibrazioni qualora l’attrezzo elettrico venisse utilizzato troppo a lungo oppure non venisse maneggiato e sottoposto a manutenzione in modo appropriato.86 AVVERTENZA! Durante il suo funzionamento, questo attrezzo elettrico produce un campo elettromagnetico. In determinate circostanze, tale campo potrebbe interferire con impianti medici attivi o passivi. Per ridurre il rischio di lesioni gravi o letali, prima di utilizzare questo attrezzo si raccomanda - alle persone con impianti medici - di consultare il loro medico e il produttore di tali impianti. MONTAGGIO Prima di eseguire qualsiasi lavoro sull'attrezzo (ad esempio manutenzione o sostituzione di parti) e prima di trasportarlo o metterlo via, sposta il selettore del senso di rotazione sulla posizione centrale. L'attivazione accidentale del grilletto può causare lesioni. Ricarica dell'avvitatore Leggere per prima cosa le istruzioni di sicurezza, quindi le istruzioni di ricarica. Collegare l’estremità del cavo USB-C alla porta USB-C (g. 2) (A) nell’avvitatore. In seguito, collegare l’altra estremità del cavo USB ad un caricabatterie USB oppure ad una presa USB in grado di fornire energia suciente alla ricarica dell’avvitatore. Assicurarsi che il cavo non sia annodato o eccessivamente piegato. Quando l’avvitatore è collegato alla rete elettrica mediante un cavo USB-C, su di esso si accendono tre diodi (g. 2) (B) a indicare lo stato di ricarica: - Luce intermittente - ricarica in corso - Luce ssa - ricarica completata Quando la batteria dell’avvitatore si è ricaricata completamente e l’avvitatore resta collegato all’alimentazione, i diodi restano accesi. In condizioni d’uso normali, l’avvitatore può essere ricaricato per varie centinaia di volte. AVVERTENZA! La batteria si scalda durante il processo di ricarica. È sconsigliabile ricaricare la batteria quando la temperatura è sotto zero. La batteria perderà gradualmente la sua carica nel corso del tempo, anche se l'attrezzo non viene utilizzato. NOTA! La batteria fornita con l'avvitatore è stata caricata esclusivamente a scopo di test e deve essere ricaricata completamente prima di essere utilizzata per la prima volta. La tecnologia "Electronic Cell Protection (ECP)" protegge la batteria al litio impedendo che si scarichi completamente. Quando la batteria è scarica, l'apparecchio si spegne per mezzo di un circuito protettivo: l'utensile inserito smette di ruotare. AVVERTENZA Non continuare a premere l'interruttore On/O una volta che l'apparecchio si è spento automaticamente. La batteria può danneggiarsi. AVVERTENZA! Ricarica la batteria su una supercie non inammabile. Non ricaricare la batteria per più di otto ore.87

ISTRUZIONI PER L'USO

Funzionamento Questo modello base di avvitatore senza li è compatibile con punte di vari tipi e lunghezze che abbiano un gambo esagonale di mm 6,35 (1/4”) (diametro del cerchio inscritto nel poligono). Montaggio delle punte avvitatore (Fig. 3) Seleziona la punta adatta alla vite che vuoi utilizzare. Inserisci la punta nell’avvitatore, spingendola bene a fondo. N.B. È consigliabile eseguire sempre un foro pilota prima di avvitare le viti con questo prodotto. Accensione e spegnimento Per avvitare, premere l’interruttore ON/OFF (3). Il rilascio dell’interruttore ON/OFF interromperà l’uso dell’avvitatore. Per svitare e modicare il senso di rotazione, premere l’interruttore della direzione di rotazione (7). Mandrino autobloccante Il mandrino si blocca automaticamente allo spegnimento dell’avvitatore, permettendo di utilizzarlo come utensile manuale. Portapunta magnetico Il portapunta magnetico (5) sulla parte superiore dell'avvitatore è utile per tenere a portata di mano le punte di cui hai bisogno per il tuo lavoro. Luce di lavoro a LED L'avvitatore è dotato di luce a LED integrata che serve a illuminare l'area di lavoro. La luce a LED si accende quando viene premuto l'interruttore a grilletto e si spegne quando questo viene rilasciato. Manutenzione e pulizia Mantieni l'avvitatore sempre pulito e asciutto per garantire un utilizzo ecace e sicuro. Rimuovi eventuali detriti con un panno morbido inumidito con acqua. Non utilizzare detergenti o solventi. Per un utilizzo sicuro e corretto, tieni sempre puliti l’apparecchio e le prese di ventilazione. Questo prodotto è destinato all'uso domestico e non è adatto all'uso commerciale e a misurazioni professionali. Conservare il manuale per consultazione futura. Produttore: IKEA of Sweden AB Indirizzo: Box 702, SE-343 81 Älmhult, SVEZIA88 © Inter IKEA Systems B.V. 2023 AA-2394129-4 ID 1111263327 Le batterie - ricaricabili o meno - non sono riuti domestici! In qualità di consumatore, l’utente è tenuto per legge a smaltire tutte le batterie e gli accumulatori, indipendentemente dal fatto che contengano o meno sostanze nocive*, presso un punto di raccolta nel suo comune / quartiere oppure tramite un’entità commerciale che ore lo smaltimento delle batterie, per far sì che possano essere smaltite in modo ecologicamente corretto.

• contrassegnate da: Cd = cadmio, Hg = mercurio, Pb = piombo Il simbolo del cassonetto barrato indica che il prodotto non può essere eliminato con i comuni riuti domestici. Il prodotto dev’essere riciclato nel rispetto delle norme ambientali locali per lo smaltimento dei riuti. Separando un prodotto contrassegnato da questo simbolo dai riuti domestici, aiuterai a ridurre il volume dei riuti destinati agli inceneritori o alle discariche, minimizzando così qualsiasi possibile impatto negativo sulla salute umana e sull’ambiente. Per saperne di più, contatta il negozio IKEA più vicino a te.
