Type product	Omkeerbare muur-airconditioner uit de CUE-serie
Merk	Panasonic
Model	CUE9NKR
Koelvermogen (kW)	2,5 (schatting voor 9.000 BTU/u)
Verwarmingsvermogen (kW)	3,2 (warmtepomp)
Energieklasse	A+ (koelen) / A+ (verwarmen)
Elektrische voeding	230 V / 50 Hz / eenfasig
Afmetingen binnenunit (B x H x D mm)	798 x 295 x 235
Afmetingen buitenunit (B x H x D mm)	780 x 540 x 290
Gewicht binnenunit (kg)	9
Gewicht buitenunit (kg)	25
Koelmiddel	R32
Geluidsniveau binnen (dB(A))	22 tot 40 (afhankelijk van snelheid)
Geluidsniveau buiten (dB(A))	48
Belangrijkste functies	Koelen, verwarmen, ontvochtigen, ventileren, stille modus, nanoe™ X
Filter	Wasbaar luchtfilter met anti-allergeenframe
Onderhoud en reiniging	Filter elke 2 weken reinigen bij intensief gebruik
Veiligheid	Antivriesbeveiliging, automatische uitschakeling bij oververhitting, kinderslot
Reserveonderdelen beschikbaar	Afstandsbediening, filter, batterijen, temperatuursensor
Repareerbaarheidsindex	7,5 / 10 (schatting)
Garantie	2 jaar onderdelen en arbeid (onder voorwaarden)

Veelgestelde vragen - CUE9NKR PANASONIC

Hoe installeer ik de IntesisHome Wi-Fi-module op mijn Panasonic CUE9NKR airconditioner?

De installatie staat beschreven in de handleiding. Koppel de stroom los, zoek de CN-CNT-connector op het moederbord, sluit de meegeleverde kabel aan (lange uiteinde naar de AC, korte naar de module), sluit de antenne aan en sluit de unit. Volg de meegeleverde installatiegids.

Wat moet ik doen als mijn airconditioner niet inschakelt?

Controleer eerst de elektrische voeding (stroomonderbreker). Zorg ervoor dat de afstandsbediening werkt (batterijen). Als het probleem aanhoudt, neem contact op met een erkende technicus.

Hoe reinig ik de filters van de Panasonic CUE9NKR?

Schakel het apparaat uit. Open het voorpaneel, verwijder de filters, reinig ze met lauw water (geen wasmiddel), droog ze in de schaduw en plaats ze terug. Voer deze handeling elke 2 weken uit bij intensief gebruik.

Wat is het stroomverbruik van de airconditioner?

Het opgenomen vermogen is ongeveer 0,8 kW bij koelen en 1,0 kW bij verwarmen. De COP (prestatiecoëfficiënt) is ongeveer 3,5.

Kan ik de airconditioner in de winter gebruiken?

Ja, het model CUE9NKR is omkeerbaar. Het werkt in verwarmingsmodus tot -15°C. Gebruik de afstandsbediening om de verwarmingsmodus te selecteren.

Wat betekent het knipperen van het groene lampje op de IntesisHome-module?

Een langzaam knipperen geeft aan dat de module het Wi-Fi-netwerk zoekt. Een snel knipperen betekent een verbindingspoging. Als het lampje constant brandt, is de verbinding geslaagd. Raadpleeg de online FAQ als het probleem aanhoudt.

Hoe programmeer ik een timer?

Gebruik de afstandsbediening: druk op 'TIMER' om de in- of uitschakeltijd in te stellen. U kunt tot 12 uur van tevoren programmeren.

Wat is het geluidsniveau in de stille modus?

In de stille modus (laagste snelheid) is het geluidsniveau binnen ongeveer 22 dB(A), wat erg discreet is.

Waar bevindt de temperatuursensor zich?

De interne sensor bevindt zich in de binnenunit. Als u de externe sensor gebruikt die bij de IntesisHome-module wordt geleverd, plaats deze dan dicht bij het luchtinlaat rooster.

Is de installatie van de IntesisHome-module verplicht?

Nee, de module is optioneel. Het maakt bediening via Wi-Fi en domotica mogelijk. De airconditioner werkt zonder deze module.

GEBRUIKSAANWIJZING CUE9NKR PANASONIC

De installmentie dient alleen te geschieden door een bevoegd installateur. Volg alstubllett alle vallighealdInstrueties op die In de Panacsonic handleidingen zijn opgenomen.

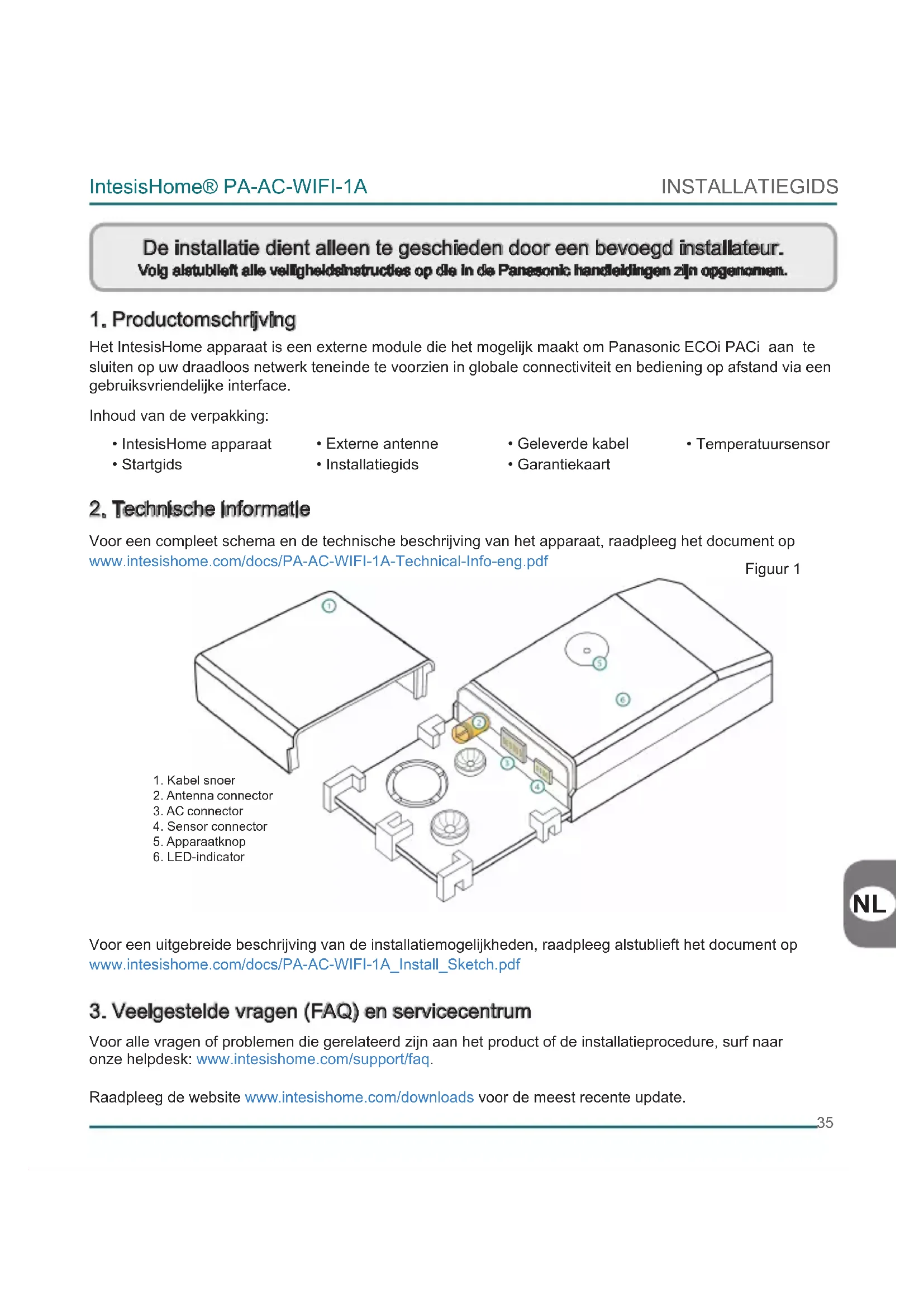

1. Productomschrifing

Het IntesisHome apparaat is een externe module die het möglichk maakt om Panasonic ECOi PACi aan te sluiten op uw draadloos netwerk teneinde te voorzien in globale connectiviteit en bediening op afstand via een gebruiksvriendelijk interface.

Inhoud van de verpakking:

• IntesisHome apparaat

• Externe antenne

• Geleverde kabel

• Temperatuursensor

Startgids

Installatiegids

• Garantiekaart

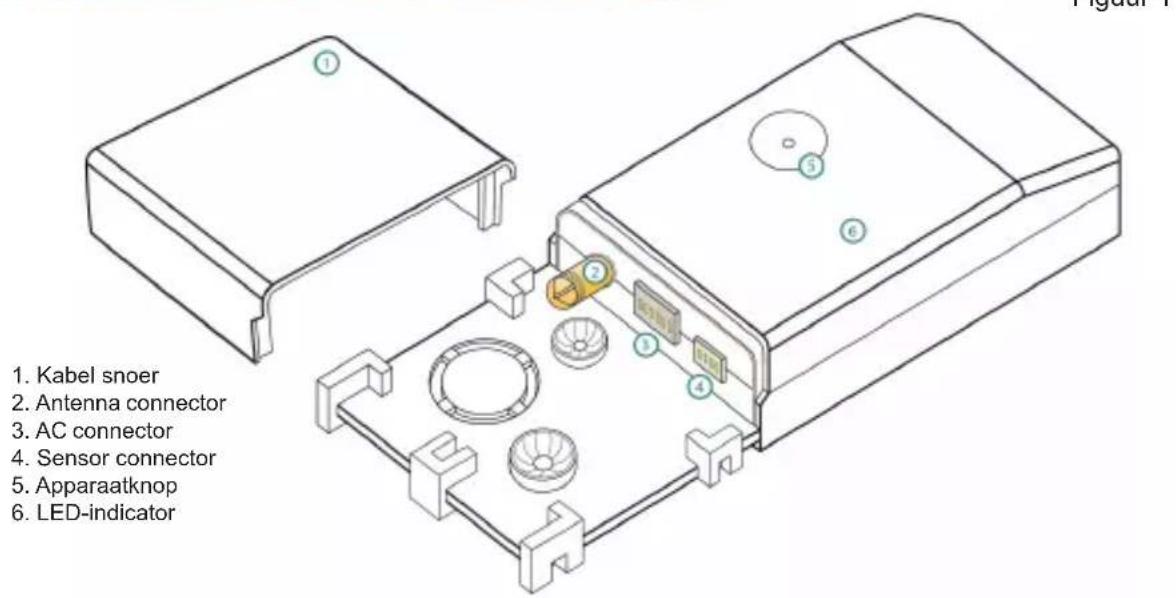

Voor een compleet schema en de technische beschrijving van het apparaat, raadpleeg het document op www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf Figuur 1

Figuur 1

Voor een uitgebreide beschrijving van de installationemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Veelgestelde vragen (FAQ) en servicecentrum

Voor alle vragen of problemen die gerelateerd zich aan het product of de installmentprocedure, surf waar onze helpdesk: www.intesishome.com/support/faq.

Raadpleeg de website www.intesishome.com/downloads voor de meest recente update.

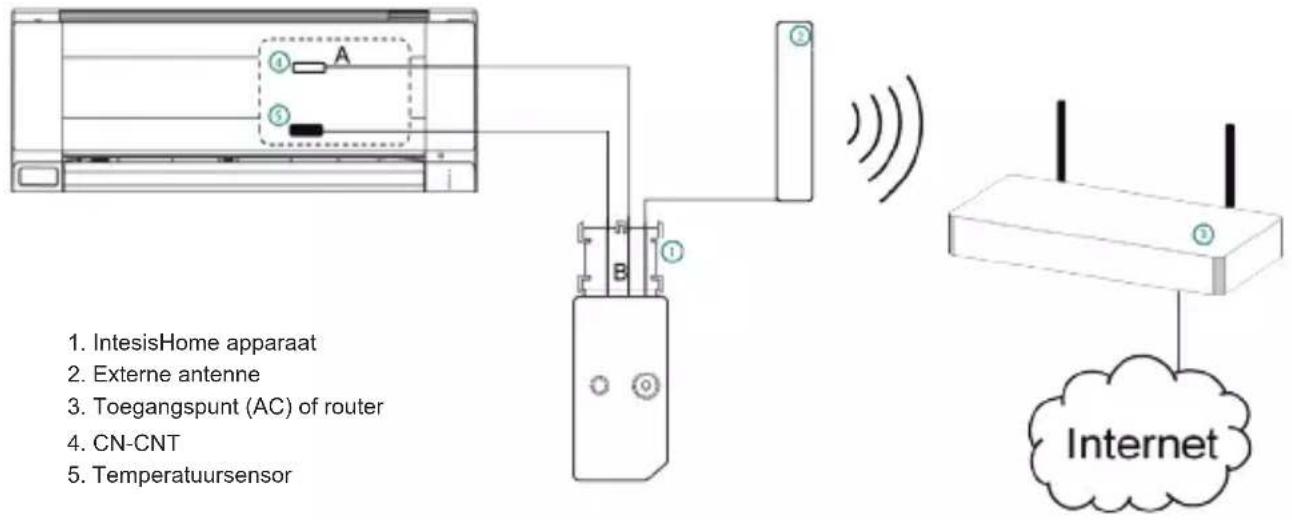

4. Installatieverzicht

Figuur 2

5. Verblindingen van het apparatus

1. Ontkoppel de airco-unit van het elektriciteitsnet.
2. Toegang tot de hoofd-printplaat.*
3. Localiser de socket connector die gererkt is als CN-CNT.*
4. Zoek een plek voor het IntesisHome apparaat. Raadpleeg sectie 6 voor verdere informatie.
5. Verbind het A-uiteinde (het lange uiteinde) van de meegeleverde kabel met de airco CN-CNT-connector en het B-uiteinde (het korte uiteinde) met de airco-connector van het apparatus.
6. Verbind de externe antennene met de antennene-connector. Vergewis u ervan dat u de antennene-connector aanrechtsvastschroeft tot deze Niet verder kan.
7. (Indien vereist) Installer de temperatuursensor. Raadpleeg sectie 8 voor verdere informatie.
8. Plaats de antennene buiten de airco, het liefst in verticale positie en rechtsstreeks gericht op de draadloze router of toegangspunt. Raadpleeg sectie 7 voor verdere informatie.
9. Sluit de airco-unit.
10. Sluit de airco op het elektriciteitsnet aan. Als de airconditioning goed aangesloten is, za het Ledlampje van het IntesisHome apparaat groen knipperen en daarna groen branden.
11. Raadpleeg de Panasonic installment- en onderhoudsgids voor gedetailleerde informatie.

6. Plaatsing van het apparatus

Het IntesisHome apparaat kan zowel binnen als buiten de airco-units worden geinstalleerd.

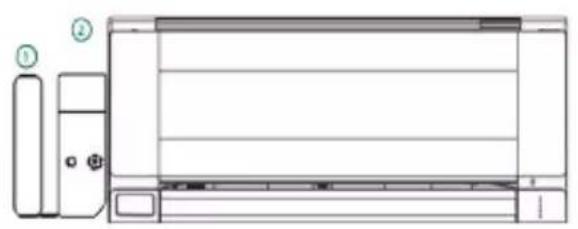

Voor een uitgebreide beschrijving van de installmentgemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Fiquur 3

Binnenenzijde van de airco-unit Buijtenzijde van de airco-unit

1. IntesisHome apparaat

Geinstalleerde apparaat binnen de alco-unit of verborgen

De installmentie oogt netter als de gebruiker het apparaat Niet ziet tijdens de normale werkig ervan. Er dient rekening gehonden te worden met de volgende punten als het apparaat binnen de airco-unit worden geinstalleerd.

• De LED-indicator en de knop+zijn Niet toegankelijk voor de gebruiker.

o Het LED-lampje is een indicator van de status van het apparaat zowel tijdens de verbinding als bij een normale werking ervan
o De knop wordt gebruikt om het apparaat te herconfiguerten als de configuratie van het toegangspunt gewijzigd is. Als dit gebeurt za de gebruiker de binnenzijde van de airconditioning要去en bereiken.

• Indien er nicht genoeg ruimte is voor de installmentie binnen de airco-unit,+kunnen de volgende handelingen worden verricht:

o Indien dit te wijten is aan de waterleidingen, wijzig dan de aircozijde waar deze aangesloten zich om.
meer ruimte binnen de airco-unit te creeren.
o Anderzijds kan de steunplaat worden verwijderd (figuur 1).

GeInstalleerde apparaat bulten de airco-unit

Er dient rekening te worden gehonden met de volgende punten als het apparaat buiten de airco-unit worden geinstalleerd.

• Het apparaat kan zowel zowel met schroeven als met dubbelzijdige tape worden bevestigd.
• Het kabel snoer heeft verschillende opties om de kabels in de gewenste richting te leiden.

7.Antenne Plaatsing

Hetplaatsen van de externe antenne op een goede plaats en positie zal de communicatie tussen het IntesisHome apparaat en uw draadloze router of toegangspunt (AP) verbeteren.

Draai de antennene-connector op de juiste wijze waar rechts tot deze Niet verder kan.

Let op: PIsabs het apparazat misit bil metalen oppervaktien.

Let op: Controller zoveel moqalijk hattbasiikvannhtedradadlazene network op de plek van die installation. Ean grade dradakzoe verbinding wondt sterk aanberalem.

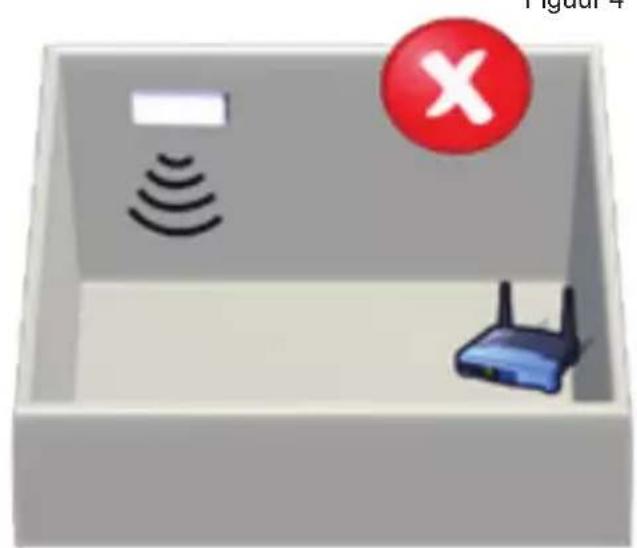

Plaats de externe antennae bij voorkeur zo zich möglichk bij de bron van het draadloos signal (toegangspunt of router). Vergewis u ervan dat u de antennae in een verticale positie staat en direct gericht op uw draadloze router of toegangspunt (AP).

Antenna in verticals posits en gericht op that dragsloze toeganspunt (AC) of router.

Antenne In horizontally posite en niet garlicht op het draedioze toegangspunt (AC) of router.

Mocht u na de installmentie bereikproblemen hebben, ga waar de afdeling connectivity-support van onsze site op www.intesishome.com/support/faq.

8. Posltle van de temperatuursensor

De geleverde temperatuursensor hoeft slechts geinstalleerd te worden in MKE- and NKE-units. Nieuwere modellen hoeven Niet te worden voorzien van een externe temperatuursensor.

Verbind de temperatuursensor met de temperatuursensor connector van het apparaat (figuur 1) en bevestig het andere uiteinde naast de luchtinlaatsensor van de airconditioning.

Zie www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf voor verdere informatie

Urzadzenle powinno zostac zinstalowane przy autoryzowanego instaladora. Volg alstublieft alle vertigheidsinstructies op die in de Panasonic handleidingen zim opgenomen.

1. Opls produktu
